Presentación del tema: "Ley de Faraday. Ley de Ampere No hay pérdidas Primario Se pone la fuente Secundario Se pone la carga."— Transcripción de la presentación:

1 Ley de Faraday

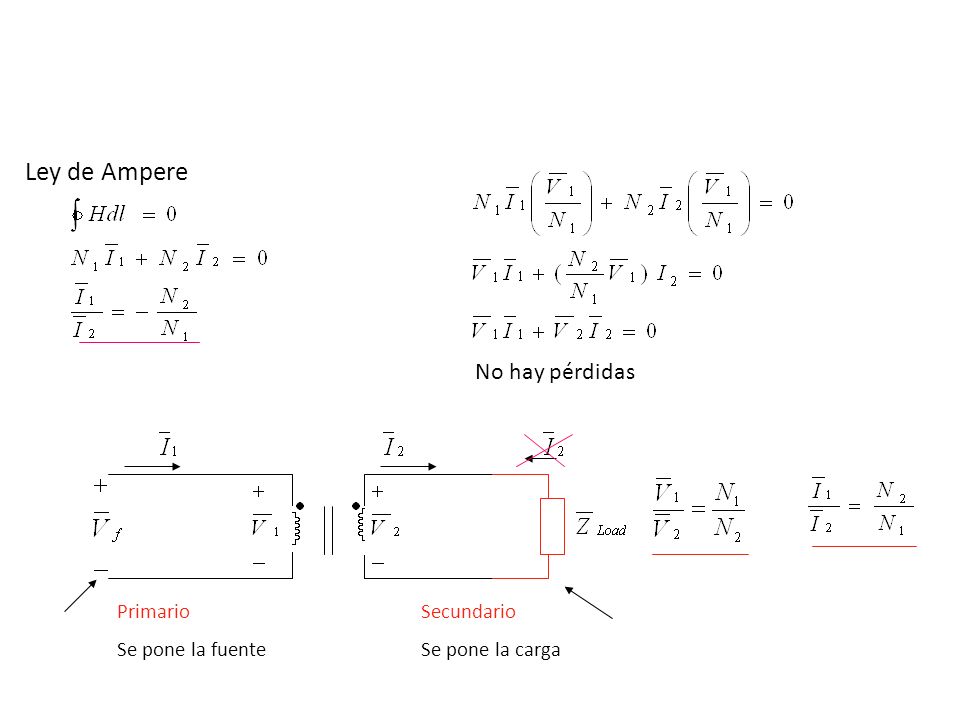

2 Ley de Ampere No hay pérdidas Primario Se pone la fuente Secundario Se pone la carga

3 Según el número de vueltas N 1, N 2 a los transformadores se los clasifica como: Aislador(N 1 =N 2 ) Elevador(N 1 < N 2 ) Reductor(N 1 > N 2 )

4 Transformador Aislador (N1=N2) Si:

5 Transformador Elevador (N1

6 Transformador Reductor (N1>N2)

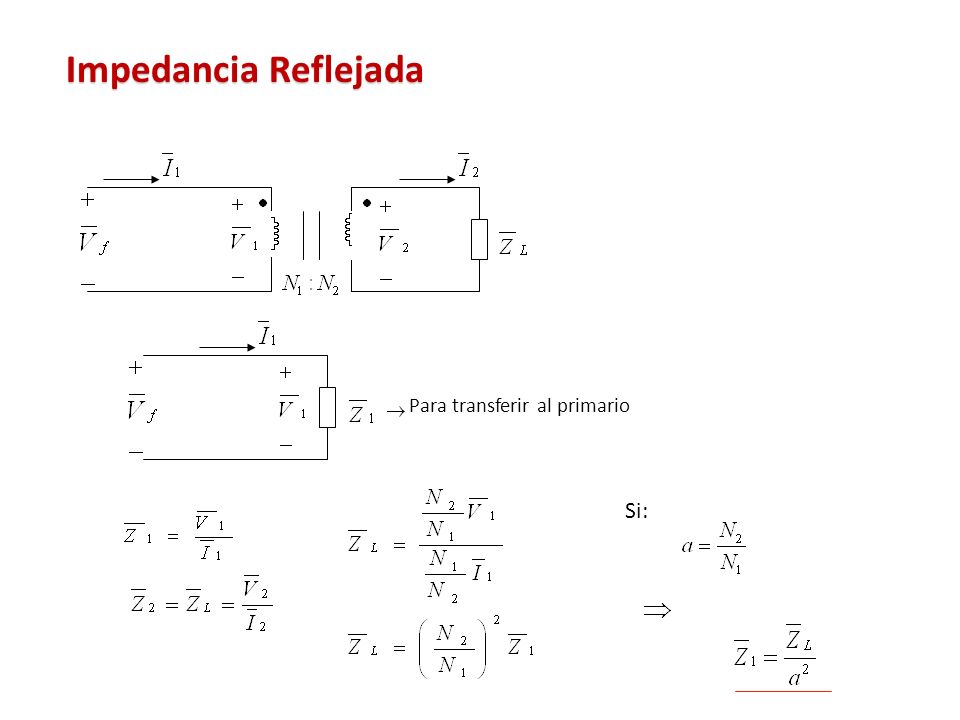

7 Impedancia Reflejada Para transferir al primario Si:

8 Resumen

9

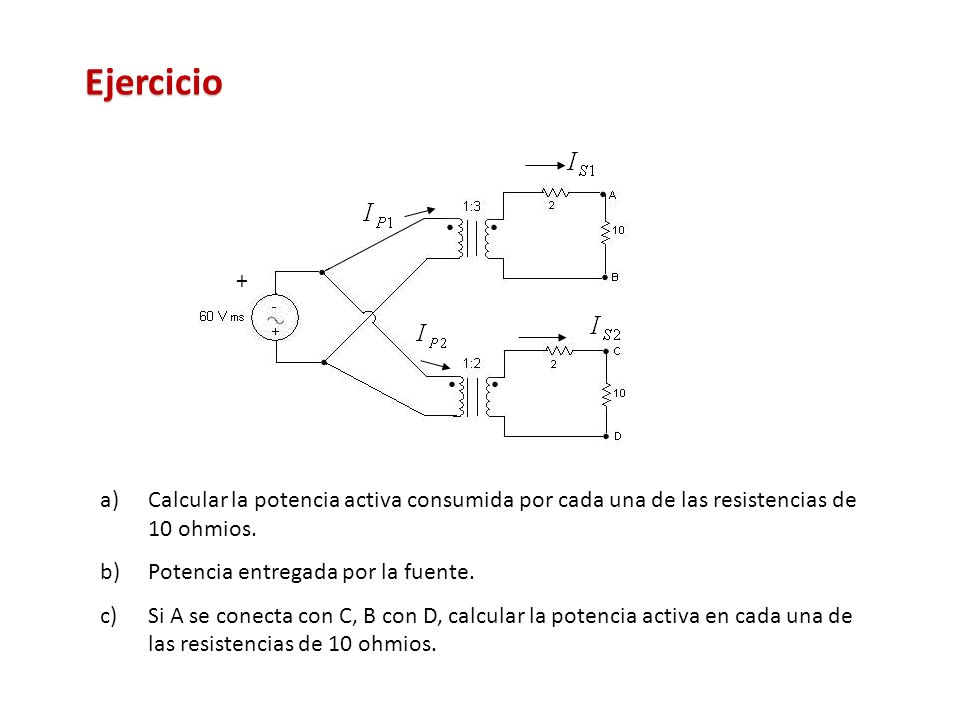

10 Ejercicio a)Calcular la potencia activa consumida por cada una de las resistencias de 10 ohmios. b)Potencia entregada por la fuente. c)Si A se conecta con C, B con D, calcular la potencia activa en cada una de las resistencias de 10 ohmios. +

11 a)

12 b)

13 c)

14 Divisor de corriente Hallando V 10 sin usar mallas ni nodos

15 Ejercicio Determine: a)Todos los voltajes y las corrientes marcadas. b)Potencia consumida por cada resistencia. c)Potencia entregada por la fuente.

16 Ejercicio

17 En el siguiente circuito a)Calcular los voltajes fasoriales V1,V2, V3, V4 b)Calcular la corriente que circula por las resistencias R1 y RL c)Calcula la potencia consumida por las resistencias R1 y RL, y la potencia suministrada por la fuente. Ejercicio.- Primer tema TERCERA EVALUACION– II TERMINO

18 Calcular la potencia que entrega la fuente y la consumida por cada una de las resistencias Ejercicio.- Primer tema TERCERA EVALUACION– III TERMINO
