SEMINARIO TÉCNICO FERMAX

Presentación del tema: "SEMINARIO TÉCNICO FERMAX"— Transcripción de la presentación:

1 SEMINARIO TÉCNICO FERMAX

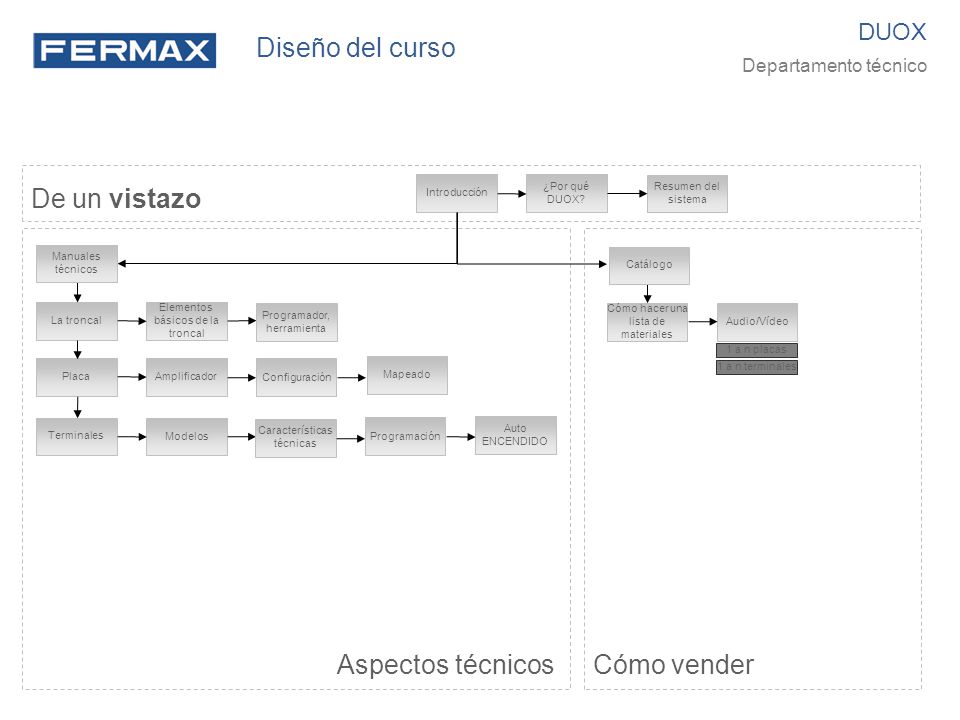

2 Diseño del curso De un vistazo Aspectos técnicos Cómo vender DUOX
Departamento técnico De un vistazo Introducción ¿Por qué DUOX? Resumen del sistema El libro técnico Manuales técnicos Catálogo Catálogo La troncal Elementos básicos de la troncal Programador, herramienta Cómo hacer una lista de materiales Audio/Vídeo 1 a n placas Placa Amplificador Configuración Mapeado 1 a n terminales Terminales Modelos Características técnicas Programación Auto ENCENDIDO Aspectos técnicos Cómo vender

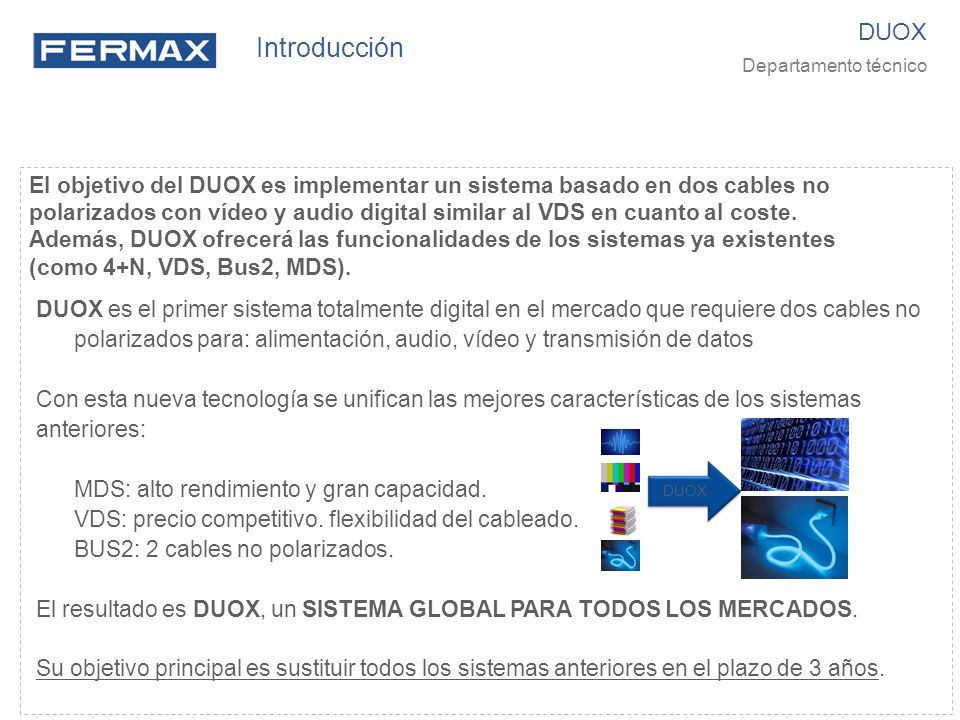

3 Introducción DUOX Departamento técnico El objetivo del DUOX es implementar un sistema basado en dos cables no polarizados con vídeo y audio digital similar al VDS en cuanto al coste. Además, DUOX ofrecerá las funcionalidades de los sistemas ya existentes (como 4+N, VDS, Bus2, MDS). DUOX es el primer sistema totalmente digital en el mercado que requiere dos cables no polarizados para: alimentación, audio, vídeo y transmisión de datos Con esta nueva tecnología se unifican las mejores características de los sistemas anteriores: MDS: alto rendimiento y gran capacidad. VDS: precio competitivo. flexibilidad del cableado. BUS2: 2 cables no polarizados. El resultado es DUOX, un SISTEMA GLOBAL PARA TODOS LOS MERCADOS. Su objetivo principal es sustituir todos los sistemas anteriores en el plazo de 3 años. DUOX

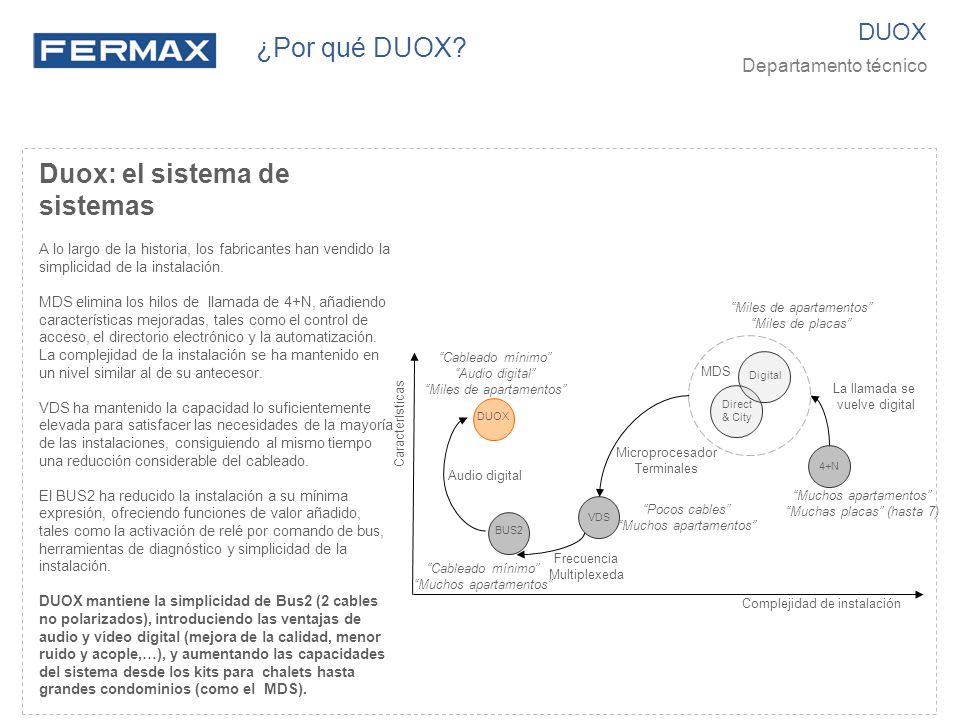

4 ¿Por qué DUOX? DUOX Departamento técnico Duox: el sistema de sistemas A lo largo de la historia, los fabricantes han vendido la simplicidad de la instalación. MDS elimina los hilos de llamada de 4+N, añadiendo características mejoradas, tales como el control de acceso, el directorio electrónico y la automatización. La complejidad de la instalación se ha mantenido en un nivel similar al de su antecesor. VDS ha mantenido la capacidad lo suficientemente elevada para satisfacer las necesidades de la mayoría de las instalaciones, consiguiendo al mismo tiempo una reducción considerable del cableado. El BUS2 ha reducido la instalación a su mínima expresión, ofreciendo funciones de valor añadido, tales como la activación de relé por comando de bus, herramientas de diagnóstico y simplicidad de la instalación. DUOX mantiene la simplicidad de Bus2 (2 cables no polarizados), introduciendo las ventajas de audio y vídeo digital (mejora de la calidad, menor ruido y acople,…), y aumentando las capacidades del sistema desde los kits para chalets hasta grandes condominios (como el MDS). “Miles de apartamentos” “Miles de placas” “Cableado mínimo” “Audio digital” “Miles de apartamentos” MDS Digital La llamada se vuelve digital Direct & City Características DUOX Microprocesador Terminales 4+N Audio digital “Muchos apartamentos” “Muchas placas” (hasta 7) “Pocos cables” “Muchos apartamentos” VDS BUS2 Frecuencia Multiplexeda “Cableado mínimo” “Muchos apartamentos” Complejidad de instalación

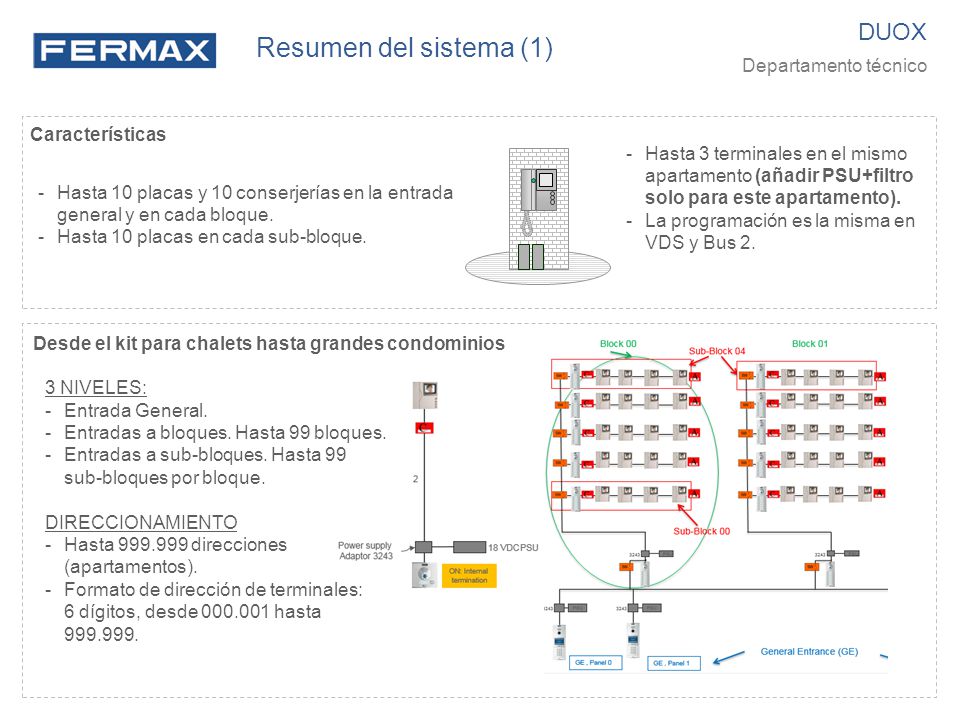

5 Resumen del sistema (1) DUOX Departamento técnico Características
- Hasta 3 terminales en el mismo apartamento (añadir PSU+filtro solo para este apartamento). La programación es la misma en VDS y Bus 2. Hasta 10 placas y 10 conserjerías en la entrada general y en cada bloque. Hasta 10 placas en cada sub-bloque. Desde el kit para chalets hasta grandes condominios 3 NIVELES: Entrada General. - Entradas a bloques. Hasta 99 bloques. Entradas a sub-bloques. Hasta 99 sub-bloques por bloque. DIRECCIONAMIENTO Hasta direcciones (apartamentos). Formato de dirección de terminales: 6 dígitos, desde hasta

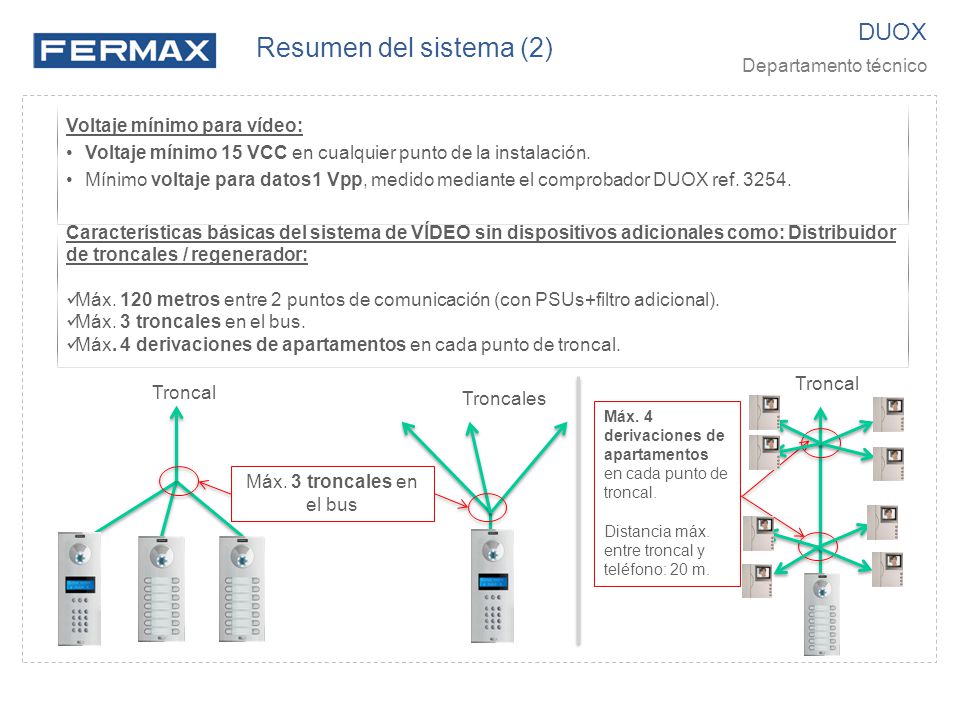

6 Resumen del sistema (2) DUOX Departamento técnico
Voltaje mínimo para vídeo: Voltaje mínimo 15 VCC en cualquier punto de la instalación. Mínimo voltaje para datos1 Vpp, medido mediante el comprobador DUOX ref Características básicas del sistema de VÍDEO sin dispositivos adicionales como: Distribuidor de troncales / regenerador: Máx. 120 metros entre 2 puntos de comunicación (con PSUs+filtro adicional). Máx. 3 troncales en el bus. Máx. 4 derivaciones de apartamentos en cada punto de troncal. Troncal Troncal Troncales Máx. 4 derivaciones de apartamentos en cada punto de troncal. Distancia máx. entre troncal y teléfono: 20 m. Máx. 3 troncales en el bus

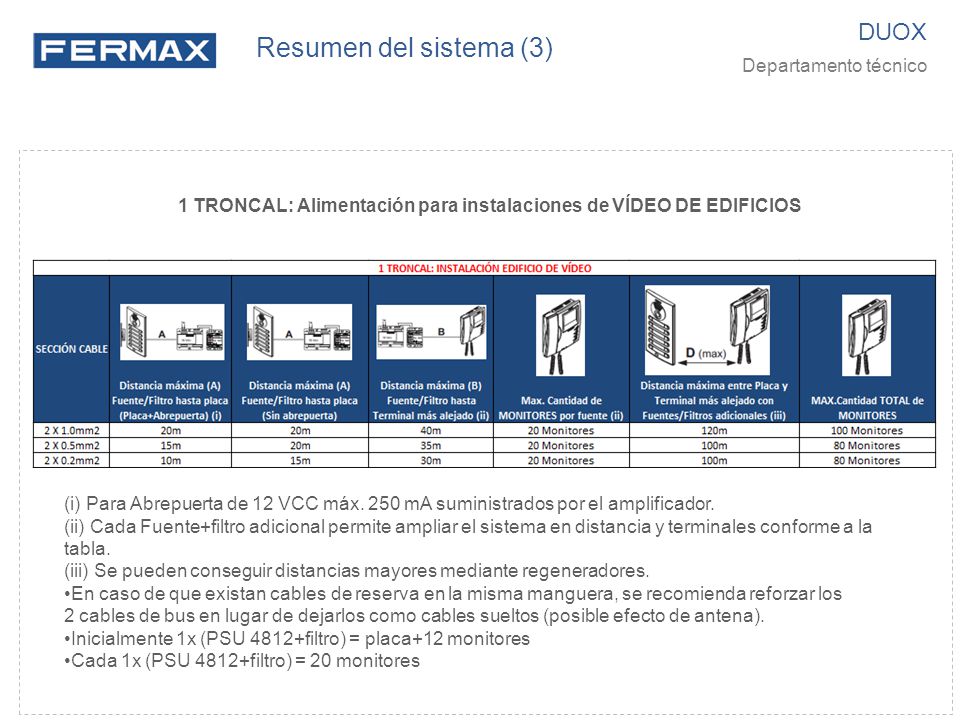

7 1 TRONCAL: Alimentación para instalaciones de VÍDEO DE EDIFICIOS
Resumen del sistema (3) DUOX Departamento técnico 1 TRONCAL: Alimentación para instalaciones de VÍDEO DE EDIFICIOS (i) Para Abrepuerta de 12 VCC máx. 250 mA suministrados por el amplificador. (ii) Cada Fuente+filtro adicional permite ampliar el sistema en distancia y terminales conforme a la tabla. (iii) Se pueden conseguir distancias mayores mediante regeneradores. En caso de que existan cables de reserva en la misma manguera, se recomienda reforzar los 2 cables de bus en lugar de dejarlos como cables sueltos (posible efecto de antena). Inicialmente 1x (PSU 4812+filtro) = placa+12 monitores Cada 1x (PSU 4812+filtro) = 20 monitores

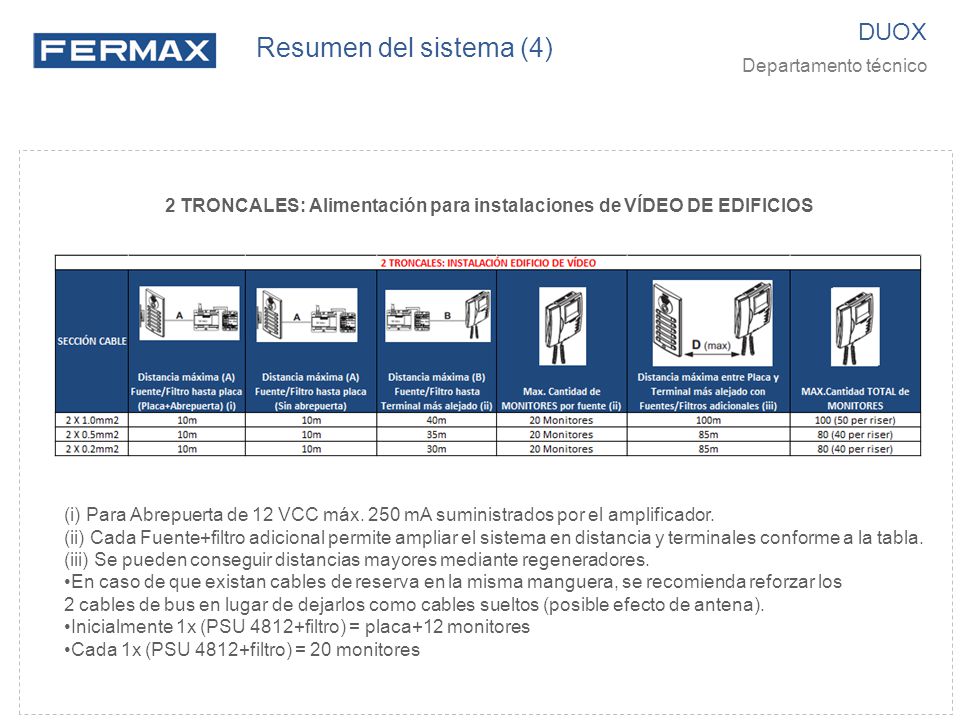

8 2 TRONCALES: Alimentación para instalaciones de VÍDEO DE EDIFICIOS
Resumen del sistema (4) DUOX Departamento técnico 2 TRONCALES: Alimentación para instalaciones de VÍDEO DE EDIFICIOS (i) Para Abrepuerta de 12 VCC máx. 250 mA suministrados por el amplificador. (ii) Cada Fuente+filtro adicional permite ampliar el sistema en distancia y terminales conforme a la tabla. (iii) Se pueden conseguir distancias mayores mediante regeneradores. En caso de que existan cables de reserva en la misma manguera, se recomienda reforzar los 2 cables de bus en lugar de dejarlos como cables sueltos (posible efecto de antena). Inicialmente 1x (PSU 4812+filtro) = placa+12 monitores Cada 1x (PSU 4812+filtro) = 20 monitores

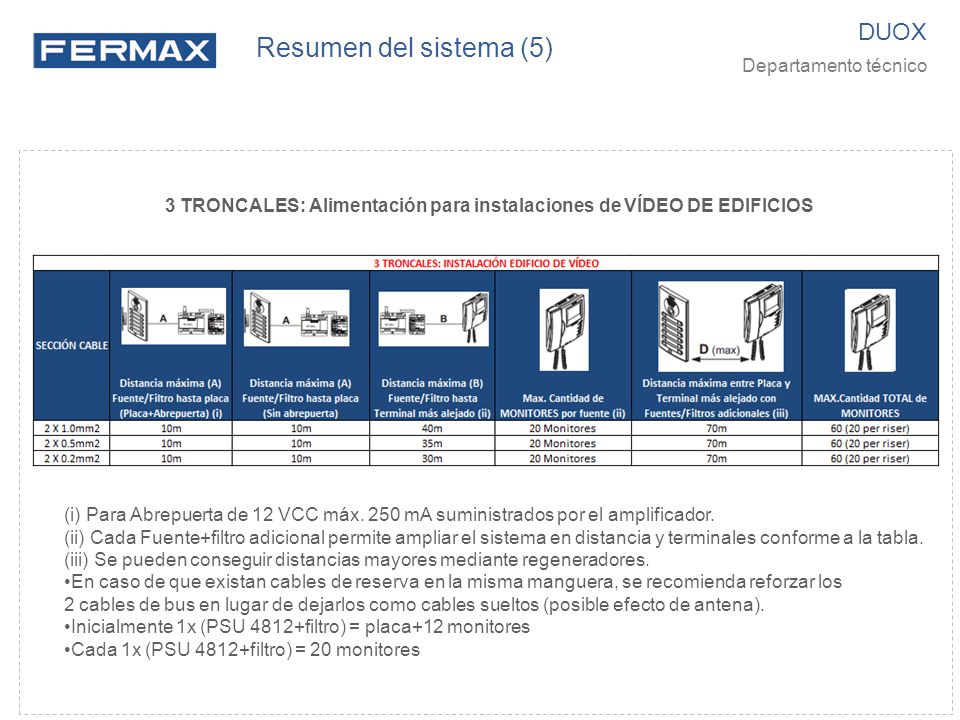

9 3 TRONCALES: Alimentación para instalaciones de VÍDEO DE EDIFICIOS
Resumen del sistema (5) DUOX Departamento técnico 3 TRONCALES: Alimentación para instalaciones de VÍDEO DE EDIFICIOS (i) Para Abrepuerta de 12 VCC máx. 250 mA suministrados por el amplificador. (ii) Cada Fuente+filtro adicional permite ampliar el sistema en distancia y terminales conforme a la tabla. (iii) Se pueden conseguir distancias mayores mediante regeneradores. En caso de que existan cables de reserva en la misma manguera, se recomienda reforzar los 2 cables de bus en lugar de dejarlos como cables sueltos (posible efecto de antena). Inicialmente 1x (PSU 4812+filtro) = placa+12 monitores Cada 1x (PSU 4812+filtro) = 20 monitores

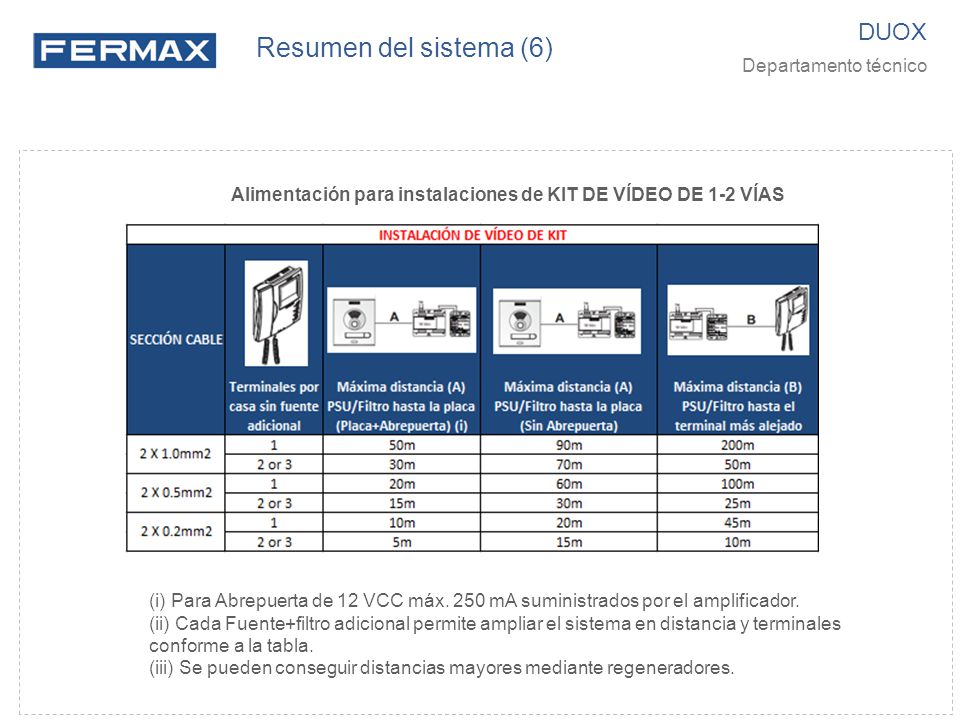

10 Alimentación para instalaciones de KIT DE VÍDEO DE 1-2 VÍAS
Resumen del sistema (6) DUOX Departamento técnico Alimentación para instalaciones de KIT DE VÍDEO DE 1-2 VÍAS (i) Para Abrepuerta de 12 VCC máx. 250 mA suministrados por el amplificador. (ii) Cada Fuente+filtro adicional permite ampliar el sistema en distancia y terminales conforme a la tabla. (iii) Se pueden conseguir distancias mayores mediante regeneradores.

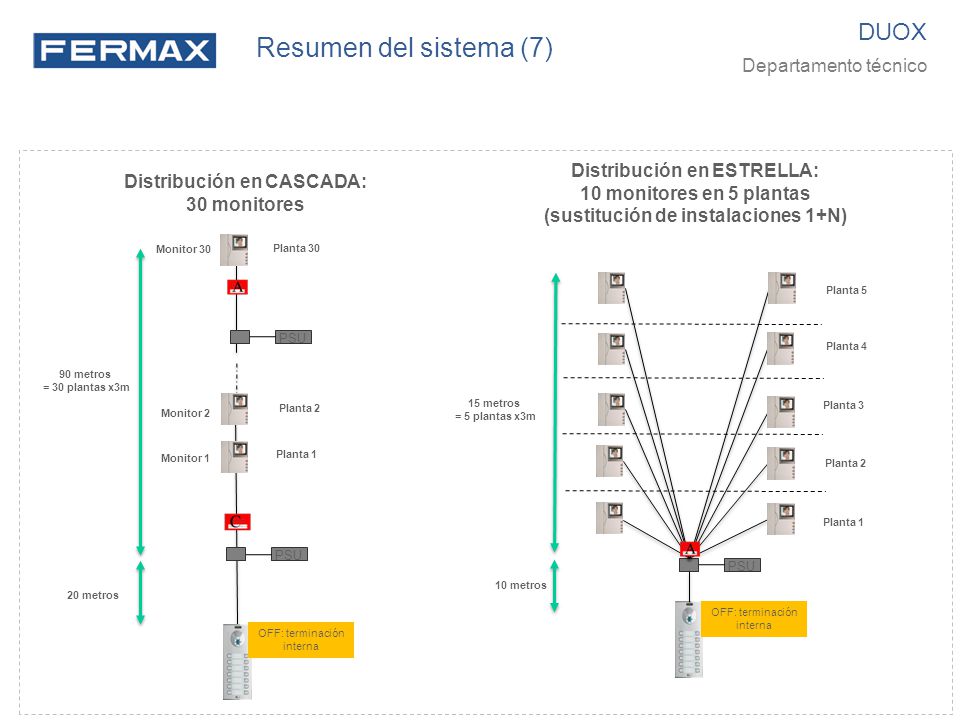

11 Distribución en CASCADA: 30 monitores
Resumen del sistema (7) DUOX Departamento técnico Distribución en CASCADA: 30 monitores Distribución en ESTRELLA: 10 monitores en 5 plantas (sustitución de instalaciones 1+N) Monitor 30 Planta 30 Planta 5 PSU Planta 4 90 metros = 30 plantas x3m Monitor 2 Planta 2 15 metros = 5 plantas x3m Planta 3 Monitor 1 Planta 1 Planta 2 Planta 1 PSU PSU 10 metros 20 metros OFF: terminación interna OFF: terminación interna

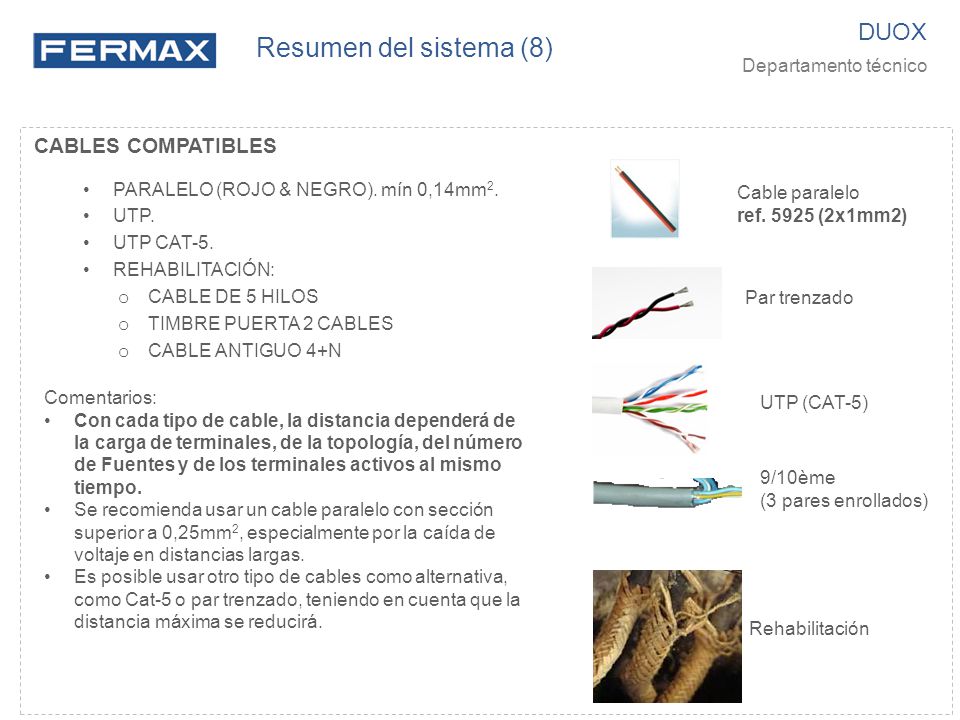

12 Resumen del sistema (8) DUOX CABLES COMPATIBLES Departamento técnico
PARALELO (ROJO & NEGRO). mín 0,14mm2. UTP. UTP CAT-5. REHABILITACIÓN: CABLE DE 5 HILOS TIMBRE PUERTA 2 CABLES CABLE ANTIGUO 4+N Comentarios: Con cada tipo de cable, la distancia dependerá de la carga de terminales, de la topología, del número de Fuentes y de los terminales activos al mismo tiempo. Se recomienda usar un cable paralelo con sección superior a 0,25mm2, especialmente por la caída de voltaje en distancias largas. Es posible usar otro tipo de cables como alternativa, como Cat-5 o par trenzado, teniendo en cuenta que la distancia máxima se reducirá. Cable paralelo ref (2x1mm2) Par trenzado UTP (CAT-5) 9/10ème (3 pares enrollados) Rehabilitación

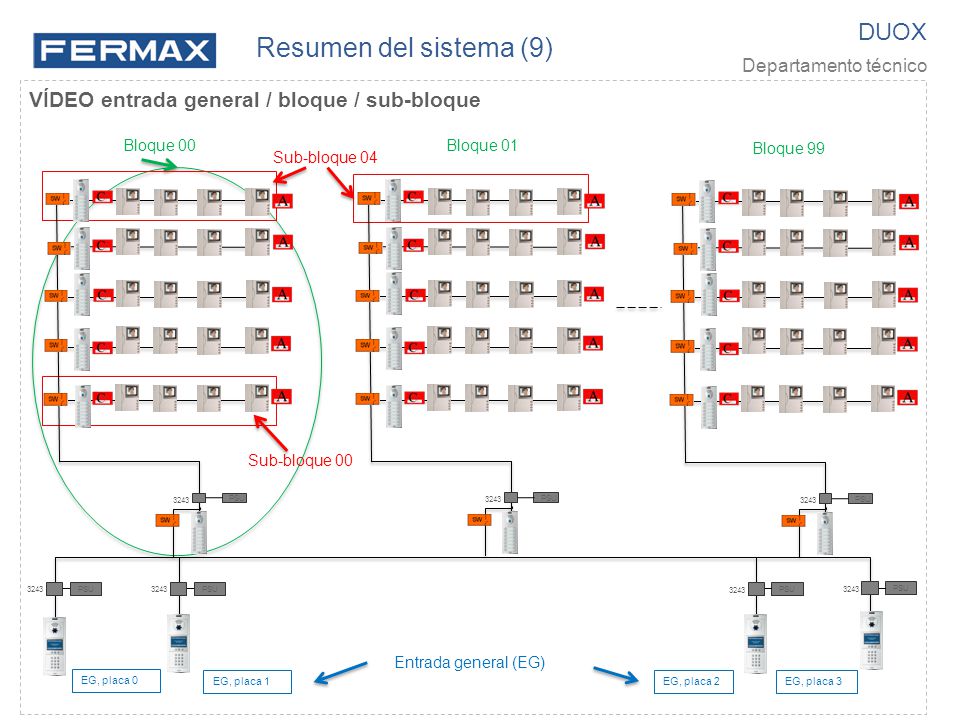

13 Resumen del sistema (9) DUOX
Departamento técnico VÍDEO entrada general / bloque / sub-bloque Bloque 00 Bloque 01 Bloque 99 Sub-bloque 04 PSU 3243 PSU 3243 PSU 3243 Sub-bloque 00 PSU 3243 PSU 3243 PSU 3243 PSU 3243 Entrada general (EG) EG, placa 0 EG, placa 1 EG, placa 2 EG, placa 3

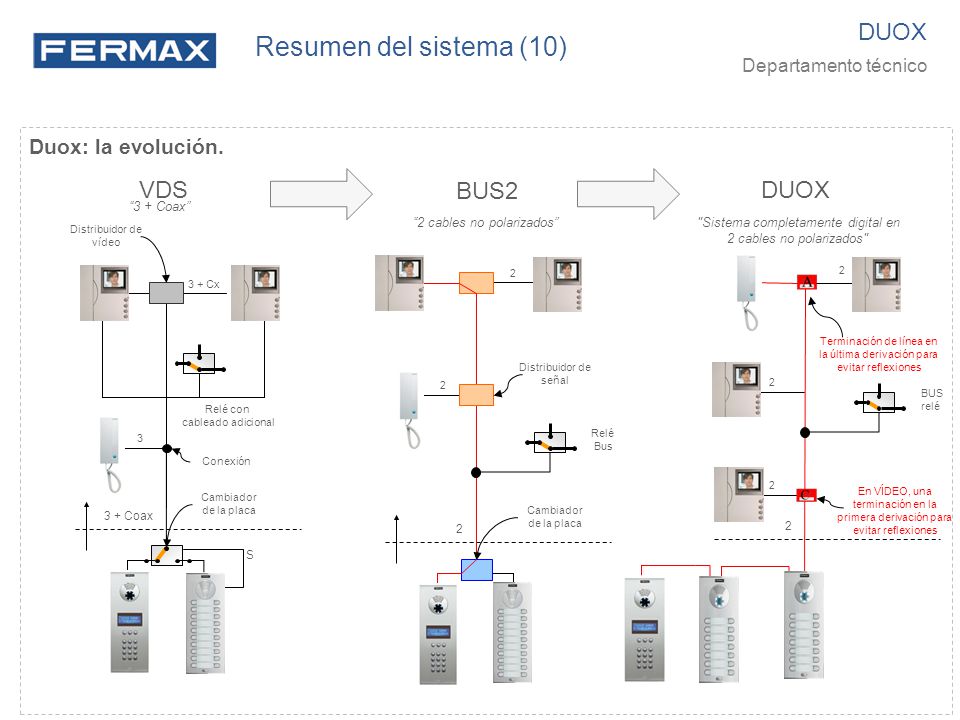

14 Resumen del sistema (10) DUOX VDS BUS2 DUOX Duox: la evolución.
Departamento técnico Duox: la evolución. VDS BUS2 DUOX “3 + Coax” “2 cables no polarizados” "Sistema completamente digital en 2 cables no polarizados" Distribuidor de vídeo 2 2 3 + Cx Terminación de línea en la última derivación para evitar reflexiones Distribuidor de señal 2 2 BUS relé Relé con cableado adicional 3 Relé Bus Conexión 2 Cambiador de la placa En VÍDEO, una terminación en la primera derivación para evitar reflexiones 3 + Coax Cambiador de la placa 2 2 S

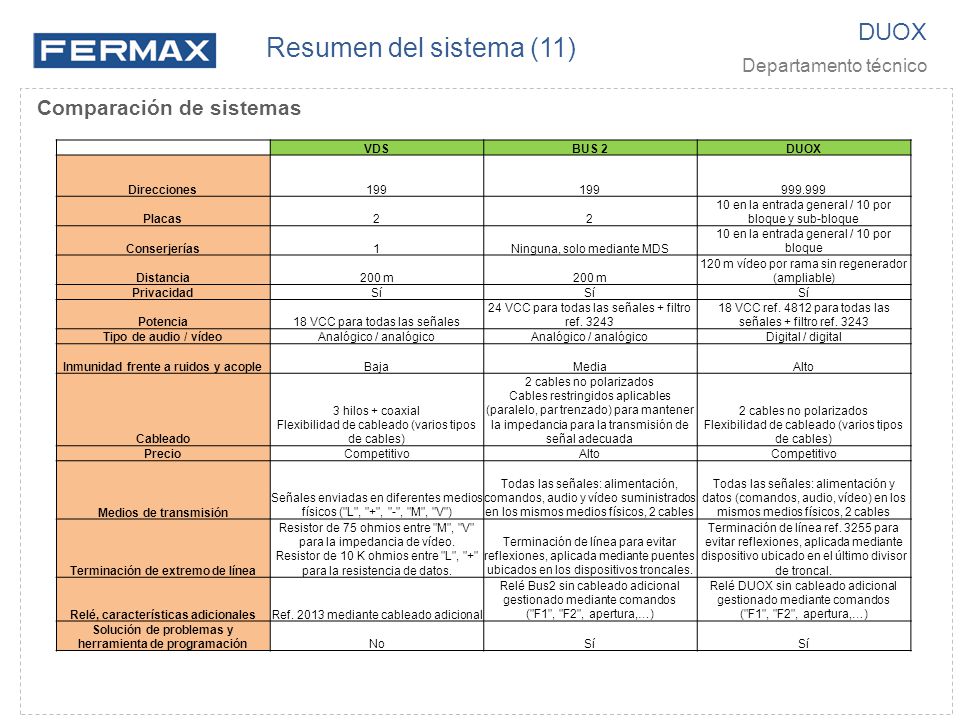

15 Resumen del sistema (11) DUOX Comparación de sistemas
Departamento técnico Comparación de sistemas VDS BUS 2 DUOX Direcciones 199 Placas 2 10 en la entrada general / 10 por bloque y sub-bloque Conserjerías 1 Ninguna, solo mediante MDS 10 en la entrada general / 10 por bloque Distancia 200 m 120 m vídeo por rama sin regenerador (ampliable) Privacidad Sí Potencia 18 VCC para todas las señales 24 VCC para todas las señales + filtro ref. 3243 18 VCC ref para todas las señales + filtro ref. 3243 Tipo de audio / vídeo Analógico / analógico Digital / digital Inmunidad frente a ruidos y acople Baja Media Alto Cableado 3 hilos + coaxial Flexibilidad de cableado (varios tipos de cables) 2 cables no polarizados Cables restringidos aplicables (paralelo, par trenzado) para mantener la impedancia para la transmisión de señal adecuada 2 cables no polarizados Flexibilidad de cableado (varios tipos de cables) Precio Competitivo Medios de transmisión Señales enviadas en diferentes medios físicos ("L", "+", "-", "M", "V") Todas las señales: alimentación, comandos, audio y vídeo suministrados en los mismos medios físicos, 2 cables Todas las señales: alimentación y datos (comandos, audio, vídeo) en los mismos medios físicos, 2 cables Terminación de extremo de línea Resistor de 75 ohmios entre "M", "V" para la impedancia de vídeo. Resistor de 10 K ohmios entre "L", "+" para la resistencia de datos. Terminación de línea para evitar reflexiones, aplicada mediante puentes ubicados en los dispositivos troncales. Terminación de línea ref para evitar reflexiones, aplicada mediante dispositivo ubicado en el último divisor de troncal. Relé, características adicionales Ref mediante cableado adicional Relé Bus2 sin cableado adicional gestionado mediante comandos ("F1", "F2", apertura,…) Relé DUOX sin cableado adicional gestionado mediante comandos ("F1", "F2", apertura,…) Solución de problemas y herramienta de programación No

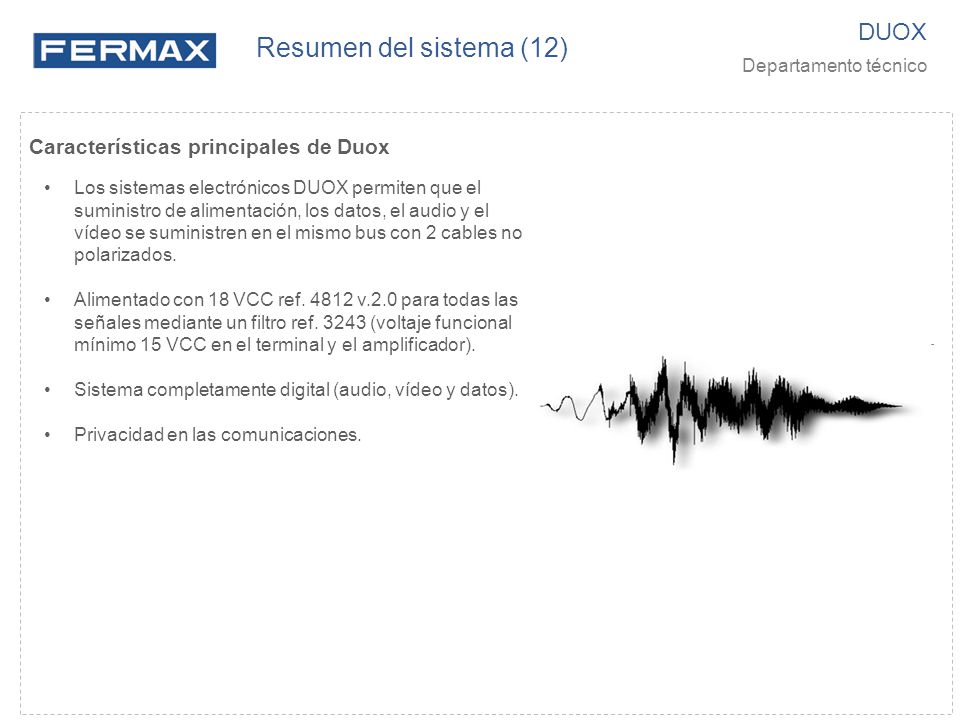

16 Resumen del sistema (12) DUOX Características principales de Duox
Departamento técnico Características principales de Duox Los sistemas electrónicos DUOX permiten que el suministro de alimentación, los datos, el audio y el vídeo se suministren en el mismo bus con 2 cables no polarizados. Alimentado con 18 VCC ref v.2.0 para todas las señales mediante un filtro ref (voltaje funcional mínimo 15 VCC en el terminal y el amplificador). Sistema completamente digital (audio, vídeo y datos). Privacidad en las comunicaciones.

17 Terminación de extremo de línea
Resumen del sistema (13) DUOX Departamento técnico Ventajas DUOX: Además de las ventajas del audio y el vídeo digital, el sistema DUOX ofrece otras mejoras en comparación con los sistemas existentes: EN COMPARACIÓN CON BUS2: Puesto que se ha reducido la frecuencia de funcionamiento, se logran mayores distancias con las mismas circunstancias. Los dispositivos intermedios que se requerían con Bus2 para incrementar o distribuir la señal ya no son necesarios con DUOX. Solo se utilizará "Terminación de línea" para evitar las reflexiones y adaptar la impedancia de la línea. EN COMPARACIÓN CON VDS: La capacidad parásita de los cables que era un factor limitador en VDS donde eran necesarios resistores de actuación, ya no es un problema. EN COMPARACIÓN CON TODOS: Reúne las mejores características de otros sistemas: alto rendimiento, flexibilidad de cableado, precio competitivo y simplicidad de instalación. Terminación de extremo de línea usada en DUOX: Para evitar reflexiones. Terminación de extremo de línea En VÍDEO, una terminación de línea en la primera y el última derivación.

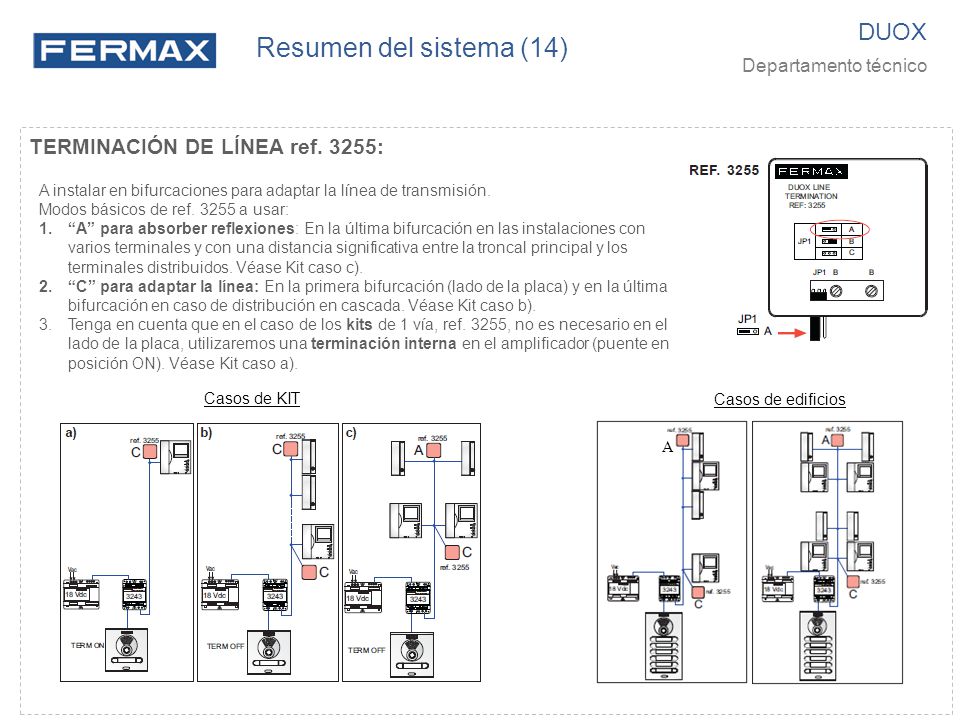

18 Resumen del sistema (14) DUOX TERMINACIÓN DE LÍNEA ref. 3255:
Departamento técnico TERMINACIÓN DE LÍNEA ref. 3255: A instalar en bifurcaciones para adaptar la línea de transmisión. Modos básicos de ref a usar: “A” para absorber reflexiones: En la última bifurcación en las instalaciones con varios terminales y con una distancia significativa entre la troncal principal y los terminales distribuidos. Véase Kit caso c). “C” para adaptar la línea: En la primera bifurcación (lado de la placa) y en la última bifurcación en caso de distribución en cascada. Véase Kit caso b). Tenga en cuenta que en el caso de los kits de 1 vía, ref. 3255, no es necesario en el lado de la placa, utilizaremos una terminación interna en el amplificador (puente en posición ON). Véase Kit caso a). Casos de KIT Casos de edificios A

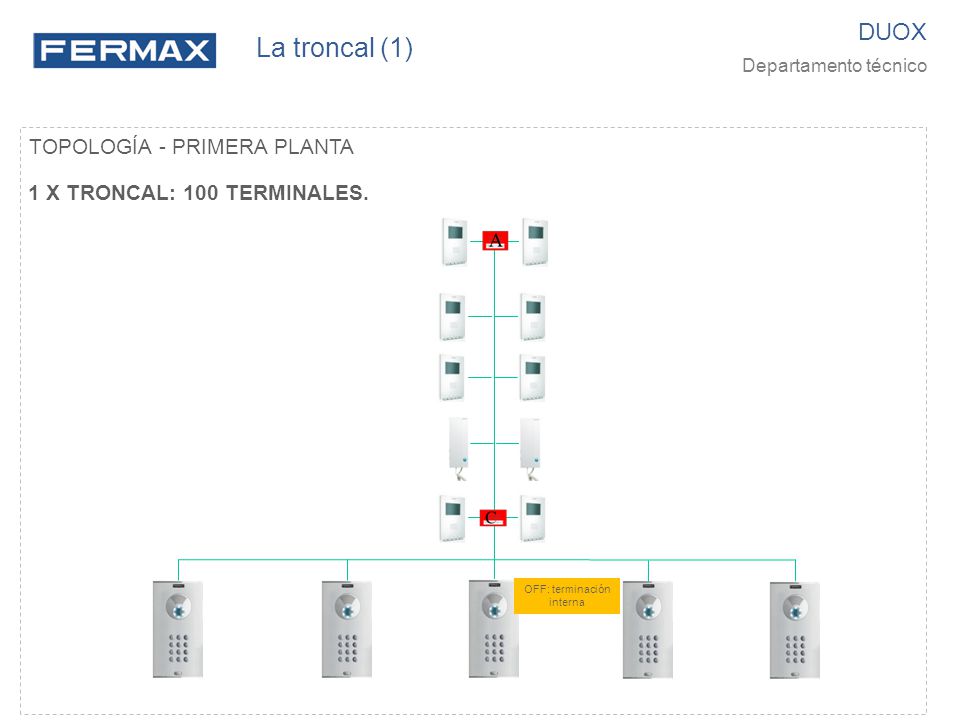

19 OFF: terminación interna
La troncal (1) DUOX Departamento técnico TOPOLOGÍA - PRIMERA PLANTA 1 X TRONCAL: 100 TERMINALES. OFF: terminación interna

20 La troncal (2) DUOX TOPOLOGÍA - PRIMERA PLANTA
Departamento técnico TOPOLOGÍA - PRIMERA PLANTA 2 X TRONCALES: 100 TERMINALES (50 TERMINALES POR TRONCAL). OFF: terminación interna OFF: terminación interna

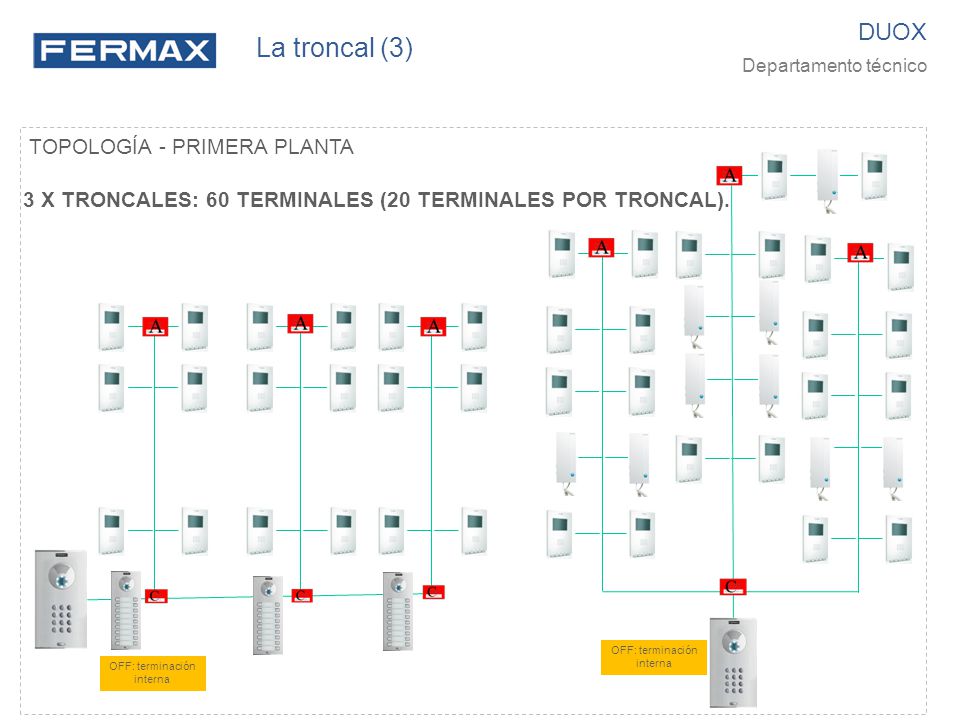

21 La troncal (3) DUOX TOPOLOGÍA - PRIMERA PLANTA
Departamento técnico TOPOLOGÍA - PRIMERA PLANTA 3 X TRONCALES: 60 TERMINALES (20 TERMINALES POR TRONCAL). OFF: terminación interna OFF: terminación interna

22 La troncal (4) DUOX Básicos Departamento técnico Hasta 120 m
Terminación de extremo de línea 2 18 VCC 3243 PSU Hasta 120 m 10 placas y 10 conserjerías por bloque 2 2 2 Filtro3243 Filtro3243 18 VCC 18 VCC PSU PSU Filtro 18 VCC 3243 PSU OFF: terminación interna OFF: terminación interna ON: terminación interna Kit Edificio simple Accesos múltiples

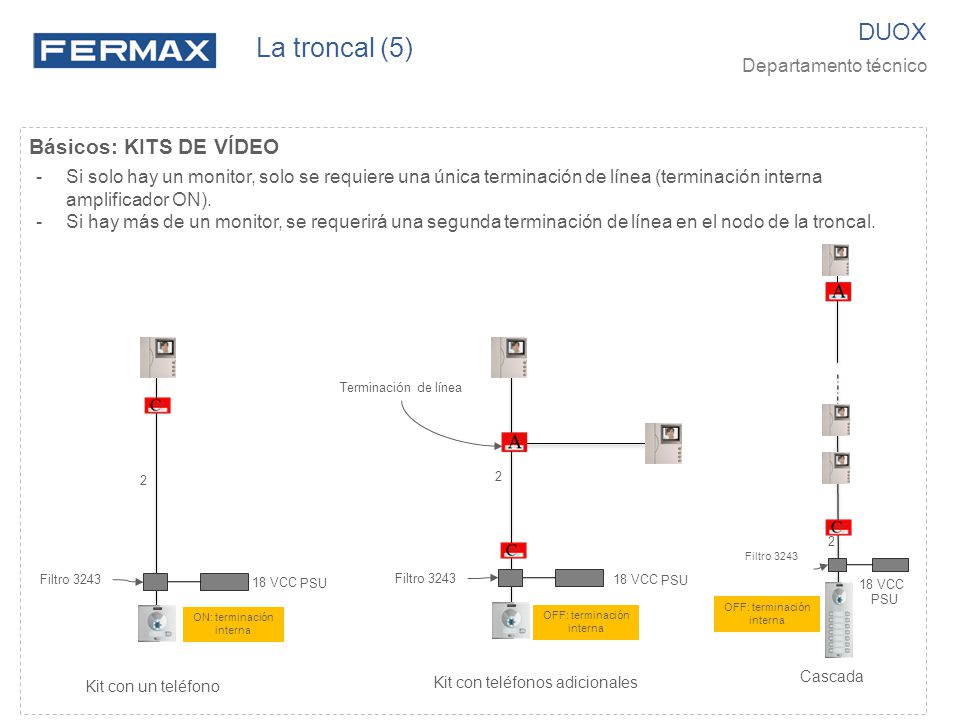

23 La troncal (5) DUOX Básicos: KITS DE VÍDEO Departamento técnico
Si solo hay un monitor, solo se requiere una única terminación de línea (terminación interna amplificador ON). Si hay más de un monitor, se requerirá una segunda terminación de línea en el nodo de la troncal. Terminación de línea 2 2 2 Filtro 3243 Filtro 3243 18 VCC Filtro 3243 18 VCC PSU PSU 18 VCC OFF: terminación interna PSU ON: terminación interna OFF: terminación interna Kit con un teléfono Kit con teléfonos adicionales Cascada

24 La troncal (6) DUOX Básicos de VÍDEO con entrada general
Departamento técnico Básicos de VÍDEO con entrada general Extremo de línea Terminación 18 VCC Hasta 120 m 10 placas y 10 conserjerías por sub-bloque 3243 18 VCC 3243 18 VCC 3243 18 VCC 3243 18 VCC 18 VCC 3243 2 3243 2 18 VCC 3243 18 VCC 3243 18 VCC 3243 18 VCC 3243 18 VCC 3243 18 VCC 3243 Entrada general y placas en cada planta Entrada general a los chalets

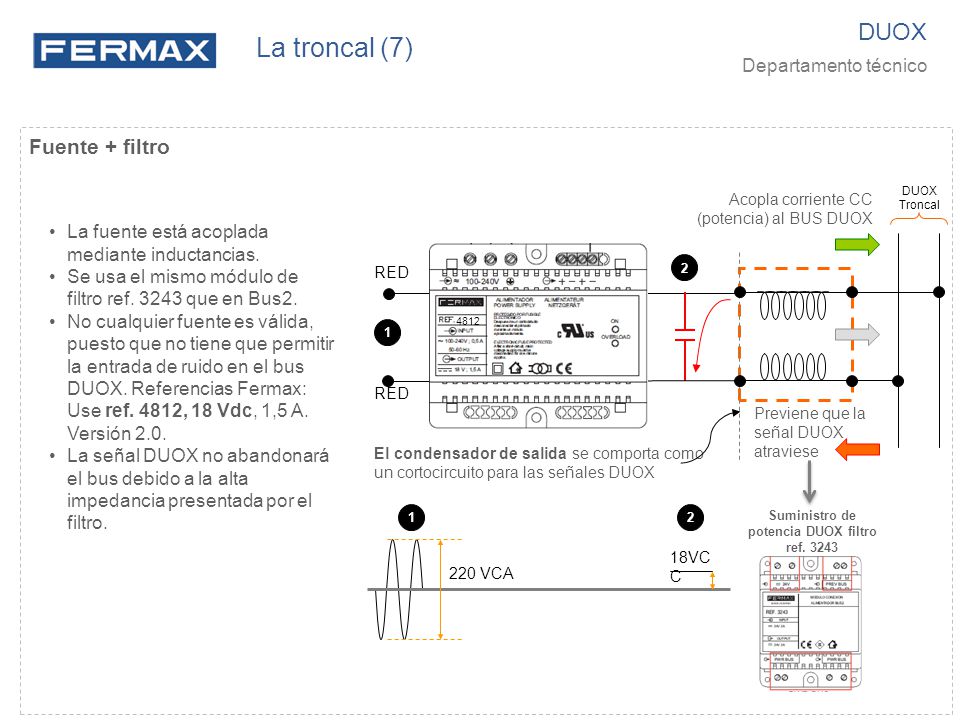

25 Suministro de potencia DUOX filtro ref. 3243
La troncal (7) DUOX Departamento técnico Fuente + filtro Acopla corriente CC (potencia) al BUS DUOX DUOX Troncal La fuente está acoplada mediante inductancias. Se usa el mismo módulo de filtro ref que en Bus2. No cualquier fuente es válida, puesto que no tiene que permitir la entrada de ruido en el bus DUOX. Referencias Fermax: Use ref. 4812, 18 Vdc, 1,5 A. Versión 2.0. La señal DUOX no abandonará el bus debido a la alta impedancia presentada por el filtro. RED 2 4812 1 RED Previene que la señal DUOX atraviese El condensador de salida se comporta como un cortocircuito para las señales DUOX 1 2 Suministro de potencia DUOX filtro ref. 3243 18VCC 220 VCA

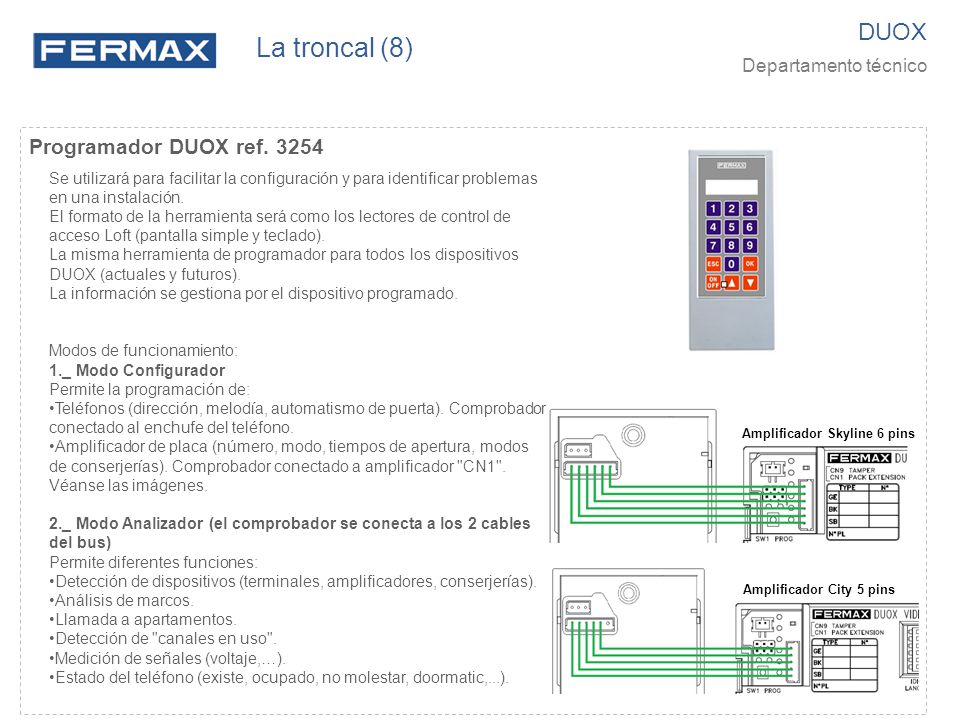

26 La troncal (8) DUOX Programador DUOX ref. 3254 Departamento técnico
Se utilizará para facilitar la configuración y para identificar problemas en una instalación. El formato de la herramienta será como los lectores de control de acceso Loft (pantalla simple y teclado). La misma herramienta de programador para todos los dispositivos DUOX (actuales y futuros). La información se gestiona por el dispositivo programado. Modos de funcionamiento: 1._ Modo Configurador Permite la programación de: Teléfonos (dirección, melodía, automatismo de puerta). Comprobador conectado al enchufe del teléfono. Amplificador de placa (número, modo, tiempos de apertura, modos de conserjerías). Comprobador conectado a amplificador "CN1". Véanse las imágenes. 2._ Modo Analizador (el comprobador se conecta a los 2 cables del bus) Permite diferentes funciones: Detección de dispositivos (terminales, amplificadores, conserjerías). Análisis de marcos. Llamada a apartamentos. Detección de "canales en uso". Medición de señales (voltaje,…). Estado del teléfono (existe, ocupado, no molestar, doormatic,...). Amplificador Skyline 6 pins Amplificador City 5 pins

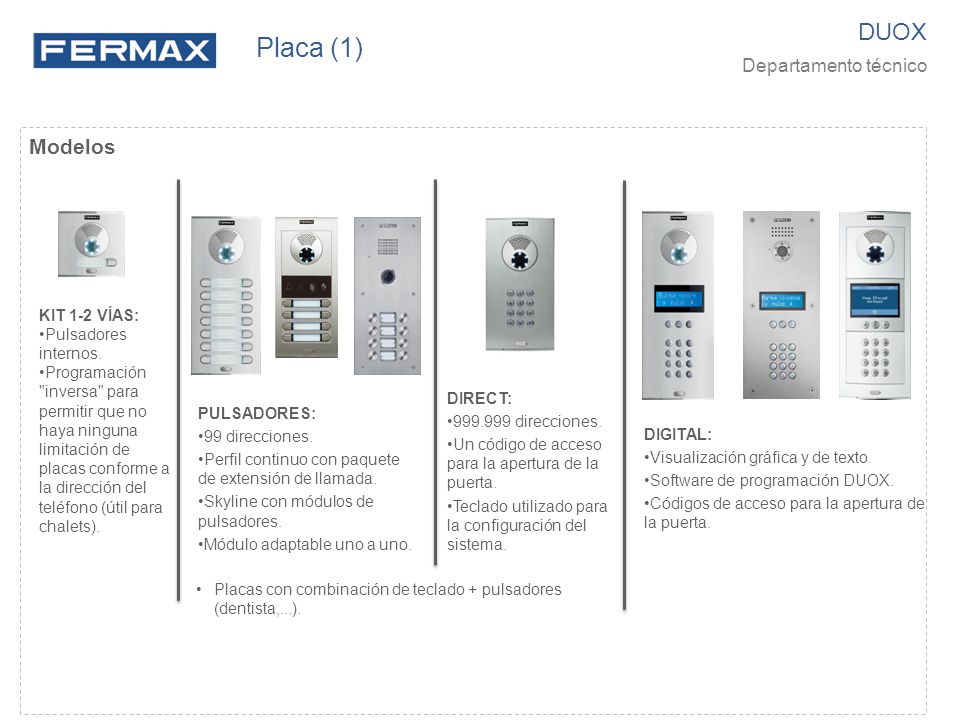

27 Placa (1) DUOX Modelos Departamento técnico KIT 1-2 VÍAS:
Pulsadores internos. Programación "inversa" para permitir que no haya ninguna limitación de placas conforme a la dirección del teléfono (útil para chalets). DIRECT: direcciones. Un código de acceso para la apertura de la puerta. Teclado utilizado para la configuración del sistema. PULSADORES: 99 direcciones. Perfil continuo con paquete de extensión de llamada. Skyline con módulos de pulsadores. Módulo adaptable uno a uno. DIGITAL: Visualización gráfica y de texto. Software de programación DUOX. Códigos de acceso para la apertura de la puerta. Placas con combinación de teclado + pulsadores (dentista,...).

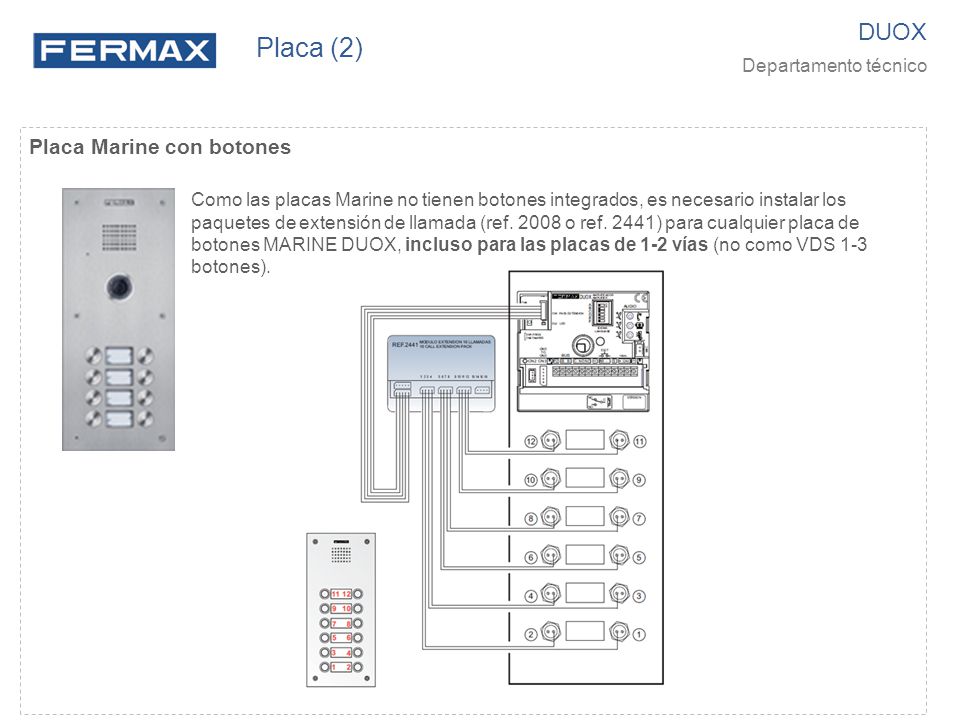

28 Placa (2) DUOX Placa Marine con botones Departamento técnico
Como las placas Marine no tienen botones integrados, es necesario instalar los paquetes de extensión de llamada (ref o ref. 2441) para cualquier placa de botones MARINE DUOX, incluso para las placas de 1-2 vías (no como VDS 1-3 botones).

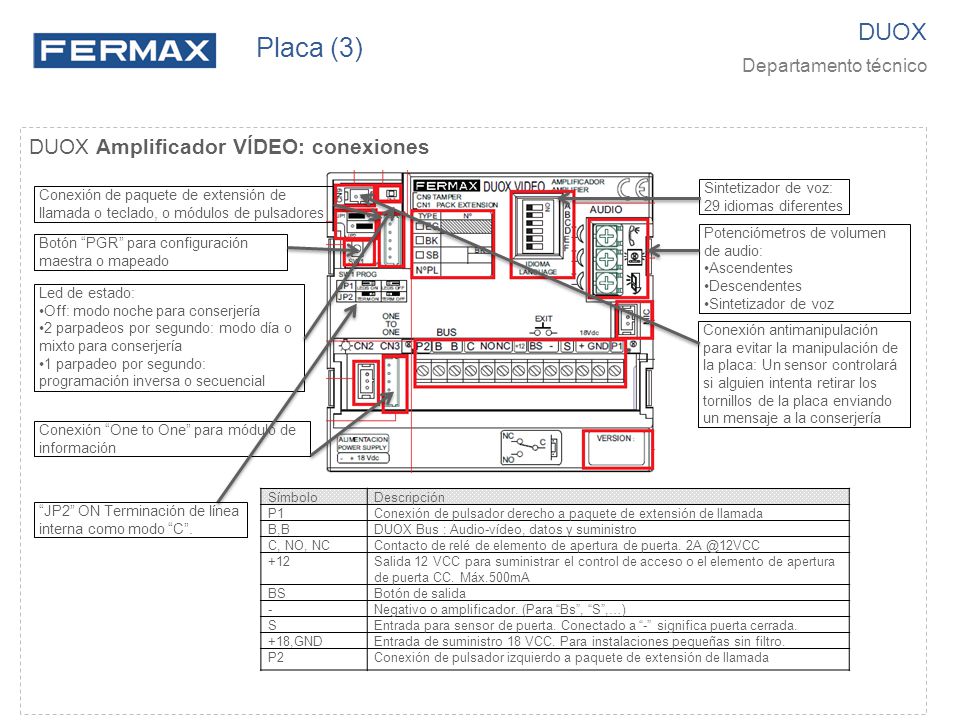

29 Placa (3) DUOX DUOX Amplificador VÍDEO: conexiones
Departamento técnico DUOX Amplificador VÍDEO: conexiones Sintetizador de voz: 29 idiomas diferentes Conexión de paquete de extensión de llamada o teclado, o módulos de pulsadores Potenciómetros de volumen de audio: Ascendentes Descendentes Sintetizador de voz Botón “PGR” para configuración maestra o mapeado Led de estado: Off: modo noche para conserjería 2 parpadeos por segundo: modo día o mixto para conserjería 1 parpadeo por segundo: programación inversa o secuencial Conexión antimanipulación para evitar la manipulación de la placa: Un sensor controlará si alguien intenta retirar los tornillos de la placa enviando un mensaje a la conserjería Conexión “One to One” para módulo de información Símbolo Descripción P1 Conexión de pulsador derecho a paquete de extensión de llamada B,B DUOX Bus : Audio-vídeo, datos y suministro C, NO, NC Contacto de relé de elemento de apertura de puerta. +12 Salida 12 VCC para suministrar el control de acceso o el elemento de apertura de puerta CC. Máx.500mA BS Botón de salida - Negativo o amplificador. (Para “Bs”, “S”,…) S Entrada para sensor de puerta. Conectado a “-” significa puerta cerrada. +18,GND Entrada de suministro 18 VCC. Para instalaciones pequeñas sin filtro. P2 Conexión de pulsador izquierdo a paquete de extensión de llamada “JP2” ON Terminación de línea interna como modo “C”.

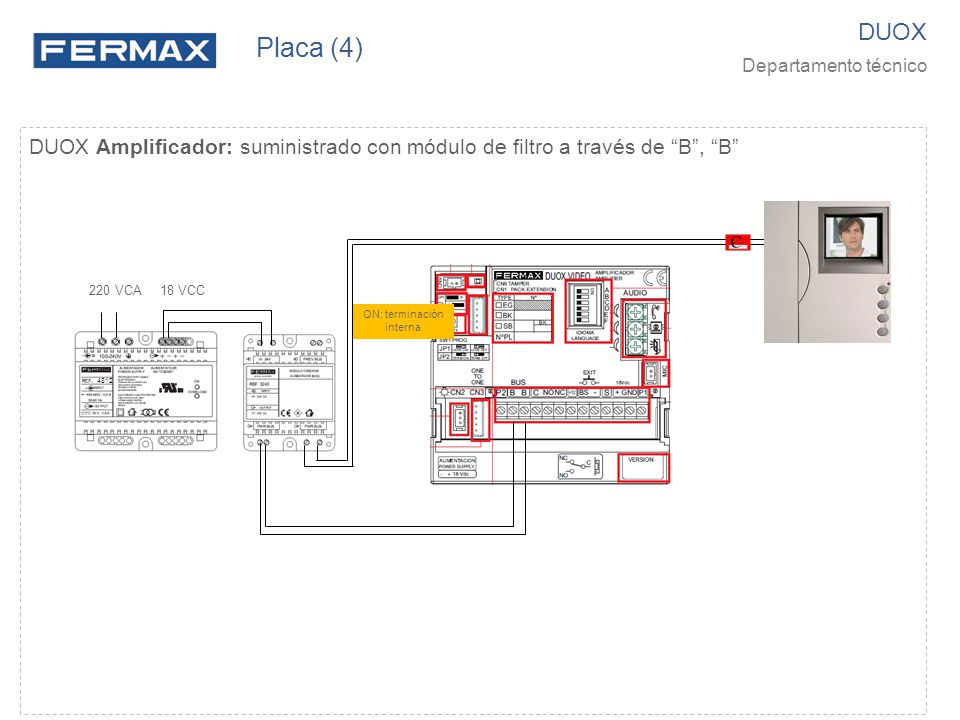

30 ON: terminación interna
Placa (4) DUOX Departamento técnico DUOX Amplificador: suministrado con módulo de filtro a través de “B”, “B” 220 VCA 18 VCC ON: terminación interna 4812

31 DUOX Departamento técnico

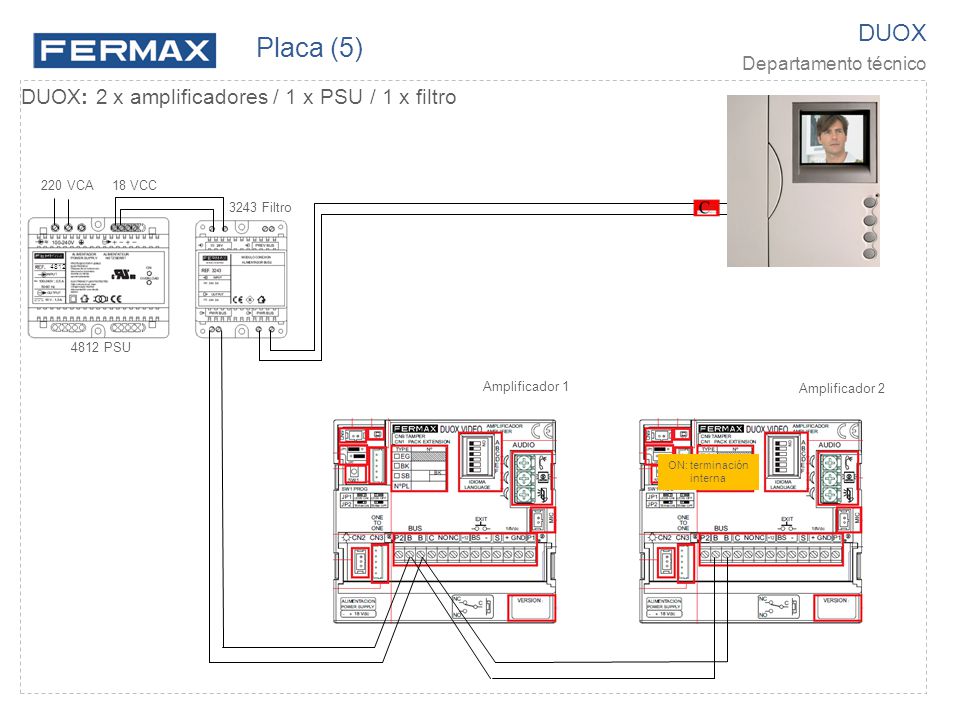

Placa (5) DUOX Departamento técnico DUOX: 2 x amplificadores / 1 x PSU / 1 x filtro 220 VCA 18 VCC 3243 Filtro 4812 4812 PSU Amplificador 1 Amplificador 2 ON: terminación interna

32 DUOX Departamento técnico
Placa (6) DUOX Departamento técnico DUOX: 2 x amplificadores / 2 x PSU / 2 x filtro Amplificador 1 220 VCA 18 VCC 3243 Filtro OFF: terminación interna 4812 4812 PSU Amplificador 2 220 VCA 18 VCC 3243 Filtro OFF: terminación interna 4812 4812 PSU

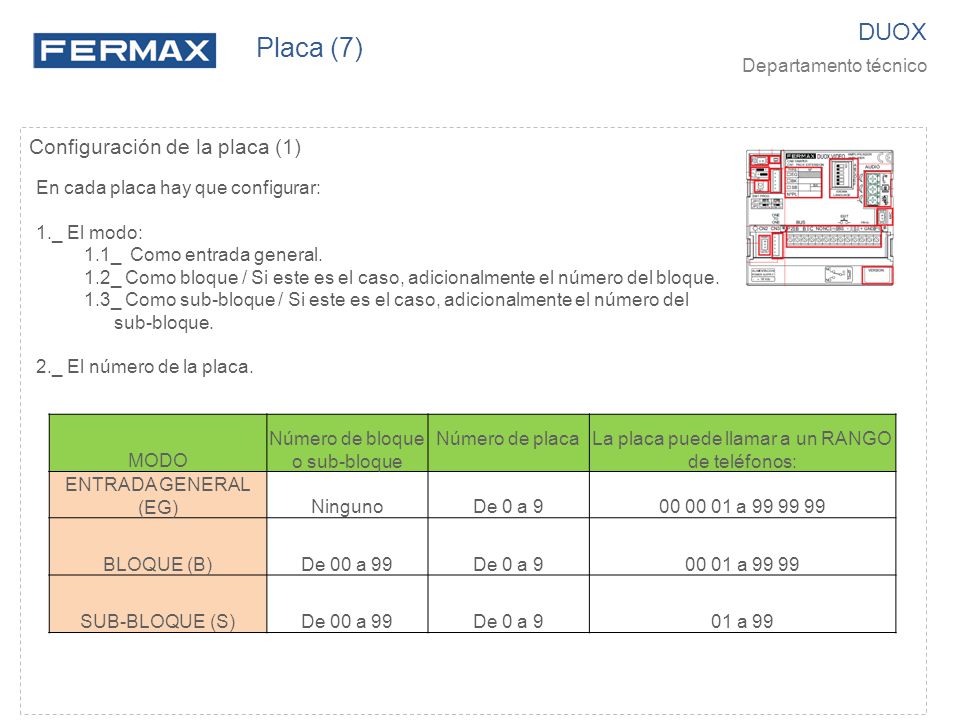

33 La placa puede llamar a un RANGO de teléfonos:
DUOX Departamento técnico Configuración de la placa (1) En cada placa hay que configurar: 1._ El modo: 1.1_ Como entrada general. 1.2_ Como bloque / Si este es el caso, adicionalmente el número del bloque. 1.3_ Como sub-bloque / Si este es el caso, adicionalmente el número del sub-bloque. 2._ El número de la placa. MODO Número de bloque o sub-bloque Número de placa La placa puede llamar a un RANGO de teléfonos: ENTRADA GENERAL (EG) Ninguno De 0 a 9 a BLOQUE (B) De 00 a 99 00 01 a 99 99 SUB-BLOQUE (S) 01 a 99

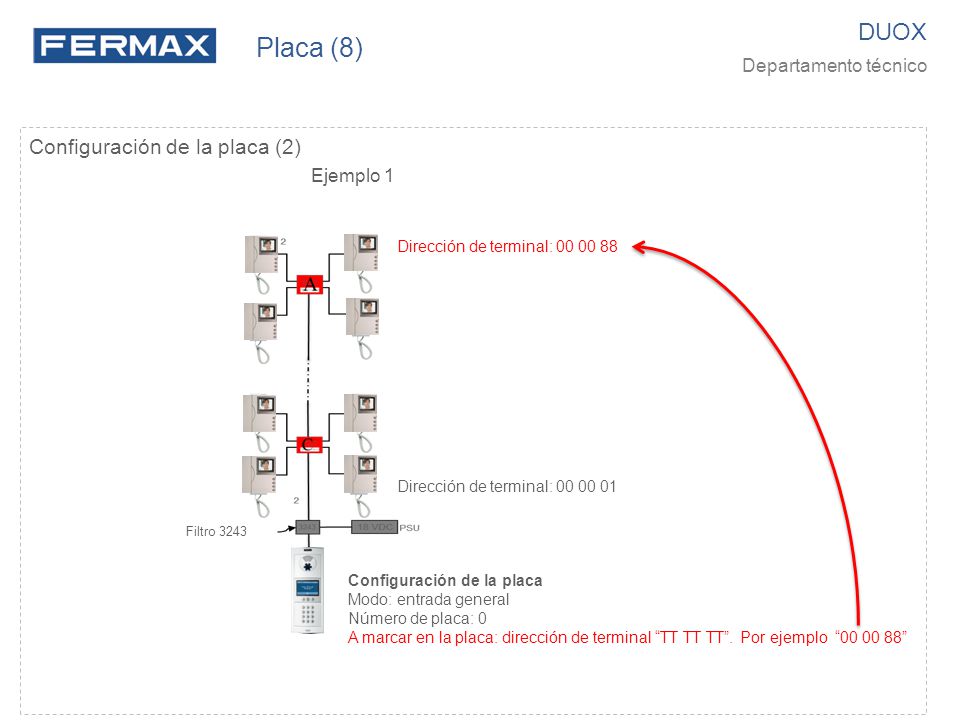

34 Placa (8) DUOX Configuración de la placa (2) Departamento técnico
Ejemplo 1 Configuración de la placa Modo: entrada general Número de placa: 0 A marcar en la placa: dirección de terminal “TT TT TT”. Por ejemplo “ ” Dirección de terminal: Dirección de terminal: Filtro 3243

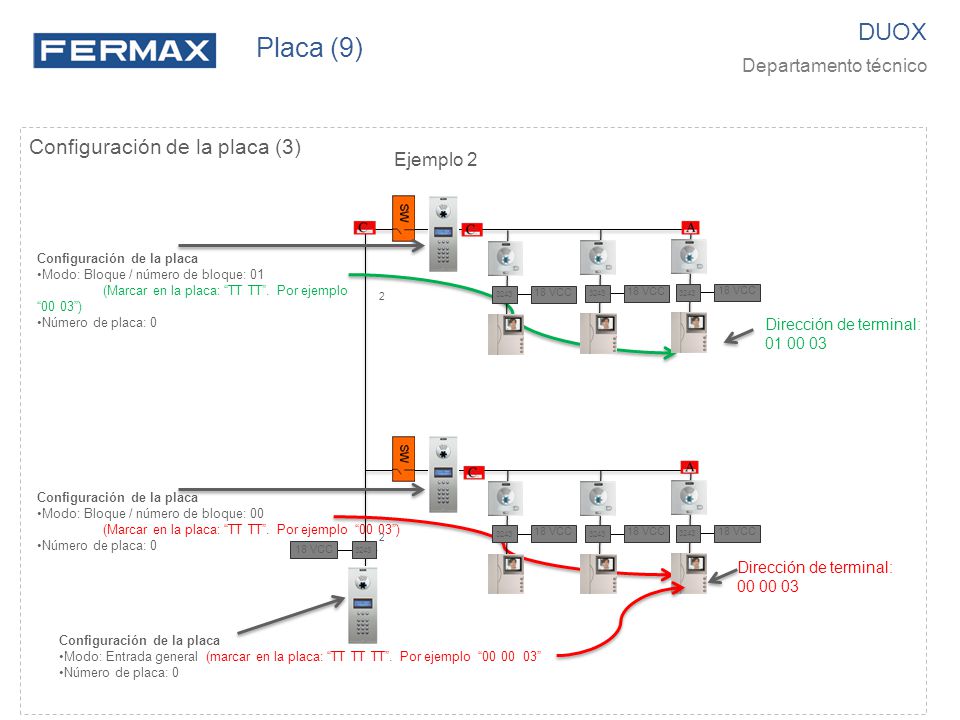

35 Placa (9) DUOX Configuración de la placa (3) Departamento técnico
Ejemplo 2 3243 18 VCC 3243 18 VCC 3243 18 VCC Configuración de la placa Modo: Bloque / número de bloque: 01 (Marcar en la placa: “TT TT”. Por ejemplo “00 03”) Número de placa: 0 2 Dirección de terminal: 3243 18 VCC 3243 18 VCC 3243 18 VCC Configuración de la placa Modo: Bloque / número de bloque: 00 (Marcar en la placa: “TT TT”. Por ejemplo “00 03”) Número de placa: 0 2 18 VCC 3243 Dirección de terminal: Configuración de la placa Modo: Entrada general (marcar en la placa: “TT TT TT”. Por ejemplo “ ” Número de placa: 0

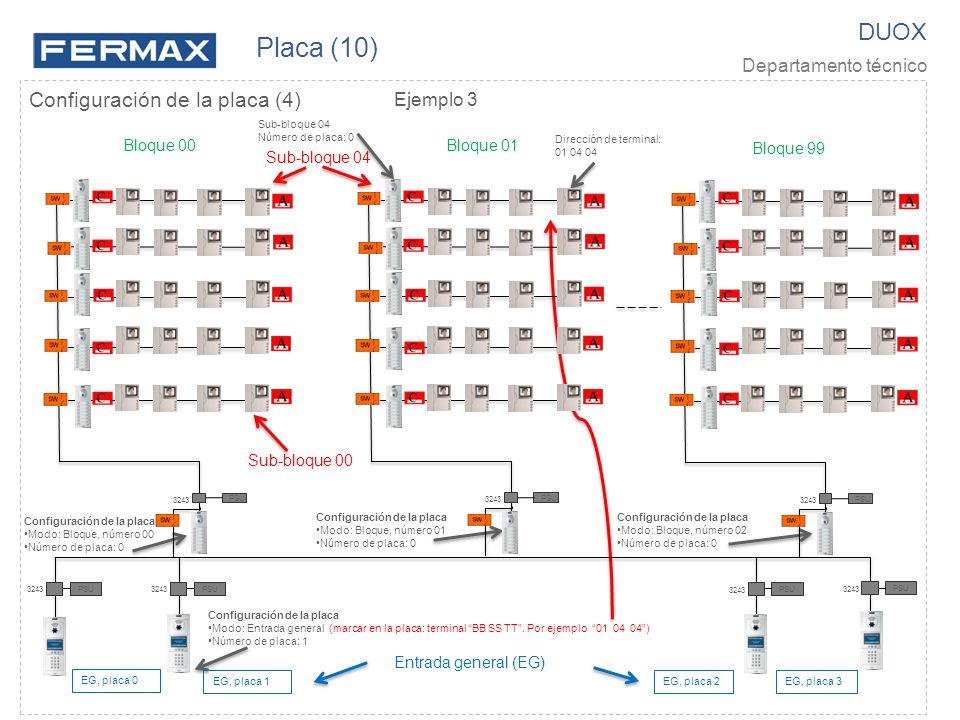

36 Placa (10) DUOX Configuración de la placa (4) Departamento técnico
Ejemplo 3 Sub-bloque 04 Número de placa: 0 Bloque 00 Bloque 01 Dirección de terminal: Bloque 99 Sub-bloque 04 PSU 3243 PSU 3243 PSU 3243 Sub-bloque 00 Configuración de la placa Modo: Bloque, número 00 Número de placa: 0 Configuración de la placa Modo: Bloque, número 01 Número de placa: 0 Configuración de la placa Modo: Bloque, número 02 Número de placa: 0 PSU 3243 PSU 3243 PSU 3243 PSU 3243 Configuración de la placa Modo: Entrada general (marcar en la placa: terminal “BB SS TT”. Por ejemplo “ ”) Número de placa: 1 Entrada general (EG) EG, placa 0 EG, placa 1 EG, placa 2 EG, placa 3

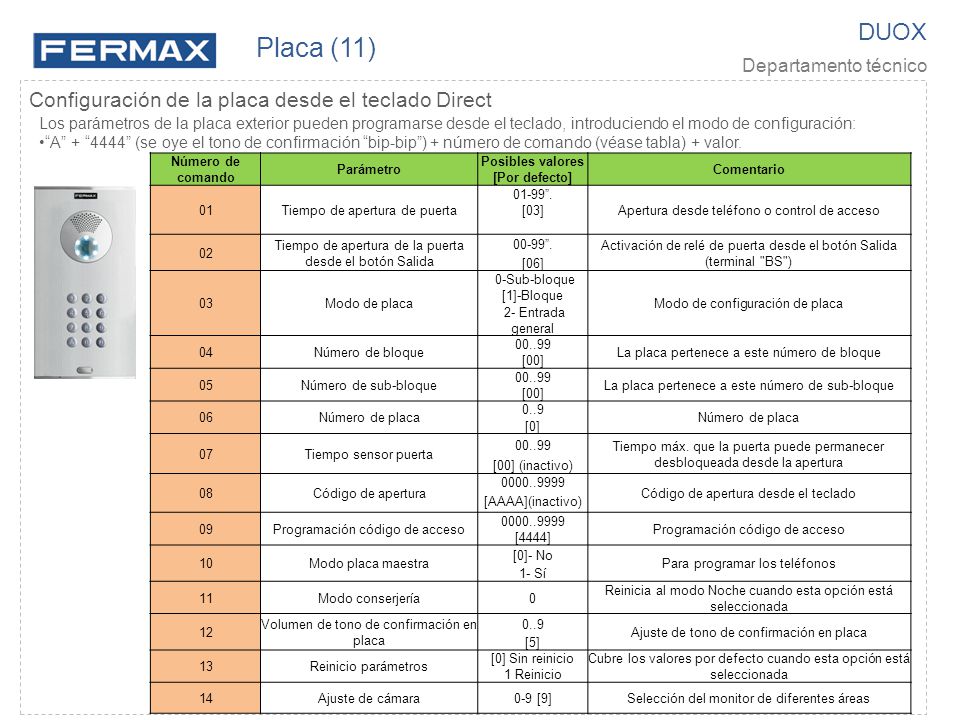

37 Posibles valores [Por defecto]
Placa (11) DUOX Departamento técnico Configuración de la placa desde el teclado Direct Los parámetros de la placa exterior pueden programarse desde el teclado, introduciendo el modo de configuración: “A” + “4444” (se oye el tono de confirmación “bip-bip”) + número de comando (véase tabla) + valor. Número de comando Parámetro Posibles valores [Por defecto] Comentario 01 Tiempo de apertura de puerta 01-99”. Apertura desde teléfono o control de acceso [03] 02 Tiempo de apertura de la puerta desde el botón Salida 00-99”. Activación de relé de puerta desde el botón Salida (terminal "BS") [06] 03 Modo de placa 0-Sub-bloque Modo de configuración de placa [1]-Bloque 2- Entrada general 04 Número de bloque 00..99 La placa pertenece a este número de bloque [00] 05 Número de sub-bloque La placa pertenece a este número de sub-bloque 06 Número de placa 0..9 [0] 07 Tiempo sensor puerta Tiempo máx. que la puerta puede permanecer desbloqueada desde la apertura [00] (inactivo) 08 Código de apertura Código de apertura desde el teclado [AAAA](inactivo) 09 Programación código de acceso [4444] 10 Modo placa maestra [0]- No Para programar los teléfonos 1- Sí 11 Modo conserjería Reinicia al modo Noche cuando esta opción está seleccionada 12 Volumen de tono de confirmación en placa Ajuste de tono de confirmación en placa [5] 13 Reinicio parámetros [0] Sin reinicio 1 Reinicio Cubre los valores por defecto cuando esta opción está seleccionada 14 Ajuste de cámara 0-9 [9] Selección del monitor de diferentes áreas

38 Placa (12) DUOX Configuración de la placa desde el teclado Direct
Departamento técnico Configuración de la placa desde el teclado Direct AMPLIFICADOR DE PERFIL CONTINUO (+2441): Solo 5 PINS AMPLIFICADOR SKYLINE o TECLADO / PANTALLA: 6 PINS

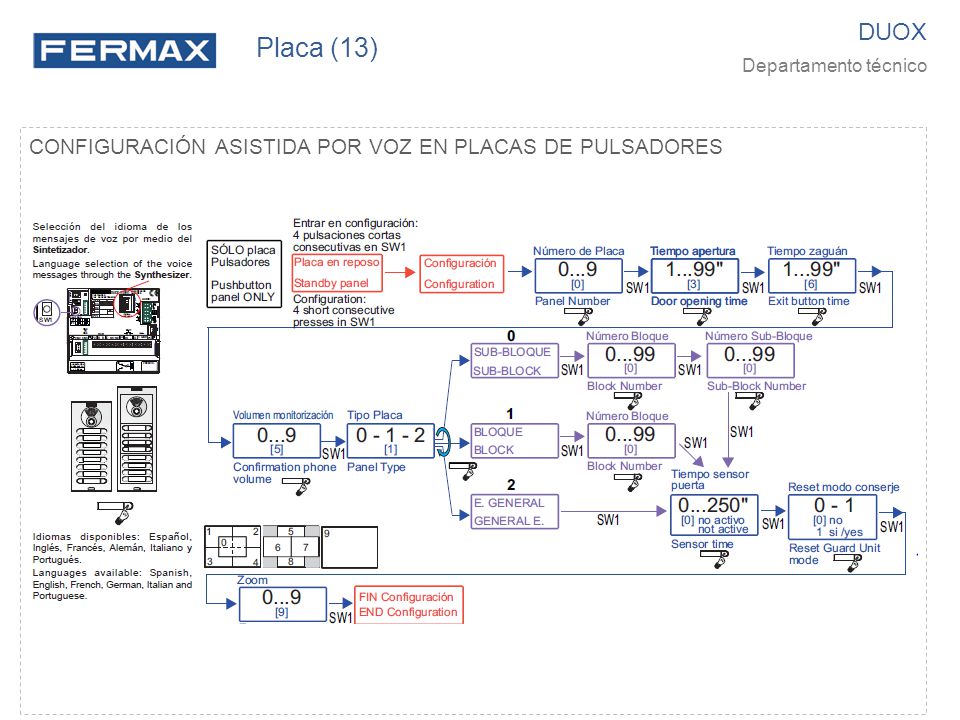

39 Placa (13) DUOX CONFIGURACIÓN ASISTIDA POR VOZ EN PLACAS DE PULSADORES
Departamento técnico CONFIGURACIÓN ASISTIDA POR VOZ EN PLACAS DE PULSADORES

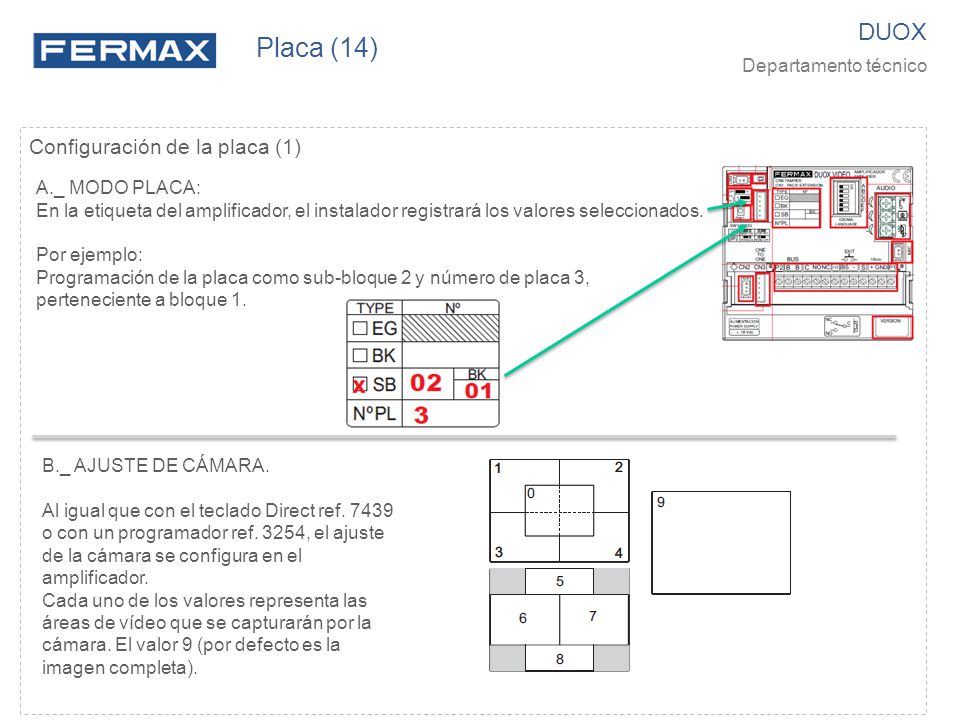

40 Placa (14) DUOX Configuración de la placa (1) Departamento técnico
A._ MODO PLACA: En la etiqueta del amplificador, el instalador registrará los valores seleccionados. Por ejemplo: Programación de la placa como sub-bloque 2 y número de placa 3, perteneciente a bloque 1. B._ AJUSTE DE CÁMARA. Al igual que con el teclado Direct ref o con un programador ref. 3254, el ajuste de la cámara se configura en el amplificador. Cada uno de los valores representa las áreas de vídeo que se capturarán por la cámara. El valor 9 (por defecto es la imagen completa).

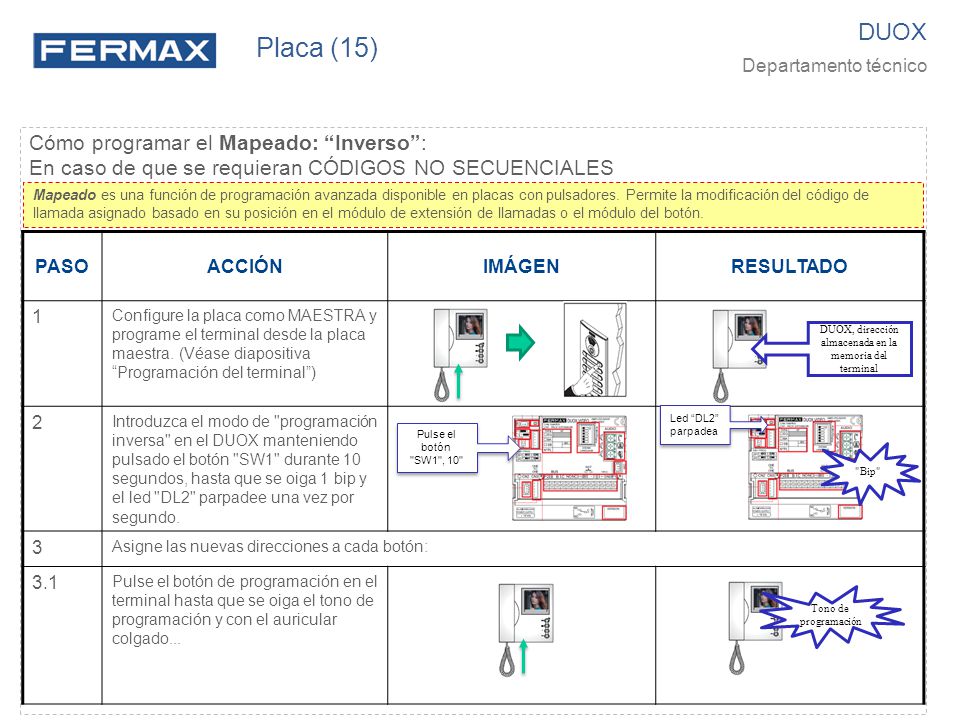

41 DUOX, dirección almacenada en la memoria del terminal
Placa (15) DUOX Departamento técnico Cómo programar el Mapeado: “Inverso”: En caso de que se requieran CÓDIGOS NO SECUENCIALES Mapeado es una función de programación avanzada disponible en placas con pulsadores. Permite la modificación del código de llamada asignado basado en su posición en el módulo de extensión de llamadas o el módulo del botón. PASO ACCIÓN IMÁGEN RESULTADO 1 Configure la placa como MAESTRA y programe el terminal desde la placa maestra. (Véase diapositiva “Programación del terminal”) 2 Introduzca el modo de "programación inversa" en el DUOX manteniendo pulsado el botón "SW1" durante 10 segundos, hasta que se oiga 1 bip y el led "DL2" parpadee una vez por segundo. 3 Asigne las nuevas direcciones a cada botón: 3.1 Pulse el botón de programación en el terminal hasta que se oiga el tono de programación y con el auricular colgado... DUOX, dirección almacenada en la memoria del terminal Led “DL2” parpadea Pulse el botón "SW1", 10" "Bip" Tono de programación

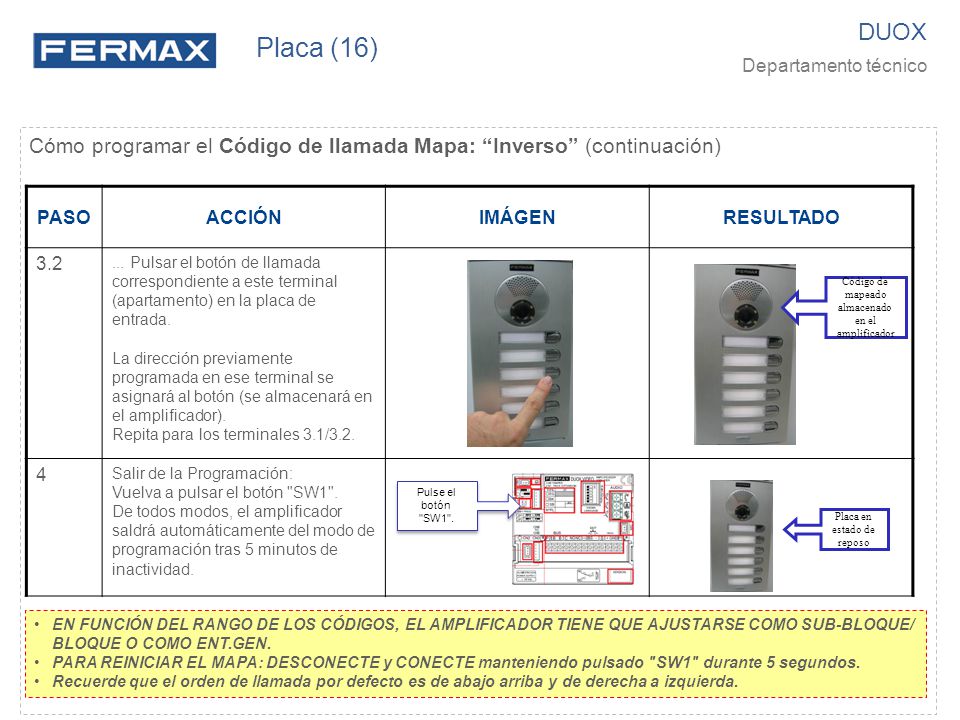

42 Placa (16) DUOX Departamento técnico Cómo programar el Código de llamada Mapa: “Inverso” (continuación) PASO ACCIÓN IMÁGEN RESULTADO 3.2 ... Pulsar el botón de llamada correspondiente a este terminal (apartamento) en la placa de entrada. La dirección previamente programada en ese terminal se asignará al botón (se almacenará en el amplificador). Repita para los terminales 3.1/3.2. 4 Salir de la Programación: Vuelva a pulsar el botón "SW1". De todos modos, el amplificador saldrá automáticamente del modo de programación tras 5 minutos de inactividad. Código de mapeado almacenado en el amplificador Pulse el botón "SW1". Placa en estado de reposo EN FUNCIÓN DEL RANGO DE LOS CÓDIGOS, EL AMPLIFICADOR TIENE QUE AJUSTARSE COMO SUB-BLOQUE/ BLOQUE O COMO ENT.GEN. PARA REINICIAR EL MAPA: DESCONECTE y CONECTE manteniendo pulsado "SW1" durante 5 segundos. Recuerde que el orden de llamada por defecto es de abajo arriba y de derecha a izquierda.

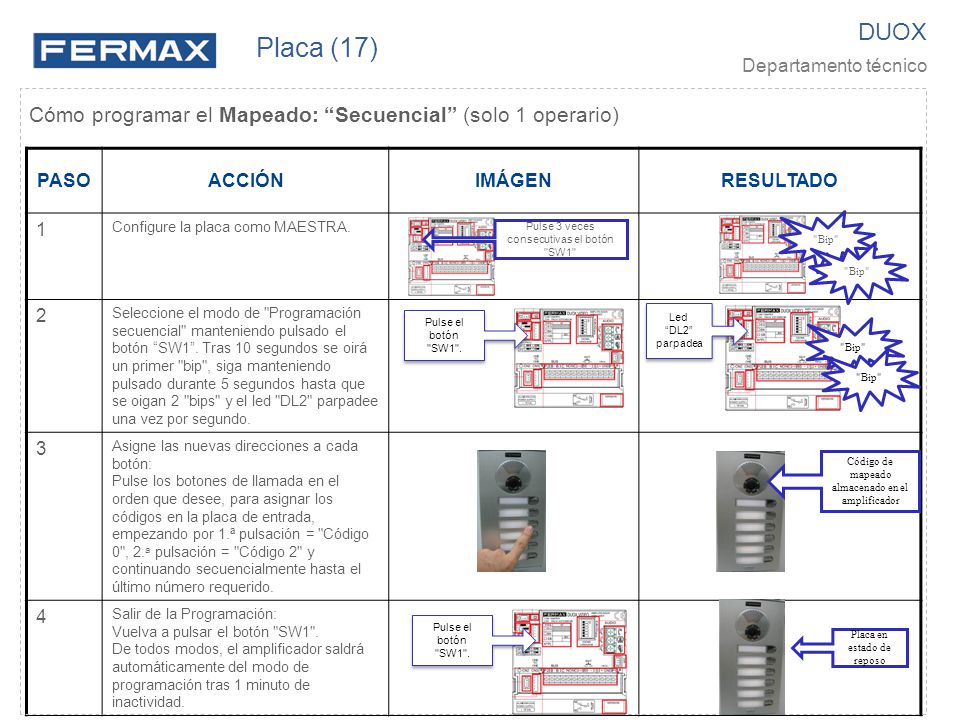

43 Placa (17) DUOX Departamento técnico Cómo programar el Mapeado: “Secuencial” (solo 1 operario) PASO ACCIÓN IMÁGEN RESULTADO 1 Configure la placa como MAESTRA. 2 Seleccione el modo de "Programación secuencial" manteniendo pulsado el botón “SW1”. Tras 10 segundos se oirá un primer "bip", siga manteniendo pulsado durante 5 segundos hasta que se oigan 2 "bips" y el led "DL2" parpadee una vez por segundo. 3 Asigne las nuevas direcciones a cada botón: Pulse los botones de llamada en el orden que desee, para asignar los códigos en la placa de entrada, empezando por 1.ª pulsación = "Código 0", 2.a pulsación = "Código 2" y continuando secuencialmente hasta el último número requerido. 4 Salir de la Programación: Vuelva a pulsar el botón "SW1". De todos modos, el amplificador saldrá automáticamente del modo de programación tras 1 minuto de inactividad. "Bip" Pulse 3 veces consecutivas el botón "SW1" "Bip" Led “DL2” parpadea Pulse el botón "SW1". "Bip" "Bip" Código de mapeado almacenado en el amplificador Pulse el botón "SW1". Placa en estado de reposo

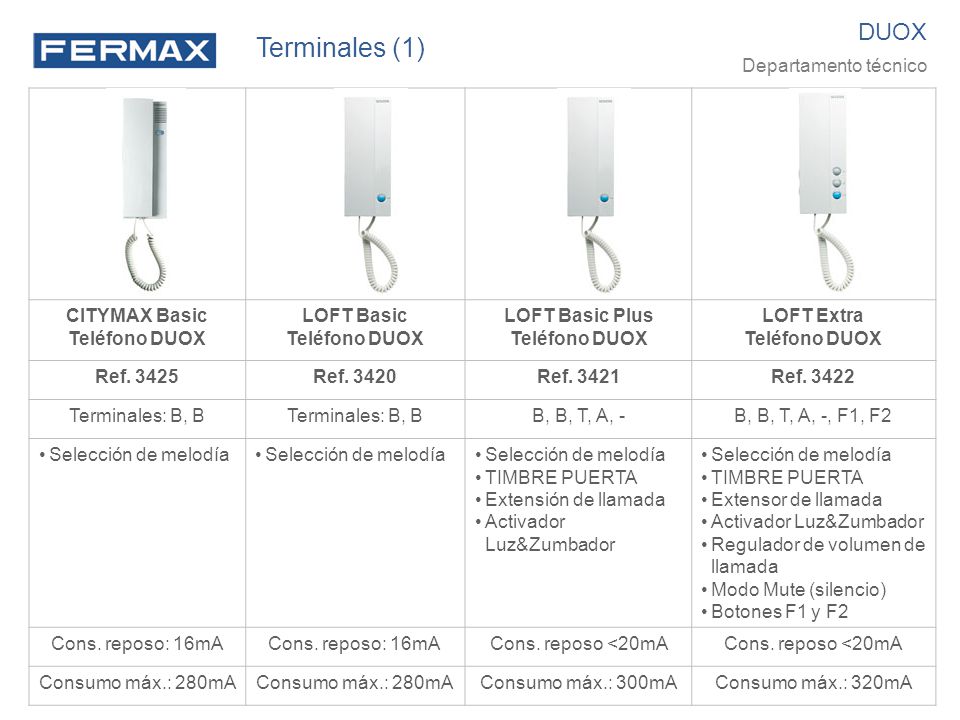

44 LOFT Basic Plus Teléfono DUOX
Terminales (1) DUOX Departamento técnico CITYMAX Basic Teléfono DUOX LOFT Basic LOFT Basic Plus Teléfono DUOX LOFT Extra Ref. 3425 Ref. 3420 Ref. 3421 Ref. 3422 Terminales: B, B B, B, T, A, - B, B, T, A, -, F1, F2 Selección de melodía TIMBRE PUERTA Extensión de llamada Activador Luz&Zumbador Extensor de llamada Regulador de volumen de llamada Modo Mute (silencio) Botones F1 y F2 Cons. reposo: 16mA Cons. reposo <20mA Consumo máx.: 280mA Consumo máx.: 300mA Consumo máx.: 320mA

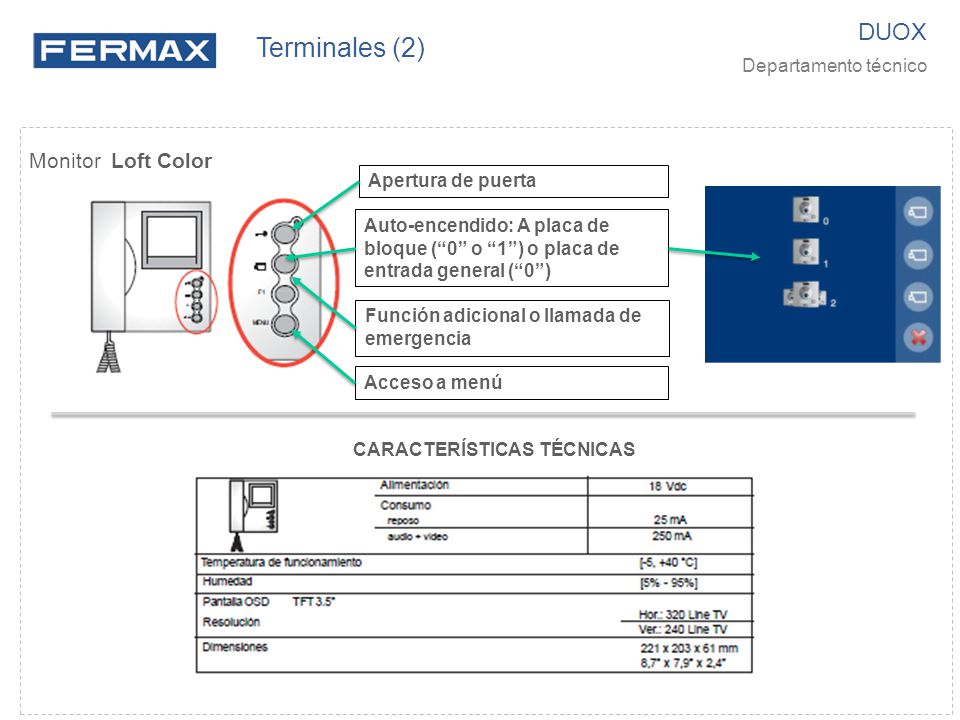

45 Terminales (2) DUOX Monitor Loft Color Departamento técnico
Apertura de puerta Auto-encendido: A placa de bloque (“0” o “1”) o placa de entrada general (“0”) Función adicional o llamada de emergencia Acceso a menú CARACTERÍSTICAS TÉCNICAS

46 Terminales (3) DUOX Departamento técnico Monitor Loft Color Conexiones

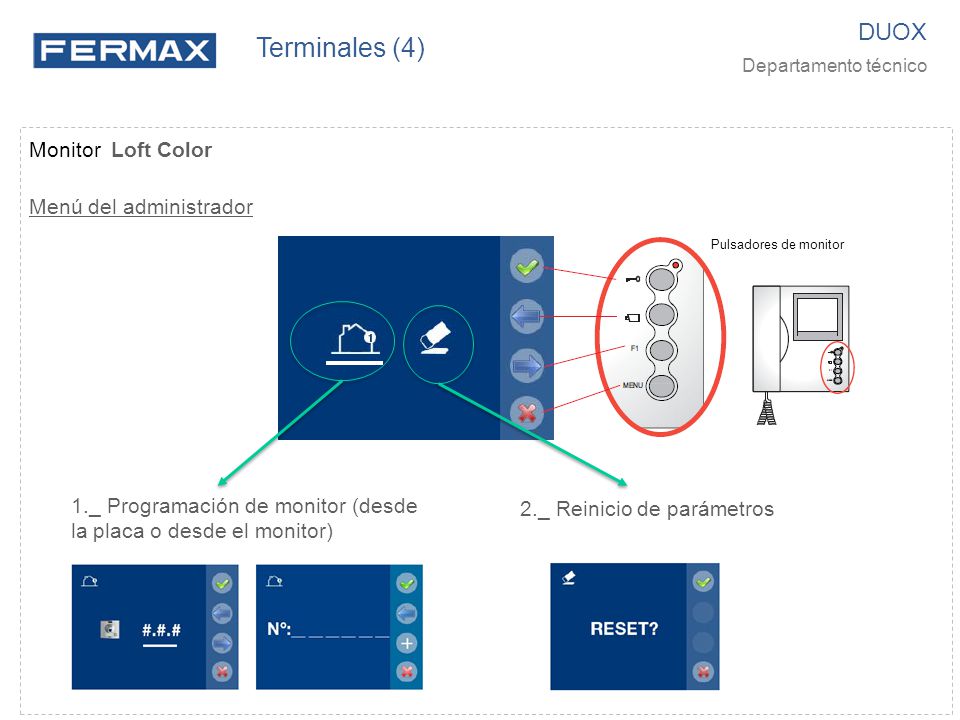

47 Terminales (4) DUOX Monitor Loft Color Menú del administrador
Departamento técnico Monitor Loft Color Menú del administrador Pulsadores de monitor 2._ Reinicio de parámetros 1._ Programación de monitor (desde la placa o desde el monitor)

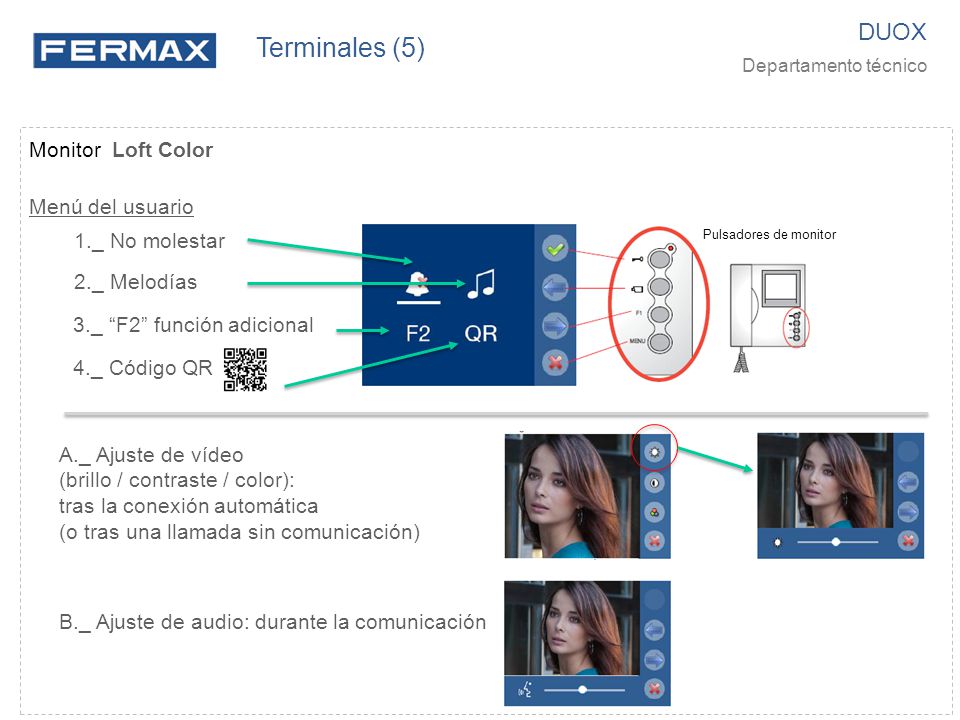

48 Terminales (5) DUOX Monitor Loft Color Menú del usuario
Departamento técnico Monitor Loft Color Menú del usuario 1._ No molestar Pulsadores de monitor 2._ Melodías 3._ “F2” función adicional 4._ Código QR A._ Ajuste de vídeo (brillo / contraste / color): tras la conexión automática (o tras una llamada sin comunicación) B._ Ajuste de audio: durante la comunicación

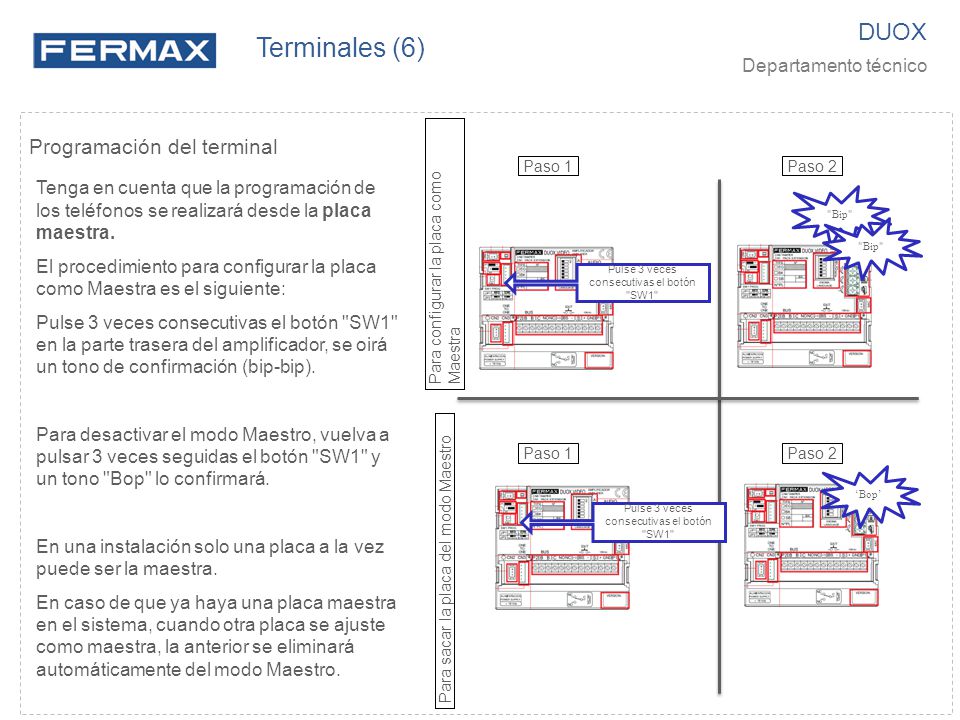

49 Terminales (6) DUOX Programación del terminal Departamento técnico
Paso 1 Paso 2 Tenga en cuenta que la programación de los teléfonos se realizará desde la placa maestra. El procedimiento para configurar la placa como Maestra es el siguiente: Pulse 3 veces consecutivas el botón "SW1" en la parte trasera del amplificador, se oirá un tono de confirmación (bip-bip). Para desactivar el modo Maestro, vuelva a pulsar 3 veces seguidas el botón "SW1" y un tono "Bop" lo confirmará. En una instalación solo una placa a la vez puede ser la maestra. En caso de que ya haya una placa maestra en el sistema, cuando otra placa se ajuste como maestra, la anterior se eliminará automáticamente del modo Maestro. "Bip" "Bip" Para configurar la placa como Maestra Pulse 3 veces consecutivas el botón "SW1" Paso 1 Paso 2 ‘Bop’ Pulse 3 veces consecutivas el botón "SW1" Para sacar la placa del modo Maestro

50 Programación de terminales Loft
DUOX Departamento técnico Programación de terminales Loft Pulse el botón de programación y suéltelo. Se oye el tono de confirmación. Presione el pulsador correspondiente en la placa maestra (o marque el número de apartamento en el teclado). Se vuelve a oír el tono de confirmación. El terminal guardará los 6 dígitos de la llamada de placa como dirección DUOX.

51 Terminales (8) DUOX Departamento técnico Selección de melodía por el instalador en Loft Basic El teléfono permite seleccionar una melodía diferente para distinguir cuando se llama desde la placa exterior o desde la conserjería. La selección se realiza mediante el instalador. Pasos a seguir para seleccionar la melodía de la llamada de placa (la misma melodía para todas las placas): En el teléfono, pulse simultáneamente el botón "programación" y el de "apertura de puerta": se oye la melodía actual del teléfono para una "llamada de placa". Pulsando secuencialmente el botón de "programación", se oyen las demás melodías. Tras 10 segundos sin pulsar ningún botón, se guardará la última melodía que ha sonado. La salida de la configuración se confirma con un "bip". Pasos a seguir para seleccionar la melodía para una llamada de la conserjería: En el teléfono, pulse simultáneamente el botón "programación" y el de "apertura de puerta" durante 5 segundos: se oye la melodía actual del teléfono para una "llamada de la conserjería". Pulsando secuencialmente el botón de "programación", se oyen las demás melodías. Tras 10 segundos sin pulsar ningún botón, se guardará la última melodía que ha sonado. La salida de la configuración se confirma con un "bip". 5 segundos MELODÍAS disponibles: Bitono Fermax. Monotono Fermax. Ding-Dong-Dang monofónico.

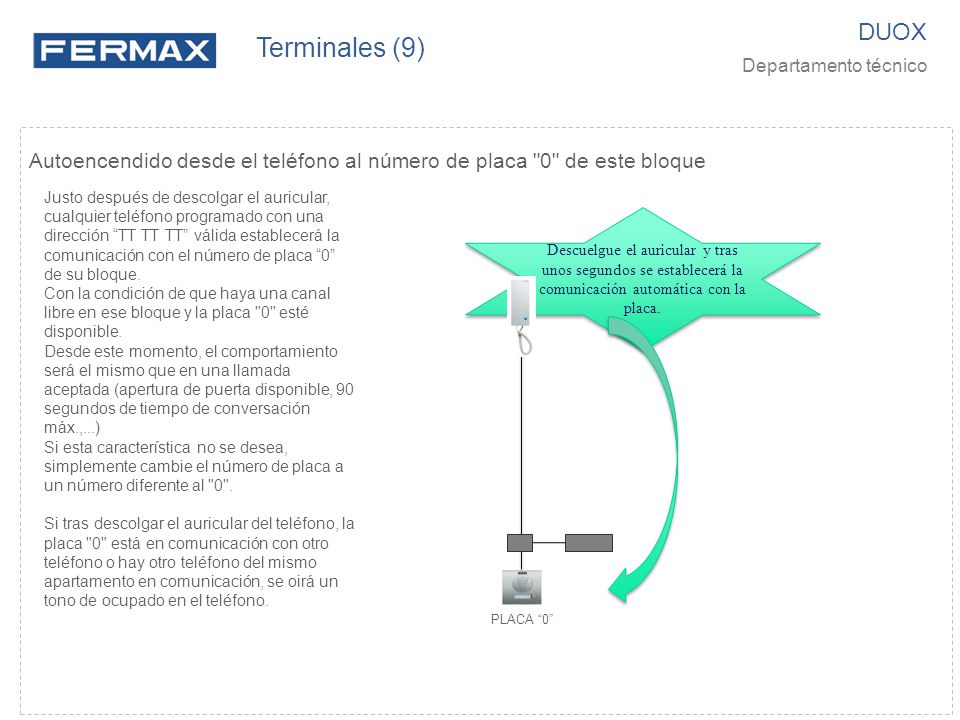

52 Terminales (9) DUOX Departamento técnico Autoencendido desde el teléfono al número de placa "0" de este bloque Justo después de descolgar el auricular, cualquier teléfono programado con una dirección “TT TT TT” válida establecerá la comunicación con el número de placa “0” de su bloque. Con la condición de que haya una canal libre en ese bloque y la placa "0" esté disponible. Desde este momento, el comportamiento será el mismo que en una llamada aceptada (apertura de puerta disponible, 90 segundos de tiempo de conversación máx.,...) Si esta característica no se desea, simplemente cambie el número de placa a un número diferente al "0". Si tras descolgar el auricular del teléfono, la placa "0" está en comunicación con otro teléfono o hay otro teléfono del mismo apartamento en comunicación, se oirá un tono de ocupado en el teléfono. Descuelgue el auricular y tras unos segundos se establecerá la comunicación automática con la placa. PLACA “0”

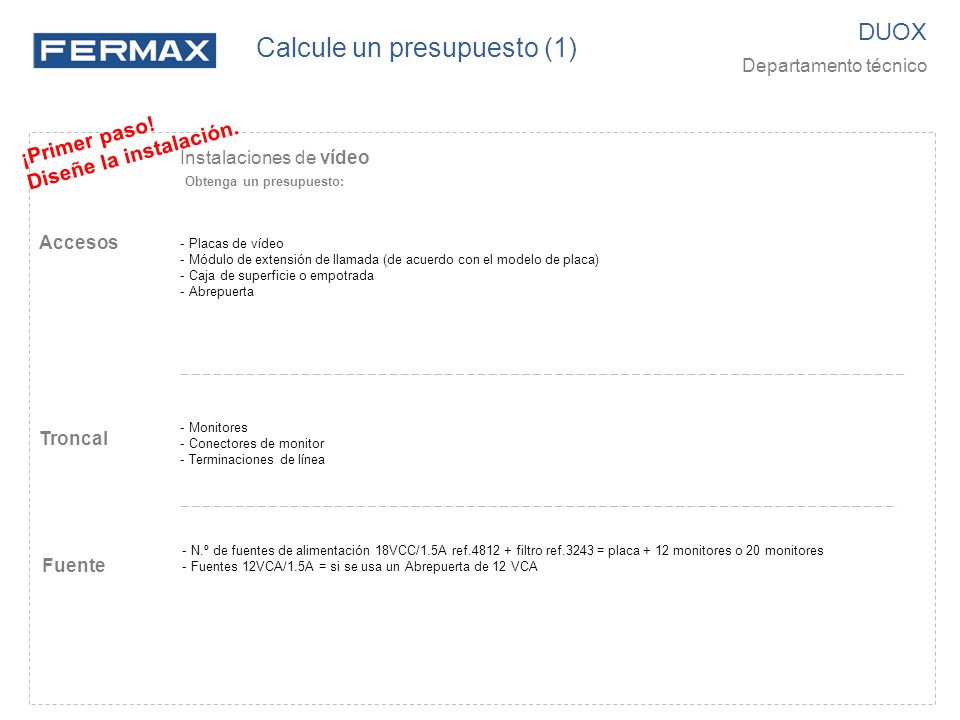

53 Calcule un presupuesto (1)
DUOX Departamento técnico ¡Primer paso! Diseñe la instalación. Instalaciones de vídeo Obtenga un presupuesto: Placas de vídeo Módulo de extensión de llamada (de acuerdo con el modelo de placa) Caja de superficie o empotrada Abrepuerta Accesos Troncal Monitores Conectores de monitor Terminaciones de línea Fuente N.º de fuentes de alimentación 18VCC/1.5A ref filtro ref.3243 = placa + 12 monitores o 20 monitores Fuentes 12VCA/1.5A = si se usa un Abrepuerta de 12 VCA

54 Calcule un presupuesto (2)
DUOX Departamento técnico Ejemplo – 1 placa DUOX Vídeo SkyLine (botones) a 40 monitores Accesos 2 x 7336 – marco S7 (6V). 1 x 7391 – Módulo de vídeo DUOX (W). 5 x 7371 – 8 módulos pulsación DUOX (W). 2 x 8857 – Caja empotrable S7. 1 x 8829 – Juego de pernos de unión (separadores). 1 x 2541 – Cable de conexión. 1 x 3071 – Abrepuerta 12 VCA. Suministro general de potencia 3 x 4812 – Suministro de potencia 18 VCC 1.5 A. 3 x 3243 – Filtro. 1 x 4800 – Fuente12 VCA 1.5 A. Principal 40 x 3412 – Monitor LOFT DUOX. 40 x 3415 – Monitor LOFT DUOX. 2 x 3255 – Terminación de línea. Ejemplo – 3 placas DUOX Video Skyline Direct a 50 monitores a color Accesos 3 x 7391 – Módulo de vídeo DUOX (W). 3 x 7439 – Módulo de teclado VDS Direct (W). 6 x 7445 – Portatarjetas (W). 6 x 7334 – Marco S5 SkyLine (4V). 6 x 8855 – Caja empotrable S5. 3 x 8829 – Juego de pernos de unión (separadores). 3 x 3071 – Abrepuerta 12 VCA. Principal 50 x 3412 – Monitor LOFT DUOX. 50 x 3415 – Monitor LOFT DUOX. 2 x 3255 – Terminación de línea. Suministro general de potencia 5 x 4812 – Suministro de potencia 18 VCC 1.5 A. 5 x 3243 – Filtro. 1 x 4800 – Fuente 12 VCA 1.5 A.

55 Calcule un presupuesto (3)
DUOX Departamento técnico Ejemplo – 4 placas DUOX Video City Direct a 32 monitores a color Accesos 4 x 7363 – Placa de vídeo City DUOX Direct. 4 x 7309 – Directorio City. 8 x 8855 – Caja empotrable S5. 4 x 8829 – Juego de pernos de unión (separadores). 4 x 3071 – Abrepuerta 12 VCA. Suministro general de potencia 5 x 4812 – Suministro de potencia 18 VCC 1.5 A. 5 x 3243 – Filtro. 1 x 4800 – Fuente 12 VCA 1.5 A. Principal 32 x 3412 – Monitor LOFT DUOX. 32 x 3415 – Monitor LOFT DUOX. 2 x 3255 – Terminación de línea. Ejemplo – 1 placa DUOX Video Marine Digital a 72 monitores a color Accesos 1 x 5483 – Placa de vídeo DUOX Marine Digital. 1 x 5471 – Caja empotrable ST3. 1 x 3071 – Abrepuerta12 VCA. Suministro general de potencia 4 x 4812 – Suministro de potencia 18 VCC 1.5 A. 4 x 3243 – Filtro. 1 x 4800 – Fuente 12 VCA 1.5 A. Principal 72 x 3412 – Monitor LOFT DUOX. 72 x 3415 – Monitor LOFT DUOX. 2 x 3255 – Terminación de línea.

56 ¿Preguntas? DUOX Departamento técnico
