D if T ec UNA COMPAÑÍA PARA LA INNOVACIÓN Competitividad mediante el valor añadido de los productos.

Presentaciones similares


Presentación del tema: "D if T ec UNA COMPAÑÍA PARA LA INNOVACIÓN Competitividad mediante el valor añadido de los productos."— Transcripción de la presentación:

1

2 D if T ec UNA COMPAÑÍA PARA LA INNOVACIÓN Competitividad mediante el valor añadido de los productos

3 Mejorar la competitividad de los clientes posibilitando la innovación de producto mediante la incorporación de tecnología electrónica para realizar nuevas funciones, mejorar las ya existentes o ampliar su portafolio con productos de alto valor añadido. Misión de la compañía 25/04/2014 2

4 D if T ec Presentación del enlace interfono-DECT IFD100 Una nueva aproximación al problema Competitividad mediante el valor añadido de los productos

5 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. Índice de la presentación 25/04/ Concepto básico Dos ejemplos de instalación Proceso de llamada Algunos ejemplos de aplicación Unas palabras para el departamento de marketing ¿Más información? Pulse el botón izquierdo del ratón cuando quiera seguir adelante con la presentación. En determinadas páginas podrá, si lo desea, volver a este índice.

6 Añadir al terminal del interfono la capacidad de enlace con una base DECT manteniendo todas sus funciones y permitiendo la realización de otras nuevas como la recepción de llamadas del portero en teléfonos DECT del usuario. Concepto básico 25/04/2014 5

7 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. Algunos comentarios clarificadores (esperamos) 25/04/ Diftec no desarrolla ni vende productos terminados; es una compañía con vocación OEM. El producto consiste en una plataforma protegida por patente ya concedida que permite el desarrollo rápido de productos basados en el concepto básico. La ventaja principal de la patente es que la conexión a DECT puede hacerse en el terminal, frente a otros productos existentes en el mercado que la hacen en la placa de calle,... … lo que resuelve problemas de cobertura, añade una gran flexibilidad de aplicación y permite la apertura de nuevos mercados. La especificación de los productos finales deben realizarla conjuntamente el cliente y Diftec. Volver al índice

8 Dos ejemplos de instalación 25/04/2014 7

9 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. 4 1 Instalación 4+N. Base y terminal DECT preexistente (puede ser proporcionado como opción junto con el sistema IFD100) Terminal interfono con IFD100 instalado IFD100 integrado en el terminal 8

10 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. Instalación 4+N. 4 1 Sandwich con IFD100 para instalar bajo terminal existente (misma huella) Base y terminal DECT preexistente (puede ser proporcionado como opción junto con el sistema IFD100) IFD100 integrado en sandwich 9 Volver al índice

11 Proceso de llamada 25/04/

12 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. 1.- Activación del sistema 4 1 En reposo el IFD100 se encuentra dormido Cuando un usuario llama lo despierta … 11

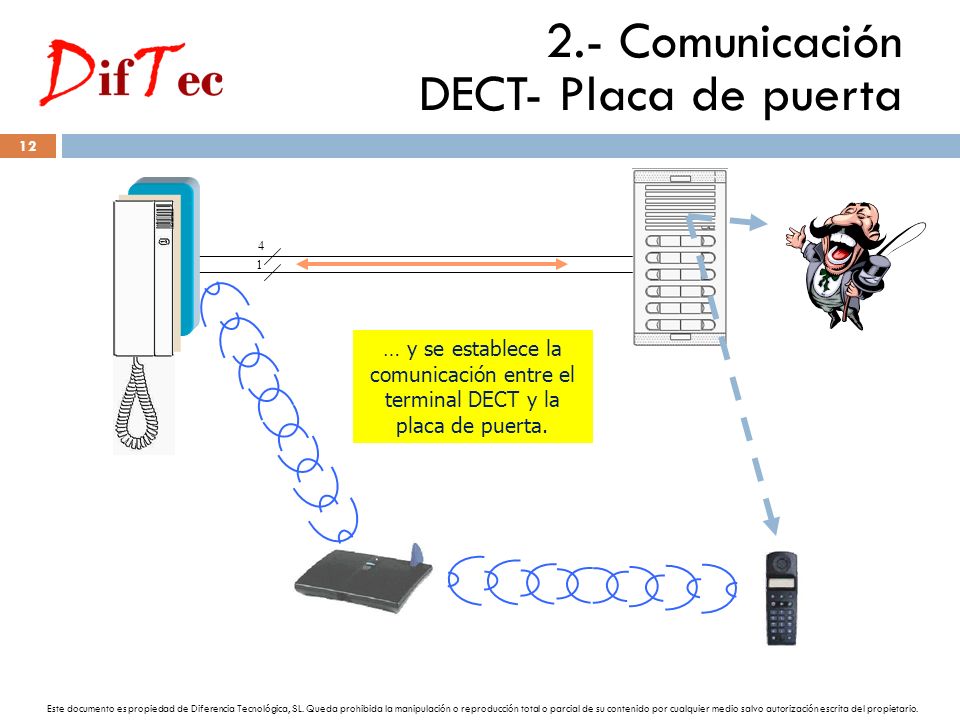

13 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. 2.- Comunicación DECT- Placa de puerta 4 1 … y se establece la comunicación entre el terminal DECT y la placa de puerta. 12

14 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. 3.- Apertura de Puerta desde el terminal DECT 4 1 … La puerta se abre pulsando una clave en el terminal DECT. 13

15 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. 4.- Finalización de la comunicación 4 1 La comunicación se cierra desde el terminal DECT… …y el IFD100 vuelve a dormir. 14 Volver al índice

16 Algunos ejemplos de aplicación 25/04/

17 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. Flexibilidad: microcontrolador con periféricos analógicos y digitales programables. Módulo DECT en PCB separada: sistema en PCB de doble cara. Desactivación de dispositivos según necesidades de la aplicación. Posibilidad de batería de apoyo. Adaptación y protección de señales hacia y desde el IFD100 25/04/ Diagrama de bloques general Función opcional Función básica

18 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. Add-on para una instalación existente Zócalo de bajo perfil compatible con el terminal (sandwich). El IFD100 desactiva los elementos que no se necesitan por lo que no debe requerir redimensionamiento de la alimentación. Sin interfaz de usuario: clave de paso DECT obligada por el IFD100 (Ej.: 0000) 25/04/ Elemento básico adosado a un terminal

19 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. Terminal completo para instalación nueva o sustitución del terminal existente. Se incorporan al módulo básico funciones de audio e interfaz mediante botones y LEDs. El microcontrolador detecta los descolgados del microteléfono y las conexiones DECT para decidir si se permite la conversación tipo conferencia (entre placa de calle, microteléfono y terminal DECT). 25/04/ Terminal con microteléfono y enlace a la red DECT

20 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. Similar al anterior con manos libres. 25/04/ Terminal con manos libres y enlace a la red DECT

21 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. Se añade interfaz mediante display y teclado. Añade al terminal de interfonía todas las funciones de un teléfono DECT completo. Algunas funciones posibles: Introducción de clave de registro en la base DECT Funciones de seguridad Bloqueo de la función DECT Apertura de puerta mediante clave Bloque de la apertura de puerta, … 25/04/ Terminal de interfonía con teléfono inalámbrico DECT

22 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. 25/04/ Mediante desvío de la llamada desde DECT se pueden realizar todas las funciones (comunicación con la puerta y su apertura) desde cualquier teléfono de la red fija o móvil GSM. El microcontrolador puede gestionar protocolos propietarios por lo que el sistema puede aplicarse a sistemas digitales Además de las ventajas señaladas, tiene un coste competitivo con respecto a las soluciones de placa de puerta existentes en el mercado. El consumo del módulo inactivo es de aproximadamente 5mA (50mA activo). Podría añadirse una pila o batería para instalaciones sin hilo de alimentación. Volver al índice Últimos comentarios sobre la aplicación

23 Unas palabras para el departamento de marketing 25/04/

24 Este documento es propiedad de Diferencia Tecnológica, SL. Queda prohibida la manipulación o reproducción total o parcial de su contenido por cualquier medio salvo autorización escrita del propietario. Unas palabras para el departamento de marketing 25/04/ Para el departamento de marketing estratégico: En un momento de crisis del mercado de nueva construcción, el IFD100 abre la posibilidad de atacar un nuevo mercado (nuevo, pero, para clientes propios, perfectamente identificado): el add-on a las instalaciones existentes. Para el departamento de definición de producto: Añade valor al interfono. Un concepto de gran flexibilidad capaz de adaptarse a un gran números de especificaciones de producto. Para el departamento de análisis de mercado: Rompe el límite de la casa unifamiliar de los sistemas similares existentes, siendo aplicable a comunidades de vecinos… … pero pudiendo venderse, en el caso de instalaciones existentes, al usuario de un piso sin intervención de la comunidad. Volver al índice

25 Si desean ampliar la información: Gracias por su atención 25/04/ Volver al índice
