Presentación de Trabajo de Fin de Máster PROPUESTA DE BÚSQUEDA SEMÁNTICA: APLICACIÓN AL CATÁLOGO DE MAPAS, PLANOS Y DIBUJOS DEL ARCHIVO GENERAL DE SIMANCAS.

Presentación del tema: "Presentación de Trabajo de Fin de Máster PROPUESTA DE BÚSQUEDA SEMÁNTICA: APLICACIÓN AL CATÁLOGO DE MAPAS, PLANOS Y DIBUJOS DEL ARCHIVO GENERAL DE SIMANCAS."— Transcripción de la presentación:

1 Presentación de Trabajo de Fin de Máster PROPUESTA DE BÚSQUEDA SEMÁNTICA: APLICACIÓN AL CATÁLOGO DE MAPAS, PLANOS Y DIBUJOS DEL ARCHIVO GENERAL DE SIMANCAS Máster en Lenguajes y Sistemas Informáticos: Tecnologías del Lenguaje en la Web Universidad de Educación a Distancia Marzo 2013 Autor: José Alberto Benítez Andrades Directora: Ana Mª García Serrano

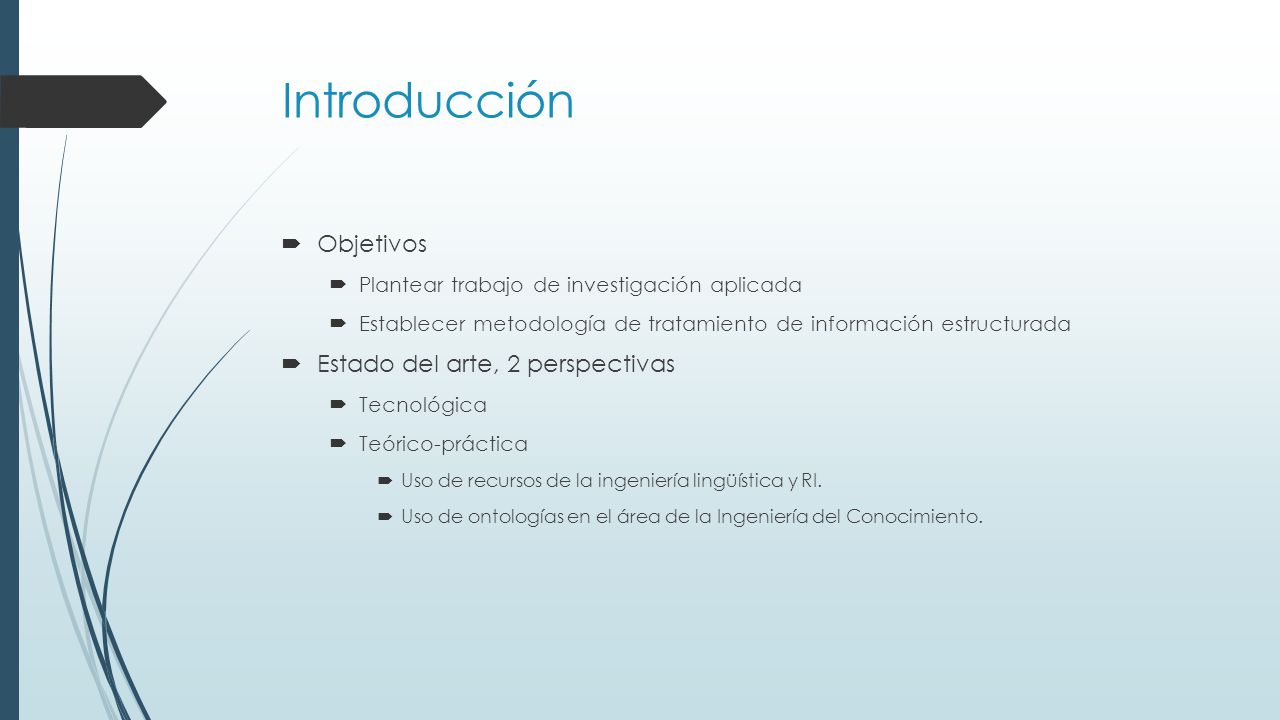

2 Introducción Objetivos Estado del arte, 2 perspectivas
Plantear trabajo de investigación aplicada Establecer metodología de tratamiento de información estructurada Estado del arte, 2 perspectivas Tecnológica Teórico-práctica Uso de recursos de la ingeniería lingüística y RI. Uso de ontologías en el área de la Ingeniería del Conocimiento.

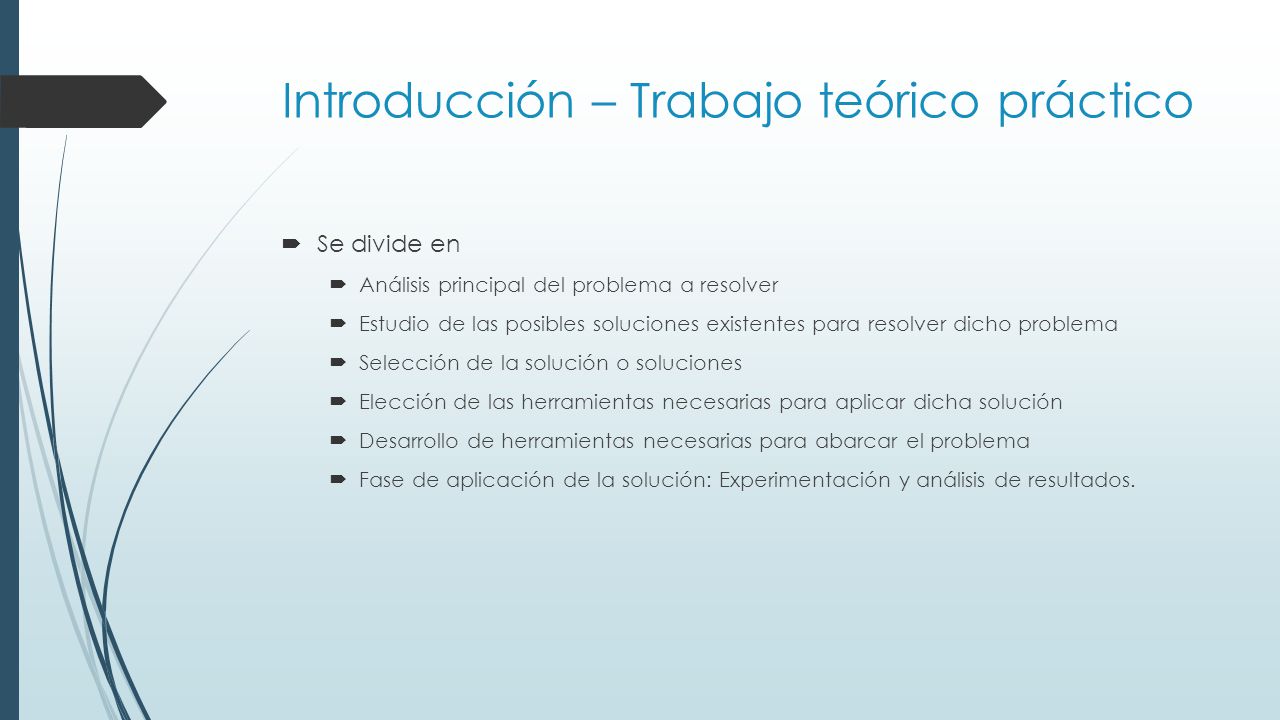

3 Introducción – Trabajo teórico práctico
Se divide en Análisis principal del problema a resolver Estudio de las posibles soluciones existentes para resolver dicho problema Selección de la solución o soluciones Elección de las herramientas necesarias para aplicar dicha solución Desarrollo de herramientas necesarias para abarcar el problema Fase de aplicación de la solución: Experimentación y análisis de resultados.

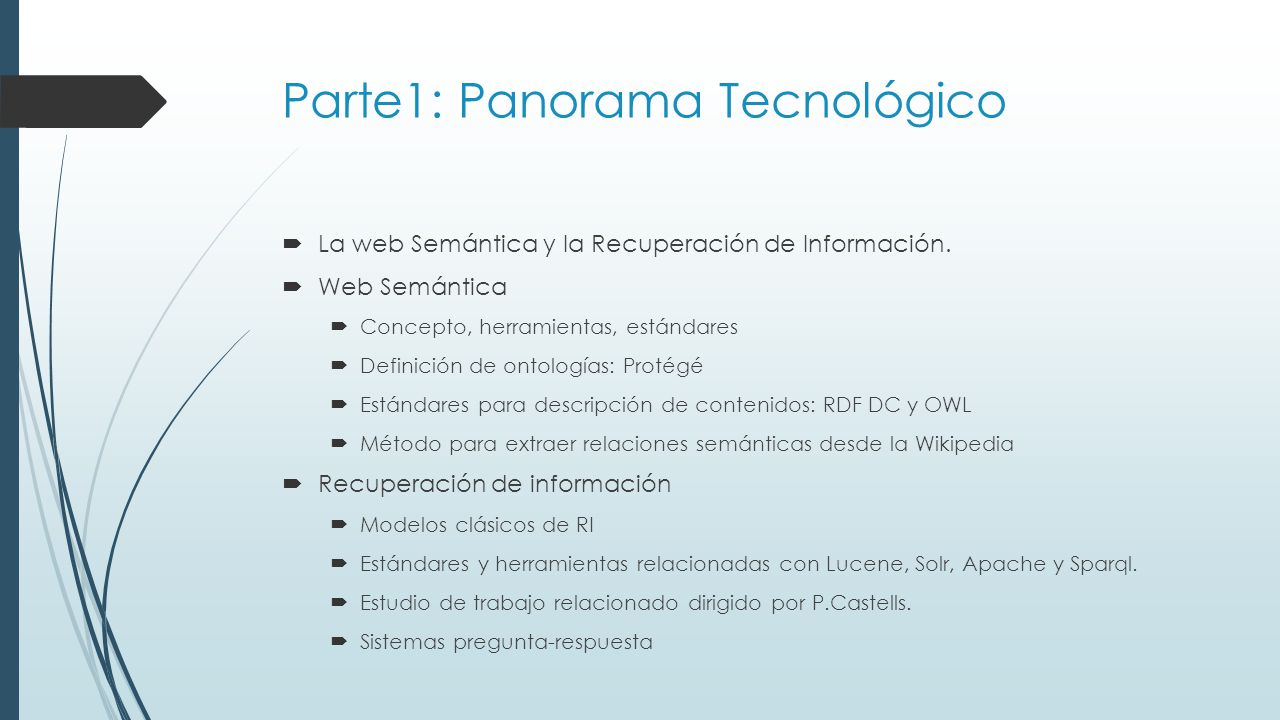

4 Parte1: Panorama Tecnológico
La web Semántica y la Recuperación de Información. Web Semántica Concepto, herramientas, estándares Definición de ontologías: Protégé Estándares para descripción de contenidos: RDF DC y OWL Método para extraer relaciones semánticas desde la Wikipedia Recuperación de información Modelos clásicos de RI Estándares y herramientas relacionadas con Lucene, Solr, Apache y Sparql. Estudio de trabajo relacionado dirigido por P.Castells. Sistemas pregunta-respuesta

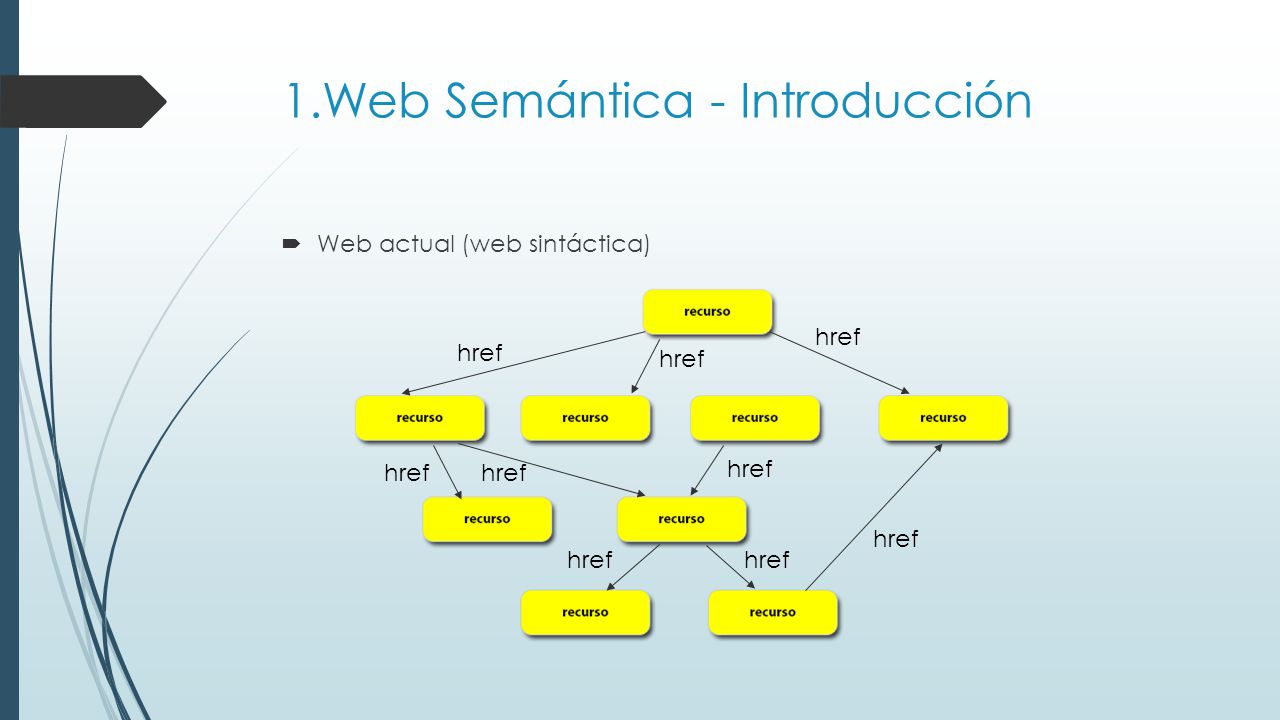

5 1.Web Semántica - Introducción
Web actual (web sintáctica) href href href href href href href href href

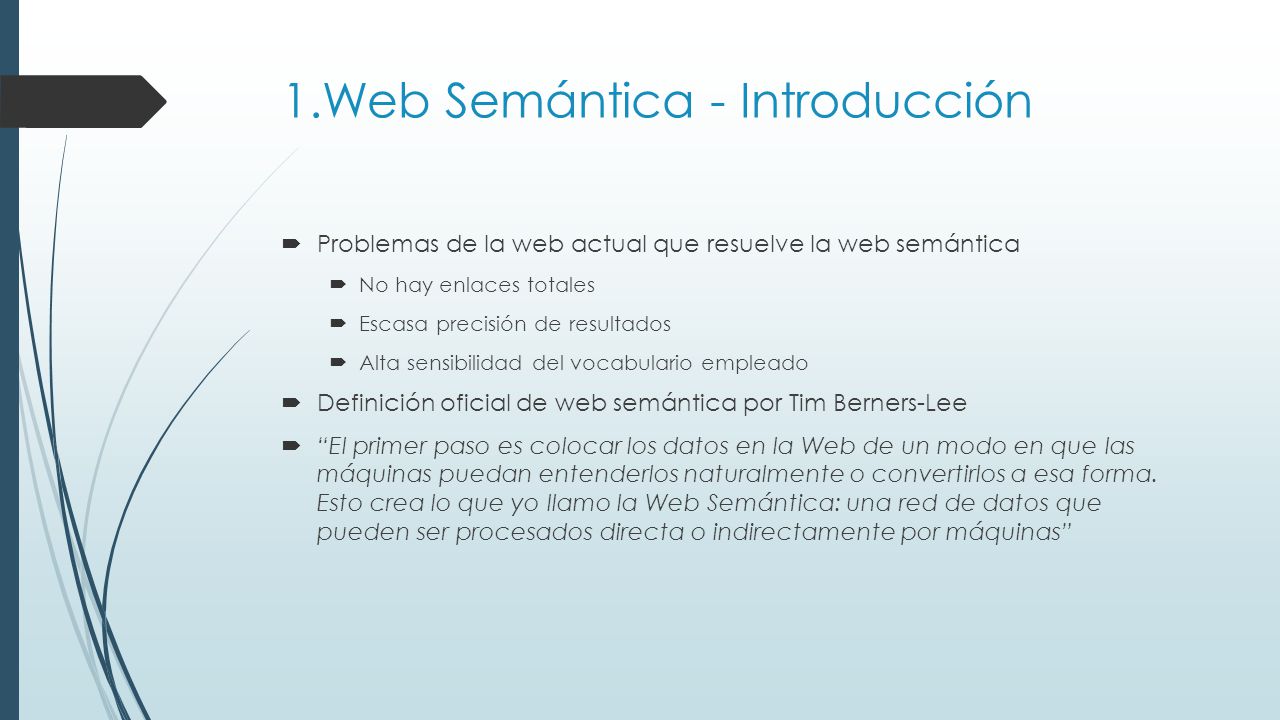

6 1.Web Semántica - Introducción
Problemas de la web actual que resuelve la web semántica No hay enlaces totales Escasa precisión de resultados Alta sensibilidad del vocabulario empleado Definición oficial de web semántica por Tim Berners-Lee “El primer paso es colocar los datos en la Web de un modo en que las máquinas puedan entenderlos naturalmente o convertirlos a esa forma. Esto crea lo que yo llamo la Web Semántica: una red de datos que pueden ser procesados directa o indirectamente por máquinas”

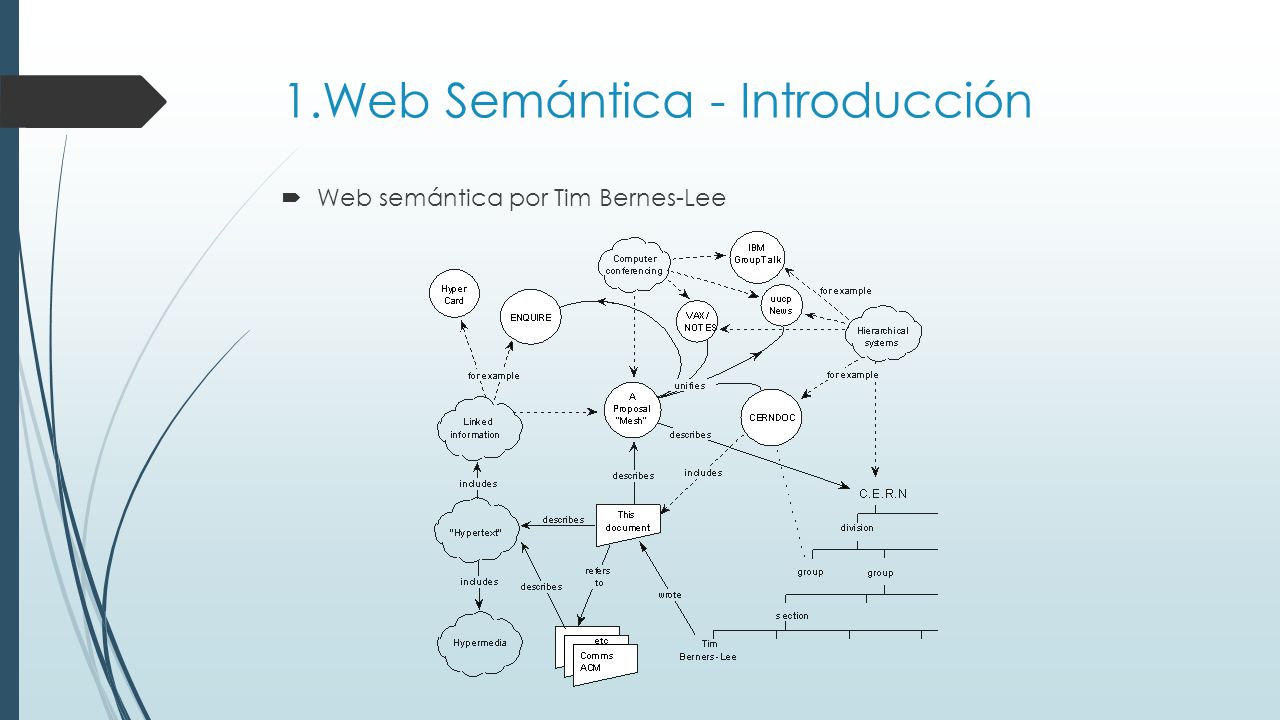

7 1.Web Semántica - Introducción
Web semántica por Tim Bernes-Lee

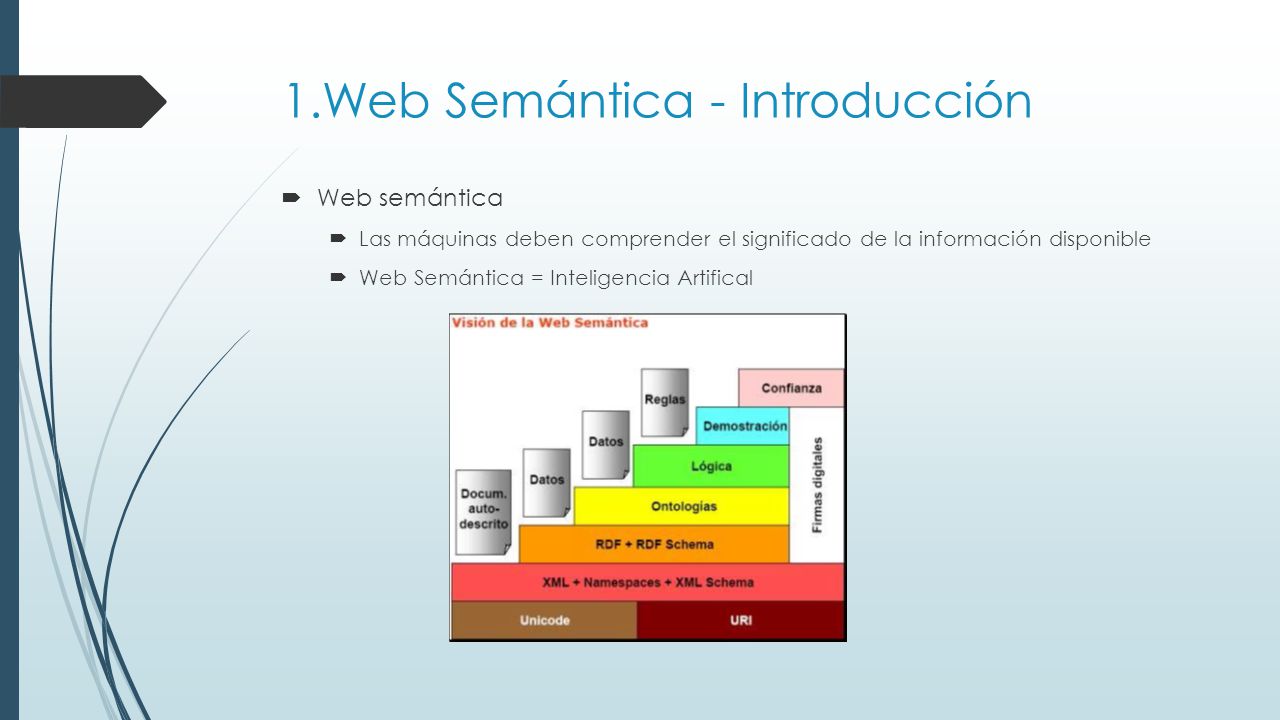

8 1.Web Semántica - Introducción
Las máquinas deben comprender el significado de la información disponible Web Semántica = Inteligencia Artifical

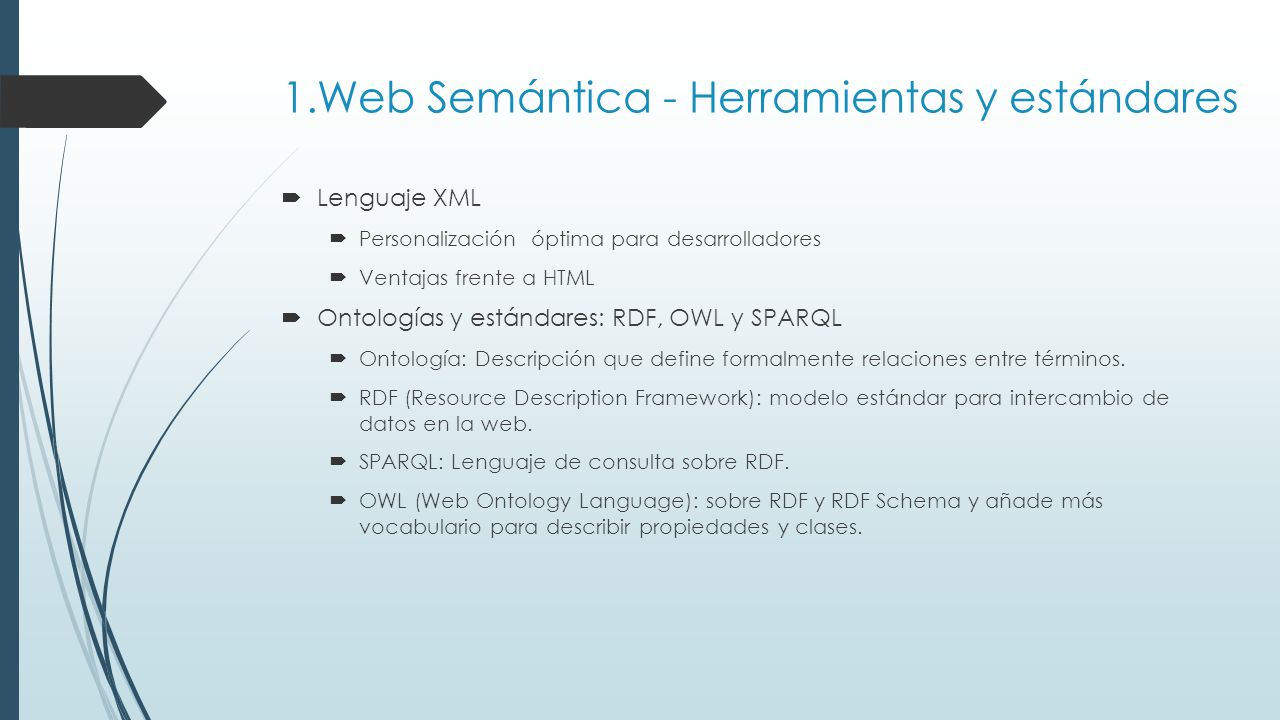

9 1.Web Semántica - Herramientas y estándares
Lenguaje XML Personalización óptima para desarrolladores Ventajas frente a HTML Ontologías y estándares: RDF, OWL y SPARQL Ontología: Descripción que define formalmente relaciones entre términos. RDF (Resource Description Framework): modelo estándar para intercambio de datos en la web. SPARQL: Lenguaje de consulta sobre RDF. OWL (Web Ontology Language): sobre RDF y RDF Schema y añade más vocabulario para describir propiedades y clases.

10 1.Web Semántica – Herramientas de desarrollo
Protégé Editor de ontologías gratuito y de código abierto Conjunto de herramientas para construir modelos de dominio Escrita en JAVA 2 Modos de modelado Protégé-frames Protégé-OWL

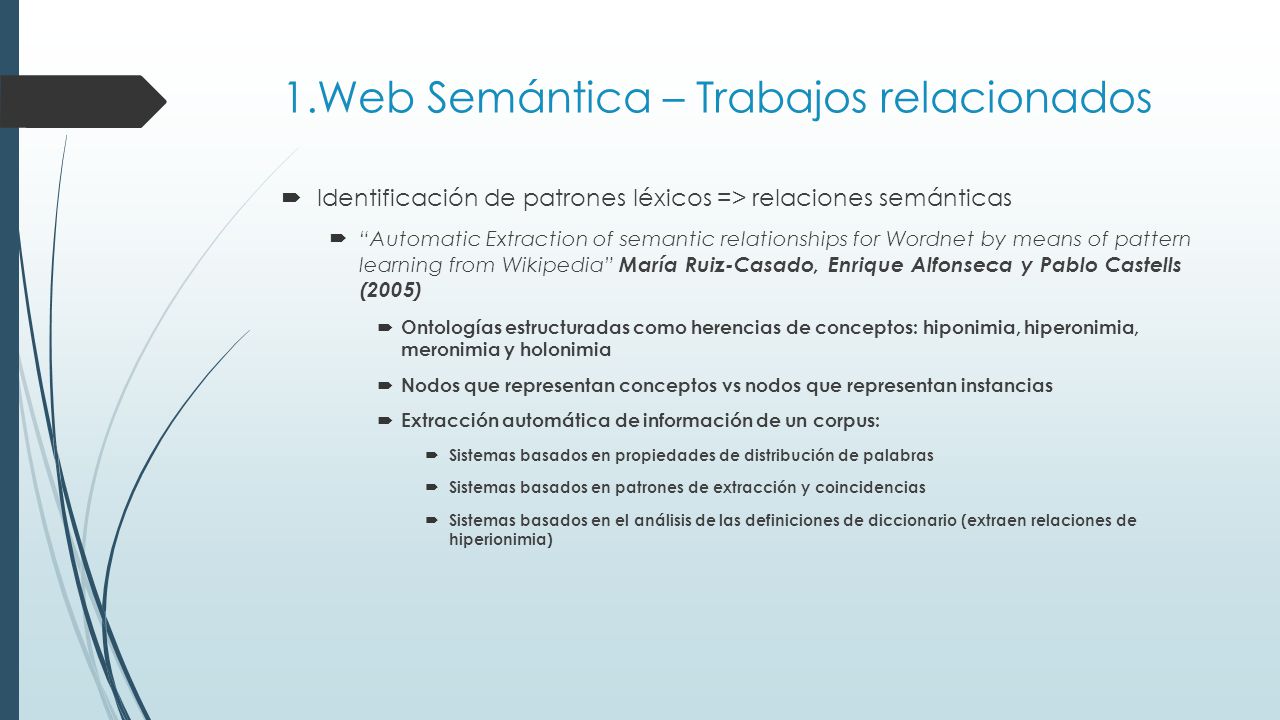

11 1.Web Semántica – Trabajos relacionados
Identificación de patrones léxicos => relaciones semánticas “Automatic Extraction of semantic relationships for Wordnet by means of pattern learning from Wikipedia” María Ruiz-Casado, Enrique Alfonseca y Pablo Castells (2005) Ontologías estructuradas como herencias de conceptos: hiponimia, hiperonimia, meronimia y holonimia Nodos que representan conceptos vs nodos que representan instancias Extracción automática de información de un corpus: Sistemas basados en propiedades de distribución de palabras Sistemas basados en patrones de extracción y coincidencias Sistemas basados en el análisis de las definiciones de diccionario (extraen relaciones de hiperionimia)

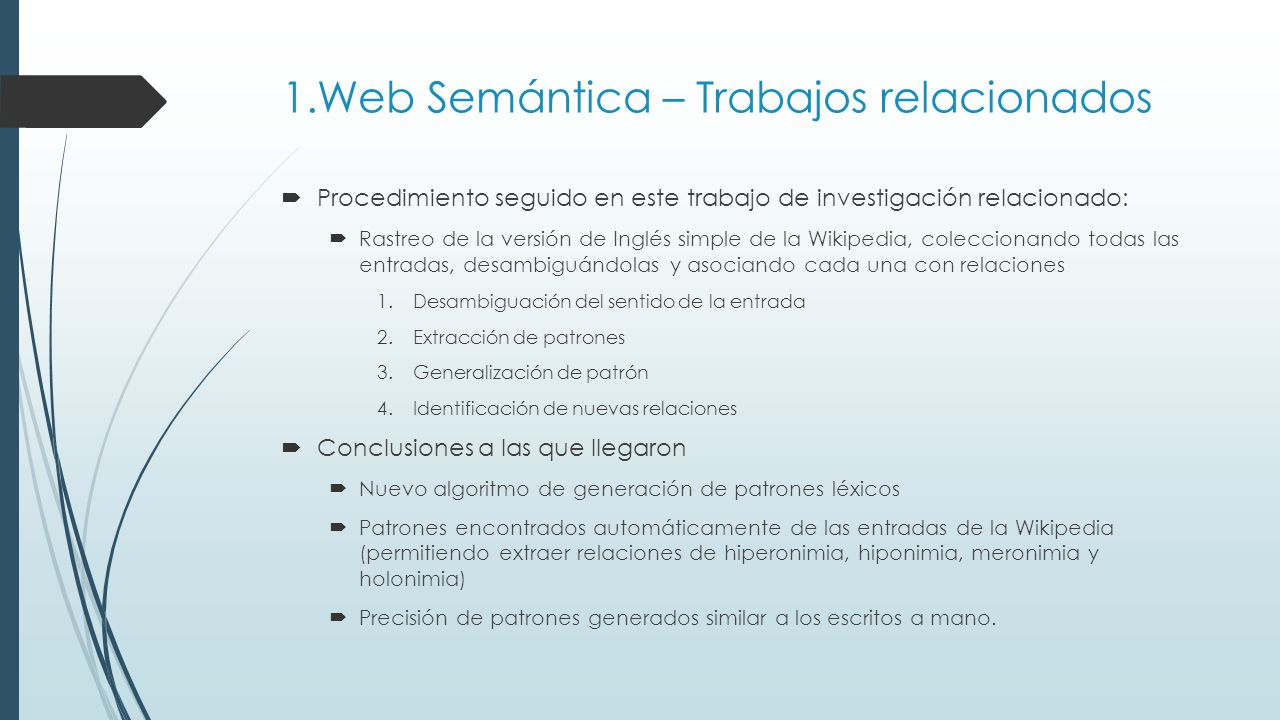

12 1.Web Semántica – Trabajos relacionados
Procedimiento seguido en este trabajo de investigación relacionado: Rastreo de la versión de Inglés simple de la Wikipedia, coleccionando todas las entradas, desambiguándolas y asociando cada una con relaciones Desambiguación del sentido de la entrada Extracción de patrones Generalización de patrón Identificación de nuevas relaciones Conclusiones a las que llegaron Nuevo algoritmo de generación de patrones léxicos Patrones encontrados automáticamente de las entradas de la Wikipedia (permitiendo extraer relaciones de hiperonimia, hiponimia, meronimia y holonimia) Precisión de patrones generados similar a los escritos a mano.

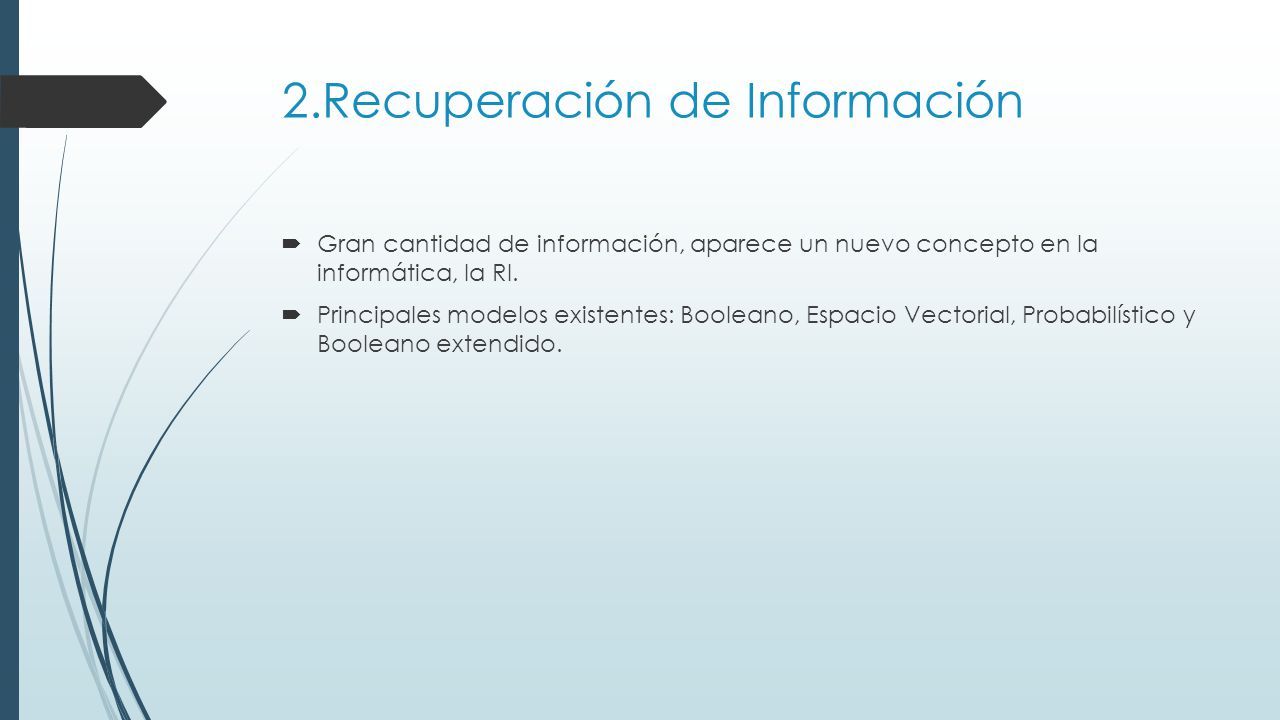

13 2.Recuperación de Información
Gran cantidad de información, aparece un nuevo concepto en la informática, la RI. Principales modelos existentes: Booleano, Espacio Vectorial, Probabilístico y Booleano extendido.

14 2.RI: Herramientas Lucene Librería de RI escrita en JAVA
Se ha convertido en un estándar Capaz de indexar y realizar búsqueda sobre cualquier conjunto de datos textual Aporta: Análisis de documento Indexado de documentos Construcción de consulta Ejecución de consulta

15 2.RI: Herramientas Componentes de Lucene

16 2.RI: Herramientas Apache Solr Plataforma de búsqueda basada en Lucene
Características principales: Búsquedas de texto Clustering dinámico Manejo de documentos enriquecidos Es escalable, permite realizar búsquedas distribuidas y replicación de índices, Proporciona los datos en diferentes formatos, ventajas para el desarrollador Se divide en Índice y Servidor

17 2.RI: Herramientas Apache Solr - Partes

18 2.RI: Herramientas Apache Solr - Partes

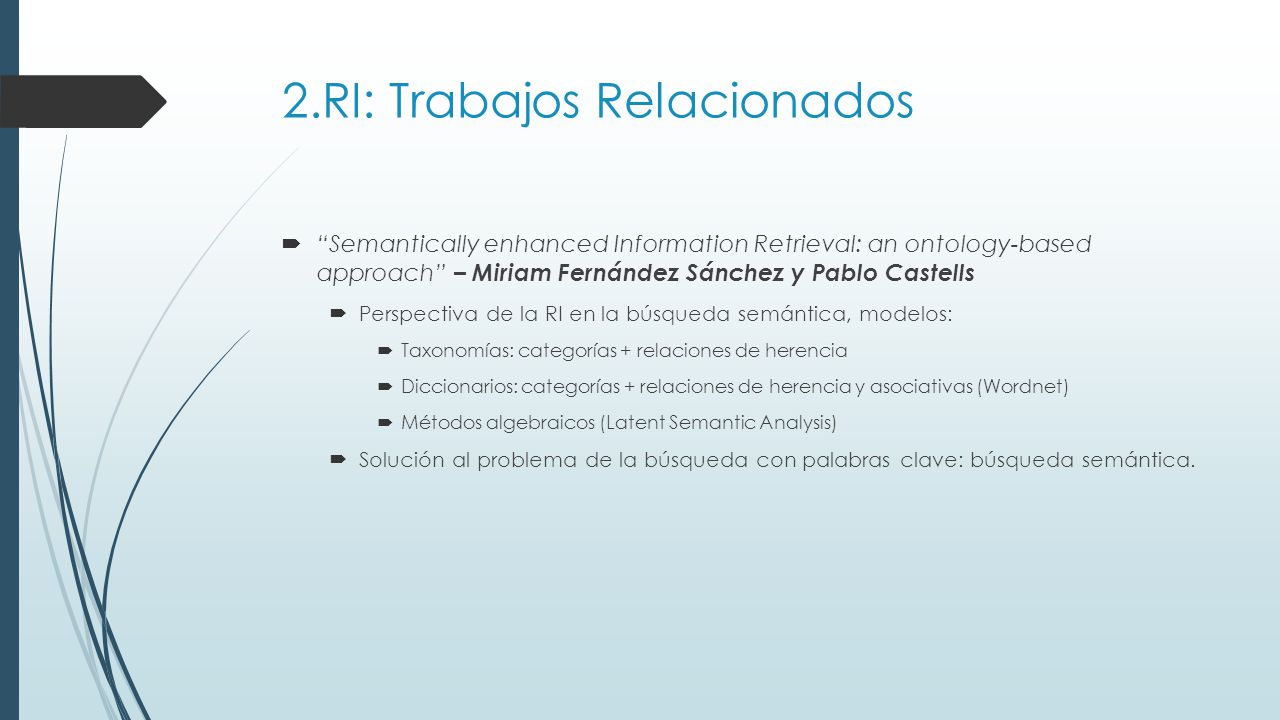

19 2.RI: Trabajos Relacionados
“Semantically enhanced Information Retrieval: an ontology-based approach” – Miriam Fernández Sánchez y Pablo Castells Perspectiva de la RI en la búsqueda semántica, modelos: Taxonomías: categorías + relaciones de herencia Diccionarios: categorías + relaciones de herencia y asociativas (Wordnet) Métodos algebraicos (Latent Semantic Analysis) Solución al problema de la búsqueda con palabras clave: búsqueda semántica.

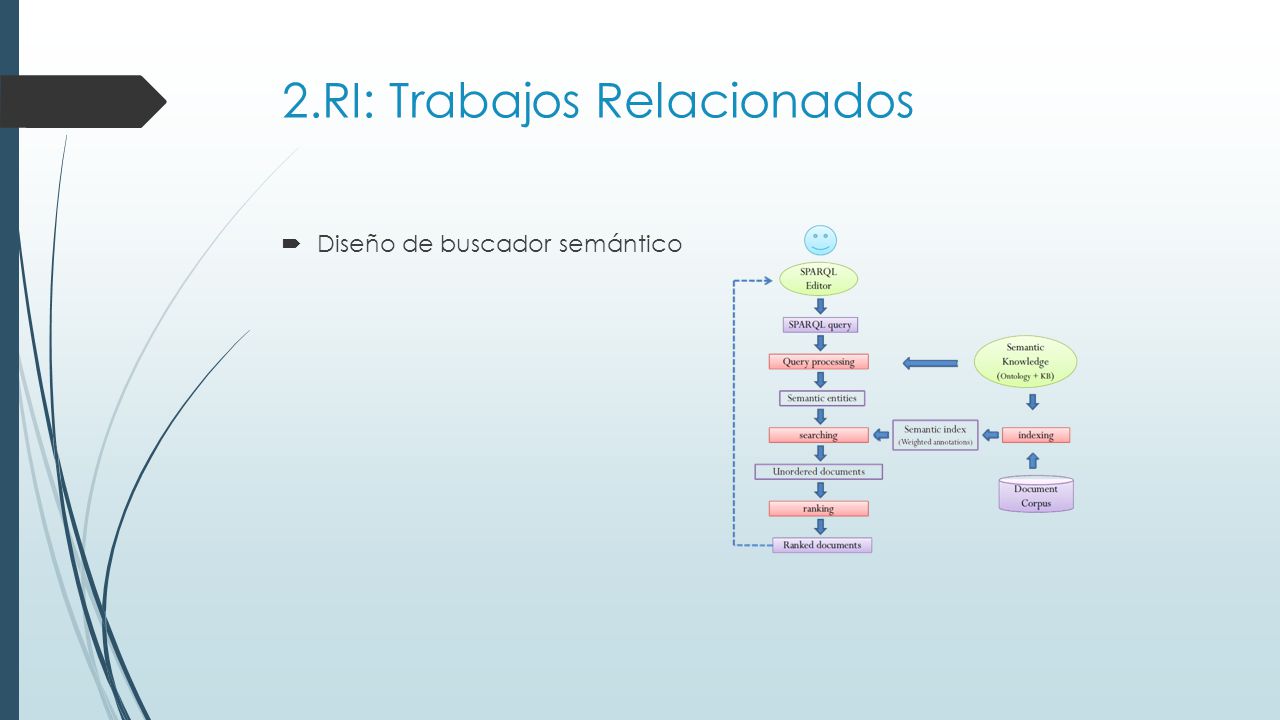

20 2.RI: Trabajos Relacionados
Diseño de buscador semántico

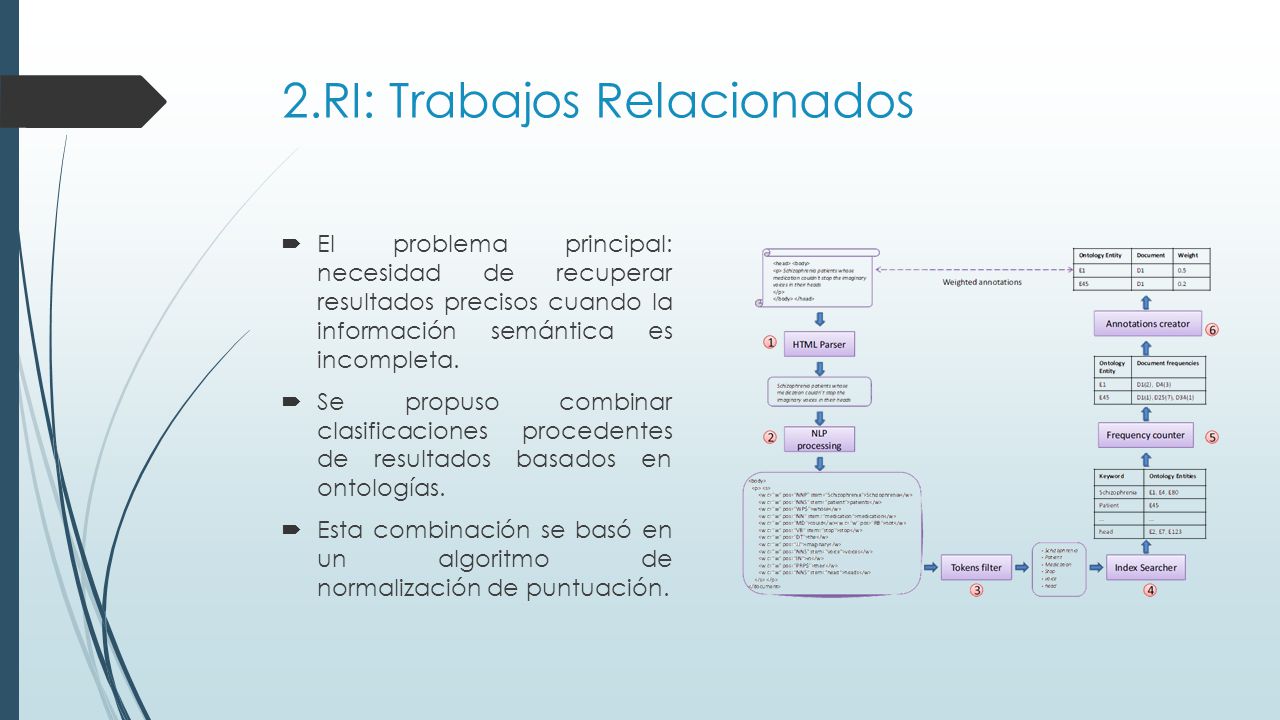

21 2.RI: Trabajos Relacionados
El problema principal: necesidad de recuperar resultados precisos cuando la información semántica es incompleta. Se propuso combinar clasificaciones procedentes de resultados basados en ontologías. Esta combinación se basó en un algoritmo de normalización de puntuación.

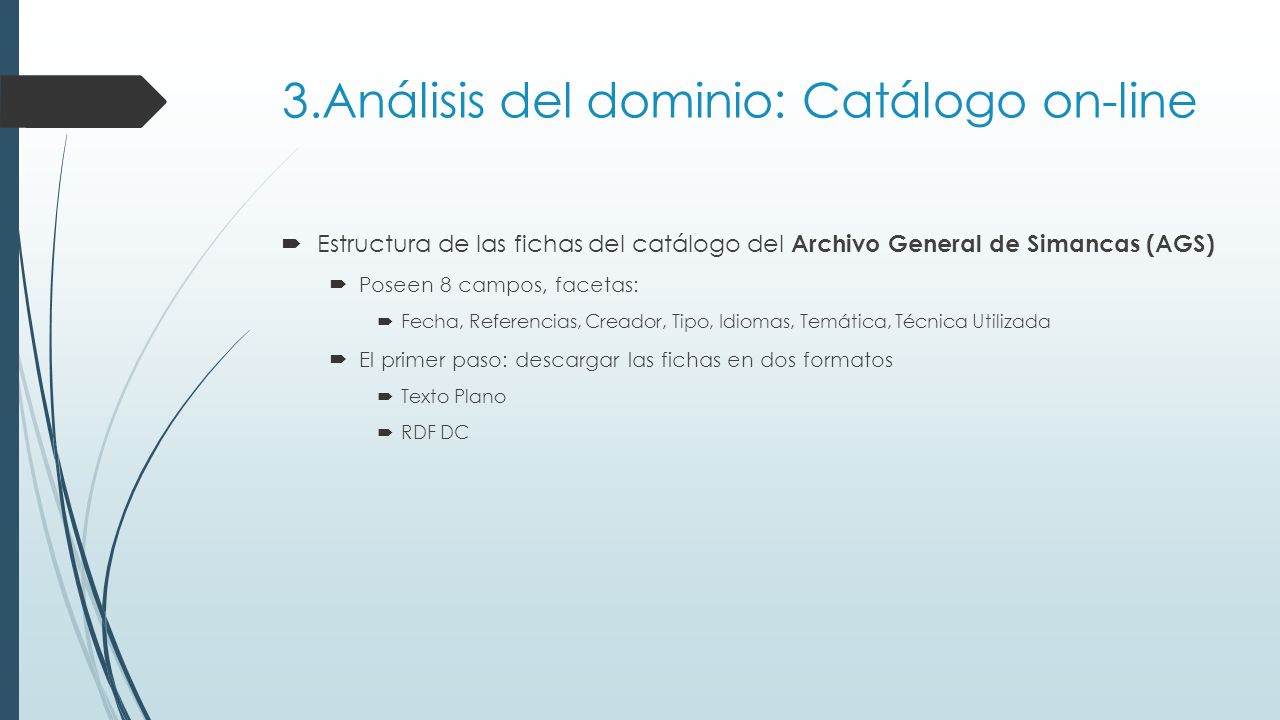

22 3.Análisis del dominio: Catálogo on-line
Estructura de las fichas del catálogo del Archivo General de Simancas (AGS) Poseen 8 campos, facetas: Fecha, Referencias, Creador, Tipo, Idiomas, Temática, Técnica Utilizada El primer paso: descargar las fichas en dos formatos Texto Plano RDF DC

23 3.Análisis del dominio: Catálogo on-line
Web de AGS: cbae/es/consulta/res ultados_busqueda.c md?tipo_busqueda= mapas_planos_dibujo s&posicion=1&id=304 85

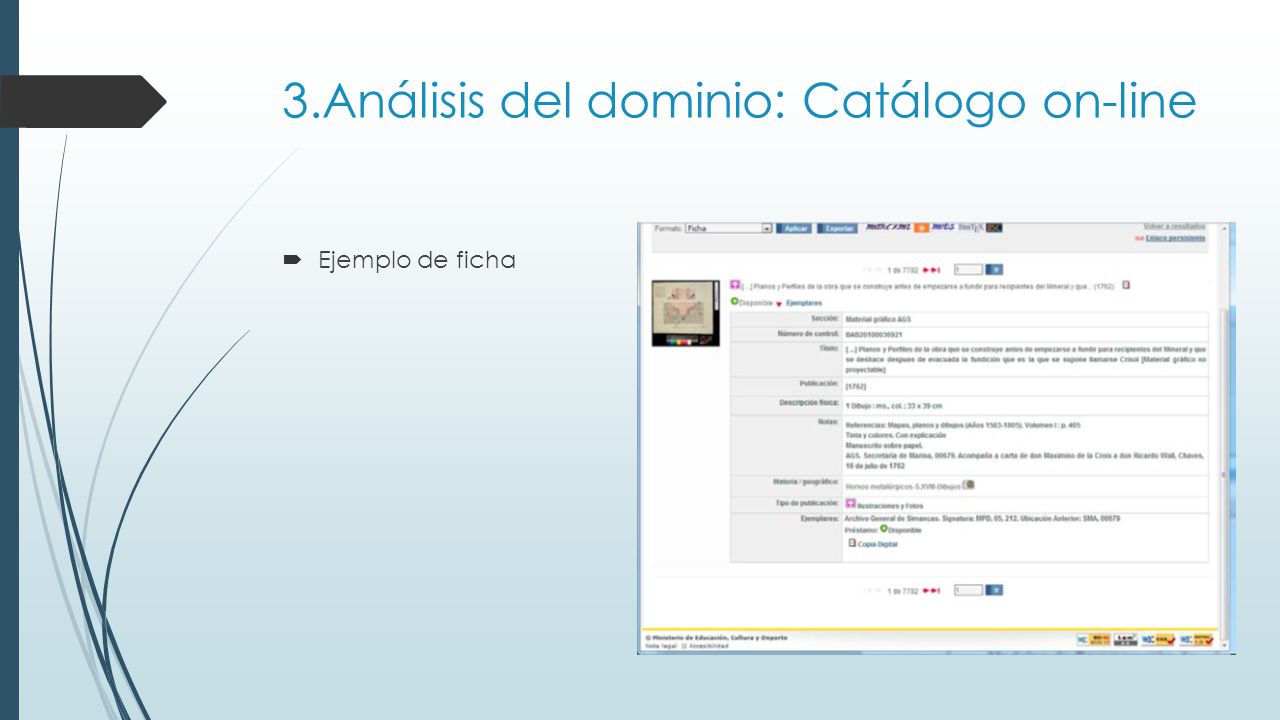

24 3.Análisis del dominio: Catálogo on-line
Ejemplo de ficha

25 Parte 2: Trabajo realizado y experimentos
7792 fichas obtenidas del AGS Necesidad de realizar un buscador semántico. División del trabajo para conseguir la realización de este buscador: Desarrollo del entorno para la experimentación Incorporación de información disponible ene l formato estándar decidido Realización de tres aproximaciones de almacenamiento del catálogo Descripción del esquema de trabajo planteado y finalmente realizado sobre búsqueda semántica. Generación de conjunto de preguntas y comparación entre buscador textual y ontológico. Desarrollo de buscador textual y buscador basado en facetas. Comparación de aproximaciones con TRECEval. No se puedo realizar de forma completa debido a la falta de disponibilidad de juicios de relevancia.

26 4.Propuestas para almacenamiento del catálogo y gestión de la búsqueda
El primer paso, descargar las fichas en RDF DC y texto plano Trabajar con Protégé: necesidad de convertir RDF DC a OWL Para ello, se desarrolla una herramienta (parser) que realiza esta conversión Búsquedas textuales: Apache Solr Instalación de servidor completo de Apache Solr Creación de dos directorios: fichas facetadas y sin facetar Indexación en lenguaje BASH para ambos casos

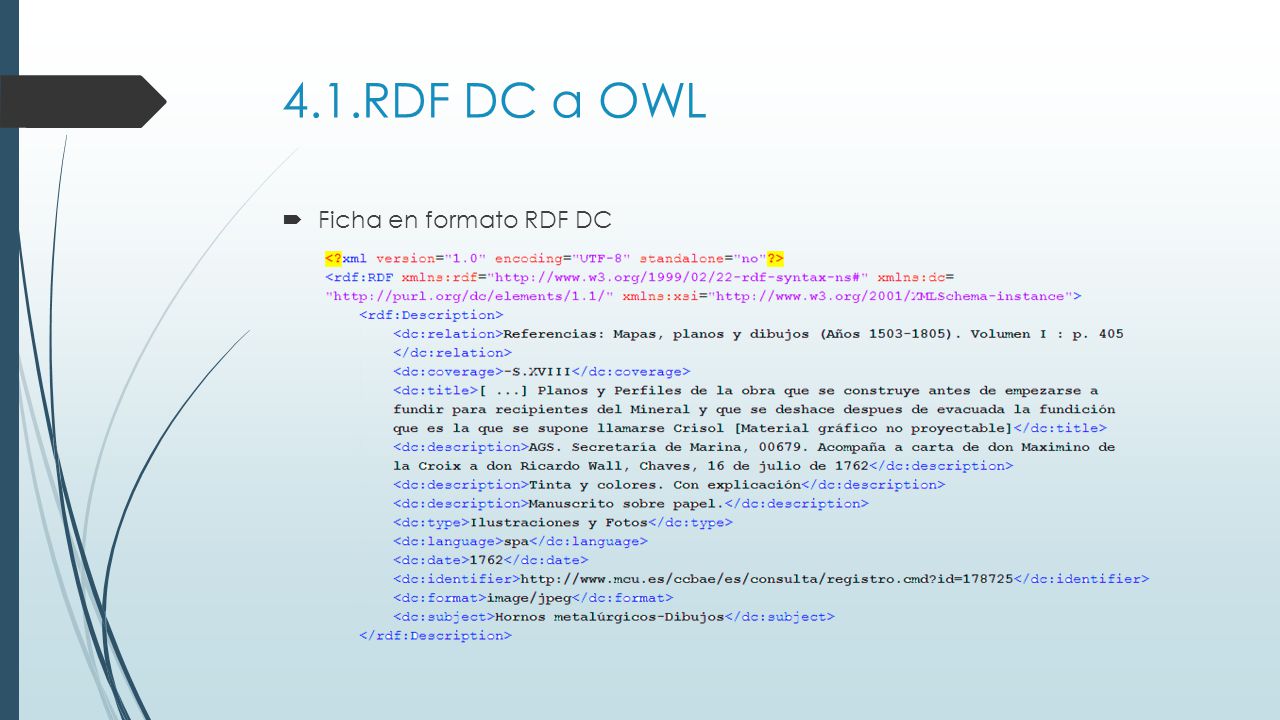

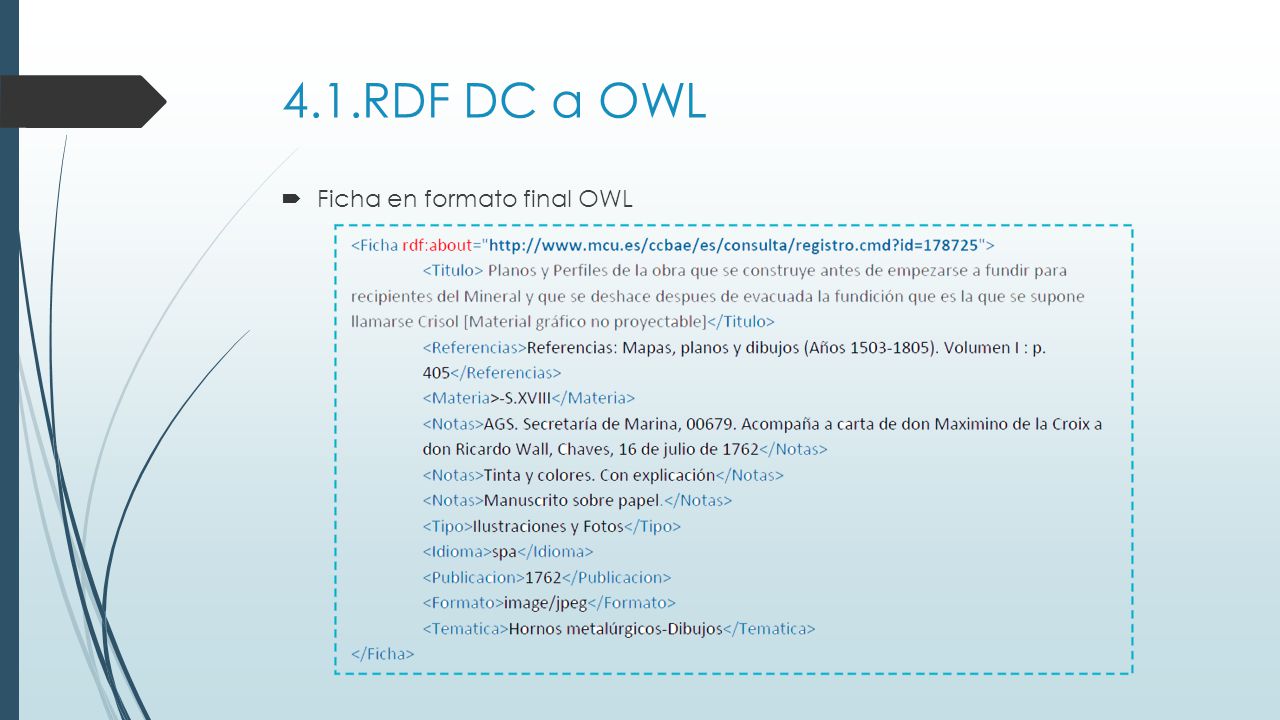

27 4.1.RDF DC a OWL Ficha en formato RDF DC

28 4.1.RDF DC a OWL Ficha en formato final OWL

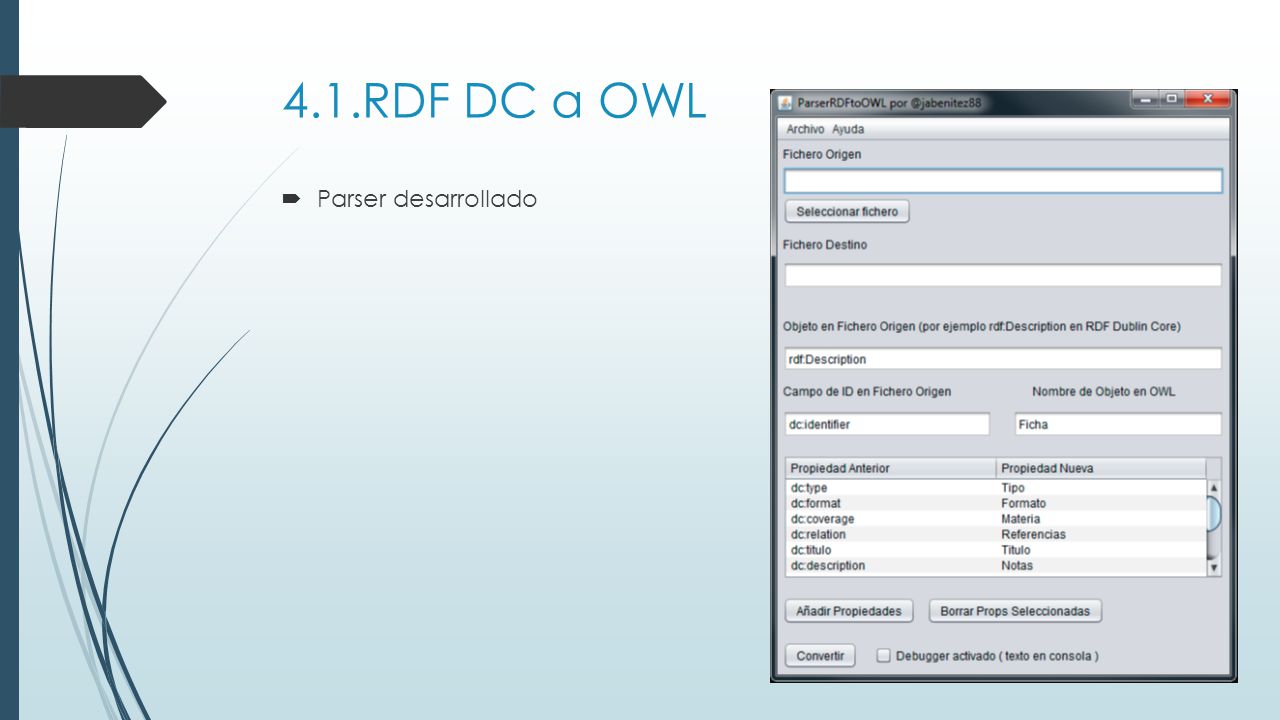

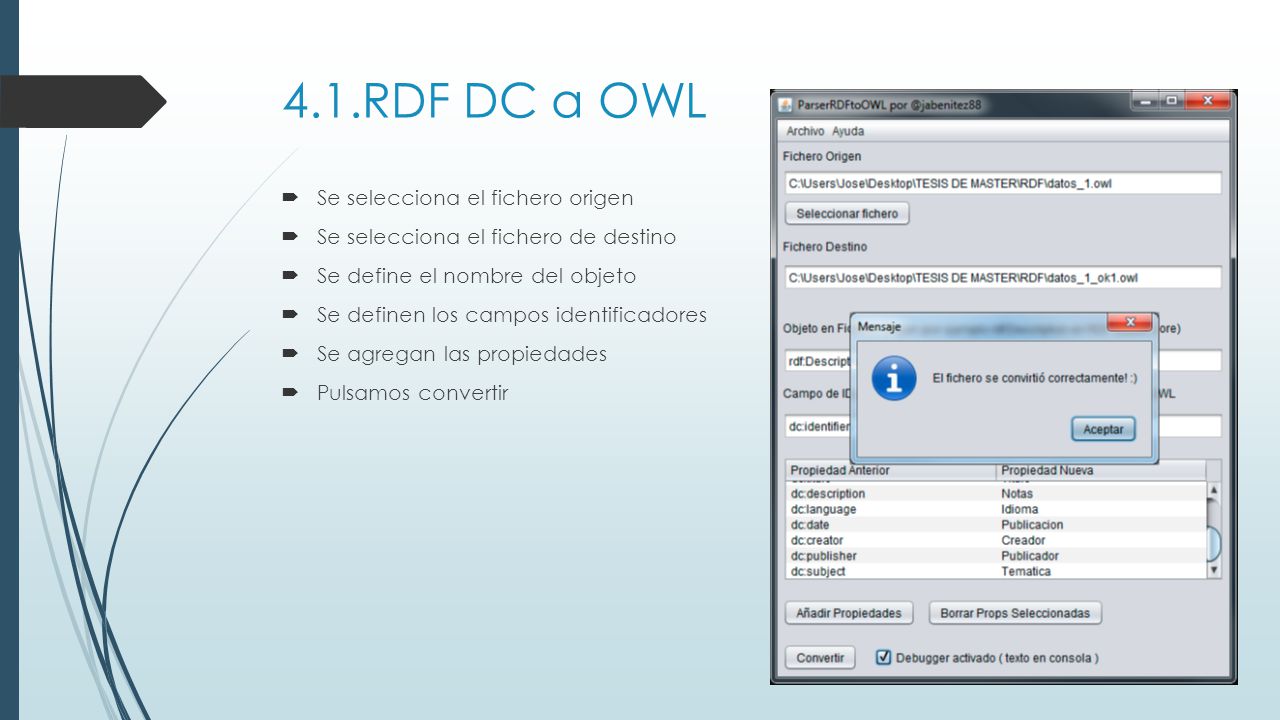

29 4.1.RDF DC a OWL Parser desarrollado

30 4.1.RDF DC a OWL Se selecciona el fichero origen
Se selecciona el fichero de destino Se define el nombre del objeto Se definen los campos identificadores Se agregan las propiedades Pulsamos convertir

31 4.1.RDF DC a OWL Ficheros obtenidos

32 4.2.Modelo Ontológico con Protégé
Cargamos el fichero .owl

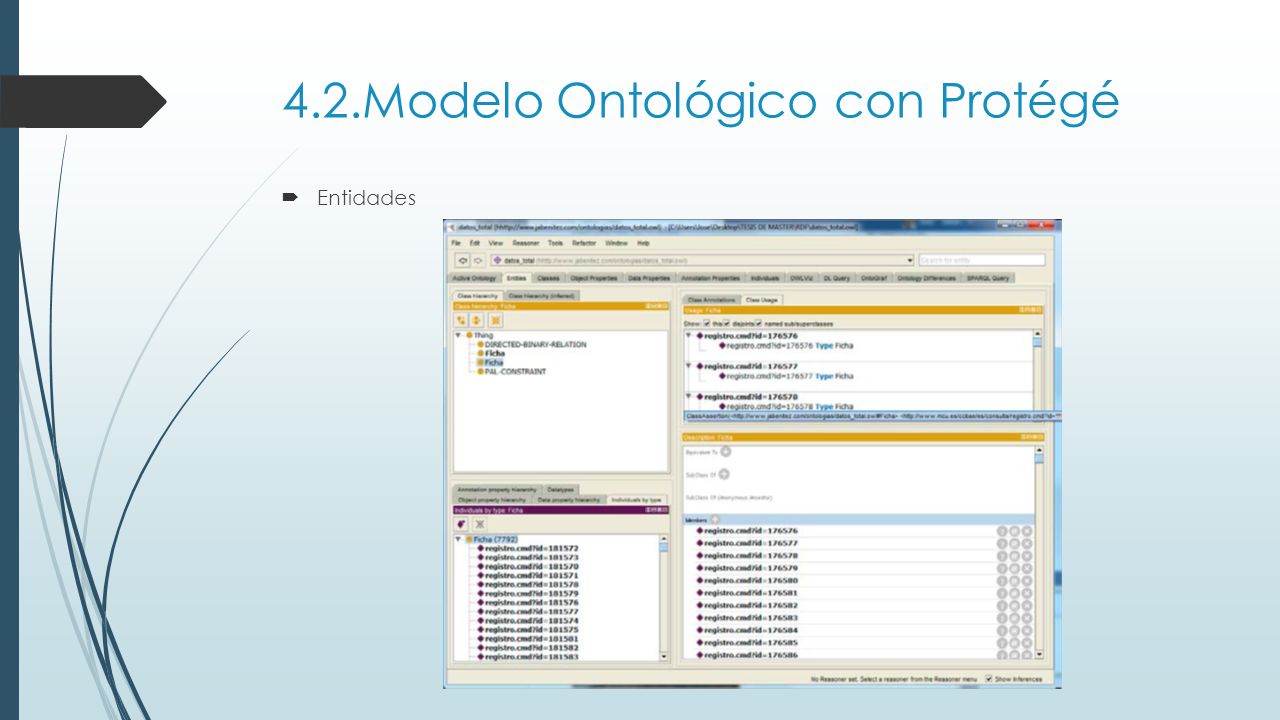

33 4.2.Modelo Ontológico con Protégé
Entidades

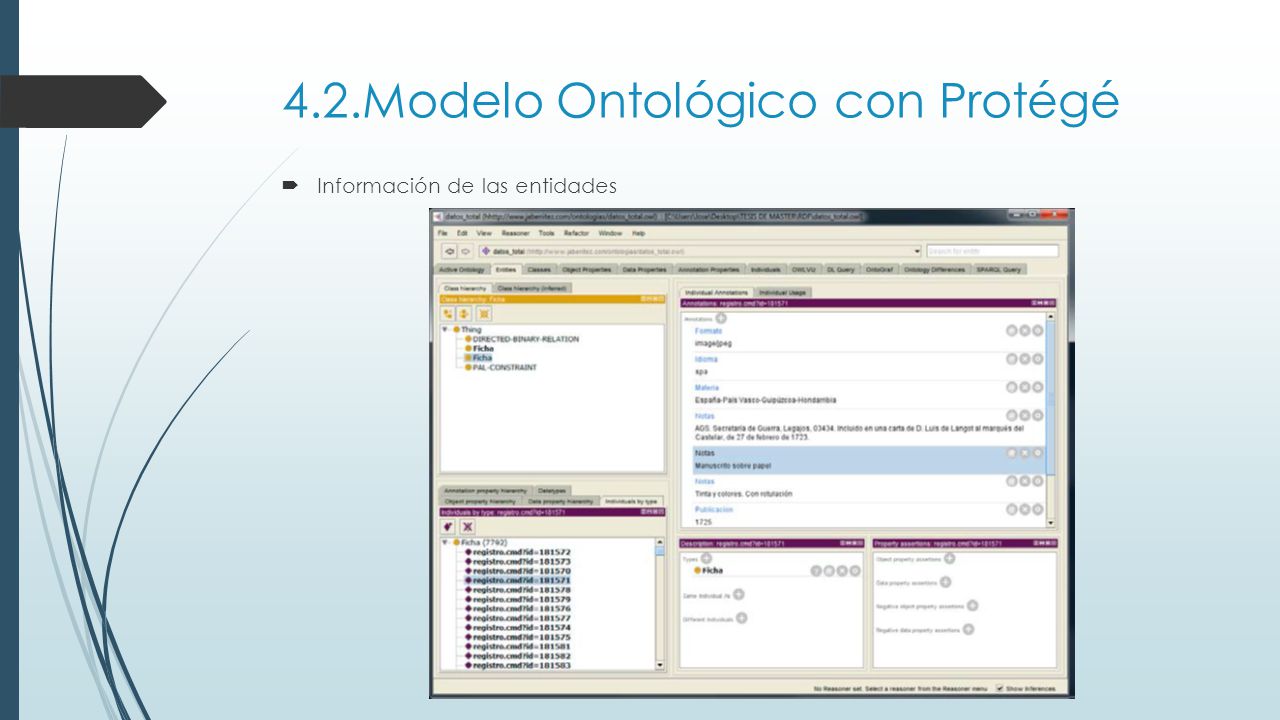

34 4.2.Modelo Ontológico con Protégé
Información de las entidades

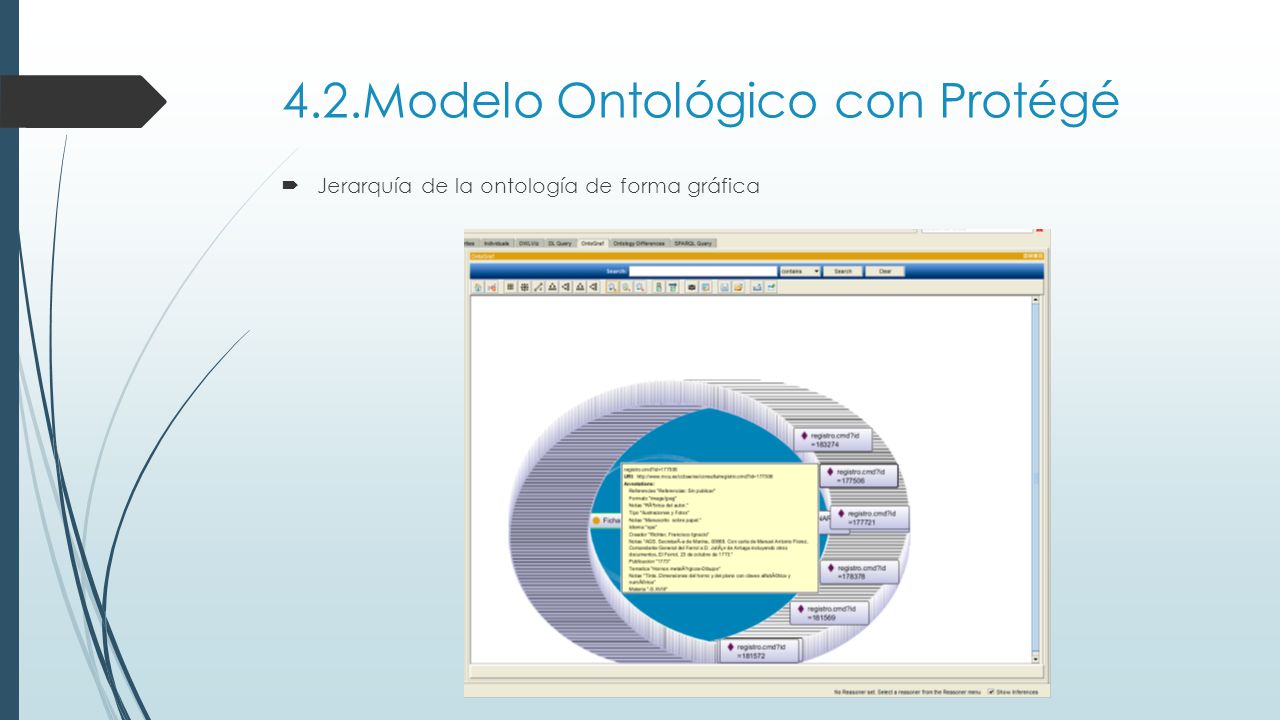

35 4.2.Modelo Ontológico con Protégé
Jerarquía de la ontología de forma gráfica

36 4.3.Modelo textual con Solr
Una vez instalado Apache Solr, el siguiente paso es crear los directorios donde se almacenan las fichas categorizadas por sus características y sin categorizar, para poder hacer una comparación en la búsqueda de los resultados en ambos casos. Antes de realizar la indexación, se debe eliminar del fichero los caracteres de control que puedan provocar un fallo por parte del indexador.

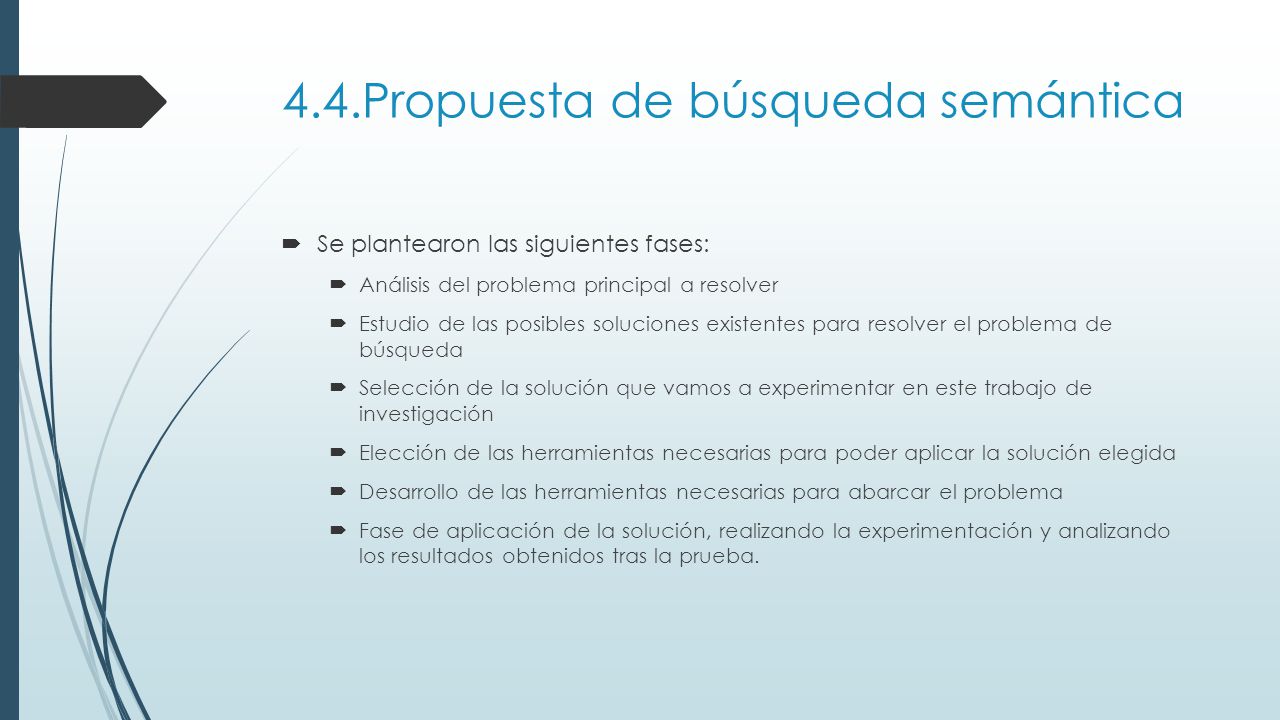

37 4.4.Propuesta de búsqueda semántica
Se plantearon las siguientes fases: Análisis del problema principal a resolver Estudio de las posibles soluciones existentes para resolver el problema de búsqueda Selección de la solución que vamos a experimentar en este trabajo de investigación Elección de las herramientas necesarias para poder aplicar la solución elegida Desarrollo de las herramientas necesarias para abarcar el problema Fase de aplicación de la solución, realizando la experimentación y analizando los resultados obtenidos tras la prueba.

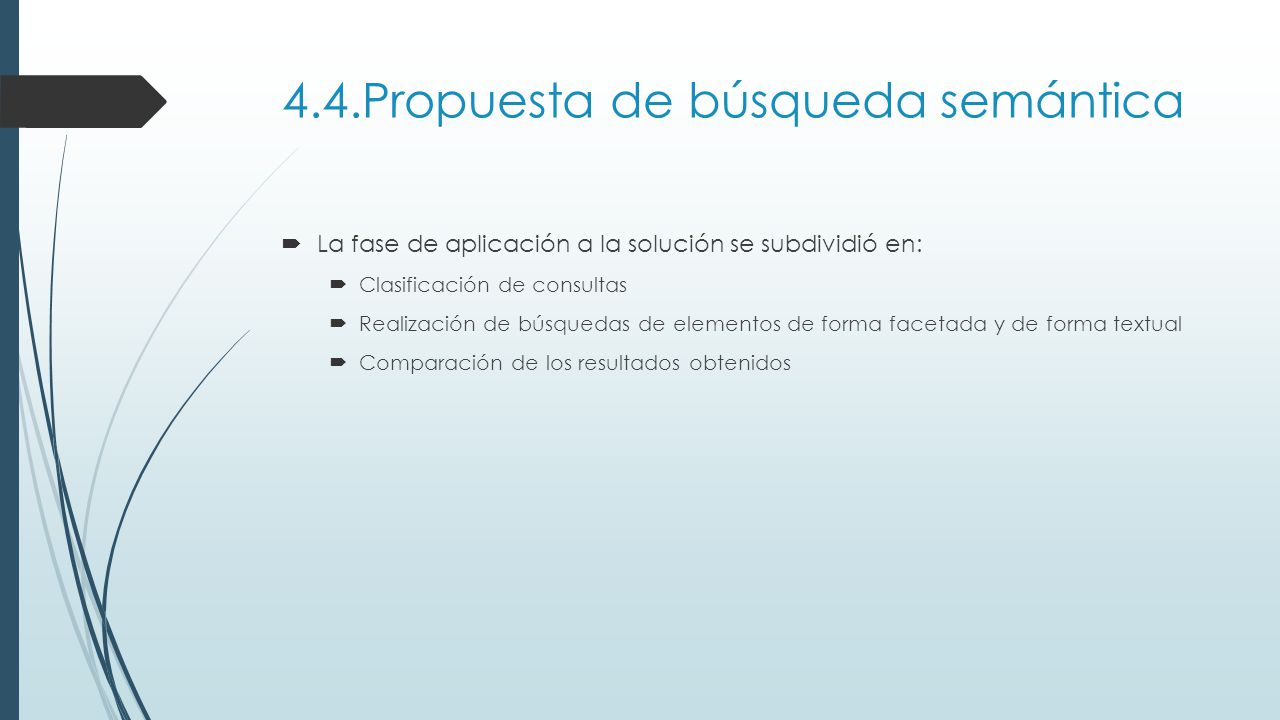

38 4.4.Propuesta de búsqueda semántica
La fase de aplicación a la solución se subdividió en: Clasificación de consultas Realización de búsquedas de elementos de forma facetada y de forma textual Comparación de los resultados obtenidos

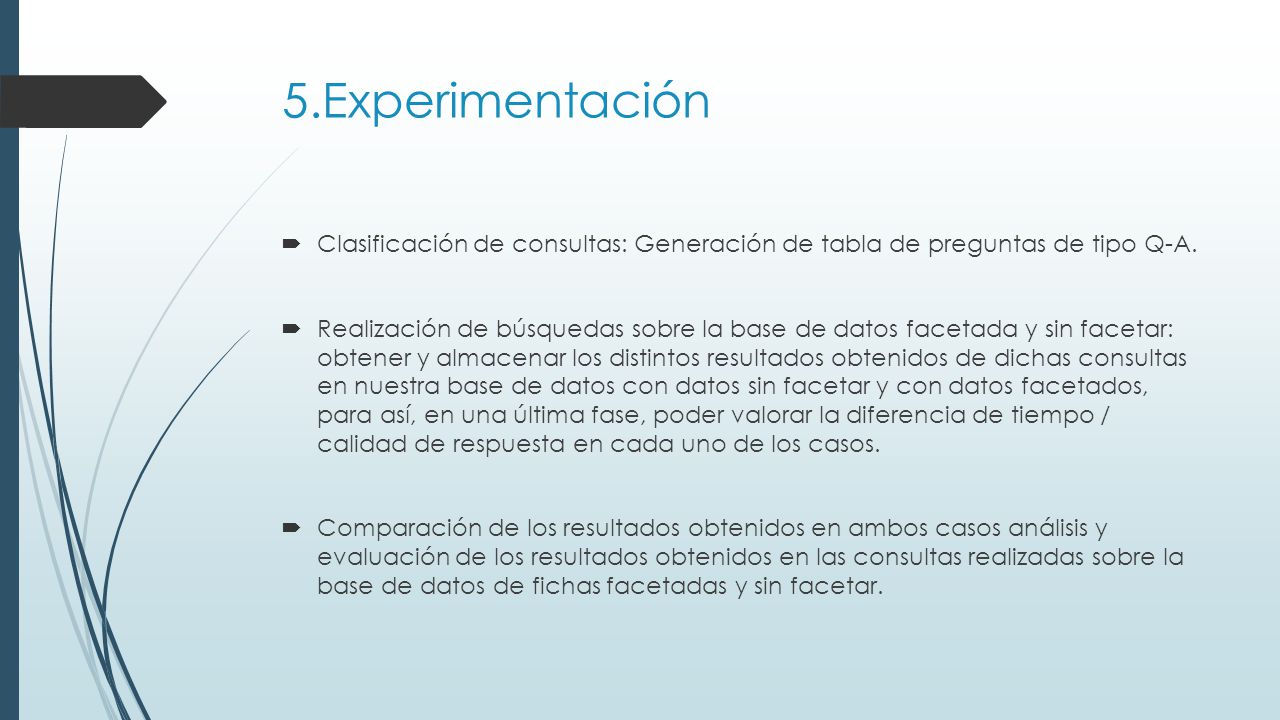

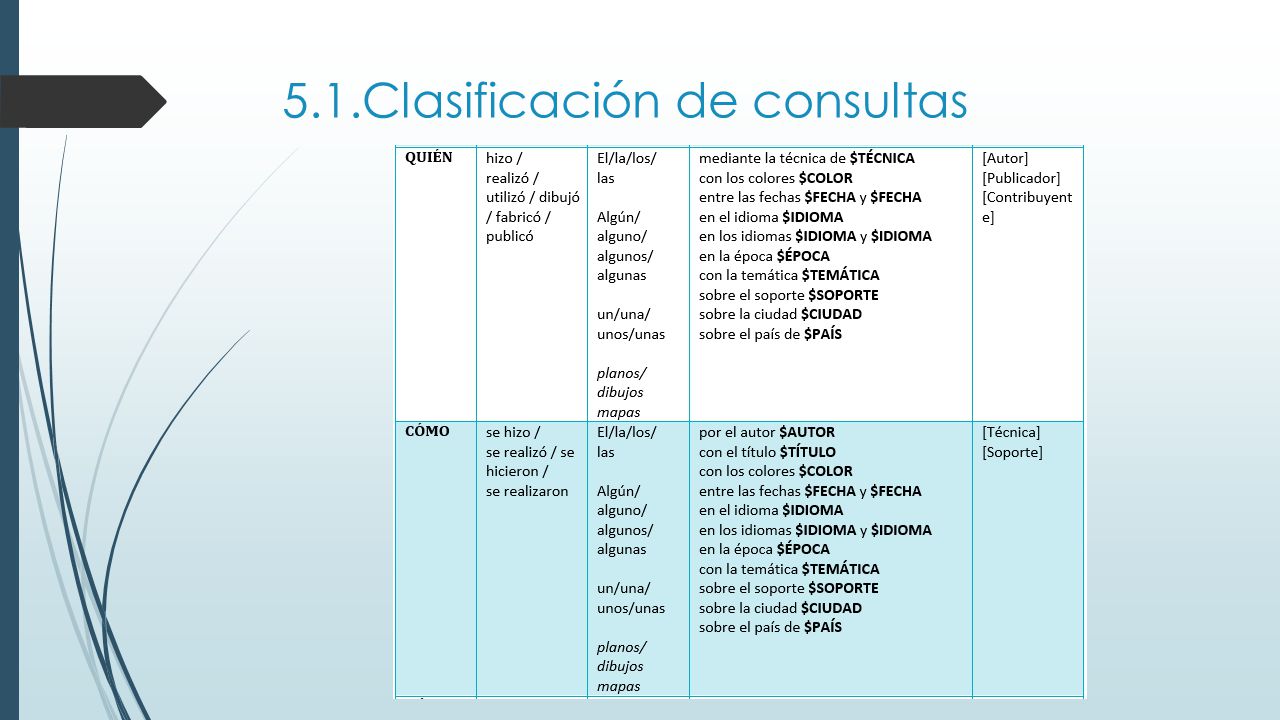

39 5.Experimentación Clasificación de consultas: Generación de tabla de preguntas de tipo Q-A. Realización de búsquedas sobre la base de datos facetada y sin facetar: obtener y almacenar los distintos resultados obtenidos de dichas consultas en nuestra base de datos con datos sin facetar y con datos facetados, para así, en una última fase, poder valorar la diferencia de tiempo / calidad de respuesta en cada uno de los casos. Comparación de los resultados obtenidos en ambos casos análisis y evaluación de los resultados obtenidos en las consultas realizadas sobre la base de datos de fichas facetadas y sin facetar.

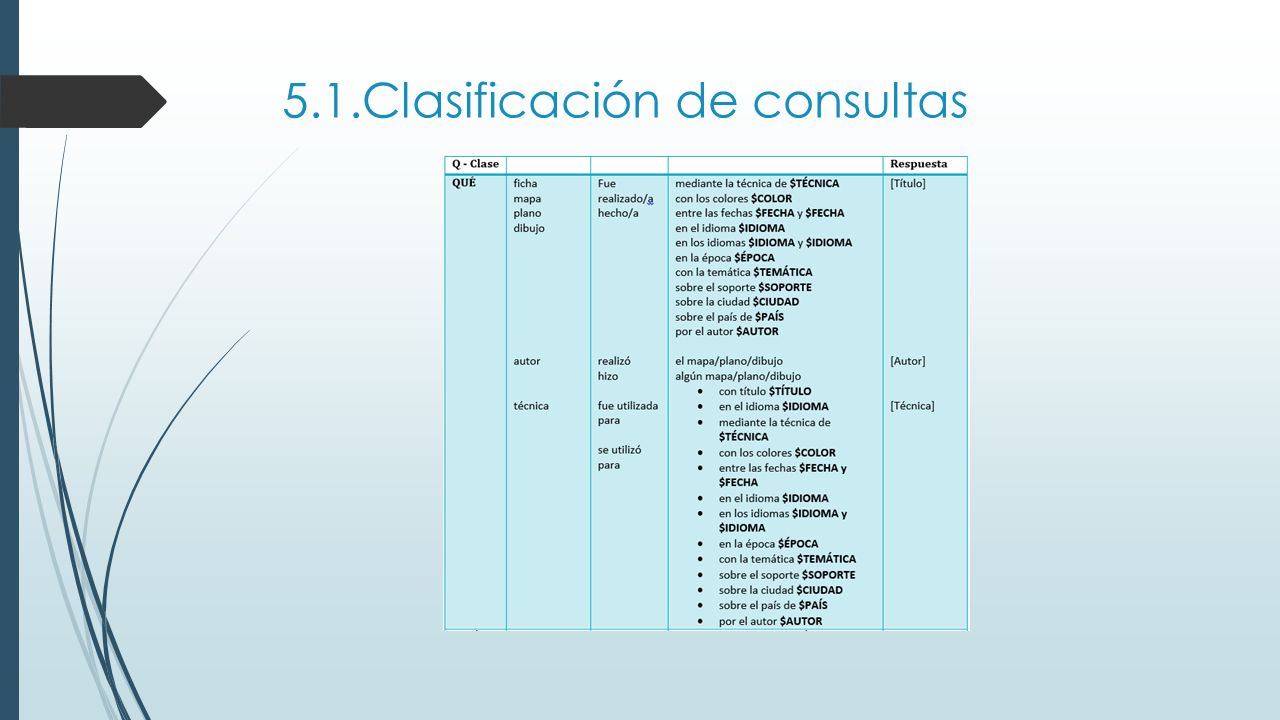

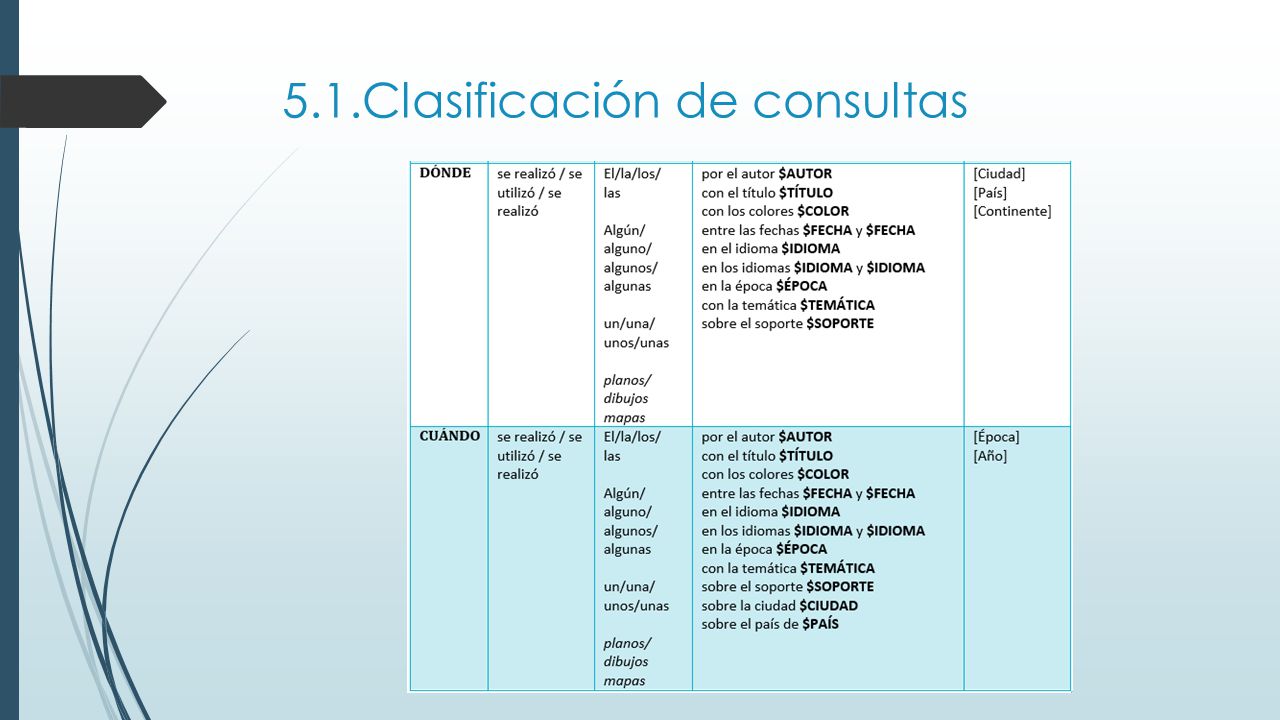

40 5.1.Clasificación de consultas

41 5.1.Clasificación de consultas

42 5.1.Clasificación de consultas

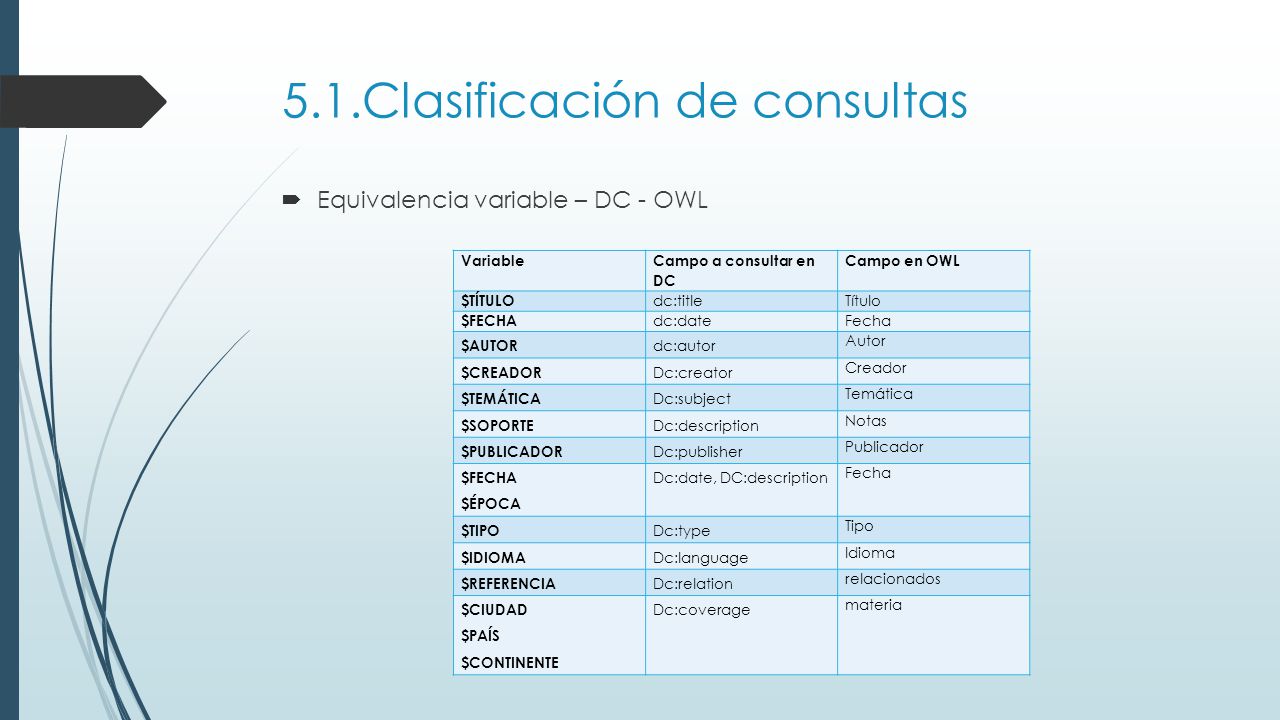

43 5.1.Clasificación de consultas
Equivalencia variable – DC - OWL Variable Campo a consultar en DC Campo en OWL $TÍTULO dc:title Título $FECHA dc:date Fecha $AUTOR dc:autor Autor $CREADOR Dc:creator Creador $TEMÁTICA Dc:subject Temática $SOPORTE Dc:description Notas $PUBLICADOR Dc:publisher Publicador $ÉPOCA Dc:date, DC:description $TIPO Dc:type Tipo $IDIOMA Dc:language Idioma $REFERENCIA Dc:relation relacionados $CIUDAD $PAÍS $CONTINENTE Dc:coverage materia

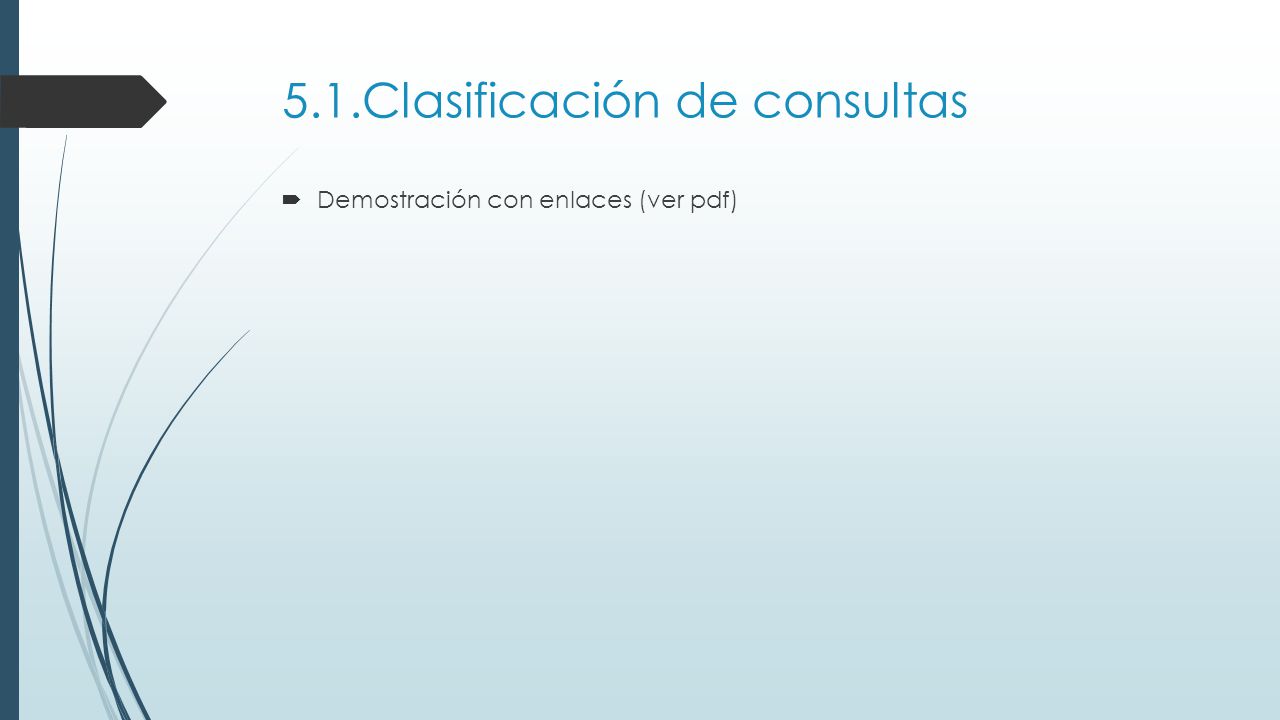

44 5.1.Clasificación de consultas
Demostración con enlaces (ver pdf)

45 5.2.Búsquedas facetada y textual
Funcionamiento de consultas Solr Parser semántico que traduce a lenguaje Solr.

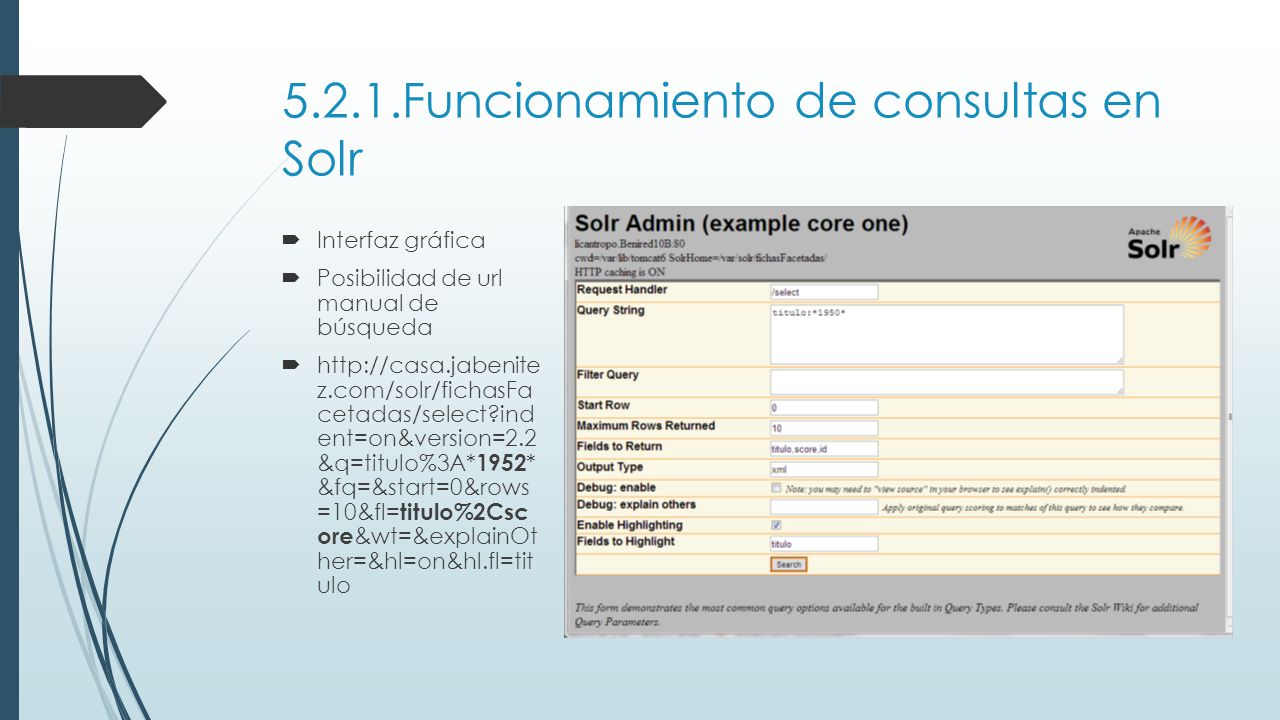

46 5.2.1.Funcionamiento de consultas en Solr
Interfaz gráfica Posibilidad de url manual de búsqueda z.com/solr/fichasFa cetadas/select?ind ent=on&version=2.2 &q=titulo%3A*1952* &fq=&start=0&rows =10&fl=titulo%2Csc ore&wt=&explainOt her=&hl=on&hl.fl=tit ulo

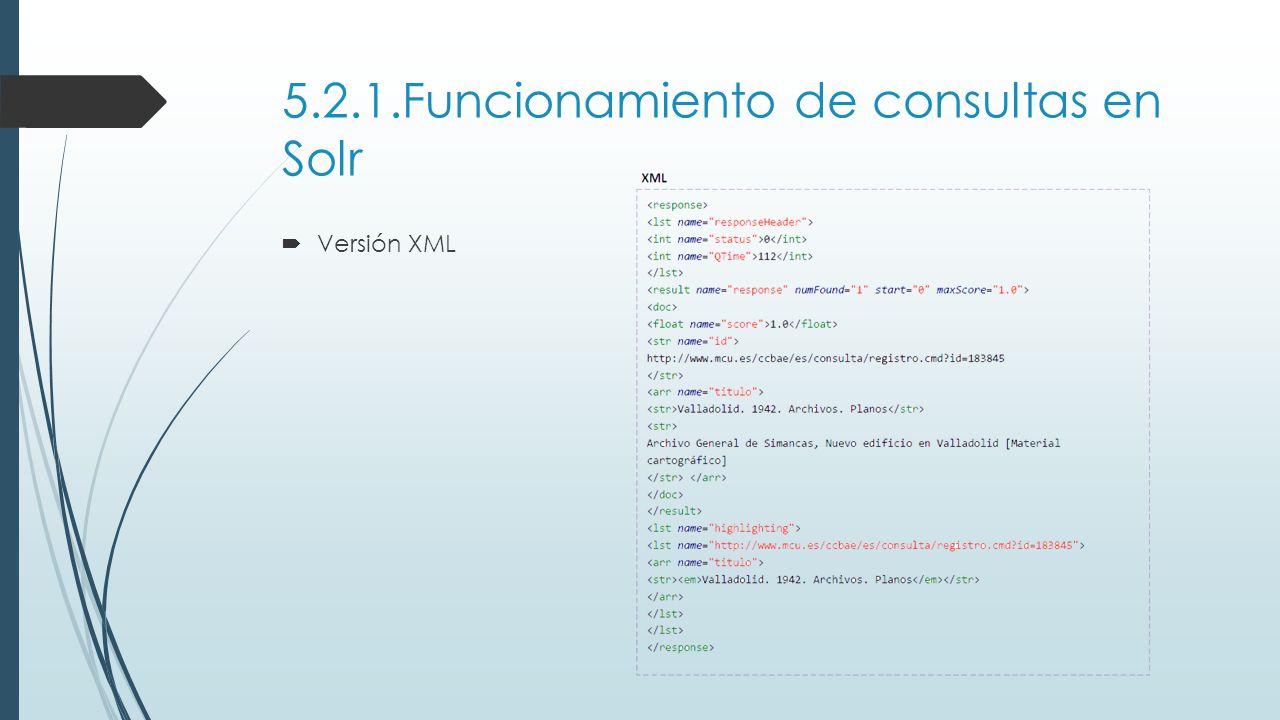

47 5.2.1.Funcionamiento de consultas en Solr
Versión XML

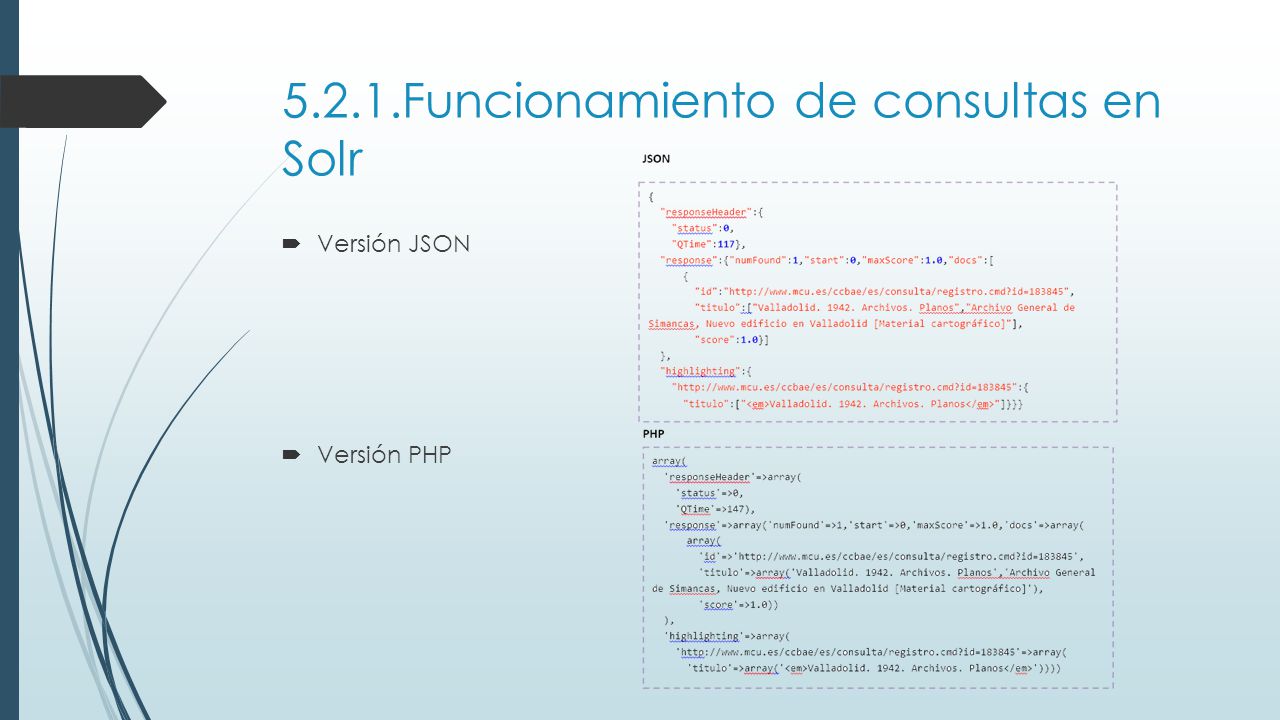

48 5.2.1.Funcionamiento de consultas en Solr
Versión JSON Versión PHP

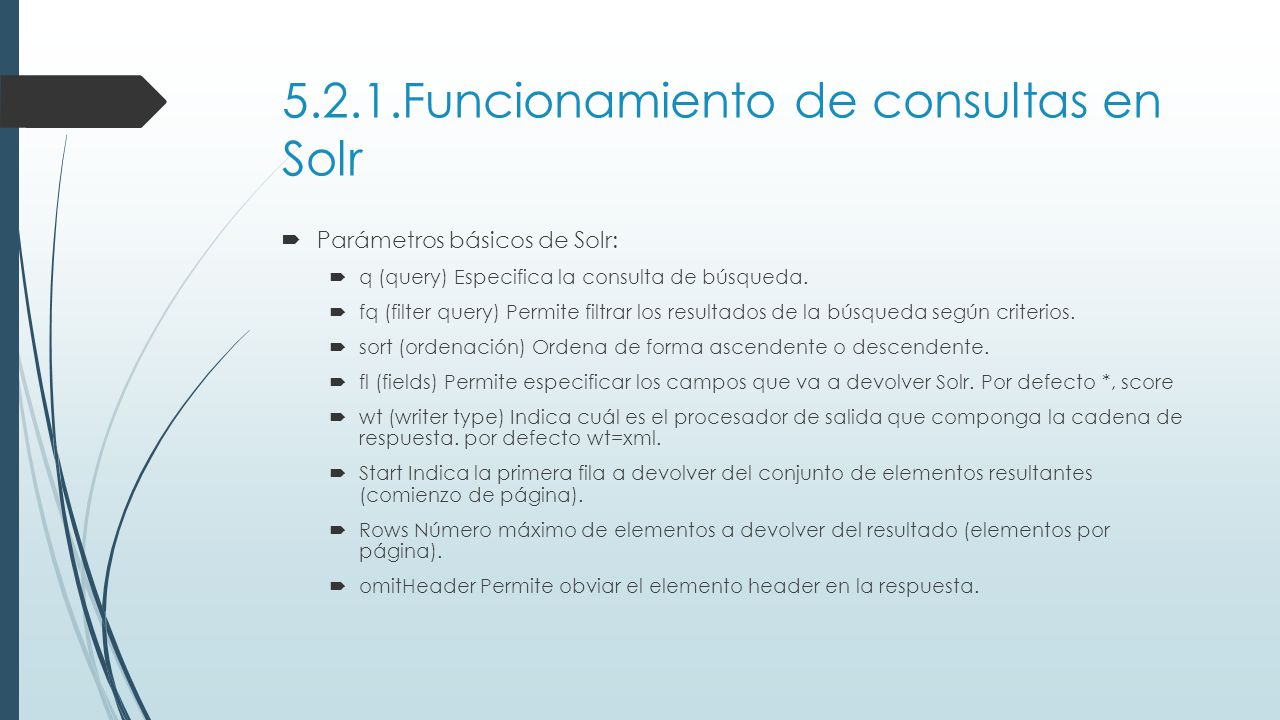

49 5.2.1.Funcionamiento de consultas en Solr
Parámetros básicos de Solr: q (query) Especifica la consulta de búsqueda. fq (filter query) Permite filtrar los resultados de la búsqueda según criterios. sort (ordenación) Ordena de forma ascendente o descendente. fl (fields) Permite especificar los campos que va a devolver Solr. Por defecto *, score wt (writer type) Indica cuál es el procesador de salida que componga la cadena de respuesta. por defecto wt=xml. Start Indica la primera fila a devolver del conjunto de elementos resultantes (comienzo de página). Rows Número máximo de elementos a devolver del resultado (elementos por página). omitHeader Permite obviar el elemento header en la respuesta.

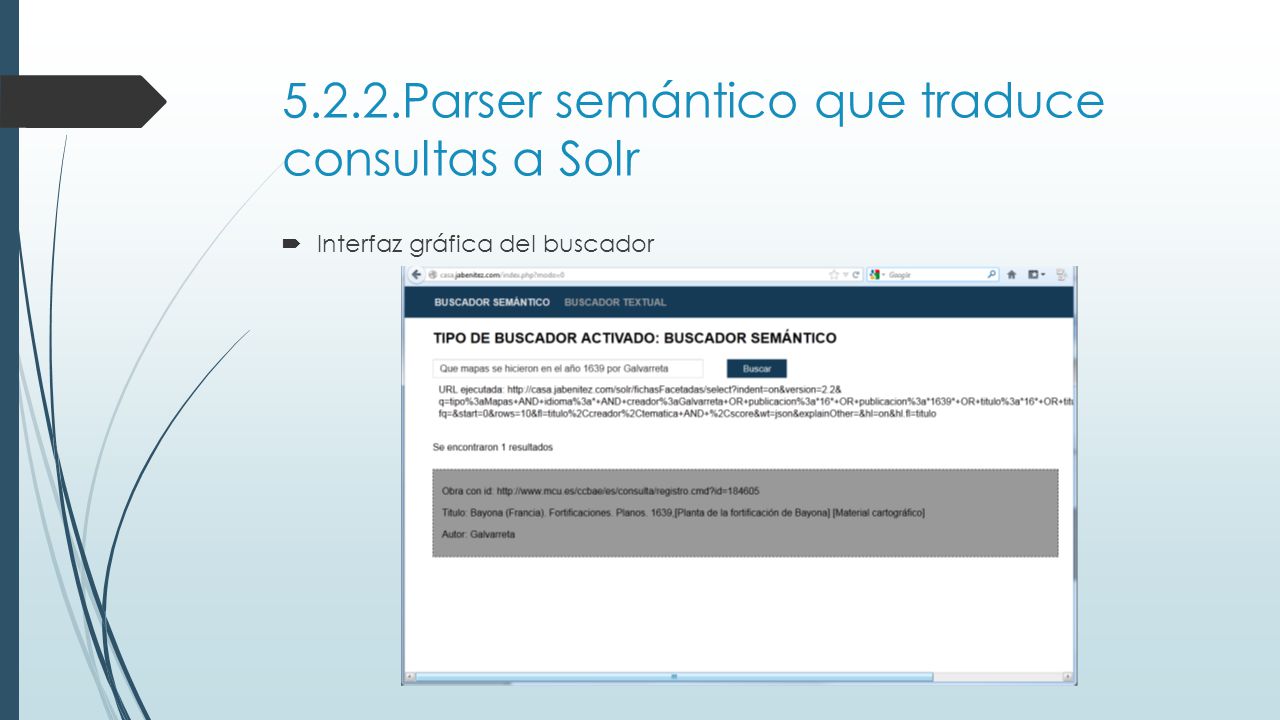

50 5.2.2.Parser semántico que traduce consultas a Solr
Interfaz gráfica del buscador

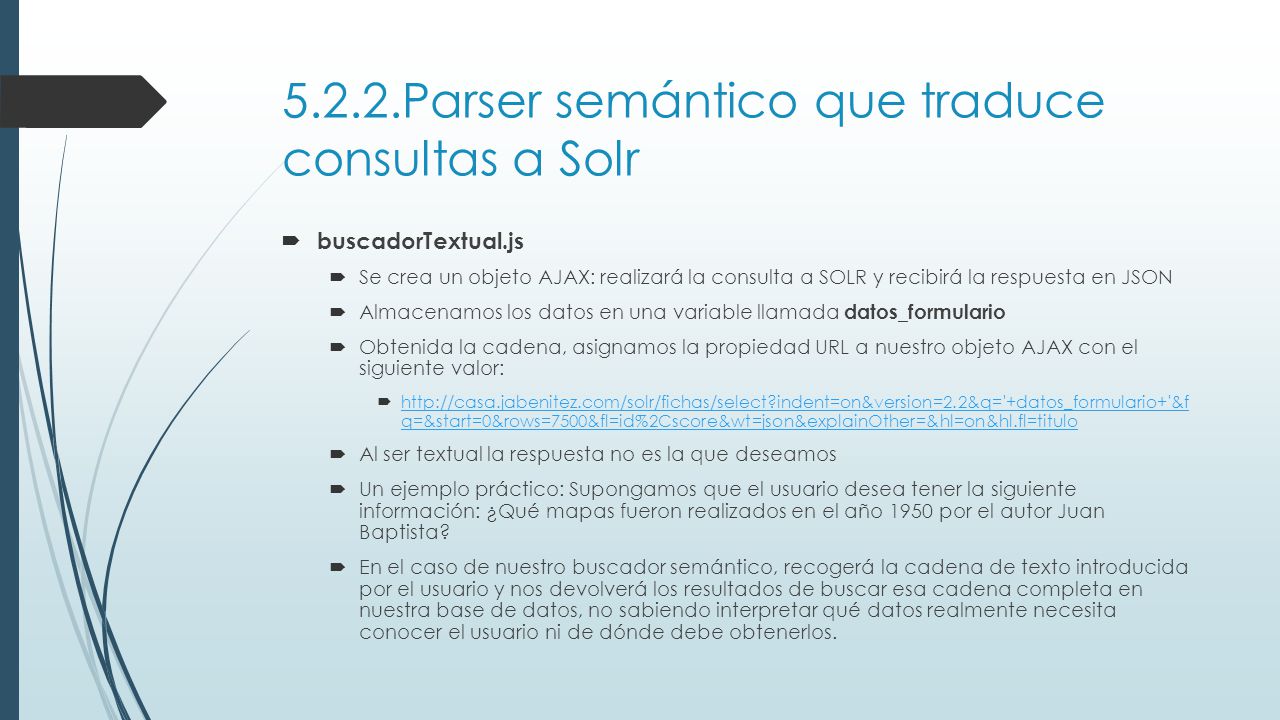

51 5.2.2.Parser semántico que traduce consultas a Solr
buscadorTextual.js Se crea un objeto AJAX: realizará la consulta a SOLR y recibirá la respuesta en JSON Almacenamos los datos en una variable llamada datos_formulario Obtenida la cadena, asignamos la propiedad URL a nuestro objeto AJAX con el siguiente valor: q=&start=0&rows=7500&fl=id%2Cscore&wt=json&explainOther=&hl=on&hl.fl=titulo Al ser textual la respuesta no es la que deseamos Un ejemplo práctico: Supongamos que el usuario desea tener la siguiente información: ¿Qué mapas fueron realizados en el año 1950 por el autor Juan Baptista? En el caso de nuestro buscador semántico, recogerá la cadena de texto introducida por el usuario y nos devolverá los resultados de buscar esa cadena completa en nuestra base de datos, no sabiendo interpretar qué datos realmente necesita conocer el usuario ni de dónde debe obtenerlos.

52 5.2.2.Parser semántico que traduce consultas a Solr
buscadorTextual.js Se crea un objeto AJAX: realizará la consulta a SOLR y recibirá la respuesta en JSON Almacenamos los datos en una variable llamada datos_formulario Obtenida la cadena, asignamos la propiedad URL a nuestro objeto AJAX con el siguiente valor: q=&start=0&rows=7500&fl=id%2Cscore&wt=json&explainOther=&hl=on&hl.fl=titulo Al ser textual la respuesta no es la que deseamos Un ejemplo práctico: Supongamos que el usuario desea tener la siguiente información: ¿Qué mapas fueron realizados en el año 1950 por el autor Juan Baptista? En el caso de nuestro buscador semántico, recogerá la cadena de texto introducida por el usuario y nos devolverá los resultados de buscar esa cadena completa en nuestra base de datos, no sabiendo interpretar qué datos realmente necesita conocer el usuario ni de dónde debe obtenerlos.

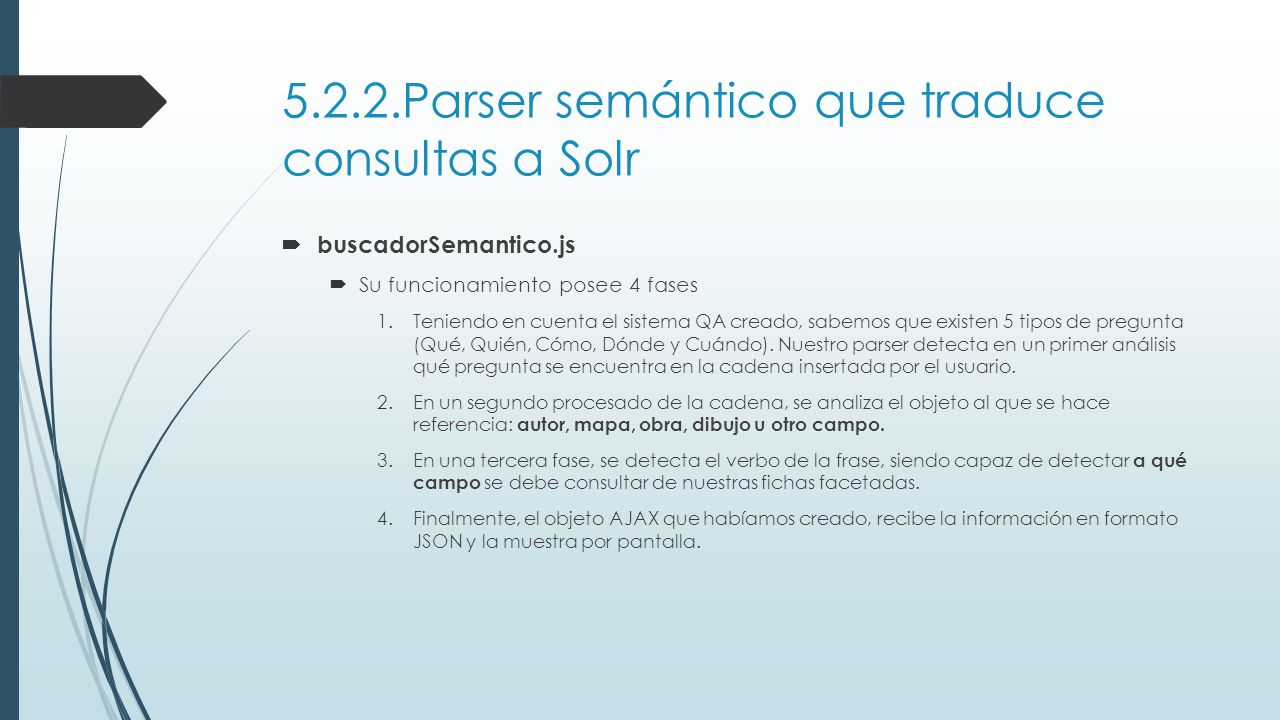

53 5.2.2.Parser semántico que traduce consultas a Solr
buscadorSemantico.js Su funcionamiento posee 4 fases Teniendo en cuenta el sistema QA creado, sabemos que existen 5 tipos de pregunta (Qué, Quién, Cómo, Dónde y Cuándo). Nuestro parser detecta en un primer análisis qué pregunta se encuentra en la cadena insertada por el usuario. En un segundo procesado de la cadena, se analiza el objeto al que se hace referencia: autor, mapa, obra, dibujo u otro campo. En una tercera fase, se detecta el verbo de la frase, siendo capaz de detectar a qué campo se debe consultar de nuestras fichas facetadas. Finalmente, el objeto AJAX que habíamos creado, recibe la información en formato JSON y la muestra por pantalla.

54 5.3.Comparación de los resultados obtendos en búsquedas textuales y facetadas.
Para poder realizar la comparación de resultados, se hace uso de la herramienta TRECEval Posteriormente se aplica a nuestro caso particular y se comparan los resultados de las búsquedas facetadas y sin facetar Se muestran las consultas sparql en Protégé

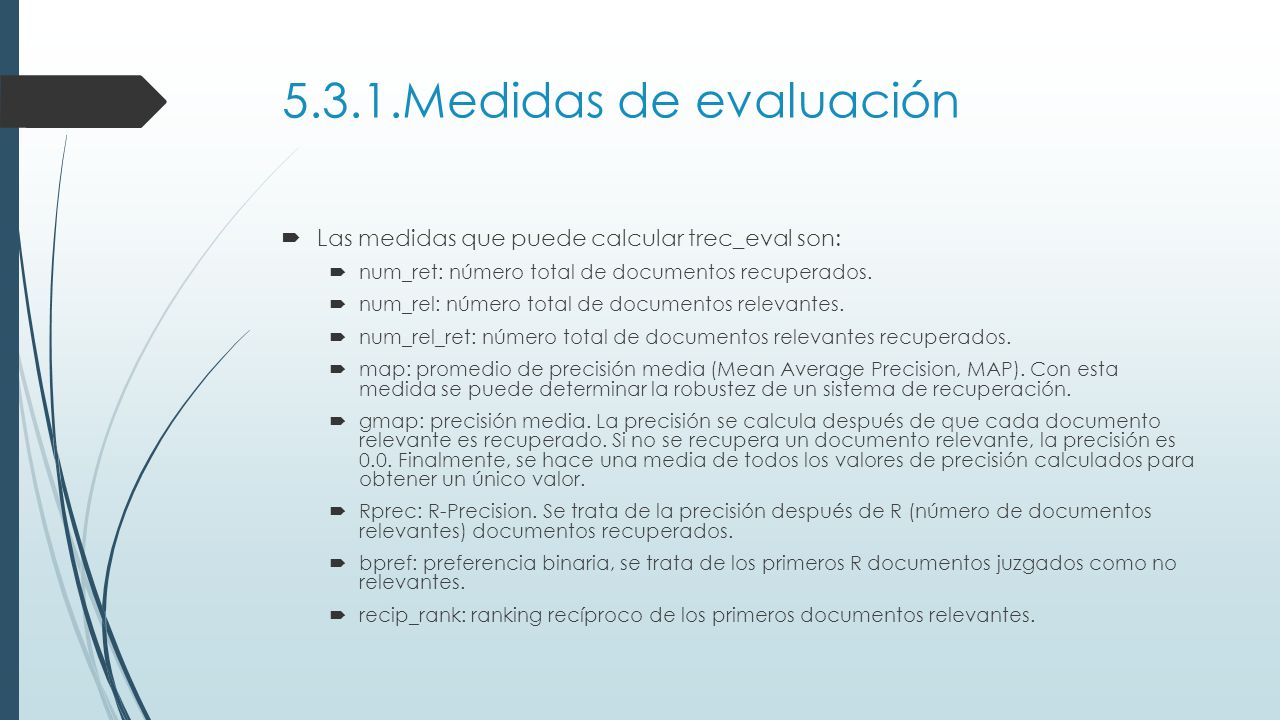

55 5.3.1.Medidas de evaluación Las medidas que puede calcular trec_eval son: num_ret: número total de documentos recuperados. num_rel: número total de documentos relevantes. num_rel_ret: número total de documentos relevantes recuperados. map: promedio de precisión media (Mean Average Precision, MAP). Con esta medida se puede determinar la robustez de un sistema de recuperación. gmap: precisión media. La precisión se calcula después de que cada documento relevante es recuperado. Si no se recupera un documento relevante, la precisión es Finalmente, se hace una media de todos los valores de precisión calculados para obtener un único valor. Rprec: R-Precision. Se trata de la precisión después de R (número de documentos relevantes) documentos recuperados. bpref: preferencia binaria, se trata de los primeros R documentos juzgados como no relevantes. recip_rank: ranking recíproco de los primeros documentos relevantes.

56 5.3.1.Medidas de evaluación ircl_prn.X: recall interpolado. Son medidas de la precisión (porcentaje de documentos recuperados que son relevantes) en varios niveles de recall (después de un cierto porcentaje de que todos los documentos relevantes para una consulta hayan sido recuperados). Interpolado significa que, por ejemplo, precisión en el recall 0.10 (después de que un 10% de los documentos relevantes hayan sido recuperados) se toma para ser el máximo de precisión en todos los puntos de recall mayor de Estos valores se utilizan para los gráficos de Recall-Precision. Se proporcionan valores para X=0.00, 0.10, 0.20, 0.30, 0.40, 0.50, 0.60, 0.70, 0.80, 0.90 y 1.00. - PX: precisión (porcentaje de documentos recuperados que son relevantes) después de que X documentos (tanto relevantes como no relevantes) hayan sido recuperados. Si Y documentos no se recuperan para una consulta, entonces todos los documentos perdidos se consideran no relevantes. Se proporcionan valores para X=5, 10, 15, 20, 30, 100, 200, 500 y 1000.

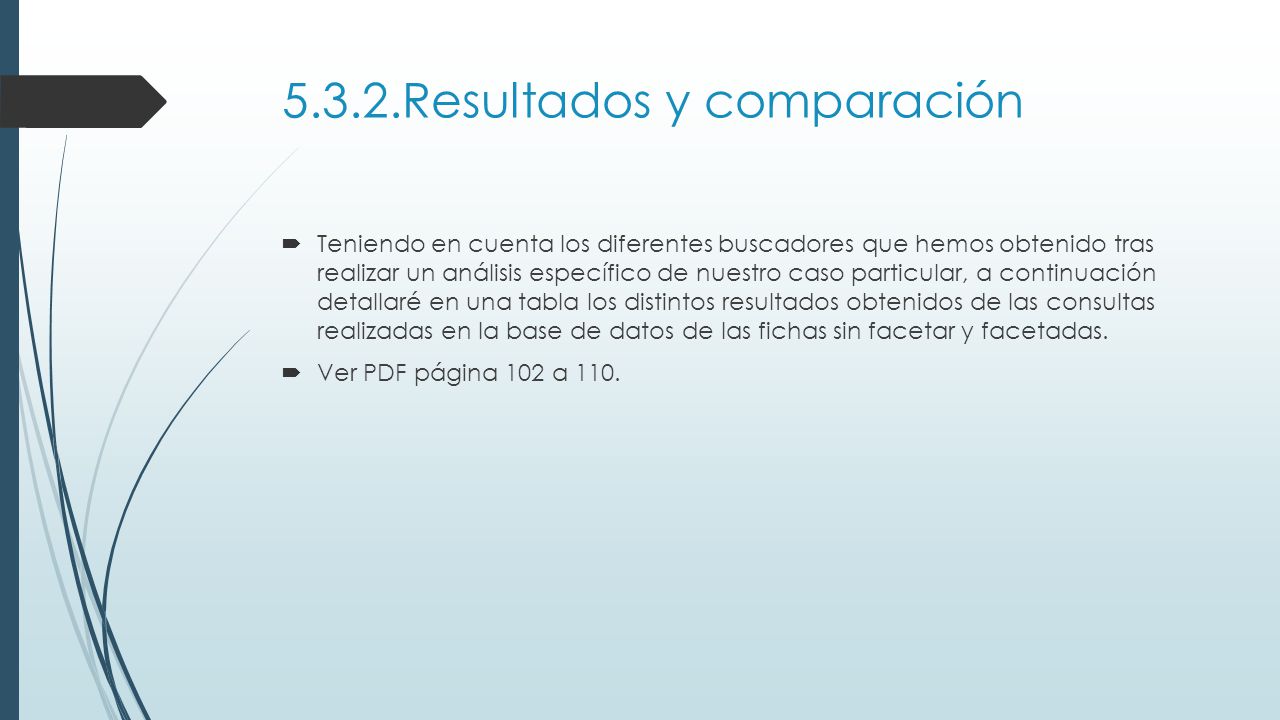

57 5.3.2.Resultados y comparación
Teniendo en cuenta los diferentes buscadores que hemos obtenido tras realizar un análisis específico de nuestro caso particular, a continuación detallaré en una tabla los distintos resultados obtenidos de las consultas realizadas en la base de datos de las fichas sin facetar y facetadas. Ver PDF página 102 a 110.

58 5.3.3.Consultas SPARQL en Protègè
Ejemplo de una de las consultas Resto, ver PDF páginas 111 a 115

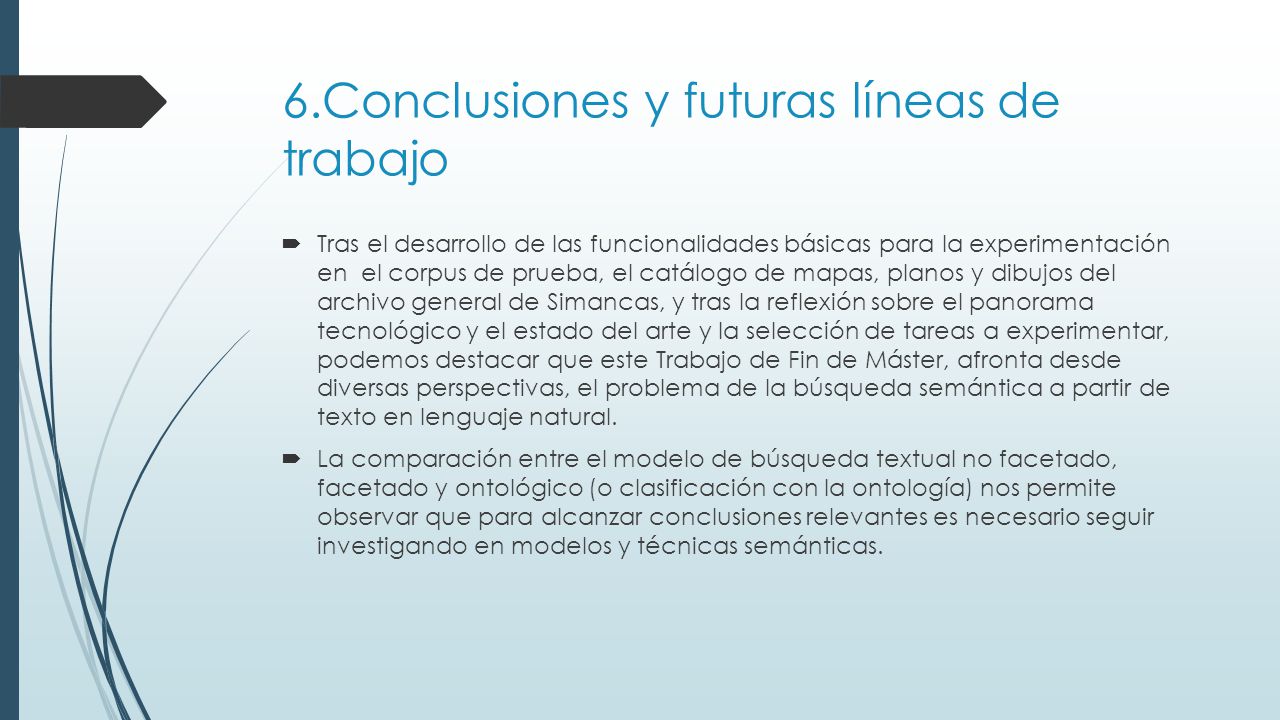

59 6.Conclusiones y futuras líneas de trabajo
Tras el desarrollo de las funcionalidades básicas para la experimentación en el corpus de prueba, el catálogo de mapas, planos y dibujos del archivo general de Simancas, y tras la reflexión sobre el panorama tecnológico y el estado del arte y la selección de tareas a experimentar, podemos destacar que este Trabajo de Fin de Máster, afronta desde diversas perspectivas, el problema de la búsqueda semántica a partir de texto en lenguaje natural. La comparación entre el modelo de búsqueda textual no facetado, facetado y ontológico (o clasificación con la ontología) nos permite observar que para alcanzar conclusiones relevantes es necesario seguir investigando en modelos y técnicas semánticas.

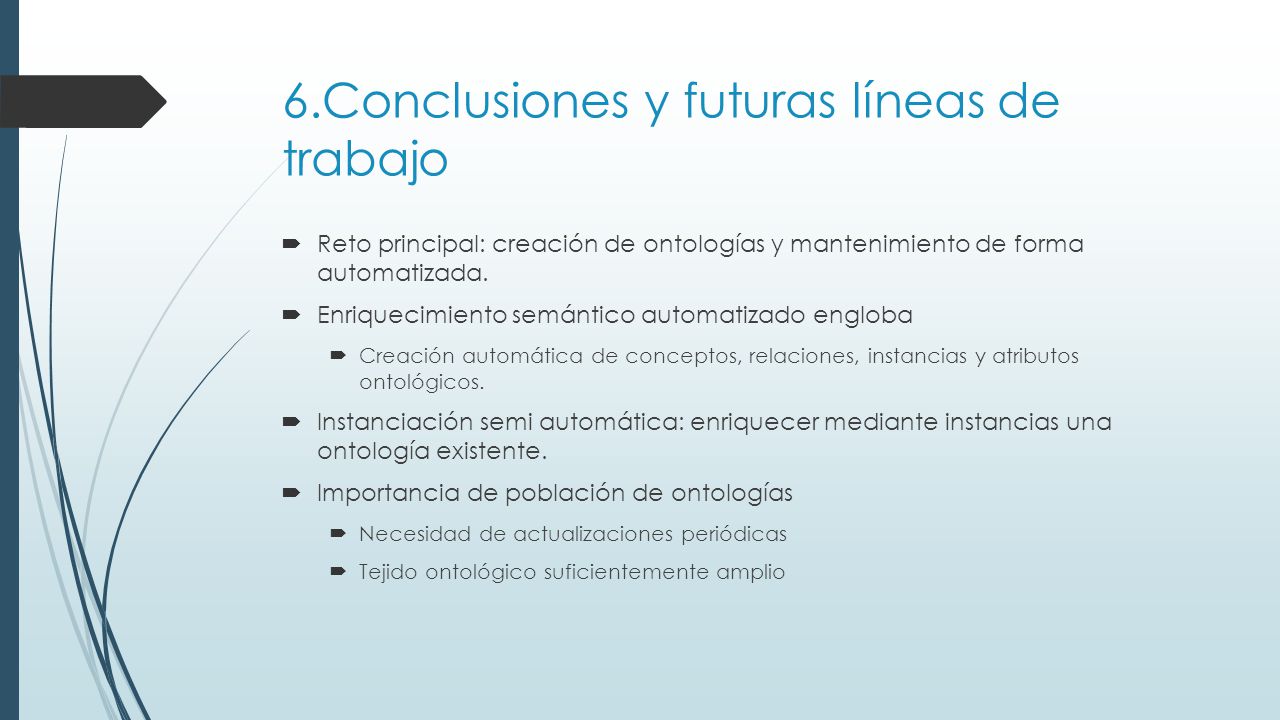

60 6.Conclusiones y futuras líneas de trabajo
Reto principal: creación de ontologías y mantenimiento de forma automatizada. Enriquecimiento semántico automatizado engloba Creación automática de conceptos, relaciones, instancias y atributos ontológicos. Instanciación semi automática: enriquecer mediante instancias una ontología existente. Importancia de población de ontologías Necesidad de actualizaciones periódicas Tejido ontológico suficientemente amplio

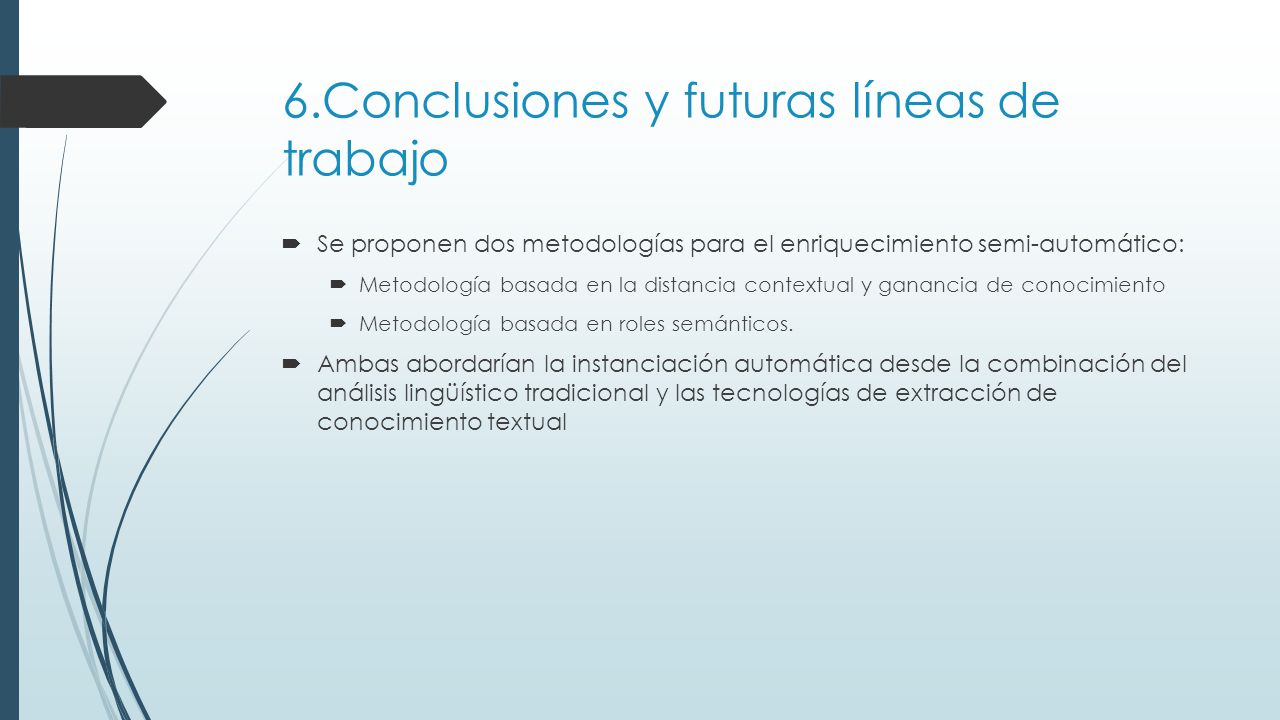

61 6.Conclusiones y futuras líneas de trabajo
Se proponen dos metodologías para el enriquecimiento semi-automático: Metodología basada en la distancia contextual y ganancia de conocimiento Metodología basada en roles semánticos. Ambas abordarían la instanciación automática desde la combinación del análisis lingüístico tradicional y las tecnologías de extracción de conocimiento textual

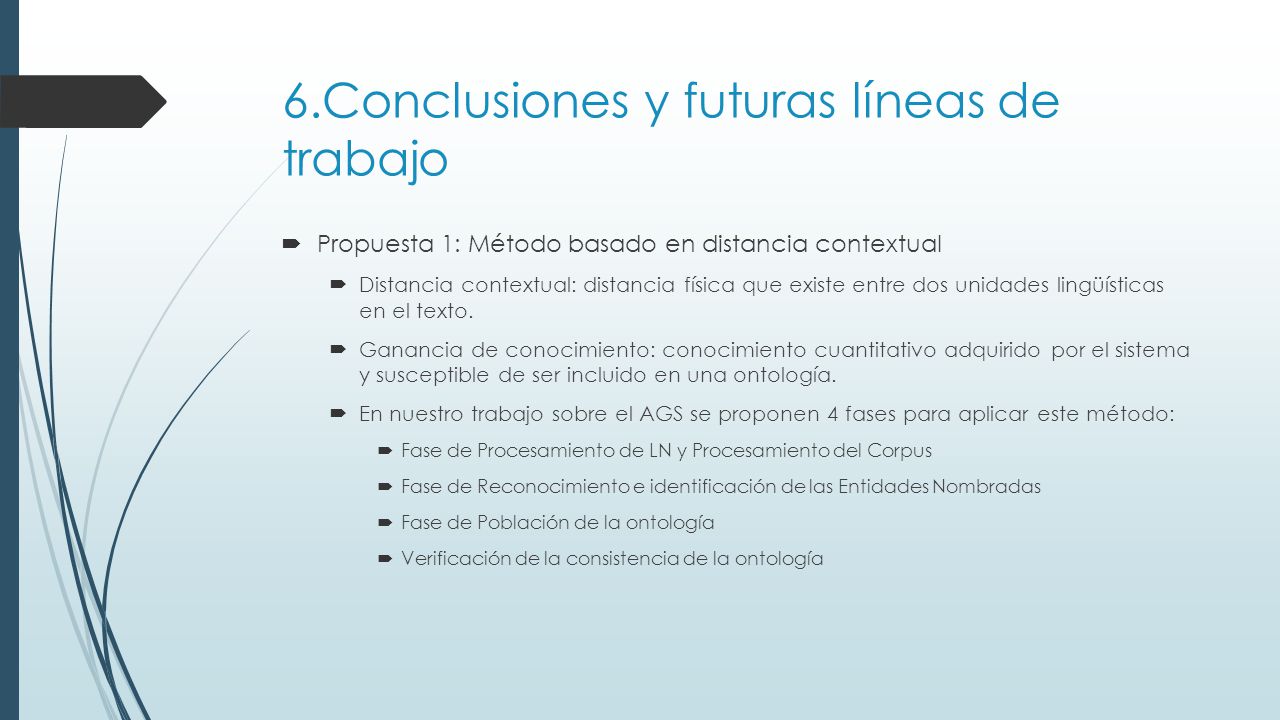

62 6.Conclusiones y futuras líneas de trabajo
Propuesta 1: Método basado en distancia contextual Distancia contextual: distancia física que existe entre dos unidades lingüísticas en el texto. Ganancia de conocimiento: conocimiento cuantitativo adquirido por el sistema y susceptible de ser incluido en una ontología. En nuestro trabajo sobre el AGS se proponen 4 fases para aplicar este método: Fase de Procesamiento de LN y Procesamiento del Corpus Fase de Reconocimiento e identificación de las Entidades Nombradas Fase de Población de la ontología Verificación de la consistencia de la ontología

63 6.Conclusiones y futuras líneas de trabajo
Propuesta 2: Metodología basada en roles semánticos Se propone un marco de trabajo que integraría la combinación de las ontologías de alto nivel del dominio del AGS junto con frames semánticos. Si tuviéramos ontología de alto nivel relacionada con el problema => podríamos seleccionar relaciones ontológicas y definiri conjuntos de axiomas. La ontología resultante podría mapearse con marcos semánticos. El proceso de instanciación se llevaría acabo identificando entidades nombradas en el reconocedor de entidades de AGS, convirtiendo en candidatas a instancias de la ontología y mediante relaciones entre ellas, recuperando una ontología AGS enriquecida.

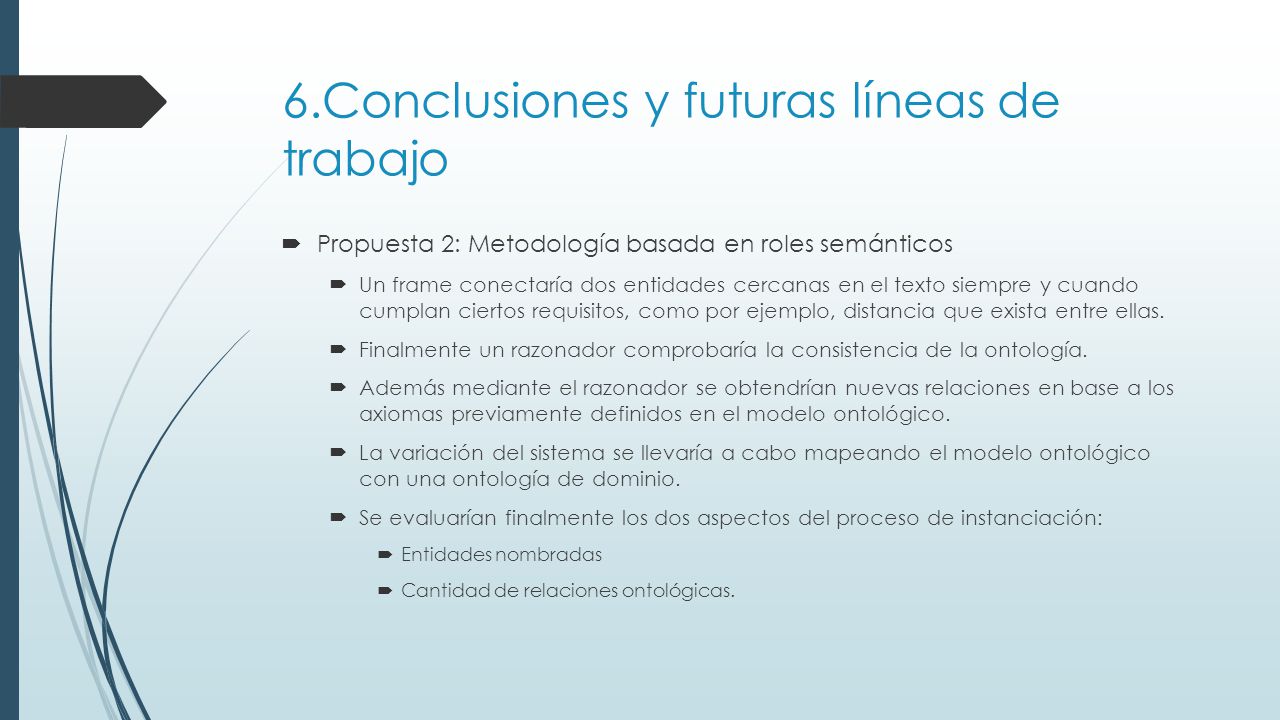

64 6.Conclusiones y futuras líneas de trabajo
Propuesta 2: Metodología basada en roles semánticos Un frame conectaría dos entidades cercanas en el texto siempre y cuando cumplan ciertos requisitos, como por ejemplo, distancia que exista entre ellas. Finalmente un razonador comprobaría la consistencia de la ontología. Además mediante el razonador se obtendrían nuevas relaciones en base a los axiomas previamente definidos en el modelo ontológico. La variación del sistema se llevaría a cabo mapeando el modelo ontológico con una ontología de dominio. Se evaluarían finalmente los dos aspectos del proceso de instanciación: Entidades nombradas Cantidad de relaciones ontológicas.

65 6.Conclusiones y futuras líneas de trabajo
Propuesta 2: Metodología basada en roles semánticos Un frame conectaría dos entidades cercanas en el texto siempre y cuando cumplan ciertos requisitos, como por ejemplo, distancia que exista entre ellas. Finalmente un razonador comprobaría la consistencia de la ontología. Además mediante el razonador se obtendrían nuevas relaciones en base a los axiomas previamente definidos en el modelo ontológico. La variación del sistema se llevaría a cabo mapeando el modelo ontológico con una ontología de dominio. Se evaluarían finalmente los dos aspectos del proceso de instanciación: Entidades nombradas Cantidad de relaciones ontológicas.

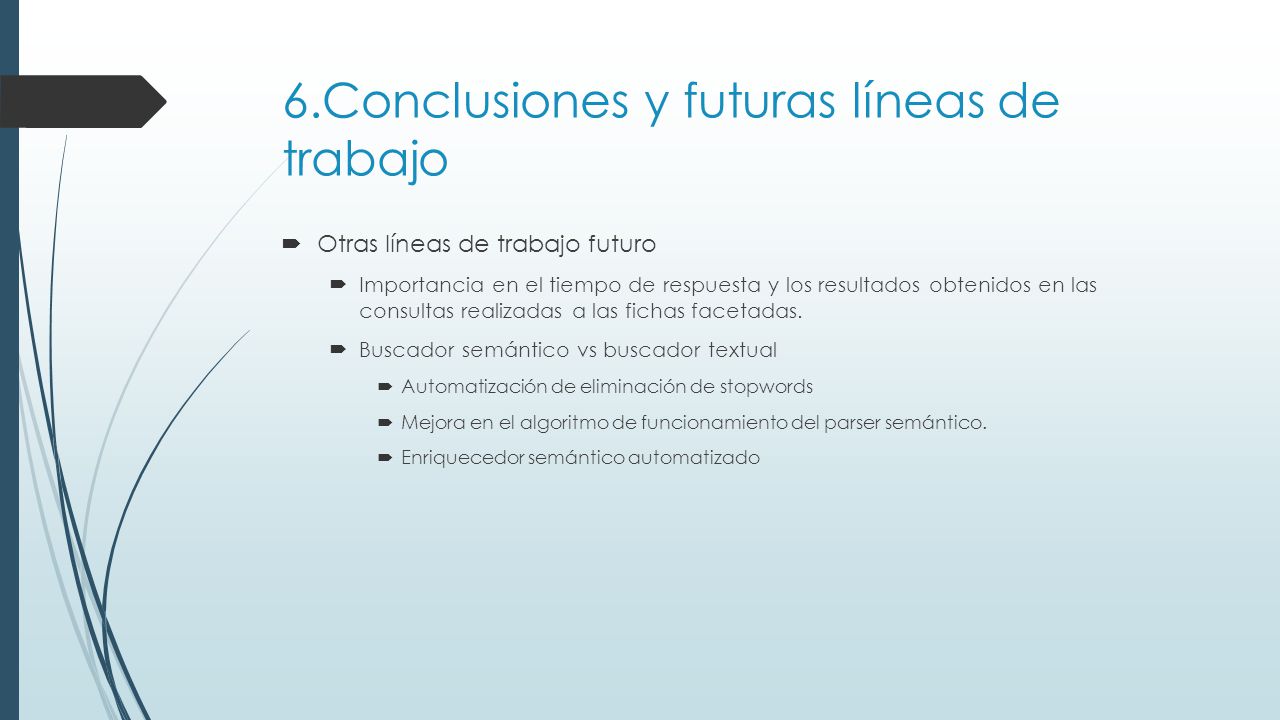

66 6.Conclusiones y futuras líneas de trabajo
Otras líneas de trabajo futuro Importancia en el tiempo de respuesta y los resultados obtenidos en las consultas realizadas a las fichas facetadas. Buscador semántico vs buscador textual Automatización de eliminación de stopwords Mejora en el algoritmo de funcionamiento del parser semántico. Enriquecedor semántico automatizado
