TITULO DE LA PRESENTACION Cód. 98495 AMPLIFICADOR AUDIO 4+N-MDS.

Presentaciones similares


Presentación del tema: "TITULO DE LA PRESENTACION Cód. 98495 AMPLIFICADOR AUDIO 4+N-MDS."— Transcripción de la presentación:

1 TITULO DE LA PRESENTACION Cód AMPLIFICADOR AUDIO 4+N-MDS

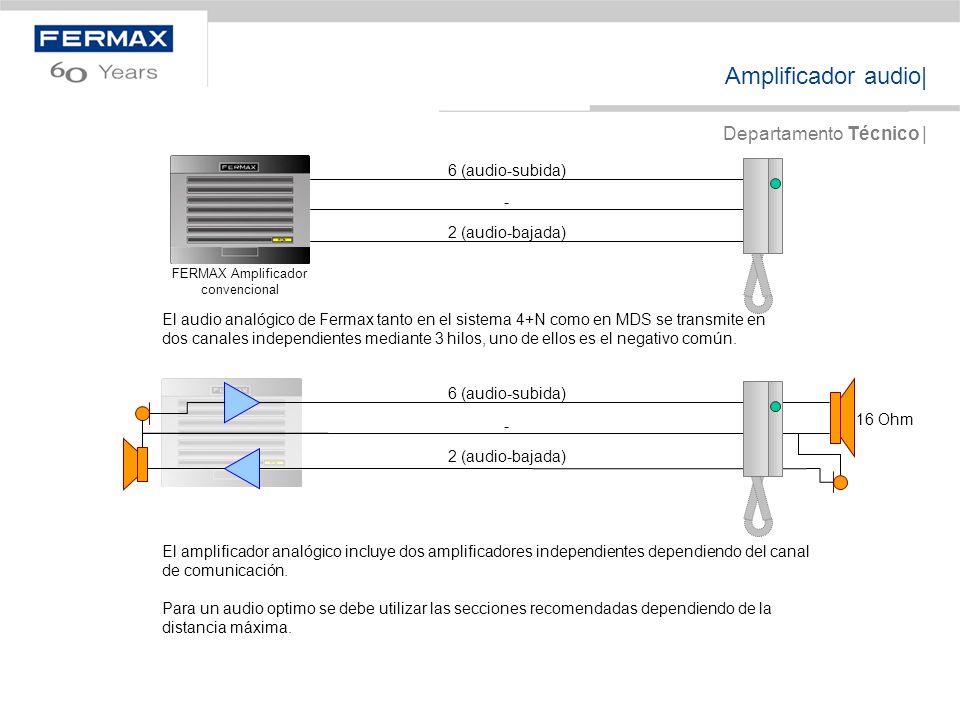

2 FERMAX Amplificador convencional - 6 (audio-subida) 2 (audio-bajada) El audio analógico de Fermax tanto en el sistema 4+N como en MDS se transmite en dos canales independientes mediante 3 hilos, uno de ellos es el negativo común. - 6 (audio-subida) 2 (audio-bajada) El amplificador analógico incluye dos amplificadores independientes dependiendo del canal de comunicación. Para un audio optimo se debe utilizar las secciones recomendadas dependiendo de la distancia máxima. 16 Ohm Amplificador audio| Departamento Técnico |

3 - 6 (audio-subida) 2 (audio-bajada) 16 Ohm En los casos que se deba amplificar el audio en uno de los sentidos de comunicación o en los dos, es necesario añadir los siguientes materiales Amplificador Audio Cable de terminación con conector molex (3 contactos) Conector 3 pines para PCB. El es necesario soldarlo a la PCB. Negativo (-) +12V Audio In Audio Out Código Amplif. Audio Amplificador Analógico
