Diferentes posiciones de la recta (16 casos) 4º ESO

Presentación del tema: "Diferentes posiciones de la recta (16 casos) 4º ESO"— Transcripción de la presentación:

1 Diferentes posiciones de la recta (16 casos) 4º ESO
SISTEMA DIÉDRICO Diferentes posiciones de la recta (16 casos) 4º ESO Sistema Diédrico. La recta

2 Sistema Diédrico. La recta
1-Recta contenida en PV y oblicua a PH PV r2 r1 PV Hr r r2 r1 LT Hr PH PH Sistema Diédrico. La recta

3 Sistema Diédrico. La recta
2-Recta contenida en PH y oblicua a PV PV s2 Vs PV s1 Vs s2 s1 s PH PH Sistema Diédrico. La recta

4 Sistema Diédrico. La recta
3-Recta contenida en PH y paralela a PV PV r2 r1 PV r2 r r1 PH PH Sistema Diédrico. La recta

5 Sistema Diédrico. La recta
4-Recta contenida en PH y paralela a PV PV r2 PV r2 r r1 r1 PH PH Sistema Diédrico. La recta

6 Sistema Diédrico. La recta
5-Recta contenida en PV y perpendicular a PH PV r2 PV Hr r1 r2 r Hr r1 PH PH Sistema Diédrico. La recta

7 Sistema Diédrico. La recta
6-Recta contenida en PH y perpendicular al PV PV Vs s2 PV s2 Vs s s1 s1 PH PH Sistema Diédrico. La recta

8 Sistema Diédrico. La recta

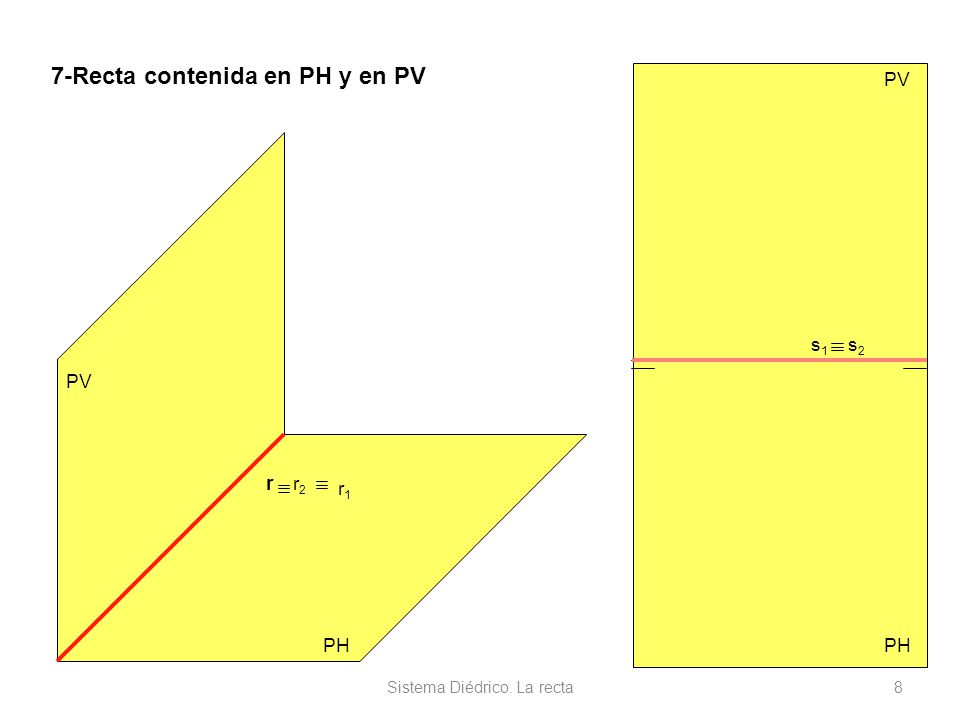

7-Recta contenida en PH y en PV PV s1 s2 PV r r2 r1 PH PH Sistema Diédrico. La recta

9 Sistema Diédrico. La recta
8-Recta paralela al PV y oblicua a PH (Recta frontal) PV r2 r PV r2 r1 r1 Hr Hr PH PH Sistema Diédrico. La recta

10 Sistema Diédrico. La recta
9-Recta paralela al PH y oblicua a PV (Recta horizontal) s2 Vs PV Vs s2 s PV s1 s1 PH PH Sistema Diédrico. La recta

11 Sistema Diédrico. La recta
10-Recta paralela a PH y a PV PV r2 r2 r PV r1 r1 PH PH Sistema Diédrico. La recta

12 Sistema Diédrico. La recta
11-Recta paralela al PP y oblicua a PH y a PV (Recta de perfil) PV Vs s2 Vs s PV s2 Cuando el plano contiene a la línea de tierra las dos trazas coinciden con la línea de tierra por lo que el plano no queda suficientemente definido ya que cualquier plano que pase por la línea de tierra tendrá las mismas trazas. Para solucionarlo se representa un punto perteneciente al plano que nos va a indicar la inclinación de éste. s1 Hs s1 Hs PH PH Sistema Diédrico. La recta

13 Sistema Diédrico. La recta
12-Recta perpendicular al PH y paralela a PV (Recta vertical) PV r2 r PV r2 Hr r1 Hr r1 PH PH Sistema Diédrico. La recta

14 Sistema Diédrico. La recta
13-Recta perpendicular al PV y paralela a PH (Recta de punta) Vs s2 PV Vs s2 s PV s1 s1 PH PH Sistema Diédrico. La recta

15 Sistema Diédrico. La recta
14-Recta oblicua a PH, PV y que corta oblicuamente a LT PV s2 s2 s Vs Hs PV s1 s1 Vs Hs PH PH Sistema Diédrico. La recta

16 Sistema Diédrico. La recta
15-Recta oblicua a PH, PV y que corta perpendicularmente a LT PV s2 P2 s2 s Vs Hs P PV P2 Vs Hs P1 s1 P1 s1 PH PH Sistema Diédrico. La recta

17 Sistema Diédrico. La recta
16-Recta oblicua al PH y PV (Caso general) s2 PV Vs s1 Vs PV s2 s s1 Hs Hs PH PH Sistema Diédrico. La recta
