Guía de Implementación

Presentaciones similares


Presentación del tema: "Guía de Implementación"— Transcripción de la presentación:

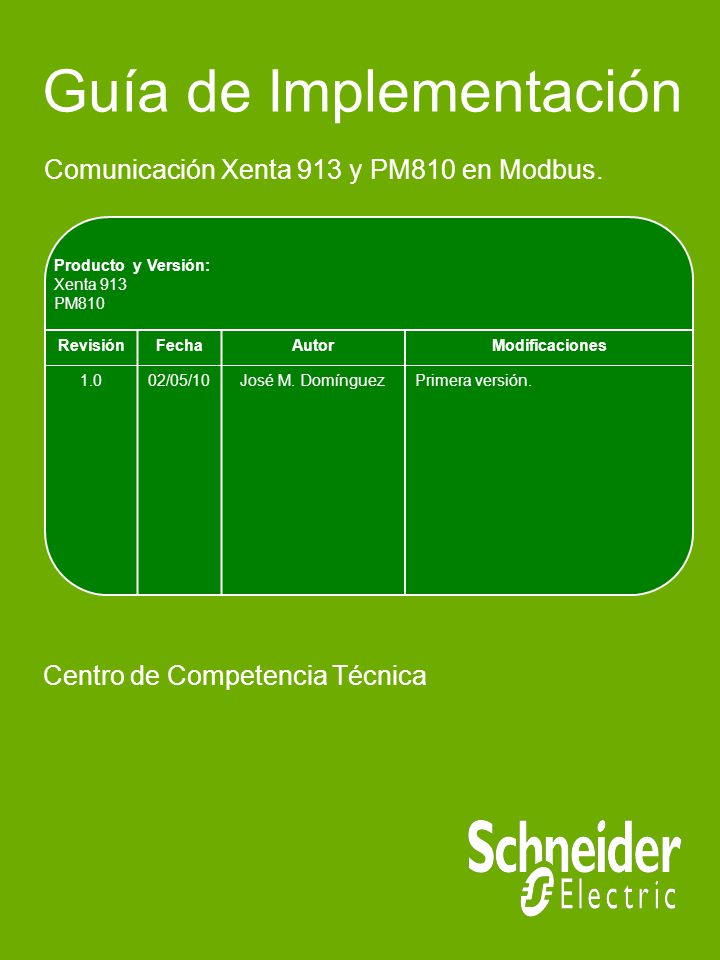

1 Guía de Implementación
Comunicación Xenta 913 y PM810 en Modbus. Producto y Versión: Xenta 913 PM810 Revisión Fecha Autor Modificaciones 1.0 02/05/10 José M. Domínguez Primera versión. Centro de Competencia Técnica

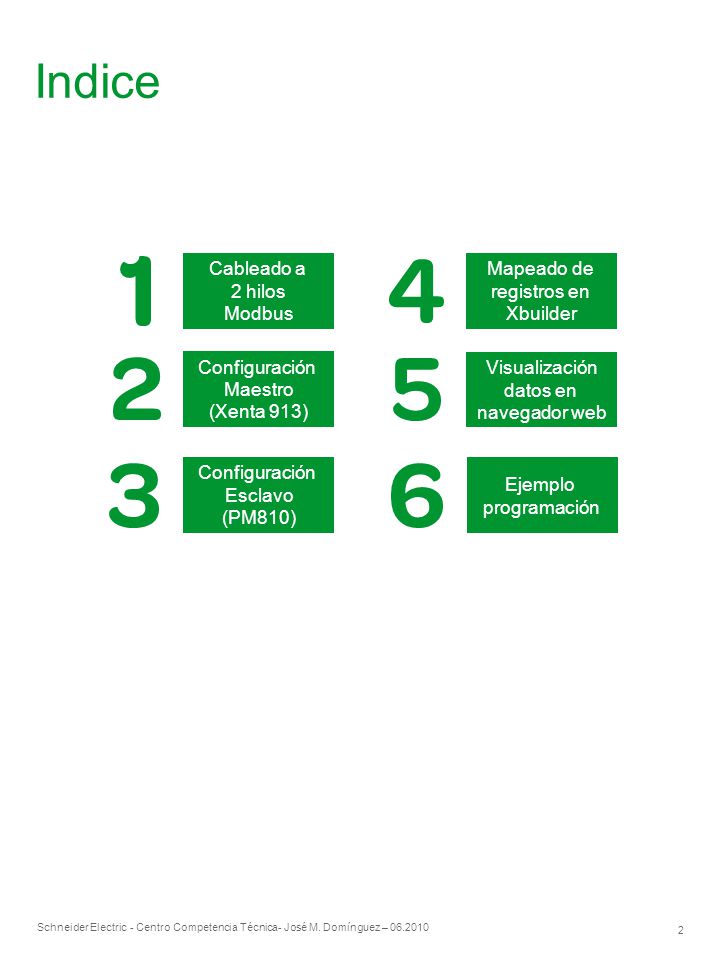

2 Indice Cableado a 2 hilos Modbus Mapeado de registros en Xbuilder
Configuración Maestro (Xenta 913) Visualización datos en navegador web Configuración Esclavo (PM810) Ejemplo programación

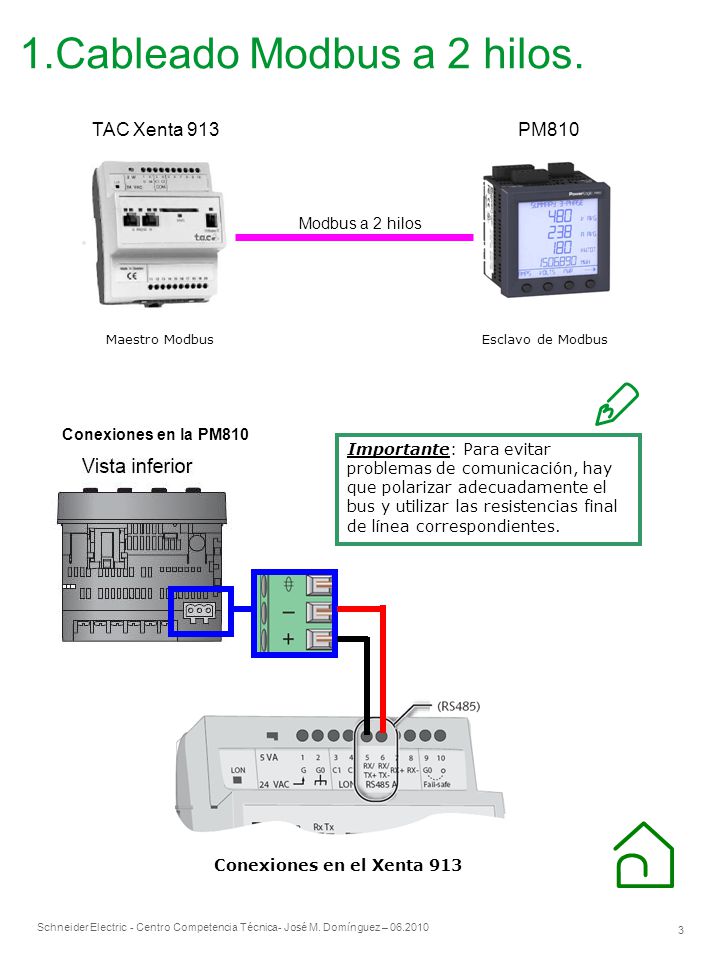

3 1.Cableado Modbus a 2 hilos.
PM810 TAC Xenta 913 Modbus a 2 hilos Maestro Modbus Esclavo de Modbus Conexiones en la PM810 Importante: Para evitar problemas de comunicación, hay que polarizar adecuadamente el bus y utilizar las resistencias final de línea correspondientes. Conexiones en el Xenta 913

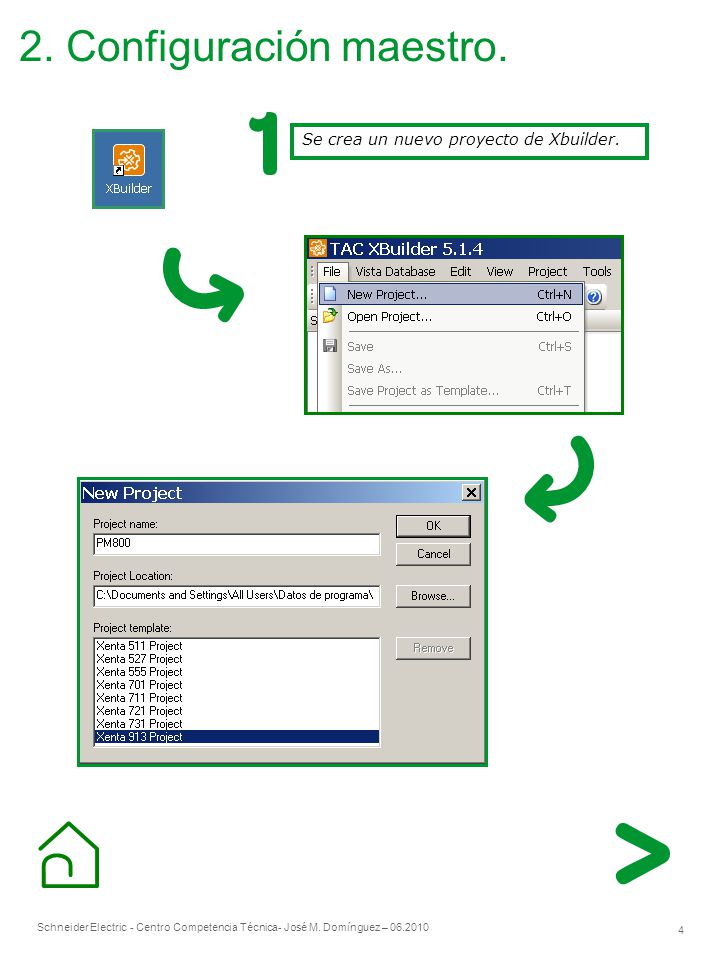

4 2. Configuración maestro.
Se crea un nuevo proyecto de Xbuilder.

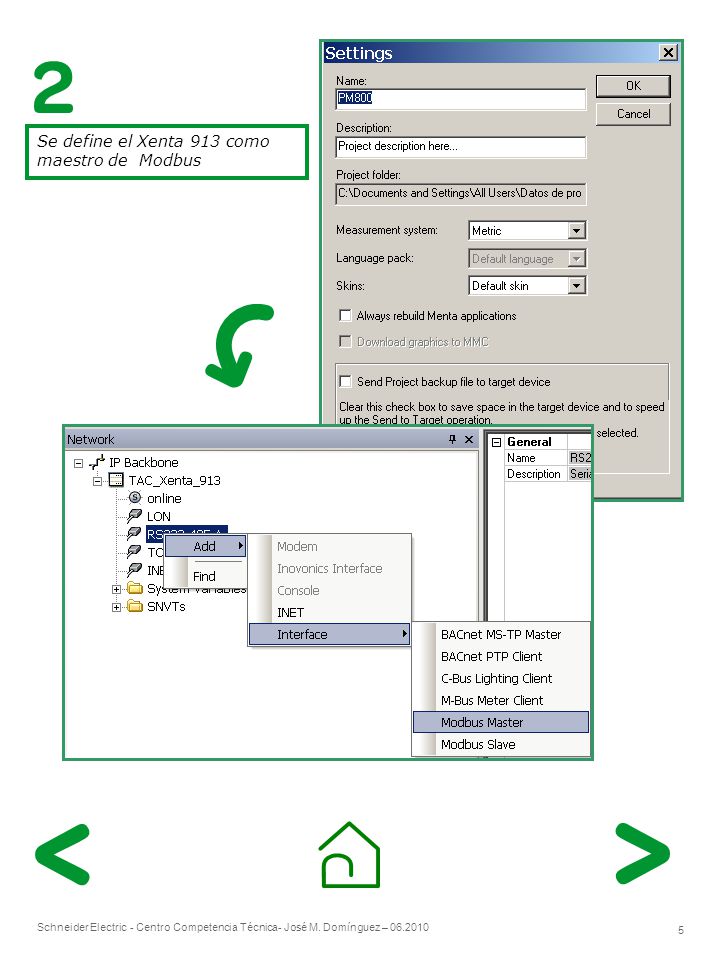

5 Se define el Xenta 913 como maestro de Modbus

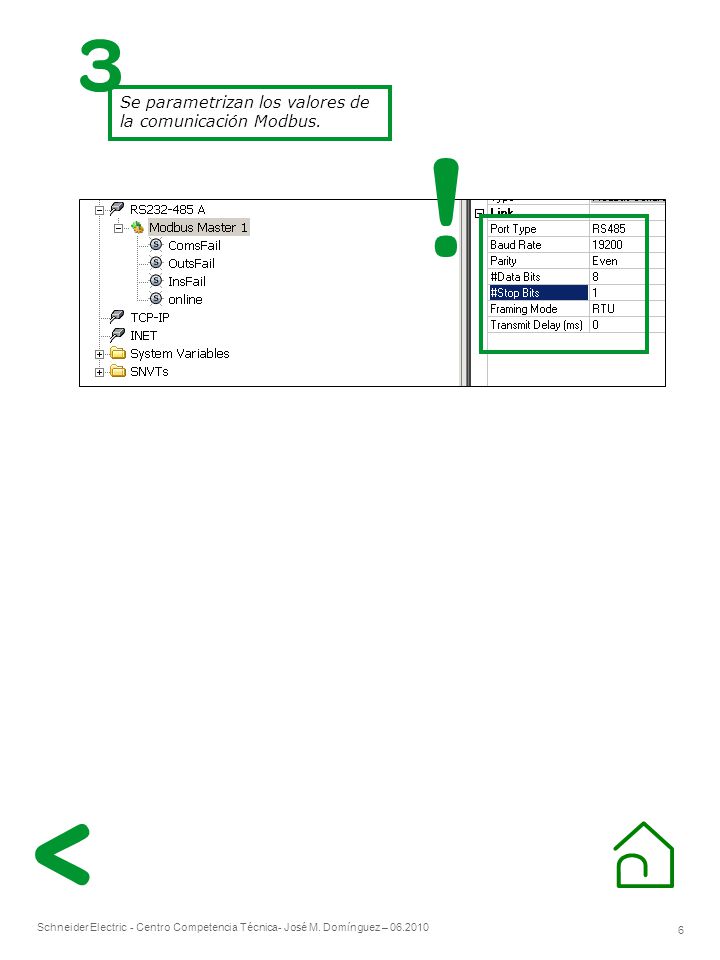

6 Se parametrizan los valores de la comunicación Modbus.

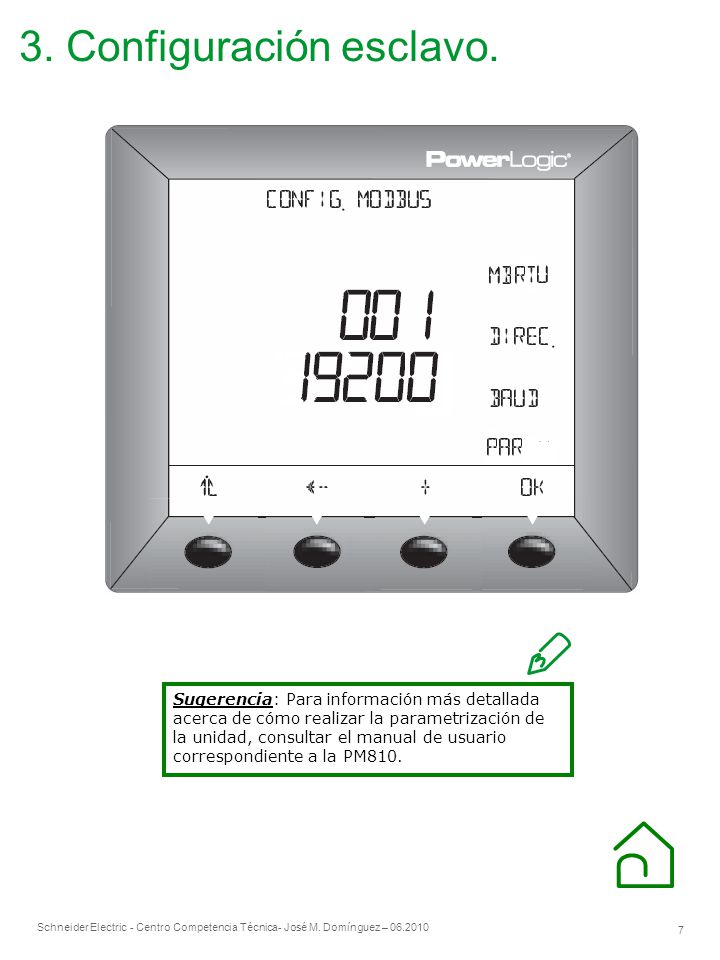

7 3. Configuración esclavo.
Sugerencia: Para información más detallada acerca de cómo realizar la parametrización de la unidad, consultar el manual de usuario correspondiente a la PM810.

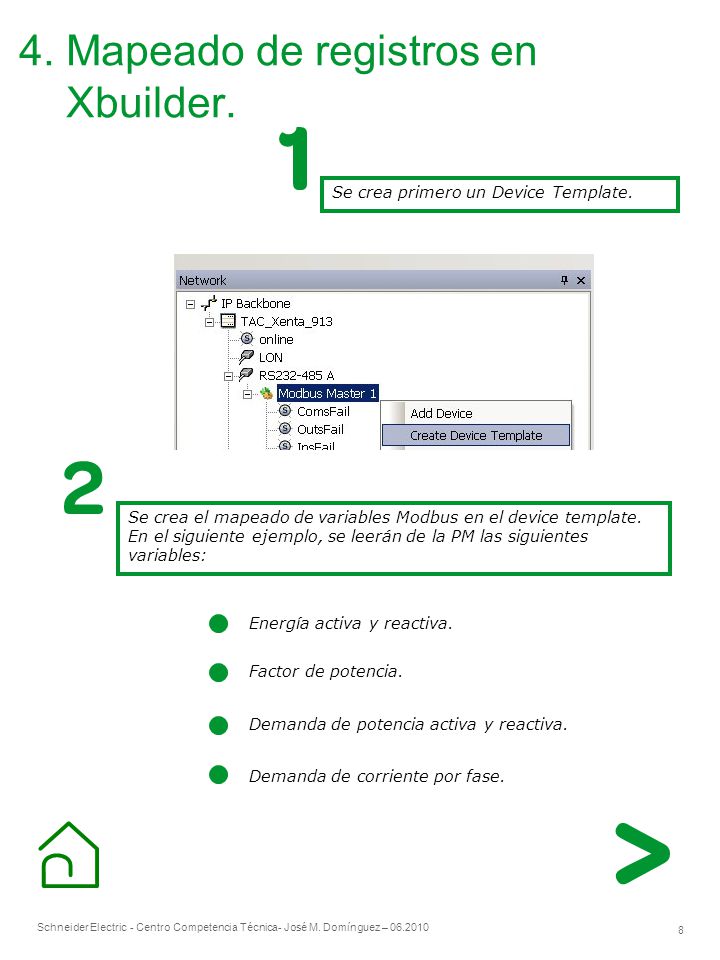

8 4. Mapeado de registros en Xbuilder.
Se crea primero un Device Template. Se crea el mapeado de variables Modbus en el device template. En el siguiente ejemplo, se leerán de la PM las siguientes variables: Energía activa y reactiva. Factor de potencia. Demanda de potencia activa y reactiva. Demanda de corriente por fase.

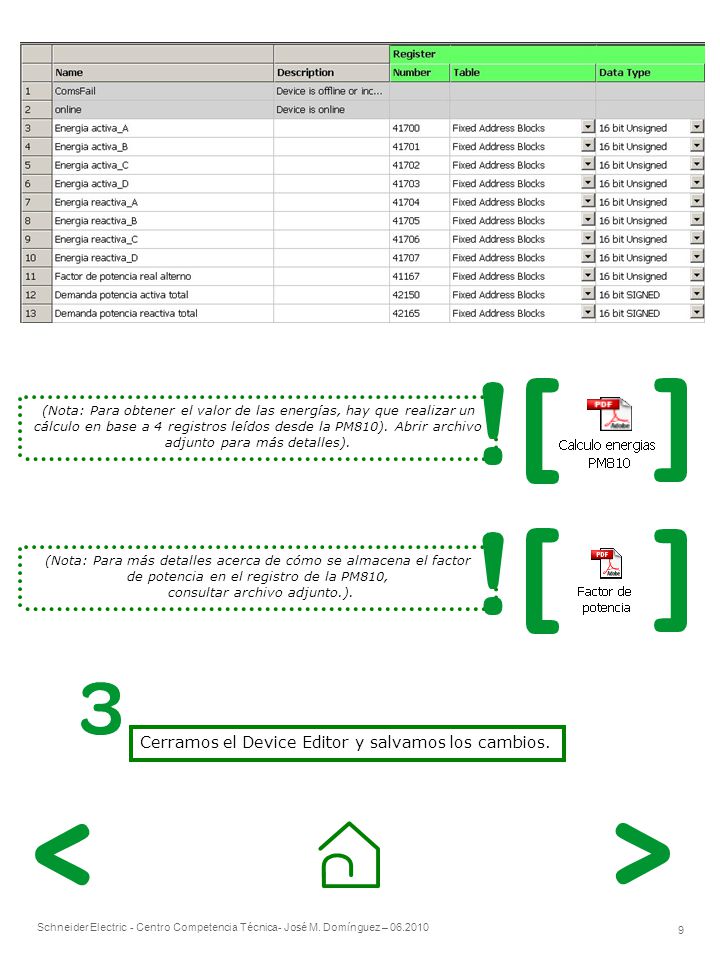

9 Cerramos el Device Editor y salvamos los cambios.
(Nota: Para obtener el valor de las energías, hay que realizar un cálculo en base a 4 registros leídos desde la PM810). Abrir archivo adjunto para más detalles). (Nota: Para más detalles acerca de cómo se almacena el factor de potencia en el registro de la PM810, consultar archivo adjunto.). Cerramos el Device Editor y salvamos los cambios.

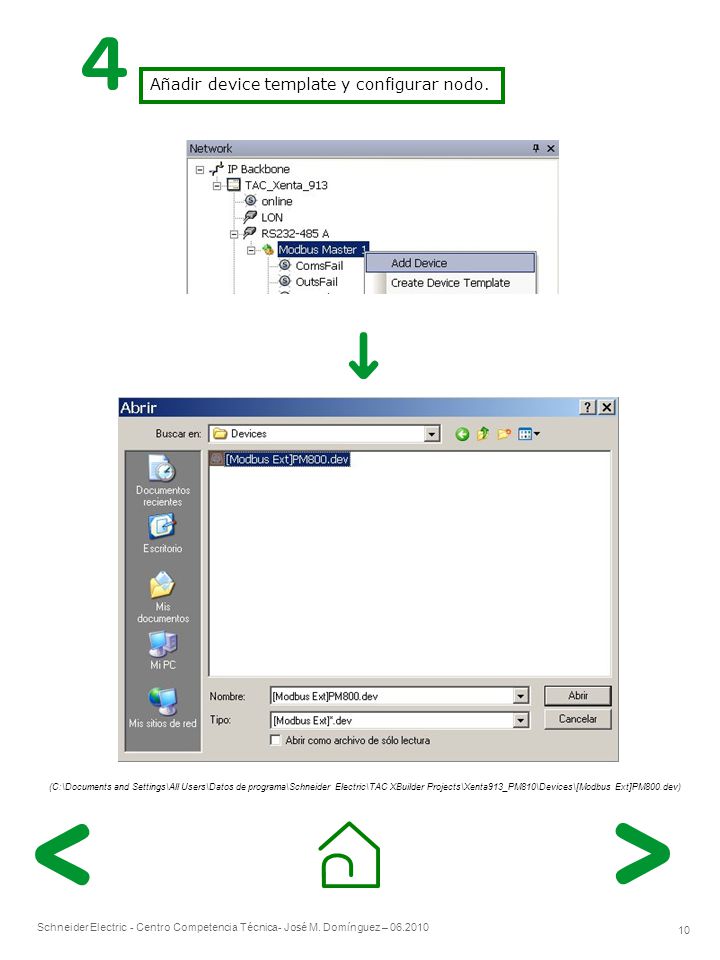

10 Añadir device template y configurar nodo.
(C:\Documents and Settings\All Users\Datos de programa\Schneider Electric\TAC XBuilder Projects\Xenta913_PM810\Devices\[Modbus Ext]PM800.dev)

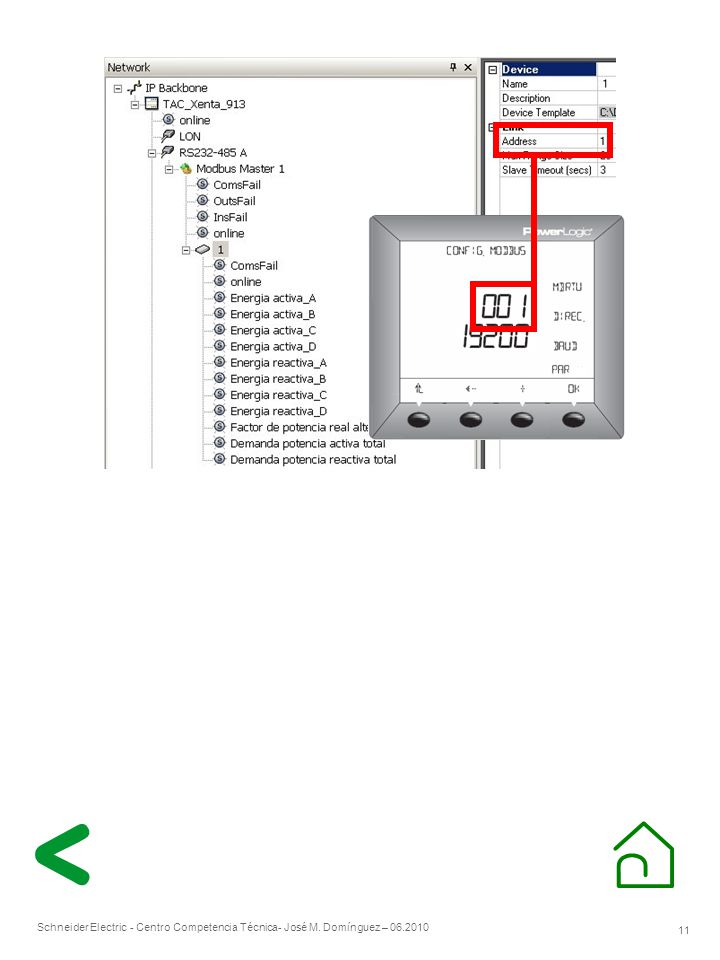

11

12 5. Visualización de datos en el navegador web.
Aprovechando la funcionalidad Web Server del Xenta 913, podemos visualizar los parámetros desde un navegador Web por medio de una conexión Ethernet TCP/IP. Se crea primero un hoja de valores para visualizar los parámetros.

13 Se arrastran las variables mapeadas a la hoja de valores PM800
Se añaden las variables que deseamos visualizar en la hoja de valores. Se arrastran las variables mapeadas a la hoja de valores PM800

14 Se compila y transfiere el programa.
(Nota: Previamente, se configuraran los parámetros de comunicación TCP/IP del Xenta: Password: root

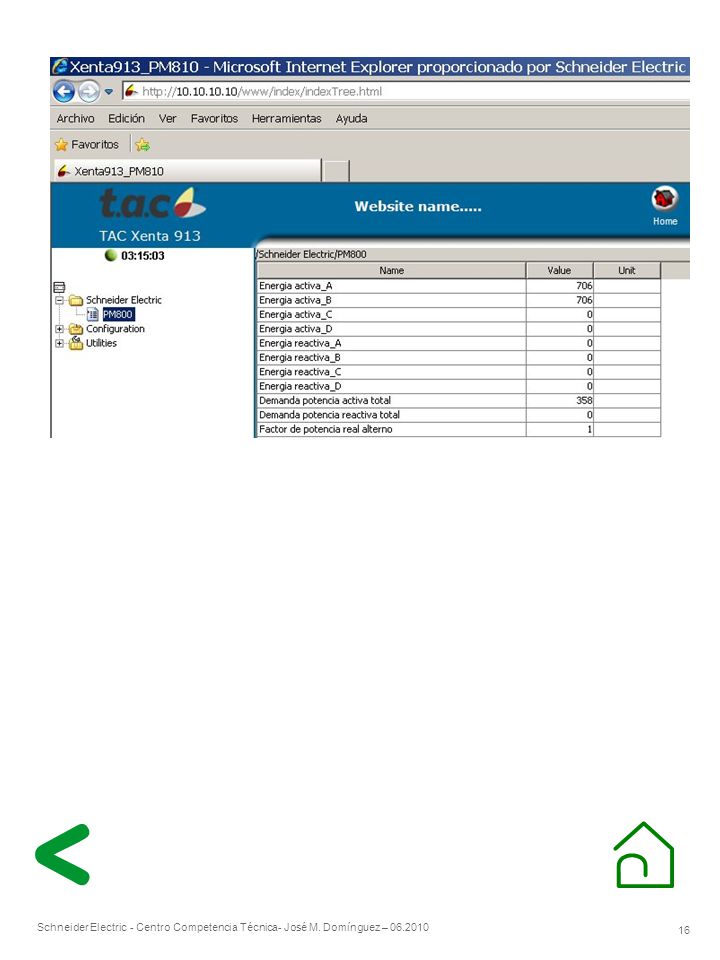

15 Visualización de las variables en el navegador web.

16

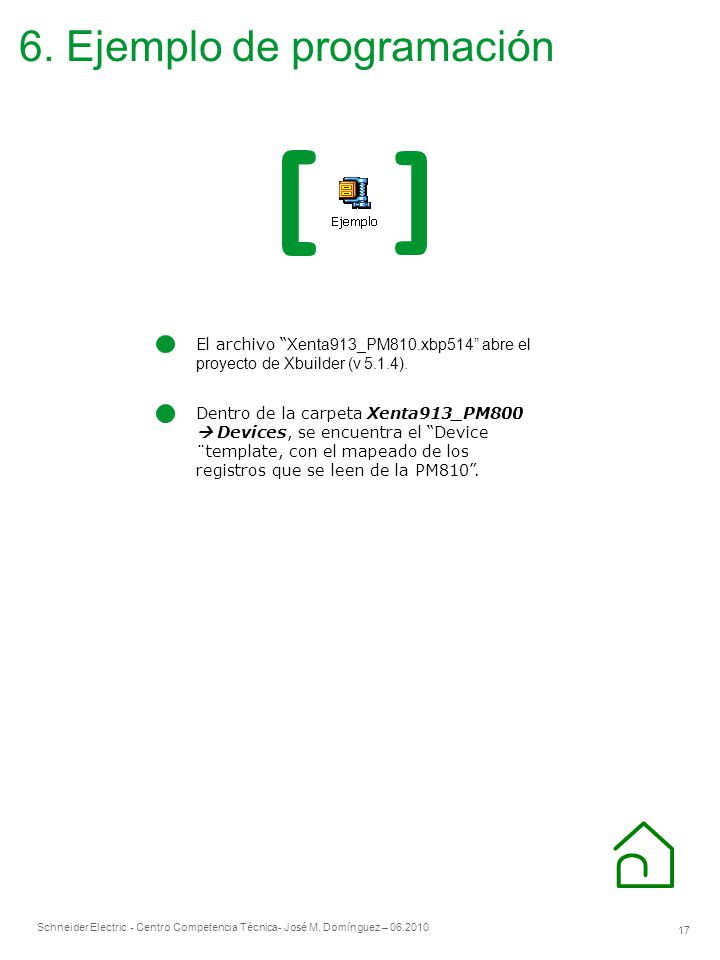

17 6. Ejemplo de programación
El archivo “Xenta913_PM810.xbp514” abre el proyecto de Xbuilder (v 5.1.4). Dentro de la carpeta Xenta913_PM800  Devices, se encuentra el “Device ¨template, con el mapeado de los registros que se leen de la PM810”.

18 Make the most of your energy
