1 JVEP

2 Ventilación mecánica No se puede manejar adecuadamente si no se dispone de equipos de gasometría y ácido – base. El operador debe conocer ampliamente sobre el equipo a usar (manuales) y haber probado antes la máquina preferiblemente con un pulmón de prueba.

3 JVEP En caso de fallas en el equipo,retírelo del paciente y asístalo con un Ambú. Nunca revise la máquina conectada al paciente. El principal objetivo de la VM es disminuir el trabajo respiratorio del paciente.

4 JVEP 5 Lts min 7 Lts. Min. Paciente Sistema de flujo continuo

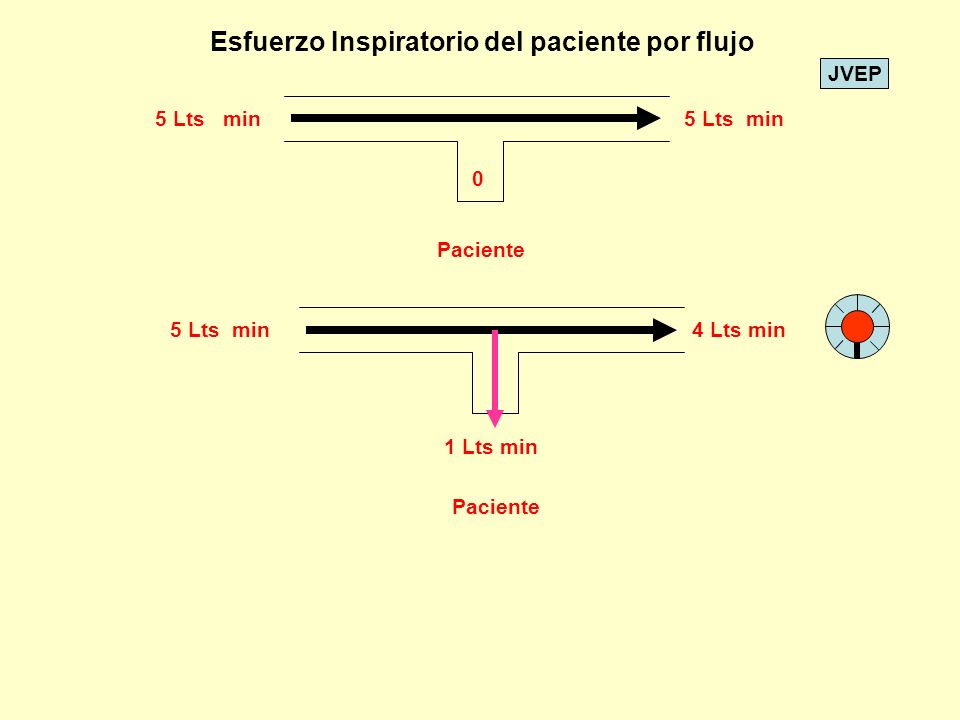

5 JVEP 5 Lts min Paciente 0 5 Lts min4 Lts min 1 Lts min Paciente Esfuerzo Inspiratorio del paciente por flujo

6 JVEP Válvula De Demanda Paciente Tiempo de respuesta Válvulas de demanda

7 JVEP

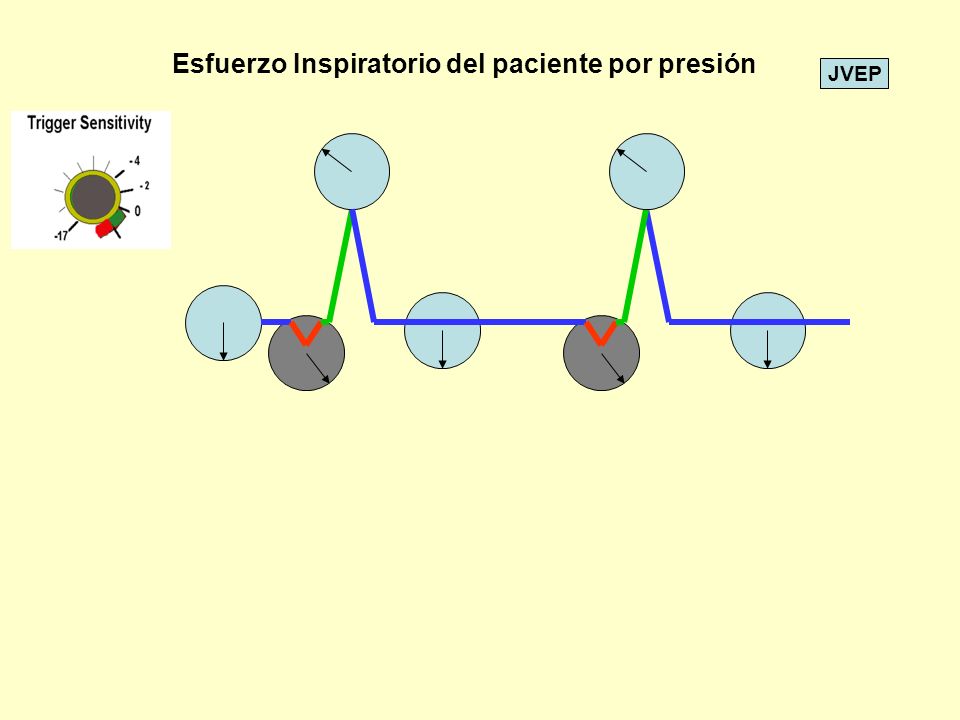

8 Esfuerzo Inspiratorio del paciente por presión

9 JVEP Ventilación mecánica controlada

10 JVEP 60 seg FR = TRT I E I TP Relación Inspiración - Espiración

11 JVEP Tiempo Presión 60 / FR = TRT Inspiración Inspiración Pausa Insp Espiración

12 JVEP PIP PM P. Final Esp. P.Esp.Final P. Pico P. Meseta P. Esp.Final

13 JVEP Flujo Inspiratorio turbulento

14 JVEP Flujo laminar inspiratorio

15 JVEP X Pausa Inspiratoria

16 JVEP Clasificación de los Ventiladores mecánicos Según el paso de Inspiración a espiración Presión Tiempo Volumen Flujo

17 JVEP 0 25 Tiempo Presión 100 ml300 ml700 ml Presión fija volumen variable Inspiración Ventiladores ciclados por Presión

18 JVEP 0 25 Tiempo Presión Inspiración Control Flujo Inspiratorio El control de flujo inspiratorio regula el Tiempo inspiratorio en los VM ciclados Por presión.

19 JVEP Bird Mark 7 Ventilador ciclado por presión Presión Mezcla O2/aire Frecuencia respiratoria Flujo Inspiratorio Manómetro Sensibilidad

20 JVEP VC TIEMPO SEG 660 FR 12 I = 2 E = 3 Ventiladores ciclados por volumen Volumen fijo y presión variable / 12 = 5 FLUJO INSP.

21 JVEP VC = 500 ml. TI = 2 seg. FI = ???? VC= 5002 seg. X 60 seg. X = 60 x X = ml.

22 JVEP 0 Tiempo Flujo Ventiladores ciclados por Tiempo

23 JVEP 0 Tiempo Flujo Ventiladores ciclados por Tiempo

24 JVEP 20 0 Inspiración Ventiladores ciclados por Flujo 25% 100% Presión Tiempo Flujo

25 JVEP 20 0 Inspiración Ventiladores ciclados por Flujo 25% 100% Presión Tiempo

26 JVEP 20 0 Inspiración Ventiladores ciclados por Flujo 25% 100% Presión Tiempo

27 JVEP 20 0 Inspiración Ventiladores ciclados por Flujo 10Presión Tiempo

28 JVEP Ventiladores ciclados por flujo CICLADA POR FLUJO LIMITADA POR PRESIÓN ASISTIDA Soporte de Presión

29 JVEP El control de limite de Presión Inspiratoria impide Que la presión de la Maquina sea Excesiva. Una vez alcanzada el Ventilador mecánico Pasa inmediatamente A espiración

30 JVEP FiO2 FR VOL I:E Susp PEEP LP O 35 VOL TIEMPO FITIFI PRESIÓN P V TI FI

31 JVEP FiO2 FR VOL I:E Susp PEEP LP O I no > E VC 1 1/ cm + 15 cm ALARMAS ml / Kg HUMEDAD
