1 Academia Militar de Venezuela Lectura de Cartas Tte(Ej) Angel Daniel Balestrini Jaramillo Unidad IV

2 Capitulo IV Direcciones Básicas de Referencia

3 Norte Geográfico NG. Norte Magnético NM. Norte del Cuadriculado o Rectángular NC o NR. Direcciones Básicas de Referencia

4 NORTE GEOGRAFICO (NG): Es la dirección del Polo Norte Terrestre; se utiliza en los levantamientos de gran precisión. Para fines militares no es muy usado. Los Meridianos de las cartas siguen esta dirección.

5 Meridianos Paralelos

6 Meridianos

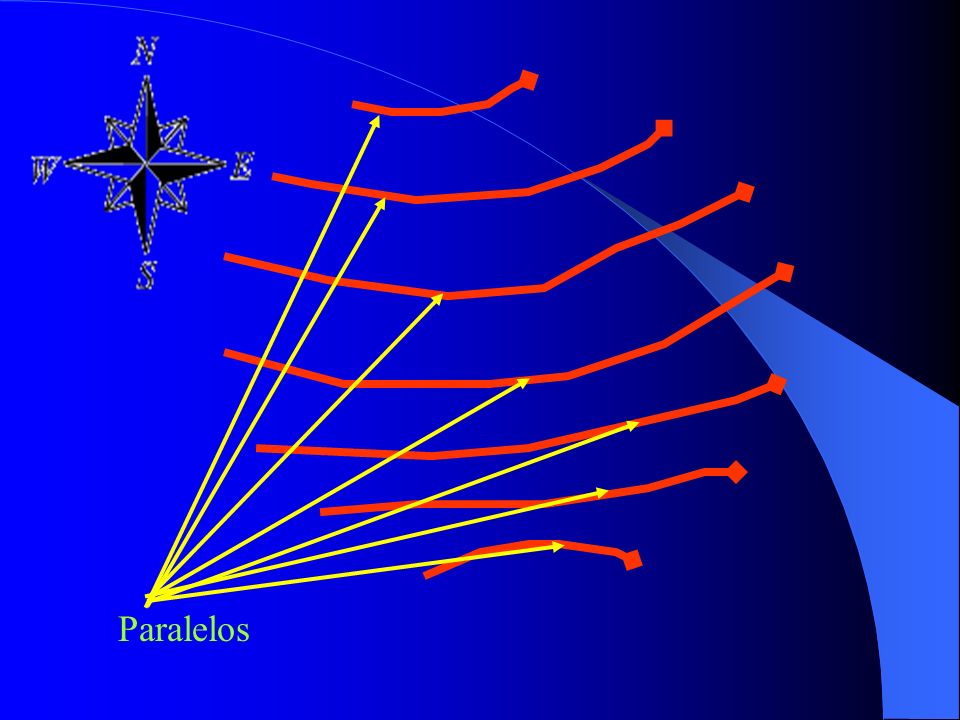

7 Paralelos

8

9 N.G.

10 Direcciones Básicas de Referencia NORTE MAGNETICO (NM): Es la dirección del polo Norte Magnético Terrestre. Para fines militares es el más usado, porque se puede determinar rapidamente por la Brújula. 70° Lat. Norte 96° Long. Oeste

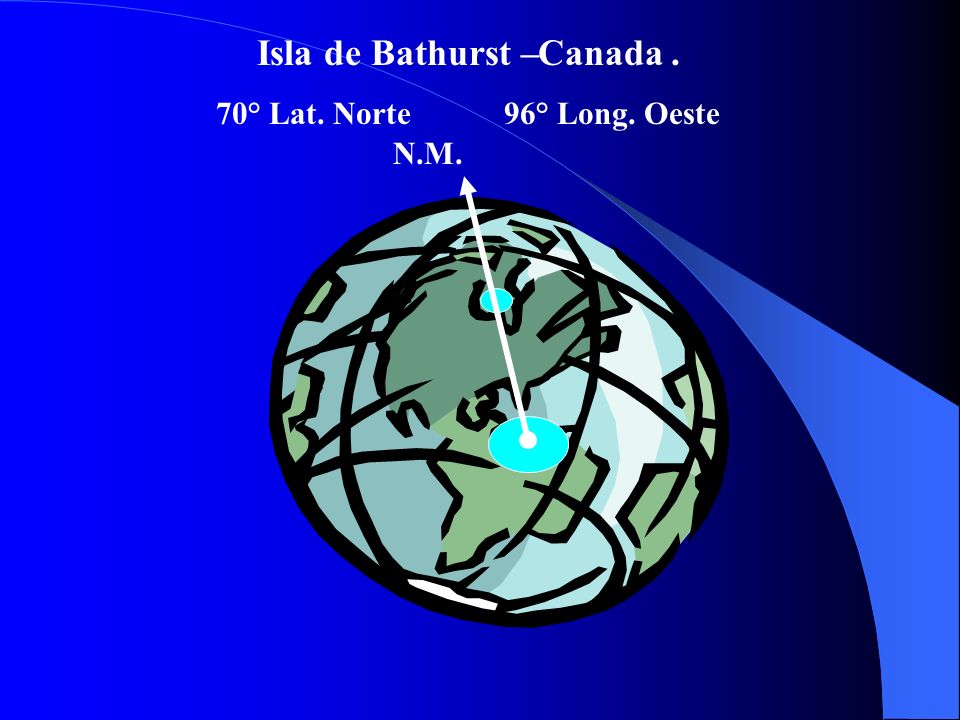

11 Isla de Bathurst –. 70° Lat. Norte96° Long. Oeste Canada N.M.

12 N.G. N.M.

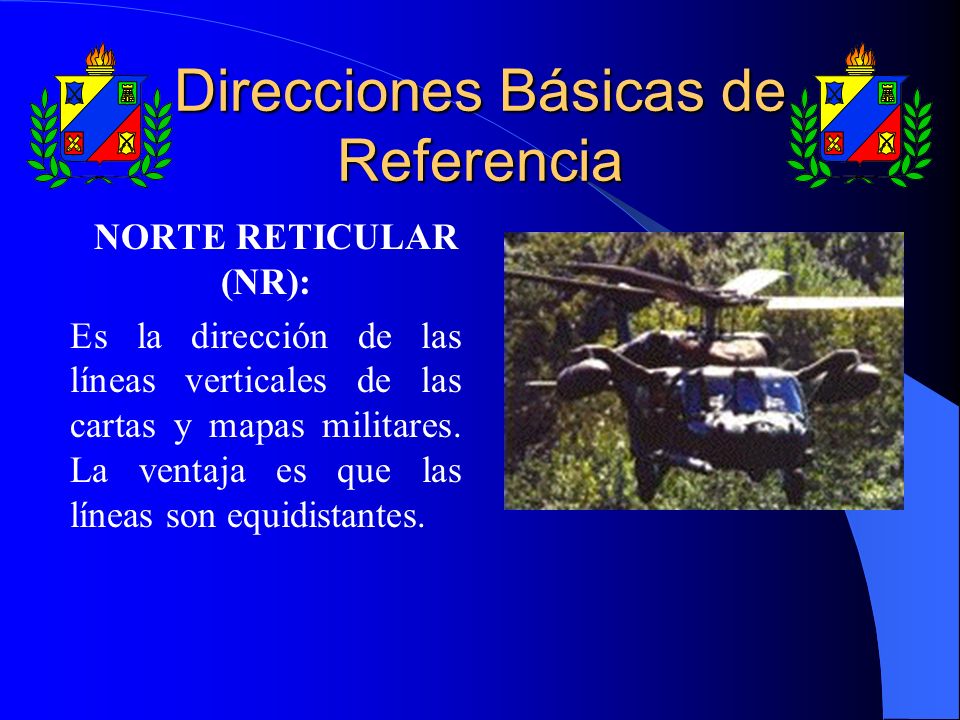

13 Direcciones Básicas de Referencia NORTE RETICULAR (NR): Es la dirección de las líneas verticales de las cartas y mapas militares. La ventaja es que las líneas son equidistantes.

14 Norte Cuadriculado o Reticular

15 N.G. N.M. N.C. ó N.R.

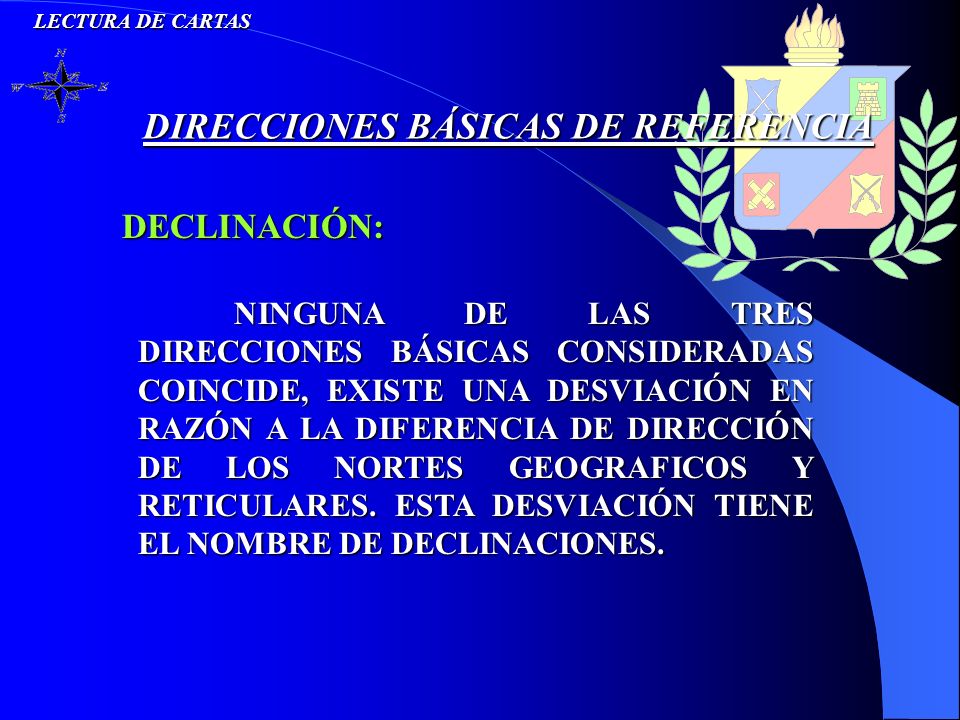

16 LECTURA DE CARTAS DECLINACIÓN: NINGUNA DE LAS TRES DIRECCIONES BÁSICAS CONSIDERADAS COINCIDE, EXISTE UNA DESVIACIÓN EN RAZÓN A LA DIFERENCIA DE DIRECCIÓN DE LOS NORTES GEOGRAFICOS Y RETICULARES. ESTA DESVIACIÓN TIENE EL NOMBRE DE DECLINACIONES. DIRECCIONES BÁSICAS DE REFERENCIA

17 LECTURA DE CARTAS DIAGRAMA DE DECLINACIÓN: ES LA FIGURA QUE LAS CARTAS MILITARES LLEVAN IMPRESO AL MARGEN, FORMADA POR TRES (03) LÍNEAS QUE SEÑALAN LAS DIRECCIONES PRINCIPALES DE LOS NORTES GEOGRÁFICOS, MAGNÉTICOS Y RETICULARES. GENERALMENTE SUS ÁNGULOS SE DIBUJAN CON UNA GRAN PRECISIÓN, POR LO CUAL PUEDEN EMPLEARSE PARA TRABAJOS GRÁFICOS SOBRE LA CARTA. DIRECCIONES BÁSICAS DE REFERENCIA

18 Direcciones Básicas de Referencia DIAGRAMA DE DECLINACION: es una figura formada por tres (03) líneas que señalan las direcciones principales de los Nortes Geográficos, Magnéticos y Reticulares. NVY NM 12´56´´ 07°37´ Declinación Magnetica Centro de la Carta 07°49´W Variación Anual +8´18´´

19 Muchas Gracias por su Atención
