1 Tte. (Ej.) Ángel Balestrini Jaramillo

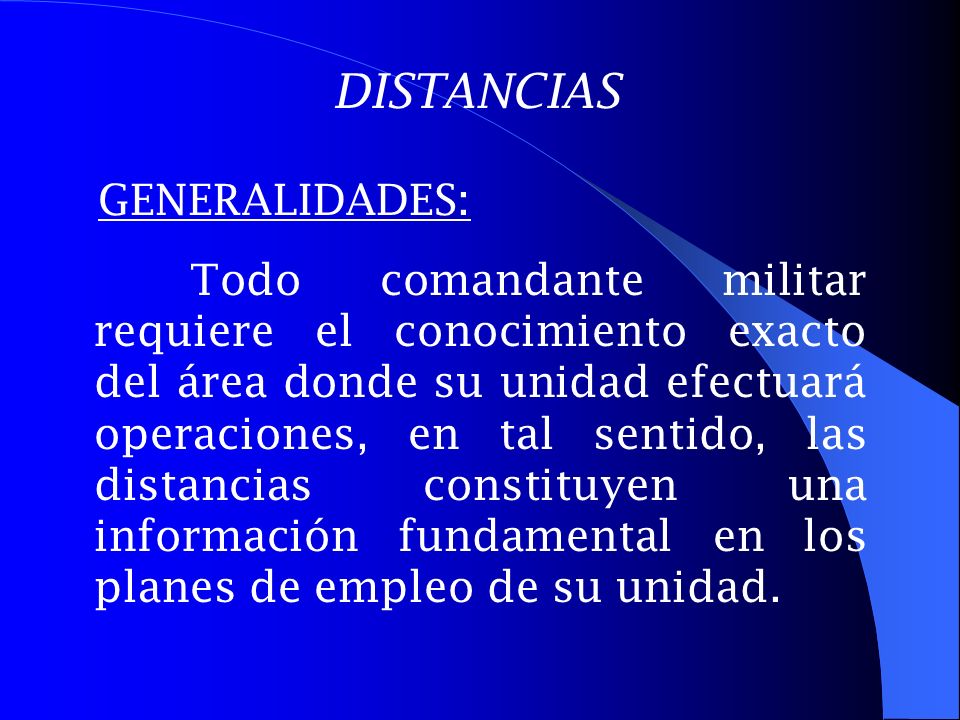

2 DISTANCIAS GENERALIDADES: Todo comandante militar requiere el conocimiento exacto del área donde su unidad efectuará operaciones, en tal sentido, las distancias constituyen una información fundamental en los planes de empleo de su unidad.

3 DISTANCIA : Es la separación existente entre dos o más puntos determinados en un plano. (sea terrestre, físico, aéreo o marítimo). Para determinar la posición de un punto con respecto a otro se deben considerar tres factores: 1.La distancia que separa dichos puntos. 2. La dirección del punto a ubicar. 3. El intervalo vertical existente entre ambos puntos.

4 CLASES DE DISTANCIA EXISTEN CUATRO CLASES DE DISTANCIA: Distancias Geométrica (DG) Distancia Real, Natural o Verdadera (DR) Distancia Horizontal, Topográfica o Reducida al Horizonte (DH) Distancia Vertical (DV) DV DISTANCIA REAL DH DG

5 MEDICIÓN DE DISTANCIAS La medición de distancias puede efectuarse en dos formas normalmente. (1) Medición directa: Es aquella que se efectúa cuando es necesario recorrer el terreno entre los puntos considerados, ya sea mediante el empleo de: METROS O REGLAS TIEMPO EMPLEADO PODÓMETRO ESCALA GRÁFICA O NUMÉRICA EN LA CARTA PASO CARTABONEADO Marcas

6 (2)Medición Indirecta: Cuando no es posible medir la distancia directamente se emplea la medición indirecta, la cual se puede realizar por algunos de los siguientes procedimientos: a)Procedimientos del Brazo Extendido:

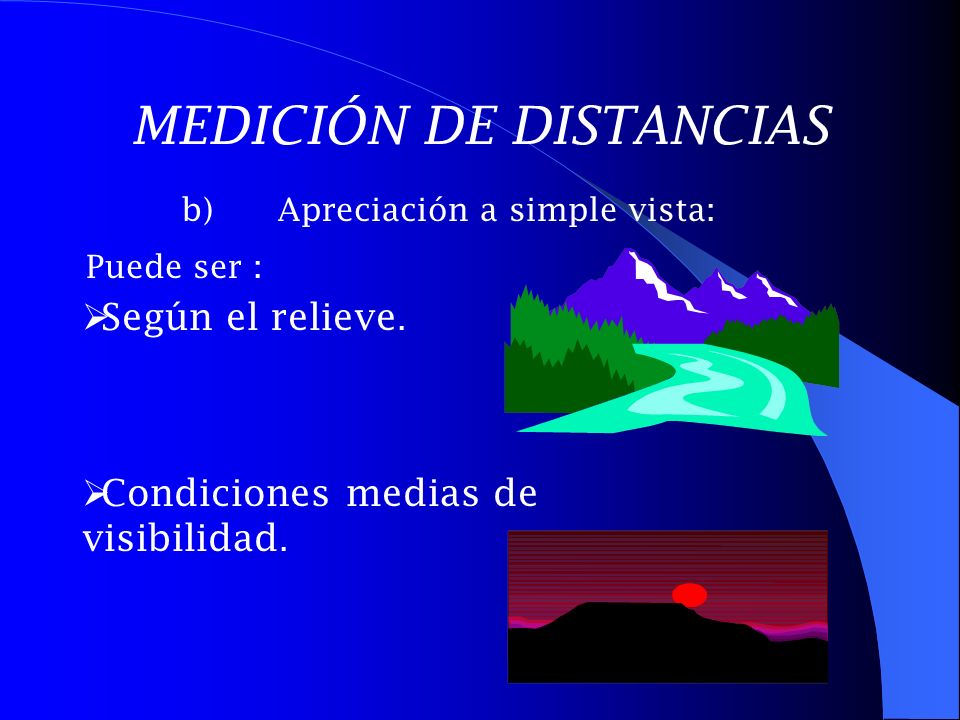

7 MEDICIÓN DE DISTANCIAS b)Apreciación a simple vista: Puede ser : Según el relieve. Condiciones medias de visibilidad.

8 EL ESCALÍMETRO El Escalímetro: Llamados también Escalas de Coordenadas, se usan normalmente para determinar en una carta el valor de la DH o para trazar, más exactamente, la ubicación de puntos mediante el empleo de coordenadas reticulares. Existen varios tipos de escala de coordenadas. El Escalímetro que usualmente emplearnos es de tipo triangular de seis (06) Escalas, el cual tiene dos unidades de medidas: metros y centímetros.

9 Continuamos con la Instrucción...
