PROCEDIMIENTO DE BLOQUEO AREA SECA

Presentación del tema: "PROCEDIMIENTO DE BLOQUEO AREA SECA"— Transcripción de la presentación:

1 PROCEDIMIENTO DE BLOQUEO AREA SECA
GERENCIA DE EXTRACCIÓN Y LIXIVIACIÓN NORTE PROCEDIMIENTO DE BLOQUEO AREA SECA JULIO 2009

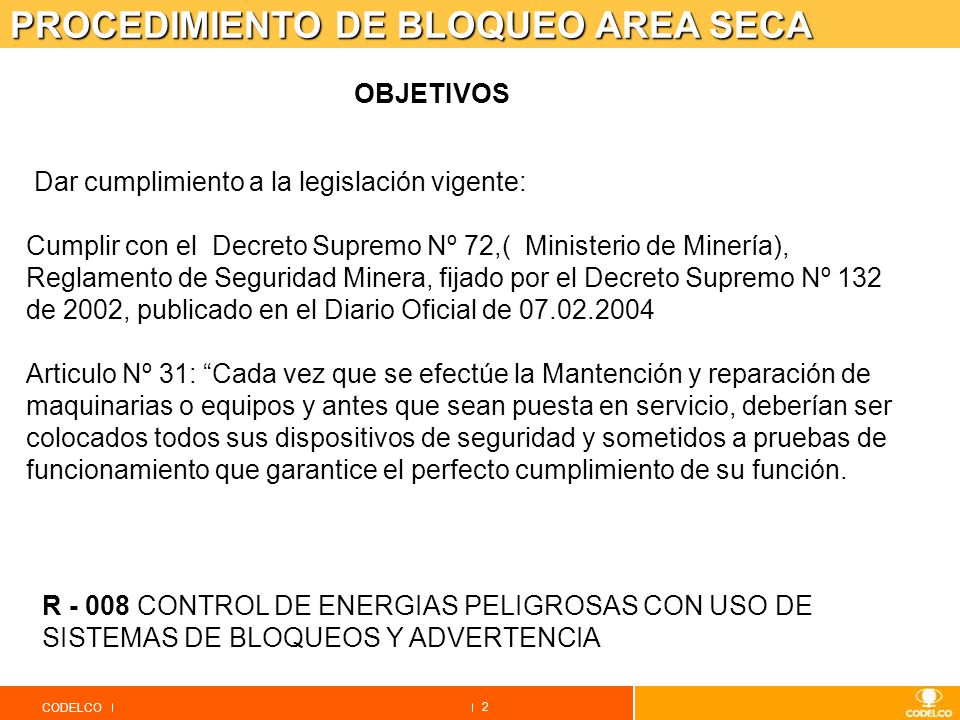

2 PROCEDIMIENTO DE BLOQUEO AREA SECA
OBJETIVOS Dar cumplimiento a la legislación vigente: Cumplir con el Decreto Supremo Nº 72,( Ministerio de Minería), Reglamento de Seguridad Minera, fijado por el Decreto Supremo Nº 132 de 2002, publicado en el Diario Oficial de Articulo Nº 31: “Cada vez que se efectúe la Mantención y reparación de maquinarias o equipos y antes que sean puesta en servicio, deberían ser colocados todos sus dispositivos de seguridad y sometidos a pruebas de funcionamiento que garantice el perfecto cumplimiento de su función. R CONTROL DE ENERGIAS PELIGROSAS CON USO DE SISTEMAS DE BLOQUEOS Y ADVERTENCIA

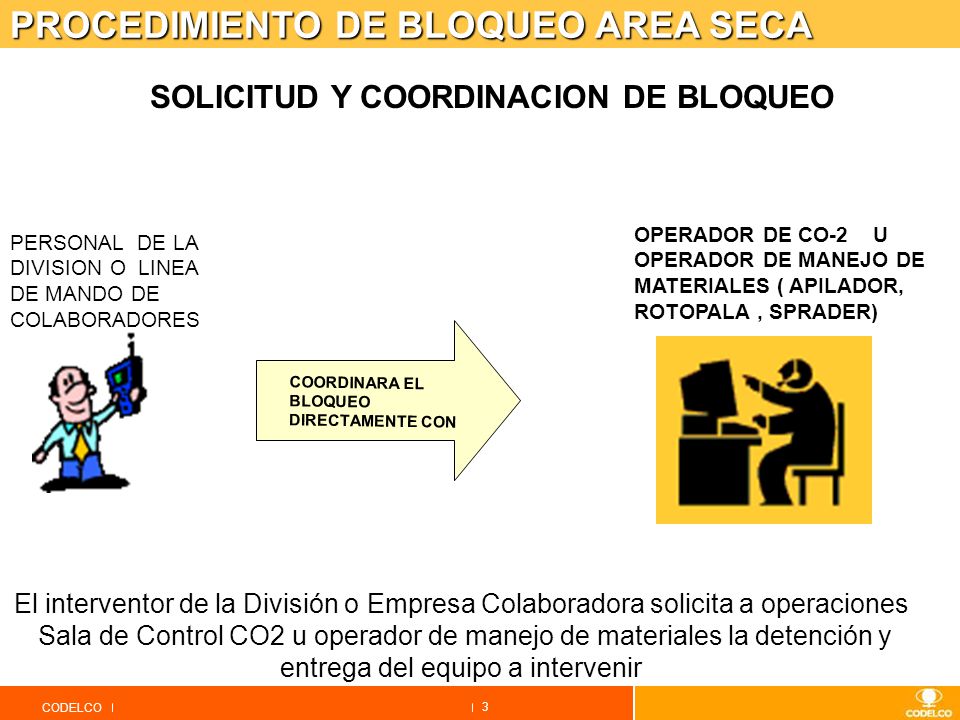

3 PROCEDIMIENTO DE BLOQUEO AREA SECA
SOLICITUD Y COORDINACION DE BLOQUEO OPERADOR DE CO-2 U OPERADOR DE MANEJO DE MATERIALES ( APILADOR, ROTOPALA , SPRADER) PERSONAL DE LA DIVISION O LINEA DE MANDO DE COLABORADORES COORDINARA EL BLOQUEO DIRECTAMENTE CON El interventor de la División o Empresa Colaboradora solicita a operaciones Sala de Control CO2 u operador de manejo de materiales la detención y entrega del equipo a intervenir

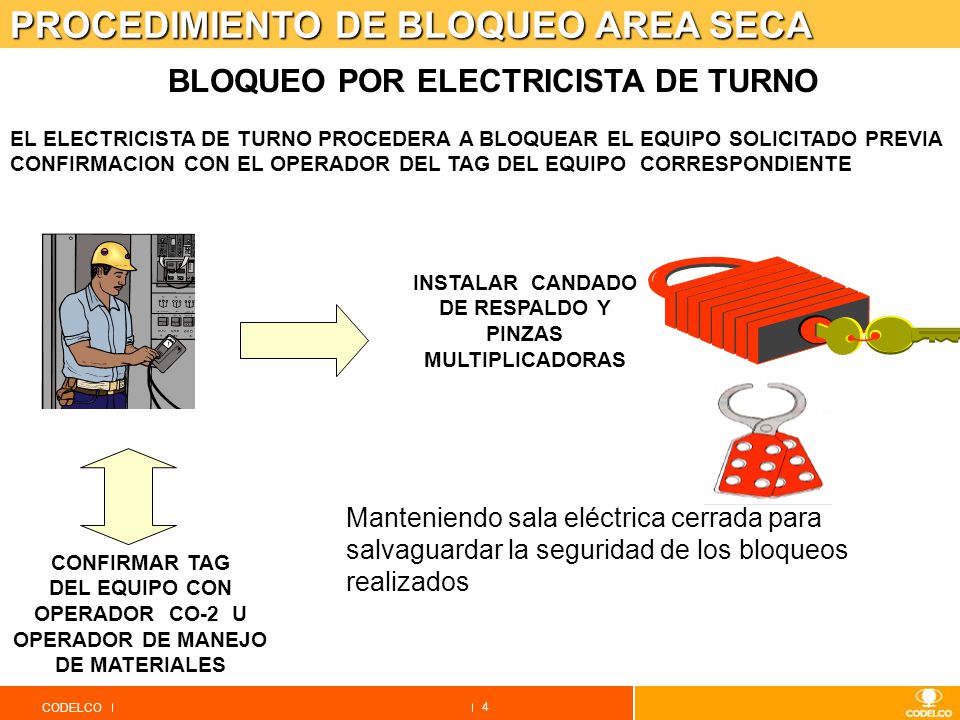

4 PROCEDIMIENTO DE BLOQUEO AREA SECA
BLOQUEO POR ELECTRICISTA DE TURNO EL ELECTRICISTA DE TURNO PROCEDERA A BLOQUEAR EL EQUIPO SOLICITADO PREVIA CONFIRMACION CON EL OPERADOR DEL TAG DEL EQUIPO CORRESPONDIENTE INSTALAR CANDADO DE RESPALDO Y PINZAS MULTIPLICADORAS Manteniendo sala eléctrica cerrada para salvaguardar la seguridad de los bloqueos realizados CONFIRMAR TAG DEL EQUIPO CON OPERADOR CO-2 U OPERADOR DE MANEJO DE MATERIALES

5 Energía cero PROCEDIMIENTO DE BLOQUEO AREA SECA
Artículo 98.- Toda intervención de un equipo, maquinaria o sistema por reparación o mantención, se debe realizar bajo el concepto de intervención en Estado de Energía Cero. El personal que bloquea (personal de la división o línea de mando colaboradores ) debe de verificar con el operador de consola el estado operacional del equipo, corroborando así la energía cero donde intervenir EL SUPERVISOR O CAPATAZ PARA VERIFICAR LA ENERGIA CERO DEBE PEDIR EL FUNCIONAMIENTO DEL EQUIPO INTERVENIDO CON EL OPERADOR CO2 U OPERADOR DE EQUIPOS MOVILES

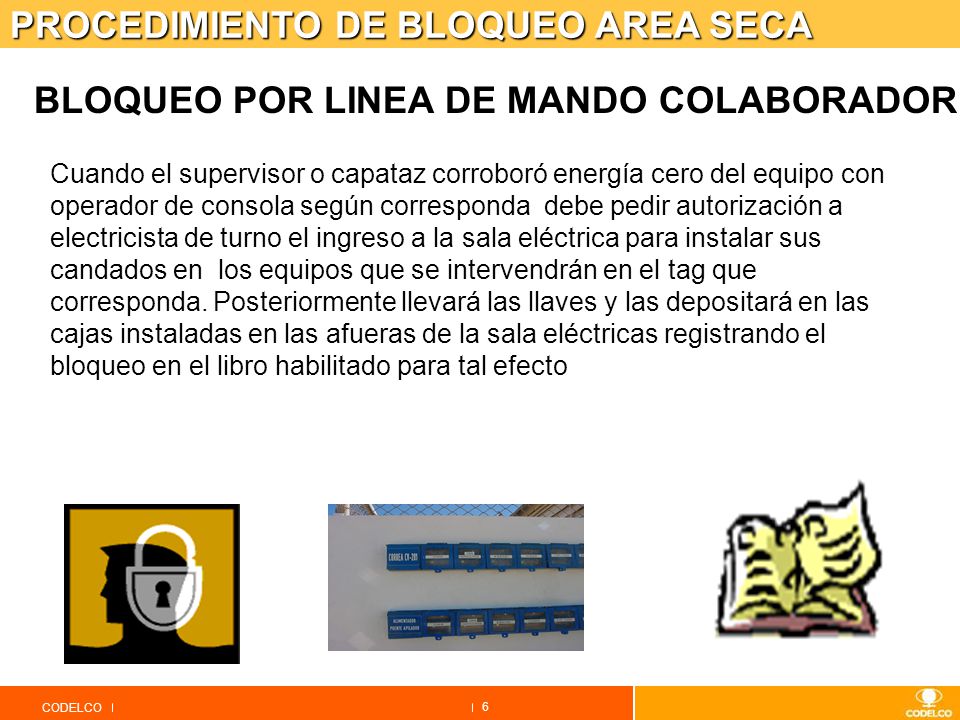

6 PROCEDIMIENTO DE BLOQUEO AREA SECA
BLOQUEO POR LINEA DE MANDO COLABORADOR Cuando el supervisor o capataz corroboró energía cero del equipo con operador de consola según corresponda debe pedir autorización a electricista de turno el ingreso a la sala eléctrica para instalar sus candados en los equipos que se intervendrán en el tag que corresponda. Posteriormente llevará las llaves y las depositará en las cajas instaladas en las afueras de la sala eléctricas registrando el bloqueo en el libro habilitado para tal efecto

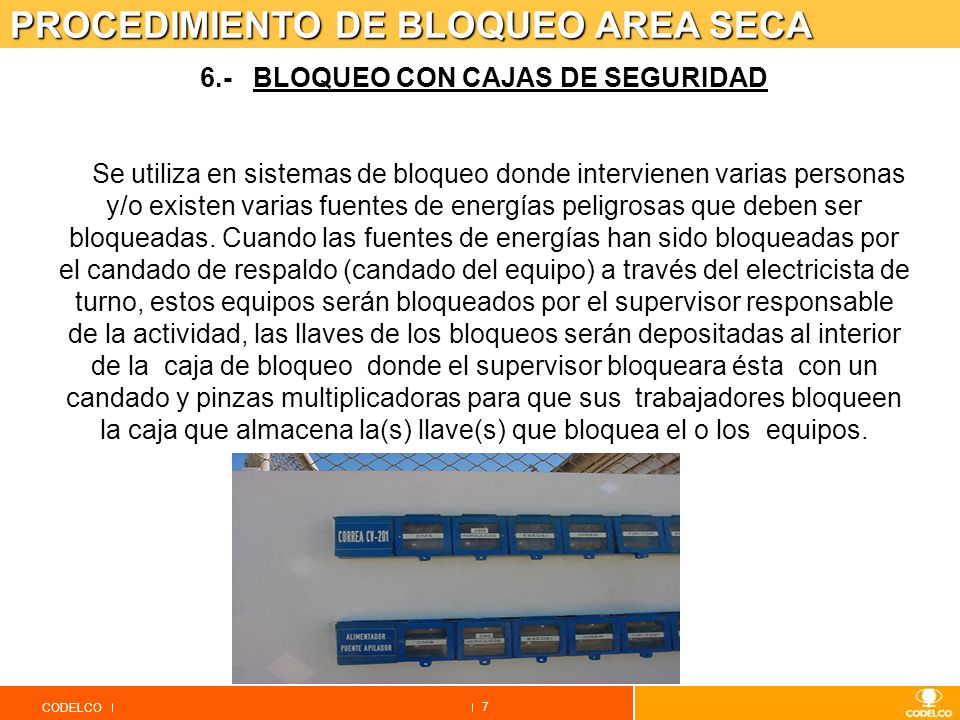

7 6.- BLOQUEO CON CAJAS DE SEGURIDAD
PROCEDIMIENTO DE BLOQUEO AREA SECA 6.- BLOQUEO CON CAJAS DE SEGURIDAD Se utiliza en sistemas de bloqueo donde intervienen varias personas y/o existen varias fuentes de energías peligrosas que deben ser bloqueadas. Cuando las fuentes de energías han sido bloqueadas por el candado de respaldo (candado del equipo) a través del electricista de turno, estos equipos serán bloqueados por el supervisor responsable de la actividad, las llaves de los bloqueos serán depositadas al interior de la caja de bloqueo donde el supervisor bloqueara ésta con un candado y pinzas multiplicadoras para que sus trabajadores bloqueen la caja que almacena la(s) llave(s) que bloquea el o los equipos.

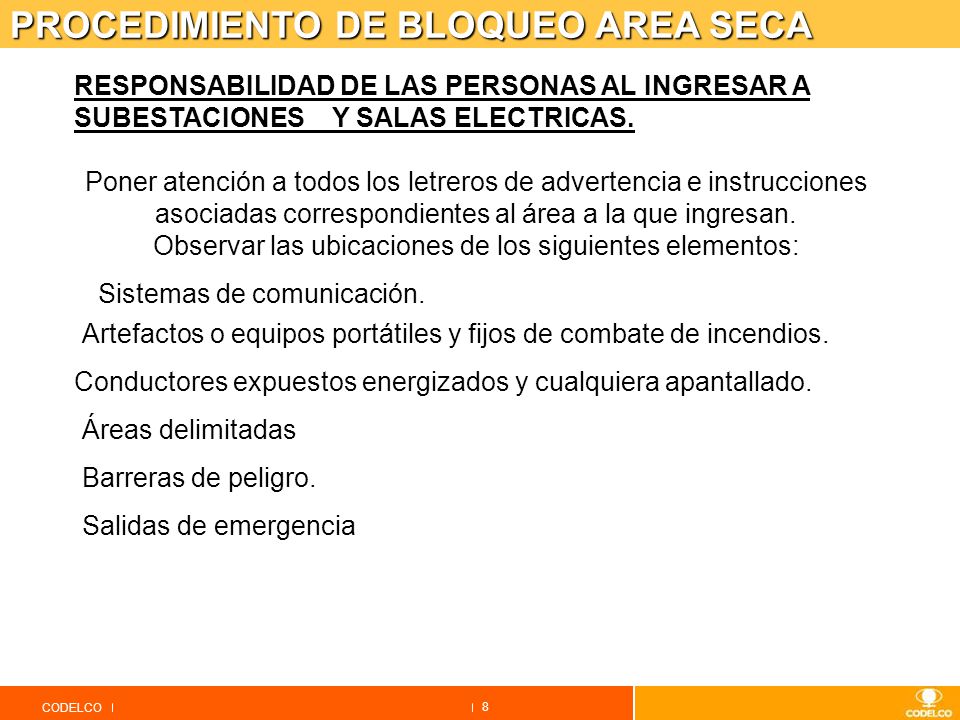

8 Observar las ubicaciones de los siguientes elementos:
PROCEDIMIENTO DE BLOQUEO AREA SECA RESPONSABILIDAD DE LAS PERSONAS AL INGRESAR A SUBESTACIONES Y SALAS ELECTRICAS. Poner atención a todos los letreros de advertencia e instrucciones asociadas correspondientes al área a la que ingresan. Observar las ubicaciones de los siguientes elementos: Sistemas de comunicación. Artefactos o equipos portátiles y fijos de combate de incendios. Conductores expuestos energizados y cualquiera apantallado. Áreas delimitadas Barreras de peligro. Salidas de emergencia

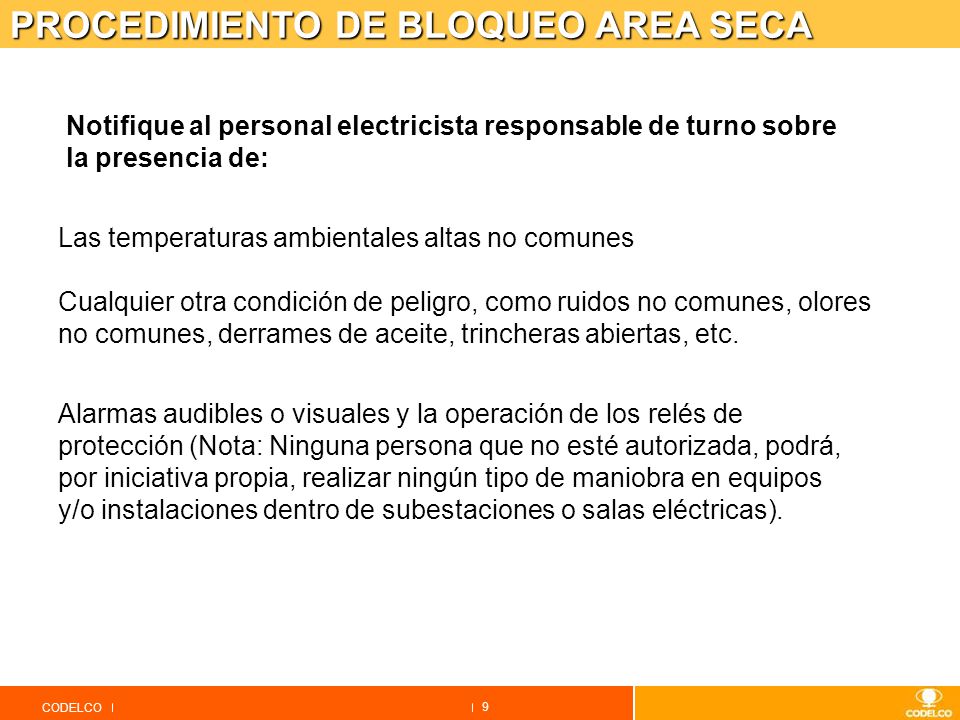

9 PROCEDIMIENTO DE BLOQUEO AREA SECA
Notifique al personal electricista responsable de turno sobre la presencia de: Las temperaturas ambientales altas no comunes Cualquier otra condición de peligro, como ruidos no comunes, olores no comunes, derrames de aceite, trincheras abiertas, etc. Alarmas audibles o visuales y la operación de los relés de protección (Nota: Ninguna persona que no esté autorizada, podrá, por iniciativa propia, realizar ningún tipo de maniobra en equipos y/o instalaciones dentro de subestaciones o salas eléctricas).

10 CONSIDERACIONES PARA EL DESBLOQUEO
PROCEDIMIENTO DE BLOQUEO AREA SECA CONSIDERACIONES PARA EL DESBLOQUEO REVISAR QUE EL SISTEMA ESTE ENSAMBLADO EN CONDICIONES Y CON TODAS SUS PROTECCIONES

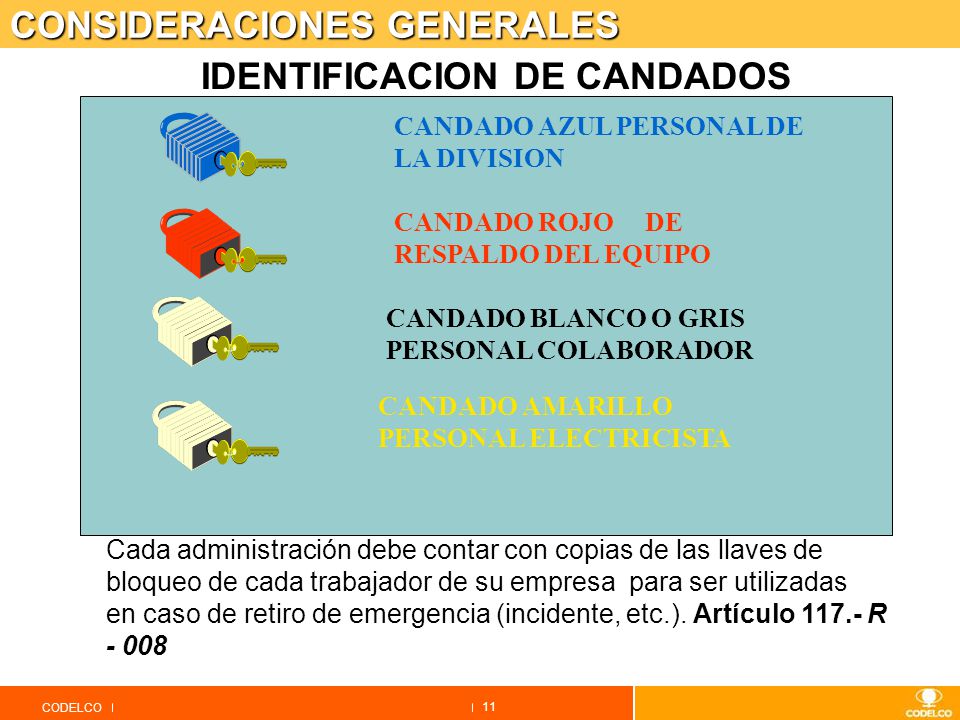

11 IDENTIFICACION DE CANDADOS
CONSIDERACIONES GENERALES IDENTIFICACION DE CANDADOS CANDADO AZUL PERSONAL DE LA DIVISION CANDADO ROJO DE RESPALDO DEL EQUIPO CANDADO BLANCO O GRIS PERSONAL COLABORADOR CANDADO AMARILLO PERSONAL ELECTRICISTA Cada administración debe contar con copias de las llaves de bloqueo de cada trabajador de su empresa para ser utilizadas en caso de retiro de emergencia (incidente, etc.). Artículo R - 008

12 PROCEDIMIENTO DE BLOQUEO AREA SECA
BLOQUEOS EN LINEA En toda acción de bloqueo de equipos que se operen en línea, se debe analizar la necesidad de aplicar bloqueos en los equipos que se ubiquen antes y después del punto a intervenir

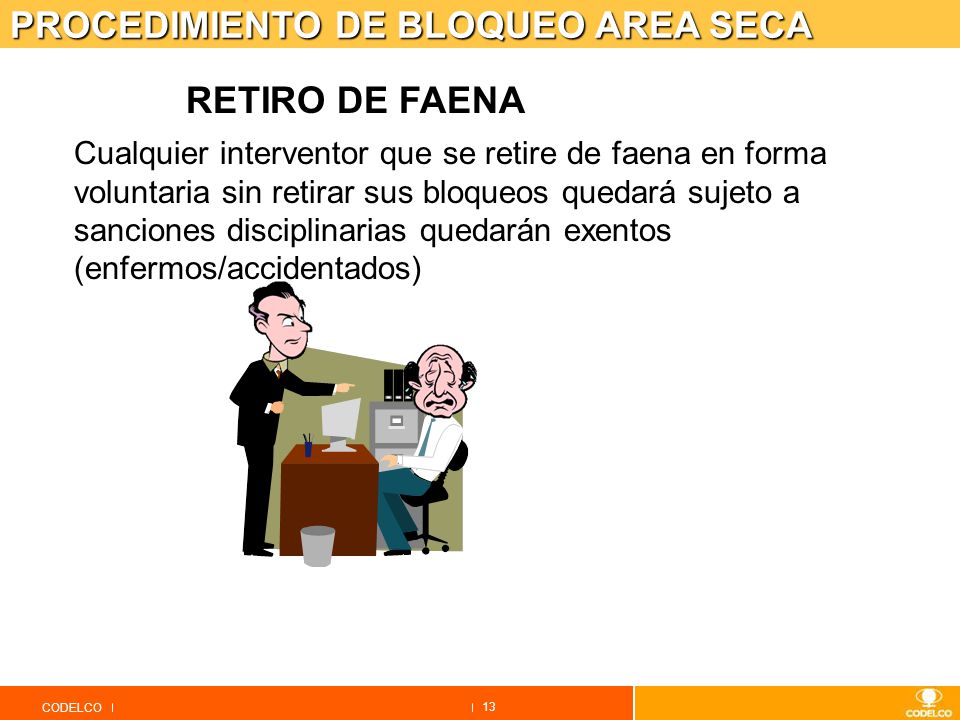

13 PROCEDIMIENTO DE BLOQUEO AREA SECA
RETIRO DE FAENA Cualquier interventor que se retire de faena en forma voluntaria sin retirar sus bloqueos quedará sujeto a sanciones disciplinarias quedarán exentos (enfermos/accidentados)

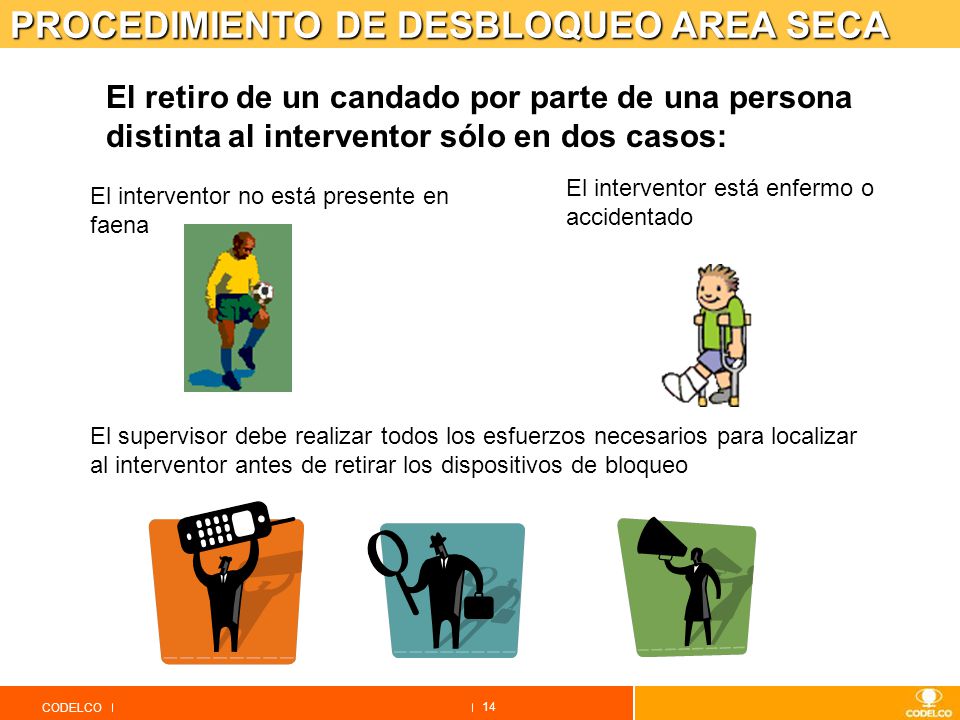

14 PROCEDIMIENTO DE DESBLOQUEO AREA SECA
El retiro de un candado por parte de una persona distinta al interventor sólo en dos casos: El interventor está enfermo o accidentado El interventor no está presente en faena El supervisor debe realizar todos los esfuerzos necesarios para localizar al interventor antes de retirar los dispositivos de bloqueo

15 PROCEDIMIENTO DE DESBLOQUEO AREA SECA
EMERGENCIA CALIFICADA Si el interventor no es ubicado es decir se comprueba su ausencia de faena la situación adquiere el carácter de emergencia calificada para la operación entonces el retiro del candado será el responsable directo de la intervención conforme a las siguientes consideraciones: PERSONA QUE OLVIDO RETIRAR SU CANDADO ENCARGADO DE UBICAR A LA PERSONA Y RETIRAR SU CANDADO REGISTRAR FIRMA EN EL LIBRO PARA EL RETIRO DEL CANDADO SON Un trabajador colaborador El supervisor directo Supervisor directo, APR (colaborador) Eléctrico de turno y operador de sala Línea de mando colaborador (supervisor o capataz ) Administrador de contrato colaborador o representante legal Administrador de contrato colaborador, Ingeniero de turno, APR colaborador o un representante de la empresa, Eléctrico de turno. Personal de la división Ingeniero de turno de la División Ingeniero de turno, APR (División) Eléctrico de turno. La persona que retira el bloqueo debe de emitir un informe por escrito explicando el motivo de retiro de candado

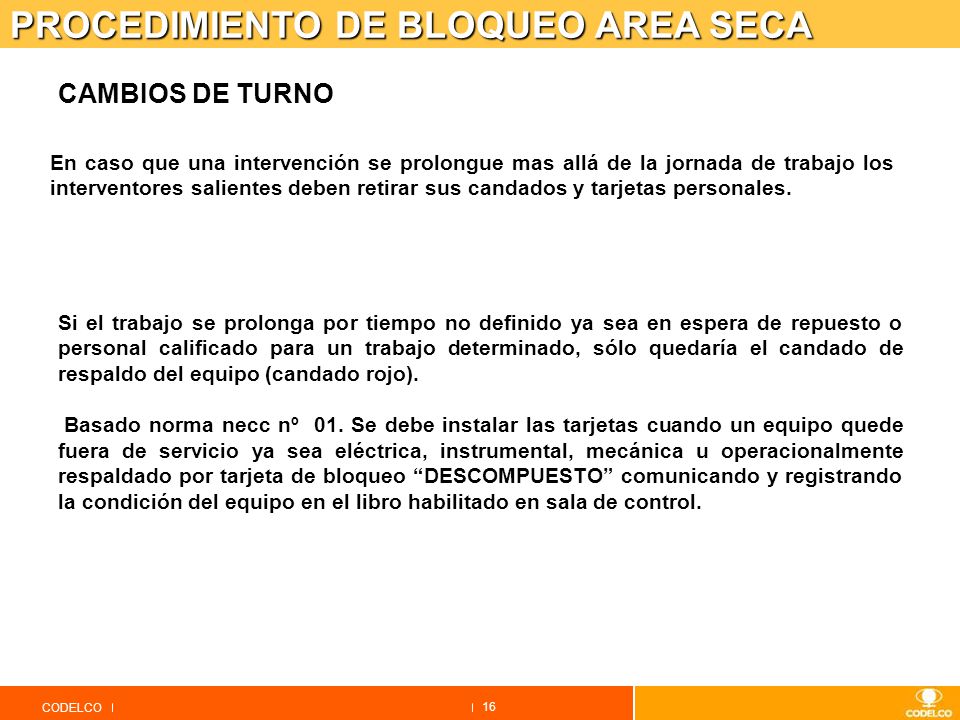

16 PROCEDIMIENTO DE BLOQUEO AREA SECA
CAMBIOS DE TURNO En caso que una intervención se prolongue mas allá de la jornada de trabajo los interventores salientes deben retirar sus candados y tarjetas personales. Si el trabajo se prolonga por tiempo no definido ya sea en espera de repuesto o personal calificado para un trabajo determinado, sólo quedaría el candado de respaldo del equipo (candado rojo). Basado norma necc nº 01. Se debe instalar las tarjetas cuando un equipo quede fuera de servicio ya sea eléctrica, instrumental, mecánica u operacionalmente respaldado por tarjeta de bloqueo “DESCOMPUESTO” comunicando y registrando la condición del equipo en el libro habilitado en sala de control.

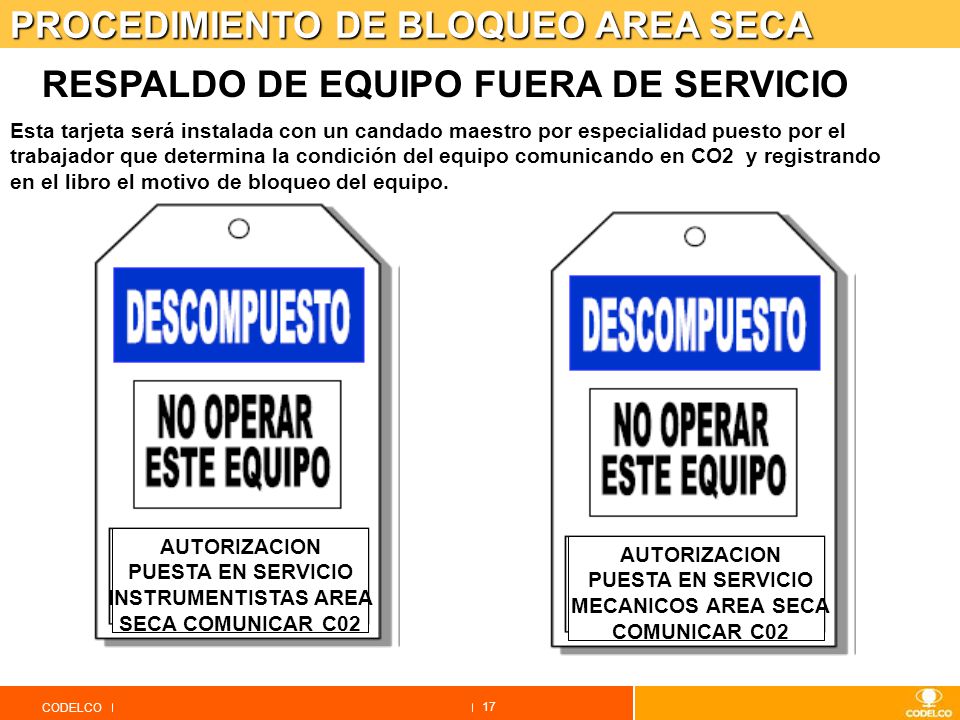

17 AUTORIZACION PUESTA EN SERVICIO MECANICOS AREA SECA COMUNICAR C02
PROCEDIMIENTO DE BLOQUEO AREA SECA RESPALDO DE EQUIPO FUERA DE SERVICIO Esta tarjeta será instalada con un candado maestro por especialidad puesto por el trabajador que determina la condición del equipo comunicando en CO2 y registrando en el libro el motivo de bloqueo del equipo. AUTORIZACION PUESTA EN SERVICIO INSTRUMENTISTAS AREA SECA COMUNICAR C02 AUTORIZACION PUESTA EN SERVICIO MECANICOS AREA SECA COMUNICAR C02

18 PROCEDIMIENTO DE BLOQUEO AREA SECA

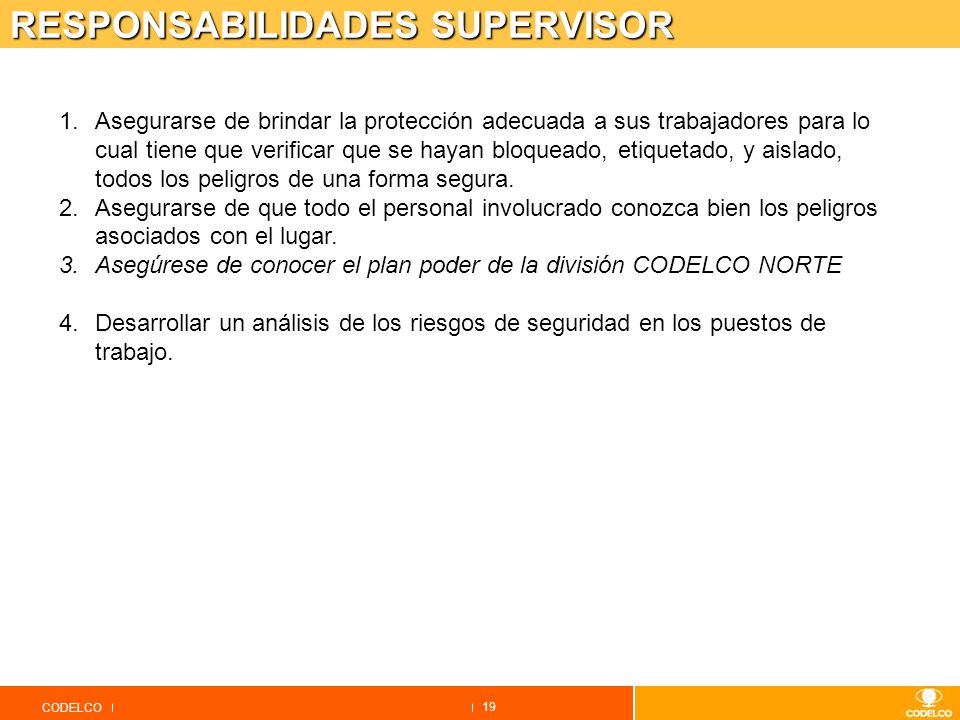

19 RESPONSABILIDADES SUPERVISOR
Asegurarse de brindar la protección adecuada a sus trabajadores para lo cual tiene que verificar que se hayan bloqueado, etiquetado, y aislado, todos los peligros de una forma segura. Asegurarse de que todo el personal involucrado conozca bien los peligros asociados con el lugar. Asegúrese de conocer el plan poder de la división CODELCO NORTE Desarrollar un análisis de los riesgos de seguridad en los puestos de trabajo.

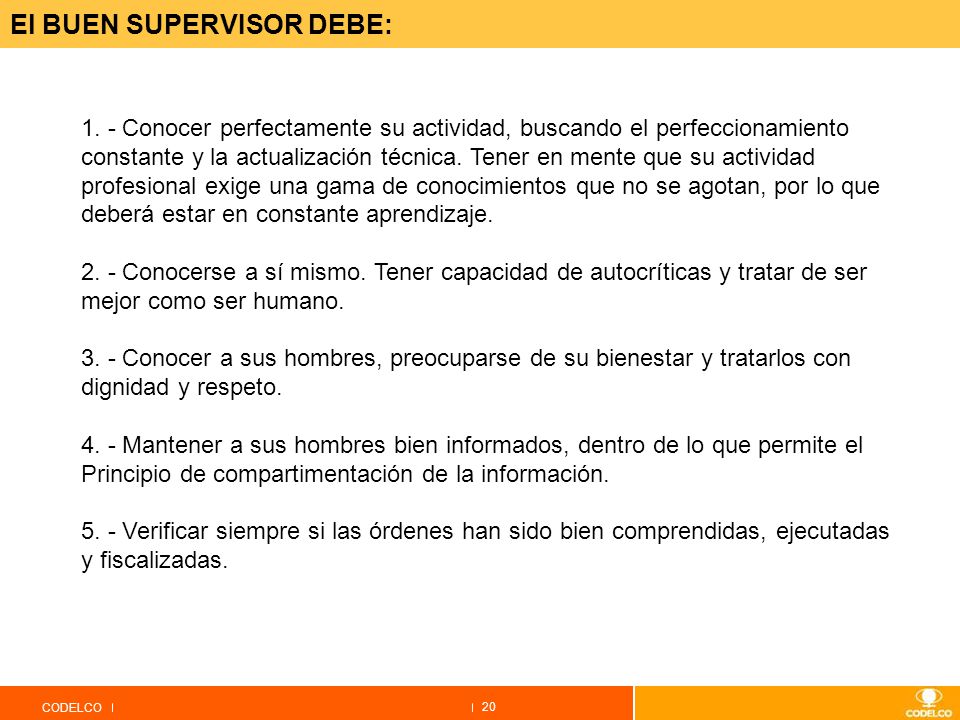

20 El BUEN SUPERVISOR DEBE:
1. - Conocer perfectamente su actividad, buscando el perfeccionamiento constante y la actualización técnica. Tener en mente que su actividad profesional exige una gama de conocimientos que no se agotan, por lo que deberá estar en constante aprendizaje Conocerse a sí mismo. Tener capacidad de autocríticas y tratar de ser mejor como ser humano Conocer a sus hombres, preocuparse de su bienestar y tratarlos con dignidad y respeto Mantener a sus hombres bien informados, dentro de lo que permite el Principio de compartimentación de la información Verificar siempre si las órdenes han sido bien comprendidas, ejecutadas y fiscalizadas.

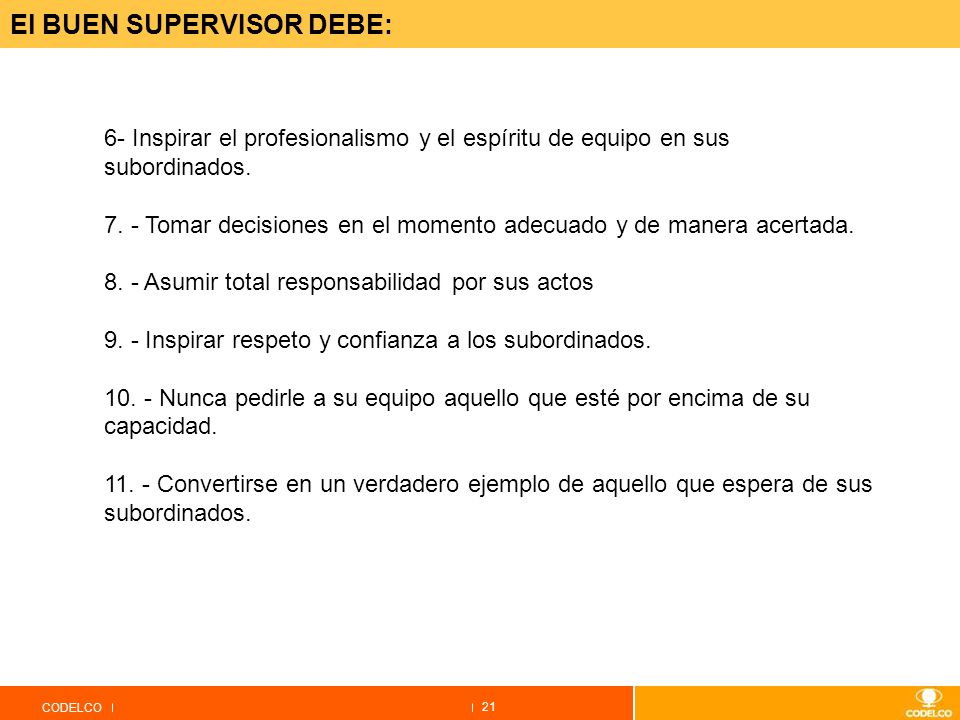

21 El BUEN SUPERVISOR DEBE:
6- Inspirar el profesionalismo y el espíritu de equipo en sus subordinados Tomar decisiones en el momento adecuado y de manera acertada Asumir total responsabilidad por sus actos Inspirar respeto y confianza a los subordinados Nunca pedirle a su equipo aquello que esté por encima de su capacidad Convertirse en un verdadero ejemplo de aquello que espera de sus subordinados.

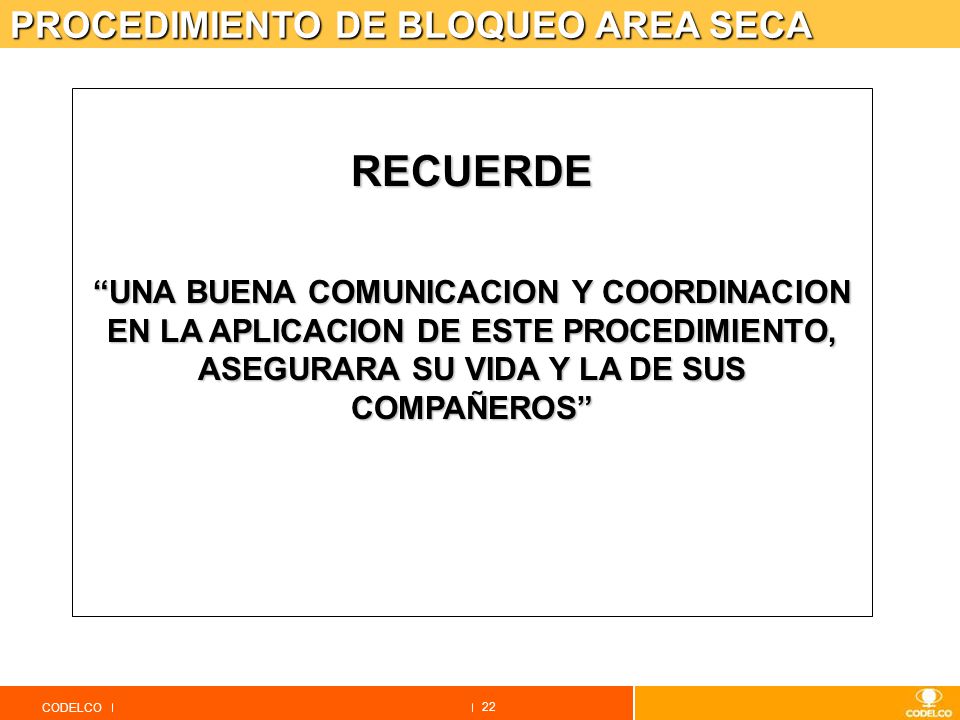

22 PROCEDIMIENTO DE BLOQUEO AREA SECA
RECUERDE “UNA BUENA COMUNICACION Y COORDINACION EN LA APLICACION DE ESTE PROCEDIMIENTO, ASEGURARA SU VIDA Y LA DE SUS COMPAÑEROS”
