- ELECTROFORESIS + Cátodo

Presentación del tema: "- ELECTROFORESIS + Cátodo"— Transcripción de la presentación:

1 - ELECTROFORESIS + Cátodo
Electroforesis: migración de una partícula cargada sometida a un campo eléctrico - + Cátodo Ánodo

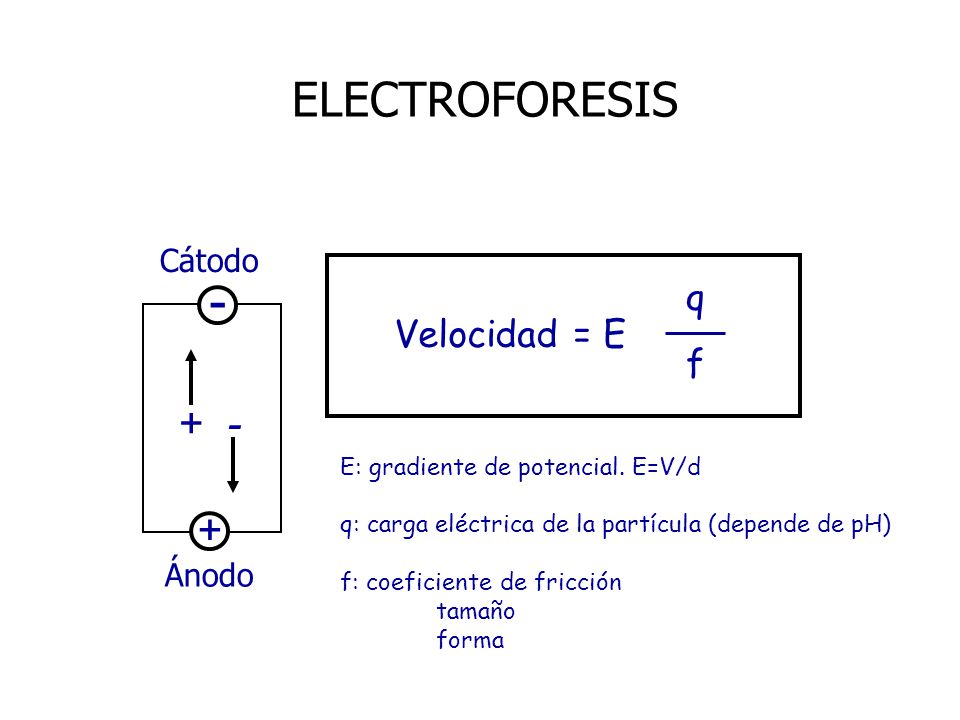

2 - ELECTROFORESIS + q Velocidad = E f Cátodo Ánodo
E: gradiente de potencial. E=V/d q: carga eléctrica de la partícula (depende de pH) f: coeficiente de fricción tamaño forma

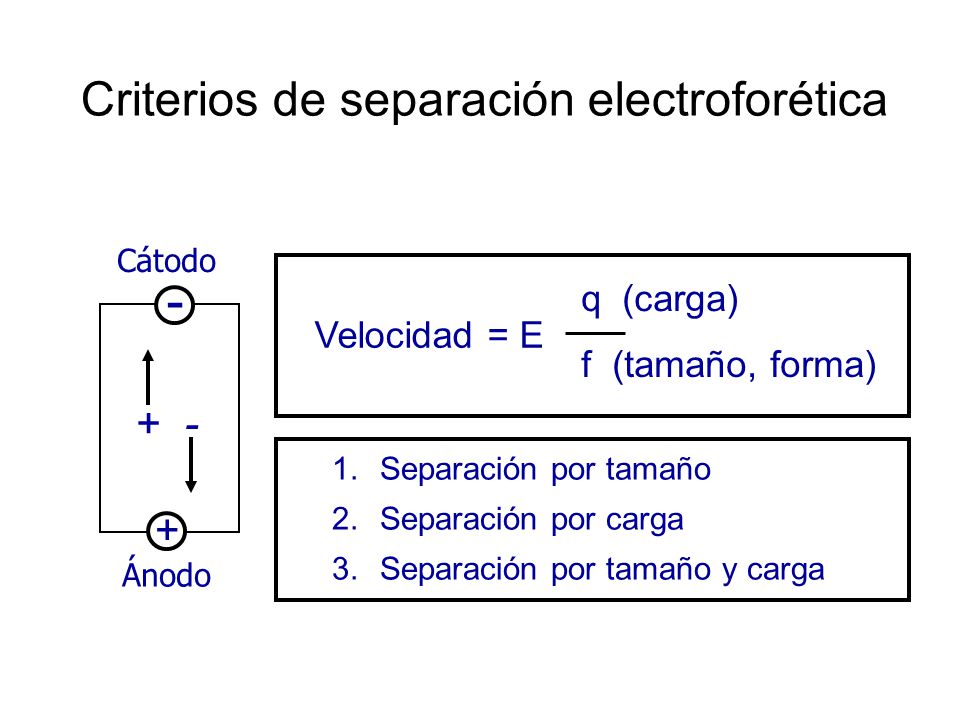

3 Criterios de separación electroforética
- + Cátodo Ánodo q (carga) Velocidad = E f (tamaño, forma) Separación por tamaño Separación por carga Separación por tamaño y carga

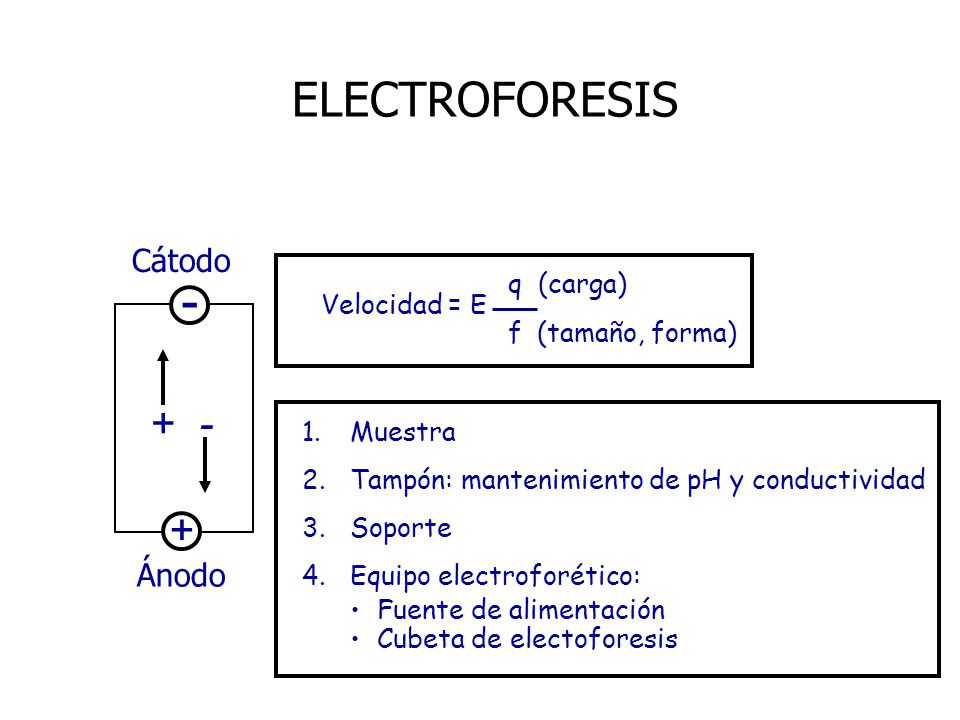

4 - ELECTROFORESIS + Cátodo Ánodo q (carga) Velocidad = E
f (tamaño, forma) Muestra Tampón: mantenimiento de pH y conductividad Soporte Equipo electroforético: Fuente de alimentación Cubeta de electoforesis

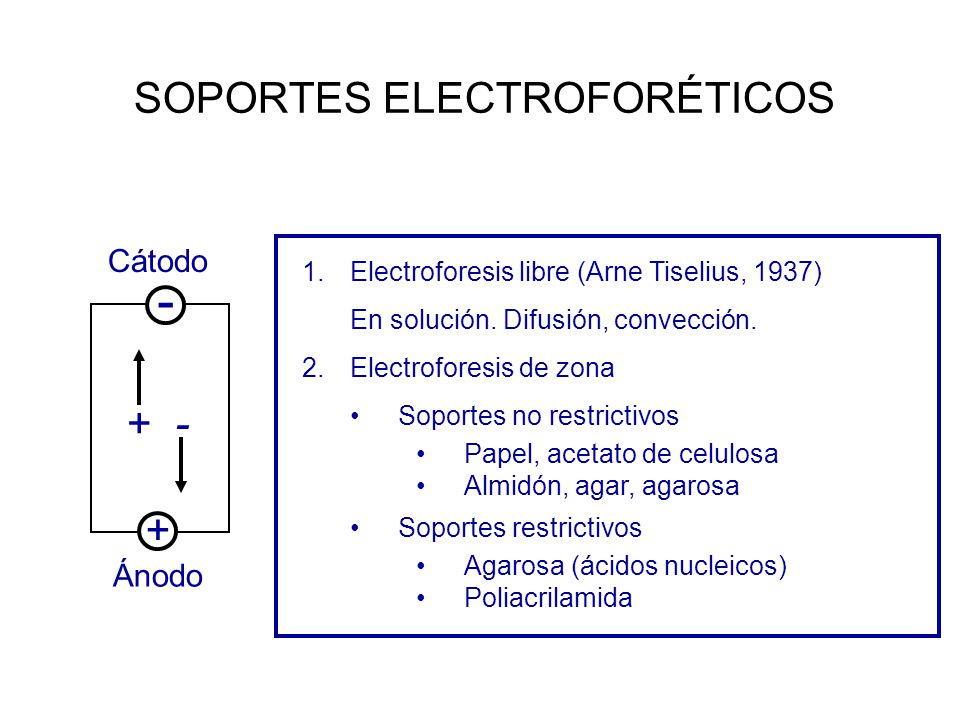

5 SOPORTES ELECTROFORÉTICOS
- + Cátodo Ánodo Electroforesis libre (Arne Tiselius, 1937) En solución. Difusión, convección. Electroforesis de zona Soportes no restrictivos Papel, acetato de celulosa Almidón, agar, agarosa Soportes restrictivos Agarosa (ácidos nucleicos) Poliacrilamida

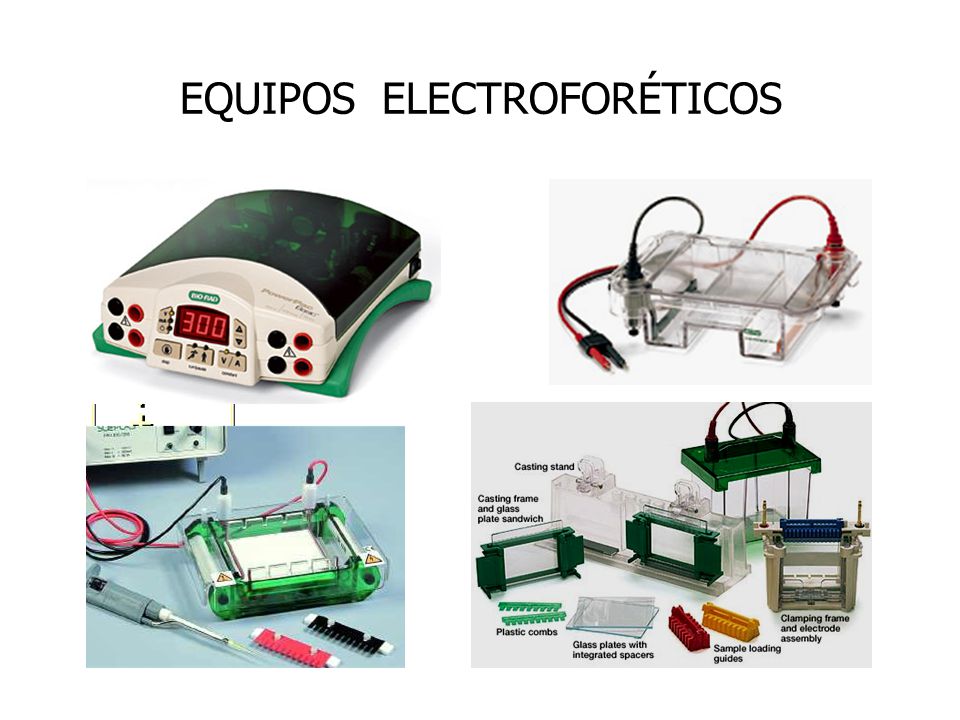

6 EQUIPOS ELECTROFORÉTICOS
Cátodo - + - + Ánodo

7 Carga eléctrica de la biomoléculas
Ácidos nucleicos Proteínas

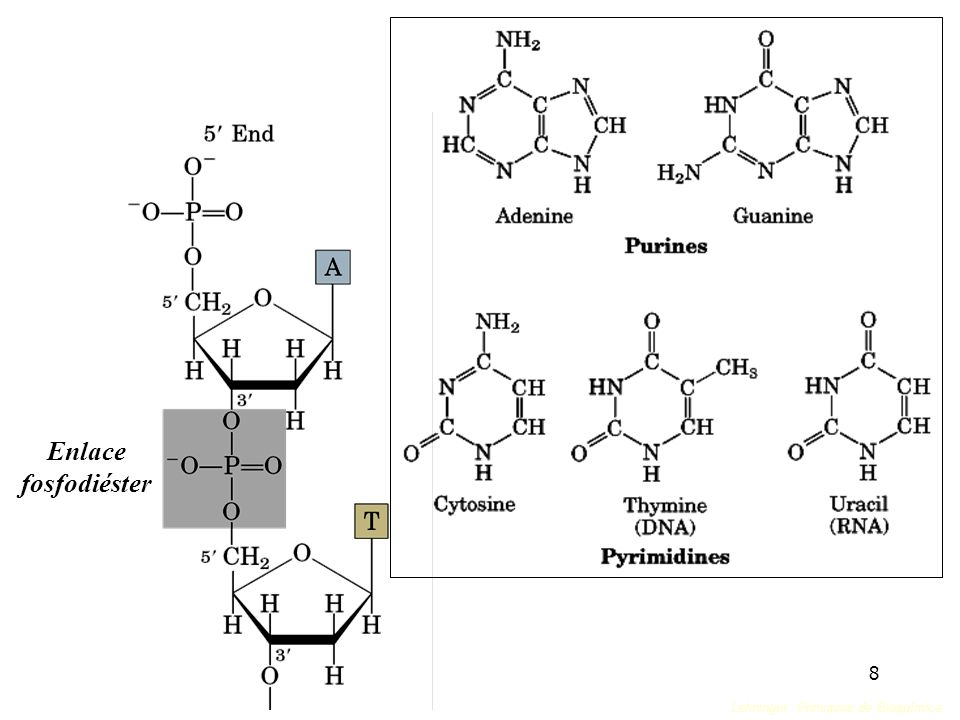

8 Lehninger. Principios de Bioquímica
Enlace fosfodiéster Lehninger. Principios de Bioquímica

9

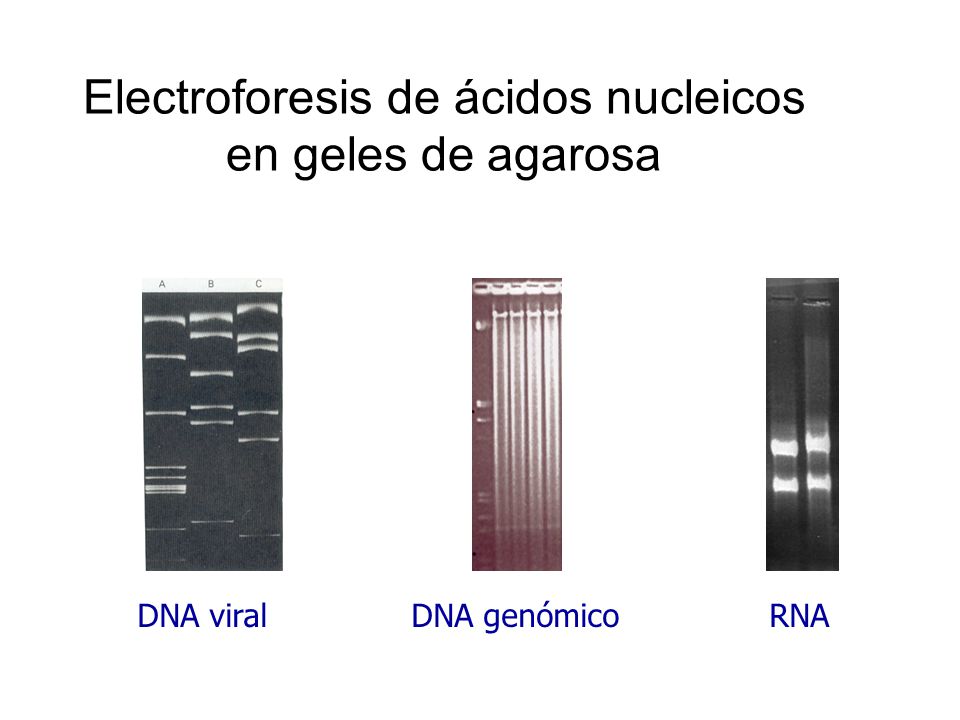

10 Electroforesis de ácidos nucleicos en geles de agarosa

11 Electroforesis de ácidos nucleicos en geles de agarosa
DNA viral DNA genómico RNA

12 ELECTROFORESIS MICROCAPILAR (Bioanalyzer(R))
Lab-on-a-Chip: electroforesis miniaturizada y automatizada

13 ELECTROFORESIS MICROCAPILAR (Bioanalyzer(R))

14 Electroforesis de ácidos nucleicos en geles de agarosa
DNA viral DNA genómico RNA

15 Criterios de separación electroforética
- + Cátodo Ánodo q (carga) Velocidad = E f (tamaño, forma) Separación por tamaño Separación por carga Separación por tamaño y carga

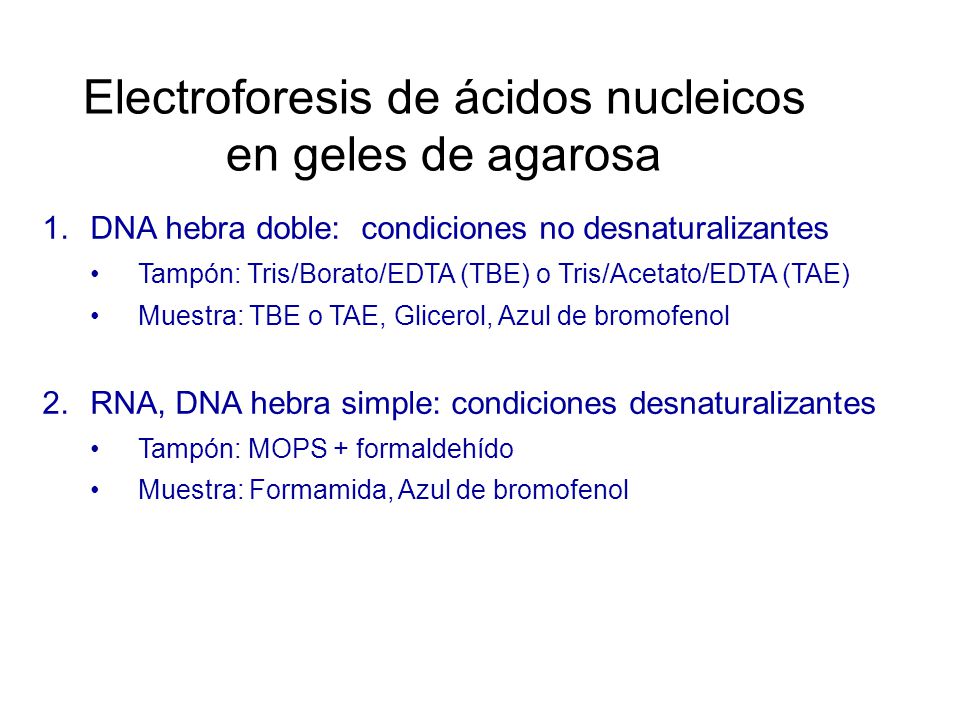

16 Electroforesis de ácidos nucleicos en geles de agarosa
DNA hebra doble: condiciones no desnaturalizantes Tampón: Tris/Borato/EDTA (TBE) o Tris/Acetato/EDTA (TAE) Muestra: TBE o TAE, Glicerol, Azul de bromofenol RNA, DNA hebra simple: condiciones desnaturalizantes Tampón: MOPS + formaldehído Muestra: Formamida, Azul de bromofenol

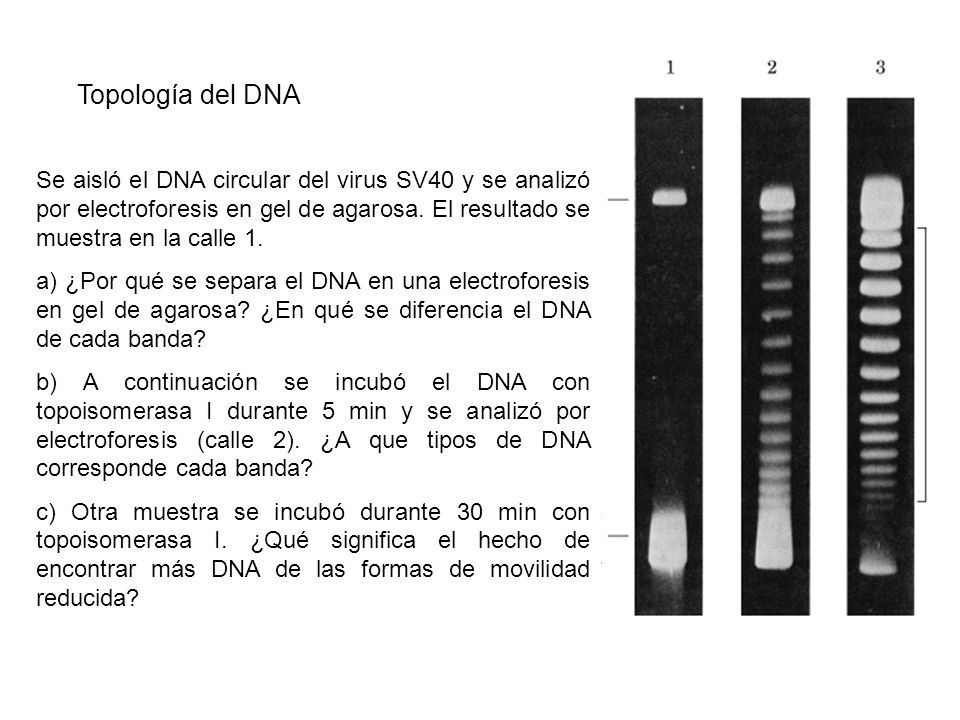

17 Topología del DNA Se aisló el DNA circular del virus SV40 y se analizó por electroforesis en gel de agarosa. El resultado se muestra en la calle 1. a) ¿Por qué se separa el DNA en una electroforesis en gel de agarosa? ¿En qué se diferencia el DNA de cada banda? b) A continuación se incubó el DNA con topoisomerasa I durante 5 min y se analizó por electroforesis (calle 2). ¿A que tipos de DNA corresponde cada banda? c) Otra muestra se incubó durante 30 min con topoisomerasa I. ¿Qué significa el hecho de encontrar más DNA de las formas de movilidad reducida?

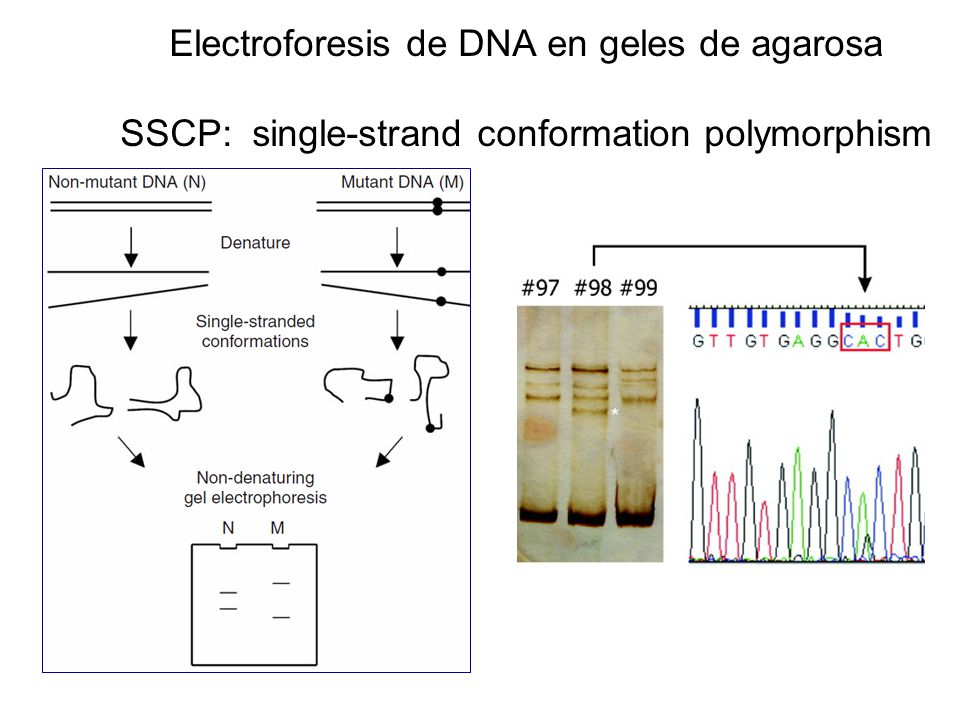

18 Electroforesis de DNA en geles de agarosa
SSCP: single-strand conformation polymorphism

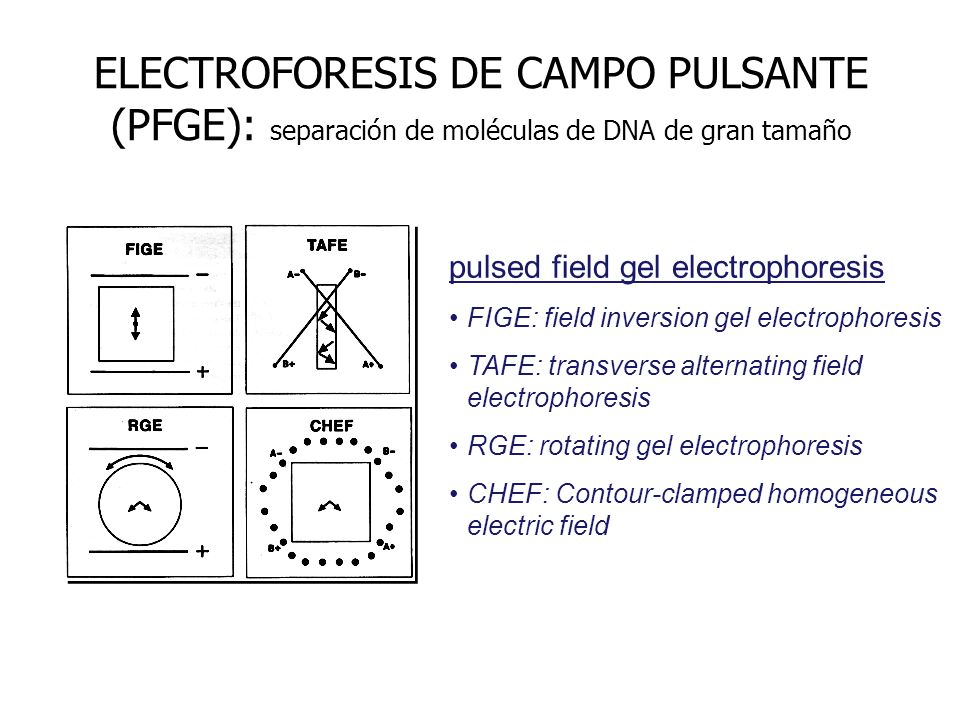

19 ELECTROFORESIS DE CAMPO PULSANTE (PFGE): separación de moléculas de DNA de gran tamaño
pulsed field gel electrophoresis FIGE: field inversion gel electrophoresis TAFE: transverse alternating field electrophoresis RGE: rotating gel electrophoresis CHEF: Contour-clamped homogeneous electric field

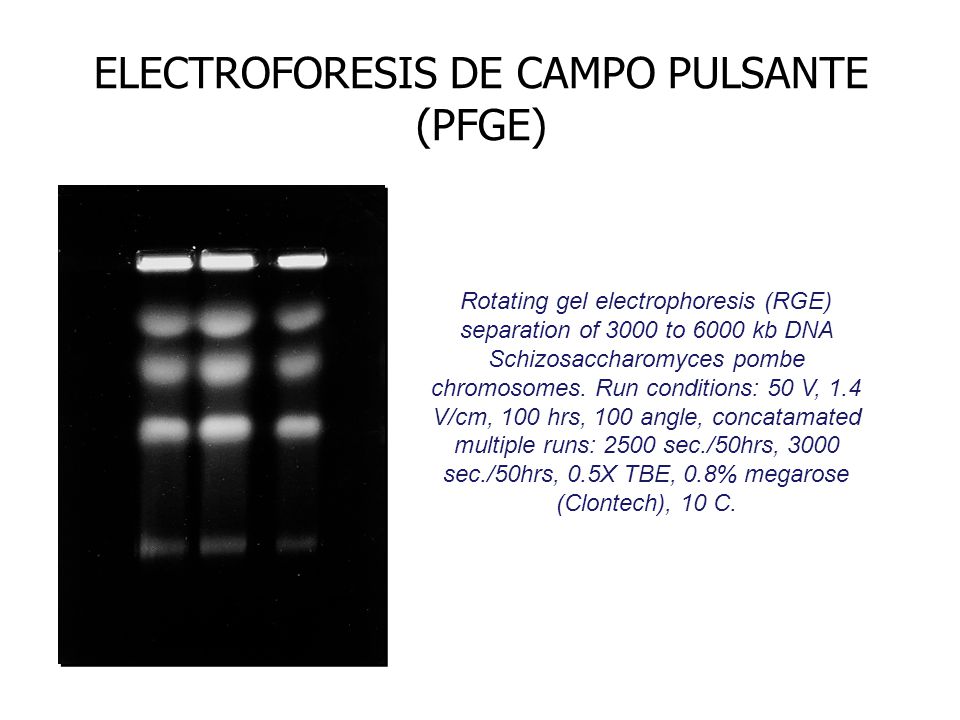

20 ELECTROFORESIS DE CAMPO PULSANTE (PFGE)
Rotating gel electrophoresis (RGE) separation of 3000 to 6000 kb DNA Schizosaccharomyces pombe chromosomes. Run conditions: 50 V, 1.4 V/cm, 100 hrs, 100 angle, concatamated multiple runs: 2500 sec./50hrs, 3000 sec./50hrs, 0.5X TBE, 0.8% megarose (Clontech), 10 C.

21 ELECTROFORESIS DE CAMPO PULSANTE (PFGE)
Rotating gel electrophoresis (RGE) separation Saccharomyces cercevisiae chromosomes ( kb). Run conditions: 180 V, 5.1 V/cm, 34 hrs., 120 angle, sec. pulse ramp, 0.5X TBE, 1.2% GTG agarose, 10 C. Two combs were used on the same gel to load 32 samples, a maximum of 72 are possible

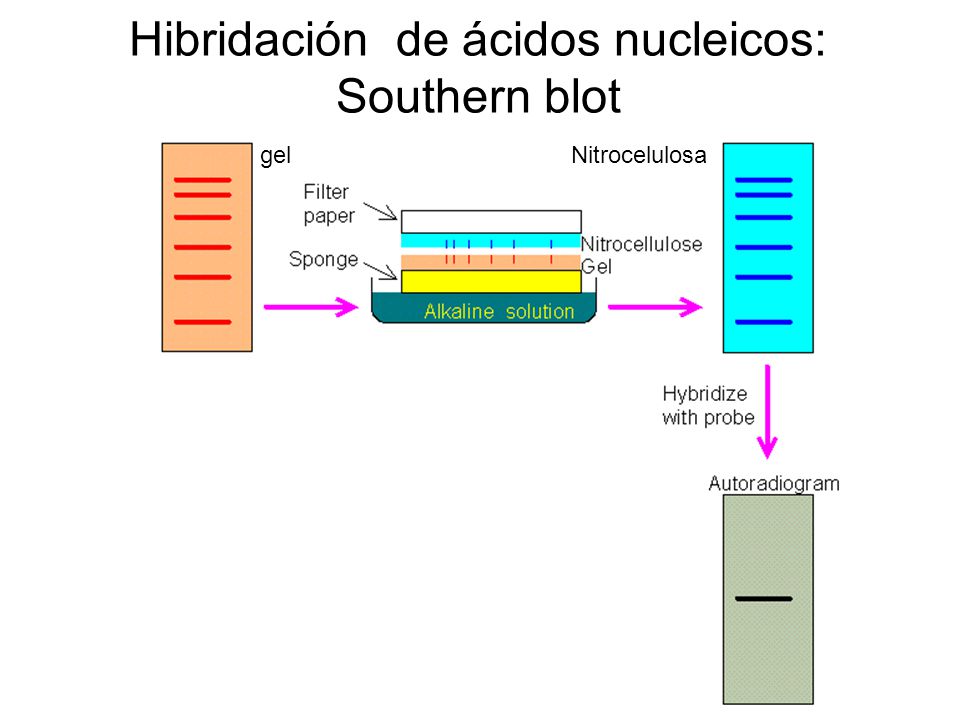

22 Hibridación de ácidos nucleicos: Southern blot
gel Nitrocelulosa

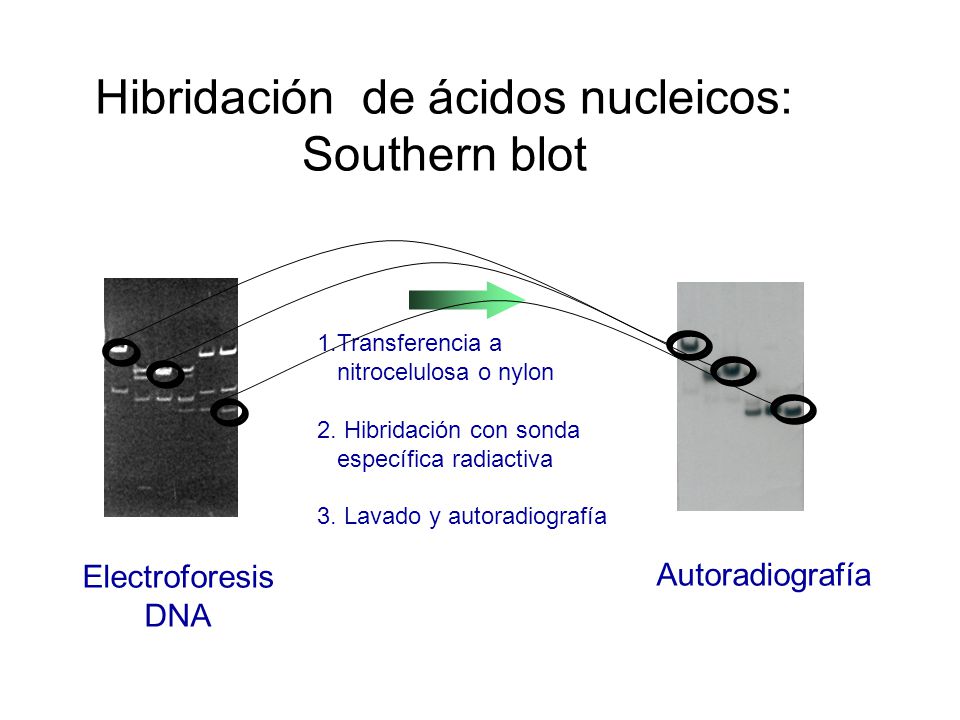

23 Hibridación de ácidos nucleicos: Southern blot
Transferencia a nitrocelulosa o nylon Hibridación con sonda específica radiactiva Lavado y autoradiografía Electroforesis DNA Autoradiografía

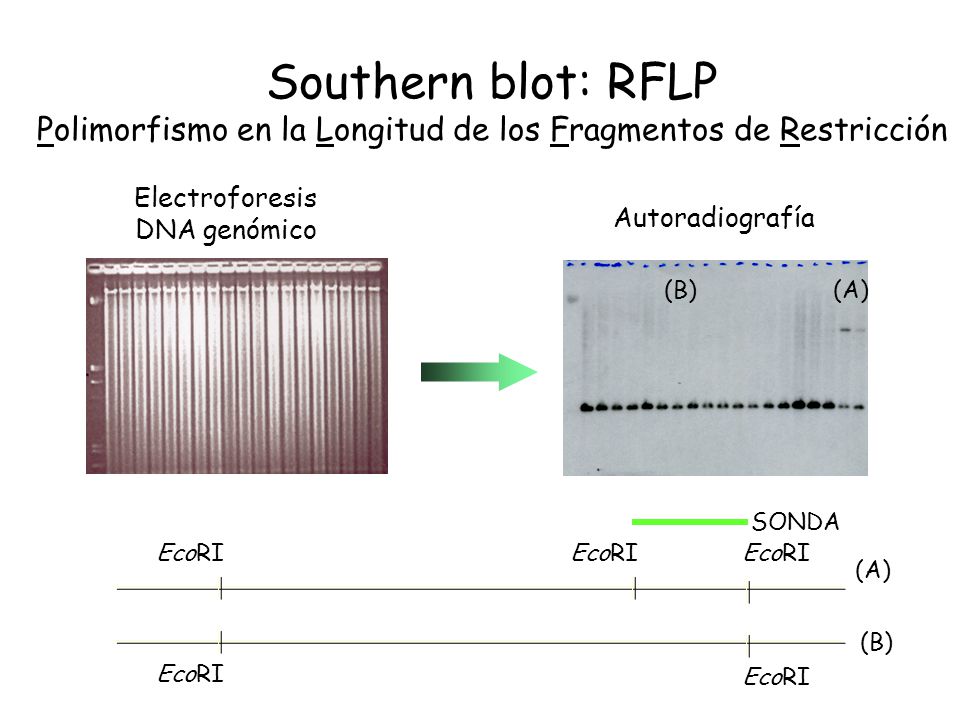

24 Electroforesis DNA genómico
Southern blot: RFLP Polimorfismo en la Longitud de los Fragmentos de Restricción Electroforesis DNA genómico Autoradiografía (B) (A) SONDA EcoRI EcoRI EcoRI (A) (B) EcoRI EcoRI

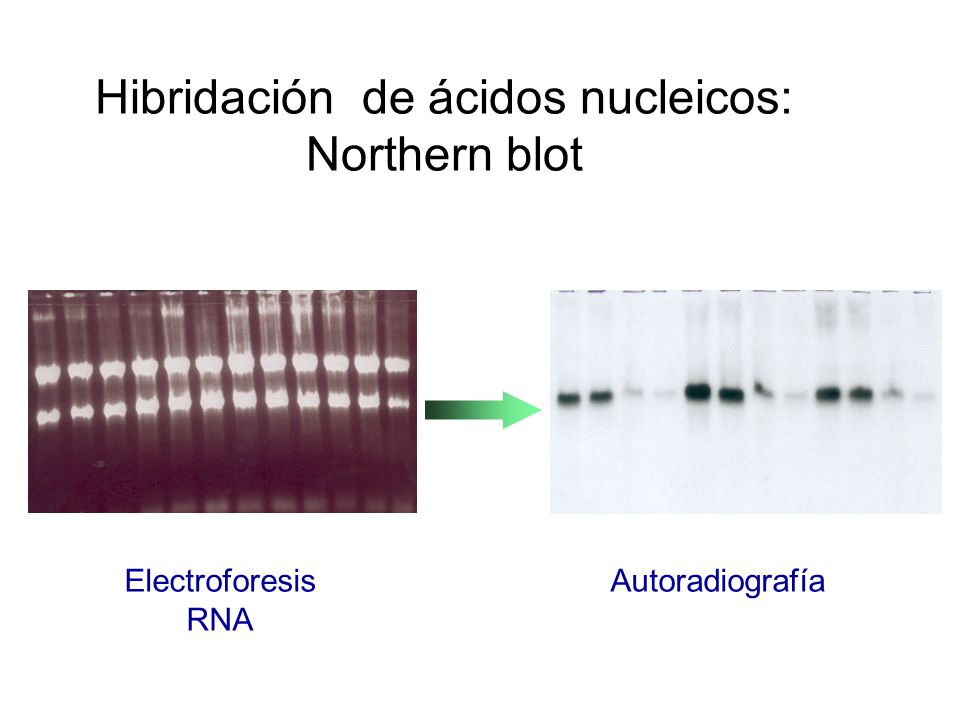

25 Hibridación de ácidos nucleicos: Northern blot
Electroforesis RNA Autoradiografía

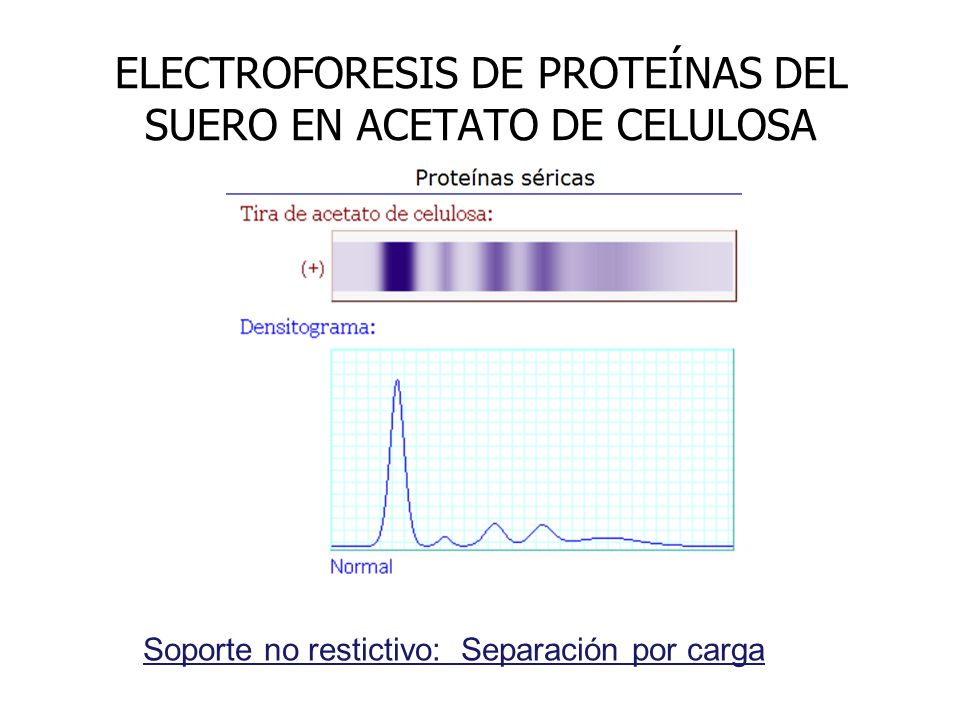

26 ELECTROFORESIS DE PROTEÍNAS DEL SUERO EN ACETATO DE CELULOSA
Soporte no restictivo: Separación por carga

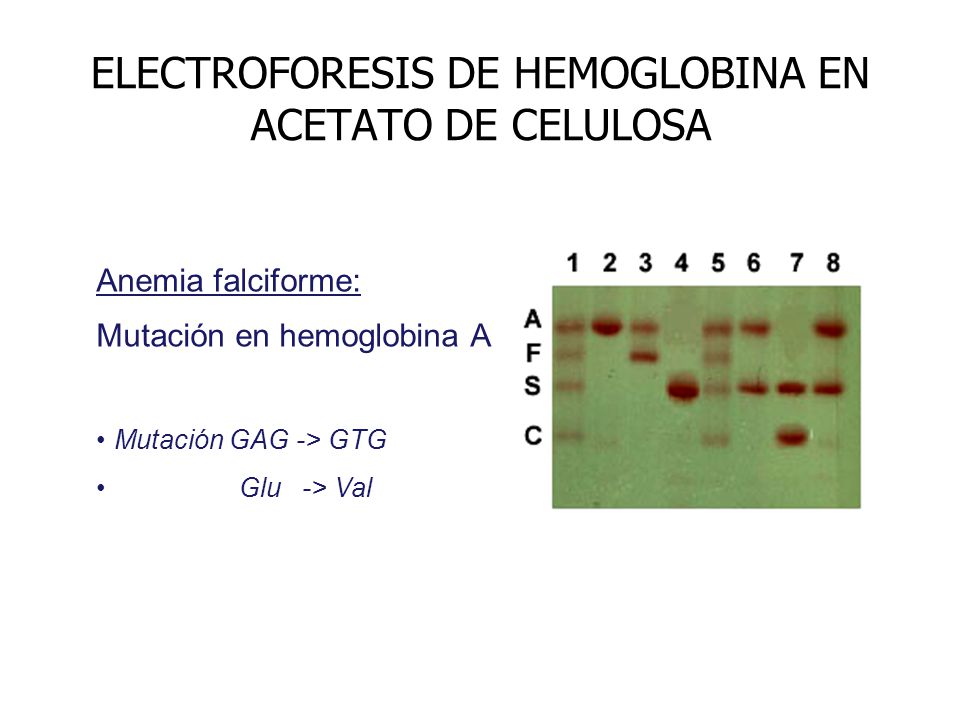

27 ELECTROFORESIS DE HEMOGLOBINA EN ACETATO DE CELULOSA
Anemia falciforme: Mutación en hemoglobina A Mutación GAG -> GTG Glu -> Val

28 ELECTROFORESIS DE PROTEÍNAS EN GELES DE POLIACRILAMIDA CON SDS (SDS-PAGE)

29

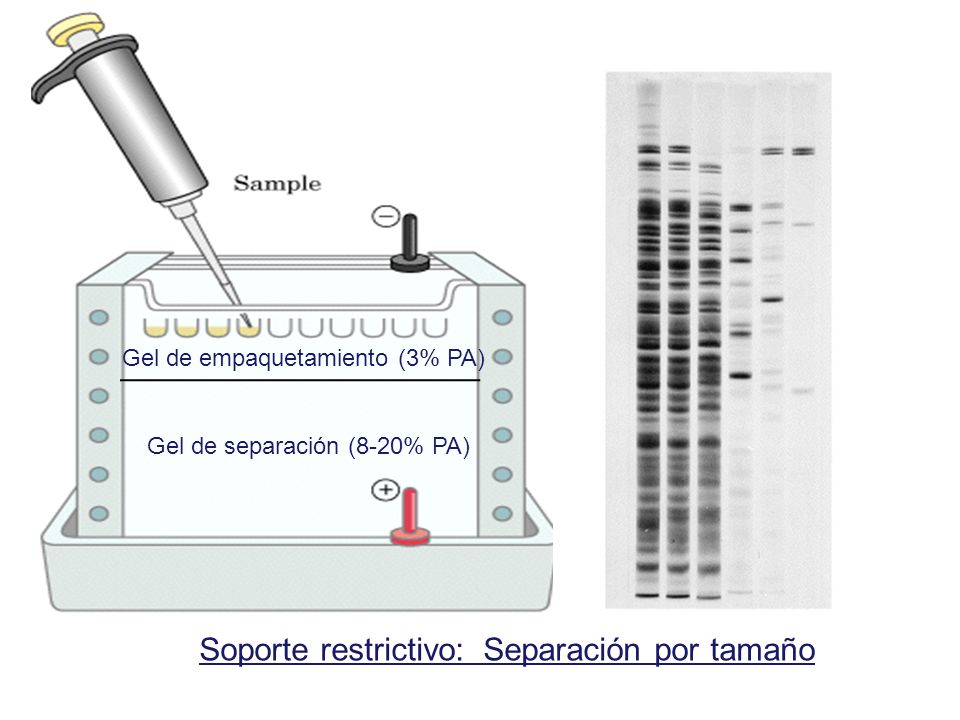

30 Soporte restrictivo: Separación por tamaño
Gel de empaquetamiento (3% PA) Gel de separación (8-20% PA) Soporte restrictivo: Separación por tamaño

31

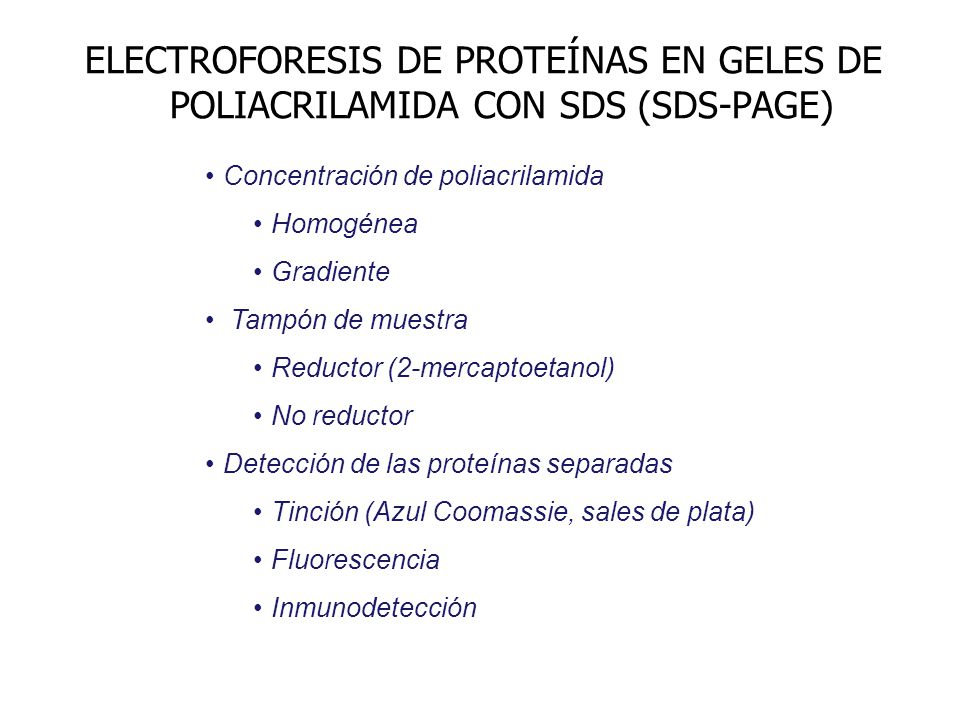

32 ELECTROFORESIS DE PROTEÍNAS EN GELES DE POLIACRILAMIDA CON SDS (SDS-PAGE)
Concentración de poliacrilamida Homogénea Gradiente Tampón de muestra Reductor (2-mercaptoetanol) No reductor Detección de las proteínas separadas Tinción (Azul Coomassie, sales de plata) Fluorescencia Inmunodetección

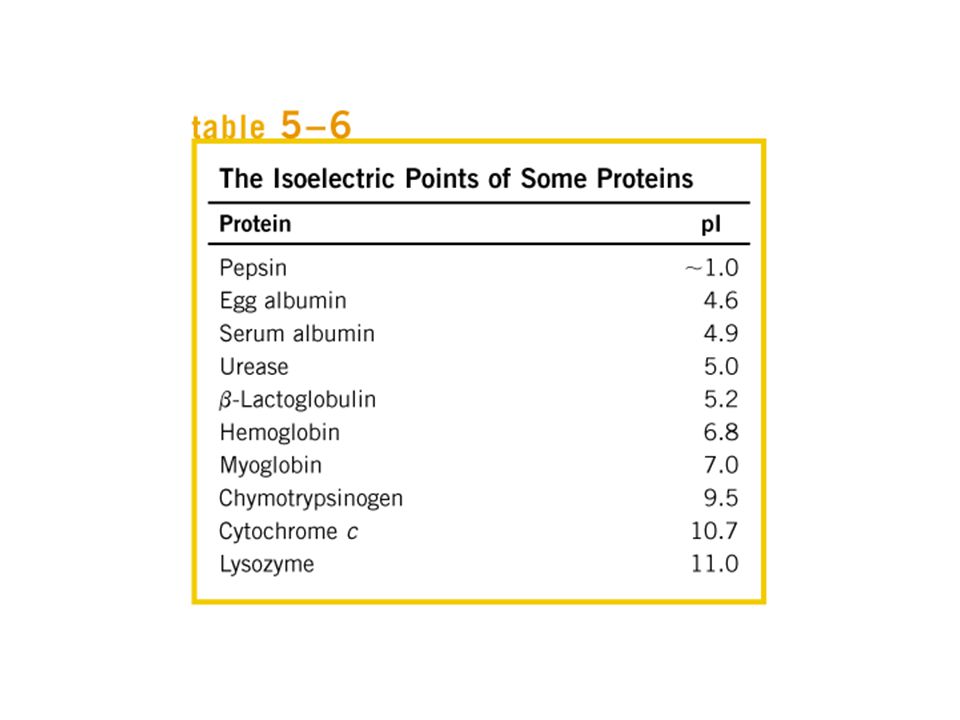

33

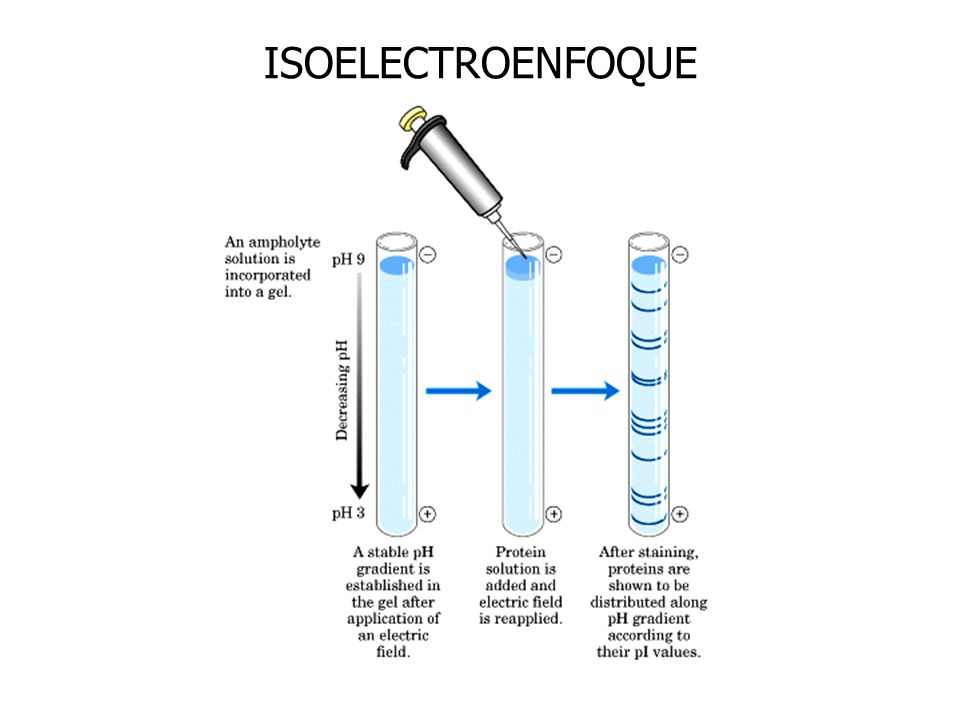

34 ISOELECTROENFOQUE

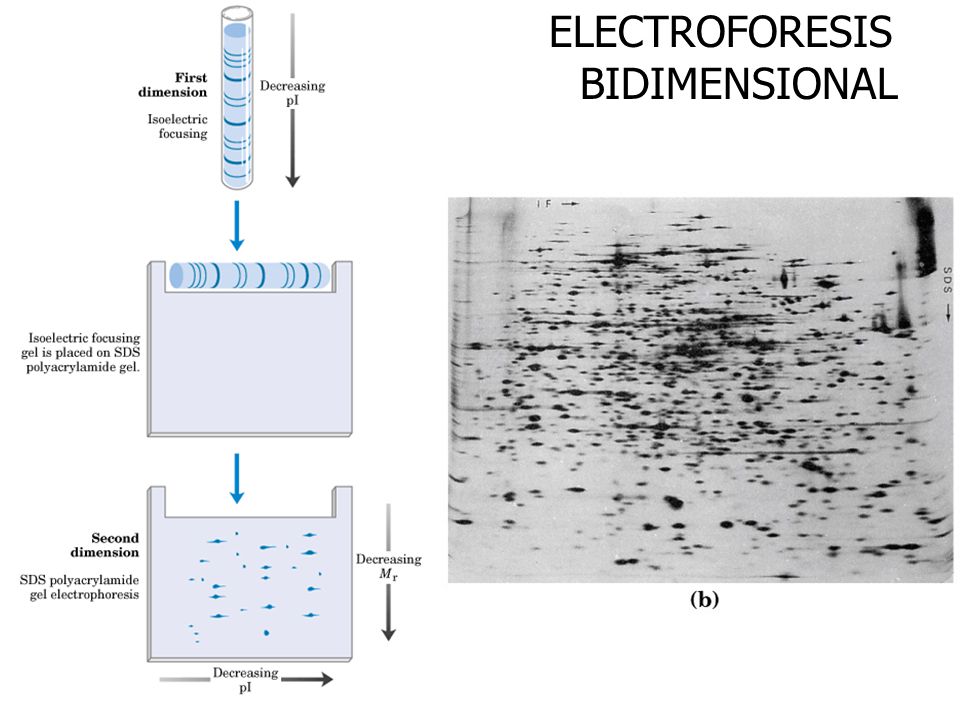

35 ELECTROFORESIS BIDIMENSIONAL

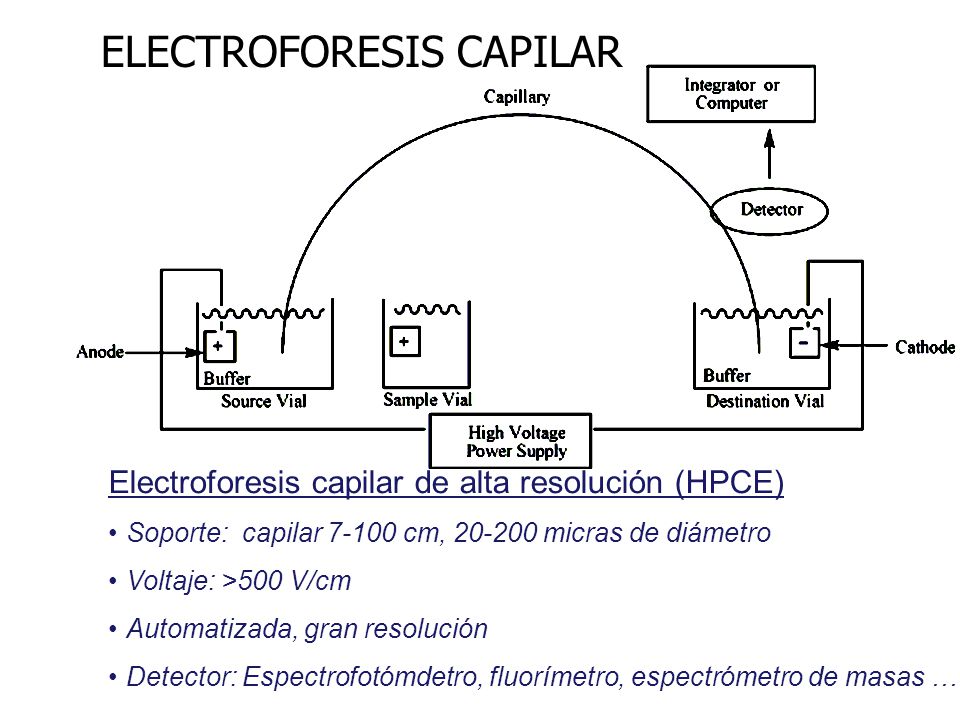

36 ELECTROFORESIS CAPILAR
Electroforesis capilar de alta resolución (HPCE) Soporte: capilar cm, micras de diámetro Voltaje: >500 V/cm Automatizada, gran resolución Detector: Espectrofotómdetro, fluorímetro, espectrómetro de masas …

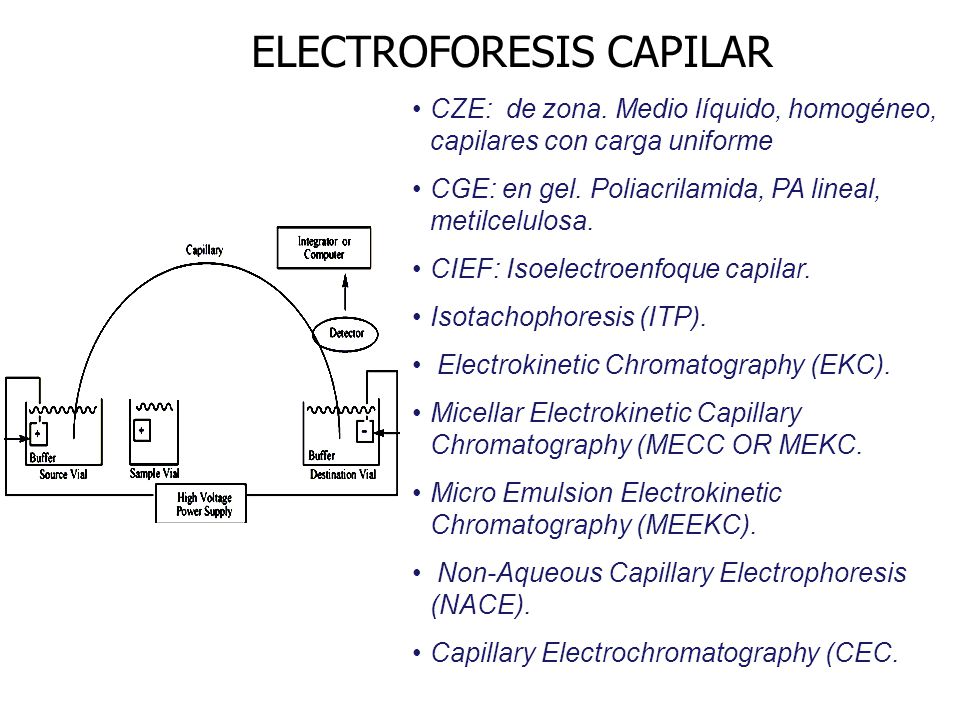

37 ELECTROFORESIS CAPILAR
CZE: de zona. Medio líquido, homogéneo, capilares con carga uniforme CGE: en gel. Poliacrilamida, PA lineal, metilcelulosa. CIEF: Isoelectroenfoque capilar. Isotachophoresis (ITP). Electrokinetic Chromatography (EKC). Micellar Electrokinetic Capillary Chromatography (MECC OR MEKC. Micro Emulsion Electrokinetic Chromatography (MEEKC). Non-Aqueous Capillary Electrophoresis (NACE). Capillary Electrochromatography (CEC.

38

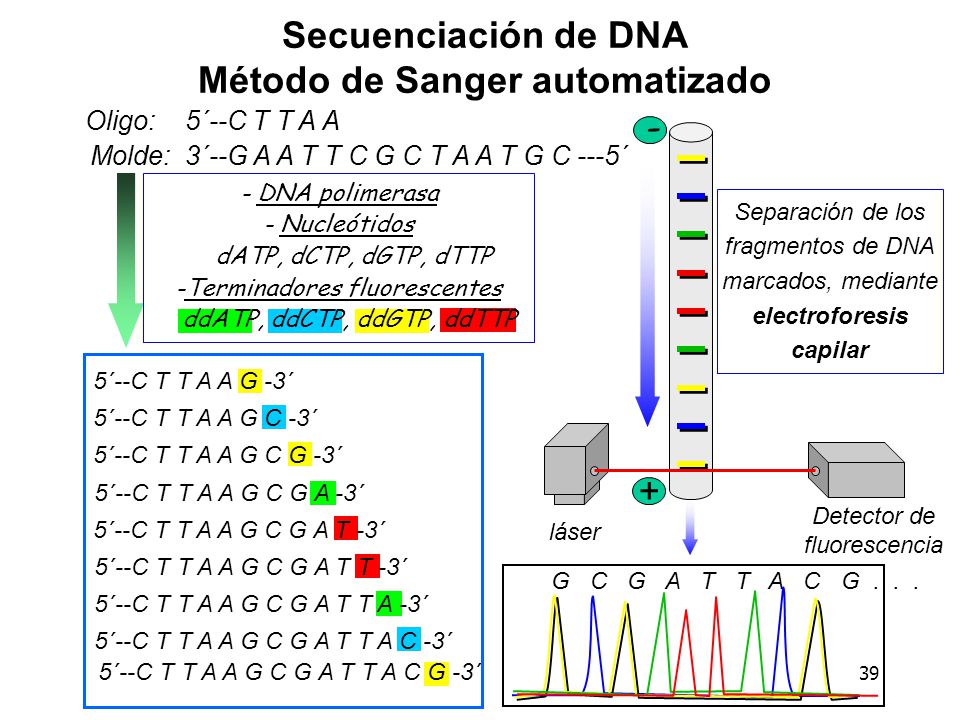

39 Secuenciación de DNA Método de Sanger automatizado
Oligo: 5´--C T T A A - Molde: 3´--G A A T T C G C T A A T G C ---5´ - DNA polimerasa - Nucleótidos dATP, dCTP, dGTP, dTTP -Terminadores fluorescentes ddATP, ddCTP, ddGTP, ddTTP Separación de los fragmentos de DNA marcados, mediante electroforesis capilar 5´--C T T A A G -3´ 5´--C T T A A G C -3´ 5´--C T T A A G C G -3´ 5´--C T T A A G C G A -3´ + Detector de fluorescencia 5´--C T T A A G C G A T -3´ láser 5´--C T T A A G C G A T T -3´ G C G A T T A C G 5´--C T T A A G C G A T T A -3´ 5´--C T T A A G C G A T T A C -3´ 5´--C T T A A G C G A T T A C G -3´

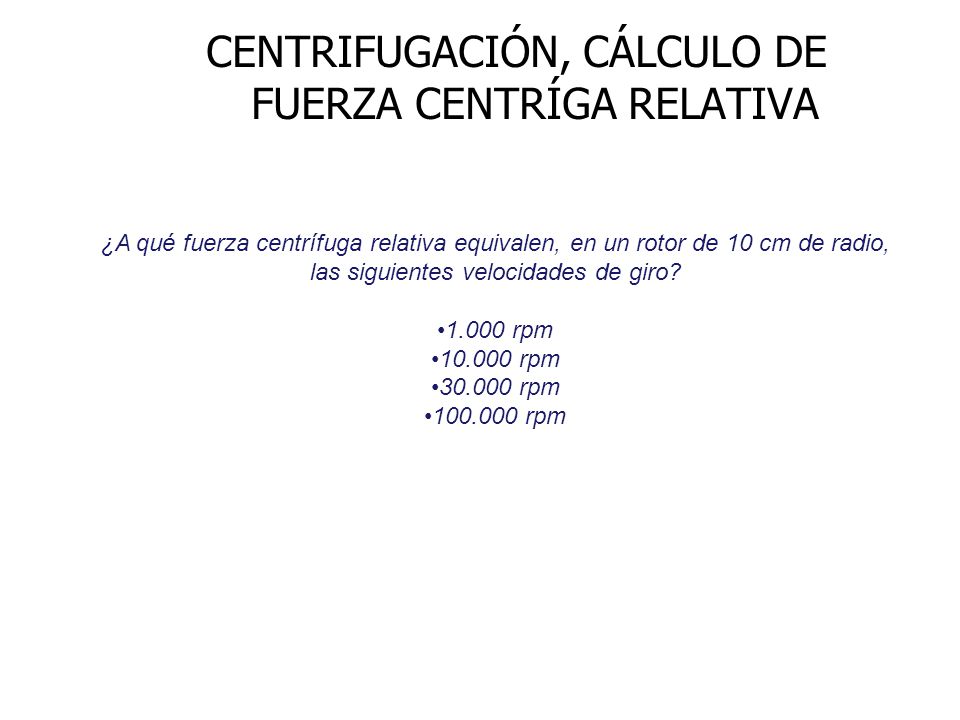

40 CENTRIFUGACIÓN, CÁLCULO DE FUERZA CENTRÍGA RELATIVA
¿A qué fuerza centrífuga relativa equivalen, en un rotor de 10 cm de radio, las siguientes velocidades de giro? 1.000 rpm rpm rpm rpm
