1 REJILLAS, POTTER BUCKY Y COLIMADORES
REPÚBLICA BOLIVARIANA DE VENEZUELA MINISTERIO DEL P.P.P LA EDUCACIÓN UNIVERSITARIA ULA-IUTE RADIOLOGÍA E IMAGENOLOGÍA REJILLAS, POTTER BUCKY Y COLIMADORES BACHILLERES: FERNANDO GUTIÉRREZ EDGAR MARQUINA ELIANA NAVA

2 REJILLAS ANTIDIFUSORAS
Es un dispositivo que, colocado entre el paciente y el receptor de imagen, absorbe radiación dispersa con lo que se consigue mejorar la calidad de la imagen radiológica obtenida. Generalmente son planchas de varios mm de espesor, que tienen en su interior una serie de láminas sumamente finas de Pb o W, y entre ellas se coloca un espesor mínimo de plástico o material poco absorbente (fibra de carbono)

3

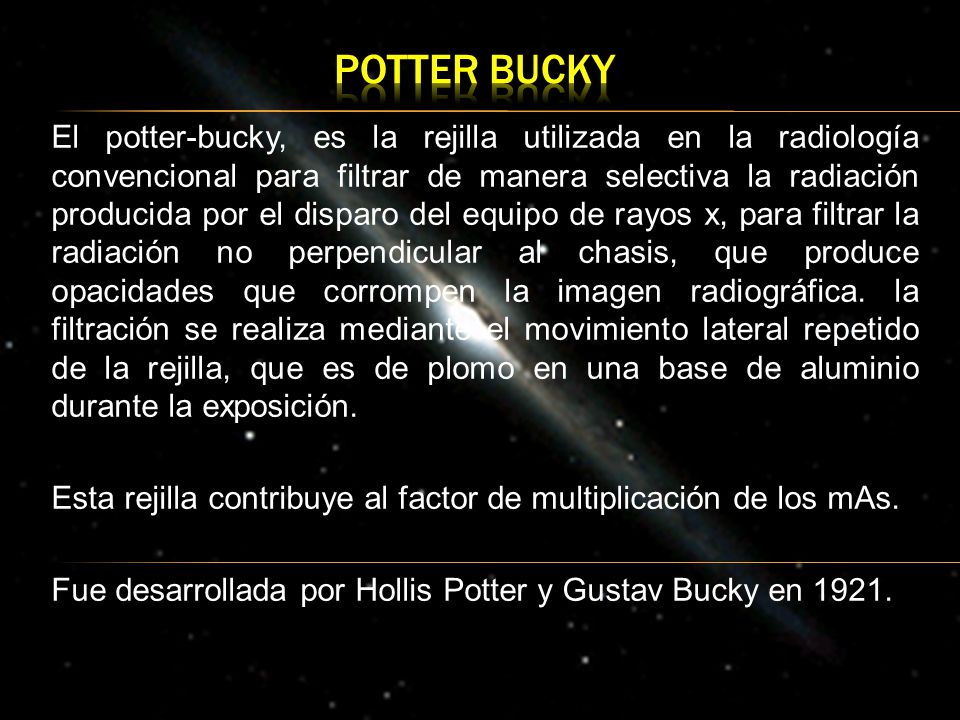

4 POTTER BUCKY El potter-bucky, es la rejilla utilizada en la radiología convencional para filtrar de manera selectiva la radiación producida por el disparo del equipo de rayos x, para filtrar la radiación no perpendicular al chasis, que produce opacidades que corrompen la imagen radiográfica. la filtración se realiza mediante el movimiento lateral repetido de la rejilla, que es de plomo en una base de aluminio durante la exposición. Esta rejilla contribuye al factor de multiplicación de los mAs. Fue desarrollada por Hollis Potter y Gustav Bucky en 1921.

5

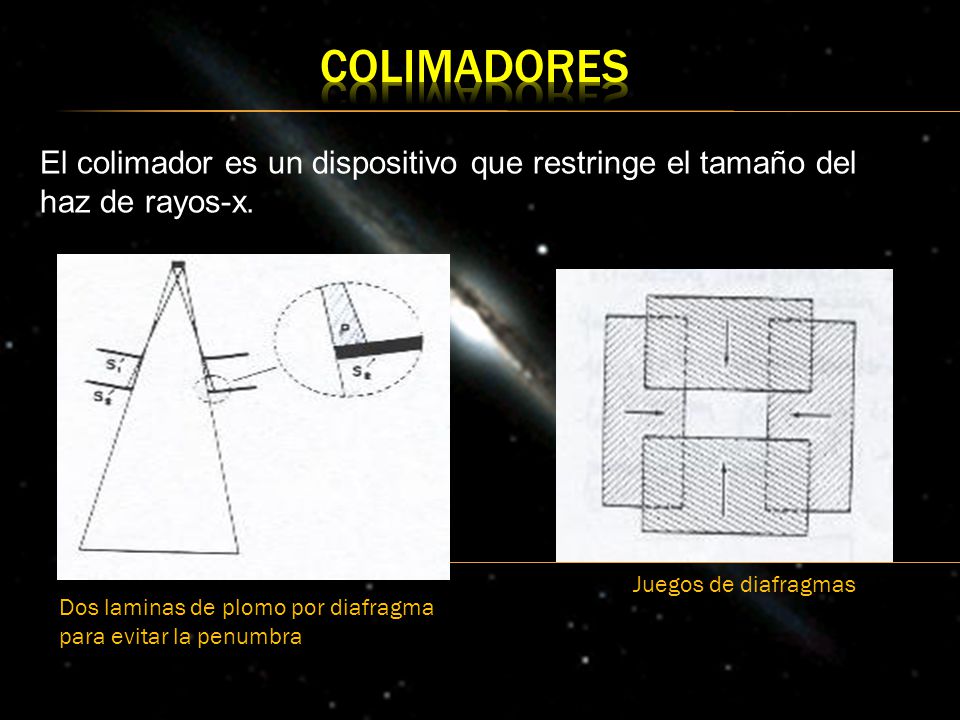

6 colimadores El colimador es un dispositivo que restringe el tamaño del haz de rayos-x. Juegos de diafragmas Dos laminas de plomo por diafragma para evitar la penumbra

7 Tipos de colimadores Paralelos Divergentes
Haz de rayos X sale de forma ortogonal Convergentes El haz de rayos X sale en las dos formas anteriores Haz de rayos X sale en forma de abanico, cónico

8
