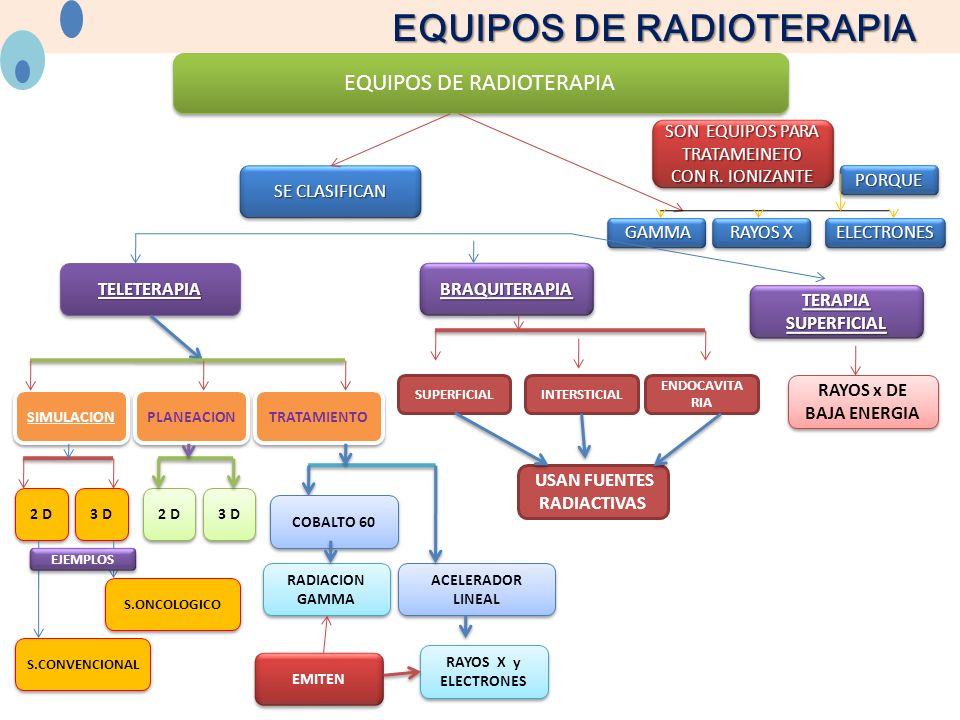

1 EQUIPOS DE RADIOTERAPIA BRAQUITERAPIABRAQUITERAPIA USAN FUENTES RADIACTIVAS TELETERAPIA SIMULACION PLANEACION TRATAMIENTO TERAPIA SUPERFICIAL TERAPIA SUPERFICIAL TERAPIA SUPERFICIAL TERAPIA SUPERFICIAL RAYOS x DE BAJA ENERGIA SE CLASIFICAN SE CLASIFICAN SE CLASIFICAN SE CLASIFICAN SON EQUIPOS PARA TRATAMEINETO CON R. IONIZANTE SON EQUIPOS PARA TRATAMEINETO CON R. IONIZANTE SON EQUIPOS PARA TRATAMEINETO CON R. IONIZANTE SON EQUIPOS PARA TRATAMEINETO CON R. IONIZANTE PORQUE GAMMA GAMMA GAMMA GAMMA RAYOS X RAYOS X RAYOS X RAYOS X ELECTRONES 2 D 3 D 2 D 3 D S.CONVENCIONAL S.ONCOLOGICO COBALTO 60 ACELERADOR LINEAL RADIACION GAMMA RADIACION GAMMA RAYOS X y ELECTRONES RAYOS X y ELECTRONES EMITEN EJEMPLOS SUPERFICIALINTERSTICIAL ENDOCAVITA RIA

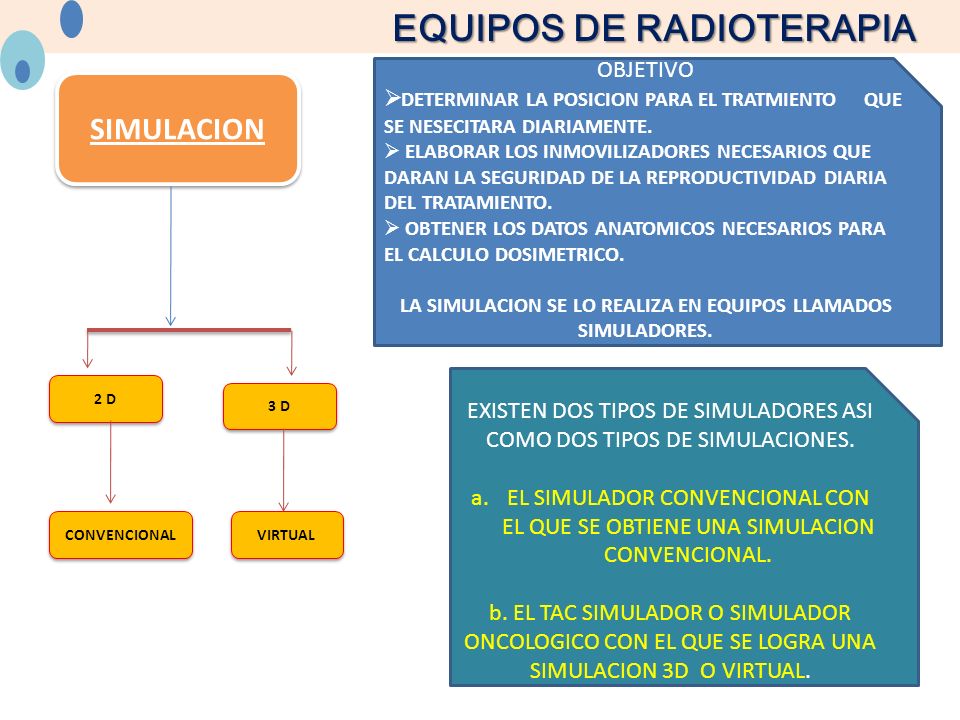

2 EQUIPOS DE RADIOTERAPIA SIMULACION 2 D 3 D OBJETIVO DETERMINAR LA POSICION PARA EL TRATMIENTO QUE SE NESECITARA DIARIAMENTE. ELABORAR LOS INMOVILIZADORES NECESARIOS QUE DARAN LA SEGURIDAD DE LA REPRODUCTIVIDAD DIARIA DEL TRATAMIENTO. OBTENER LOS DATOS ANATOMICOS NECESARIOS PARA EL CALCULO DOSIMETRICO. LA SIMULACION SE LO REALIZA EN EQUIPOS LLAMADOS SIMULADORES. EXISTEN DOS TIPOS DE SIMULADORES ASI COMO DOS TIPOS DE SIMULACIONES. a.EL SIMULADOR CONVENCIONAL CON EL QUE SE OBTIENE UNA SIMULACION CONVENCIONAL. b. EL TAC SIMULADOR O SIMULADOR ONCOLOGICO CON EL QUE SE LOGRA UNA SIMULACION 3D O VIRTUAL. CONVENCIONAL VIRTUAL

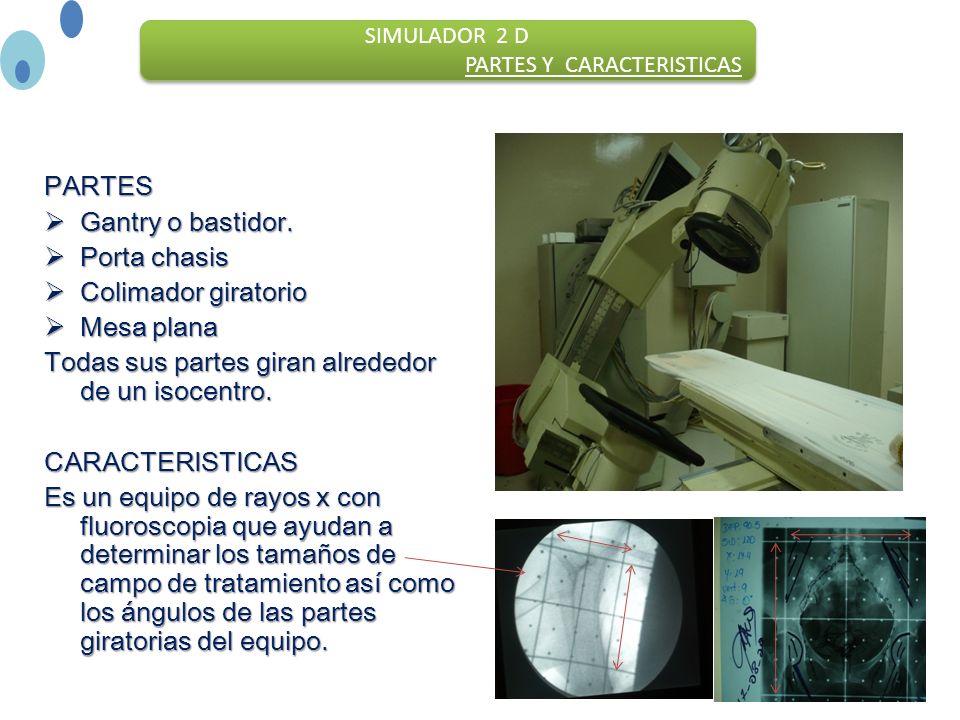

3 PARTES Gantry o bastidor. Gantry o bastidor. Porta chasis Porta chasis Colimador giratorio Colimador giratorio Mesa plana Mesa plana Todas sus partes giran alrededor de un isocentro. CARACTERISTICAS Es un equipo de rayos x con fluoroscopia que ayudan a determinar los tamaños de campo de tratamiento así como los ángulos de las partes giratorias del equipo. SIMULADOR 2 D PARTES Y CARACTERISTICAS SIMULADOR 2 D PARTES Y CARACTERISTICAS

4 CARACTERISTICAS 1.Es un Tomógrafo con mesa plana y de fibra de carbono. 2.La apertura del Gantry es de 80 cm y puede ir hasta 100 cm. 3.Tiene tres láseres externos que sirven para el posicionamiento del paciente. 4.Las imágenes son enviadas hacia un planificador. SIMULADOR ONCOLOGICO O TAC SIMULADOR PARTES Y CARACTERISTICAS SIMULADOR ONCOLOGICO O TAC SIMULADOR PARTES Y CARACTERISTICAS

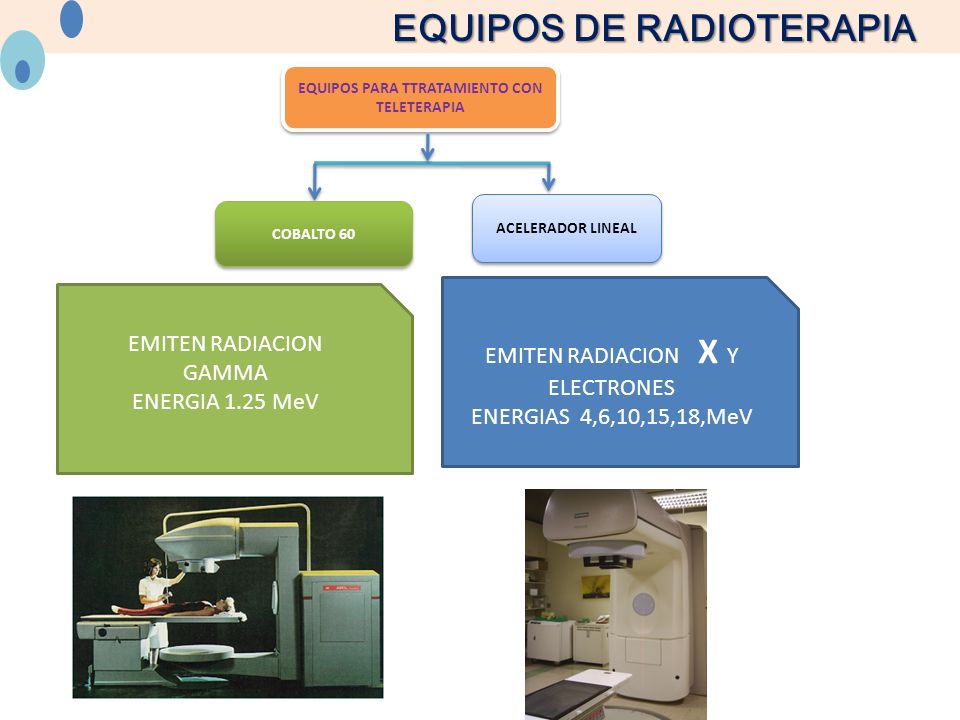

5 EQUIPOS DE RADIOTERAPIA EQUIPOS PARA TTRATAMIENTO CON TELETERAPIA EQUIPOS PARA TTRATAMIENTO CON TELETERAPIA COBALTO 60 ACELERADOR LINEAL EMITEN RADIACION GAMMA ENERGIA 1.25 MeV EMITEN RADIACION X Y ELECTRONES ENERGIAS 4,6,10,15,18,MeV

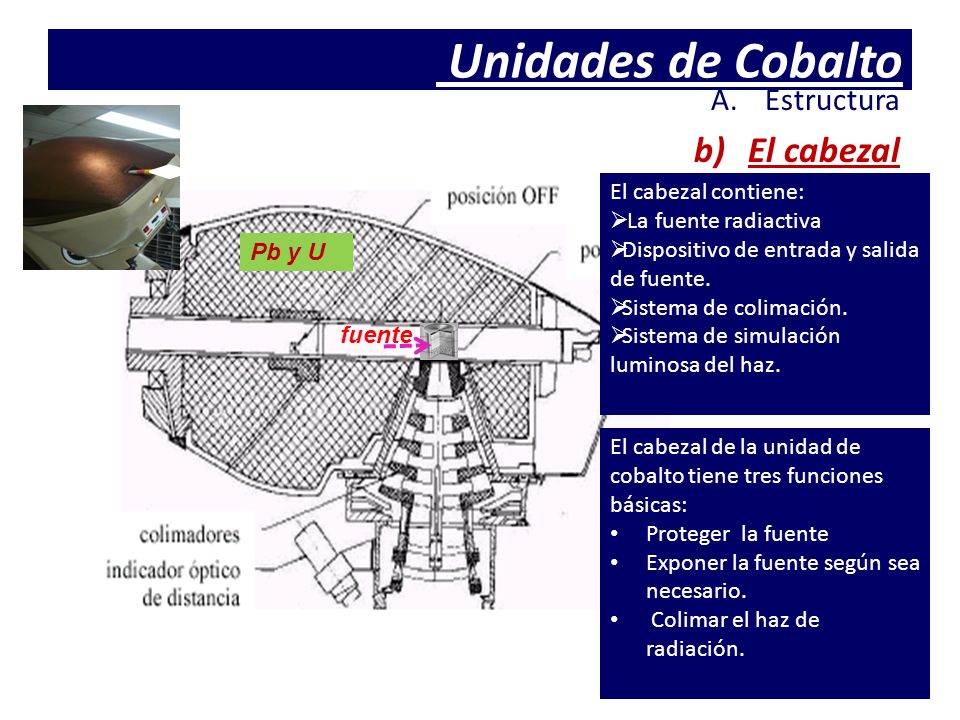

6 Unidades de Cobalto A.Estructura b)El cabezal El cabezal de la unidad de cobalto tiene tres funciones básicas: Proteger la fuente Exponer la fuente según sea necesario. Colimar el haz de radiación. fuente Pb y U El cabezal contiene: La fuente radiactiva Dispositivo de entrada y salida de fuente. Sistema de colimación. Sistema de simulación luminosa del haz.

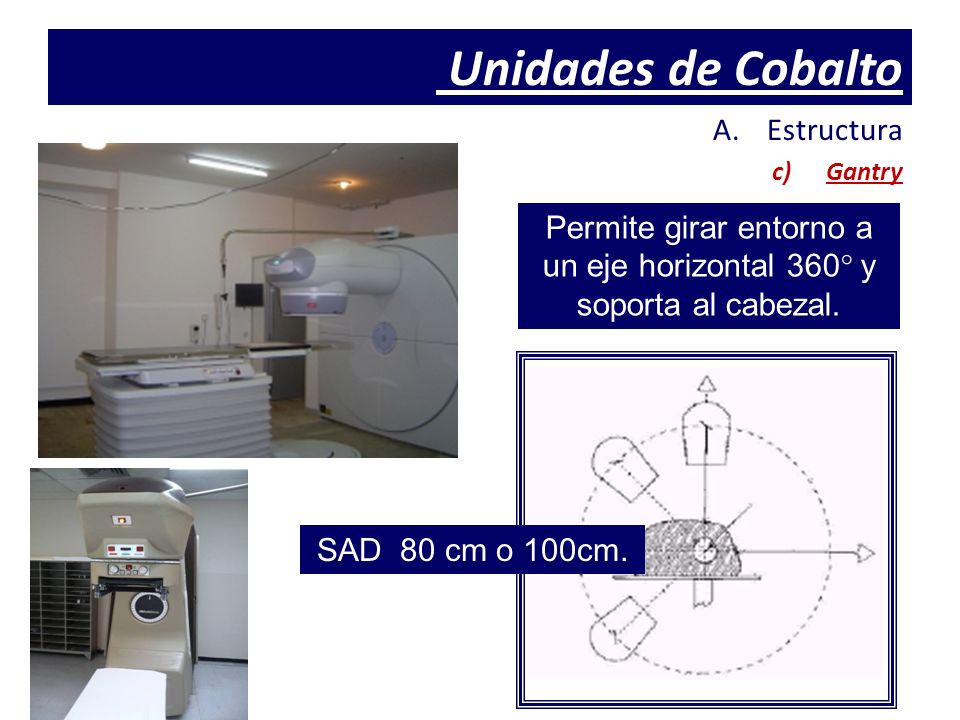

7 Unidades de Cobalto A.Estructura c)Gantry Permite girar entorno a un eje horizontal 360 ° y soporta al cabezal. SAD 80 cm o 100cm.

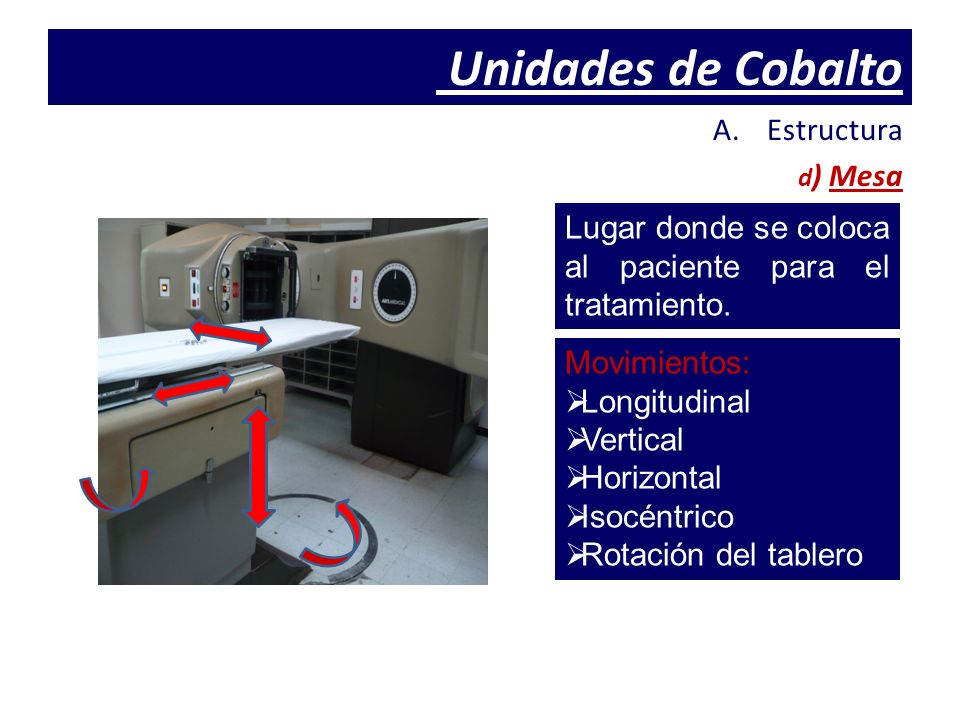

8 Unidades de Cobalto A.Estructura d ) Mesa Lugar donde se coloca al paciente para el tratamiento. Movimientos: Longitudinal Vertical Horizontal Isocéntrico Rotación del tablero

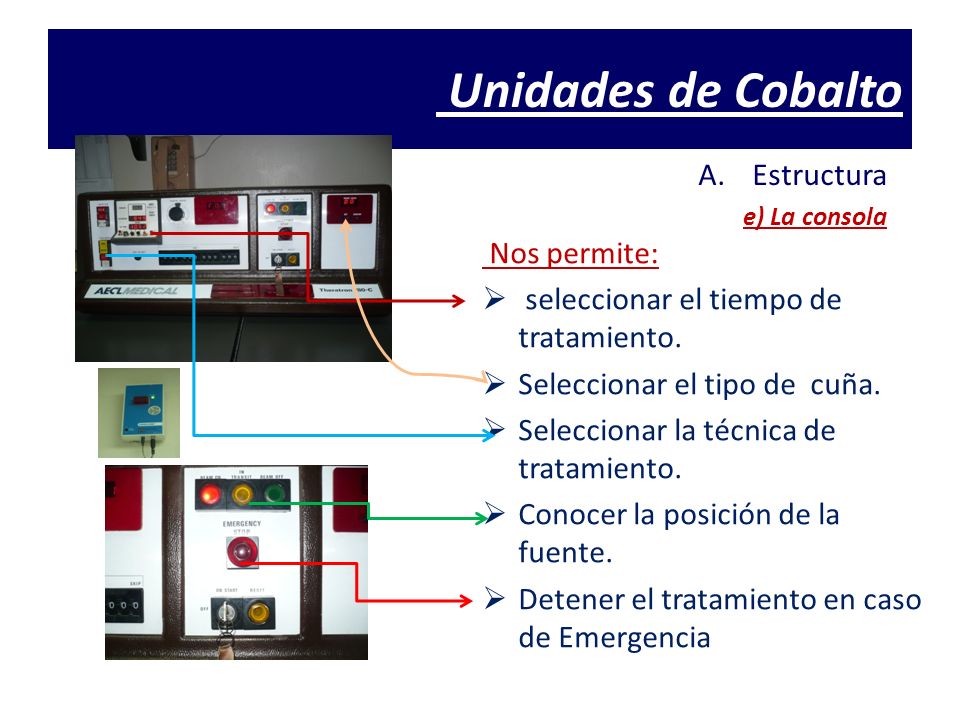

9 Unidades de Cobalto A.Estructura e) La consola Nos permite: seleccionar el tiempo de tratamiento. Seleccionar el tipo de cuña. Seleccionar la técnica de tratamiento. Conocer la posición de la fuente. Detener el tratamiento en caso de Emergencia

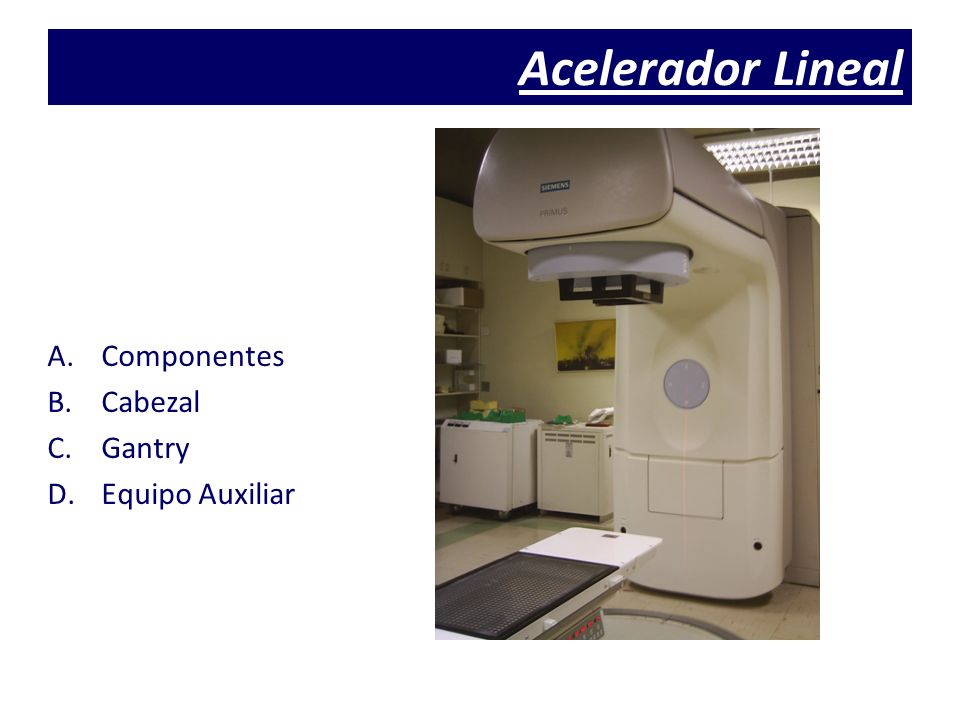

10 Acelerador Lineal A.Componentes B.Cabezal C.Gantry D.Equipo Auxiliar

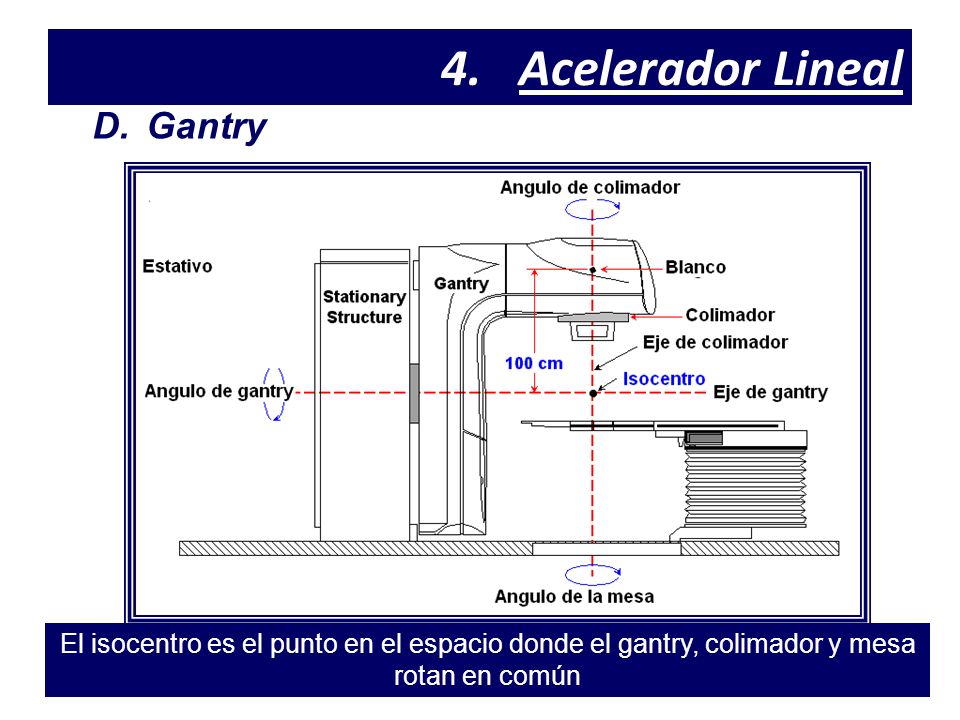

11 4.Acelerador Lineal D.Gantry El isocentro es el punto en el espacio donde el gantry, colimador y mesa rotan en común

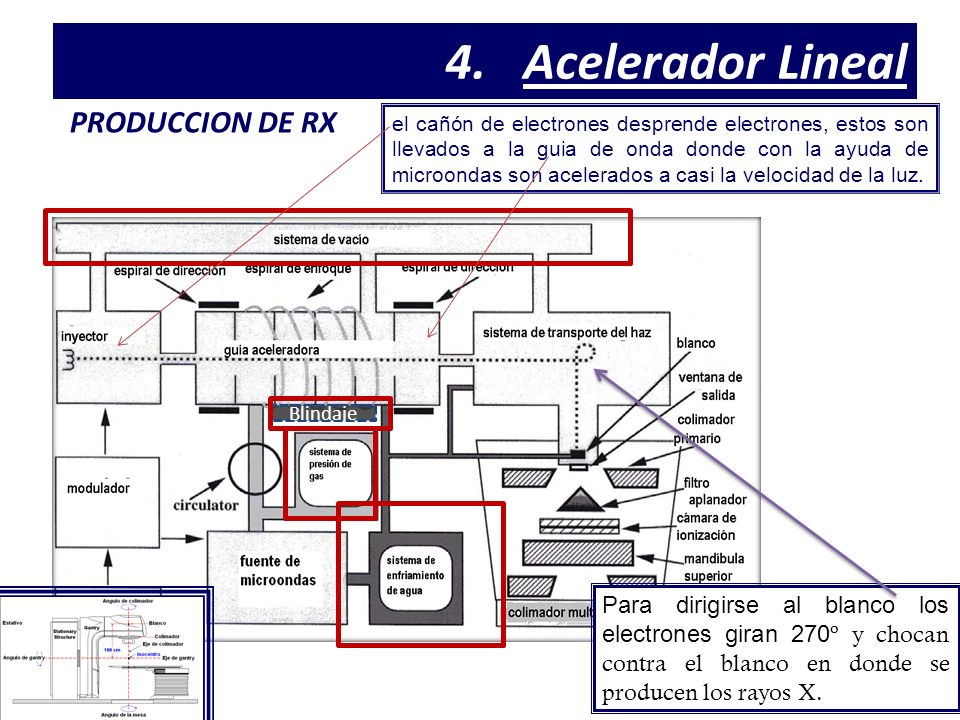

12 PRODUCCION DE RX 4.Acelerador Lineal el cañón de electrones desprende electrones, estos son llevados a la guia de onda donde con la ayuda de microondas son acelerados a casi la velocidad de la luz. Para dirigirse al blanco los electrones giran 270 º y chocan contra el blanco en donde se producen los rayos X. Blindaje

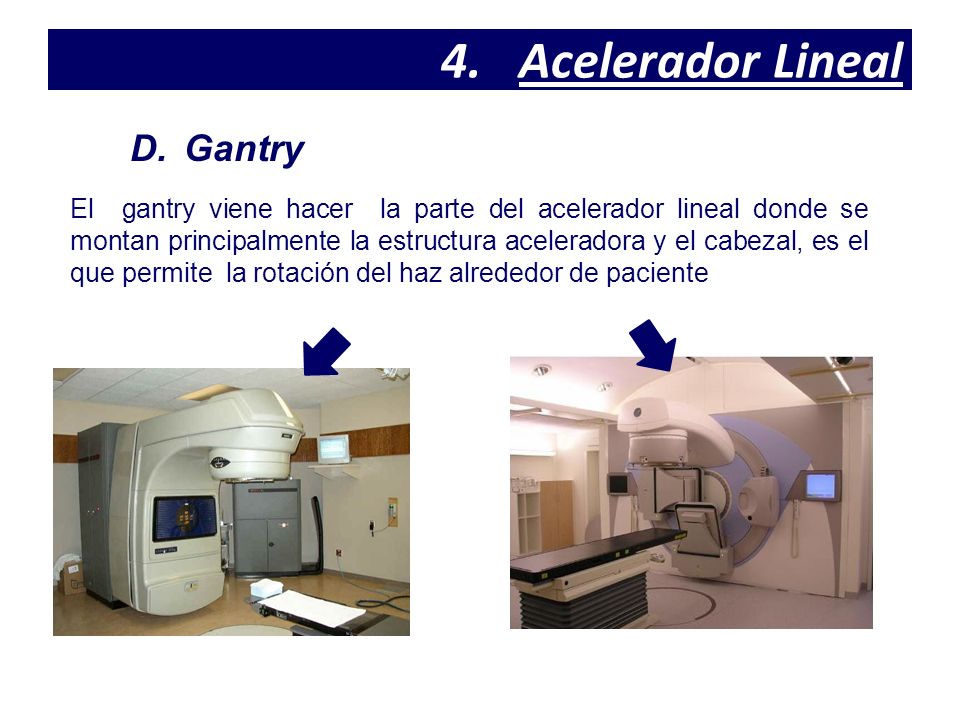

13 El gantry viene hacer la parte del acelerador lineal donde se montan principalmente la estructura aceleradora y el cabezal, es el que permite la rotación del haz alrededor de paciente 4.Acelerador Lineal D.Gantry

14 4.Acelerador Lineal Monitor 1 Parametros del campo. Monitor 2 Control de la administración del tratamiento del paciente. Monitor 3 Dispositivo de imagen portal electrónica EPID CONSOLA DE CONTROL Permite comparar entre el campo simulado y el campo de tratamiento,

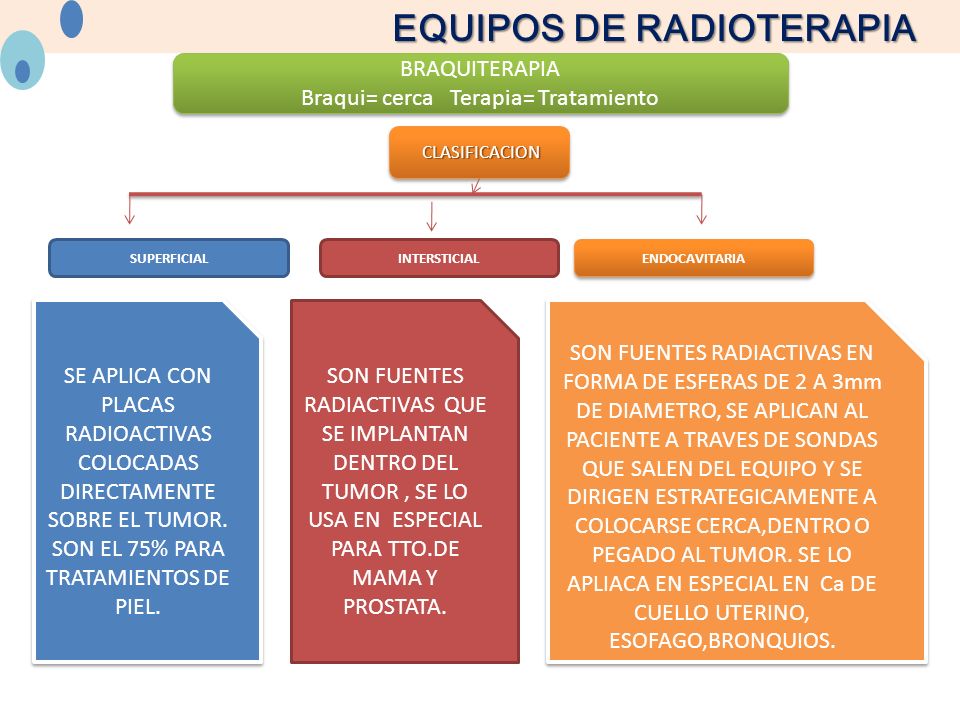

15 EQUIPOS DE RADIOTERAPIA BRAQUITERAPIA Braqui= cerca Terapia= Tratamiento BRAQUITERAPIA Braqui= cerca Terapia= Tratamiento CLASIFICACION CLASIFICACION CLASIFICACION CLASIFICACION SUPERFICIALINTERSTICIAL ENDOCAVITARIA SON FUENTES RADIACTIVAS QUE SE IMPLANTAN DENTRO DEL TUMOR, SE LO USA EN ESPECIAL PARA TTO.DE MAMA Y PROSTATA. SE APLICA CON PLACAS RADIOACTIVAS COLOCADAS DIRECTAMENTE SOBRE EL TUMOR. SON EL 75% PARA TRATAMIENTOS DE PIEL. SON FUENTES RADIACTIVAS EN FORMA DE ESFERAS DE 2 A 3mm DE DIAMETRO, SE APLICAN AL PACIENTE A TRAVES DE SONDAS QUE SALEN DEL EQUIPO Y SE DIRIGEN ESTRATEGICAMENTE A COLOCARSE CERCA,DENTRO O PEGADO AL TUMOR. SE LO APLIACA EN ESPECIAL EN Ca DE CUELLO UTERINO, ESOFAGO,BRONQUIOS.

16 BRAQUITERAPIA Fuentes radiactivas Cs 137 Ir 192 UNIDAD DE BRAQUITERAPIA BRAQUITERAPIA INTRACAVITARIA BRAQUITERAPIA INTERSTICIAL

17 BRAQUITERAPIA UNIDAD DE BRAQUITERAPIA TIPOS DE BRAQUITERAPIA Endocavitaria Intersticial Superficial BRAQUITERAPIA INTRACAVITARIA BRAQUITERAPIA INTERSTICIAL

18 BRAQUITERAPIA UNIDAD DE BRAQUITERAPIA VARIEDADES DE BRAQUITERAPIA según la tasa de dosis Tiempo de tratamiento ALTA TASA 5 a 20 minutos. MEDIANA TASA 2 a 4 horas BAJA TASA 2 a 3 días VARIEDADES DE BRAQUITERAPIA según la tasa de dosis Tiempo de tratamiento ALTA TASA 5 a 20 minutos. MEDIANA TASA 2 a 4 horas BAJA TASA 2 a 3 días

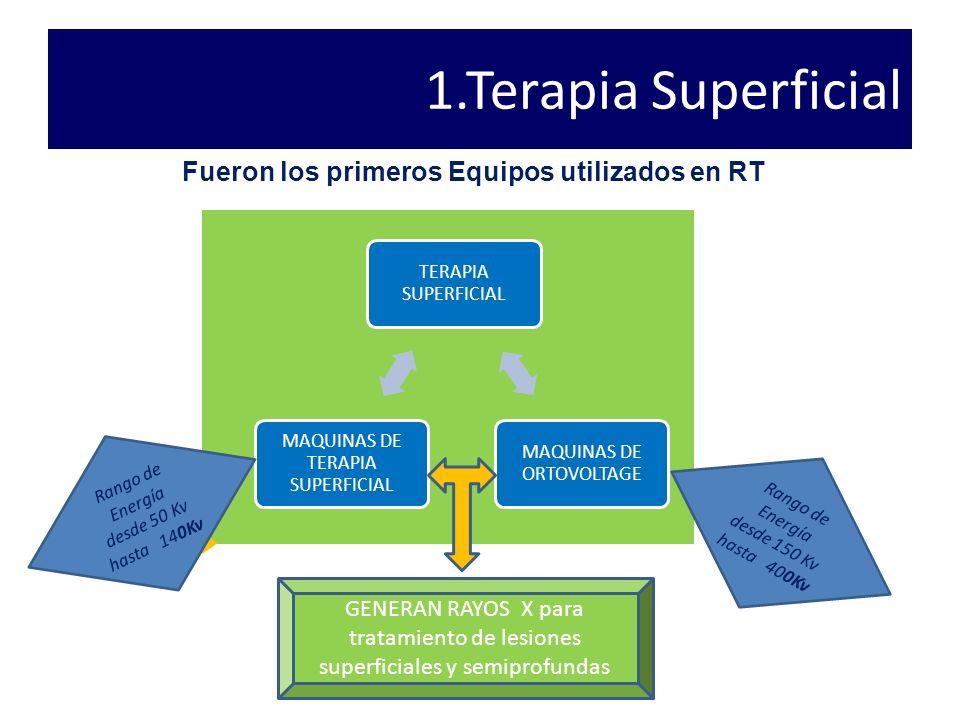

19 1.Terapia Superficial TERAPIA SUPERFICIAL MAQUINAS DE ORTOVOLTAGE MAQUINAS DE TERAPIA SUPERFICIAL GENERAN RAYOS X para tratamiento de lesiones superficiales y semiprofundas Fueron los primeros Equipos utilizados en RT Rango de Energía desde 50 Kv hasta 140Kv Rango de Energía desde 150 Kv hasta 400Kv

20 Terapia Superficial Tubo de rayos X Diseño especial para soportar tiempos prolongados de generación de rayos X. Ánodo fijo Necesita calentamiento previo. Movimientos del Tubo de Rayos X Giro rotacional 360°. Giro pendular.

21 Terapia Superficial Soporte vertical para recorrido vertical del Tubo de Rayos X. Rieles en el piso para movimiento horizontal del Tubo de Rayos X. ESTATIVO SOPORTE DEL TUBO

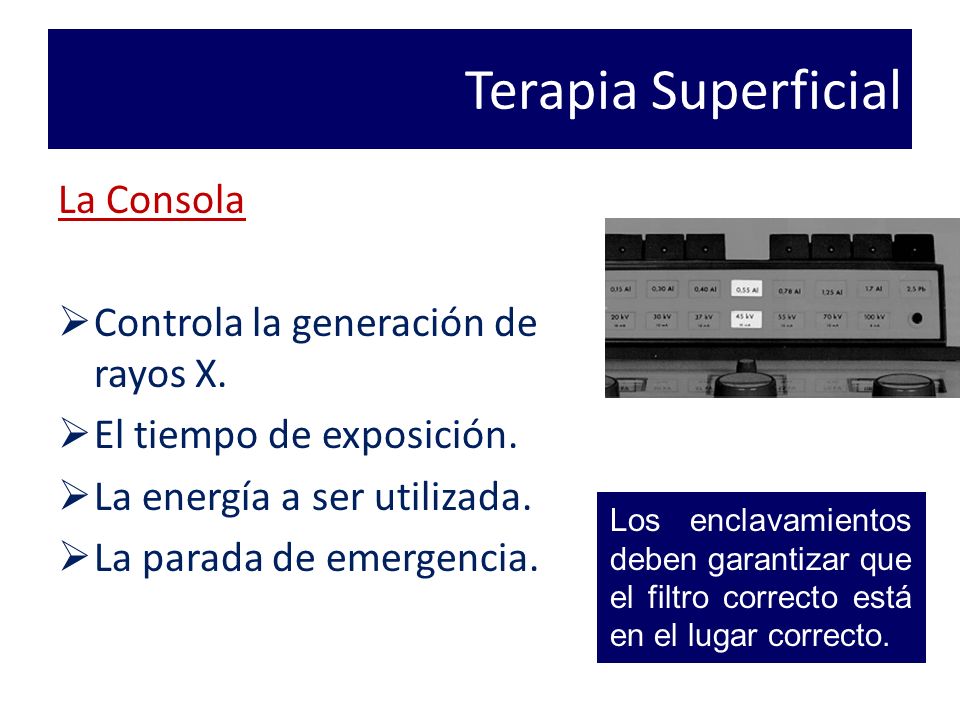

22 Terapia Superficial La Consola Controla la generación de rayos X. El tiempo de exposición. La energía a ser utilizada. La parada de emergencia. Los enclavamientos deben garantizar que el filtro correcto está en el lugar correcto.

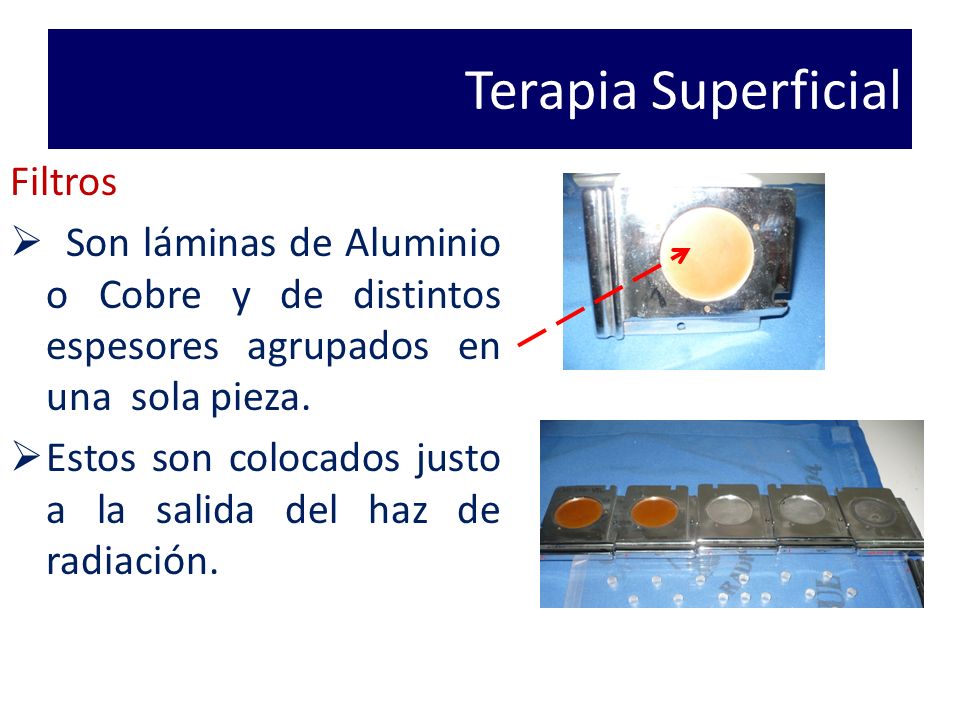

23 Terapia Superficial Filtros Son láminas de Aluminio o Cobre y de distintos espesores agrupados en una sola pieza. Estos son colocados justo a la salida del haz de radiación.

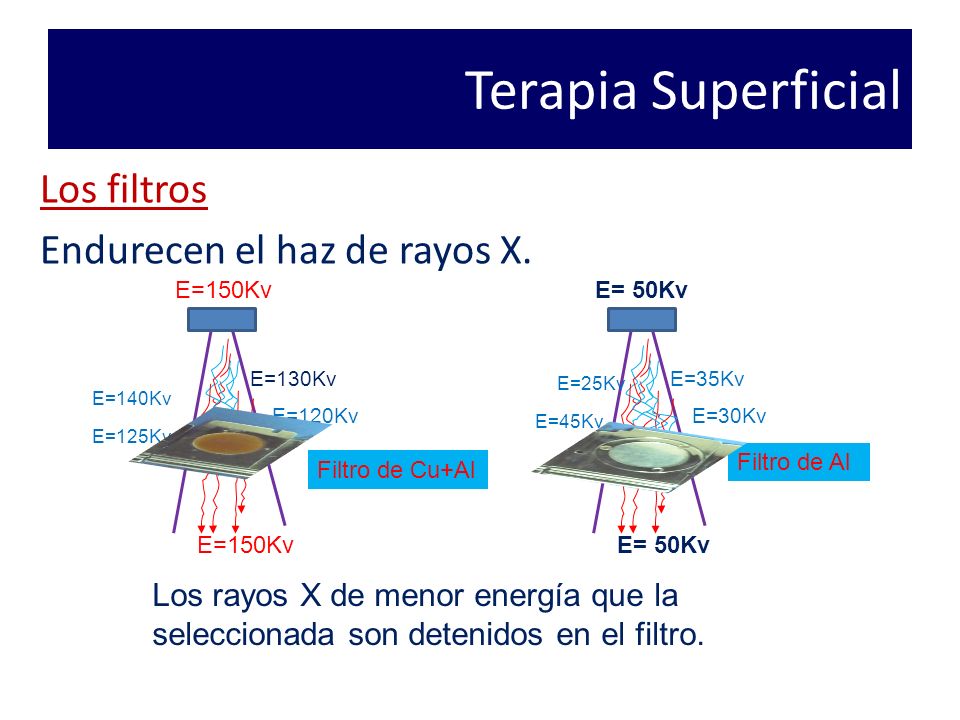

24 Terapia Superficial Los filtros Endurecen el haz de rayos X. E=150Kv E=130Kv E=125Kv E=120Kv E=140Kv E= 50Kv E=35Kv E=45Kv E=30Kv E=25Kv Filtro de Cu+Al Filtro de Al E= 50Kv Los rayos X de menor energía que la seleccionada son detenidos en el filtro.

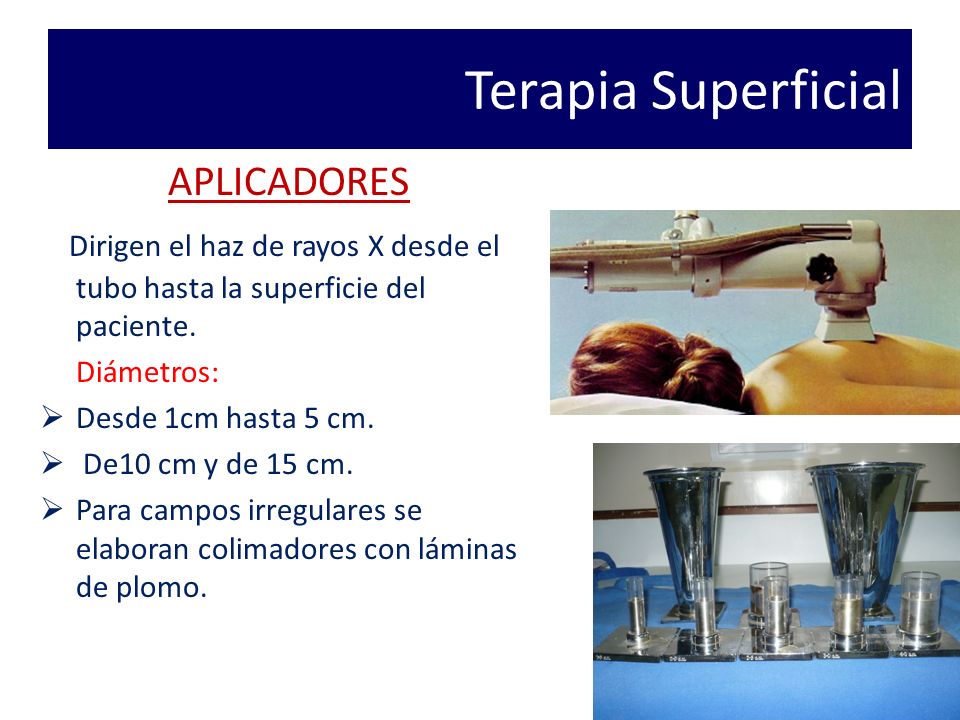

25 Terapia Superficial APLICADORES Dirigen el haz de rayos X desde el tubo hasta la superficie del paciente. Diámetros: Desde 1cm hasta 5 cm. De10 cm y de 15 cm. Para campos irregulares se elaboran colimadores con láminas de plomo.
