1 IAEA International Atomic Energy Agency PROTECCIÓN RADIOLÓGICA EN RADIODIAGNÓSTICO Y EN RADIOLOGÍA INTERVENCIONISTA Parte 15.8: Optimización de la protección en radiografía Ejercicio práctico – rejilla Material de entrenamiento del OIEA sobre protección radiológica en radiodiagnóstico y en radiología intervencionista

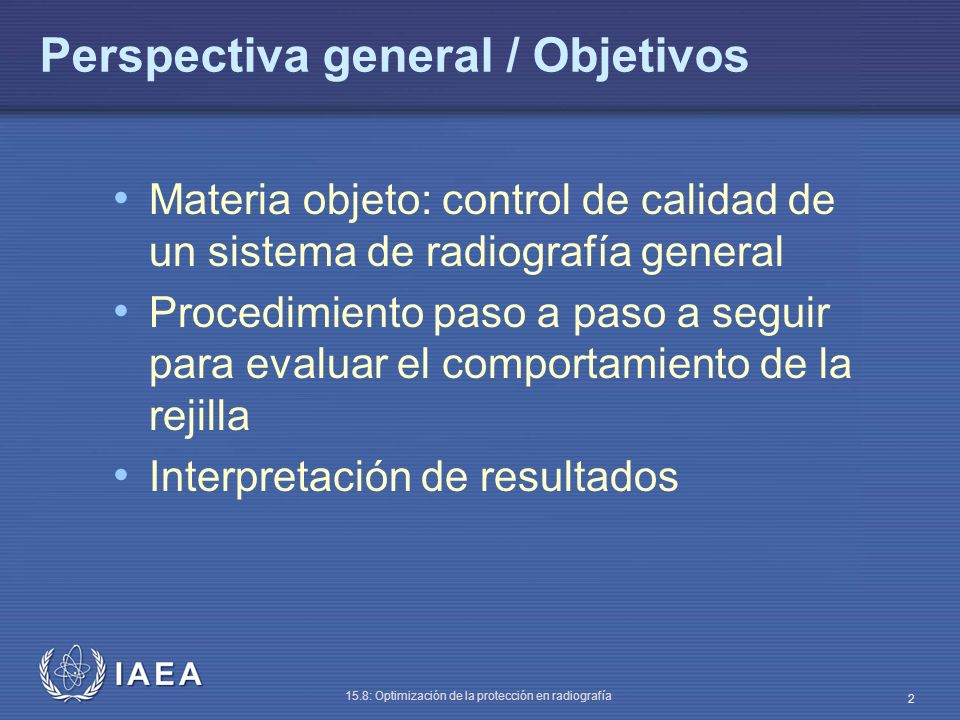

2 IAEA 15.8: Optimización de la protección en radiografía 2 Perspectiva general / Objetivos Materia objeto: control de calidad de un sistema de radiografía general Procedimiento paso a paso a seguir para evaluar el comportamiento de la rejilla Interpretación de resultados

3 IAEA International Atomic Energy Agency Parte 15.8: Optimización de la protección en radiografía Rejilla (factor del sistema, homogeneidad) Material de entrenamiento del OIEA sobre protección radiológica en radiodiagnóstico y en radiología intervencionista

4 IAEA 15.8: Optimización de la protección en radiografía 4 ¿Cuál es el mínimo equipamiento necesario? Dosímetro PMMA en bloques (20 cm de espesor) Densitómetro

5 IAEA 15.8: Optimización de la protección en radiografía 5 Rejilla antidifusora – factor del sistema de rejilla (I) El factor del sistema de rejilla puede medirse con un dosímetro Producir dos imágenes, una con y otra sin el sistema de rejilla Usar el control de exposición manual para obtener imágenes de alrededor de una unidad de densidad óptica

6 IAEA 15.8: Optimización de la protección en radiografía 6 Rejilla antidifusora – factor del sistema de rejilla (II) La primera se hace con el chasis en la bandeja del bucky (con sistema de rejilla) y el PMMA encima de la mesa, y la segunda con el chasis encima de la mesa (sin sistema de rejilla) y el PMMA encima del chasis

7 IAEA 15.8: Optimización de la protección en radiografía 7 Rejilla antidifusora – factor del sistema de rejilla (III) El factor del sistema de rejilla se calcula dividiendo las exposiciones, corregidas por la ley del inverso del cuadrado y las diferencias de densidad óptica Valor límite Factor del sistema de reja 3 Frecuencia Inicialmente y cuando la dosis o el tiempo de exposición aumenta de repente

8 IAEA 15.8: Optimización de la protección en radiografía 8 Imagen de la rejilla Para evaluar la homogeneidad de la rejilla en caso de sospechas de daño o buscando el origen de artefactos, podría obtenerse la imagen mediante exposición automática del bucky en la posición más baja del selector del AEC, sin ningún PMMA añadido Esto da en general una buena imagen de las líneas de la rejilla
