Transferencia de Calor Capitulo 2 Conducción Estacionaria Unidimensional.

Presentaciones similares


Presentación del tema: "Transferencia de Calor Capitulo 2 Conducción Estacionaria Unidimensional."— Transcripción de la presentación:

1 Transferencia de Calor Capitulo 2 Conducción Estacionaria Unidimensional

2

3 CONDUCCIÓN INTRODUCCIÓN

4 Ahora, se desea examinar las aplicaciones de la ley de Fourier de la conducción del calor al cálculo del flujo de calor en algunos sistemas unidimensionales simples. Dentro de la categoría de los sistemas unidimensionales, se pueden encontrar varias formas físicas distintas: los sistemas cilíndricos y esféricos son unidimensionales cuando la temperatura en el cuerpo es sólo función de la distancia radial, e independiente del ángulo azimutal o de la distancia axial.

5 PLACA PLANA Considérese primero la placa plana, donde se puede aplicar directamente la ley de Fourier [Ec. (1.1)]. Su integración conduce a: ECUACION 2.1 donde la conductividad térmica se ha supuesto constante. El espesor de la placa es Ax, y T, y T, son las temperaturas de las paredes de la placa. Considérese primero la placa plana, donde se puede aplicar directamente la ley de Fourier [Ec. (1.1)]. Su integración conduce a: ECUACION 2.1 donde la conductividad térmica se ha supuesto constante. El espesor de la placa es Ax, y T, y T, son las temperaturas de las paredes de la placa.

6 Si la conductividad térmica varía con la temperatura de acuerdo con alguna relación lineal,, la ecuación que resulta para el flujo de calor es: ECUACION 2.2 Si la conductividad térmica varía con la temperatura de acuerdo con alguna relación lineal,, la ecuación que resulta para el flujo de calor es: ECUACION 2.2

7 Si hay más de un material presente, como en la pared multicapa mostrada en la Figura 2.1, el análisis sería el siguiente: en los tres materiales se muestran los gradientes de temperatura, y el flujo de calor se puede escribir.

8

9 Resolviendo estas tres ecuaciones simultáneamente, el flujo de calor se puede poner: ECUACION 2.3 Resolviendo estas tres ecuaciones simultáneamente, el flujo de calor se puede poner: ECUACION 2.3

10 En este punto, se replantea ligeramente el enfoque del desarrollo para introducir la ley de Fourier desde un punto de vista conceptual diferente. La rapidez de la transferencia de calor puede considerarse como un flujo, y la combinación de la conductividad térmica, el espesor del material y el área, como una resistencia a dicho flujo. La temperatura es la función potencial, o motriz, del flujo de calor, y la ecuación de Fourier se puede escribir: Flujo de calor = diferencia de potencial térmico ECUACION 2.4 resistencia térmica resistencia térmica relación bastante parecida a la ley de Ohm de la teoría de circuitos eléctricos. En la Ec. (2.1) la resistencia térmica es Ax/kA, y en la Ec. (2.3) dicha resistencia es la suma de los tres términos del denominador. Se debería esperar la situación de la Ec. (2.3), ya que las tres paredes adosadas actúan como tres resistencias térmicas en serie. El circuito eléctrico equivalente se muestra en la Figura 2.lb. En este punto, se replantea ligeramente el enfoque del desarrollo para introducir la ley de Fourier desde un punto de vista conceptual diferente. La rapidez de la transferencia de calor puede considerarse como un flujo, y la combinación de la conductividad térmica, el espesor del material y el área, como una resistencia a dicho flujo. La temperatura es la función potencial, o motriz, del flujo de calor, y la ecuación de Fourier se puede escribir: Flujo de calor = diferencia de potencial térmico ECUACION 2.4 resistencia térmica resistencia térmica relación bastante parecida a la ley de Ohm de la teoría de circuitos eléctricos. En la Ec. (2.1) la resistencia térmica es Ax/kA, y en la Ec. (2.3) dicha resistencia es la suma de los tres términos del denominador. Se debería esperar la situación de la Ec. (2.3), ya que las tres paredes adosadas actúan como tres resistencias térmicas en serie. El circuito eléctrico equivalente se muestra en la Figura 2.lb.

11 La analogía eléctrica se puede emplear para resolver problemas más complejos que incluyan tanto resistencias térmicas en serie como en paralelo. En la Figura 2.2 se muestra un problema típico y su circuito eléctrico análogo. La ecuación del flujo de calor unidimensional para este tipo de problema puede escribirse ECUACION 2.5 donde las R térmica, son las resistencias térmicas de los distintos materiales. Las unidades de la resistencia térmica son °C/W ó °F h/Btu. La analogía eléctrica se puede emplear para resolver problemas más complejos que incluyan tanto resistencias térmicas en serie como en paralelo. En la Figura 2.2 se muestra un problema típico y su circuito eléctrico análogo. La ecuación del flujo de calor unidimensional para este tipo de problema puede escribirse ECUACION 2.5 donde las R térmica, son las resistencias térmicas de los distintos materiales. Las unidades de la resistencia térmica son °C/W ó °F h/Btu.

12 Es oportuno mencionar que en algunos sistemas como el de la Figura 2.2, el flujo de calor puede ser bidimensional si las conductividades térmicas de los materiales B, C y D difieren apreciablemente. En estos casos hay que emplear otras técnicas para obtener una solución.

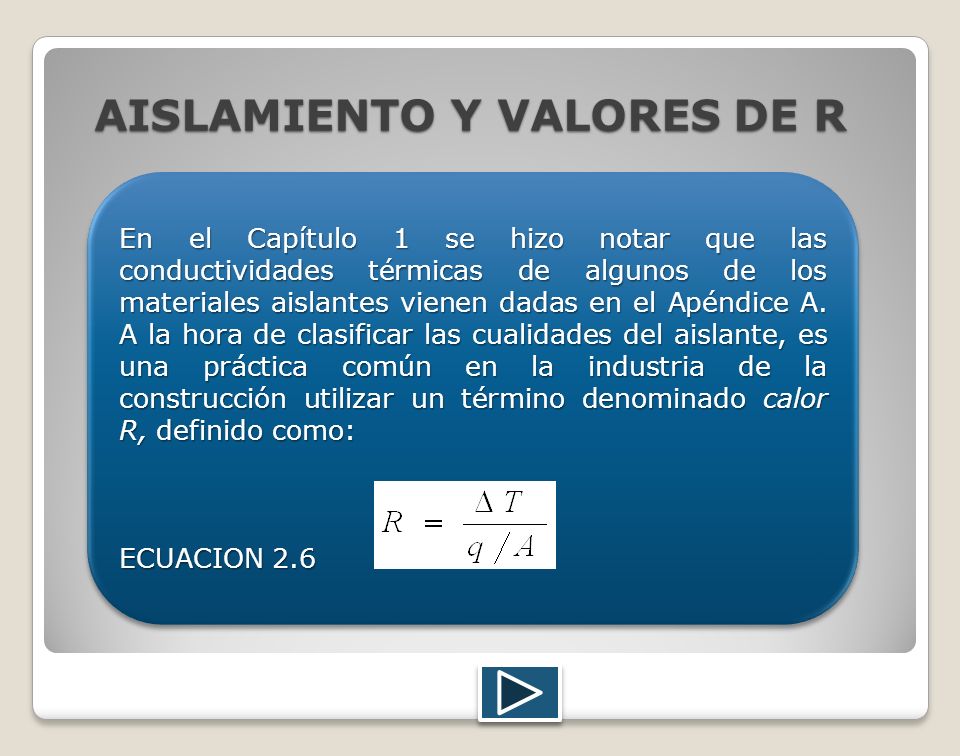

13 En el Capítulo 1 se hizo notar que las conductividades térmicas de algunos de los materiales aislantes vienen dadas en el Apéndice A. A la hora de clasificar las cualidades del aislante, es una práctica común en la industria de la construcción utilizar un término denominado calor R, definido como: ECUACION 2.6 En el Capítulo 1 se hizo notar que las conductividades térmicas de algunos de los materiales aislantes vienen dadas en el Apéndice A. A la hora de clasificar las cualidades del aislante, es una práctica común en la industria de la construcción utilizar un término denominado calor R, definido como: ECUACION 2.6 AISLAMIENTO Y VALORES DE R

14

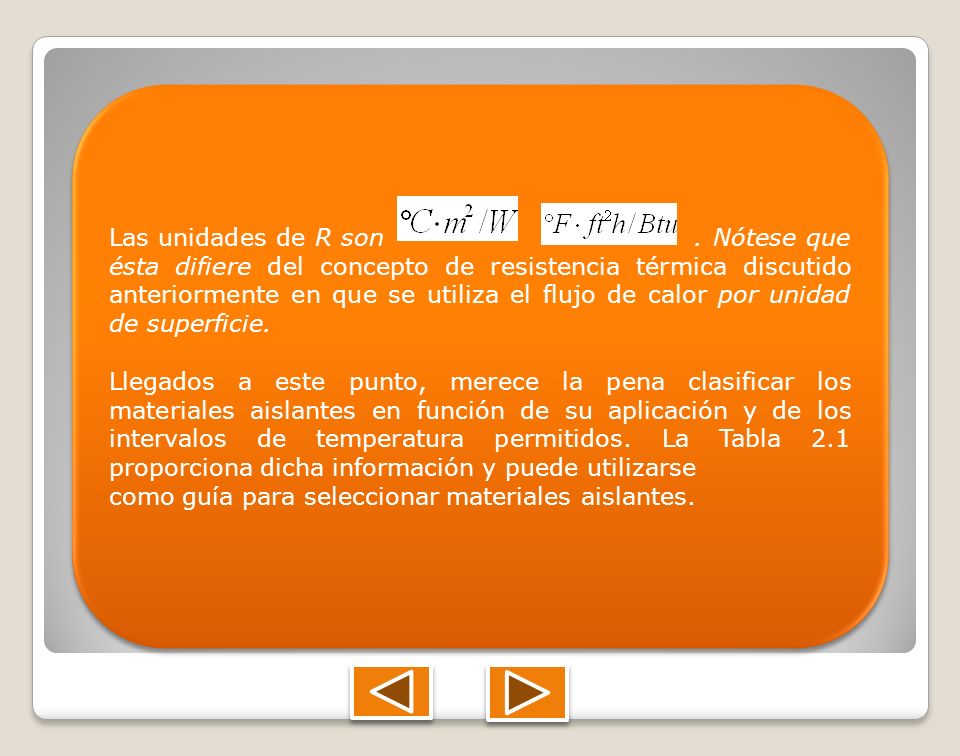

15 Las unidades de R son. Nótese que ésta difiere del concepto de resistencia térmica discutido anteriormente en que se utiliza el flujo de calor por unidad de superficie. Llegados a este punto, merece la pena clasificar los materiales aislantes en función de su aplicación y de los intervalos de temperatura permitidos. La Tabla 2.1 proporciona dicha información y puede utilizarse como guía para seleccionar materiales aislantes. Las unidades de R son. Nótese que ésta difiere del concepto de resistencia térmica discutido anteriormente en que se utiliza el flujo de calor por unidad de superficie. Llegados a este punto, merece la pena clasificar los materiales aislantes en función de su aplicación y de los intervalos de temperatura permitidos. La Tabla 2.1 proporciona dicha información y puede utilizarse como guía para seleccionar materiales aislantes.

16

17 SISTEMAS RADIALES Cilindros Considérese un cilindro largo de radio interior ri, radio exterior re y longitud L, como el que se muestra en la Figura 2.3. Este cilindro se somete a una diferencia de temperaturas Ti – Te y se plantea la pregunta Considérese un cilindro largo de radio interior ri, radio exterior re y longitud L, como el que se muestra en la Figura 2.3. Este cilindro se somete a una diferencia de temperaturas Ti – Te y se plantea la pregunta de cuál será el flujo de calor. En un cilindro cuya longitud sea muy grande comparada con su diámetro, se puede suponer que el calor fluye sólo en dirección radial, con lo que la única coordenada espacial necesaria para definir el sistema es r. De nuevo, se utiliza la ley de Fourier empleando la relación apropiada para el área. El área para el flujo de calor en un sistema cilíndrico es:Cilindros

18 De modo que la ley de Fourier se escribe: ó ECUACION 2.7 ECUACION 2.7 Con las condiciones de contorno: La solución de la Ec. (2.7) es: ECUACION 2.8 De modo que la ley de Fourier se escribe: ó ECUACION 2.7 ECUACION 2.7 Con las condiciones de contorno: La solución de la Ec. (2.7) es: ECUACION 2.8

19 En este caso la resistencia térmica es:

20 El concepto de resistencia térmica puede utilizarse con paredes cilíndricas multicapa de la misma manera en que se hizo con paredes planas. Para el sistema de tres capas mostrado en la Figura 2.4 la solución es: ECUACION 2.9 El concepto de resistencia térmica puede utilizarse con paredes cilíndricas multicapa de la misma manera en que se hizo con paredes planas. Para el sistema de tres capas mostrado en la Figura 2.4 la solución es: ECUACION 2.9

21 El circuito térmico se muestra en la Figura 2.4b:

22 ESFERAS Los sistemas esféricos pueden tratarse también como unidimensionales cuando la temperatura sea función únicamente del radio. El flujo de calor es entonces: ECUACION 2.10 ECUACION 2.10 ESFERAS Los sistemas esféricos pueden tratarse también como unidimensionales cuando la temperatura sea función únicamente del radio. El flujo de calor es entonces: ECUACION 2.10 ECUACION 2.10

23 EJEMPLO 2.1. CONDUCCIÓN ENMULTICAPA. Una pared exterior de una casa se puede aproximar por una capa de lo,16 cm de ladrillo corriente [k = 0,7 W/m. °C] seguida de una capa de 3,81 cm de yeso [k = 0,48 W/m. °C]. ¿Qué espesor de aislante de lana de roca [k = 0,065 W/m. °C] debería añadirse para reducir en un 80 por 100 la pérdida de calor (o la ganancia) a través de la pared? Solución. La pérdida total de calor vendrá dada por: Dado que la pérdida de calor con el aislamiento de lana de roca será sólo el 20 por 100 (una reducción del 80 por 100) de la que se tenía antes del aislamiento: Para el ladrillo y el yeso se tiene, por unidad de área, EJEMPLO 2.1. CONDUCCIÓN ENMULTICAPA. Una pared exterior de una casa se puede aproximar por una capa de lo,16 cm de ladrillo corriente [k = 0,7 W/m. °C] seguida de una capa de 3,81 cm de yeso [k = 0,48 W/m. °C]. ¿Qué espesor de aislante de lana de roca [k = 0,065 W/m. °C] debería añadirse para reducir en un 80 por 100 la pérdida de calor (o la ganancia) a través de la pared? Solución. La pérdida total de calor vendrá dada por: Dado que la pérdida de calor con el aislamiento de lana de roca será sólo el 20 por 100 (una reducción del 80 por 100) de la que se tenía antes del aislamiento: Para el ladrillo y el yeso se tiene, por unidad de área,

24 de modo que la resistencia térmica sin aislamiento es: Entonces: y esto representa la suma del valor anterior y de la resistencia de la lana de roca: Así que: de modo que la resistencia térmica sin aislamiento es: Entonces: y esto representa la suma del valor anterior y de la resistencia de la lana de roca: Así que:

25 EJEMPLO 2.2. SISTEMA CILÍNDRICO MULTICAPA. Un tubo de paredes gruesas de acero inoxidable Cl8 % Cr, 8 % Ni, k = 19 W/m. C] de 2 cm de diámetro interior (DI) y 4 cm de diámetro exterior (DE), se cubre con una capa de 3 cm de aislante de asbesto [k = 0,2 W/m. Cl. Si la temperatura de la pared interna del conducto se mantiene a 6OOC, calcúlese la pérdida de calor por metro de longitud. Calcúlese también la temperatura de la interfaz tubo-aislante. Solución. La figura adjunta muestra el circuito térmico para este problema. El flujo de calor viene dado por: EJEMPLO 2.2. SISTEMA CILÍNDRICO MULTICAPA. Un tubo de paredes gruesas de acero inoxidable Cl8 % Cr, 8 % Ni, k = 19 W/m. C] de 2 cm de diámetro interior (DI) y 4 cm de diámetro exterior (DE), se cubre con una capa de 3 cm de aislante de asbesto [k = 0,2 W/m. Cl. Si la temperatura de la pared interna del conducto se mantiene a 6OOC, calcúlese la pérdida de calor por metro de longitud. Calcúlese también la temperatura de la interfaz tubo-aislante. Solución. La figura adjunta muestra el circuito térmico para este problema. El flujo de calor viene dado por:

26 Este flujo de calor se puede emplear para el cálculo de la temperatura de la interfaz entre la pared del tubo y el aislante. Se tiene donde Ta es la temperatura de la interfaz, y de ella se obtiene La resistencia térmica mayor corresponde claramente al aislante, con lo que la mayor parte de la caída de temperatura tiene lugar a través de este material. Este flujo de calor se puede emplear para el cálculo de la temperatura de la interfaz entre la pared del tubo y el aislante. Se tiene donde Ta es la temperatura de la interfaz, y de ella se obtiene La resistencia térmica mayor corresponde claramente al aislante, con lo que la mayor parte de la caída de temperatura tiene lugar a través de este material.

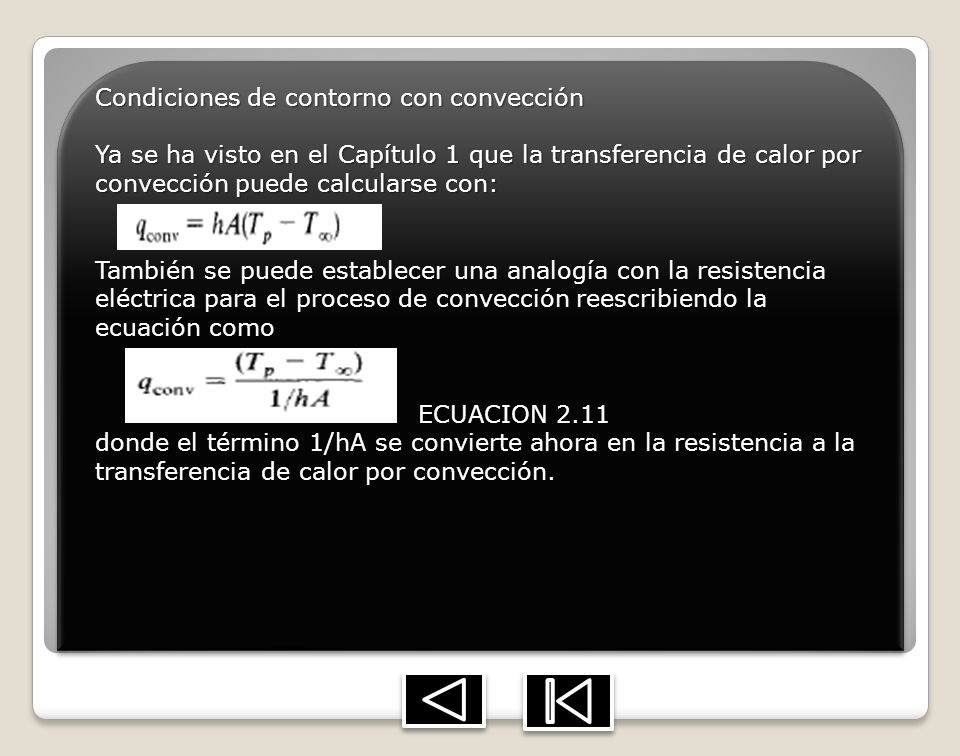

27 Condiciones de contorno con convección Ya se ha visto en el Capítulo 1 que la transferencia de calor por convección puede calcularse con: También se puede establecer una analogía con la resistencia eléctrica para el proceso de convección reescribiendo la ecuación como ECUACION 2.11 ECUACION 2.11 donde el término 1/hA se convierte ahora en la resistencia a la transferencia de calor por convección. Condiciones de contorno con convección Ya se ha visto en el Capítulo 1 que la transferencia de calor por convección puede calcularse con: También se puede establecer una analogía con la resistencia eléctrica para el proceso de convección reescribiendo la ecuación como ECUACION 2.11 ECUACION 2.11 donde el término 1/hA se convierte ahora en la resistencia a la transferencia de calor por convección.

28 COEFICIENTE GLOBAL DE TRANSFERENCIA DE CALOR Considérese la pared plana de la Figura 2.5, en contacto con un fluido caliente A por una cara y con un fluido más frío B por la otra cara. La transferencia de calor se expresa por:

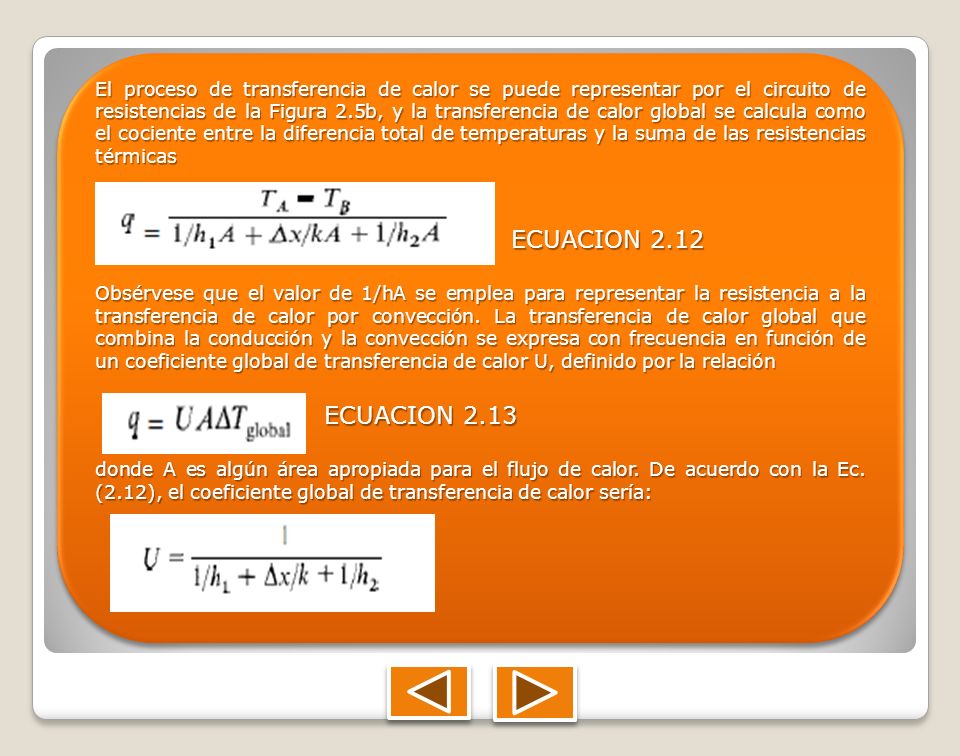

29 El proceso de transferencia de calor se puede representar por el circuito de resistencias de la Figura 2.5b, y la transferencia de calor global se calcula como el cociente entre la diferencia total de temperaturas y la suma de las resistencias térmicas ECUACION 2.12 ECUACION 2.12 Obsérvese que el valor de 1/hA se emplea para representar la resistencia a la transferencia de calor por convección. La transferencia de calor global que combina la conducción y la convección se expresa con frecuencia en función de un coeficiente global de transferencia de calor U, definido por la relación ECUACION 2.13 ECUACION 2.13 donde A es algún área apropiada para el flujo de calor. De acuerdo con la Ec. (2.12), el coeficiente global de transferencia de calor sería: El proceso de transferencia de calor se puede representar por el circuito de resistencias de la Figura 2.5b, y la transferencia de calor global se calcula como el cociente entre la diferencia total de temperaturas y la suma de las resistencias térmicas ECUACION 2.12 ECUACION 2.12 Obsérvese que el valor de 1/hA se emplea para representar la resistencia a la transferencia de calor por convección. La transferencia de calor global que combina la conducción y la convección se expresa con frecuencia en función de un coeficiente global de transferencia de calor U, definido por la relación ECUACION 2.13 ECUACION 2.13 donde A es algún área apropiada para el flujo de calor. De acuerdo con la Ec. (2.12), el coeficiente global de transferencia de calor sería:

30 El coeficiente global de transferencia de calor está también relacionado con el valor de R de la Ec. (2.6) a través de: Para un cilindro hueco cuyas superficies interior y exterior se hallan expuestas a un ambiente convectivo, la analogía de la resistencia eléctrica podría quedar como se muestra en la Figura 2.6 donde, de nuevo, T A y T B y son las dos temperaturas del fluido. Nótese que en este caso el área para la convección no es la misma para ambos fluidos, y depende del diámetro interior del tubo y del espesor de la pared. El coeficiente global para la transferencia de calor en este caso se expresaría con: ECUACION 2.14 ECUACION 2.14 El coeficiente global de transferencia de calor está también relacionado con el valor de R de la Ec. (2.6) a través de: Para un cilindro hueco cuyas superficies interior y exterior se hallan expuestas a un ambiente convectivo, la analogía de la resistencia eléctrica podría quedar como se muestra en la Figura 2.6 donde, de nuevo, T A y T B y son las dos temperaturas del fluido. Nótese que en este caso el área para la convección no es la misma para ambos fluidos, y depende del diámetro interior del tubo y del espesor de la pared. El coeficiente global para la transferencia de calor en este caso se expresaría con: ECUACION 2.14 ECUACION 2.14

31 de acuerdo con el circuito térmico mostrado en la Figura 2.6. Los términos Ai y Ae representan las áreas de las caras interna y externa del tubo interior. El coeficiente global de transferencia de calor puede basarse tanto en el área interna como externa del tubo. Por tanto: ECUACION 2.15 ECUACION 2.15 ECUACION 2.16 ECUACION 2.16 de acuerdo con el circuito térmico mostrado en la Figura 2.6. Los términos Ai y Ae representan las áreas de las caras interna y externa del tubo interior. El coeficiente global de transferencia de calor puede basarse tanto en el área interna como externa del tubo. Por tanto: ECUACION 2.15 ECUACION 2.15 ECUACION 2.16 ECUACION 2.16

32 Los cálculos de los coeficientes de transferencia de calor por convección que se utilizan en el coeficiente global de transferencia de calor, se efectúan de acuerdo con los métodos descritos en capítulos posteriores. En la Tabla 10.1 se dan algunos valores típicos del coeficiente global de transferencia de calor para cambiadores de calor.

33

34

35 EJEMPLO 2.3. TRANSFERENCIA DE CALOR A TRAVÉS DE UNA PARED COMPUESTA. Los listones de madera «dos por cuatro» tienen unas dimensiones reales de 4,13 x 9,21 cm y una conductividad térmica de 0.1 W/m * °C. Una pared típica de una casa está construida como se muestra en la Figura Ejemplo 2.3. Calcúlese el coeficiente global de transferencia de calor y el valor de R de la pared. Solución. Se puede suponer que la sección de la pared tiene dos caminos paralelos para el flujo de calor: (1) a través de los listones, y (2) a través del aislante. Se calculará la resistencia térmica para cada uno, y luego se combinarán los valores para obtener el coeficiente global de transferencia de calor. 1. Transferencia de calor a través de listones (A = 0,0413 m² por unidad de profundidad). Este flujo de calor tiene lugar a través de seis resistencias térmicas: a) Resistencia a la transferencia de calor por convección en el exterior del ladrillo b) Resistencia a la transferencia de calor por conducción en el ladrillo EJEMPLO 2.3. TRANSFERENCIA DE CALOR A TRAVÉS DE UNA PARED COMPUESTA. Los listones de madera «dos por cuatro» tienen unas dimensiones reales de 4,13 x 9,21 cm y una conductividad térmica de 0.1 W/m * °C. Una pared típica de una casa está construida como se muestra en la Figura Ejemplo 2.3. Calcúlese el coeficiente global de transferencia de calor y el valor de R de la pared. Solución. Se puede suponer que la sección de la pared tiene dos caminos paralelos para el flujo de calor: (1) a través de los listones, y (2) a través del aislante. Se calculará la resistencia térmica para cada uno, y luego se combinarán los valores para obtener el coeficiente global de transferencia de calor. 1. Transferencia de calor a través de listones (A = 0,0413 m² por unidad de profundidad). Este flujo de calor tiene lugar a través de seis resistencias térmicas: a) Resistencia a la transferencia de calor por convección en el exterior del ladrillo b) Resistencia a la transferencia de calor por conducción en el ladrillo

36 c) Resistencia a la transferencia de calor por conducción a través del revestimiento externo d) Resistencia a la transferencia de calor por conducción a través del listón de madera e) Resistencia a la transferencia de calor por conducción a través del revestimiento interno f) Resistencia a la transferencia de calor por convección en el interior c) Resistencia a la transferencia de calor por conducción a través del revestimiento externo d) Resistencia a la transferencia de calor por conducción a través del listón de madera e) Resistencia a la transferencia de calor por conducción a través del revestimiento interno f) Resistencia a la transferencia de calor por convección en el interior

37

38 La resistencia térmica total a través de la sección del listón de madera es 2. Sección del aislante (A = 0, ,0413 m² por unidad de profundidad). A través de la sección del aislante, cinco de los materiales son el mismo, pero las resistencias llevan términos de áreas diferentes, esto es, 40,6 - 4,13 cm en lugar de 4,13 cm, de modo que cada una de las resistencias anteriores se debe multiplicar por un factor igual a 4,13/(40,6 - 4,13) = 0,113. La resistencia a través del aislante es y la resistencia total a través de la sección del aislante es La resistencia térmica total a través de la sección del listón de madera es 2. Sección del aislante (A = 0, ,0413 m² por unidad de profundidad). A través de la sección del aislante, cinco de los materiales son el mismo, pero las resistencias llevan términos de áreas diferentes, esto es, 40,6 - 4,13 cm en lugar de 4,13 cm, de modo que cada una de las resistencias anteriores se debe multiplicar por un factor igual a 4,13/(40,6 - 4,13) = 0,113. La resistencia a través del aislante es y la resistencia total a través de la sección del aislante es

39 La resistencia global de la sección se obtiene combinando las resistencias en paralelo de las Ecs. anteriores para dar Este valor está relacionado con el coeficiente global de transferencia de calor por donde A es el área total de la sección = 0,406 m². Así, Como se ha visto, el valor de R es algo diferente de la resistencia térmica y viene dado por La resistencia global de la sección se obtiene combinando las resistencias en paralelo de las Ecs. anteriores para dar Este valor está relacionado con el coeficiente global de transferencia de calor por donde A es el área total de la sección = 0,406 m². Así, Como se ha visto, el valor de R es algo diferente de la resistencia térmica y viene dado por

40 Comentario. Este ejemplo ilustra las relaciones entre los conceptos de resistencia térmica, coeficiente global de transferencia de calor, y valor R. Nótese que el valor R implica el concepto de unidad de área, mientras que la resistencia térmica no.

41 EJEMPLO 2.4. COEFICIENTE GLOBAL DE TRANSFERENCIA DE CALOR DE UN TUBO. Por el interior de un tubo de 2,5 cm de diámetro interior circula agua a 50°C de modo que hi = W/m². °C. El tubo tiene una pared de 0,8 mm de espesor, con una conductividad térmica de 16 W/m. °C. El exterior del tubo pierde calor por convección natural con he = 7,6 W/m² °C. Calcúlese el coeficiente global de transferencia de calor y la pérdida de calor por unidad de longitud hacia el aire circundante, que está a 20°C. Solución. En este problema hay tres resistencias en serie, como se ilustra en la Ec. (2.14). Con : EJEMPLO 2.4. COEFICIENTE GLOBAL DE TRANSFERENCIA DE CALOR DE UN TUBO. Por el interior de un tubo de 2,5 cm de diámetro interior circula agua a 50°C de modo que hi = W/m². °C. El tubo tiene una pared de 0,8 mm de espesor, con una conductividad térmica de 16 W/m. °C. El exterior del tubo pierde calor por convección natural con he = 7,6 W/m² °C. Calcúlese el coeficiente global de transferencia de calor y la pérdida de calor por unidad de longitud hacia el aire circundante, que está a 20°C. Solución. En este problema hay tres resistencias en serie, como se ilustra en la Ec. (2.14). Con :

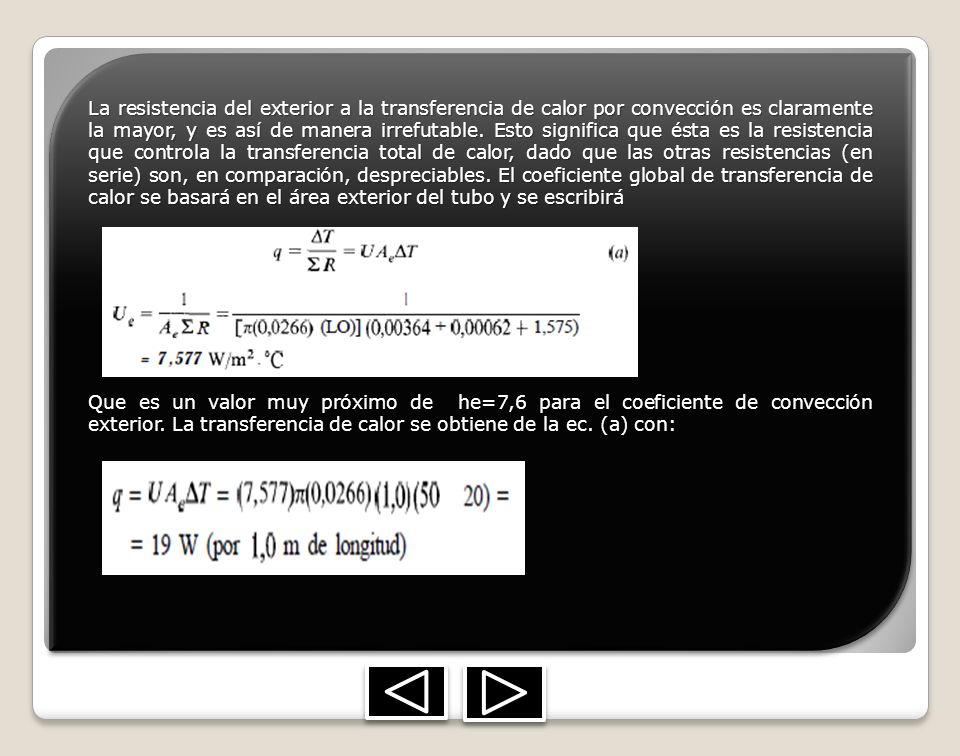

42 La resistencia del exterior a la transferencia de calor por convección es claramente la mayor, y es así de manera irrefutable. Esto significa que ésta es la resistencia que controla la transferencia total de calor, dado que las otras resistencias (en serie) son, en comparación, despreciables. El coeficiente global de transferencia de calor se basará en el área exterior del tubo y se escribirá Que es un valor muy próximo de he=7,6 para el coeficiente de convección exterior. La transferencia de calor se obtiene de la ec. (a) con: La resistencia del exterior a la transferencia de calor por convección es claramente la mayor, y es así de manera irrefutable. Esto significa que ésta es la resistencia que controla la transferencia total de calor, dado que las otras resistencias (en serie) son, en comparación, despreciables. El coeficiente global de transferencia de calor se basará en el área exterior del tubo y se escribirá Que es un valor muy próximo de he=7,6 para el coeficiente de convección exterior. La transferencia de calor se obtiene de la ec. (a) con:

43 Comentario. Este ejemplo ilustra el hecho importante de que muchos problemas prácticos de transferencia de calor implican múltiples modos de transferencia de calor actuando en combinación; en este caso, como una serie de resistencias térmicas. No es inusual que uno de los modos de transferencia de calor domine el problema global. En este ejemplo, la transferencia de calor total se podría haber calculado de forma muy aproximada calculando, únicamente, la pérdida de calor por convección natural desde el exterior del tubo, mantenido a una temperatura de 50 °C. Debido a que las resistencias a la transferencia de calor por convección interior y de la pared del tubo son tan pequeñas, las caídas de temperatura son consecuentemente pequeñas, y la temperatura exterior del tubo estará muy próxima a la del líquido del interior, 50°C.

44 Considérese una capa de aislante que podría instalarse alrededor de una tubería circular, como se muestra en la Figura La temperatura interna del aislante está fijada en Ti, y la superficie externa está expuesta a un entorno convectivo a T. Según el circuito térmico, la transferencia de calor es ECUACION 2.17 ECUACION 2.17 Considérese una capa de aislante que podría instalarse alrededor de una tubería circular, como se muestra en la Figura La temperatura interna del aislante está fijada en Ti, y la superficie externa está expuesta a un entorno convectivo a T. Según el circuito térmico, la transferencia de calor es ECUACION 2.17 ECUACION 2.17 ESPESOR CRITICO DE AISLAMIENTO

45 Ahora se analiza esta expresión para determinar el radio exterior de aislamiento r e que hace máxima la transferencia de calor. La condición con para conseguir el máximo es: Que conduce al resultado: ECUACION 2.18 ECUACION 2.18 Ahora se analiza esta expresión para determinar el radio exterior de aislamiento r e que hace máxima la transferencia de calor. La condición con para conseguir el máximo es: Que conduce al resultado: ECUACION 2.18 ECUACION 2.18

46 La Ec. (2.18) expresa el concepto de radio crítico de aislamiento. Si el radio exterior es menor que el valor dado por esta ecuación, entonces la transferencia de calor aumentará al añadir más aislante. Para radios externos mayores que el valor crítico, un aumento de espesor de aislante causará una disminución de la transferencia de calor. El concepto fundamental es que, para valores suficientemente pequeños de h, la pérdida de calor por convección puede aumentar realmente con la adición de aislante, debido al aumento del área superficial.

47 EJEMPLO 2.5. ESPESOR CRÍTICO DE AISLAMIENTO. Calcúlese el espesor crítico de aislamiento para el asbesto [k = 0,17 W/m °C] que rodea una tubería y se halla expuesto al aire de una habitación a 20 °C con h = 3,0 W/m² °C. Calcúlese la pérdida de calor desde una tubería a 200 °C, de 5,O cm de diámetro, cuando se cubre de aislante con el radio crítico, y sin aislamiento. Solución. De la Ec. (2.18) se calcula re como El radio interior del aislamiento es 5,012 = 2,5 cm, de modo que la transferencia de calor se calcula a partir de la Ec. (2.17) como Sin aislamiento, la convección desde la superficie exterior de la tubería es EJEMPLO 2.5. ESPESOR CRÍTICO DE AISLAMIENTO. Calcúlese el espesor crítico de aislamiento para el asbesto [k = 0,17 W/m °C] que rodea una tubería y se halla expuesto al aire de una habitación a 20 °C con h = 3,0 W/m² °C. Calcúlese la pérdida de calor desde una tubería a 200 °C, de 5,O cm de diámetro, cuando se cubre de aislante con el radio crítico, y sin aislamiento. Solución. De la Ec. (2.18) se calcula re como El radio interior del aislamiento es 5,012 = 2,5 cm, de modo que la transferencia de calor se calcula a partir de la Ec. (2.17) como Sin aislamiento, la convección desde la superficie exterior de la tubería es

48 Así, la adición de 3,17 cm (5,67 - 2,5) de aislante, realmente aumenta la transferencia de calor en un 25 por 100. Como alternativa, podría emplearse como material aislante la fibra de vidrio, con una conductividad térmica de 0,04 W/m °C. Entonces, el radio crítico sería Ahora, el valor del radio crítico es menor que el radio exterior de la tubería (25 cm), por lo que la adición de cualquier cantidad de aislante de fibra de vidrio originaría una disminución de la transferencia de calor. En un problema práctico de aislamiento de tuberías, la pérdida total de calor estará también influenciada por la radiación, tanto como por la convección desde la superficie exterior del aislante. Así, la adición de 3,17 cm (5,67 - 2,5) de aislante, realmente aumenta la transferencia de calor en un 25 por 100. Como alternativa, podría emplearse como material aislante la fibra de vidrio, con una conductividad térmica de 0,04 W/m °C. Entonces, el radio crítico sería Ahora, el valor del radio crítico es menor que el radio exterior de la tubería (25 cm), por lo que la adición de cualquier cantidad de aislante de fibra de vidrio originaría una disminución de la transferencia de calor. En un problema práctico de aislamiento de tuberías, la pérdida total de calor estará también influenciada por la radiación, tanto como por la convección desde la superficie exterior del aislante.

49 SISTEMAS CON FUENTES DE CALOR Gran cantidad de aplicaciones interesantes de los principios de la transferencia de calor están relacionadas con sistemas en los que puede generarse calor internamente. Los reactores nucleares son un ejemplo; los conductores eléctricos y los sistemas químicamente reactantes, otros. En este punto la discusión se ceñirá a sistemas unidimensionales, o, más específicamente, a sistemas donde la temperatura sólo es función de una coordenada espacial.

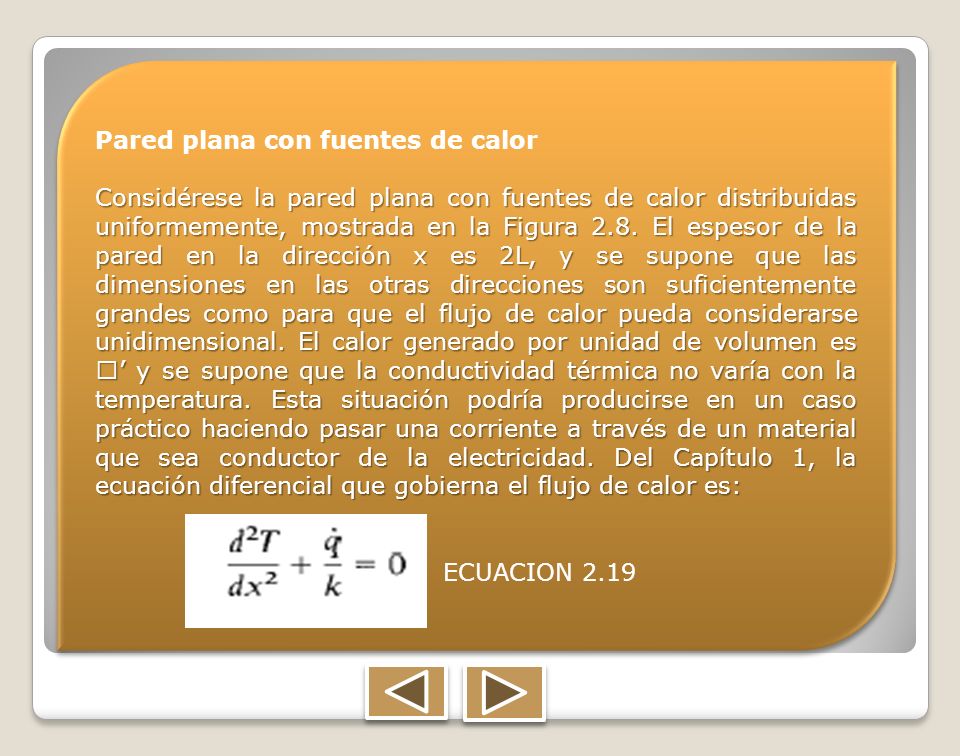

50 Pared plana con fuentes de calor Considérese la pared plana con fuentes de calor distribuidas uniformemente, mostrada en la Figura 2.8. El espesor de la pared en la dirección x es 2L, y se supone que las dimensiones en las otras direcciones son suficientemente grandes como para que el flujo de calor pueda considerarse unidimensional. El calor generado por unidad de volumen es y se supone que la conductividad térmica no varía con la temperatura. Esta situación podría producirse en un caso práctico haciendo pasar una corriente a través de un material que sea conductor de la electricidad. Del Capítulo 1, la ecuación diferencial que gobierna el flujo de calor es: ECUACION 2.19 Pared plana con fuentes de calor Considérese la pared plana con fuentes de calor distribuidas uniformemente, mostrada en la Figura 2.8. El espesor de la pared en la dirección x es 2L, y se supone que las dimensiones en las otras direcciones son suficientemente grandes como para que el flujo de calor pueda considerarse unidimensional. El calor generado por unidad de volumen es y se supone que la conductividad térmica no varía con la temperatura. Esta situación podría producirse en un caso práctico haciendo pasar una corriente a través de un material que sea conductor de la electricidad. Del Capítulo 1, la ecuación diferencial que gobierna el flujo de calor es: ECUACION 2.19

51

52 Como condiciones de contorno, se especifican las temperaturas a cada lado de la pared, esto es ECUACION 2.20 ECUACION 2.20 La solución general de la Ec. (2.19) es ECUACION 2.21 ECUACION 2.21 Debido a que la temperatura debe ser la misma a cada lado de la pared, C1, tiene que ser cero. La temperatura en el plano medio se denota por T0, y de la Ec. (2.21) La distribución de temperatura es, por tanto, ECUACION 2.22A ECUACION 2.22A ECUACION 2.22B ECUACION 2.22B Como condiciones de contorno, se especifican las temperaturas a cada lado de la pared, esto es ECUACION 2.20 ECUACION 2.20 La solución general de la Ec. (2.19) es ECUACION 2.21 ECUACION 2.21 Debido a que la temperatura debe ser la misma a cada lado de la pared, C1, tiene que ser cero. La temperatura en el plano medio se denota por T0, y de la Ec. (2.21) La distribución de temperatura es, por tanto, ECUACION 2.22A ECUACION 2.22A ECUACION 2.22B ECUACION 2.22B

53 una distribución parabólica. Para la temperatura del plano medio, T 0, se puede obtener una expresión por medio de un balance de energía. En condiciones estacionarias, el calor total generado debe ser igual al calor perdido por las caras. Así donde A es el área de la sección transversal de la placa. El gradiente de entonces y ECUACION 2.23 una distribución parabólica. Para la temperatura del plano medio, T 0, se puede obtener una expresión por medio de un balance de energía. En condiciones estacionarias, el calor total generado debe ser igual al calor perdido por las caras. Así donde A es el área de la sección transversal de la placa. El gradiente de entonces y ECUACION 2.23

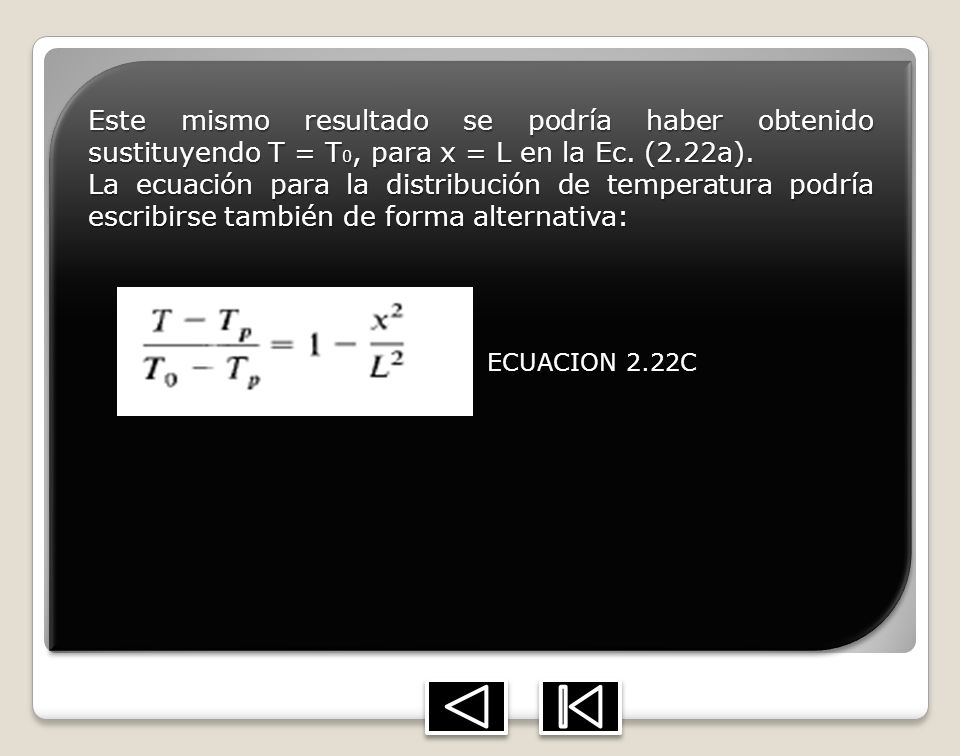

54 Este mismo resultado se podría haber obtenido sustituyendo T = T 0, para x = L en la Ec. (2.22a). La ecuación para la distribución de temperatura podría escribirse también de forma alternativa: ECUACION 2.22C Este mismo resultado se podría haber obtenido sustituyendo T = T 0, para x = L en la Ec. (2.22a). La ecuación para la distribución de temperatura podría escribirse también de forma alternativa: ECUACION 2.22C

55 Considérese un cilindro de radio R con fuentes de calor uniformemente distribuidas y conductividad térmica constante. Si el cilindro es lo suficientemente largo como para que pueda considerarse la temperatura función del radio únicamente, se puede obtener la ecuación diferencial apropiada despreciando los términos axial, azimutal y temporal en la Ec. (1.3b) ECUACION 1.3B ECUACION 1.3B ECUACION 2.24 ECUACION 2.24 Considérese un cilindro de radio R con fuentes de calor uniformemente distribuidas y conductividad térmica constante. Si el cilindro es lo suficientemente largo como para que pueda considerarse la temperatura función del radio únicamente, se puede obtener la ecuación diferencial apropiada despreciando los términos axial, azimutal y temporal en la Ec. (1.3b) ECUACION 1.3B ECUACION 1.3B ECUACION 2.24 ECUACION 2.24 CILNDROS CON FUENTES DE CALOR

56 Las condiciones de contorno son y el calor generado es igual a la pérdida de calor en la superficie: Puesto que la función de la temperatura a de ser continua en el centro del cilindro se podría especificar que: Las condiciones de contorno son y el calor generado es igual a la pérdida de calor en la superficie: Puesto que la función de la temperatura a de ser continua en el centro del cilindro se podría especificar que:

57 Sin embargo, no será necesario utilizar esta condición, ya que se verificará automáticamente cuando se satisfacen las dos condiciones de contorno. Se reescribe la Ec. (2.24) y se advierte que La integración da entonces Sin embargo, no será necesario utilizar esta condición, ya que se verificará automáticamente cuando se satisfacen las dos condiciones de contorno. Se reescribe la Ec. (2.24) y se advierte que La integración da entonces

58 De la segunda condición de contorno anterior Así que Se podría advertir también que C 1, debe ser cero porque, en r = 0, la función logaritmo se hace infinito, de la primera condición de contorno de modo que De la segunda condición de contorno anterior Así que Se podría advertir también que C 1, debe ser cero porque, en r = 0, la función logaritmo se hace infinito, de la primera condición de contorno de modo que

59 La solución final para la distribución de temperaturas es entonces ECUACION 2.25A o, en forma adimensional, ECUACION 2.25B donde T 0, es la temperatura en r = 0 y viene dada por ECUACION 2.26 La solución final para la distribución de temperaturas es entonces ECUACION 2.25A o, en forma adimensional, ECUACION 2.25B donde T 0, es la temperatura en r = 0 y viene dada por ECUACION 2.26

60 Se deja como ejercicio demostrar que el gradiente de temperaturas en r = 0 es cero. Para un cilindro hueco con fuentes de calor uniformemente distribuidas, las condiciones de contorno apropiadas serían La solución general sigue siendo La aplicación de las nuevas condiciones de contorno da ECUACION 2.27 Se deja como ejercicio demostrar que el gradiente de temperaturas en r = 0 es cero. Para un cilindro hueco con fuentes de calor uniformemente distribuidas, las condiciones de contorno apropiadas serían La solución general sigue siendo La aplicación de las nuevas condiciones de contorno da ECUACION 2.27

61 Con frecuencia el calor conducido a través de un cuerpo ha de evacuarse mediante algún proceso de convección. Por ejemplo el calor perdido por conducción a través de la pared de un horno de disiparse por convección hacia los alrededores. En aplicaciones de cambiadores de calor se podría emplear un montaje de tubos con aletas para evacuar el calor desde un liquido caliente. En aplicaciones de cambiadores de calor se podría emplear un montaje de tubos con aletas para evacuar el calor desde un liquido caliente. El calor es conducido a través del material y disipado finalmente por convección hacia los alrededores. Con frecuencia el calor conducido a través de un cuerpo ha de evacuarse mediante algún proceso de convección. Por ejemplo el calor perdido por conducción a través de la pared de un horno de disiparse por convección hacia los alrededores. En aplicaciones de cambiadores de calor se podría emplear un montaje de tubos con aletas para evacuar el calor desde un liquido caliente. En aplicaciones de cambiadores de calor se podría emplear un montaje de tubos con aletas para evacuar el calor desde un liquido caliente. El calor es conducido a través del material y disipado finalmente por convección hacia los alrededores. SISTEMAS CON CONDUCCION-CONVECCION

62 Obviamente desde un punto de vista practico es muy importante un análisis de sistemas con conducción y convección combinadas. Considérese la aleta unidimensional expuesta a un fluido circulante que esta a una temperatura T como se muestra en la figura 2.9 la temperatura de la base de la aleta es T el problema se trata efectuando un balance de energía en un elemento de espesor dx de la aleta: Energía que entra por la cara izquierda= energía que entra por la cara derecha + energía perdida por convección Obviamente desde un punto de vista practico es muy importante un análisis de sistemas con conducción y convección combinadas. Considérese la aleta unidimensional expuesta a un fluido circulante que esta a una temperatura T como se muestra en la figura 2.9 la temperatura de la base de la aleta es T el problema se trata efectuando un balance de energía en un elemento de espesor dx de la aleta: Energía que entra por la cara izquierda= energía que entra por la cara derecha + energía perdida por convección

63 Se recuerda que la ecuación que define el coeficiente de transferencia de calor por convección es: ECUACION 2.29 Donde el área en esta ecuación es el área superficial para la convección. Sea A el área de la sección transversal de la aleta y P el perímetro. Las cantidades de energía son entonces: Energía que entra por la cara izquierda Energía que sale por la cara derecha Energía perdida por convección Se recuerda que la ecuación que define el coeficiente de transferencia de calor por convección es: ECUACION 2.29 Donde el área en esta ecuación es el área superficial para la convección. Sea A el área de la sección transversal de la aleta y P el perímetro. Las cantidades de energía son entonces: Energía que entra por la cara izquierda Energía que sale por la cara derecha Energía perdida por convección

64

65 Aquí se advierte que el área superficial diferencial para la convección es el producto del perímetro de la aleta por la longitud diferencial dx. Cuando se cambian estas unidades el balance de energía da: ECUACION 2.30 A Sea θ=T-T entonces la ecuación (2.30 a) queda: ECUACION 2.30 B Una condicion de contorno es: Aquí se advierte que el área superficial diferencial para la convección es el producto del perímetro de la aleta por la longitud diferencial dx. Cuando se cambian estas unidades el balance de energía da: ECUACION 2.30 A Sea θ=T-T entonces la ecuación (2.30 a) queda: ECUACION 2.30 B Una condicion de contorno es:

66 Si se hace m² = hP/kA, la solución general de la Ec. (2.30b) puede escribirse ECUACION 2.31 Las condiciones de contorno para el caso 1 son Y SOLO QUEDA ECUACION 2.32 Para el caso 3 las condiciones de contorno son Si se hace m² = hP/kA, la solución general de la Ec. (2.30b) puede escribirse ECUACION 2.31 Las condiciones de contorno para el caso 1 son Y SOLO QUEDA ECUACION 2.32 Para el caso 3 las condiciones de contorno son

67 Resolviendo en las constantes C1 y C2, se obtiene: ECUACION 2.33 A ECUACION 2.33 B Las funciones hiperbólicas se definen como La solución para el caso 2 es algebraicamente más compncaaa, y el resultado es ECUACION 2.34 Resolviendo en las constantes C1 y C2, se obtiene: ECUACION 2.33 A ECUACION 2.33 B Las funciones hiperbólicas se definen como La solución para el caso 2 es algebraicamente más compncaaa, y el resultado es ECUACION 2.34

68 Todo el calor perdido por la aleta debe ser conducido hacia la base en x = 0. Utilizando las ecuaciones para la distribución de temperatura, se puede calcular la pérdida de calor a partir de: Se podría emplear un método alternativo para integrar la pérdida de calor por convección: Todo el calor perdido por la aleta debe ser conducido hacia la base en x = 0. Utilizando las ecuaciones para la distribución de temperatura, se puede calcular la pérdida de calor a partir de: Se podría emplear un método alternativo para integrar la pérdida de calor por convección:

69 En el desarrollo siguiente, se obtienen relaciones para la transferencia de calor desde una barra o aleta de área de sección transversal uniforme, que sobresale de una pared plana. En las aplicaciones prácticas, las aletas pueden tener secciones transversales de área variable y pueden estar unidas a superficies circulares. En ambos casos, en la deducción, el área debe considerarse como una variable y la solución de la ecuación diferencial básica y las técnicas matemáticas, se hacen más tediosas. Para esas situaciones más complejas se presentan sólo los resultados. Para los detalles de los métodos matemáticos empleados en la obtención de las soluciones, se remite al lector a las Referencias 1 y 8. ALETAS

70 Para indicar la efectividad de una aleta en la transferencia de una cantidad de calor dada, se define un nuevo parámetro denominado rendimiento de aleta como

71 Se supuso que las aletas discutidas anteriormente eran lo suficientemente anchas como para que el flujo de calor pudiera considerarse unidimensional. La expresión para mL puede escribirse donde z es la anchura de la aleta y t es el espesor. Ahora, si la aleta es suficientemente ancha, el término 22 será grande comparado con 2t, y Multiplicando el numerador y el denominador por L¹² se tiene Se supuso que las aletas discutidas anteriormente eran lo suficientemente anchas como para que el flujo de calor pudiera considerarse unidimensional. La expresión para mL puede escribirse donde z es la anchura de la aleta y t es el espesor. Ahora, si la aleta es suficientemente ancha, el término 22 será grande comparado con 2t, y Multiplicando el numerador y el denominador por L¹² se tiene

72 Lt es el área del perfil de la aleta, que se define como de modo que Lt es el área del perfil de la aleta, que se define como de modo que

73 En la Figura 2.10 se muestran ejemplos de otros tipos de aleta. La Figura 2.11 presenta una comparación de los rendimientos de una aleta triangular y una aleta rectangular recta. La Figura 2.12 muestra los rendimientos de aletas anulares con área de sección transversal rectangular.

74

75

76

77 Es interesante destacar que el rendimiento de aleta alcanza su máximo valor en el caso trivial en que L = 0, o cuando no hay aleta en absoluto. Por tanto, no se debería esperar poder maximizar el rendimiento de la aleta con respecto a la longitud de la aleta. Es posible, sin embargo, maximizar el rendimiento con respecto a la cantidad de material de aleta (masa, volumen, o coste), y tal proceso de maximización tiene un significado económico bastante obvio. No se ha discutido el tema de la transferencia de calor por radiación desde aletas. La transferencia de calor por radiación es una faceta importante en muchas aplicaciones, y el lector interesado debería consultar a Siegel y Howell [9] para obtener información sobre este tema.

78 En algunos casos, un método válido para evaluar el rendimiento de una aleta es comparar la transferencia de calor con aleta. con la que se obtendría sin aleta. El cociente de esas cantidades es donde A, es el área total de la superficie de la aleta y A, es el área de la base. En algunos casos, un método válido para evaluar el rendimiento de una aleta es comparar la transferencia de calor con aleta. con la que se obtendría sin aleta. El cociente de esas cantidades es donde A, es el área total de la superficie de la aleta y A, es el área de la base.

79 y el cociente de calores quedaría A esto se le llama a veces efectividad de la aleta. y el cociente de calores quedaría A esto se le llama a veces efectividad de la aleta.

80 Resistencia térmica de combinaciones aleta-pared Considérese una aleta unida a una pared, como se ilustra, tanto en la Figura 2.11 como en la Figura Se puede calcular una resistencia térmica de la pared utilizando R, = x/kA para una pared plana, o R p = In (re/ri)/2pi*kL para una pared cilíndrica. La resistencia a la transferencia de calor por convección en la superficie, en ausencia de aleta, sería 1/hA. La resistencia combinada de la aleta a la conducción y a la convección, Ra, está relacionada con el calor perdido por la aleta a través de Resistencia térmica de combinaciones aleta-pared Considérese una aleta unida a una pared, como se ilustra, tanto en la Figura 2.11 como en la Figura Se puede calcular una resistencia térmica de la pared utilizando R, = x/kA para una pared plana, o R p = In (re/ri)/2pi*kL para una pared cilíndrica. La resistencia a la transferencia de calor por convección en la superficie, en ausencia de aleta, sería 1/hA. La resistencia combinada de la aleta a la conducción y a la convección, Ra, está relacionada con el calor perdido por la aleta a través de

81 o puede expresarse la resistencia de la aleta como La transferencia de calor global a través de la combinación aleta-pared es entonces o puede expresarse la resistencia de la aleta como La transferencia de calor global a través de la combinación aleta-pared es entonces

82 donde Ti es la temperatura interior de la pared y R pa, es la resistencia de la pared en la localización de la aleta. Esta transferencia de calor es solamente para la parte de pared con la aleta. Considérese ahora la sección de pared mostrada en la Figura 2.13, con un área Ab de la pared ocupada por la aleta y con un área Ai para la parte de la pared que está expuesta directamente a la convección con el ambiente. La transferencia de calor de la pared libre es

83

84 CONDICIONES DONDE LAS ALETAS NO AYUDAN En este punto se debería advertir que la instalación de aletas en una superficie con transferencia de calor no aumentará el flujo de calor necesariamente. Si el valor del coeficiente de convección h es grande, como 10 En este punto se debería advertir que la instalación de aletas en una superficie con transferencia de calor no aumentará el flujo de calor necesariamente. Si el valor del coeficiente de convección h es grande, como 10 es en líquidos en ebullición o en fluidos a gran velocidad, la aleta puede originar una reducción de la transferencia de calor, porque la resistencia a la transferencia de calor por conducción representa, entonces, un impedimento mayor al flujo de calor que la resistencia a la transferencia de calor por convección. Para ilustrar este punto, considérese una aleta de aguja de acero inoxidable que tiene k = 16 W/m. °C, L = 10 cm, d = 1 cm y que está expuesta a la convección en agua en ebullición con h = W/m2. °C. CONDICIONES DONDE LAS ALETAS NO AYUDAN En este punto se debería advertir que la instalación de aletas en una superficie con transferencia de calor no aumentará el flujo de calor necesariamente. Si el valor del coeficiente de convección h es grande, como 10 En este punto se debería advertir que la instalación de aletas en una superficie con transferencia de calor no aumentará el flujo de calor necesariamente. Si el valor del coeficiente de convección h es grande, como 10 es en líquidos en ebullición o en fluidos a gran velocidad, la aleta puede originar una reducción de la transferencia de calor, porque la resistencia a la transferencia de calor por conducción representa, entonces, un impedimento mayor al flujo de calor que la resistencia a la transferencia de calor por convección. Para ilustrar este punto, considérese una aleta de aguja de acero inoxidable que tiene k = 16 W/m. °C, L = 10 cm, d = 1 cm y que está expuesta a la convección en agua en ebullición con h = W/m2. °C.

85 Así, esta varilla, relativamente grande, origina un aumento en la transferencia de calor de sólo un 13 por 100. En el Problema 2.66, se discute otro método para evaluar el comportamiento de una aleta. Kern y Kraus [S] ofrecen una discusión completa sobre transferencia de calor en superficies adicionales. En la Figura 2.14 se muestran algunas fotografías de distintas configuraciones de aletas, empleadas en aplicaciones de refrigeración en electrónica. Así, esta varilla, relativamente grande, origina un aumento en la transferencia de calor de sólo un 13 por 100. En el Problema 2.66, se discute otro método para evaluar el comportamiento de una aleta. Kern y Kraus [S] ofrecen una discusión completa sobre transferencia de calor en superficies adicionales. En la Figura 2.14 se muestran algunas fotografías de distintas configuraciones de aletas, empleadas en aplicaciones de refrigeración en electrónica.

86

87 Imagínate dos barras solidas puestas en contacto como se indica en la figura 2.15 con sus superficies laterales aisladas de modo que el calor fluye únicamente en dirección axial. Los materiales pueden tener distintas conductividades térmicas pero si las superficies laterales están aisladas el flujo de calor debe ser el mismo atreves de ambos materiales en régimen estacionario. La experiencia muestra que el perfil real de temperatura a traves de los dos materiales varia aproximadamente como se muestra en la figura 2.15b. RESISTENCIA TERMICA DE CONTACTO

88

89 Se dice que la caída de temperatura en el plano 2, plano de contacto entre dos materiales es el resultado de una resistencia térmica de contacto. Efectuando un balance de energía en los dos materiales se obtienede contacto Donde la magnitud 1/hA recibe el nombre de resistencia termica y hc coeficiente de contacto. Se dice que la caída de temperatura en el plano 2, plano de contacto entre dos materiales es el resultado de una resistencia térmica de contacto. Efectuando un balance de energía en los dos materiales se obtienede contacto Donde la magnitud 1/hA recibe el nombre de resistencia termica y hc coeficiente de contacto.

90 Este factor puede resultar extremadamente importante en muchas aplicaciones, debido a las muchas situaciones de transferencia de calor que implican la unión mecánica de dos materiales. El mecanismo físico de la resistencia de contacto se puede entender mejor examinando con más detalle una unión, como se muestra en la Figura Se ha exagerado la rugosidad real de la superficie para llevar a cabo la discusión. Ninguna superficie real es perfectamente lisa, y se cree que la rugosidad real de la superficie juega un papel fundamental al determinar la resistencia de contacto. Hay dos contribuciones principales a la transferencia de calor en la unión: 1. La conducción sólido-sólido en los puntos de contacto. 2. La conducción a través de los gases atrapados en los espacios vacíos creados por el contacto Este factor puede resultar extremadamente importante en muchas aplicaciones, debido a las muchas situaciones de transferencia de calor que implican la unión mecánica de dos materiales. El mecanismo físico de la resistencia de contacto se puede entender mejor examinando con más detalle una unión, como se muestra en la Figura Se ha exagerado la rugosidad real de la superficie para llevar a cabo la discusión. Ninguna superficie real es perfectamente lisa, y se cree que la rugosidad real de la superficie juega un papel fundamental al determinar la resistencia de contacto. Hay dos contribuciones principales a la transferencia de calor en la unión: 1. La conducción sólido-sólido en los puntos de contacto. 2. La conducción a través de los gases atrapados en los espacios vacíos creados por el contacto

91

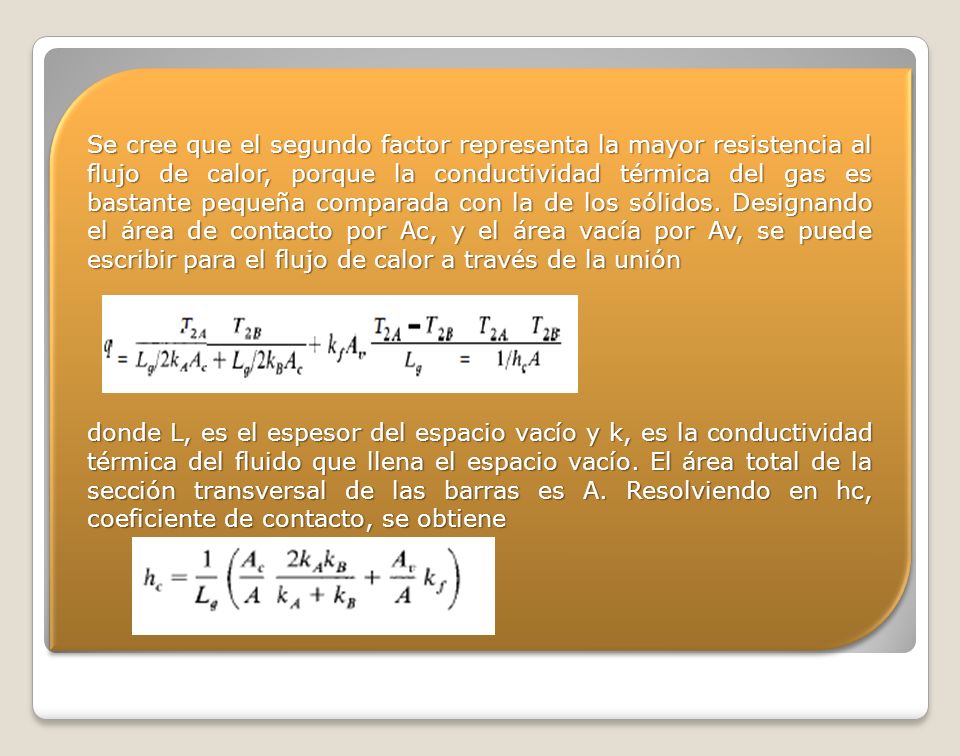

92 Se cree que el segundo factor representa la mayor resistencia al flujo de calor, porque la conductividad térmica del gas es bastante pequeña comparada con la de los sólidos. Designando el área de contacto por Ac, y el área vacía por Av, se puede escribir para el flujo de calor a través de la unión donde L, es el espesor del espacio vacío y k, es la conductividad térmica del fluido que llena el espacio vacío. El área total de la sección transversal de las barras es A. Resolviendo en hc, coeficiente de contacto, se obtiene Se cree que el segundo factor representa la mayor resistencia al flujo de calor, porque la conductividad térmica del gas es bastante pequeña comparada con la de los sólidos. Designando el área de contacto por Ac, y el área vacía por Av, se puede escribir para el flujo de calor a través de la unión donde L, es el espesor del espacio vacío y k, es la conductividad térmica del fluido que llena el espacio vacío. El área total de la sección transversal de las barras es A. Resolviendo en hc, coeficiente de contacto, se obtiene

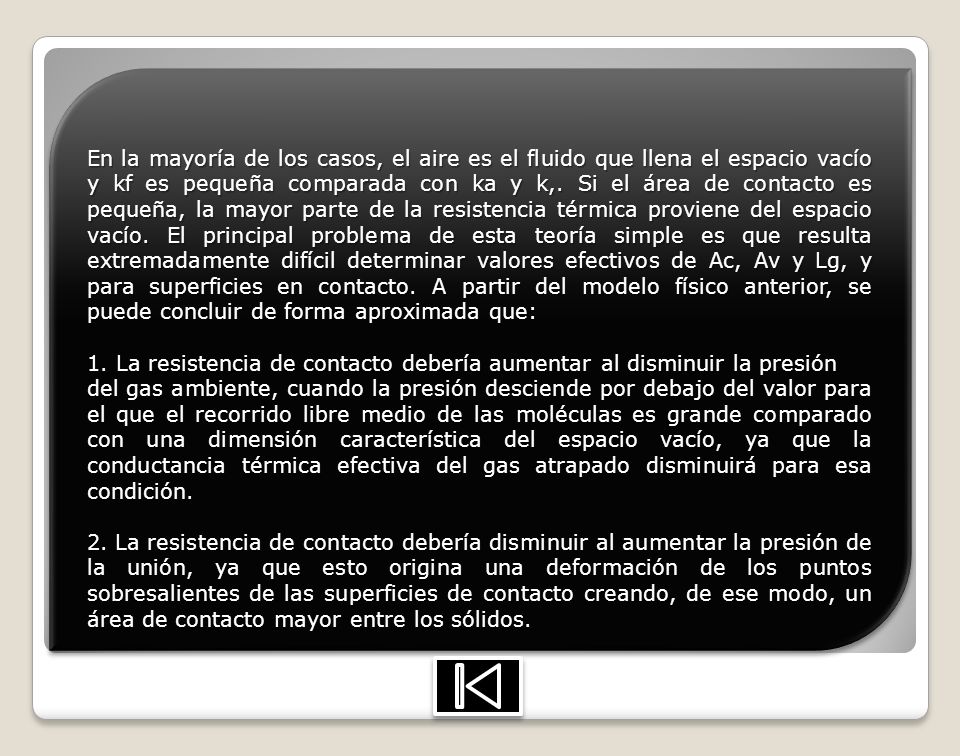

93 En la mayoría de los casos, el aire es el fluido que llena el espacio vacío y kf es pequeña comparada con ka y k,. Si el área de contacto es pequeña, la mayor parte de la resistencia térmica proviene del espacio vacío. El principal problema de esta teoría simple es que resulta extremadamente difícil determinar valores efectivos de Ac, Av y Lg, y para superficies en contacto. A partir del modelo físico anterior, se puede concluir de forma aproximada que: 1. La resistencia de contacto debería aumentar al disminuir la presión del gas ambiente, cuando la presión desciende por debajo del valor para el que el recorrido libre medio de las moléculas es grande comparado con una dimensión característica del espacio vacío, ya que la conductancia térmica efectiva del gas atrapado disminuirá para esa condición. 2. La resistencia de contacto debería disminuir al aumentar la presión de la unión, ya que esto origina una deformación de los puntos sobresalientes de las superficies de contacto creando, de ese modo, un área de contacto mayor entre los sólidos. En la mayoría de los casos, el aire es el fluido que llena el espacio vacío y kf es pequeña comparada con ka y k,. Si el área de contacto es pequeña, la mayor parte de la resistencia térmica proviene del espacio vacío. El principal problema de esta teoría simple es que resulta extremadamente difícil determinar valores efectivos de Ac, Av y Lg, y para superficies en contacto. A partir del modelo físico anterior, se puede concluir de forma aproximada que: 1. La resistencia de contacto debería aumentar al disminuir la presión del gas ambiente, cuando la presión desciende por debajo del valor para el que el recorrido libre medio de las moléculas es grande comparado con una dimensión característica del espacio vacío, ya que la conductancia térmica efectiva del gas atrapado disminuirá para esa condición. 2. La resistencia de contacto debería disminuir al aumentar la presión de la unión, ya que esto origina una deformación de los puntos sobresalientes de las superficies de contacto creando, de ese modo, un área de contacto mayor entre los sólidos.
