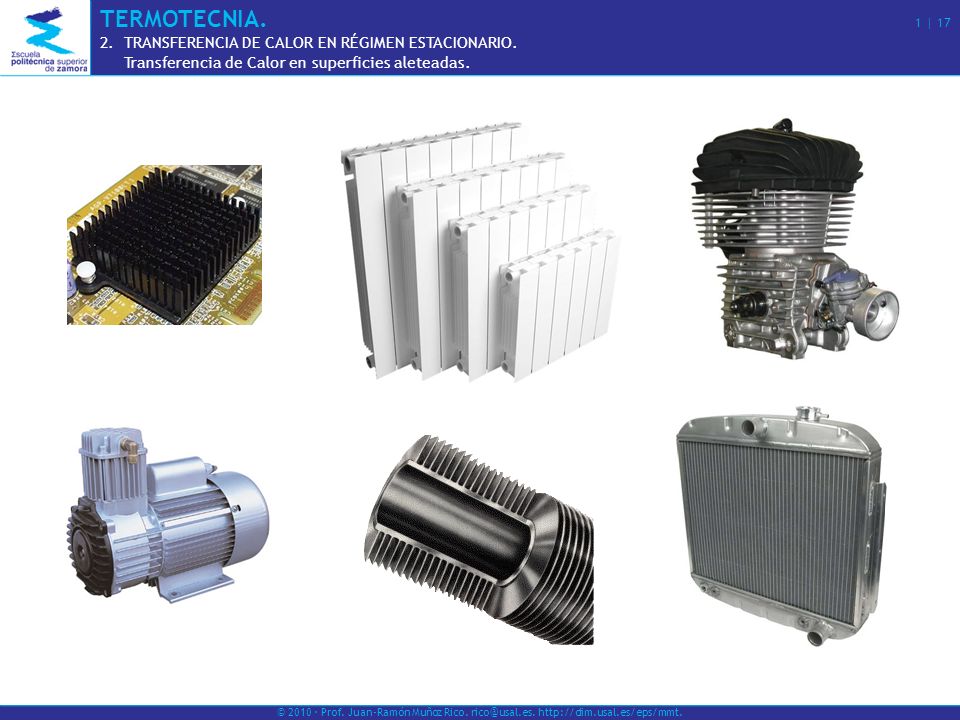

1 © 2010 · Prof. Juan-Ramón Muñoz Rico. TERMOTECNIA. 1 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

2 © 2010 · Prof. Juan-Ramón Muñoz Rico. Variables: k· Puede depender de la temperatura. A c · Depende del perímetro, p. p· Depende de la geometría de la aleta variando con x. TERMOTECNIA. 2 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

3 © 2010 · Prof. Juan-Ramón Muñoz Rico. Caso particular: k· Constante. A c · Constante. p· Depende de la geometría de la aleta variando con x. Solución de la Ecuación Diferencial: Temperatura en exceso, : TERMOTECNIA. 3 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

4 Condición de contorno en la base: Condiciones de contorno en la punta de la aleta: 1.Aleta de longitud infinita. 2.Transferencia de calor despreciable desde la punta de la aleta (punta de aleta adiabática). 3.Convección (o transferencia combinada por convección y radiación) desde la punta de la aleta. © 2010 · Prof. Juan-Ramón Muñoz Rico. TERMOTECNIA. 4 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

5 CASO 1 de 3: Aleta de longitud infinita. Condición de contorno en la punta: Solución de la Ecuación Diferencial: Distribución de temperaturas: Calor intercambiado por unidad de tiempo: © 2010 · Prof. Juan-Ramón Muñoz Rico. TERMOTECNIA. 5 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

6 CASO 1 de 3: Aleta de longitud infinita. Distribución de temperaturas: Calor intercambiado por unidad de tiempo: © 2010 · Prof. Juan-Ramón Muñoz Rico. TERMOTECNIA. 6 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

7 CASO 2 de 3: Transferencia de calor despreciable desde la punta de la aleta (punta de aleta adiabática). Condición de contorno en la punta: Solución de la Ecuación Diferencial: Distribución de temperaturas: Calor intercambiado por unidad de tiempo: © 2010 · Prof. Juan-Ramón Muñoz Rico. TERMOTECNIA. 7 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

8 CASO 3 de 3: Convección (o transferencia combinada por convección y radiación) desde la punta de la aleta. Definición: Longitud corregida es la longitud de una aleta de longitud L en cuya punta se pudieran establecer condiciones adiabáticas. A partir de aquí, se trata como el CASO 2. © 2010 · Prof. Juan-Ramón Muñoz Rico. TERMOTECNIA. 8 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

9 EFICIENCIA DE LA ALETA. Definición. © 2010 · Prof. Juan-Ramón Muñoz Rico. TERMOTECNIA. 9 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

10 EFICIENCIA DE LA ALETA. CASO 1. Aleta de longitud infinita. © 2010 · Prof. Juan-Ramón Muñoz Rico. TERMOTECNIA. 10 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

11 EFICIENCIA DE LA ALETA. CASO 2 (y 3, una vez se corrige la longitud). Transferencia de calor despreciable desde la punta de la aleta (punta de aleta adiabática).. © 2010 · Prof. Juan-Ramón Muñoz Rico. TERMOTECNIA. 11 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

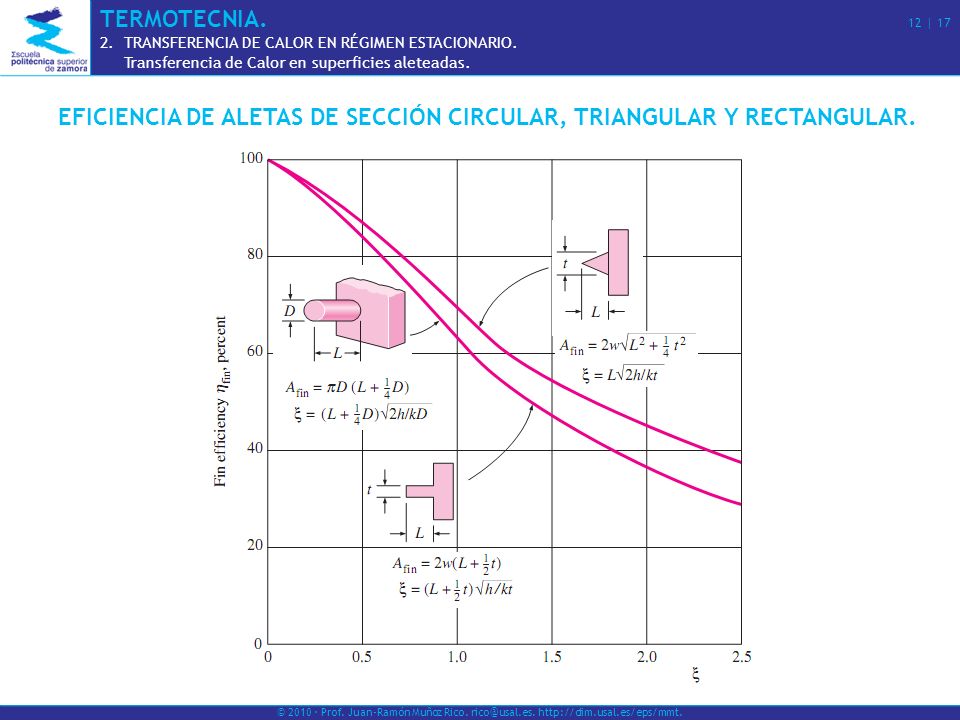

12 EFICIENCIA DE ALETAS DE SECCIÓN CIRCULAR, TRIANGULAR Y RECTANGULAR. © 2010 · Prof. Juan-Ramón Muñoz Rico. TERMOTECNIA. 12 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

13 EFICIENCIA DE ALETAS CIRCULARES. © 2010 · Prof. Juan-Ramón Muñoz Rico. TERMOTECNIA. 13 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

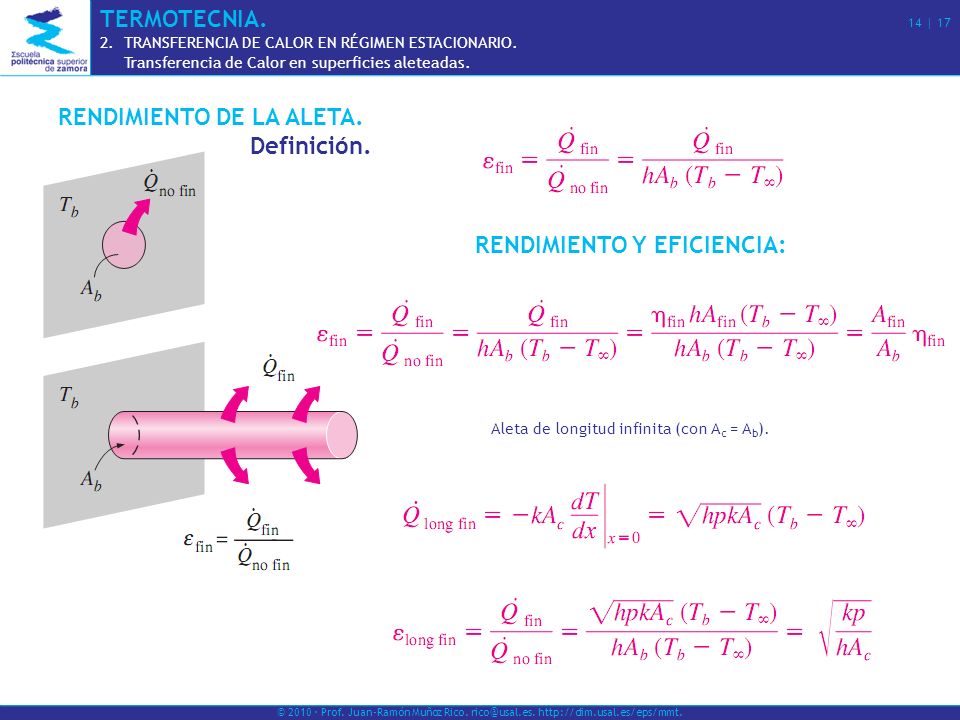

14 RENDIMIENTO DE LA ALETA. Definición. RENDIMIENTO Y EFICIENCIA: Aleta de longitud infinita (con A c = A b ). © 2010 · Prof. Juan-Ramón Muñoz Rico. TERMOTECNIA. 14 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

15 RENDIMIENTO DEL CONJUNTO DE ALETAS. © 2010 · Prof. Juan-Ramón Muñoz Rico. TERMOTECNIA. 15 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

16 LONGITUD APROPIADA PARA UNA ALETA. está en aL = 5 ó L = 5/a Si la Transferencia de Calor es Bidimensional, ¿Dónde está ? donde d es el espesor de la aleta (t para aletas rectangulares, D para aletas circulares) © 2010 · Prof. Juan-Ramón Muñoz Rico. TERMOTECNIA. 16 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas.

17 TERMOTECNIA. 17 | 17 2.TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Transferencia de Calor en superficies aleteadas. SUMIDEROS O DISIPADORES DE CALOR PARA CIRCUITOS ELECTRÓNICOS. Si la Transferencia de Calor es Bidimensional, está en, donde d es el espesor de la aleta (t para aletas rectangulares, D para aletas circulares) Aletas de Aluminio negro anodizado 6063T-5 De 76 mm de longitud (de Vemaline Products, Inc) © 2010 · Prof. Juan-Ramón Muñoz Rico.
