1 TRANSFORMACION DATUM HYPACK 2013

2 Cuando necesita una Transformación de Datum? Necesita hacer una Transformación de Datum: Si su GPS esta sacando una posición WGS- 84 y usted esta levantando en un elipsoide diferente. Con la excepción de levantamientos en NAD-83. La política oficial del Gobierno de USA es ignorar las ínfimas diferencias entre los elipsoides WGS-84 y GRS-80. Su Planeta (irregular)

3 Levantando en Elipsoide WGS-84? Levantando en NAD-83 Sistema de Coordenadas Estatal Planas? No se requiere Transformación de Datum. SI No se requiere Transformación de Datum. SI NO Necesita Hacer una Transformación de Datum! NO Calcule la transformación de Datum de 3 o 7 parámetros en el programa DATUM TRANSFORMATION (Menú Utilidades- Geodesia). Entre esos parámetros en el programa GEODETIC PARAMETERS.

4 Determinando Parámetros de Transformación de Datum Puede determinar los 3 o 7 parámetros de transformación del Datum al ejecutar el programa DATUM TRANSFORMATION.Puede determinar los 3 o 7 parámetros de transformación del Datum al ejecutar el programa DATUM TRANSFORMATION. Menú = Utilidades – Geodesia – DATUM TRANSFOMATIONMenú = Utilidades – Geodesia – DATUM TRANSFOMATION Para un cálculo de 3-parámetros, necesitará:Para un cálculo de 3-parámetros, necesitará: Por lo menos un punto donde tenga Latitud, Longitud y Altura Elipsoidal tanto en WGS-84 como en el Datum local.Por lo menos un punto donde tenga Latitud, Longitud y Altura Elipsoidal tanto en WGS-84 como en el Datum local. Para un cálculo de 7-parametros, necesitara:Para un cálculo de 7-parametros, necesitara: Por lo menos tres puntos donde conozca la Latitud, Longitud y Altura Elipsoidal en WGS-84 y el Datum local.Por lo menos tres puntos donde conozca la Latitud, Longitud y Altura Elipsoidal en WGS-84 y el Datum local. Transformación Datum de 3-Parámetros Transformación Datum de 7-Parámetros

5 DATUM TRANSFORMATION: Ejemplo

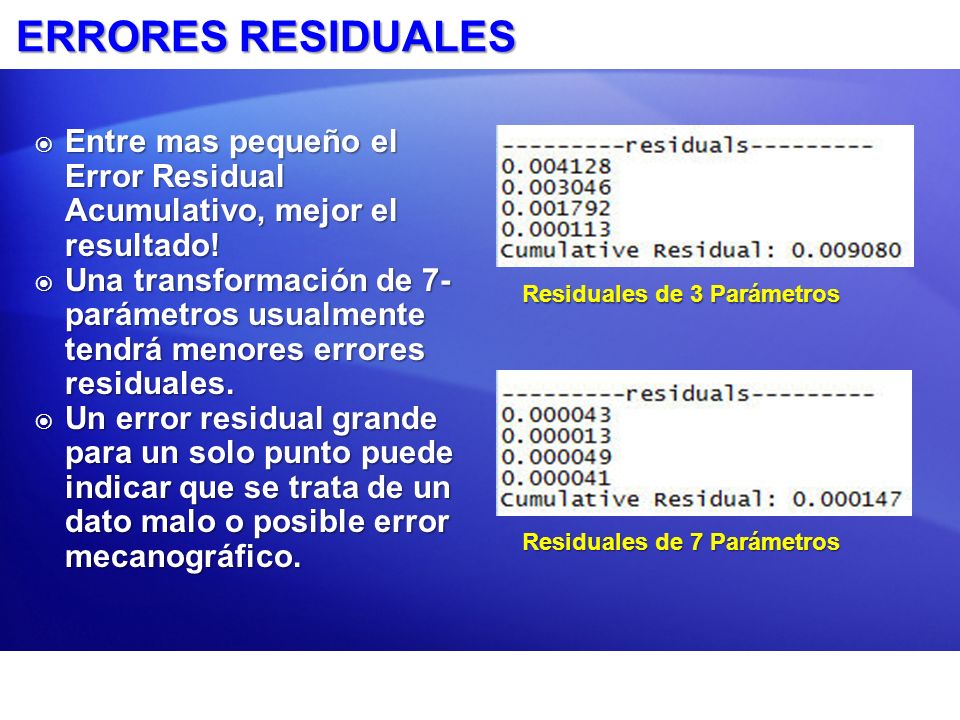

6 ERRORES RESIDUALES Residuales de 3 Parámetros Residuales de 7 Parámetros Entre mas pequeño el Error Residual Acumulativo, mejor el resultado! Entre mas pequeño el Error Residual Acumulativo, mejor el resultado! Una transformación de 7- parámetros usualmente tendrá menores errores residuales. Una transformación de 7- parámetros usualmente tendrá menores errores residuales. Un error residual grande para un solo punto puede indicar que se trata de un dato malo o posible error mecanográfico. Un error residual grande para un solo punto puede indicar que se trata de un dato malo o posible error mecanográfico.
