1 SEMARNAT Querétaro Septiembre, 2008

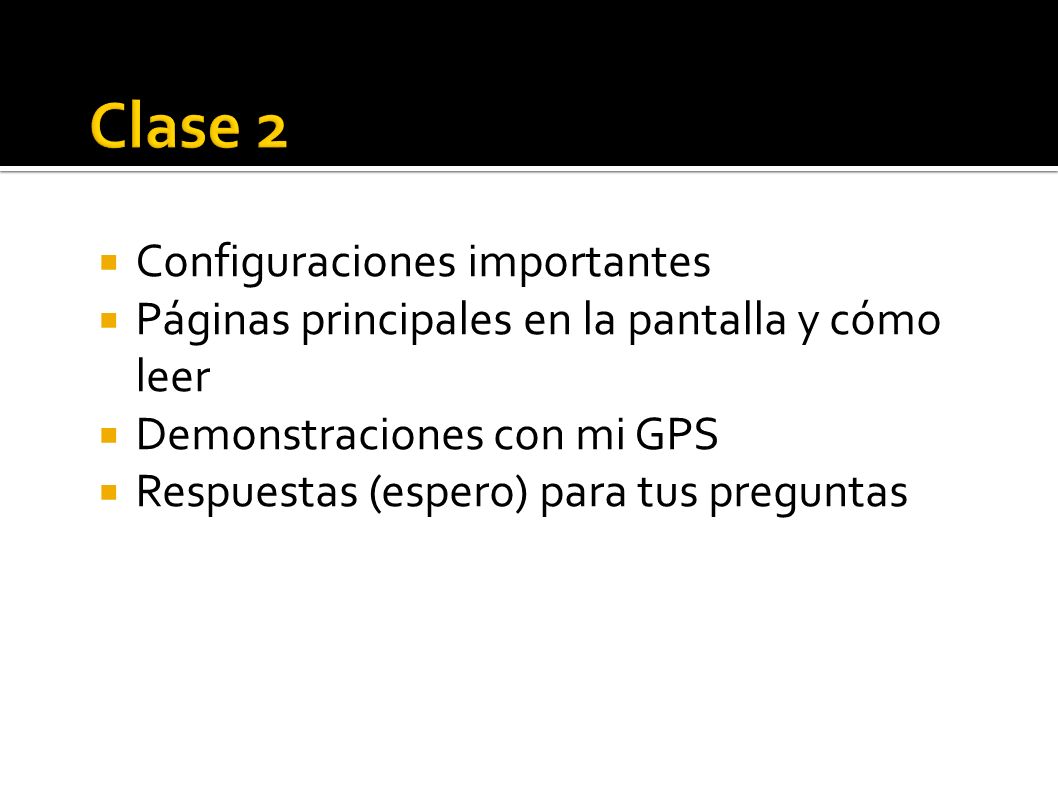

2 Configuraciones importantes Páginas principales en la pantalla y cómo leer Demonstraciones con mi GPS Respuestas (espero) para tus preguntas

3 Pulsa la tecla Menú 2 veces (en modelos de Garmin) Hay muchas herramientas y opciones Buscar en tus datos o en una mapa (para ciudades u otro lugares) Manejar tus datos Y más... los específicos dependen del modelo

4 Con dispositivos de Garmin, pulsa la tecla Menu 2 veces y busca para Settings o System Setup Hay muchas configuraciones y no necesitas cambiar la mayoría Language – con dispositivos más nuevos, puedes cambiar todos menús a español Units, Distance & Speed – puedes cambiar todos los números a métricos, por ejemplo

5 Position Datum – dato del mapa y sistema de referencia (¿Qué forma de elipsoide tiene la Tierra? ¿Dónde está 0°,0° ?). Debes cambiar solamente relacionar a posiciones de mapas / proyectos viejos Ésta solamente cambia las coordenadas en la pantalla (no tus datos guardados). ITRF 92 – el dato de mapa oficial de INEGI WGS 84 – casi igual (centímetros diferencia) y mucho más común que ITRF 92 en dispositivos de GPS La Superficie Topográfica El Geoid Nivel del mar de gravedad Un Elipsoide de Consulta Un modelo – base de un map datum

6 Position Format – unidades, visualizar posiciones. Ésta no cambia tus datos tampoco - solamente la apariencia de coordenadas en la pantalla. HDDD ° MM' SS.S es tradicional Hemisfério, Grados, Minutos, y Segundos N035° 38' 28.3(Y latitud) W092° 53' 12.9(X longitud) UTM es más fácil usar – como plano cartesiano 14 Q (número de columna zona, letra de fila zona) (X en metros del origen de la zona) (Y en metros del ecuador) más sobre UTM un poco más tarde... ¡Diferente Orden!

7 Muestra un plano con: Tu posición actual (o anterior) Tus datos (waypoints y track logs) Ciudades, carreteras, ríos, fronteras de estados, y más (en algunos modelos) Una flecha e info en modo de desplazamiento Campos de datos – información de estado o para navegar

8 Muestra: Ubicaciones de satélites en vista Fuerza de cada señal GPS posición estado (receptor desactivado, buscando, o listo) Opción – desactivar o activar receptor de radio de GPS Centro - encima de tu posición 45 °del horizonte El horizonte Centro - encima de tu posición 45 °del horizonte El horizonte Números de satélites, fuerza, y estado de señales

9 También Muestra Una Estimación de Exactitud A veces llamada Accuracy o EPE (Error de Posición Estimada) Número estadístico que está basado en número y geometría de satélites usado actualmente Significado de EPE= 8 m es que tu posición verdadera probablemente ( 95% ) está dentro de 8 m de la lectura Es relatado al circulo de exactitud en el mapa (pero no es lo mismo si cartografía está cargado y activado)

10 Pregunta: La lectura de posición siempre está cambiando … ¿cómo puedo saber cuándo es correcta? La verdad es … no puedes. Si la exactitud es importante, debes usar el número de exactitud – EPE es tú amigo Indica que esta posición es la mejor de las 3

11 Estos errores no se pueden evitar ni reducir: Variaciones Atmosféricas La ionosfera (la parte más distante) es irregular en densidad y hace difícil las predicciones de atenuación de las señales de los satélites. Tamaño de error: 3-5 metros Errores en Posiciones de los Satélites Los señales contienen definiciones de las orbitas … pero hay menor inexactitud a veces. Tamaño de error: 0-2 metros Inexactitud de los Relojes e Imprecisión de las Calculaciones Tamaño de error: ~1 metro Errores de Referencias (Mapas, Aerofotos, etc.) Tamaño de error: ???

12 ¿ Qué son las fuentes de error que puedes reducir? Obstáculos – edificios, cerros, etc. Bloquean (o reflejan) las señales y reducen el número de satélites usables. Si la geometría es mala, la calculación de posición es menos exacta. Tamaño de error – de pocos metros a MUCHOS ( ~25 ) metros y impediría la operación completamente.

13 ¿ El otro gran fuente de error que puedes reducir? Gestión Mala Transcripción – evita transcribir coordenadas a mano! Trasládalas a tu compu con el cable. Dato del Mapa – Sabe la configuración de datum. Todas las coordenadas en un proyecto necesitan ser del mismo dato del mapa. Usa WGS84 a menos que tienes un motivo. Tamaño de error – quien sabe … tienes suerte?

14
