1 ANALISIS DE SISTEMAS Conferencia para alumnos del Quinto Ciclo INGENIERIA INFORMATICA UCSA Dictada por : Lic. Denisse Riveros. Ing. Ivey Díaz Nuñez CopyrightIng. Ivey Díaz Nuñez CopyrightIng. Ivey Díaz Nuñez Siguiente CopyrightIng. Ivey Díaz Nuñez CopyrightIng. Ivey Díaz Nuñez

2 SiguienteAnterior ¿QUÉ ES EL RELEVAMIENTO DE DATOS ? Es la recopilación de datos, información, procesos y funciones de un sistema. ¿PORQUE REALIZAR EL RELEVAMIENTO DE DATOS ? Reunir información sobre el COMPORTAMIENTO del sistema actual. Identificar a los usuarios responsables y crear un campo de actividad inicial del sistema en función a sus tareas y necesidades. Identificar las deficiencias actuales en el ambiente del usuario. EL RELEVAMIENTO DE DATOS

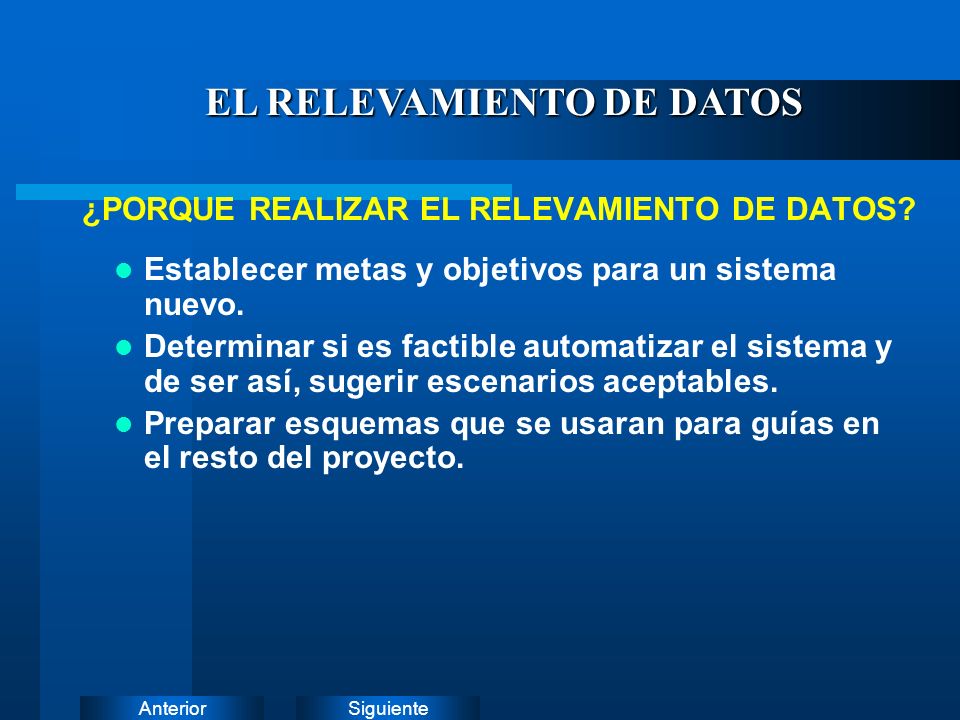

3 SiguienteAnterior Establecer metas y objetivos para un sistema nuevo. Determinar si es factible automatizar el sistema y de ser así, sugerir escenarios aceptables. Preparar esquemas que se usaran para guías en el resto del proyecto. EL RELEVAMIENTO DE DATOS ¿PORQUE REALIZAR EL RELEVAMIENTO DE DATOS?

4 SiguienteAnterior FUNDAMENTACIÓN DEL RELEVAMIENTO DE DATOS EL RELEVAMIENTO DE DATOS EL RELAVAMIENTO DE DATOS permitirá la comprensión del estilo organizacional y su impacto sobre el sistema de información. Facilitando que sea analizado y diseñado teniendo en cuenta: Diseño de la organización. Niveles de administración. Factores influyentes (estilo de liderazgo). Procesos, funciones y asignaciones de tareas.

5 SiguienteAnterior EL RELEVAMIENTO DE DATOS LA ENTREVISTA CUESTIONARIOS PRESENTACIONES DE PROVEEDORES RECOLECCIÓN DE DATOS INVESTIGACIÓN EXTERNAS VISITAS A OTRAS INSTALACIONES HERRAMIENTAS UTILIZADAS PARA EL RELEVAMIENTO DE DATOS

6 SiguienteAnterior EL RELEVAMIENTO DE DATOS LA ENTREVISTA Es la recopilación de información de un conversación dirigida con un propósito especifico basado en un formato de pregunta – respuesta.

7 SiguienteAnterior EL RELEVAMIENTO DE DATOS INFORMACIÓN OBTENIDA DURANTE LA ENTREVISTA OBJETIVOS OPINIONES PROCEDIMIENTOSSENTIMIENTOS

8 SiguienteAnterior Lectura de antecedente. Establecimiento de los objetivos de la entrevista. Selección de los entrevistados. Preparación del entrevistado. Selección del tipo y estructura de preguntas EL RELEVAMIENTO DE DATOS PLANIFICACIÓN DE LA ENTREVISTA

9 SiguienteAnterior EL RELEVAMIENTO DE DATOS DECISIONES IMPORTANTES DEL ENTREVISTADOR Tipos de preguntas Documentación Estructura de la entrevista Abiertas Cerradas Exploratorias Grabación Cuaderno de notas Estructurada No estructurada Piramide Embudo Diamante

10 SiguienteAnterior INCONVENIENTES CON EL ENTREVISTADO EL RELEVAMIENTO DE DATOS Esta ocupando demasiado mi tiempo Desacuerdo entre colegas, subordinados y administradores No conoce nuestro negocio, no tiene capacidad para entenderlo

11 SiguienteAnterior INCONVENIENTES CON EL ENTREVISTADO EL RELEVAMIENTO DE DATOS El usuario no es capaz de decir o saber sobre sus tareas o funciones Temor de romper la cadena de mando Inconvenientes sobre procedimientos que podrían ser modificados

12 SiguienteAnterior EL RELEVAMIENTO DE DATOS Permite recoger opiniones, posturas, conductas y características de las diversas personas claves de un organización. Posibilita saber cuan difundido o limitado se encuentra un sentimiento. EL CUESTIONARIO

13 SiguienteAnterior EL RELEVAMIENTO DE DATOS ACTITUDES CONDUCTAS OPINIONESCARACTERISTICAS INFORMACIÓN OBTENIDA CON UN CUESTIONARIO

14 SiguienteAnterior Las personas a interrogar están dispersas físicamente. Gran cantidad de personas involucradas en el proyecto. Se desea medir la opinión general, antes de tomar decisiones. Se desea sondear los problemas que presenta el sistema actual. EL RELEVAMIENTO DE DATOS Se considera el uso de cuestionarios si:

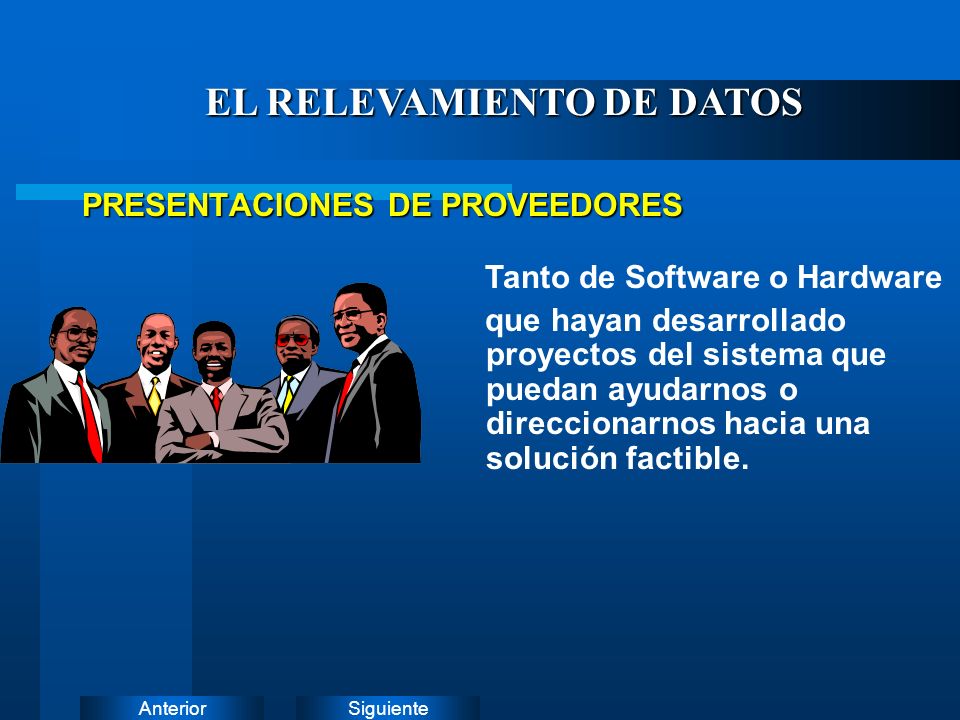

15 SiguienteAnterior EL RELEVAMIENTO DE DATOS Tanto de Software o Hardware que hayan desarrollado proyectos del sistema que puedan ayudarnos o direccionarnos hacia una solución factible. PRESENTACIONES DE PROVEEDORES

16 SiguienteAnterior EL RELEVAMIENTO DE DATOS Consiste en la búsqueda de recortes, formas, manuales, procedimientos escritos, despliegue de pantallas y listados de programas, etc. que estén asociados con la implementación del sistema actual. RECOLECCIÓN DE DATOS

17 SiguienteAnterior EL RELEVAMIENTO DE DATOS Consiste en la búsqueda de informaciones o experiencias en sociedades de profesionales, revistas o libros técnicos, etc. en el caso de que se este realizando un proyecto sin precedente o que el usuario no conozca los procedimientos. INVESTIGACIÓN EXTERNA

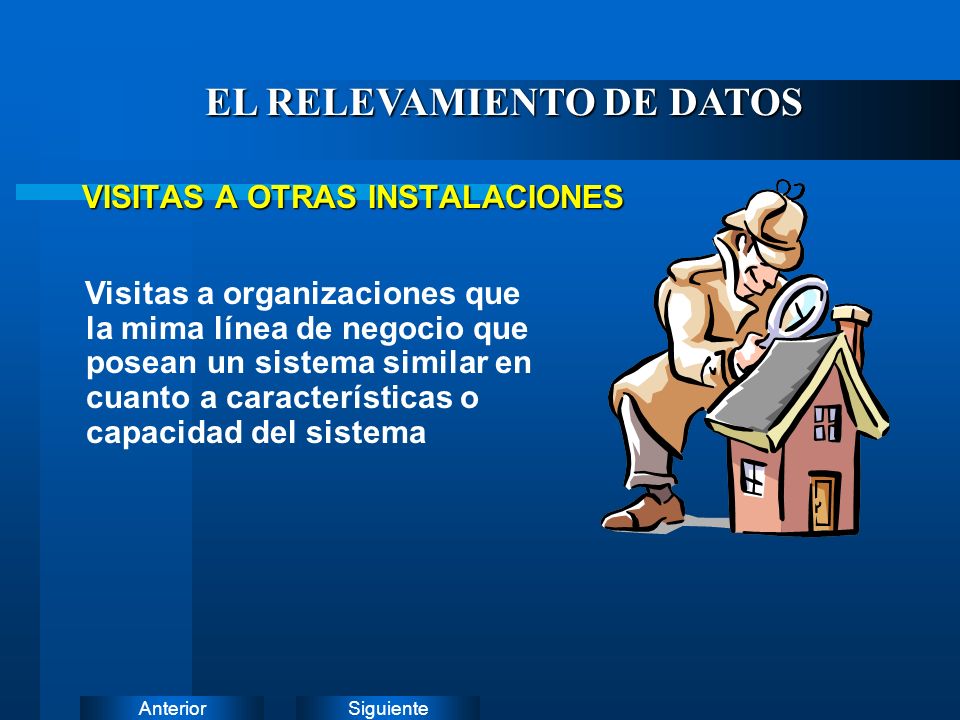

18 SiguienteAnterior EL RELEVAMIENTO DE DATOS Visitas a organizaciones que la mima línea de negocio que posean un sistema similar en cuanto a características o capacidad del sistema VISITAS A OTRAS INSTALACIONES

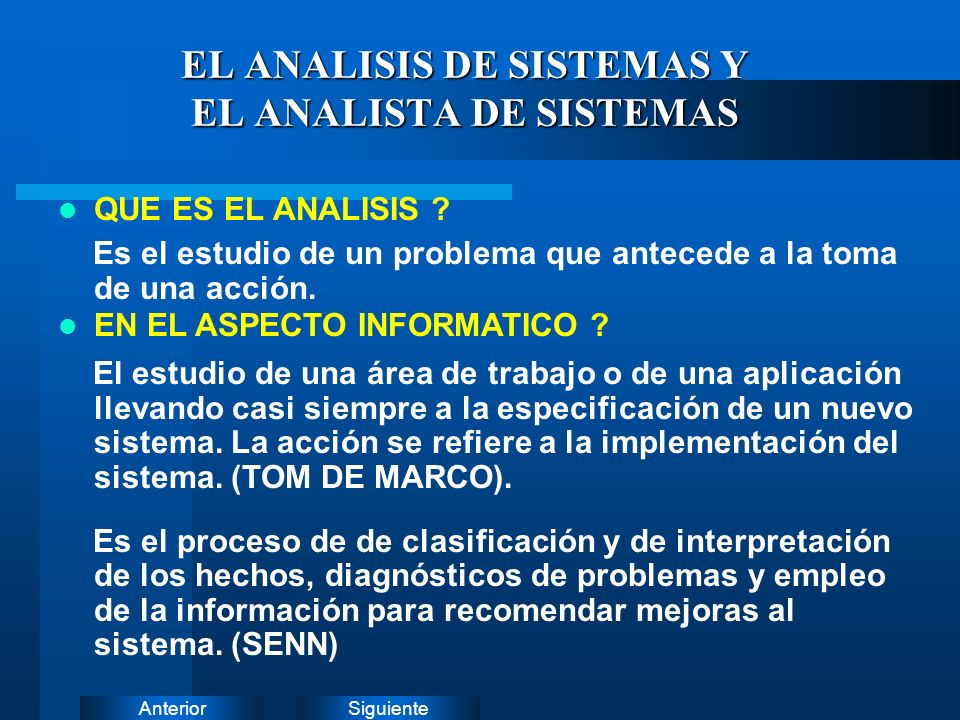

19 SiguienteAnterior EL ANALISIS DE SISTEMAS Y EL ANALISTA DE SISTEMAS QUE ES EL ANALISIS ? Es el estudio de un problema que antecede a la toma de una acción. EN EL ASPECTO INFORMATICO ? El estudio de una área de trabajo o de una aplicación llevando casi siempre a la especificación de un nuevo sistema. La acción se refiere a la implementación del sistema. (TOM DE MARCO). Es el proceso de de clasificación y de interpretación de los hechos, diagnósticos de problemas y empleo de la información para recomendar mejoras al sistema. (SENN)

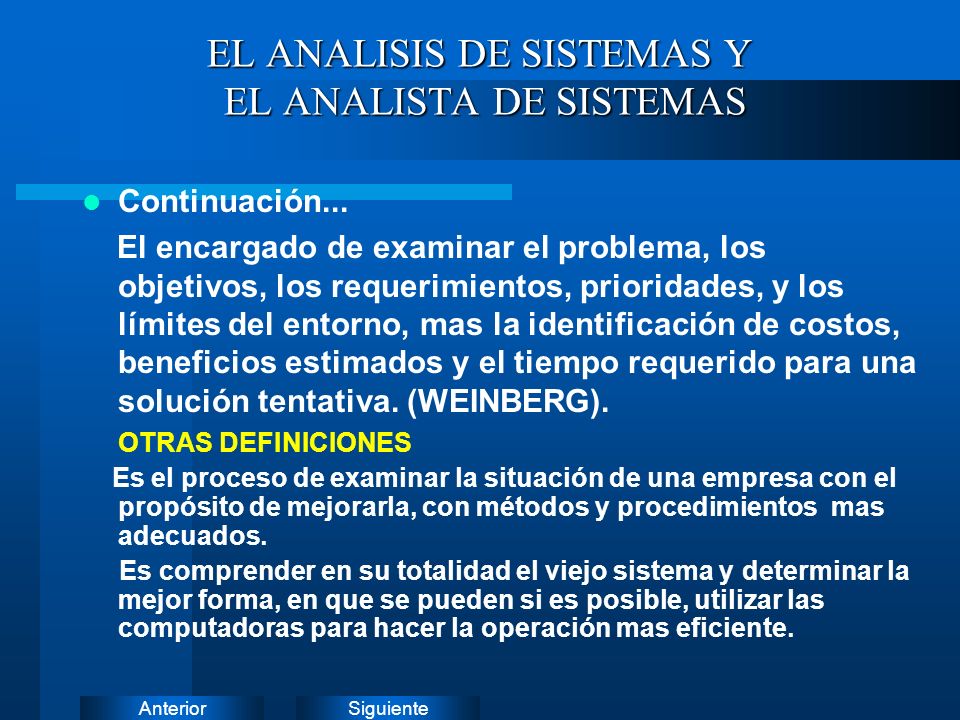

20 SiguienteAnterior EL ANALISIS DE SISTEMAS Y EL ANALISTA DE SISTEMAS Continuación... El encargado de examinar el problema, los objetivos, los requerimientos, prioridades, y los límites del entorno, mas la identificación de costos, beneficios estimados y el tiempo requerido para una solución tentativa. (WEINBERG). OTRAS DEFINICIONES Es el proceso de examinar la situación de una empresa con el propósito de mejorarla, con métodos y procedimientos mas adecuados. Es comprender en su totalidad el viejo sistema y determinar la mejor forma, en que se pueden si es posible, utilizar las computadoras para hacer la operación mas eficiente.

21 SiguienteAnterior EL ANALISIS DE SISTEMAS Y EL ANALISTA DE SISTEMAS Continuación... Es examinar, identificar y evaluar los componentes y las relaciones involucradas en los sistemas, desde la definición del problema hasta las fases de mantenimiento Es el proceso de examinar la situación de una empresa con el propósito de mejorarla, con métodos y procedimientos mas adecuados. Es comprender en su totalidad el viejo sistema y determinar la mejor forma, en que se pueden si es posible, utilizar las computadoras para hacer la operación mas eficiente. Es modelar un sistema dentro de su entorno... Es proceder a la solución de un problema, siendo la fase de diseño la solución de ese problema.

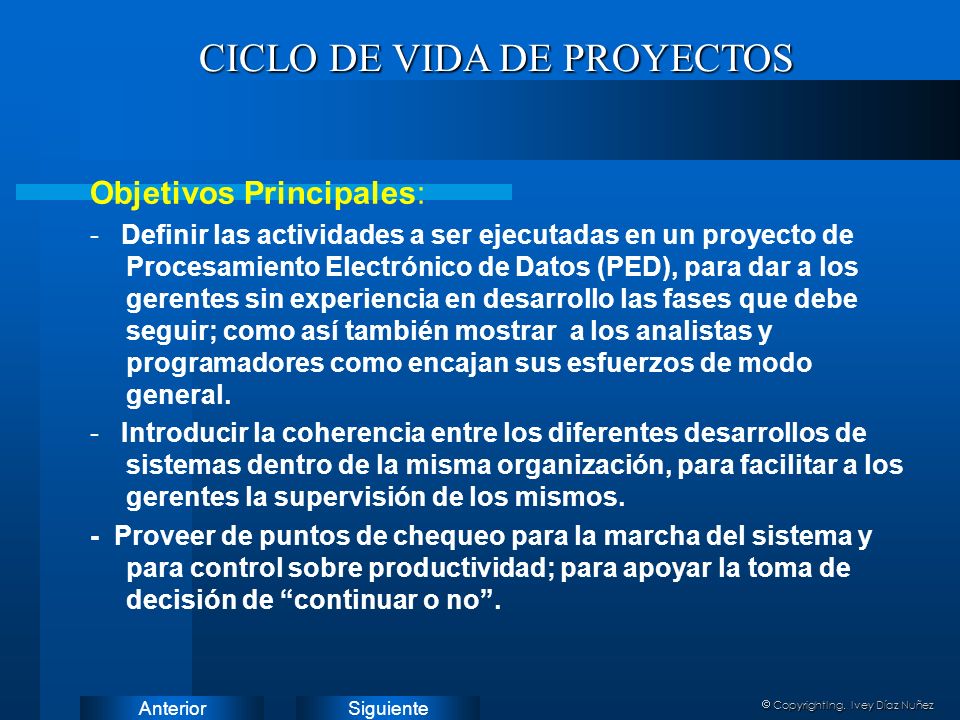

22 SiguienteAnterior CICLO DE VIDA DE PROYECTOS Objetivos Principales: - Definir las actividades a ser ejecutadas en un proyecto de Procesamiento Electrónico de Datos (PED), para dar a los gerentes sin experiencia en desarrollo las fases que debe seguir; como así también mostrar a los analistas y programadores como encajan sus esfuerzos de modo general. - Introducir la coherencia entre los diferentes desarrollos de sistemas dentro de la misma organización, para facilitar a los gerentes la supervisión de los mismos. - Proveer de puntos de chequeo para la marcha del sistema y para control sobre productividad; para apoyar la toma de decisión de continuar o no. AnteriorSiguiente CopyrightIng. Ivey Díaz Nuñez CopyrightIng. Ivey Díaz Nuñez

23 SiguienteAnterior EL ANALISIS DE SISTEMAS Y EL ANALISTA DE SISTEMAS EL ANALISIS DE SISTEMAS Y EL ANALISTA DE SISTEMAS EL ANALISTA DE SISTEMAS QUIEN ES? Es la persona que debe ser capaz de realizar todas las tareas propias del análisis y es el personaje clave dentro de cualquier proyecto de desarrollo de sistemas. Entre sus principales funciones podemos distinguir varios roles:- Arqueólogo y escribano (descubrir detalles y documentar) - Innovador (encontrar productos y mercados innovadores) - Mediador (interactuar entre todos los usuarios) - Jefe de Proyecto (administra el proyecto) Se necesita mas que simple habilidad para dibujar diagramas; se necesita además facilidad para el manejo de personas, conocimiento de aplicación y usos potenciales de hardware y software; y obviamente una mente lógica y organizada.

24 VISION CLÁSICA DEL CICLO DE VIDA Encuesta Análisis Diseño Detallado Codificación Prueba de Unidad Prueba de Sub-Sistema Prueba de Sistema Estudio de Hardware Diseño Preliminar Requerimientos del Usuario Calendario Propuesto Necesidades de Rendimiento Especificación Funcional Pedido de Hardware Especificación del Sistema Configuración Final Especificación del Programa Módulos Codificados Módulos Probados Subsistemas Probados Sistema Probado Siguiente CopyrightIng. Ivey Díaz Nuñez CopyrightIng. Ivey Díaz Nuñez Anterior

25 SiguienteAnterior LA IMPORTANCIA DEL ANALISIS DE SISTEMAS El Análisis (de sistemas) es frustrante; está repleto de relaciones interpersonales complejas, indefinidas y difíciles. En una palabra es fascinante. Una vez que uno se vuelve adicto, los viejos placeres fáciles para la construcción de sistemas ya nunca vuelven a satisfacerle. TOM DE MARCO. Nadie puede hoy en día, evitar el contacto con los sistemas. Los Sistemas están en todas partes: sistemas grandes, sistemas pequeños, sistemas mecánicos y electrónicos y aquellos sistemas especiales que consisten en asociaciones organizadas de personas. En defensa propia debemos aprender a vivir con los sistemas a controlarlos, antes que ellos nos controlen a nosotros. GALL

26 SiguienteAnterior EL ESTADO DEL ARTE Dice WEINBERG... El error de los Arquitectos de hoy en día es que ellos trabajan en sus oficinas con reglas T. Esto significa que trabajan como en las fabricas, se diseñan casas como si estuvieran haciendo el mismo auto XXX una y otra vez... No se puede construir casas preconcebidas, se debe conocer la tierra, sentir el frío de la noche, como sopla el viento... Ver como se mueve el Sol y el vuelo de los pájaros; pensar acerca de la historia del lugar y de su gente La personalidad del propietario de la casa es importante, el debe ayudarme a construir la casa; debe considerar la arquitectura como un Estado de arte. Es el colaborador

27 SiguienteAnterior EL ESTADO DEL ARTE El diseño es un arte, es más que la simple construcción. El diseño de sistemas envuelve más imaginación y demanda una perspectiva más amplia que el entorno del trabajo de programación donde el dominio del trabajo al igual que las reglas y limitaciones son muy claras. En el análisis es necesario lidiar para determinar los verdaderos requerimientos de los requerimientos falsos.

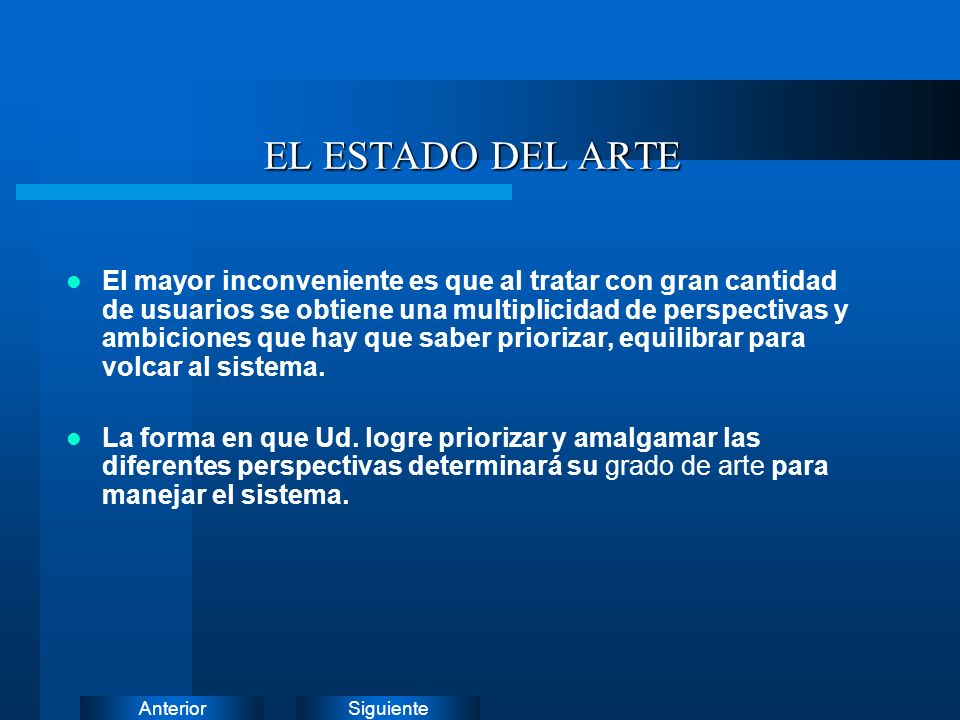

28 SiguienteAnterior EL ESTADO DEL ARTE El mayor inconveniente es que al tratar con gran cantidad de usuarios se obtiene una multiplicidad de perspectivas y ambiciones que hay que saber priorizar, equilibrar para volcar al sistema. La forma en que Ud. logre priorizar y amalgamar las diferentes perspectivas determinará su grado de arte para manejar el sistema.

29 SiguienteAnterior ROL DEL ANALISTA DE SISTEMAS Desempeñan varias funciones DESARROLLO DE SISTEMAS - Revisan y documentan las políticas de la empresa. - Búsqueda constante de nuevas tecnologías. - Interactúan con todos los usuarios del sistema mediando entre los conflictos internos. - Lideran el proyecto, utilizando su experiencia, motivando a los demás, con la posibilidad de ver un sistema desde diferentes perspectivas, pensando en ellos términos abstractos además de físicos.

30 SiguienteAnterior ANALISIS ESTRUCTURADO - - El Análisis se refiere al extremo inicial de un proyecto de desarrollo de sistemas, durante el tiempo en que los requisitos del usuario son definidos y documentados. - El Análisis estructurado introduce el uso de las herramientas de documentación gráficas para producir un tipo diferente de especificación funcional: la Especificación Estructurada.

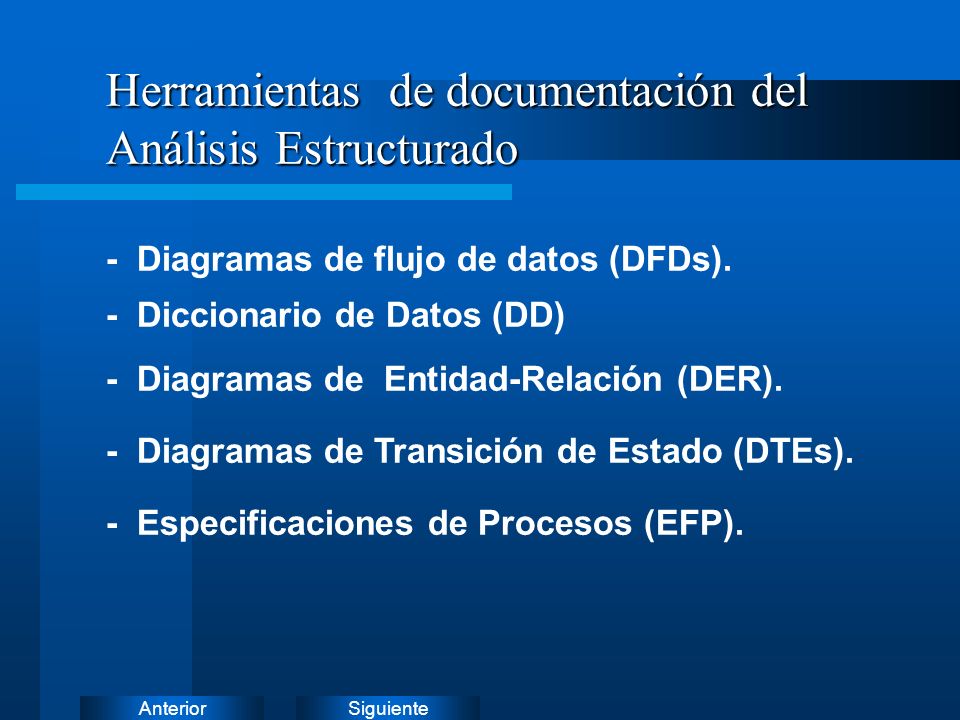

31 SiguienteAnterior Herramientas de documentación del Análisis Estructurado - Diagramas de flujo de datos (DFDs). - Diccionario de Datos (DD) - Diagramas de Entidad-Relación (DER). - Diagramas de Transición de Estado (DTEs). - Especificaciones de Procesos (EFP).

32 SiguienteAnterior DIAGRAMA DE FLUJOS DE DATOS DFD

33 SiguienteAnterior Es un grupo organizado de definiciones de todos los elementos de datos del Sistema que está siendo modelado. PEDIDO DEL CLIENTE = Nombre del Cliente + Número de Cta. + Dirección + (Teléfono) + (RUC) + {Artículo Solicitado} DICCIONARIO DE DATO ( DD )

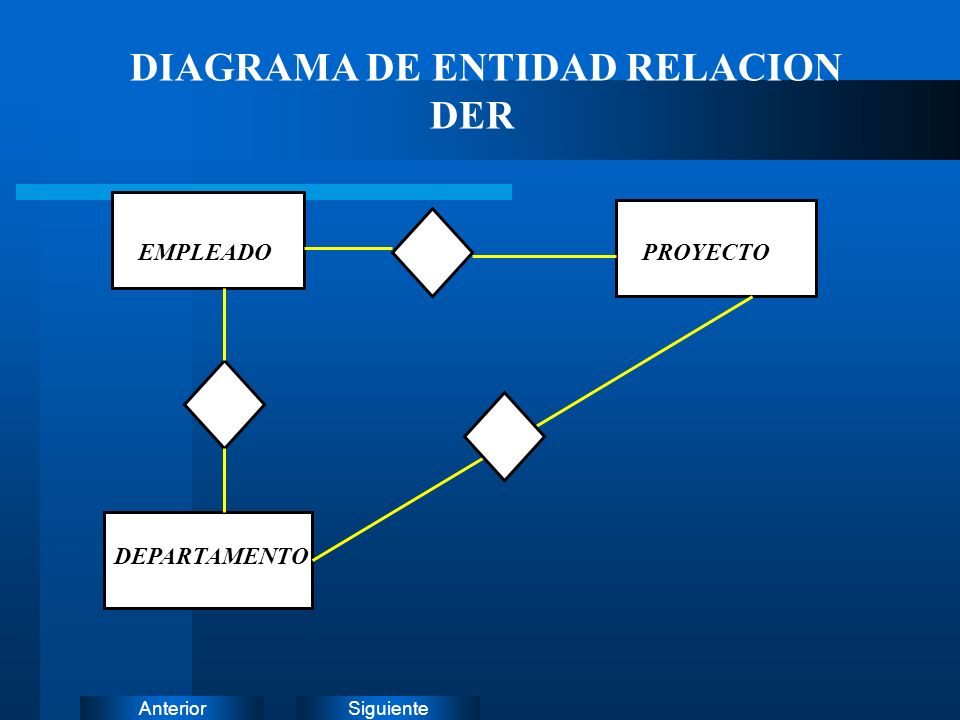

34 SiguienteAnterior DEPARTAMENTO EMPLEADOPROYECTO DIAGRAMA DE ENTIDAD RELACION DER

35 SiguienteAnterior OCIOSO ENCENDIENDO LAVANDO CENTRIFUGANDO INICIO ACTIVA ENCENDIDO FIN DEL LAVADO ACTIVA CENTRIFUGADO MAQUINA LLENA ACTIVA LAVADO FIN DEL CENTRIFUGADO DESACTIVA LAVADORA DIAGRAMA DE TRANSICION DE ESTADOS DTE

36 SiguienteAnterior Son las especificaciones de los procesos realizados a un alto nivel, utilizando herramientas tanto narrativas como graficas. ESPECIFICACIONES DE PROCESO EP Algunas de estas herramientas son: - Pseudo Códigos (Español Estructurado). - Tablas de Decisión. - Arboles de decisión. - Diagramas Nassi Schneiderman. -Condiciones Pre = Post.

37 SiguienteAnterior Diagrama de Flujo de Datos Es una herramienta que representa que representa el flujo de la información y las transformaciones que esta sufre. Se utiliza para construir el modelo de comportamiento. Puede representar diferentes niveles de abstracción.

38 SiguienteAnterior DFD - Notación básica Entidad Proceso Flujo de Datos Almacenamiento

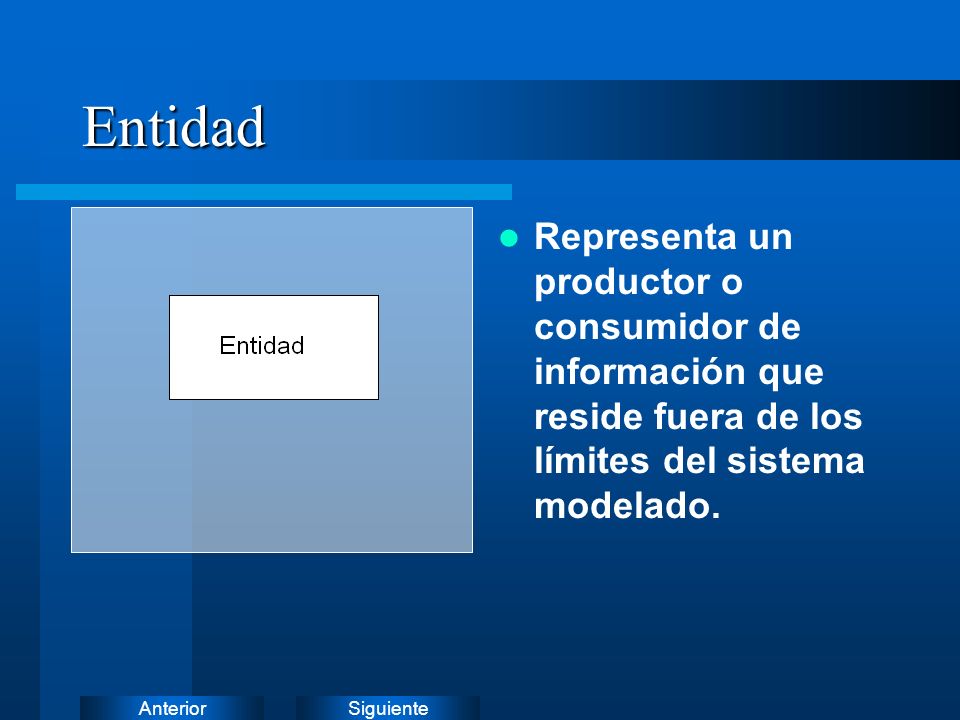

39 SiguienteAnteriorEntidad Representa un productor o consumidor de información que reside fuera de los límites del sistema modelado.

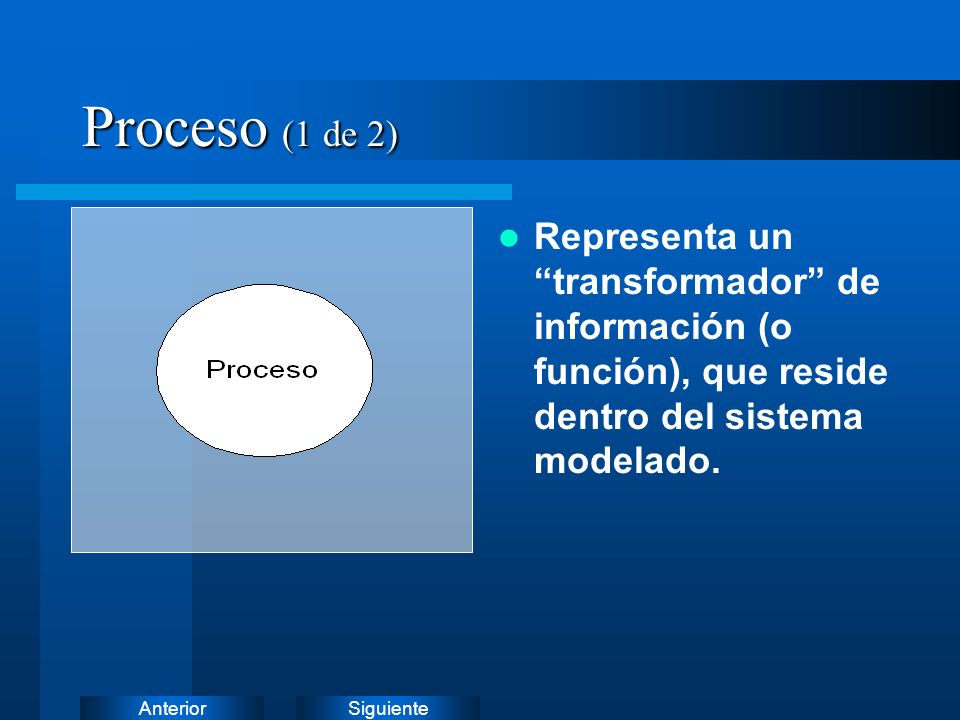

40 SiguienteAnterior Proceso (1 de 2) Representa un transformador de información (o función), que reside dentro del sistema modelado.

41 SiguienteAnterior Proceso (2 de 2) Transforma valores de datos. Puede tener más de una salida. Puede dar origen a un nuevo DFD si es necesario especificar aún mas.

42 SiguienteAnterior Flujo de datos Representa la información que circula dentro del sistema, y que permite que el mismo pueda responder a los estímulos.

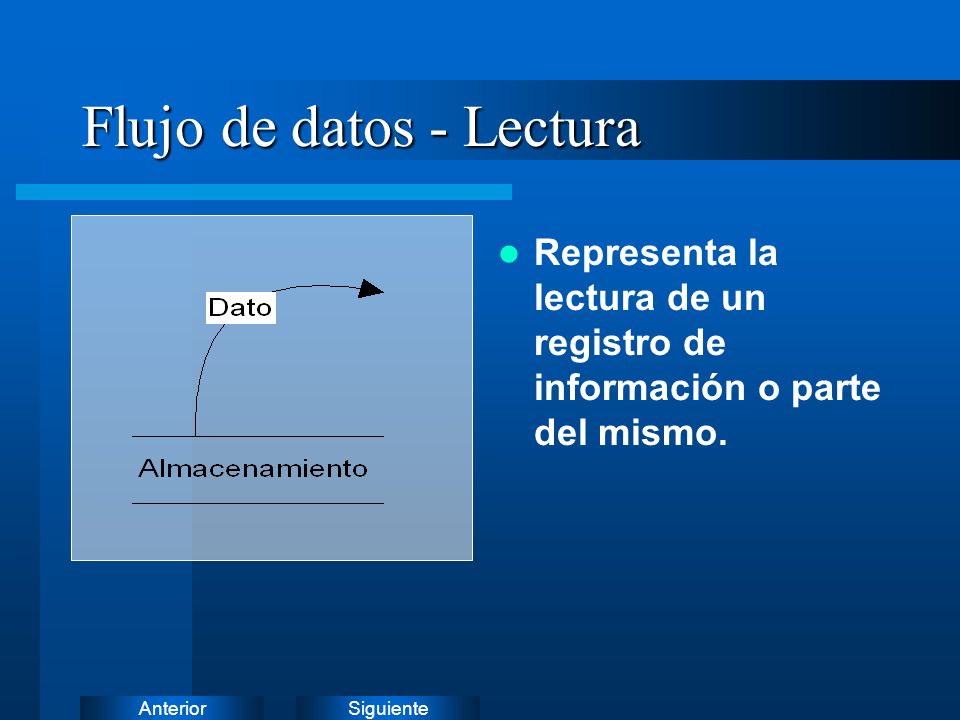

43 SiguienteAnterior Flujo de datos - Lectura Representa la lectura de un registro de información o parte del mismo.

44 SiguienteAnterior Flujo de datos - Modificación Representa la modificación de un registro de información.

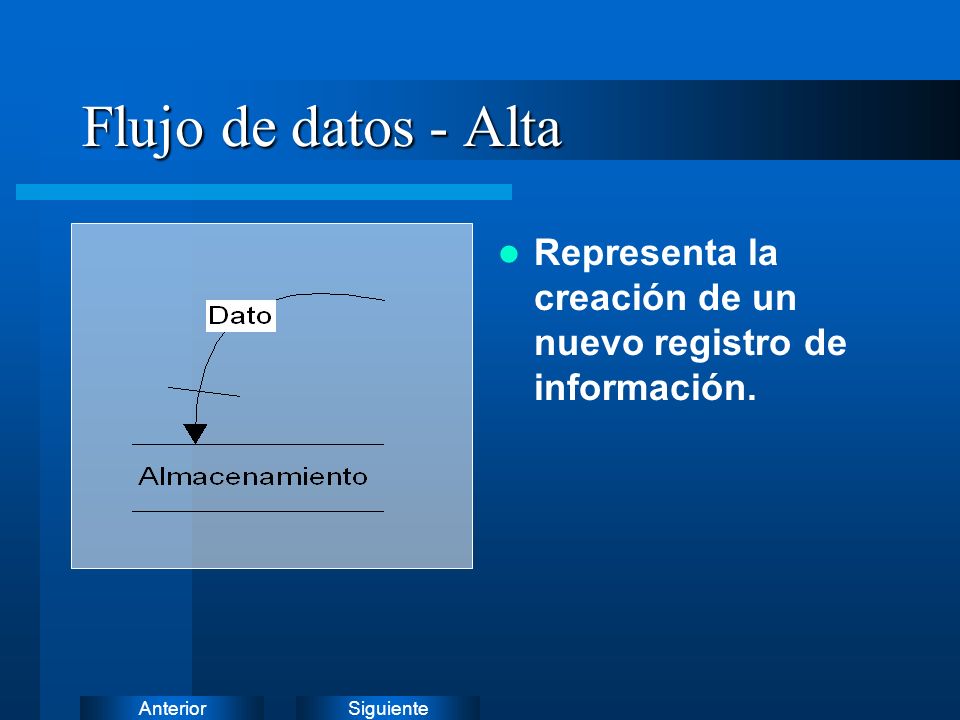

45 SiguienteAnterior Flujo de datos - Alta Representa la creación de un nuevo registro de información.

46 SiguienteAnterior Flujo de datos - Eliminación Representa la eliminación de un registro de información.

47 SiguienteAnteriorAlmacenamiento Representa un depósito de datos que se almacenan para su uso posterior.

48 SiguienteAnterior Arbol de DFDs (1 de 2) Los DFDs pueden organizarse en una estructura de árbol, donde algunos procesos pueden ser descompuestos en un DFD de nivel inferior. Mediante el mecanismo de abstracción, también es posible construir el árbol en sentido inverso.

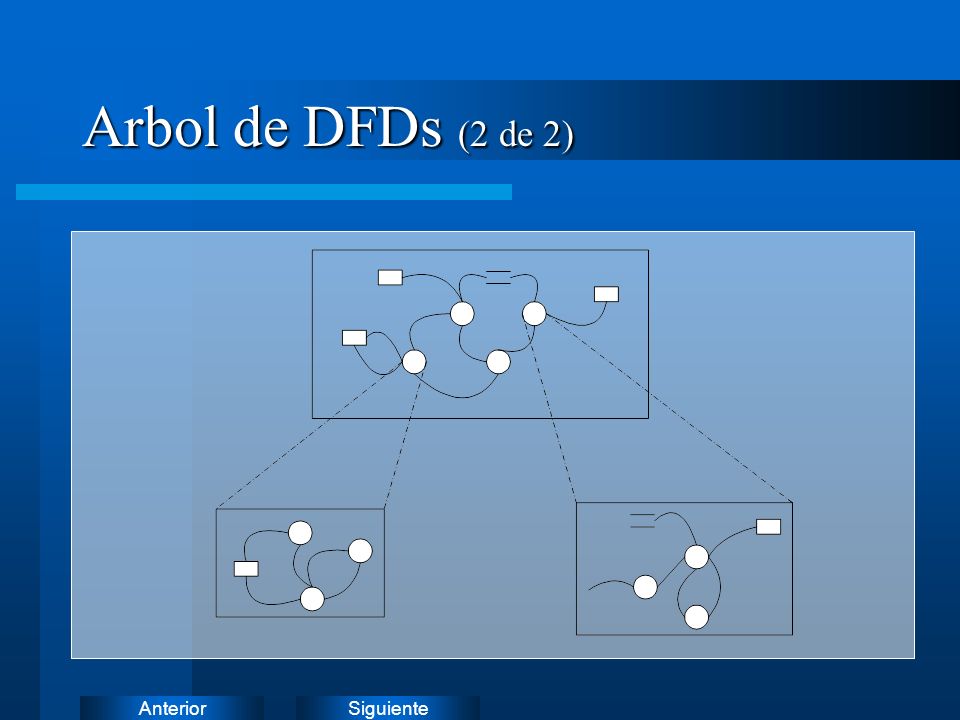

49 SiguienteAnterior Arbol de DFDs (2 de 2)

50 SiguienteAnterior Reglas Sintácticas (1 de 2) No puede haber partes del DFD desconectadas. Todo proceso debe tener al menos una entrada y al menos una salida. Un flujo no puede salir y entrar al mismo proceso.

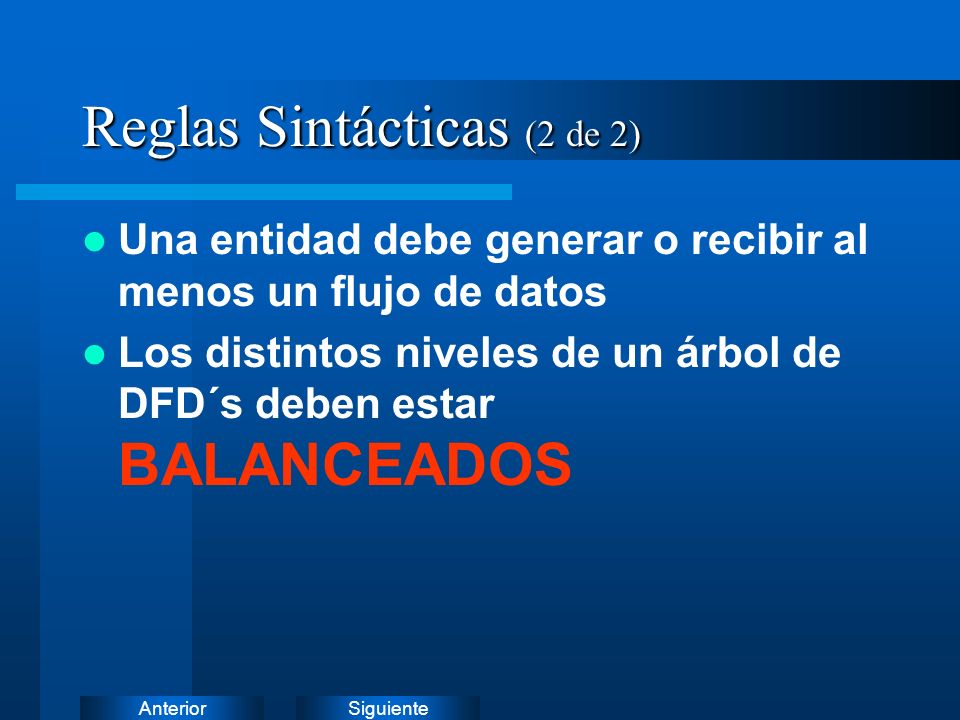

51 SiguienteAnterior Reglas Sintácticas (2 de 2) Una entidad debe generar o recibir al menos un flujo de datos Los distintos niveles de un árbol de DFD´s deben estar BALANCEADOS

52 SiguienteAnterior Reglas Semánticas Los flujos de datos se pueden bifurcar o se pueden unir. No hay reglas de precedencia o secuencialidad. No se representan valores de la información.

53 SiguienteAnterior Denotación de la semántica Todo flujo debe tener nombre. Dos flujos pueden tener el mismo nombre sólo si representan la misma información. Todo proceso debe tener un nombre único.

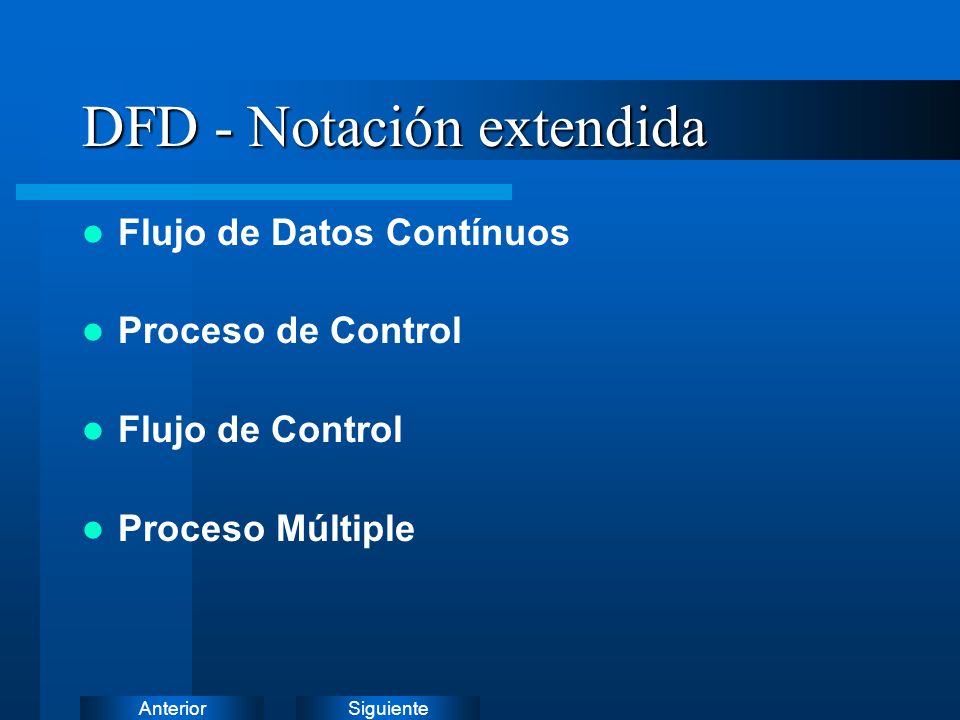

54 SiguienteAnterior DFD - Notación extendida Flujo de Datos Contínuos Proceso de Control Flujo de Control Proceso Múltiple

55 SiguienteAnterior Flujo de Datos Contínuos Representa flujos de datos que entran o salen de procesos o entidades en forma continua.

56 SiguienteAnterior Proceso de Control Representa un transformador de sucesos. Acepta control como entrada y produce control como salida.

57 SiguienteAnterior Flujo de Control Representa un elemento de control o suceso. Toma valores lógicos o de control.

58 SiguienteAnterior Proceso Múltiple Representa múltiples ocurrencias del mismo proceso.

59 SiguienteAnterior Diccionario de Datos (1 de 2) Es una herramienta complementaria. Se utiliza durante todo el proceso de diseño. Debe ser consistente con las demás herramientas utilizadas.

60 SiguienteAnterior Diccionario de Datos (2 de 2) Es un listado organizado de todos los elementos de datos. Contiene definiciones precisas y rigurosas. Ofrece una comprensión única de la composición de los elementos de datos.

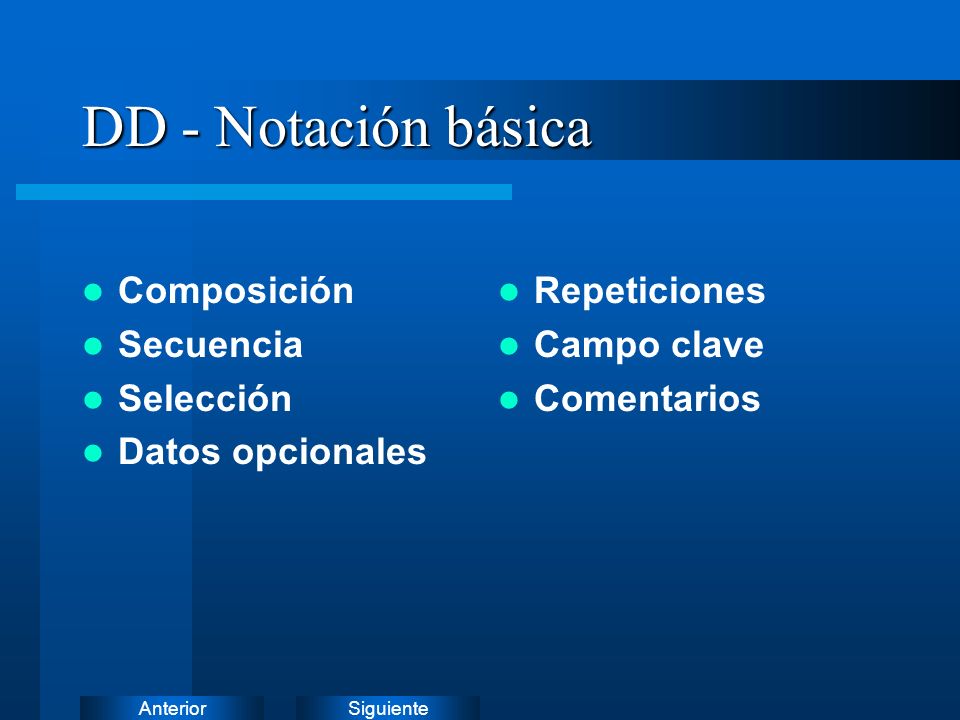

61 SiguienteAnterior DD - Notación básica Composición Secuencia Selección Datos opcionales Repeticiones Campo clave Comentarios

62 SiguienteAnteriorComposición Representa la composición del elemento de datos que se encuentra a la izquierda del símbolo.

63 SiguienteAnteriorSecuencia Indica que dos elementos se unen para componer un elemento de datos

64 SiguienteAnteriorSelección Indica diferentes composiciones o valores de un elemento de datos.

65 SiguienteAnterior Datos opcionales Indica un componente o valor opcional.

66 SiguienteAnteriorRepeticiones Indica que un elemento está compuesto por n repeticiones de elementos de datos.

67 SiguienteAnterior Campo clave Indica que el elemento a continuación es un campo clave.

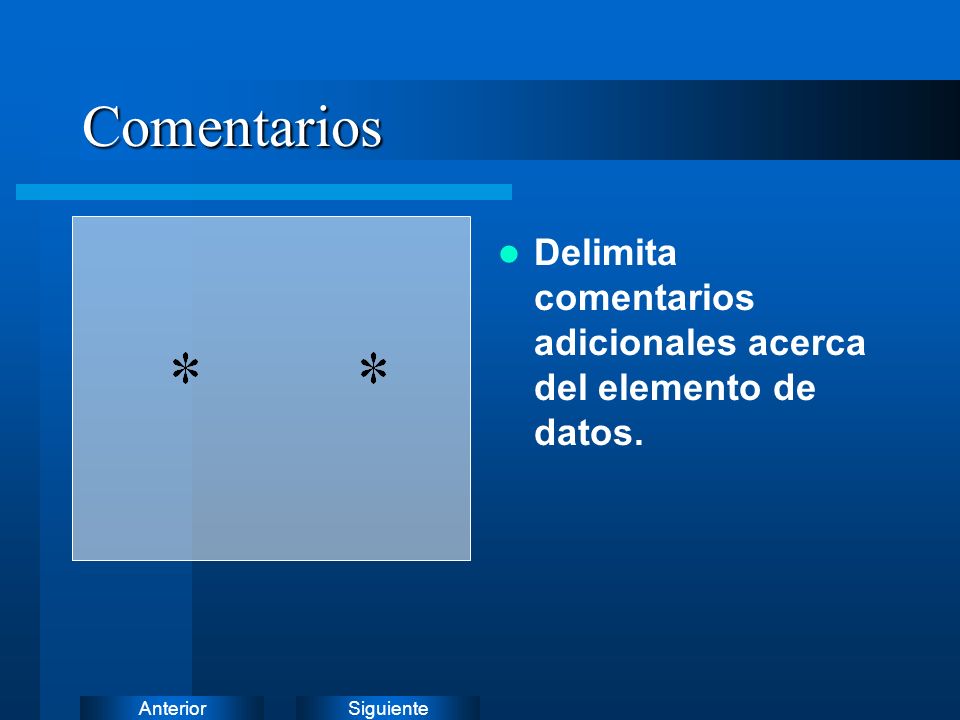

68 SiguienteAnteriorComentarios Delimita comentarios adicionales acerca del elemento de datos.

69 SiguienteAnterior Para recordar El DFD es una herramienta apta para la construcción del modelo de comportamiento. El DFD NO representa secuencia de la información. El DD es una herramienta complementaria, pero muy importante.

70 SiguienteAnterior MUCHAS GRACIAS..!!!!
