MOVIMIENTOS DE LA TIERRA

Presentación del tema: "MOVIMIENTOS DE LA TIERRA"— Transcripción de la presentación:

1 MOVIMIENTOS DE LA TIERRA

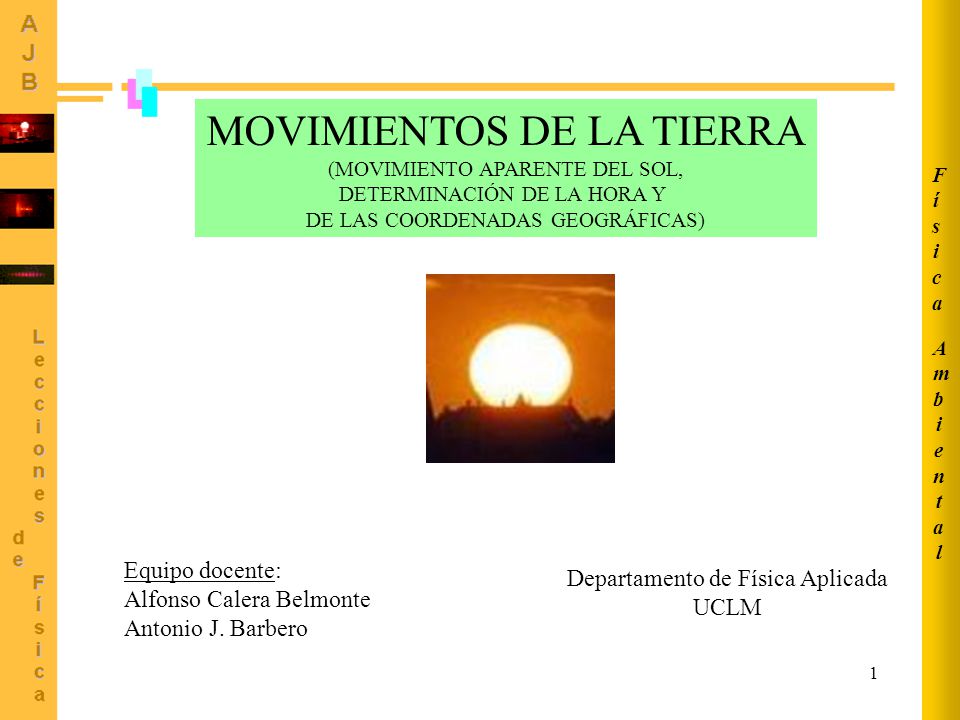

Ambiental Física MOVIMIENTOS DE LA TIERRA (MOVIMIENTO APARENTE DEL SOL, DETERMINACIÓN DE LA HORA Y DE LAS COORDENADAS GEOGRÁFICAS) Equipo docente: Alfonso Calera Belmonte Antonio J. Barbero Departamento de Física Aplicada UCLM

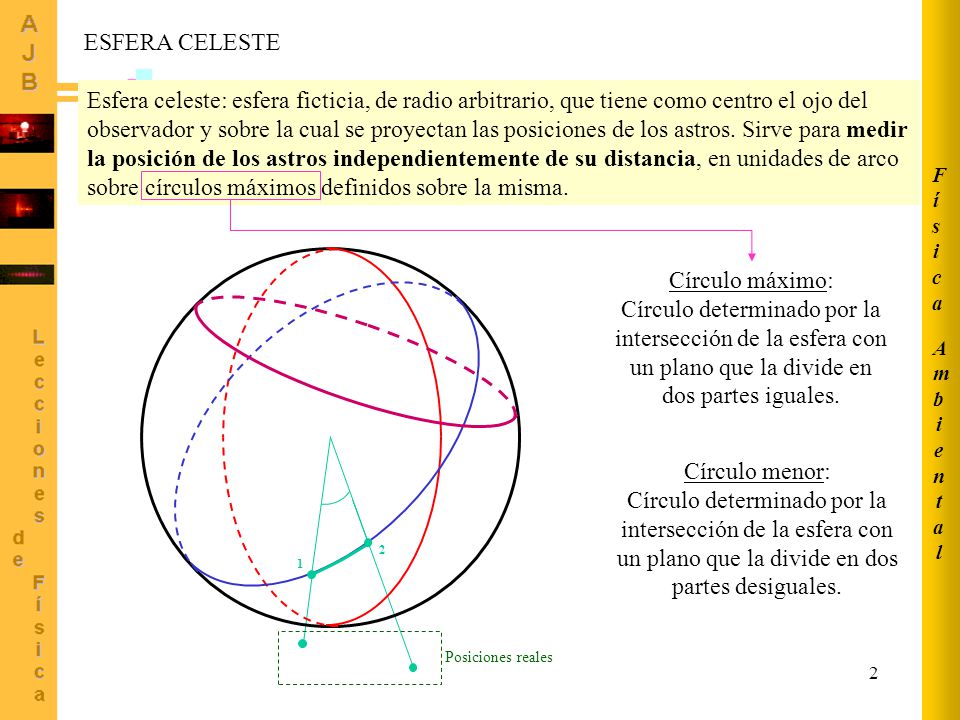

2 Ambiental Física ESFERA CELESTE Esfera celeste: esfera ficticia, de radio arbitrario, que tiene como centro el ojo del observador y sobre la cual se proyectan las posiciones de los astros. Sirve para medir la posición de los astros independientemente de su distancia, en unidades de arco sobre círculos máximos definidos sobre la misma. Círculo máximo: Círculo determinado por la intersección de la esfera con un plano que la divide en dos partes iguales. Círculo menor: Círculo determinado por la intersección de la esfera con un plano que la divide en dos partes desiguales. 2 1 Posiciones reales

3 Giro de la esfera celeste

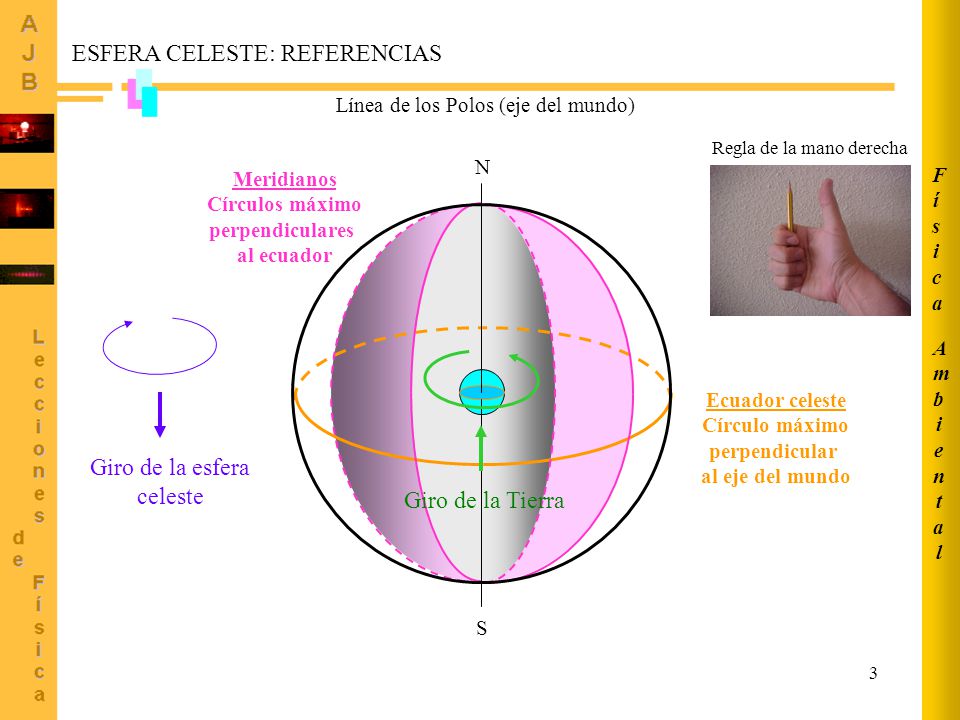

Ambiental Física ESFERA CELESTE: REFERENCIAS Línea de los Polos (eje del mundo) Regla de la mano derecha N S Meridianos Círculos máximo perpendiculares al ecuador Giro de la esfera celeste Giro de la Tierra Ecuador celeste Círculo máximo perpendicular al eje del mundo

4 COORDENADAS GEOGRÁFICAS: LATITUD
Ambiental Física COORDENADAS GEOGRÁFICAS: LATITUD Forma de la Tierra: muy semejante a la de una esfera achatada por los polos y abombada en el ecuador (geoide) Diámetro ecuatorial: Km. N S Longitud del ecuador: Km. PARALELO: Círculo menor determinado por el corte de la esfera con un plano paralelo al ecuador. LATITUD de un lugar: Ángulo determinado desde el centro de la Tierra por un radio dirigido al lugar de interés y otro radio dirigido al punto del ecuador situado sobre el mismo meridiano.  La latitud  se mide en grados: 0º (ecuador) a 90º (polo norte/sur) Todos los puntos situados sobre el mismo paralelo tienen la misma latitud

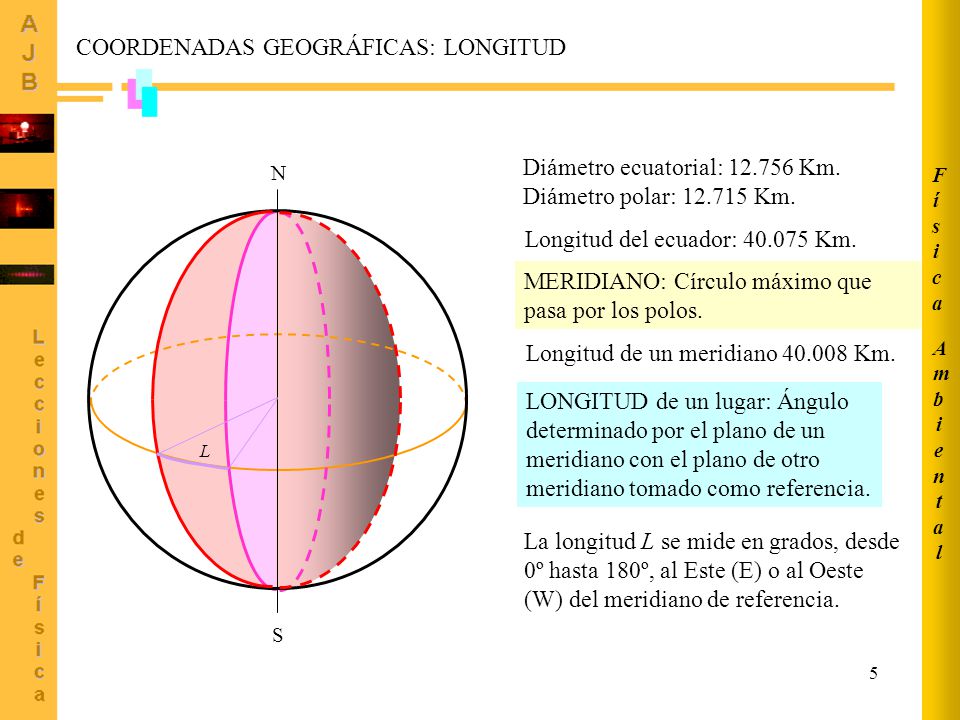

5 COORDENADAS GEOGRÁFICAS: LONGITUD
Ambiental Física COORDENADAS GEOGRÁFICAS: LONGITUD Diámetro ecuatorial: Km. Diámetro polar: Km. N S Longitud del ecuador: Km. MERIDIANO: Círculo máximo que pasa por los polos. Longitud de un meridiano Km. LONGITUD de un lugar: Ángulo determinado por el plano de un meridiano con el plano de otro meridiano tomado como referencia. L La longitud L se mide en grados, desde 0º hasta 180º, al Este (E) o al Oeste (W) del meridiano de referencia.

6 ÓRBITA DE LA TIERRA: CARACTERÍSTICAS GENERALES

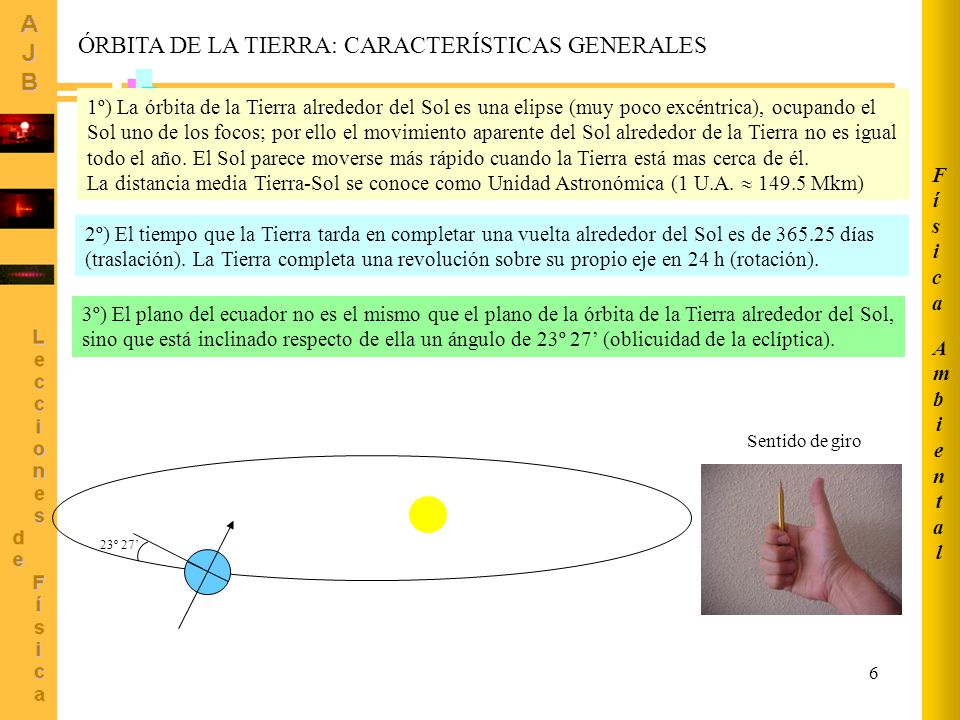

Ambiental Física ÓRBITA DE LA TIERRA: CARACTERÍSTICAS GENERALES 1º) La órbita de la Tierra alrededor del Sol es una elipse (muy poco excéntrica), ocupando el Sol uno de los focos; por ello el movimiento aparente del Sol alrededor de la Tierra no es igual todo el año. El Sol parece moverse más rápido cuando la Tierra está mas cerca de él. La distancia media Tierra-Sol se conoce como Unidad Astronómica (1 U.A.  Mkm) 2º) El tiempo que la Tierra tarda en completar una vuelta alrededor del Sol es de días (traslación). La Tierra completa una revolución sobre su propio eje en 24 h (rotación). 3º) El plano del ecuador no es el mismo que el plano de la órbita de la Tierra alrededor del Sol, sino que está inclinado respecto de ella un ángulo de 23º 27’ (oblicuidad de la eclíptica). Sentido de giro 23º 27’

7 ÓRBITA DE LA TIERRA: LAS ESTACIONES
Ambiental Física ÓRBITA DE LA TIERRA: LAS ESTACIONES 1 U.A. = ( ±500) km  1.496108 km 21/22 junio Solsticio de verano  = 23º 27’ Plano de la eclíptica 20/21 marzo Equinoccio vernal  = 0 23º 27’ 4 abril 23º 27’ 3 enero PERIHELIO 1 U.A. 0.983 U.A. 1.017 U.A. 4 julio AFELIO 23º 27’ 21/22 diciembre Solsticio de invierno  = -23º 27’ 23º 27’ 20/21 marzo Equinoccio de otoño  = 0 5 octubre

8 Factor de excentricidad

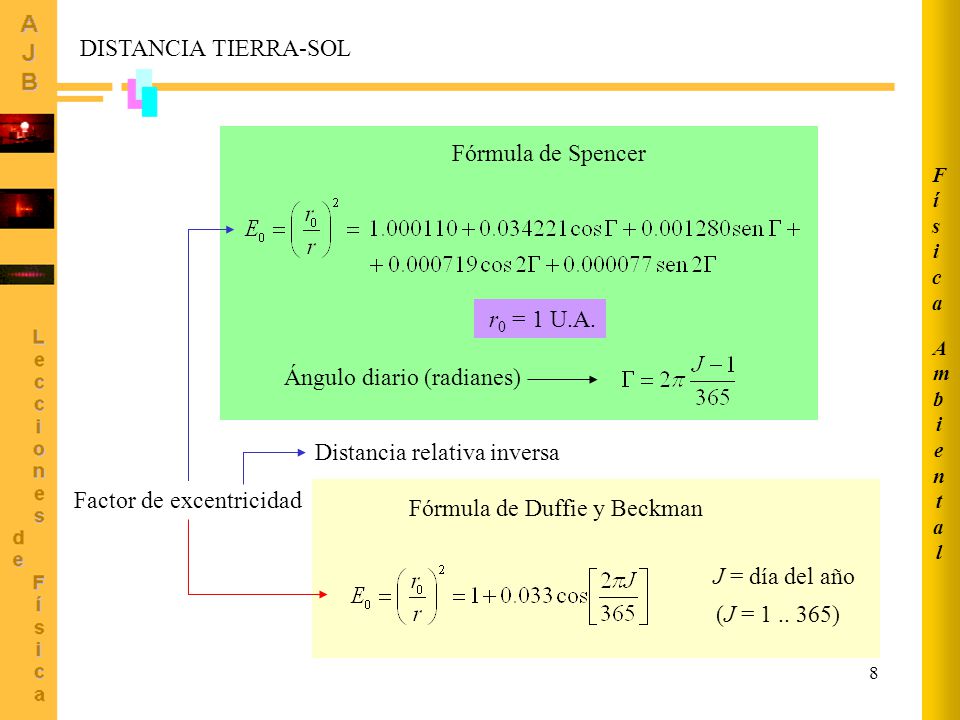

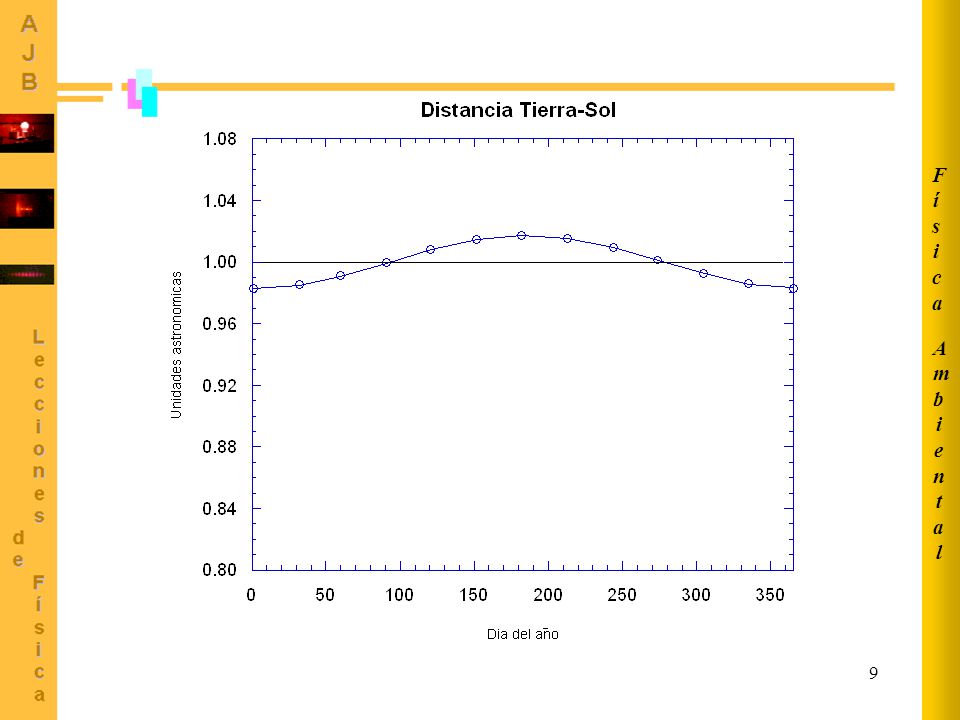

Ambiental Física DISTANCIA TIERRA-SOL Fórmula de Spencer Factor de excentricidad r0 = 1 U.A. Ángulo diario (radianes) Distancia relativa inversa Fórmula de Duffie y Beckman J = día del año (J = )

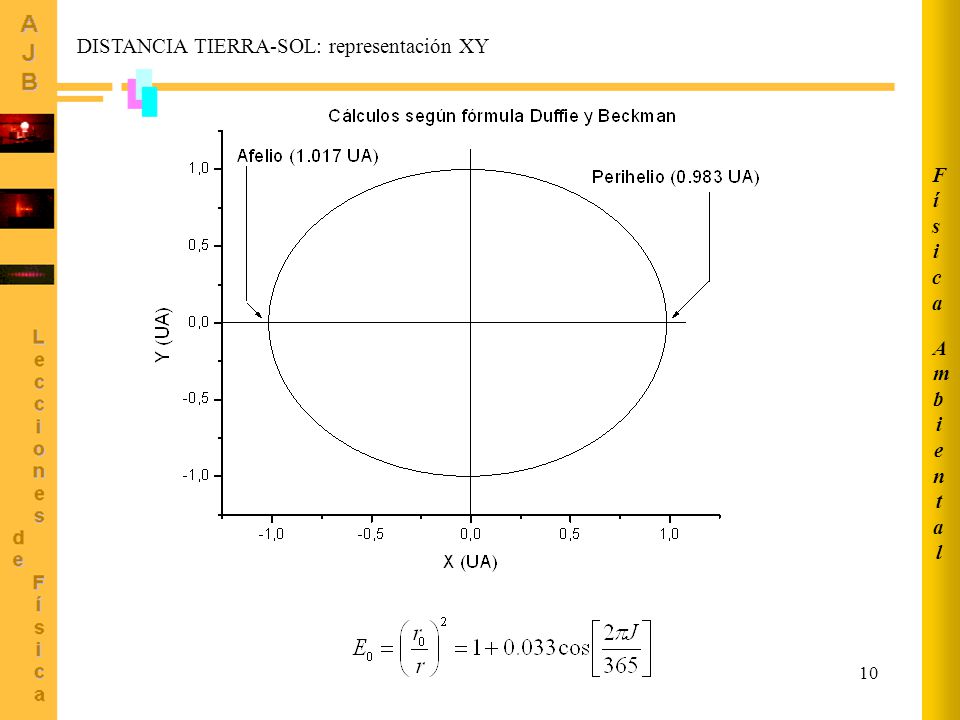

9 Ambiental Física

10 Ambiental Física DISTANCIA TIERRA-SOL: representación XY

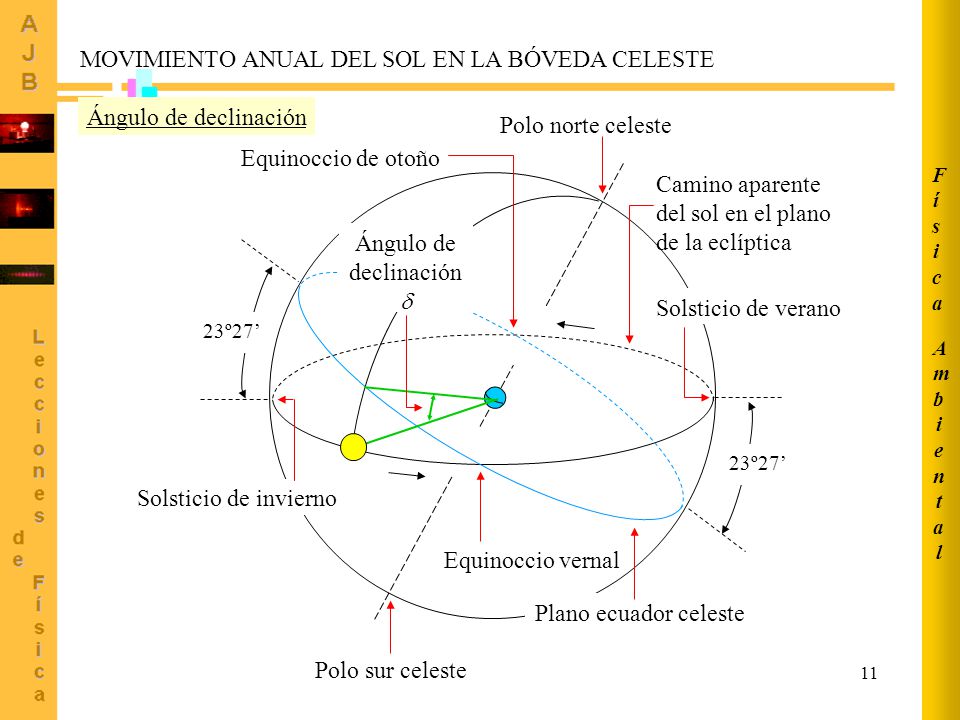

11 Ángulo de declinación 
Ambiental Física MOVIMIENTO ANUAL DEL SOL EN LA BÓVEDA CELESTE Ángulo de declinación Polo sur celeste Polo norte celeste Equinoccio de otoño Camino aparente del sol en el plano de la eclíptica Ángulo de declinación  23º27’ Solsticio de verano Solsticio de invierno Equinoccio vernal Plano ecuador celeste

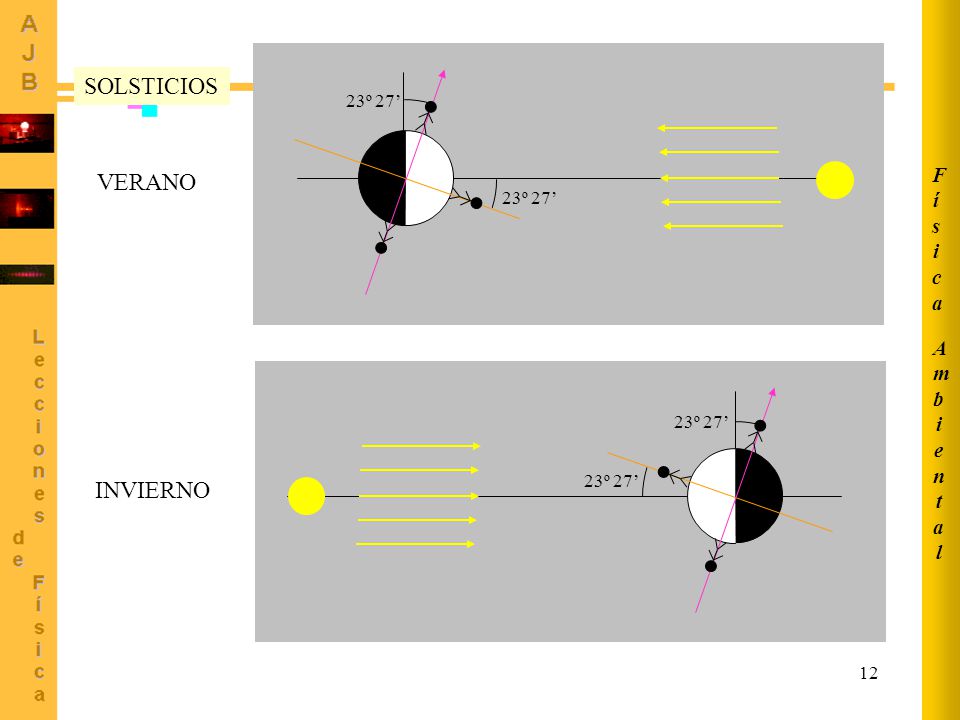

12 SOLSTICIOS VERANO INVIERNO Física Ambiental 23º 27’ 23º 27’ 23º 27’

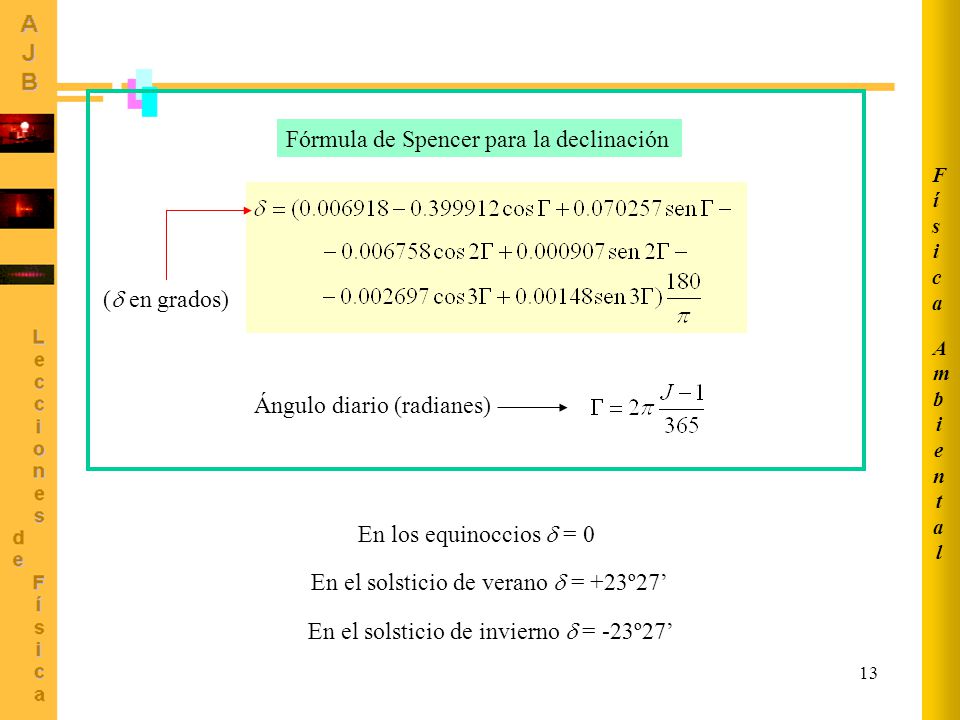

13 Fórmula de Spencer para la declinación
Ambiental Física Fórmula de Spencer para la declinación ( en grados) Ángulo diario (radianes) En los equinoccios  = 0 En el solsticio de verano  = +23º27’ En el solsticio de invierno  = -23º27’

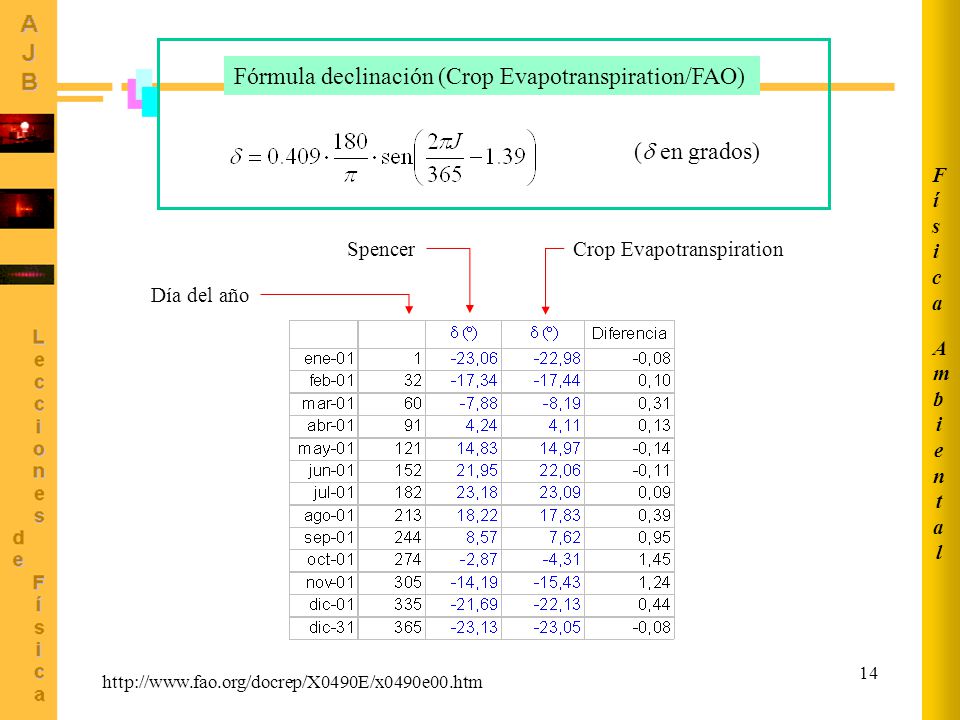

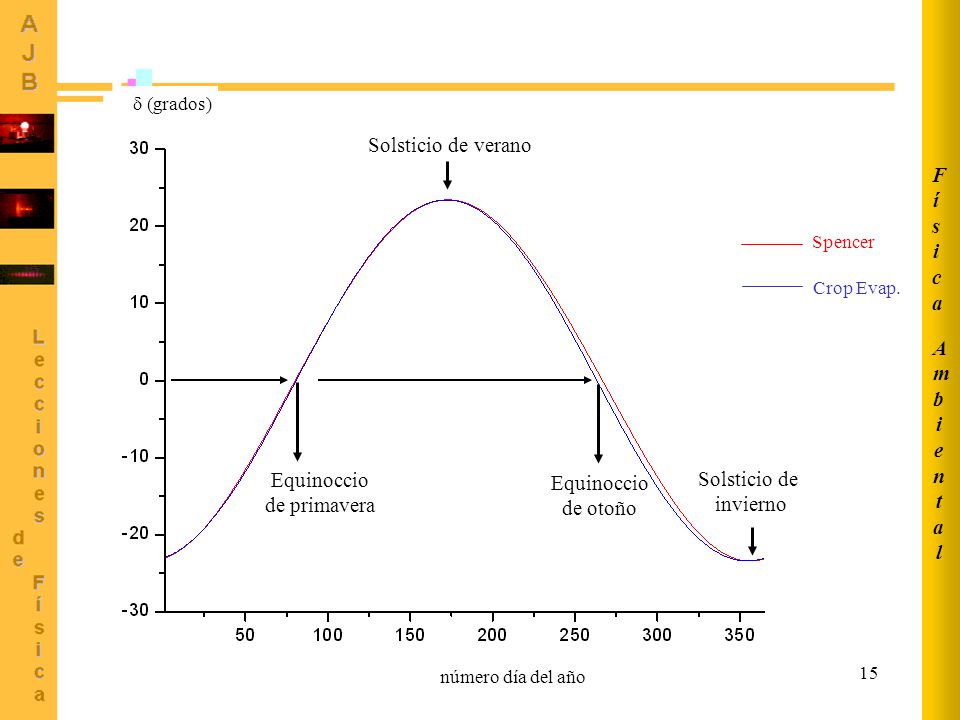

14 Fórmula declinación (Crop Evapotranspiration/FAO)
Ambiental Física Fórmula declinación (Crop Evapotranspiration/FAO) ( en grados) Spencer Crop Evapotranspiration Día del año

15 número día del año Solsticio de verano Física Ambiental Equinoccio
 (grados) Solsticio de verano Spencer Crop Evap. Equinoccio de primavera Equinoccio de otoño Solsticio de invierno

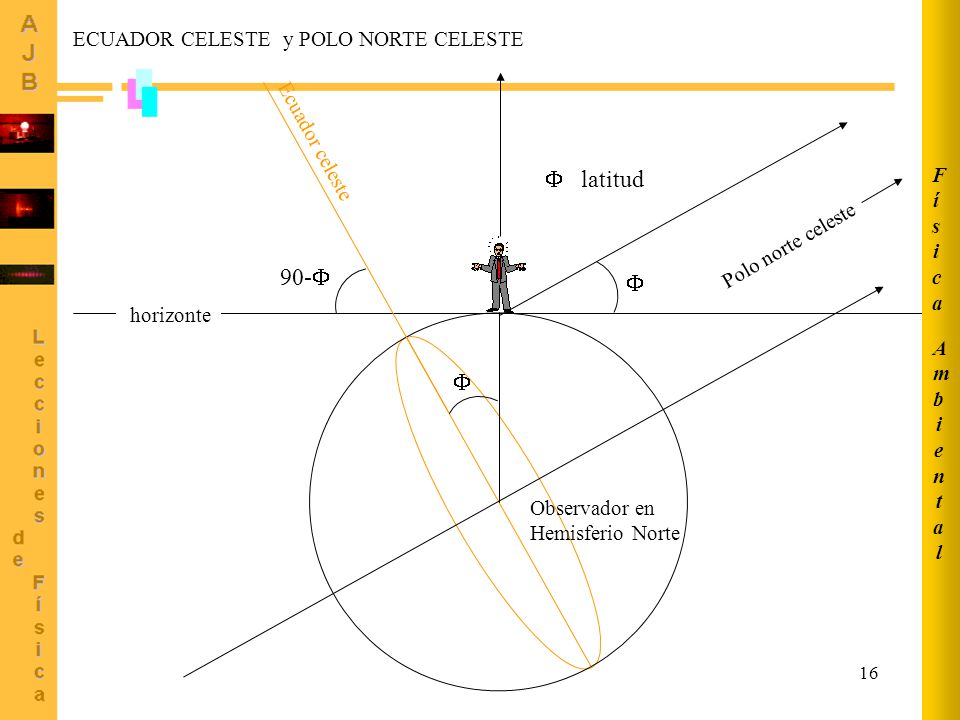

16  latitud 90-   ECUADOR CELESTE y POLO NORTE CELESTE
Ambiental Física ECUADOR CELESTE y POLO NORTE CELESTE Ecuador celeste  latitud Polo norte celeste 90-  horizonte  Observador en Hemisferio Norte

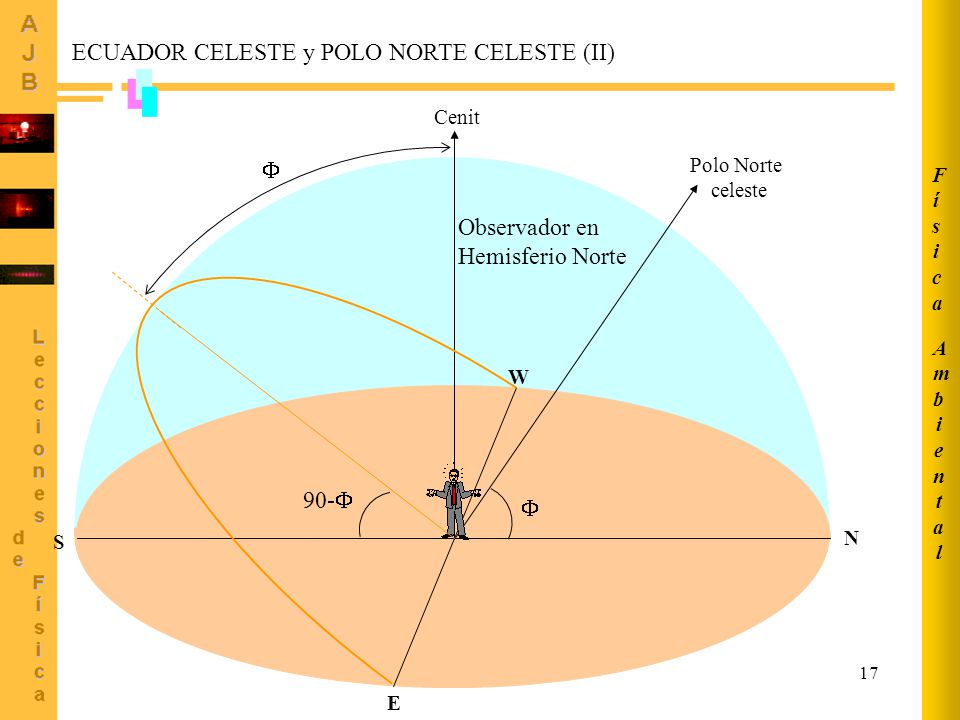

17 ECUADOR CELESTE y POLO NORTE CELESTE (II)
Ambiental Física ECUADOR CELESTE y POLO NORTE CELESTE (II) Cenit  Polo Norte celeste Observador en Hemisferio Norte S N E W 90- 

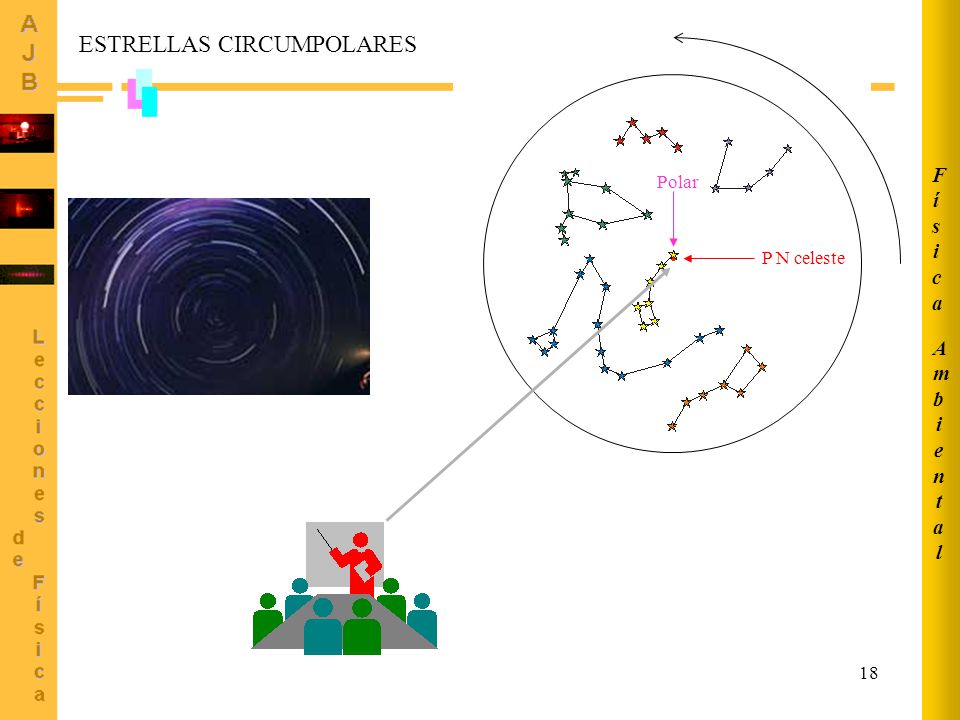

18 ESTRELLAS CIRCUMPOLARES
Ambiental Física ESTRELLAS CIRCUMPOLARES Polar P N celeste

19 ECUADOR CELESTE y POLO SUR CELESTE

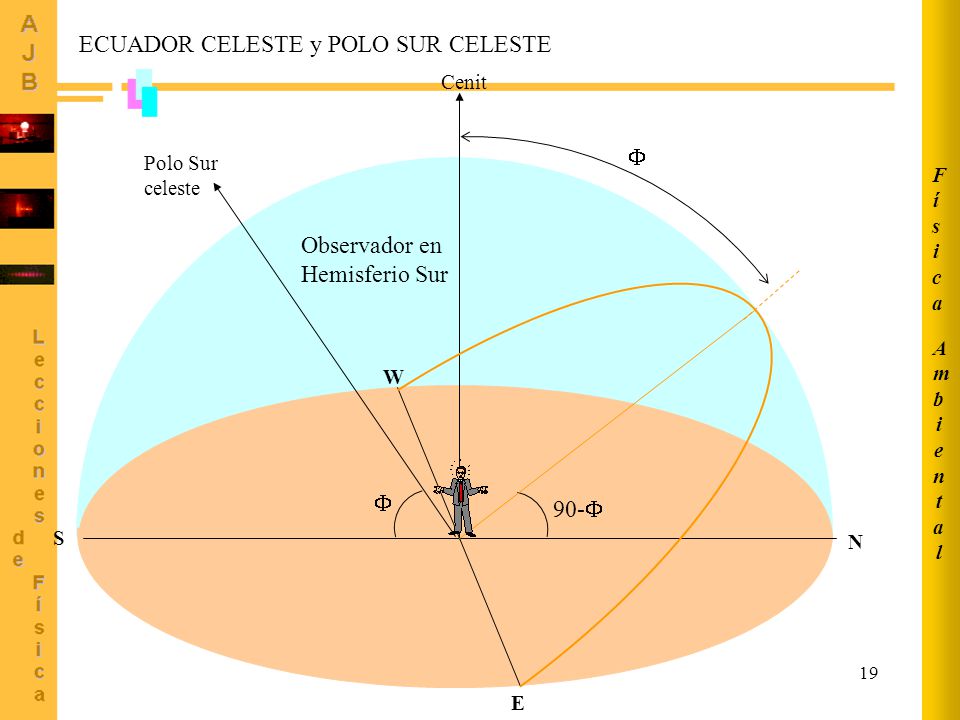

Ambiental Física ECUADOR CELESTE y POLO SUR CELESTE Cenit  Polo Sur celeste Observador en Hemisferio Sur N S E W  90-

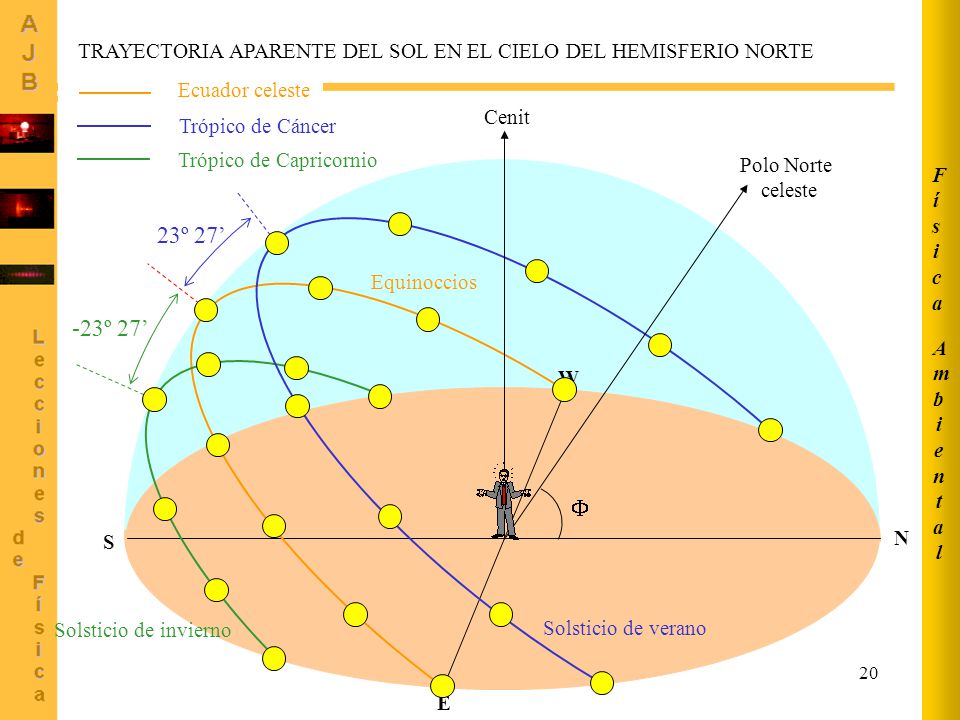

20 Ambiental Física TRAYECTORIA APARENTE DEL SOL EN EL CIELO DEL HEMISFERIO NORTE Ecuador celeste Cenit Trópico de Cáncer Trópico de Capricornio Polo Norte celeste 23º 27’ Equinoccios -23º 27’ S N E W  Solsticio de invierno Solsticio de verano

21 Día cualquiera  Observador en Hemisferio Norte  declinación

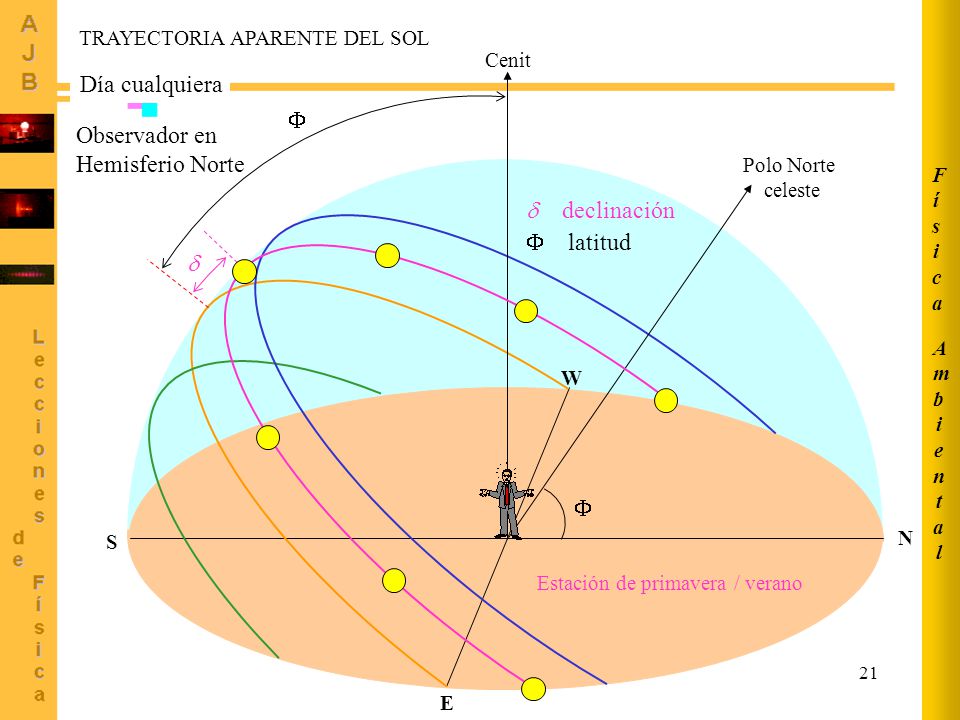

Ambiental Física TRAYECTORIA APARENTE DEL SOL Cenit Día cualquiera  Observador en Hemisferio Norte Polo Norte celeste  declinación  latitud  S N E W  Estación de primavera / verano

22 respecto a centro disco solar

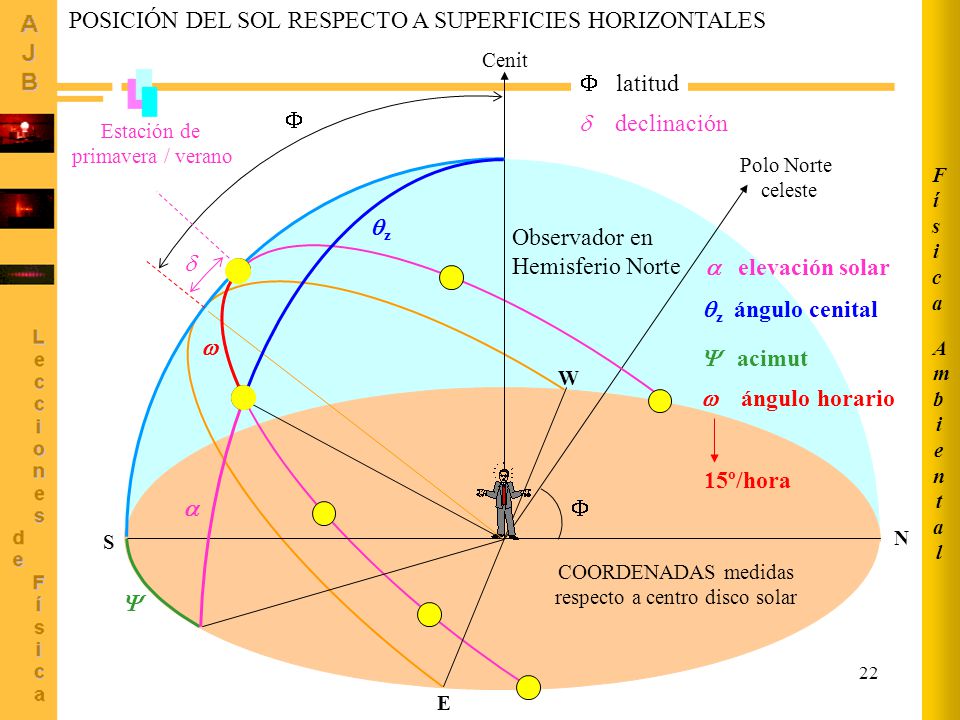

POSICIÓN DEL SOL RESPECTO A SUPERFICIES HORIZONTALES Ambiental Física Cenit  latitud   declinación Estación de primavera / verano Polo Norte celeste z  Observador en Hemisferio Norte  elevación solar z ángulo cenital   acimut S N E W  ángulo horario  15º/hora   COORDENADAS medidas respecto a centro disco solar

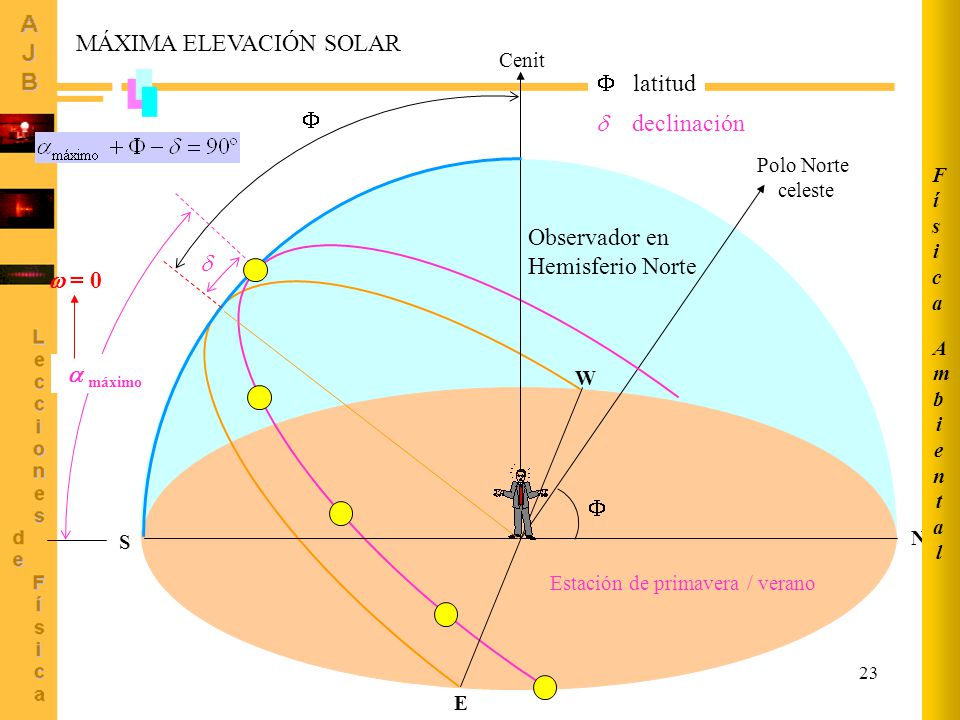

23 MÁXIMA ELEVACIÓN SOLAR
Ambiental Física MÁXIMA ELEVACIÓN SOLAR Cenit  latitud   declinación Polo Norte celeste   máximo Observador en Hemisferio Norte  = 0 S N E W  Estación de primavera / verano

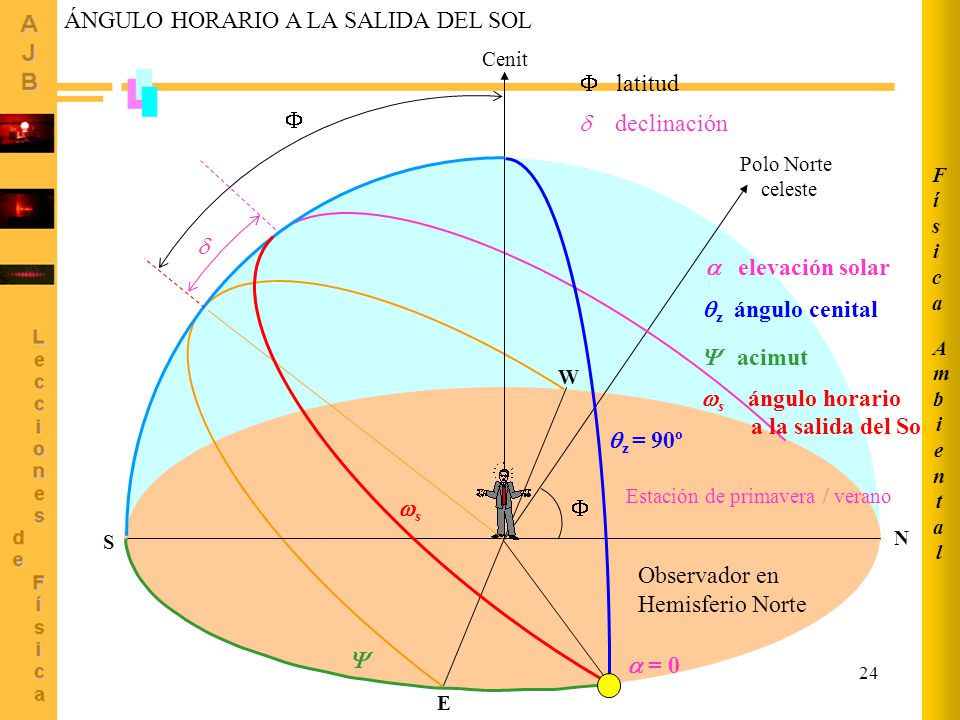

24 ÁNGULO HORARIO A LA SALIDA DEL SOL
Ambiental Física Cenit  latitud   declinación Polo Norte celeste  z = 90º  elevación solar z ángulo cenital  acimut S N E W s s ángulo horario a la salida del Sol Estación de primavera / verano   Observador en Hemisferio Norte  = 0

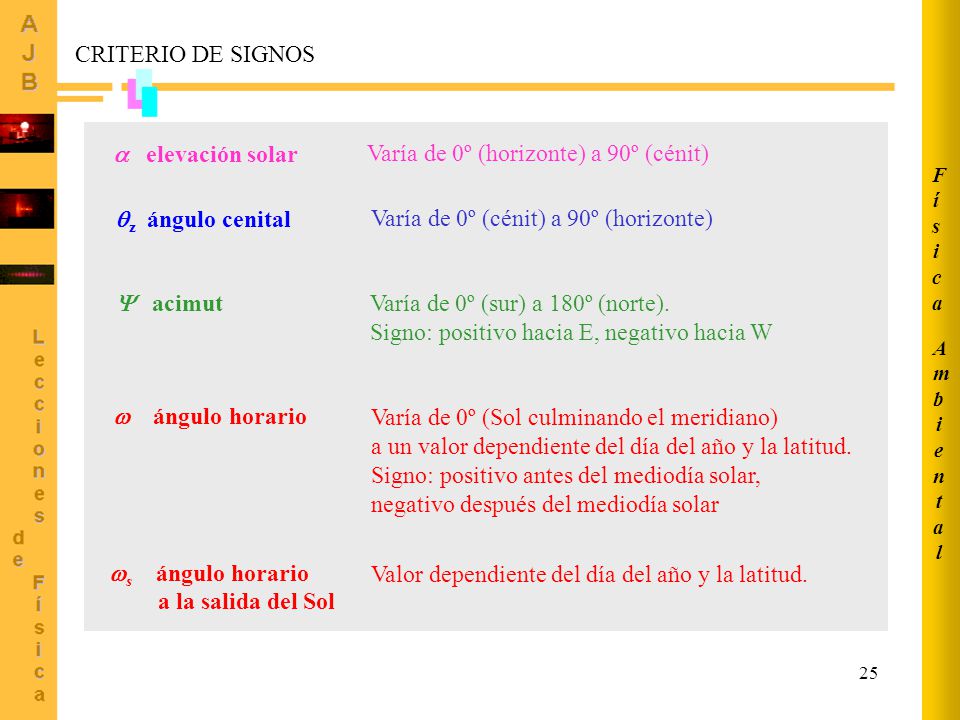

25 Varía de 0º (horizonte) a 90º (cénit)
Ambiental Física CRITERIO DE SIGNOS  elevación solar Varía de 0º (horizonte) a 90º (cénit) z ángulo cenital Varía de 0º (cénit) a 90º (horizonte)  acimut Varía de 0º (sur) a 180º (norte). Signo: positivo hacia E, negativo hacia W  ángulo horario Varía de 0º (Sol culminando el meridiano) a un valor dependiente del día del año y la latitud. Signo: positivo antes del mediodía solar, negativo después del mediodía solar s ángulo horario a la salida del Sol Valor dependiente del día del año y la latitud.

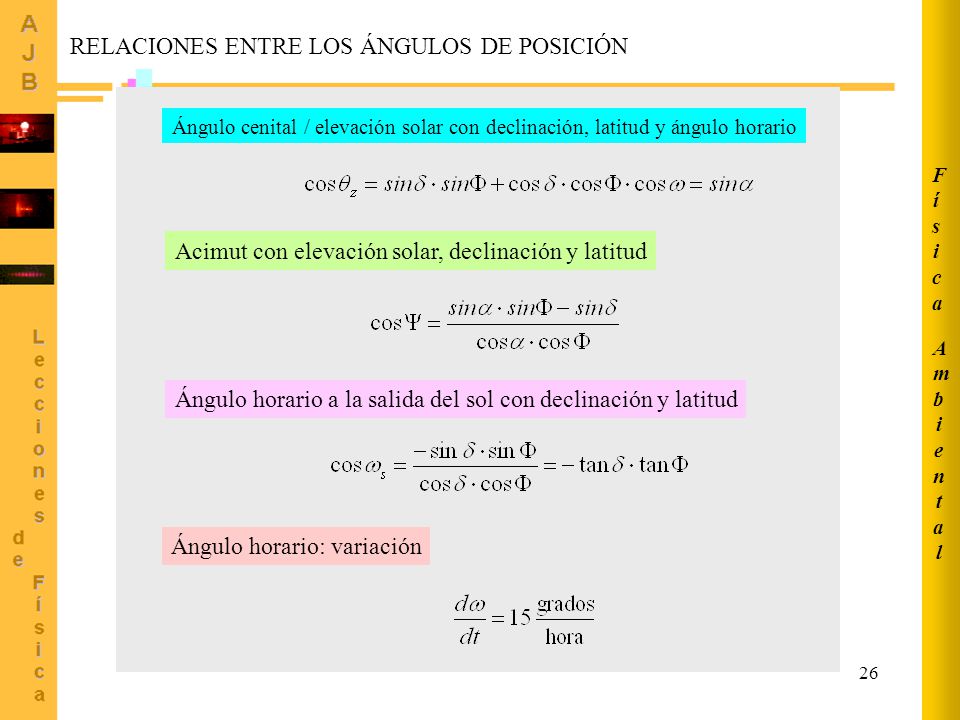

26 RELACIONES ENTRE LOS ÁNGULOS DE POSICIÓN
Ambiental Física RELACIONES ENTRE LOS ÁNGULOS DE POSICIÓN Ángulo cenital / elevación solar con declinación, latitud y ángulo horario Acimut con elevación solar, declinación y latitud Ángulo horario a la salida del sol con declinación y latitud Ángulo horario: variación

27 ESTE INTERVALO NO ES NECESARIAMENTE DE 24 h

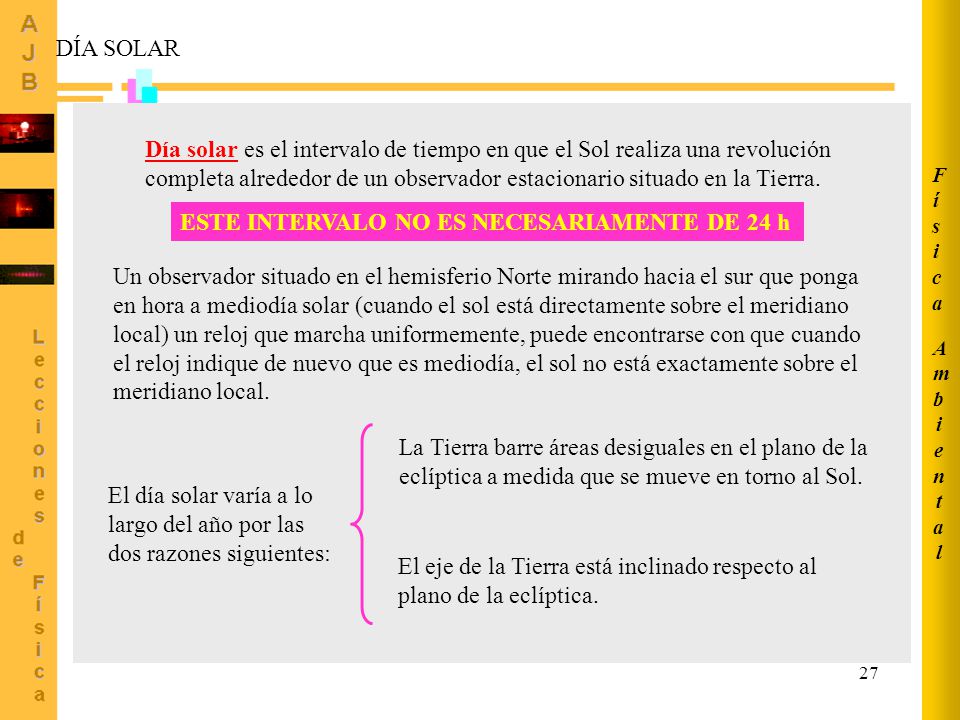

Ambiental Física DÍA SOLAR Día solar es el intervalo de tiempo en que el Sol realiza una revolución completa alrededor de un observador estacionario situado en la Tierra. ESTE INTERVALO NO ES NECESARIAMENTE DE 24 h Un observador situado en el hemisferio Norte mirando hacia el sur que ponga en hora a mediodía solar (cuando el sol está directamente sobre el meridiano local) un reloj que marcha uniformemente, puede encontrarse con que cuando el reloj indique de nuevo que es mediodía, el sol no está exactamente sobre el meridiano local. La Tierra barre áreas desiguales en el plano de la eclíptica a medida que se mueve en torno al Sol. El día solar varía a lo largo del año por las dos razones siguientes: El eje de la Tierra está inclinado respecto al plano de la eclíptica.

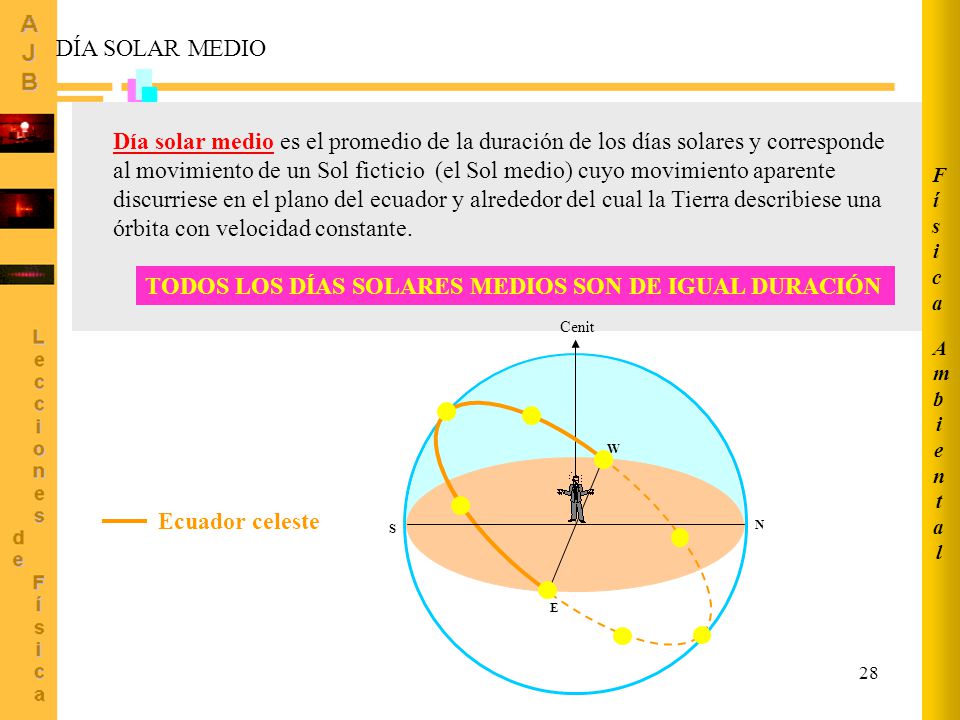

28 TODOS LOS DÍAS SOLARES MEDIOS SON DE IGUAL DURACIÓN
Ambiental Física DÍA SOLAR MEDIO Día solar medio es el promedio de la duración de los días solares y corresponde al movimiento de un Sol ficticio (el Sol medio) cuyo movimiento aparente discurriese en el plano del ecuador y alrededor del cual la Tierra describiese una órbita con velocidad constante. TODOS LOS DÍAS SOLARES MEDIOS SON DE IGUAL DURACIÓN Cenit S N E W Ecuador celeste

29 CÁLCULO DE LA ECUACIÓN DE TIEMPO: FÓRMULA DE SPENCER

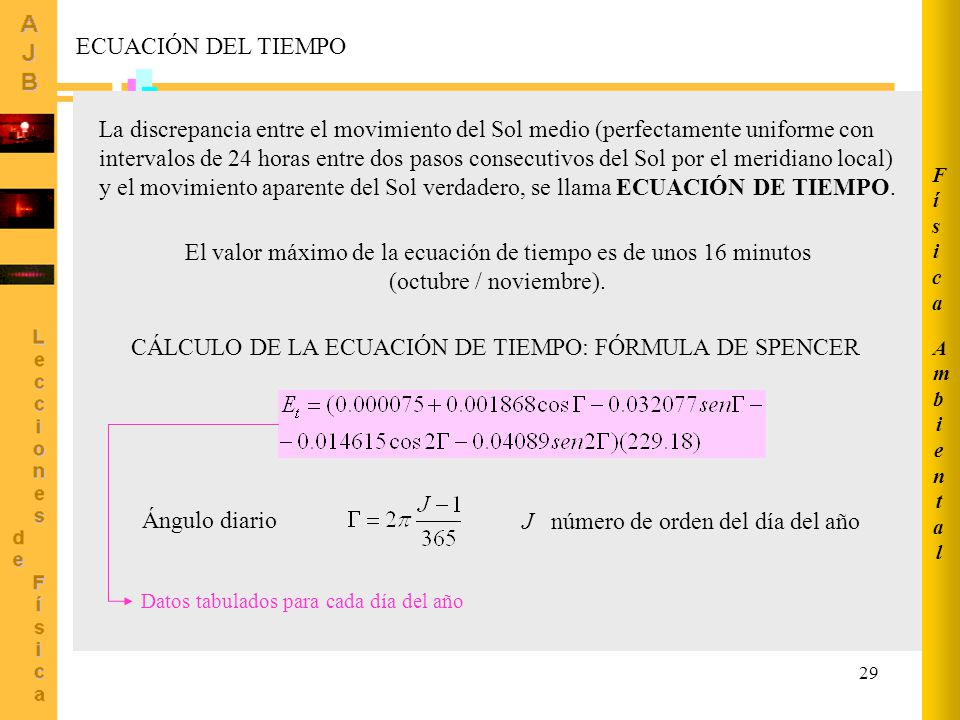

Ambiental Física ECUACIÓN DEL TIEMPO La discrepancia entre el movimiento del Sol medio (perfectamente uniforme con intervalos de 24 horas entre dos pasos consecutivos del Sol por el meridiano local) y el movimiento aparente del Sol verdadero, se llama ECUACIÓN DE TIEMPO. El valor máximo de la ecuación de tiempo es de unos 16 minutos (octubre / noviembre). CÁLCULO DE LA ECUACIÓN DE TIEMPO: FÓRMULA DE SPENCER Datos tabulados para cada día del año Ángulo diario J número de orden del día del año

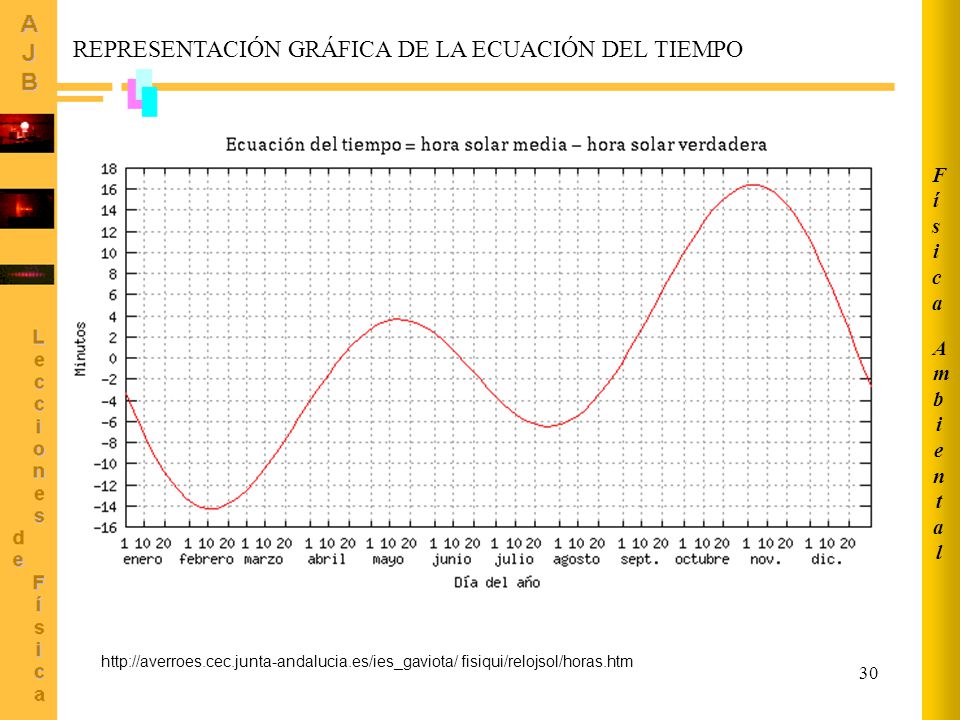

30 REPRESENTACIÓN GRÁFICA DE LA ECUACIÓN DEL TIEMPO
Ambiental Física REPRESENTACIÓN GRÁFICA DE LA ECUACIÓN DEL TIEMPO fisiqui/relojsol/horas.htm

31 DETERMINACIÓN DE LA HORA: HORA GMT
Ambiental Física DETERMINACIÓN DE LA HORA: HORA GMT GMT = Greenwich Mean Time Es la hora de Greenwich dada por el movimiento ficticio del Sol medio. 0º Se cuenta a partir de medianoche, cuando el Sol medio pasa por el meridiano inferior de Greenwich. Cuando el Sol medio pasa por el meridiano superior de Greenwich es mediodía: GMT = 12:00:00

32 DETERMINACIÓN DE LA HORA: TIEMPO UNIVERSAL

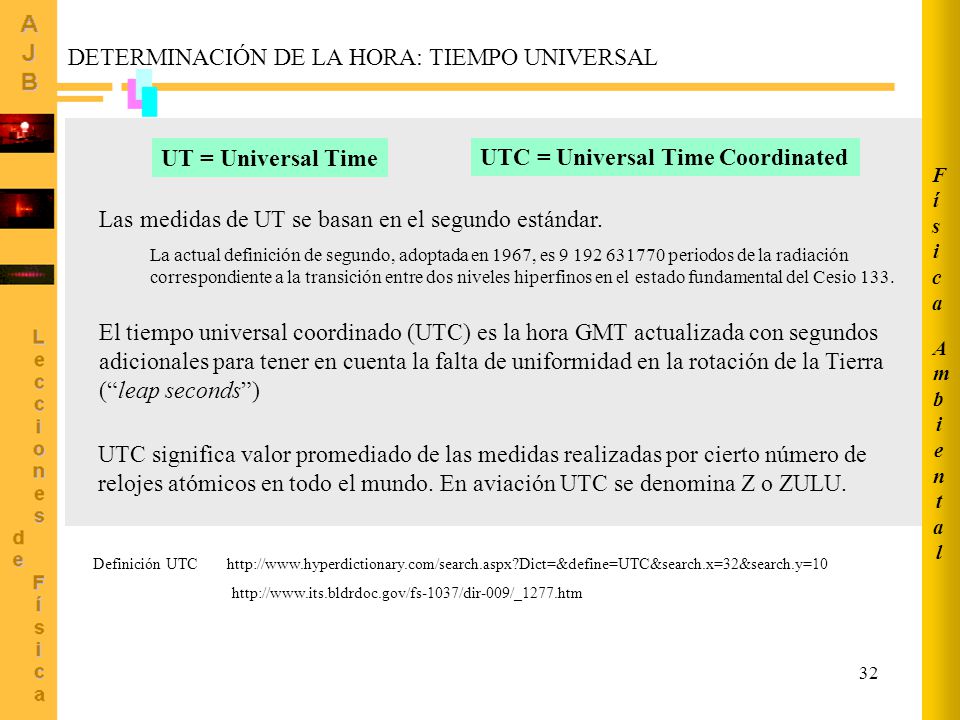

Ambiental Física DETERMINACIÓN DE LA HORA: TIEMPO UNIVERSAL UT = Universal Time UTC = Universal Time Coordinated Las medidas de UT se basan en el segundo estándar. La actual definición de segundo, adoptada en 1967, es periodos de la radiación correspondiente a la transición entre dos niveles hiperfinos en el estado fundamental del Cesio 133. El tiempo universal coordinado (UTC) es la hora GMT actualizada con segundos adicionales para tener en cuenta la falta de uniformidad en la rotación de la Tierra (“leap seconds”) UTC significa valor promediado de las medidas realizadas por cierto número de relojes atómicos en todo el mundo. En aviación UTC se denomina Z o ZULU. Definición UTC

33 DETERMINACIÓN DE LA HORA: OBSERVATORIO DE GREENWICH
Ambiental Física DETERMINACIÓN DE LA HORA: OBSERVATORIO DE GREENWICH

34 UTC = 12:00:00 GMT = 12:00:00 UTC = 00:00:00 GMT = 00:00:00

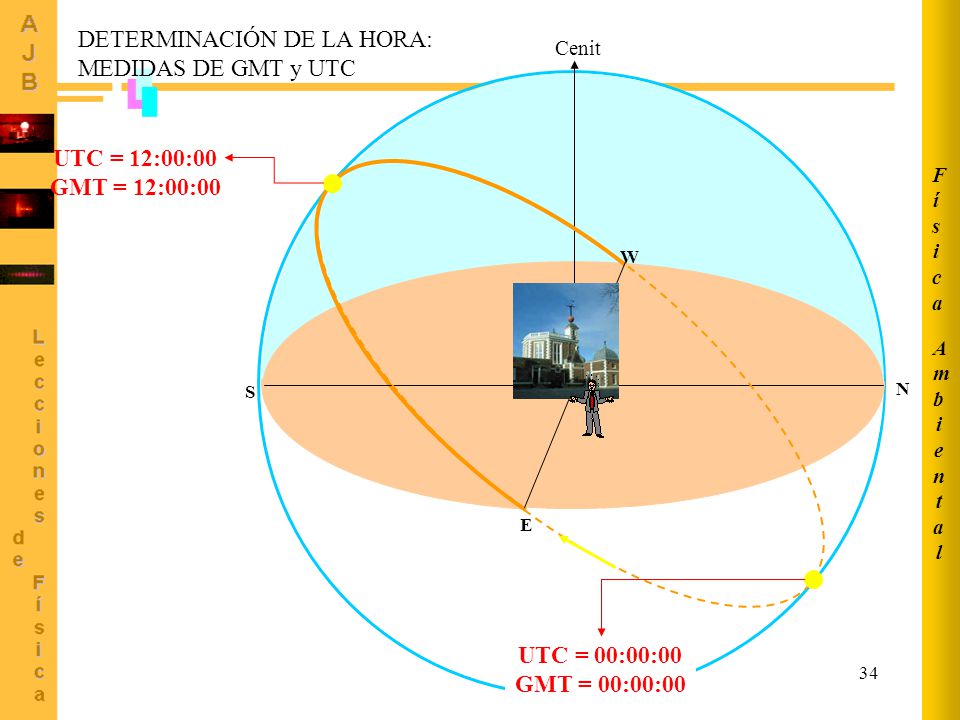

Ambiental Física DETERMINACIÓN DE LA HORA: MEDIDAS DE GMT y UTC Cenit S N E W UTC = 12:00:00 GMT = 12:00:00 UTC = 00:00:00 GMT = 00:00:00

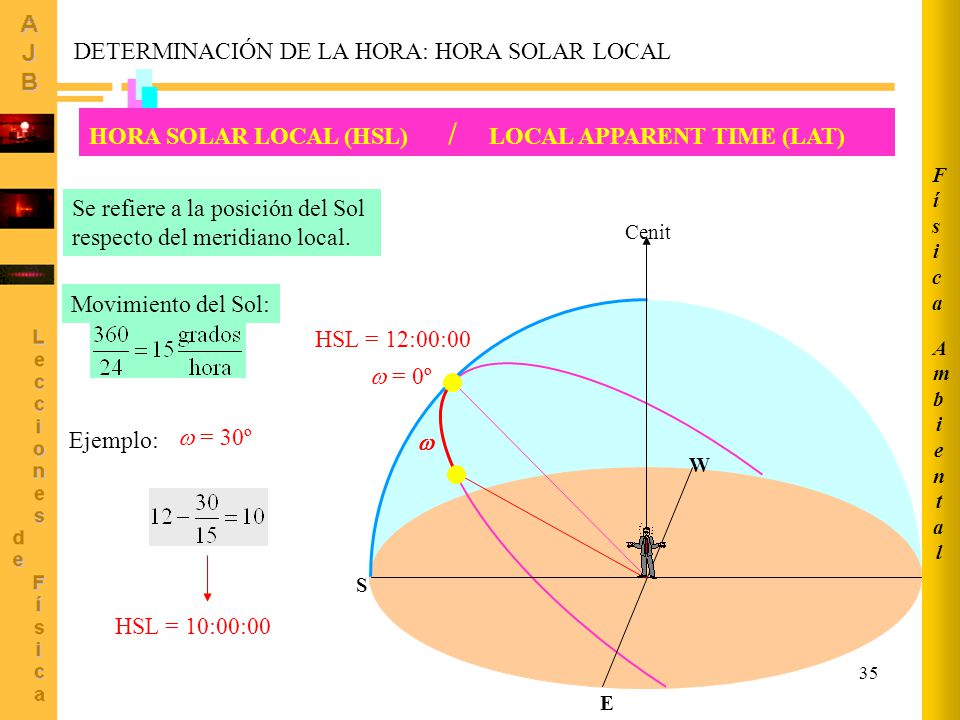

35 DETERMINACIÓN DE LA HORA: HORA SOLAR LOCAL
Ambiental Física DETERMINACIÓN DE LA HORA: HORA SOLAR LOCAL HORA SOLAR LOCAL (HSL) / LOCAL APPARENT TIME (LAT) Se refiere a la posición del Sol respecto del meridiano local. Cenit Movimiento del Sol: HSL = 12:00:00  = 0º Ejemplo:  = 30º  S N E W HSL = 10:00:00

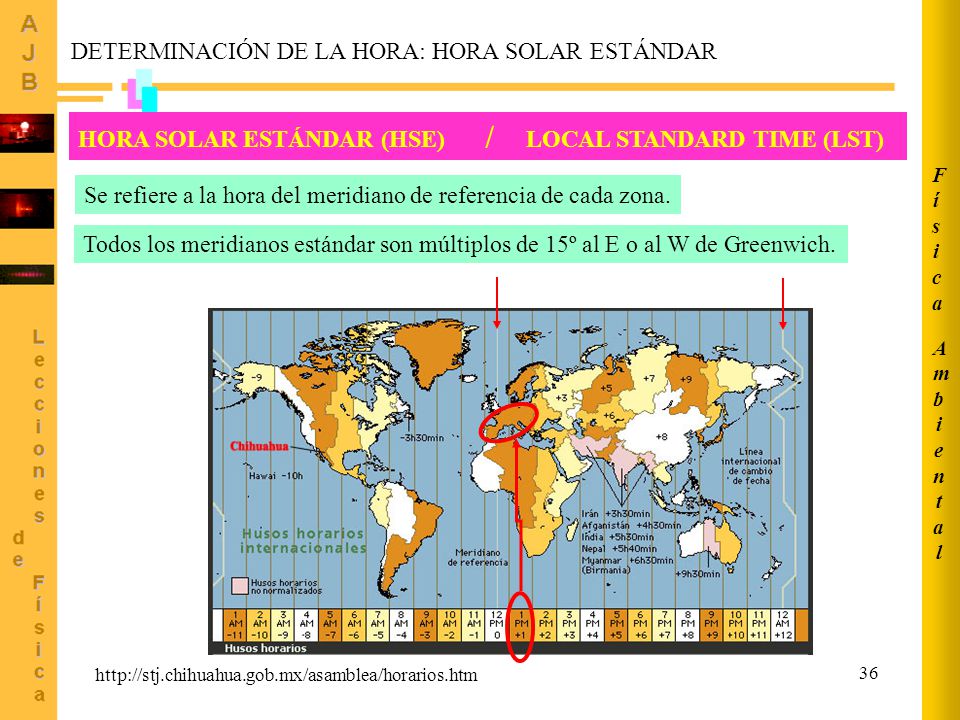

36 DETERMINACIÓN DE LA HORA: HORA SOLAR ESTÁNDAR
Ambiental Física DETERMINACIÓN DE LA HORA: HORA SOLAR ESTÁNDAR HORA SOLAR ESTÁNDAR (HSE) / LOCAL STANDARD TIME (LST) Se refiere a la hora del meridiano de referencia de cada zona. Todos los meridianos estándar son múltiplos de 15º al E o al W de Greenwich.

37 DETERMINACIÓN DE LA HORA: HORA SOLAR ESTÁNDAR (II)
Ambiental Física DETERMINACIÓN DE LA HORA: HORA SOLAR ESTÁNDAR (II) Relación entre hora solar local y hora solar estándar HSE = HSL - 4·(Ls-Le) - Et Corrección de longitud Ecuación de tiempo (minutos) Ls Longitud meridiano estándar Le Longitud meridiano del lugar Movimiento aparente del Sol 15 grados / hora 4 min / grado Ls, Le >0 hacia W <0 hacia E HSL = HSE + 4·(Ls-Le) + Et En grados Corrección longitud en minutos

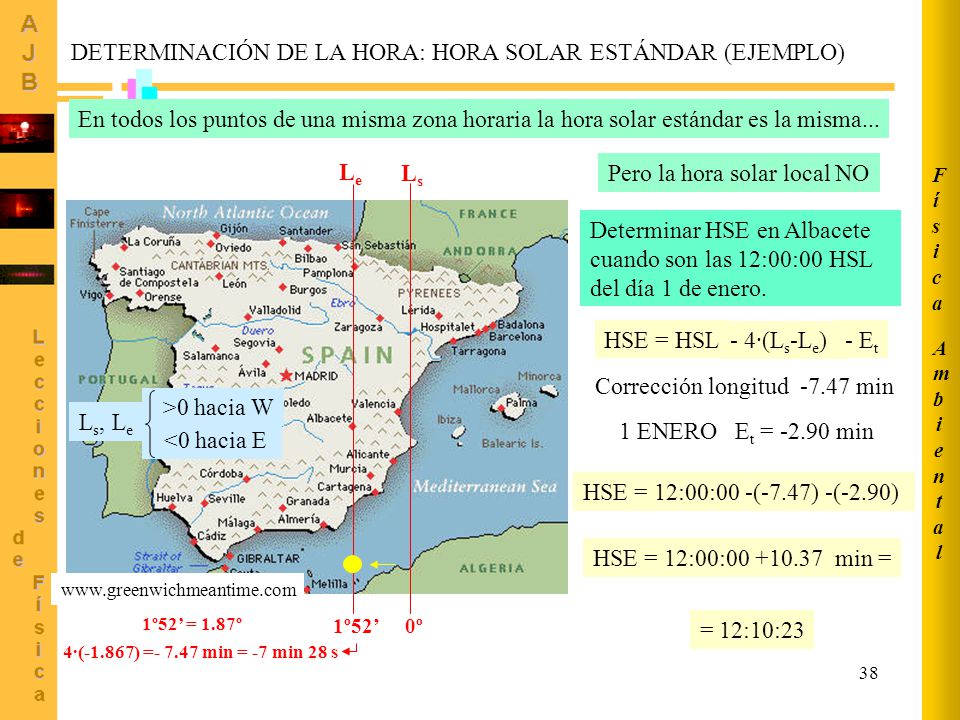

38 DETERMINACIÓN DE LA HORA: HORA SOLAR ESTÁNDAR (EJEMPLO)
Ambiental Física DETERMINACIÓN DE LA HORA: HORA SOLAR ESTÁNDAR (EJEMPLO) En todos los puntos de una misma zona horaria la hora solar estándar es la misma... Le Ls Pero la hora solar local NO 1º52’ 0º Determinar HSE en Albacete cuando son las 12:00:00 HSL del día 1 de enero. HSE = HSL - 4·(Ls-Le) - Et Corrección longitud min Ls, Le >0 hacia W <0 hacia E 1 ENERO Et = min HSE = 12:00:00 -(-7.47) -(-2.90) HSE = 12:00: min = 1º52’ = 1.87º = 12:10:23 4·(-1.867) = min = -7 min 28 s

39 DETERMINACIÓN DE LA HORA: HORA SOLAR ESTÁNDAR (EJEMPLO 2)

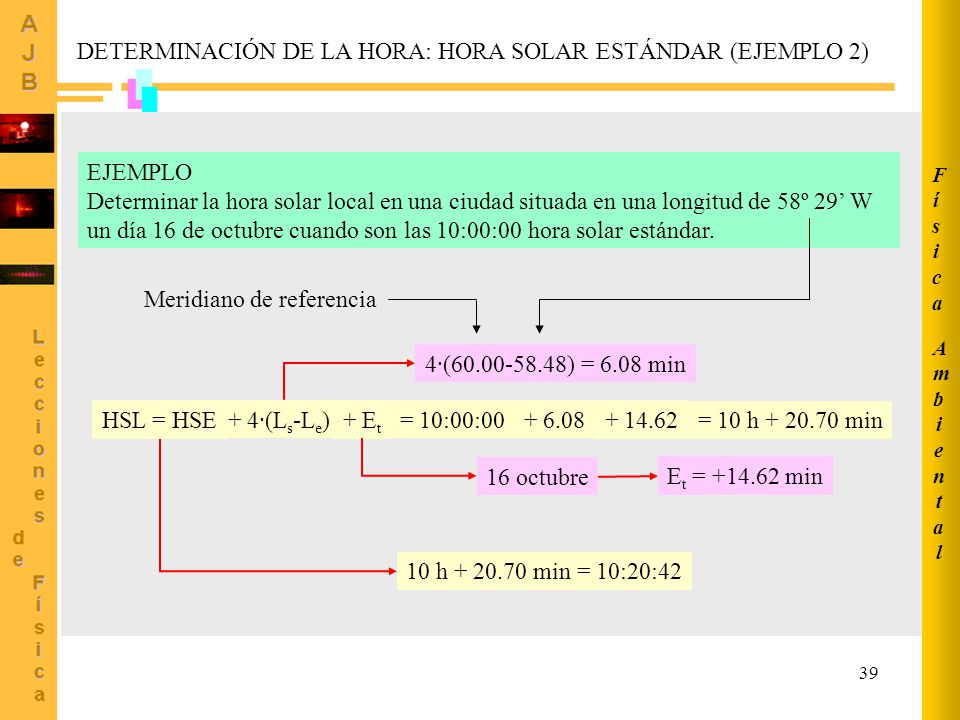

Ambiental Física DETERMINACIÓN DE LA HORA: HORA SOLAR ESTÁNDAR (EJEMPLO 2) EJEMPLO Determinar la hora solar local en una ciudad situada en una longitud de 58º 29’ W un día 16 de octubre cuando son las 10:00:00 hora solar estándar. Meridiano de referencia 4·( ) = 6.08 min HSL = HSE + 4·(Ls-Le) + Et = 10:00:00 + 6.08 = 10 h min 10 h min = 10:20:42 16 octubre Et = min

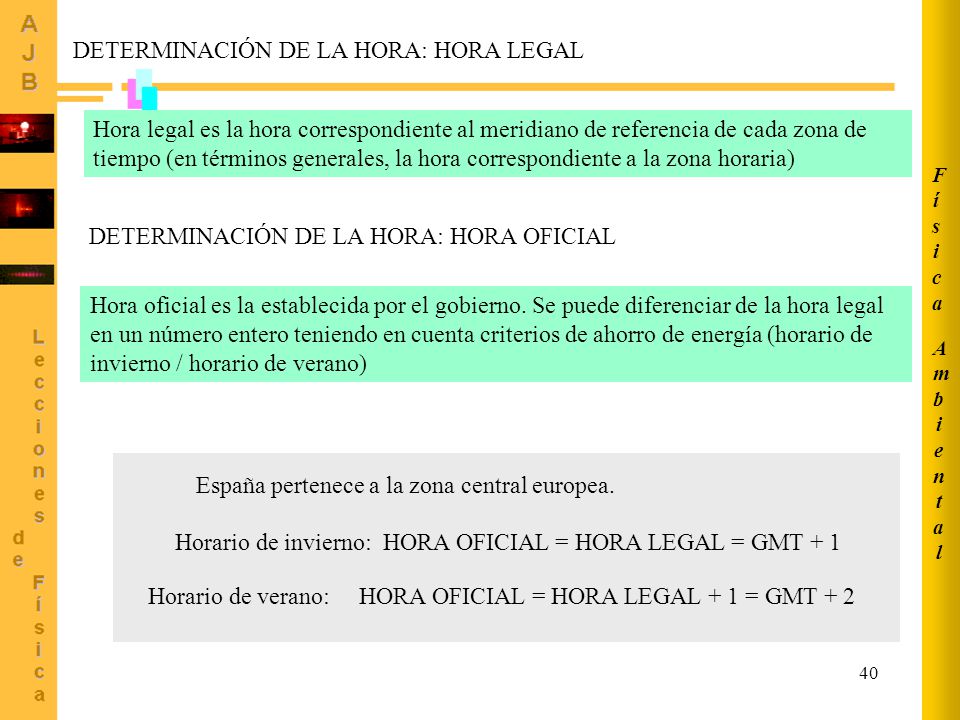

40 DETERMINACIÓN DE LA HORA: HORA LEGAL
Ambiental Física DETERMINACIÓN DE LA HORA: HORA LEGAL Hora legal es la hora correspondiente al meridiano de referencia de cada zona de tiempo (en términos generales, la hora correspondiente a la zona horaria) DETERMINACIÓN DE LA HORA: HORA OFICIAL Hora oficial es la establecida por el gobierno. Se puede diferenciar de la hora legal en un número entero teniendo en cuenta criterios de ahorro de energía (horario de invierno / horario de verano) España pertenece a la zona central europea. Horario de invierno: HORA OFICIAL = HORA LEGAL = GMT + 1 Horario de verano: HORA OFICIAL = HORA LEGAL + 1 = GMT + 2

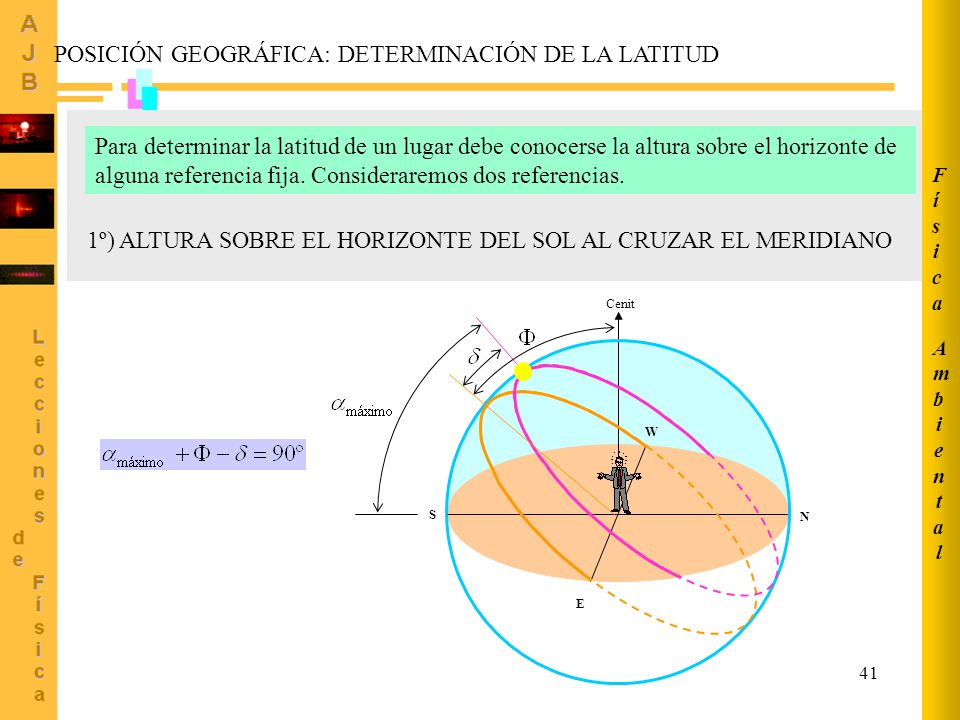

41 POSICIÓN GEOGRÁFICA: DETERMINACIÓN DE LA LATITUD
Ambiental Física POSICIÓN GEOGRÁFICA: DETERMINACIÓN DE LA LATITUD Para determinar la latitud de un lugar debe conocerse la altura sobre el horizonte de alguna referencia fija. Consideraremos dos referencias. 1º) ALTURA SOBRE EL HORIZONTE DEL SOL AL CRUZAR EL MERIDIANO Cenit S N E W

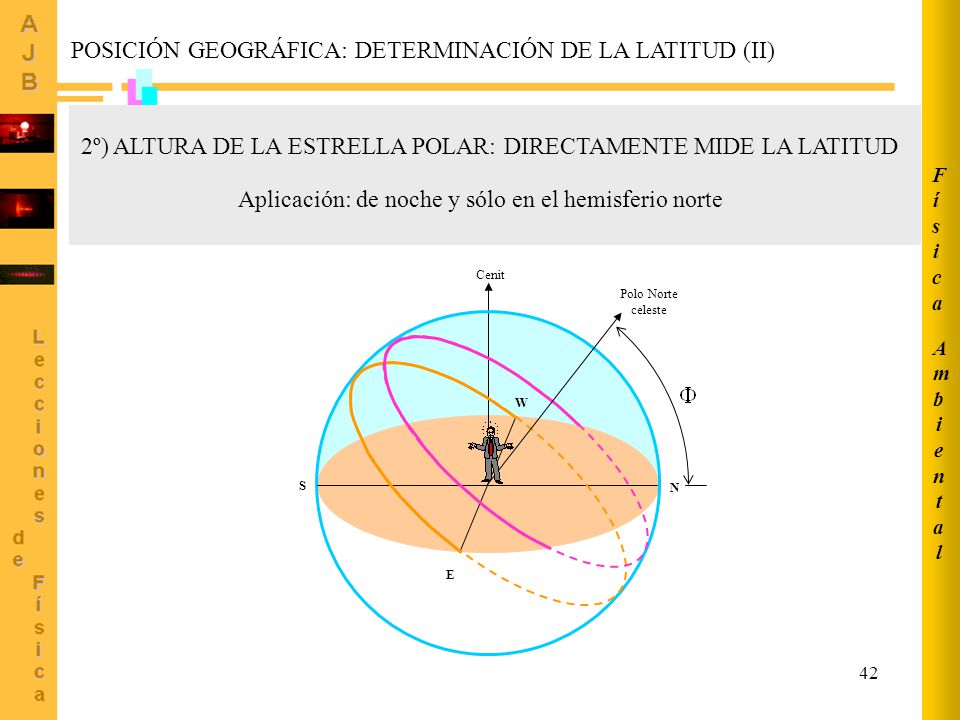

42 POSICIÓN GEOGRÁFICA: DETERMINACIÓN DE LA LATITUD (II)
Ambiental Física POSICIÓN GEOGRÁFICA: DETERMINACIÓN DE LA LATITUD (II) 2º) ALTURA DE LA ESTRELLA POLAR: DIRECTAMENTE MIDE LA LATITUD Aplicación: de noche y sólo en el hemisferio norte Cenit S N E W Polo Norte celeste

43 POSICIÓN GEOGRÁFICA: DETERMINACIÓN DE LA LONGITUD

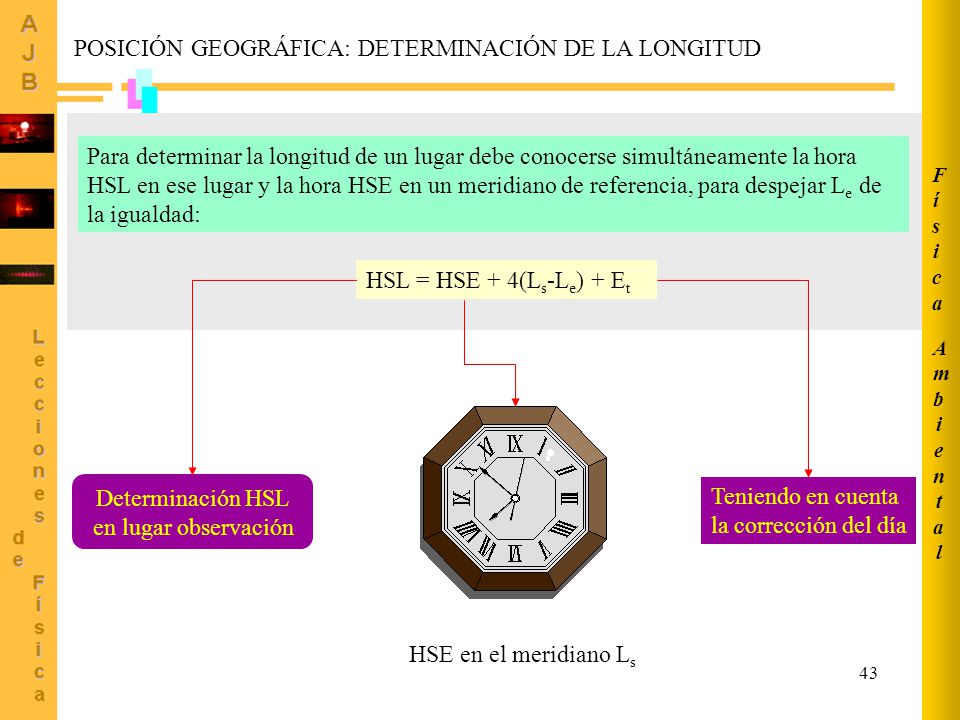

Ambiental Física POSICIÓN GEOGRÁFICA: DETERMINACIÓN DE LA LONGITUD Para determinar la longitud de un lugar debe conocerse simultáneamente la hora HSL en ese lugar y la hora HSE en un meridiano de referencia, para despejar Le de la igualdad: HSL = HSE + 4(Ls-Le) + Et Determinación HSL en lugar observación Teniendo en cuenta la corrección del día HSE en el meridiano Ls

44 POSICIÓN GEOGRÁFICA: DETERMINACIÓN DE LA LONGITUD. SIGNOS
Ambiental Física POSICIÓN GEOGRÁFICA: DETERMINACIÓN DE LA LONGITUD. SIGNOS HSL = HSE + 4(Ls-Le) + Et grados minutos HSL – HSE – Et = 4 (Ls-Le) = L 4 (Ls-Le) = HSL – HSE – Et minutos minutos/grado Ls Le Le Ls L < 0 L > 0 W E W E

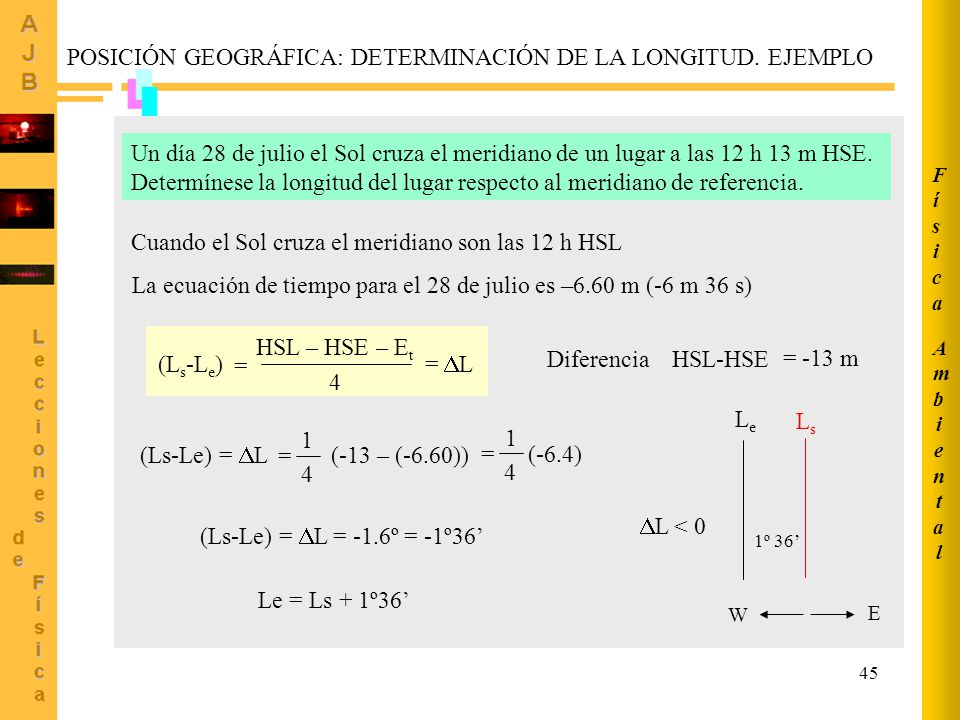

45 POSICIÓN GEOGRÁFICA: DETERMINACIÓN DE LA LONGITUD. EJEMPLO
Ambiental Física POSICIÓN GEOGRÁFICA: DETERMINACIÓN DE LA LONGITUD. EJEMPLO Un día 28 de julio el Sol cruza el meridiano de un lugar a las 12 h 13 m HSE. Determínese la longitud del lugar respecto al meridiano de referencia. Cuando el Sol cruza el meridiano son las 12 h HSL La ecuación de tiempo para el 28 de julio es –6.60 m (-6 m 36 s) HSL – HSE – Et = 4 (Ls-Le) = L Diferencia HSL-HSE = -13 m Le Ls 1 4 = (-6.4) 1 4 = (Ls-Le) = L (-13 – (-6.60)) L < 0 (Ls-Le) = L = -1.6º = -1º36’ 1º 36’ Le = Ls + 1º36’ W E

46 DURACIÓN DEL DÍA (HORA DE SALIDA Y PUESTA DE SOL)
Ambiental Física DURACIÓN DEL DÍA (HORA DE SALIDA Y PUESTA DE SOL) El máximo de horas de sol posible en un día es el doble de Faltan correcciones S N E W Cenit HSL = 12:00:00 El Sol se pone a las  = 0º s Duración del día (horas) OCASO ORTO El Sol sale a las

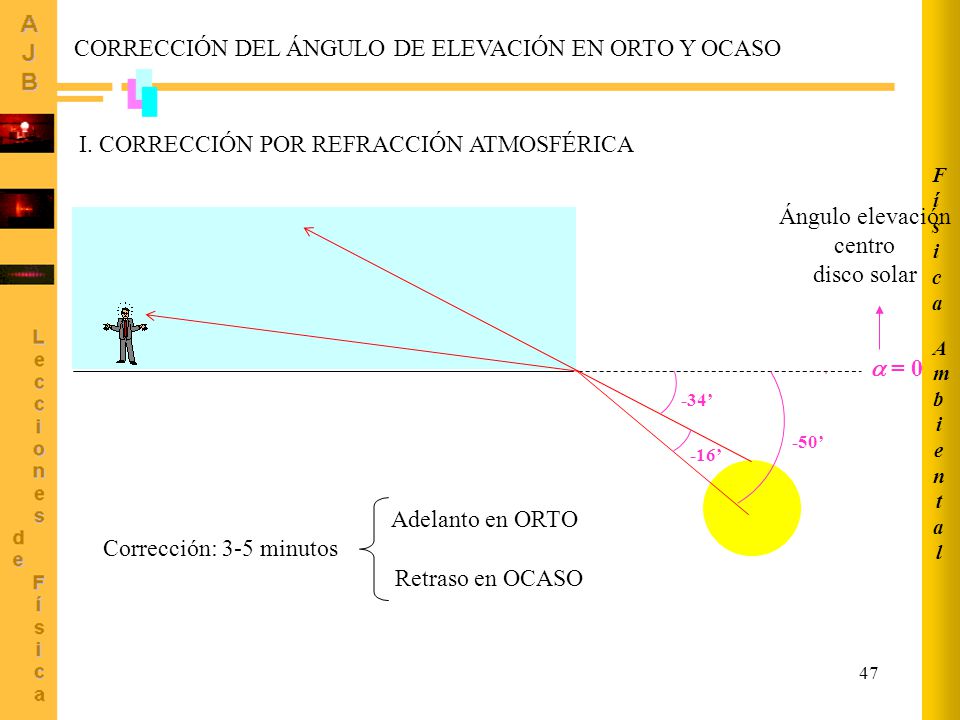

47 CORRECCIÓN DEL ÁNGULO DE ELEVACIÓN EN ORTO Y OCASO
Ambiental Física CORRECCIÓN DEL ÁNGULO DE ELEVACIÓN EN ORTO Y OCASO I. CORRECCIÓN POR REFRACCIÓN ATMOSFÉRICA Ángulo elevación centro disco solar  = 0 -16’ -34’ -50’ -16’ Adelanto en ORTO Retraso en OCASO Corrección: 3-5 minutos

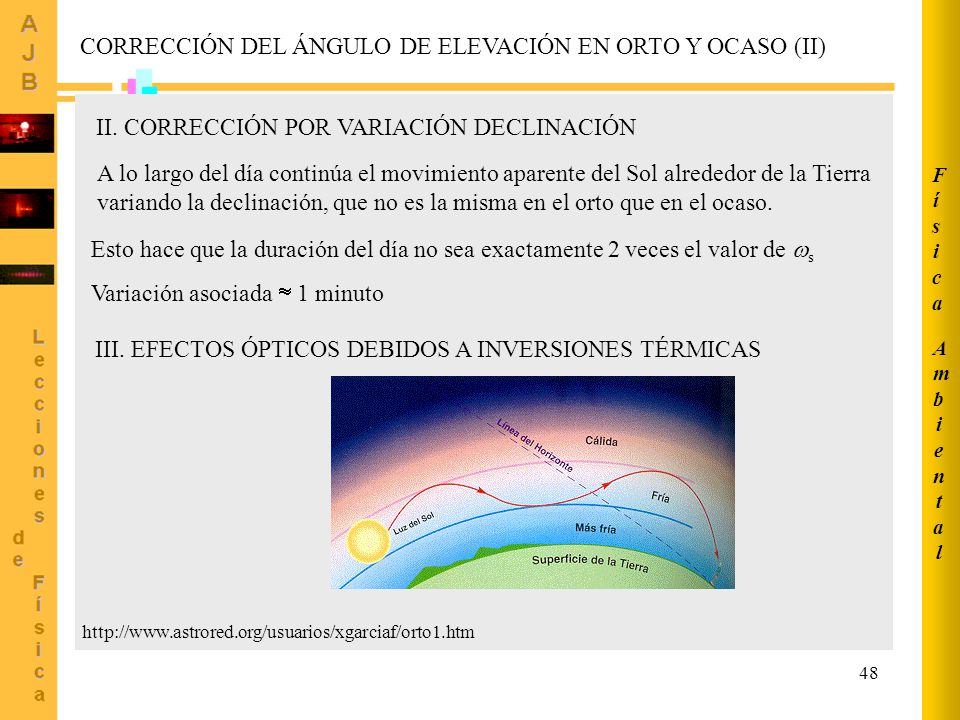

48 CORRECCIÓN DEL ÁNGULO DE ELEVACIÓN EN ORTO Y OCASO (II)
Ambiental Física CORRECCIÓN DEL ÁNGULO DE ELEVACIÓN EN ORTO Y OCASO (II) II. CORRECCIÓN POR VARIACIÓN DECLINACIÓN A lo largo del día continúa el movimiento aparente del Sol alrededor de la Tierra variando la declinación, que no es la misma en el orto que en el ocaso. Esto hace que la duración del día no sea exactamente 2 veces el valor de s Variación asociada  1 minuto III. EFECTOS ÓPTICOS DEBIDOS A INVERSIONES TÉRMICAS

49 BIBLIOGRAFÍA y DOCUMENTACIÓN

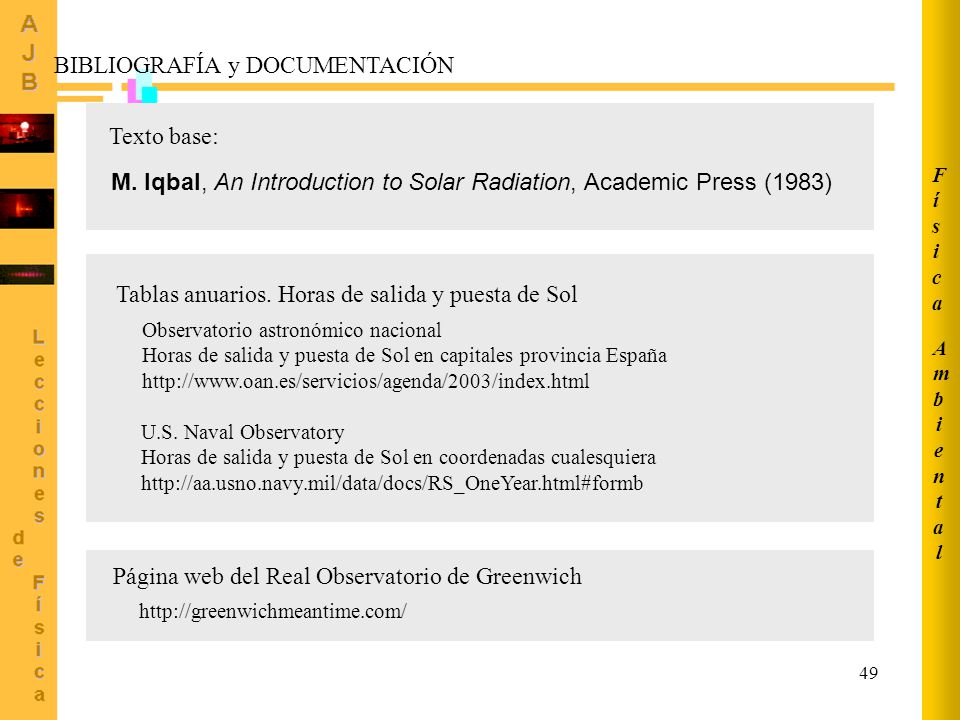

Ambiental Física BIBLIOGRAFÍA y DOCUMENTACIÓN Texto base: M. Iqbal, An Introduction to Solar Radiation, Academic Press (1983) Tablas anuarios. Horas de salida y puesta de Sol Observatorio astronómico nacional Horas de salida y puesta de Sol en capitales provincia España U.S. Naval Observatory Horas de salida y puesta de Sol en coordenadas cualesquiera Página web del Real Observatorio de Greenwich

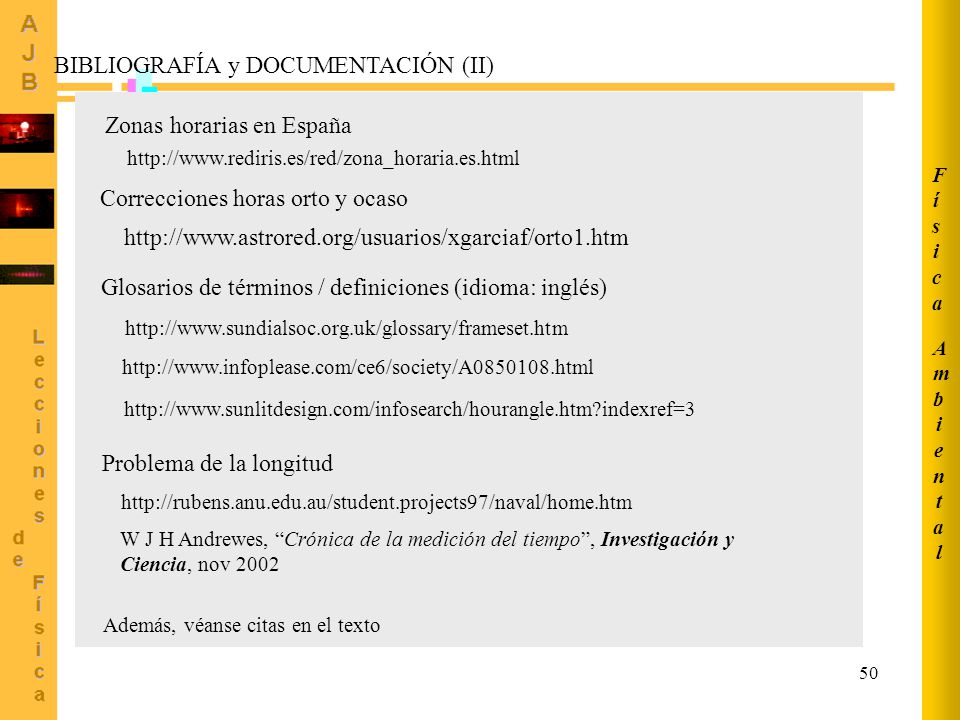

50 BIBLIOGRAFÍA y DOCUMENTACIÓN (II)
Ambiental Física BIBLIOGRAFÍA y DOCUMENTACIÓN (II) Zonas horarias en España Correcciones horas orto y ocaso Glosarios de términos / definiciones (idioma: inglés) Problema de la longitud W J H Andrewes, “Crónica de la medición del tiempo”, Investigación y Ciencia, nov 2002 Además, véanse citas en el texto
