1 Lineas y puntos principales sobre la esfera celeste Sistemas de coordenadastema 3.

Presentaciones similares


Presentación del tema: "1 Lineas y puntos principales sobre la esfera celeste Sistemas de coordenadastema 3."— Transcripción de la presentación:

1 1 Lineas y puntos principales sobre la esfera celeste Sistemas de coordenadastema 3

2 2 Eje X. Hacia el sur Eje Y. Hacia el Oeste Eje Z. Hacia el zenit Plano fundamental: Horizonte A: Acimut (0-360 desde S hacia W) h: altura (-90,90) A,h varían por la rotación Terrestre Coordenadas Horizontalestema 3

3 3 Zenit-nadir: Dirección de la linea de la plomada por el centro de la esfera. Norte-Sur: Intersección del plano meridiano con el Horizonte Este-Oeste: Intersección del plano Ecuador con el Horizonte Vertical. Todo plano que contiene al eje Zenit-Nadir Primer vertical: Vertical que contiene al Este y al Oeste Horizonte. Plano perpendicular al eje Zenit-Nadir por el centro de la esfera. Coordenadas Horizontalestema 3

4 4 Eje X. Hacia Q Eje Y. Hacia el Oeste Eje Z. Hacia el Polo norte celeste Plano fundamental: Ecuador H: Ángulo horario (0-360 retrógrado) : Declinación (-90,90) H varía por la rotación Terrestre Coordenadas Horariastema 3

5 5 Eje del mundo: Dirección del eje de rotación por el centro de la esfera. Meridiano celeste: Todo plano que contiene al eje del mundo Semimeridianos Superior/Inferior: Arco de meridiano celeste que contiene al Zenit/Nadir Ecuador: Plano perpendicular al eje del mundo por el centro de la esfera. Hemisferios: Cada una de las semiesferas en que el Ecuador divide a la esfera celeste. Hemisferio Norte (Boreal) contiene a P. Hemisferio Sur (Austral) contiene a P Coordenadas Horariastema 3

6 6 Lineas y puntos principales relacionados con órbita terrestre. Órbita de la Tierratema 3 Tercer planeta del Sistema solar, describe una elipse en sentido directo en torno al Sol que ocupa uno de sus focos.

7 7 Eclíptica: Plano, por el centro de la esfera, de la órbita terrestre. Oblicuidad: Ángulo que forma el plano de la Eclíptica con el Ecuador Eje de la ecliptica: recta por el centro de la esfera perpendicular al plano de la eclíptica. Meridiano eclíptico: Todo plano que contiene al eje de la eclíptica. Coluro de los Solsticios: Plano meridano ecliptico que contiene a los polos. Linea de los Equinoccios: Intersección de Ecuador y Ecliptica. Línea de los Solsticios: Intersección del la ecliptica con el coluro de los Solsticios Órbita de la Tierratema 3

8 8 Eje X. Hacia Eje Y. Sobre el ecuador a 90 0 Eje Z. Hacia el Polo norte celeste Plano fundamental: Ecuador : Ascensión recta (0-360 directo) : Declinación (-90,90) NO varían por la rotación Terrestre C. Ecuatoriales Absolutastema 3

9 9 Eje X. Hacia Eje Y. Hacia el Solsticio de verano Eje Z. Hacia el Polo norte eclíptico Plano fundamental: Eclíptica : Longitud eclíptica (0-360 directo) : Latitud eclíptica (-90,90) NO varían por la rotación Terrestre Coordenadas eclípticastema 3

10 10 Transformación de Coordenadas

11 11 Transformación de Coordenadas (A,h) (H, ) (90- ) -(90- ) Eje de giro: Y giro de ángulo i=(90- ) Tres ecuaciones equivalentes a las tres fórmulas de Bessel

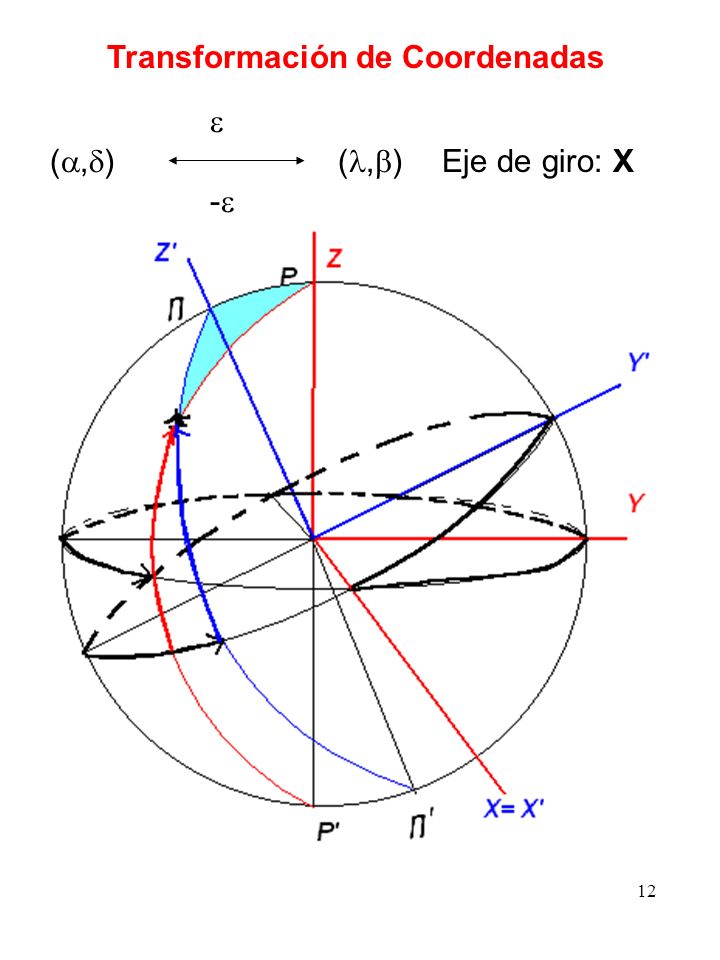

12 12 Transformación de Coordenadas (, ) - Eje de giro: X

13 13 Catálogos estelares Bases de datos con diferente información sobre objetos estelares. Se clasifican según la información que contengan en: I-Astrométricos (240 catálogos) II-Fotométricos (219) III-Espectrscópicos (190) IV-Identificación cruzada de catálogos (20) V-Datos combinados (97) VI-Miscelaneos (88) VII- Objetos no estelares (201) VIII-Fuentes de radio e infrarrojos (69) IX-Fuentes de alta energía (23). Ejemplo II/230 corresponde TASS Mark III photometric survey (2000)

14 14 tipos de CATÁLOGOS Astrométricos ABSOLUTOS: coordenadas obtenidas directamente por observación RELATIVOS: coordenadas obtenidas a partir de las absolutas por métodos fotográficos o micrométricos. Uno de los más recientes es el I/284 USNO B1.0. Catálogo del Observatorio Naval de Estados Unidos (2003). Las imágenes que utiliza pertenecen a distintas fuentes una de ellas es POSS-I placas fotográficas de Monte Palomar que cubren parte del cielo FUNDAMENTALES :R ecogen información de otros catálogos, y esta es muy precisa, uno de los mas recientes es el I/149A. Quinto catálogo fundamental (FK5).1988

15 15 CATÁLOGO FUNDAMENTAL FK5 SISTEMA DE REFERENCIA: Ecuatorial medio baricéntrico para el inicio del año ORIGEN: Baricentro del sistema Solar. EJE Z: Dirección del polo medio. PLANO FUNDAMENTAL: Ecuador medio. EJE X: Dirección del equinoccio medio. EJE Y: Formando triedro directo. Perido de tiempo NÚMERO DE ESTRELLAS: 1535 clásicas + nuevas estrellas hasta magnitud 9. Distribuidas uniformemente
