Universidad Nacional de Moquegua Universitas Universitatis CARRERA PROFESIONAL DE INGENIERA DE MINAS NIVELACIÓN CON NIVEL ELECTRÓNICO Ing. Osmar Cuentas Toledo

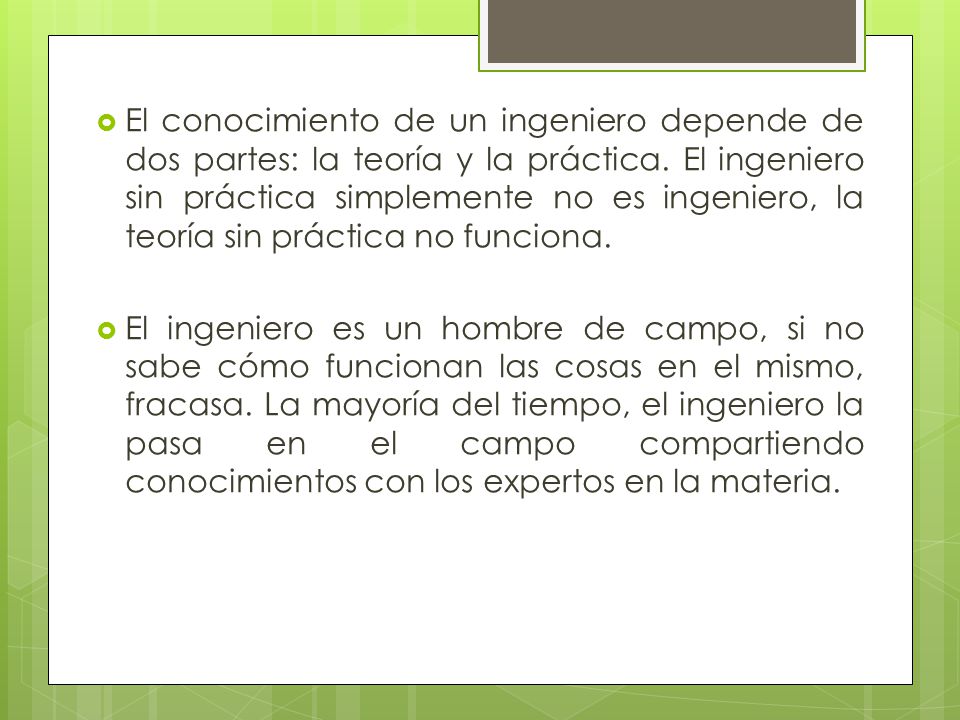

2 El conocimiento de un ingeniero depende de dos partes: la teoría y la práctica. El ingeniero sin práctica simplemente no es ingeniero, la teoría sin práctica no funciona. El ingeniero es un hombre de campo, si no sabe cómo funcionan las cosas en el mismo, fracasa. La mayoría del tiempo, el ingeniero la pasa en el campo compartiendo conocimientos con los expertos en la materia.

3 Altimetría - Nivelación.
La nivelación es un conjunto de operaciones por medio de las cuales se determina la elevación de uno o más puntos respecto a una superficie horizontal de referencia dada o imaginaria la cual es conocida como superficie.

4

5 Aplicaciones de la Nivelación
La nivelación es una operación fundamental para el ingeniero, tanto para poder confeccionar un proyecto, como para lograr replantear el mismo. Los resultados de la nivelación se utilizan: a) En el proyecto de carreteras, vías férreas, canales, obras de drenaje y sistemas de suministros de agua cuyas pendientes se adaptan en forma óptima a la topografía existente. b) En el trazo de construcciones de acuerdo con elevaciones planeadas. c) En el cálculo de volumen de terrecerías y otros materiales. d) En la investigación de las características de escurrimiento o drenaje de una región. e) En la elaboración de mapas y planos que muestren la configuración general del terreno. f) En el estudio de los movimientos de las placas de la corteza terrestre y el asentamiento de las mismas.

6 NIVEL ELECTRÓNICO DIGITAL
El nivel electrónico es un aparto que sirve para hacer levantamientos en cielo abierto y subterráneo. Además posee una buena precisión (desviación estándar para 1 km), su lectura electrónica: 1.0 mm (con Mira de Fibra de Vidrio), lectura óptica: 1.5 mm, Mínima Lectura: 1 mm/0.1mm (0.01ft/0.001ft). Prácticamente supera en condiciones a los niveles automáticos y niveles de mano.

7 CARACTERISTICAS PRINCIPALES

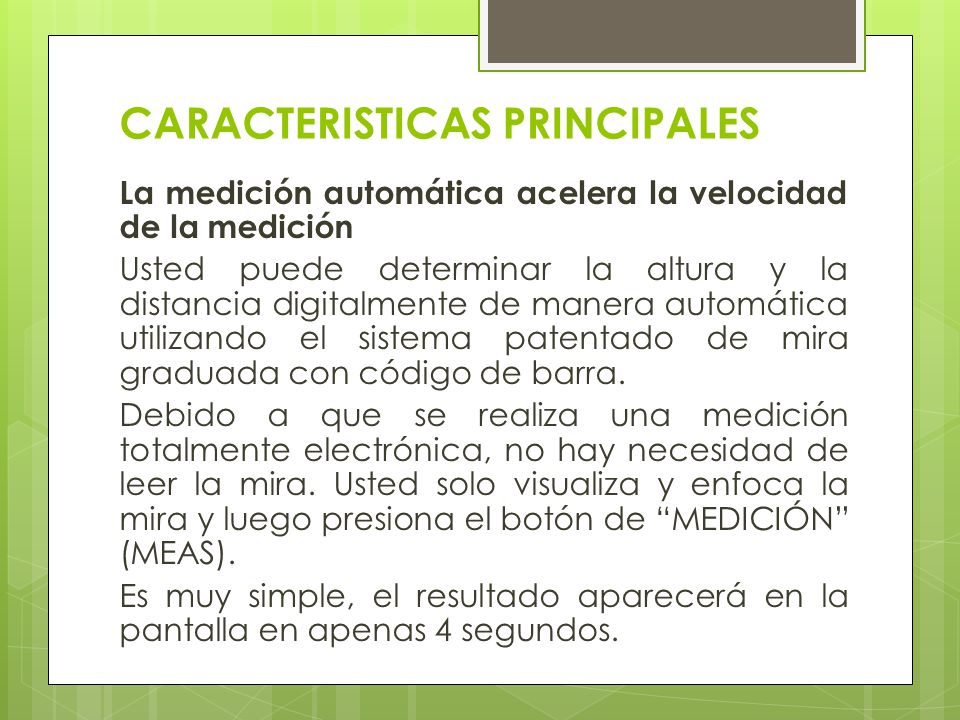

La medición automática acelera la velocidad de la medición Usted puede determinar la altura y la distancia digitalmente de manera automática utilizando el sistema patentado de mira graduada con código de barra. Debido a que se realiza una medición totalmente electrónica, no hay necesidad de leer la mira. Usted solo visualiza y enfoca la mira y luego presiona el botón de “MEDICIÓN” (MEAS). Es muy simple, el resultado aparecerá en la pantalla en apenas 4 segundos.

8 Mediciones Altamente Precisas La habilidad de medir de manera totalmente automática y la pantalla digital del DL-101/102 elimina cualquier error de lectura, errores de transcripción a la libreta de campo, y otros posibles errores humanos. Por lo tanto se obtienen datos electrónicos de medición más precisos y confiables de lo que se logra con los métodos de medición visual convencionales.

9 Nivel Digital Electrónico
Incrementa la productividad hasta en un 50% Con los modelos DL-101/102 de TOPCON los trabajos de nivelación pueden realizarse automáticamente, de manera rápida y más económica comparándolas con el desempeño de los niveles óptico mecánicos convencionales. EJEMPLO Nivel automático Nivel Digital Electrónico Tareas de medición realizadas al mes: 20 Tiempo necesario en cada tarea: 3 horas 1,5 horas Tiempo total requerido al mes: 120 horas 60 horas

10 Almacenamiento en Memoria Interna El DL-101/102 almacena todos los datos de medición en la memoria interna. La memoria interna con capacidad de 128KB permite almacenar aproximadamente 2,400 puntos. Ahora usted no tiene que transportar una tarjeta de memoria extra o colector de datos al lugar del levantamiento.

11 Función de Salida de Datos
Los niveles digitales DL- 101/102 poseen un puerto estándar RS-232C para la descarga de datos a un colector o un computador personal.

12 FUNCIONES DE OPERACIÓN/SOFTWARE · N-cantidad de mediciones
FUNCIONES DE OPERACIÓN/SOFTWARE · N-cantidad de mediciones. Para obtener el promedio del resultado y la desviación estándar · Medición de distancia horizontal. (A la mira) mide la distancia a través del código de barras de la mira · Visualización de la diferencia en elevación. Desde la “Vista atrás” a la “Vista Adelante” · Ajuste de la altura. A una elevación especifica · Repetir medición para grabación. · Modificar el número del punto. Antes de la medición “Vista Adelante” · Selección de la unidad de lectura mínima (según el modelo). (DL-101: 0.1 mm/0.01 mm, DL-102: 1 mm/0.1 mm) · Ingreso de Datos de manera Manual (tomando lecturas en modos convencionales). · Función de ingreso alfa numérico a través del teclado · Pantalla con luz (seleccionable por el usuario)

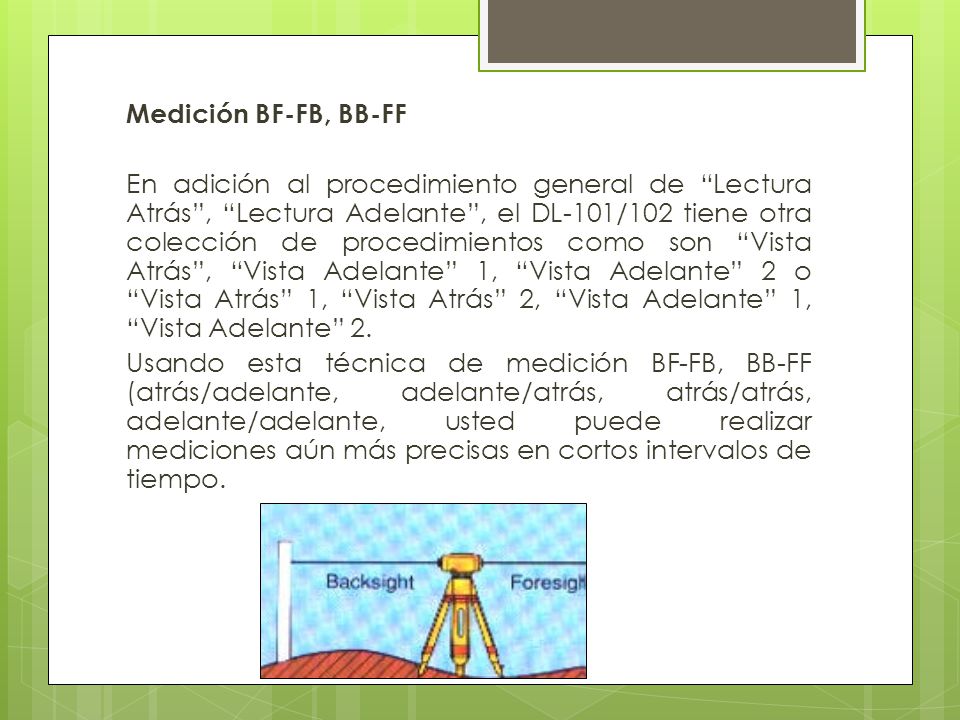

13 Medición BF-FB, BB-FF En adición al procedimiento general de “Lectura Atrás”, “Lectura Adelante”, el DL-101/102 tiene otra colección de procedimientos como son “Vista Atrás”, “Vista Adelante” 1, “Vista Adelante” 2 o “Vista Atrás” 1, “Vista Atrás” 2, “Vista Adelante” 1, “Vista Adelante” 2. Usando esta técnica de medición BF-FB, BB-FF (atrás/adelante, adelante/atrás, atrás/atrás, adelante/adelante, usted puede realizar mediciones aún más precisas en cortos intervalos de tiempo.

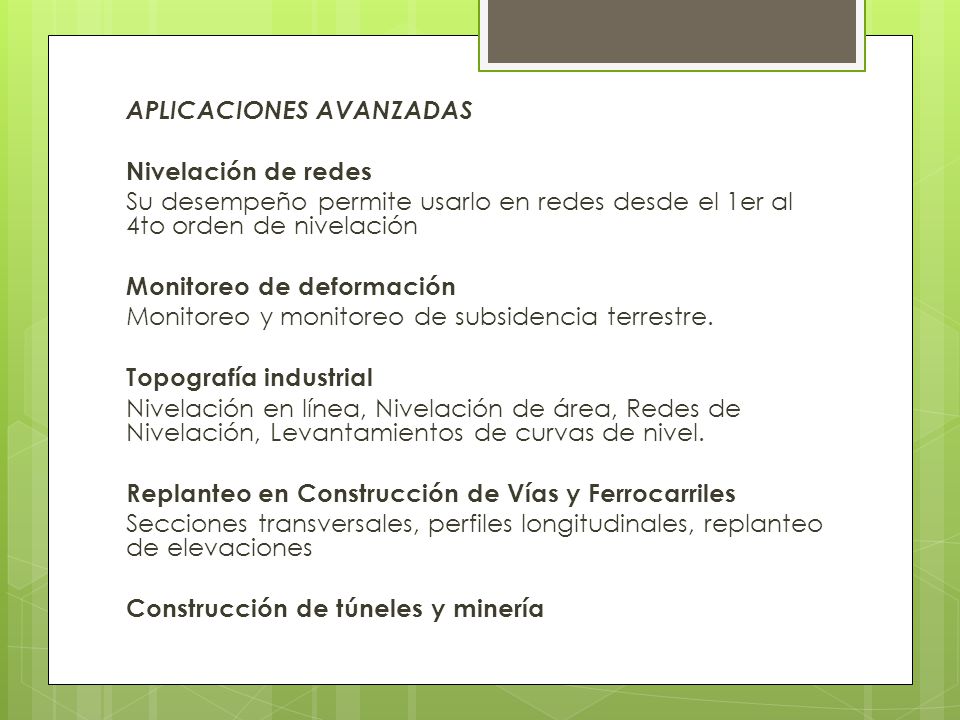

14 APLICACIONES AVANZADAS Nivelación de redes Su desempeño permite usarlo en redes desde el 1er al 4to orden de nivelación Monitoreo de deformación Monitoreo y monitoreo de subsidencia terrestre. Topografía industrial Nivelación en línea, Nivelación de área, Redes de Nivelación, Levantamientos de curvas de nivel. Replanteo en Construcción de Vías y Ferrocarriles Secciones transversales, perfiles longitudinales, replanteo de elevaciones Construcción de túneles y minería
