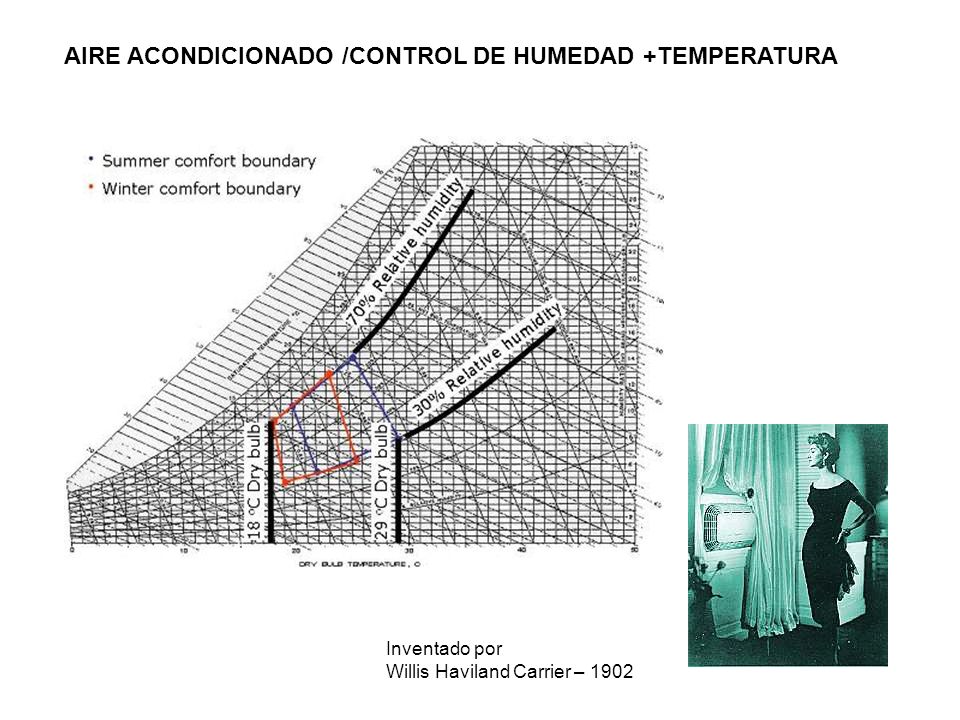

1 Inventado por Willis Haviland Carrier – 1902 AIRE ACONDICIONADO /CONTROL DE HUMEDAD +TEMPERATURA

2

3 Conducción Radiación Convección TIPOS DE TRANSFERENCIA TÉRMICA

4 La unidad estándar para medir transferencia térmica [sea frio o calor] es el BTU (British Thermal Unit. A nivel comercial, sin embargo, se utiliza la tonelada de refrigeración. La tonelada es un paradigma equivalente a la transferencia térmica necesaria para Derretir una tonelada de hielo en 24 hrs Una tonelada = 12,000 btus MEDICIÓN DE LA TRANSFERENCIA TÉRMICA

5

6

7

8

9

10

11

12

13

14

15

16 DISIPACIÓN DE CALOR AL EXTERIOR REFRIGERANTE COMPRIMIDO [CONDENSADO] REFRIGERANTE EXPANDIDO [EVAPORADO] COMPRESOR ABANICO CONTROLESAIRE FRIO HACIA LA HABITACIÓN RADIADOR DE EVAPORACIÓN RADIADOR DE CONDENSACIÓN VÁLVULA DE EXPANSIÓN ESQUEMA TÍPICO SISTEMA DE REFRIGERACION [A/C]

17 TERMOSTÁTO ELECTROMECÁNICO TÍPICO

18 Sistema Unitario [sin conductos] una sola habitacion

19

20 Sistema Unitario [con conductos] múltiples habitaciones

21 PAQUETE UNITARIO SISTEMA SPLIT UNIDAD EVAPORADORA UNIDAD CONDENSADORA ABANICO EVAPORADOR CONDENSADOR COMPRESOR TIPICA UNIDAD DE REFRIGERACIÓN [A/C] SISTEMA DE AIRE ACONDICIONADO DIVIDIDO [SPLIT SYSTEM]

22 Sistema Split [sin conductos] una sola habitacion

23 Sistema Split [con conductos] múltiples habitaciones

24

25 Sistema Chilled Water [con conductos] múltiples habitaciones

26 Cooling Tower Chiller

27 Chilled water pump Cooling tower

28

29 DISEÑO DE SISTEMAS DE A/C I.Establecer el tamaño (capacidad) de la planta de enfriamiento: volúmen del espacio incidencia solar / protección materiales /transferencia = APROX = 1 TON : 200 SQ.FT* actividad / propósito / usuarios e n f r i a m i e n t o carga termal de equipos fuga / infiltración __________________________ * Indica cómputo tasado a ojo de buen cubero II. Establecer el tamaño (capacidad) del abanico: volúmen del espacio cambios de aire requeridos carga termal (ver arriba) = APROX = 1 TON : 400 CFM* fuga / infiltración f l u j o d e a i r e __________________________ * Indica cómputo tasado a ojo de buen cubero

30 1 TONELADA [ENFRIAMIENTO] 400 CFM [FLUJO AIRE] 200 Sq. Ft. [AREA SERVIDA] A R E A / = T O N S T O N S X = C F MS A R E A x 2 = C F M S Ejemplo: 6,500 sq.ft /200 = 32 tons Ejemplo: 32 tons x 400 = 12,800 cfms Ejemplo: 6,500 sq.ft x 2 = 13,000 cfms

31 DISEÑO DE SISTEMAS DE A/C III. Establecer el tamaño de los conductos [sistema de distribución]: A partir del volúmen total de aire (Total CFMs) se establece el máximo tamaño del conducto, mediante tabla (DUCTOLATOR) Se consideran entregas de aire en cada espacio/habitación a razón de 1.66 – 2.00 cfms por pie cuadrado. Las salidas de A/C deberán entregar entre 120 y 450 cfms. (alrededor de 200 cfms preferiblemente) Conforme se distribuyen los CFMs el volúmen de aire en el ducto se va reduciendo, y consecuentemente la presión y la velocidad de flujo (Venturi) se hace necesario reducir el tamaño del ducto para recuperar presión/velocidad ante un volúmen menor. El aire que se mueve en tramos de ducto particularmente largos pierde velocidad por fricción. Se hace necesario reducir su tamaño para recuperar. (Venturi: presión = velocidad)

32

33 COMPONENTES DUCTOS DE DISTRIBUCIÓN Volume Damper Air Outlet Diffuser Butterfly Damper

34

35

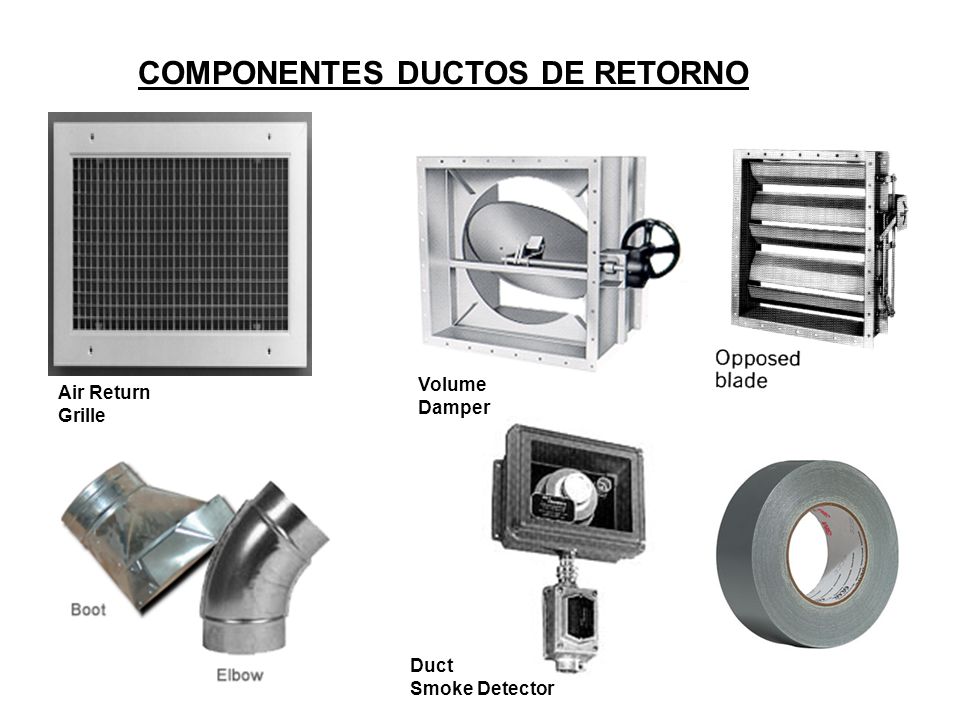

36 COMPONENTES DUCTOS DE RETORNO Volume Damper Air Return Grille Duct Smoke Detector

37

38

39 TÍPICO SISTEMA DISTRIBUCIÓN DE A/C [CON RETORNO ABIERTO]

40 ENSAMBLAJE TÍPICO DE COMPONENTES [MANEJADORA DE AIRE]
