Presentación del tema: "EL SISTEMA ELECTRICO Encontramos básicamente los siguientes circuitos eléctricos: Circuito de producción y almacenamiento de energía. Circuito de producción."— Transcripción de la presentación:

1 EL SISTEMA ELECTRICO Encontramos básicamente los siguientes circuitos eléctricos: Circuito de producción y almacenamiento de energía. Circuito de producción y almacenamiento de energía. Circuito de encendido del motor. Circuito de encendido del motor. Circuito de arranque del motor. Es un motor eléctrico alimentado por batería que accionamos mediante la llave de contacto. Circuito de arranque del motor. Es un motor eléctrico alimentado por batería que accionamos mediante la llave de contacto. Circuito de iluminación. Se compone de todas las luces del vehiculo, radio, y en general, aquello que consuma electricidad para su funcionamiento. Se alimenta desde la batería. Circuito de iluminación. Se compone de todas las luces del vehiculo, radio, y en general, aquello que consuma electricidad para su funcionamiento. Se alimenta desde la batería.

2 CIRCUITO DE ENCENDIDO EL Circuito de Encendido, dispone de los siguientes elementos: EL Circuito de Encendido, dispone de los siguientes elementos: Bateria: Que siministra la corriente de baja tension (12 voltios normalmente) para el funcionamiento general de luces y aparatos. Bateria: Que siministra la corriente de baja tension (12 voltios normalmente) para el funcionamiento general de luces y aparatos. Bobina: Que transforma la corriente de baja tension (12 voltios) en corriente de alta tension (hasta voltios). Bobina: Que transforma la corriente de baja tension (12 voltios) en corriente de alta tension (hasta voltios). Distribuidor: Que transporta la corriente de alta tension a las bujias. Distribuidor: Que transporta la corriente de alta tension a las bujias. Bujias: Se encuentra en la cámara de explosion o combustion del motor y produce el salto de chispa que explosiona o quema el combustible. Bujias: Se encuentra en la cámara de explosion o combustion del motor y produce el salto de chispa que explosiona o quema el combustible.

3 CIRCUITO DE ENCENDIDO Los cables de las bujias sufren deterioro con el tiempo y tambien es conveniente cambiarlos cuando estos se observen. Los cables de las bujias sufren deterioro con el tiempo y tambien es conveniente cambiarlos cuando estos se observen. El camino que la corriente eléctrica sigue para encender es el siguiente: El camino que la corriente eléctrica sigue para encender es el siguiente: la batería proporciona energía eléctrica acumulada equivalente a 12 volts. la batería proporciona energía eléctrica acumulada equivalente a 12 volts. Esta energía eléctrica es canalizada a dos partes simultáneamente cuando se activa el switch. Un camino es el que va a la marcha que es un motor eléctrico el cual inicia el movimiento del motor del automóvil y otro el que va a la bobina de alta tensión. Esta energía eléctrica es canalizada a dos partes simultáneamente cuando se activa el switch. Un camino es el que va a la marcha que es un motor eléctrico el cual inicia el movimiento del motor del automóvil y otro el que va a la bobina de alta tensión.

4 CIRCUITO DE ENCENDIDO La bobina lo que hace es producir energía contínua de alta tensión la cual es transmitida a un distribuidor que reparte esta corriente eléctrica a las distintas bujías del automóvil. La bobina lo que hace es producir energía contínua de alta tensión la cual es transmitida a un distribuidor que reparte esta corriente eléctrica a las distintas bujías del automóvil. Las bujías son los elementos terminales del sistema de encendido que se encargan de generar una chispa de alta tensión la cual activa a la explosión y combustión de la mezcla de combustible y oxígeno que se encuentra en el interior de un cilíndro en el motor de combustión interna. Las bujías son los elementos terminales del sistema de encendido que se encargan de generar una chispa de alta tensión la cual activa a la explosión y combustión de la mezcla de combustible y oxígeno que se encuentra en el interior de un cilíndro en el motor de combustión interna.

5 CIRCUITO DE ENCENDIDO

6 INTRODUCCION AL GSM La red GSM (Sistema global de comunicaciones móviles) es, a comienzos del siglo XXI, el estándar más usado de Europa. Se denomina estándar "de segunda generación" (2G) porque, a diferencia de la primera generación de teléfonos portátiles, las comunicaciones se producen de un modo completamente digital. La red GSM (Sistema global de comunicaciones móviles) es, a comienzos del siglo XXI, el estándar más usado de Europa. Se denomina estándar "de segunda generación" (2G) porque, a diferencia de la primera generación de teléfonos portátiles, las comunicaciones se producen de un modo completamente digital. En 1982, cuando fue estandarizado por primera vez, fue denominado "Groupe Spécial Mobile" y en 1991 se convirtió en un estándar internacional llamado "Sistema Global de Comunicaciones Móviles". En 1982, cuando fue estandarizado por primera vez, fue denominado "Groupe Spécial Mobile" y en 1991 se convirtió en un estándar internacional llamado "Sistema Global de Comunicaciones Móviles". En Europa, el estándar GSM usa las bandas de frecuencia de 900MHz y 1800 MHz. Sin embargo, en los Estados Unidos se usa la banda de frecuencia de 1900 MHz. Por esa razón, los teléfonos portátiles que funcionan tanto en Europa como en los Estados Unidos se llaman tribanda y aquellos que funcionan sólo en Europa se denominan bibanda. En Europa, el estándar GSM usa las bandas de frecuencia de 900MHz y 1800 MHz. Sin embargo, en los Estados Unidos se usa la banda de frecuencia de 1900 MHz. Por esa razón, los teléfonos portátiles que funcionan tanto en Europa como en los Estados Unidos se llaman tribanda y aquellos que funcionan sólo en Europa se denominan bibanda.

7 INTRODUCCION AL GSM El estándar GSM permite un rendimiento máximo de 9,6 kbps, que permite transmisiones de voz y de datos digitales de volumen bajo, por ejemplo, mensajes de texto (SMS, Servicio de mensajes cortos) o mensajes multimedia (MMS, Servicio de mensajes multimedia). El estándar GSM permite un rendimiento máximo de 9,6 kbps, que permite transmisiones de voz y de datos digitales de volumen bajo, por ejemplo, mensajes de texto (SMS, Servicio de mensajes cortos) o mensajes multimedia (MMS, Servicio de mensajes multimedia). Las redes de telefonía móvil se basan en el concepto de celdas, es decir zonas circulares que se superponen para cubrir un área geográfica. Las redes de telefonía móvil se basan en el concepto de celdas, es decir zonas circulares que se superponen para cubrir un área geográfica. Las redes celulares se basan en el uso de un transmisor- receptor central en cada celda, denominado "estación base" (o Estación base transceptora, BTS). Las redes celulares se basan en el uso de un transmisor- receptor central en cada celda, denominado "estación base" (o Estación base transceptora, BTS).

8 INTRODUCCION AL GSM Cuanto menor sea el radio de una celda, mayor será el ancho de banda disponible. Por lo tanto, en zonas urbanas muy pobladas, hay celdas con un radio de unos cientos de metros mientras que en zonas rurales hay celdas enormes de hasta 30 kilómetros que proporcionan cobertura. Cuanto menor sea el radio de una celda, mayor será el ancho de banda disponible. Por lo tanto, en zonas urbanas muy pobladas, hay celdas con un radio de unos cientos de metros mientras que en zonas rurales hay celdas enormes de hasta 30 kilómetros que proporcionan cobertura. En una red celular, cada celda está rodeada por 6 celdas contiguas (por esto las celdas generalmente se dibujan como un hexágono). Para evitar interferencia, las celdas adyacentes no pueden usar la misma frecuencia. En la práctica, dos celdas que usan el mismo rango de frecuencia deben estar separadas por una distancia equivalente a dos o tres veces el diámetro de la celda. En una red celular, cada celda está rodeada por 6 celdas contiguas (por esto las celdas generalmente se dibujan como un hexágono). Para evitar interferencia, las celdas adyacentes no pueden usar la misma frecuencia. En la práctica, dos celdas que usan el mismo rango de frecuencia deben estar separadas por una distancia equivalente a dos o tres veces el diámetro de la celda.

9 INTRODUCCION AL GSM En una red GSM, la terminal del usuario se llama estación móvil. Una estación móvil está constituida por una tarjeta SIM (Módulo de identificación de abonado), que permite identificar de manera única al usuario y a la terminal móvil, o sea, al dispositivo del usuario (normalmente un teléfono portátil). En una red GSM, la terminal del usuario se llama estación móvil. Una estación móvil está constituida por una tarjeta SIM (Módulo de identificación de abonado), que permite identificar de manera única al usuario y a la terminal móvil, o sea, al dispositivo del usuario (normalmente un teléfono portátil). Las terminales (dispositivos) se identifican por medio de un número único de identificación de 15 dígitos denominado IMEI (Identificador internacional de equipos móviles). Cada tarjeta SIM posee un número de identificación único (y secreto) denominado IMSI (Identificador internacional de abonados móviles). Este código se puede proteger con una clave de 4 dígitos llamada código PIN. Las terminales (dispositivos) se identifican por medio de un número único de identificación de 15 dígitos denominado IMEI (Identificador internacional de equipos móviles). Cada tarjeta SIM posee un número de identificación único (y secreto) denominado IMSI (Identificador internacional de abonados móviles). Este código se puede proteger con una clave de 4 dígitos llamada código PIN. Por lo tanto, la tarjeta SIM permite identificar a cada usuario independientemente de la terminal utilizada durante la comunicación con la estación base. Las comunicaciones entre una estación móvil y una estación base se producen a través de un vínculo de radio, por lo general denominado interfaz de aire (o en raras ocasiones, interfaz Um). Por lo tanto, la tarjeta SIM permite identificar a cada usuario independientemente de la terminal utilizada durante la comunicación con la estación base. Las comunicaciones entre una estación móvil y una estación base se producen a través de un vínculo de radio, por lo general denominado interfaz de aire (o en raras ocasiones, interfaz Um).

10 INTRODUCCION AL GSM Todas las estaciones base de una red celular están conectadas a un controlador de estaciones base (o BSC), que administra la distribución de los recursos. El sistema compuesto del controlador de estaciones base y sus estaciones base conectadas es el Subsistema de estaciones base (o BSS). Todas las estaciones base de una red celular están conectadas a un controlador de estaciones base (o BSC), que administra la distribución de los recursos. El sistema compuesto del controlador de estaciones base y sus estaciones base conectadas es el Subsistema de estaciones base (o BSS). Por último, los controladores de estaciones base están físicamente conectados al Centro de conmutación móvil (MSC) que los conecta con la red de telefonía pública y con Internet; lo administra el operador de la red telefónica. El MSC pertenece a un Subsistema de conmutación de red (NSS) que gestiona las identidades de los usuarios, su ubicación y el establecimiento de comunicaciones con otros usuarios. Por último, los controladores de estaciones base están físicamente conectados al Centro de conmutación móvil (MSC) que los conecta con la red de telefonía pública y con Internet; lo administra el operador de la red telefónica. El MSC pertenece a un Subsistema de conmutación de red (NSS) que gestiona las identidades de los usuarios, su ubicación y el establecimiento de comunicaciones con otros usuarios. Generalmente, el MSC se conecta a bases de datos que proporcionan funciones adicionales: Generalmente, el MSC se conecta a bases de datos que proporcionan funciones adicionales: El Registro de ubicación de origen (HLR): es una base de datos que contiene información (posición geográfica, información administrativa, etc.) de los abonados registrados dentro de la zona del conmutador (MSC). El Registro de ubicación de origen (HLR): es una base de datos que contiene información (posición geográfica, información administrativa, etc.) de los abonados registrados dentro de la zona del conmutador (MSC).

11 INTRODUCCION AL GSM El Registro de ubicación de visitante (VLR): es una base de datos que contiene información de usuarios que no son abonados locales. El VLR recupera los datos de un usuario nuevo del HLR de la zona de abonado del usuario. Los datos se conservan mientras el usuario está dentro de la zona y se eliminan en cuanto abandona la zona o después de un período de inactividad prolongado (terminal apagada). El Registro de ubicación de visitante (VLR): es una base de datos que contiene información de usuarios que no son abonados locales. El VLR recupera los datos de un usuario nuevo del HLR de la zona de abonado del usuario. Los datos se conservan mientras el usuario está dentro de la zona y se eliminan en cuanto abandona la zona o después de un período de inactividad prolongado (terminal apagada). El Registro de identificación del equipo (EIR): es una base de datos que contiene la lista de terminales móviles. El Registro de identificación del equipo (EIR): es una base de datos que contiene la lista de terminales móviles. El Centro de autenticación (AUC): verifica las identidades de los usuarios. El Centro de autenticación (AUC): verifica las identidades de los usuarios. La red celular compuesta de esta manera está diseñada para admitir movilidad a través de la gestión de traspasos (movimientos que se realizan de una celda a otra). La red celular compuesta de esta manera está diseñada para admitir movilidad a través de la gestión de traspasos (movimientos que se realizan de una celda a otra). Finalmente, las redes GSM admiten el concepto de roaming: el movimiento desde la red de un operador a otra. Finalmente, las redes GSM admiten el concepto de roaming: el movimiento desde la red de un operador a otra.

12

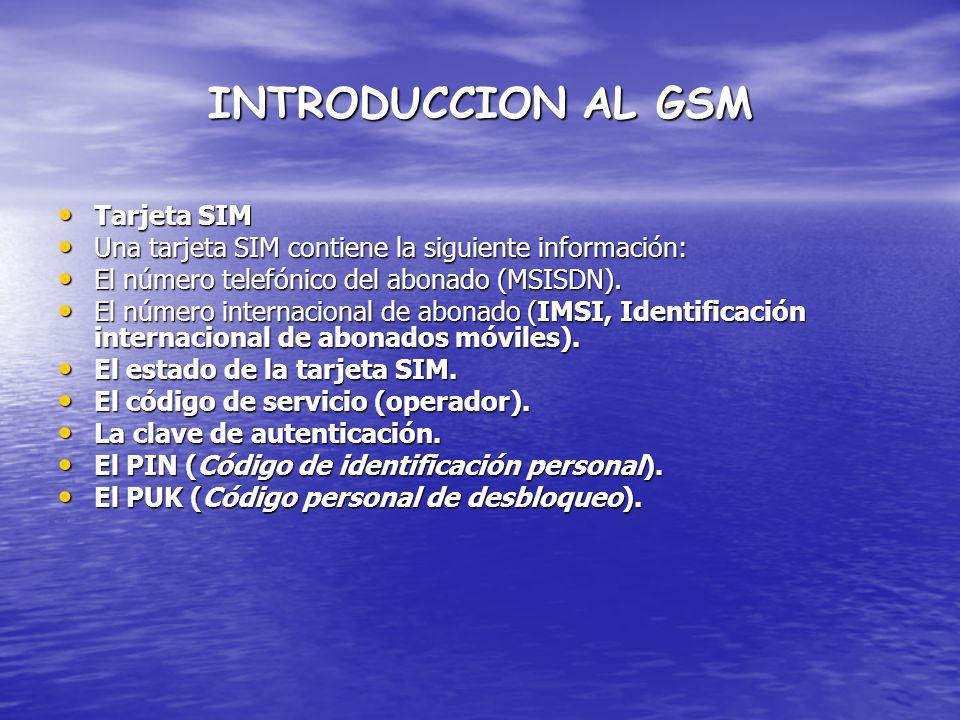

13 INTRODUCCION AL GSM Tarjeta SIM Tarjeta SIM Una tarjeta SIM contiene la siguiente información: Una tarjeta SIM contiene la siguiente información: El número telefónico del abonado (MSISDN). El número telefónico del abonado (MSISDN). El número internacional de abonado (IMSI, Identificación internacional de abonados móviles). El número internacional de abonado (IMSI, Identificación internacional de abonados móviles). El estado de la tarjeta SIM. El estado de la tarjeta SIM. El código de servicio (operador). El código de servicio (operador). La clave de autenticación. La clave de autenticación. El PIN (Código de identificación personal). El PIN (Código de identificación personal). El PUK (Código personal de desbloqueo). El PUK (Código personal de desbloqueo).

14 Referencias


Descargar ppt "EL SISTEMA ELECTRICO Encontramos básicamente los siguientes circuitos eléctricos: Circuito de producción y almacenamiento de energía. Circuito de producción."
