1 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL David Enrique Ochoa Díaz Licenciatura en Informática Desarrollador de software privado Desarrollador de software en la Secretaria de Salud Docente UNID Docente Tec. Calkiní

2 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Unidad 1.- Evolución e introducción a la programación en Dispositivos Móviles. Tema 1.2 Introducción a las tecnologías y herramientas móviles

3 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL EVOLUCIÓN

4 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Primera generación (1G): Maduración de la idea 1981 Ericsson NMT(Nordic Mobile Telephony 450 MHz) Modulación en frecuencia (FM) 1986 Ericsson NMT 900 (900 MHz) Esto posibilitó dar servicio a un mayor número de usuarios y avanzar en la portabilidad de los terminales.

5 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Primera generación (1G): Maduración de la idea AMPS (Advanced Mobile Phone System) en EE. UU. TACS (Total Access Comunication System) NMT(Nordic Mobile Telephony 450 MHz)

6 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Segunda generación (2G): Popularización. Década de 1990 Digitalización de las comunicaciones Mejor calidad de voz Aumenta el nivel de seguridad Simplifica la fabricación del Terminal

7 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Estándares de comunicaciones móviles D-AMPS (EE. UU.) PDC (Personal Digital Cellular (Japón)) cdmaOne (EE. UU. y Asia) GSM (Global System for Mobile communications) (Groupe Spécial Mobile) Segunda generación (2G): Popularización.

8 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL GSM (Global System for Mobile communications) (Groupe Spécial Mobile) Segunda generación (2G): Popularización. Buena calidad de voz (gracias al procesado digital). Itinerancia (Roaming). Deseo de implantación internacional. Terminales realmente portátiles (de reducido peso y tamaño) a un precio asequible. Compatibilidad con la RDSI (Red Digital de Servicios Integrados). Instauración de un mercado competitivo con multitud de operadores y fabricantes.

9 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL GSM (Global System for Mobile communications) (Groupe Spécial Mobile) Segunda generación (2G): Popularización. GSM ha cumplido con todos sus objetivos Obsolescencia porque sólo ofrecía un servicio de voz o datos a baja velocidad (9.6 kbit/s) Aumento de la capacidad de transferencia de datos del sistema Servicios multimedia Se empieza a gestar la idea de 3G Paso intermedio: 2.5G

10 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Generación de transición (2.5G). SMS (Short Message Service - Servicio de mensajes cortos) EMS (Enhanced Message Service - Servicio de mensajería mejorado) MMS (Multimedia Messaging Service - Servicio de mensajería multimedia)

11 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Generación de transición (2.5G). Se hizo necesaria una mayor velocidad de transferencia de datos GPRS (General Packet Radio Service) Servicio general de paquetes vía radio Extensión de GSM Permite velocidades de datos desde 56 kbit/s hasta 114 kbit/s. EDGE (Enhanced Data rates for GSM Evolution) También conocida como EGPRS (Enhanced GPRS). (Tasas de Datos Mejoradas para la evolución de GSM) Permite velocidades de datos hasta 384 kbit/s.

12 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Tercera generación (3G). Aumentar la capacidad de transmisión Ofrecer servicios: Conexión a Internet desde el móvil Videoconferencia Televisión Descarga de archivos

13 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL El desarrollo tecnológico ya posibilita un sistema totalmente nuevo Tercera generación (3G). UMTS (Universal Mobile Telecommunications System) UMTS utiliza la tecnología CDMA (velocidad de entre 144 kbit/s hasta 7.2 Mbit/s) La mayoría de usuarios tiene bastante con la transmisión de voz y la transferencia de datos por GPRS y EDGE

14 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Cuarta Generación (4G)(LTE): La Actualidad Mayor ancho de banda Precede la próxima generación, la 5G Velocidades de acceso mayores de 100 Mbits en movimiento Acceso 1 Gbits en reposo

15 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Quinta Generación 5G: El futuro Aún no está definida y no es oficial Podría surgir en de mayo 2013 Samsung probado por primera vez con éxito Velocidades de hasta 1 Gbps; en el futuro hasta 10 Gbps.

16 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL ARQUITECTURA

17 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Telefonía móvil = Telefonía celular Una red de comunicaciones (red de telefonía móvil) Terminales (teléfonos móviles) ARQUITECTURA

18 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL MS (Mobile Station) Estación móvil BSS (Base Station Subsystem) Subsistema de estación base NSS (Network & Switching Subsystem) Subsistema de red y conmutación ARQUITECTURA

19 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Teléfono móvil IMEI (International Mobile Equipment Identity) (*#06#). EIR (Equipment Identity Register) Lista blanca. Lista gris Lista Negra Tarjeta SIM IMSI (International Mobile Subscriber Identify) Identidad Internacional del Suscriptor Móvil PIN PUK MS (Mobile Station) Estación Móvil

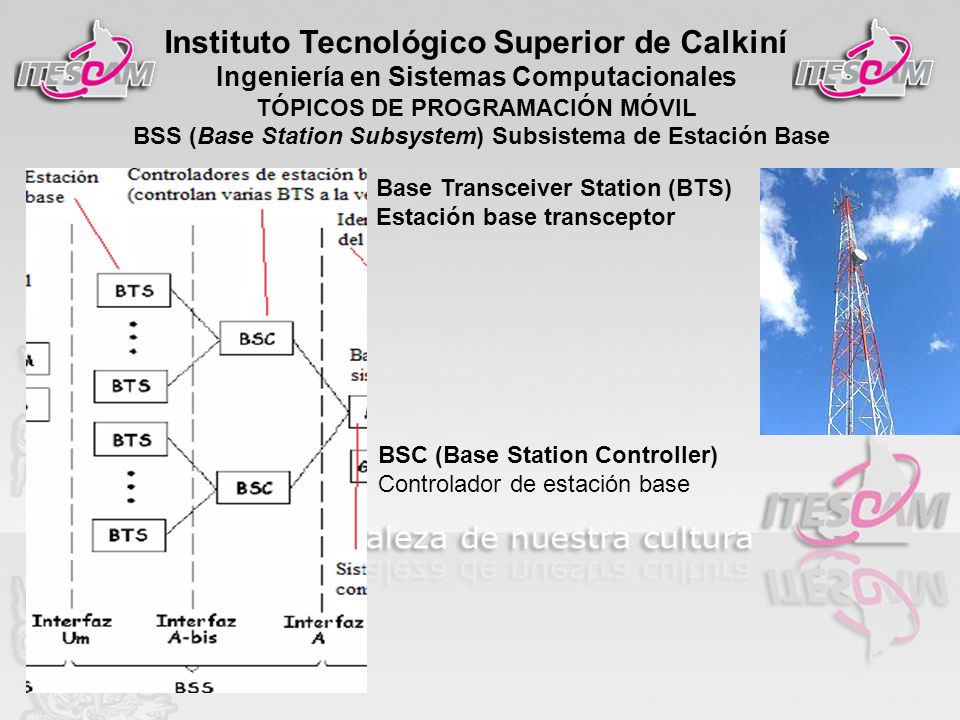

20 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Base Transceiver Station (BTS) Estación base transceptor BSC (Base Station Controller) Controlador de estación base BSS (Base Station Subsystem) Subsistema de Estación Base

21 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL NSS (Network & Switching Subsystem) Subsistema de red y conmutación MSC (Mobile Switch Center) Centro de Conmutación Móvil Encargado del ruteo de las llamadas Gestionar registro, autenticación, traspaso Conexión a la red fija Sistema de señalización nº7 HLR (Home Locating Register) Registro de Localización Base (Local) VLR (Visitor Locating Register) Registro de Localización del Visitante EIR (Equipment Identity Register) Registro de Identidad del Equipo AUC (AUthentication Center) El Centro de Autenticación

22 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL RED CELULAR Red formada por celdas de radio (o simplemente celdas) Incrementan la capacidad Reducen el uso de energía Tienen mejor cobertura Requerimiento principal Distinguir la señal de su propio transmisor de la señal de otros transmisores

23 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL RED CELULAR FDMA (Frequency DivisionMultiple Access) Acceso Múltiple por División de Frecuencias CDMA (CodeDivisionMultiple Access) Acceso Múltiple por División de código TDMA (Time Division Multiple Access) Acceso Múltiple por División de Tiempo PDMA (Polarization Division Multiple Access) Acceso Múltiple por División de Polarización

24 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Mensajes de difusión: Distribuir información a muchos móviles Paginación: Mensajes de difusión para configurar el canal para las comunicaciones uno a uno entre el transceptor móvil y la estación base Mensajes de difusión y paginación

25 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Reutilización de frecuencias en una red celular capacidad de una red celular misma radiofrecuencia puede ser usada en un área diferente inevitable cierto nivel de interferencia en la señal producida por las otras celdas que usan la misma frecuencia hueco entre celdas que utilicen la misma frecuencia. FDMA CDMA usa la misma frecuencia separados por códigos en lugar de frecuencias

26 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Reutilización de frecuencias en una red celular teléfono celular espacios hexagonales o áreas geográficas denominadas células, agrupadas unas a continuación de otras 16 kilómetros cuadrados (4 x 4 km) aproximadamente

27 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Reutilización de frecuencias en una red celular

28 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Área de cobertura de una celda La red celular ideal tiene celdas hexagonales cobertura de la celda varía considerablemente dependiendo de terreno ubicación de la antena construcciones que pudieran interferir barreras frecuencia utilizada

29 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL Área de cobertura de una celda diferentes frecuencias sirven mejor a diferentes usos Frecuencias bajas, como la NMT de 450 MHz, dan buena cobertura en áreas campestres 900 Mhz de GSM 900 es una solución apropiada para áreas urbanas pequeñas GSM 1800 usa la banda de 1.8 GHz que ya comienza a ser limitada por paredes

30 Instituto Tecnológico Superior de Calkiní Ingeniería en Sistemas Computacionales TÓPICOS DE PROGRAMACIÓN MÓVIL
