1 REPÚBLICA BOLIVARIANA DE VENEZUELA MINISTERIO DEL PODER POPULAR PARA LA DEFENSA UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA DE LA FUERZA ARMADA (UNEFA) MÉRIDA ESTADO MÉRIDA Enlaces Ópticos al Aire Libre

2 En telecomunicaciones, la óptica de espacio libre es una tecnología de comunicación óptica que utiliza la propagación de la luz (visible o infrarroja) en la atmósfera para transmitir información entre dos puntos. Al igual que las redes de fibra óptica, esta tecnología utiliza un diodo emisor de luz o un láser como fuente de transmisión, aunque no necesita que el haz de luz sea guiado a través de cables ópticos.

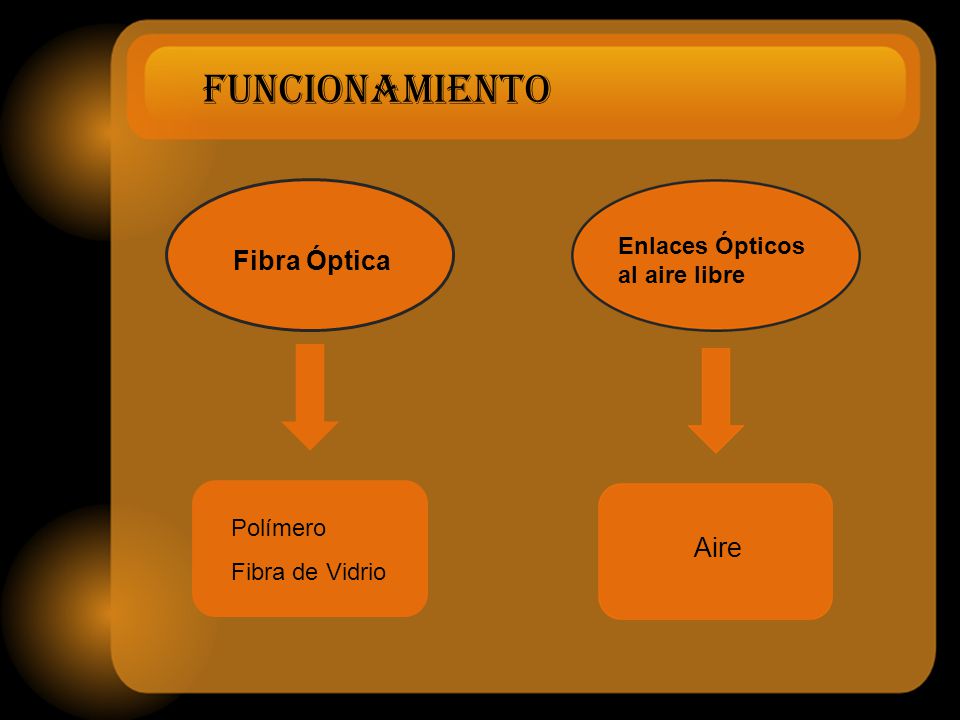

3 Fibra Óptica Enlaces Ópticos al aire libre Polímero Fibra de Vidrio Aire Funcionamiento

4 Usos y Tecnología Puerto Infrarrojo IrDA de un teléfono celular. Los enlaces ópticos pueden ser implementados utilizando láseres de luz infrarroja aunque también para enviar datos a bajas velocidades, y para distancias cortas se utilizan LEDs.

5 Aplicaciones  Conexiones LAN en Campus con velocidades de Fast Ethernet o Gigabit Ethernet.  Conexiones LAN-to-LAN en una ciudad. ejemplo, Red de área metropolitana.  Para cruzar una vía publica u otras barreras imposibles para emisor y receptor.  Instalación de redes Temporales (para eventos o para otros fines).

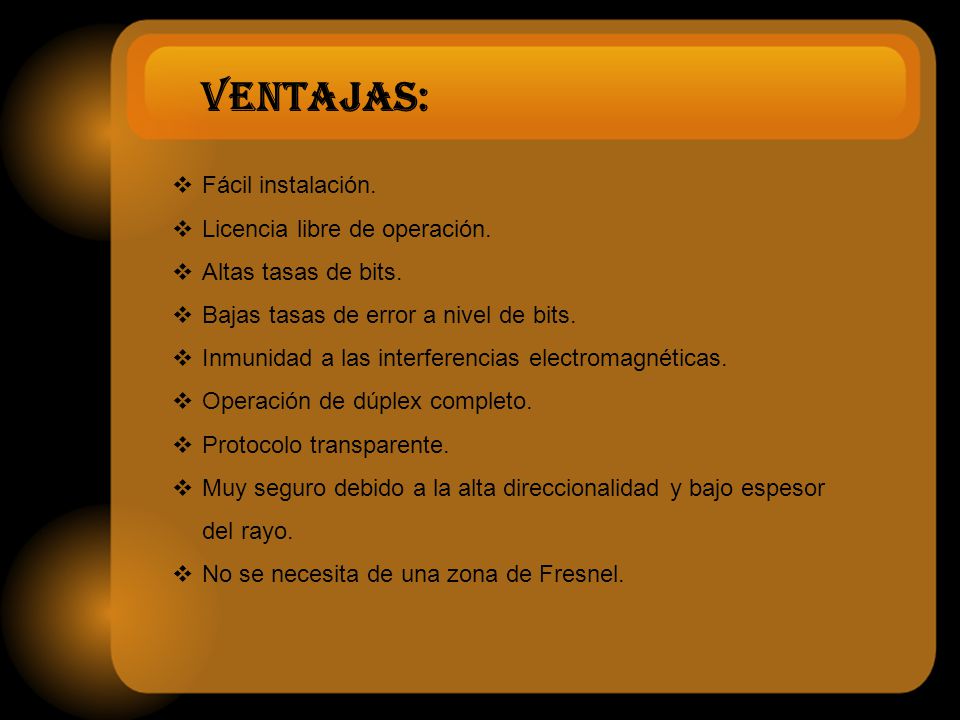

6 Ventajas:  Fácil instalación.  Licencia libre de operación.  Altas tasas de bits.  Bajas tasas de error a nivel de bits.  Inmunidad a las interferencias electromagnéticas.  Operación de dúplex completo.  Protocolo transparente.  Muy seguro debido a la alta direccionalidad y bajo espesor del rayo.  No se necesita de una zona de Fresnel.

7 Desventajas Existen dos efectos atmosféricos importantes a tener en cuenta con los enlaces ópticos al aire libre : •La dispersión de la luz que atenúa la señal óptica en proporción al número y al tamaño de las partículas en suspensión en la atmósfera. Las partículas pequeñas, como la niebla, polvo o humo, tienen un efecto que es función de su densidad y de la relación existente entre su tamaño y de la longitud de onda de la radiación infrarroja utilizada. •Las brisas ascensionales (originadas por movimientos del aire como consecuencia de las variaciones en la temperatura) provocan variaciones en la densidad del aire y, por tanto, variaciones en el índice de refracción a lo largo del haz. Esto da lugar a la dispersión de parte de la luz a lo largo del haz.

8 Desventajas

9 Un láser 8-beam para enlaces ópticos de espacio libre, marcando 1 Gbit/s a una distancia de aproximadamente 2km. El receptor es el largo disco del centro, los transmisores son los discos mas pequeños. A los lados de arriba y a la derecha tiene un monocular que ayuda a alinear los dos cabezales. Enlaces Ópticos al Aire Libre
