1 multiplexacion por división de longitud de onda (wdm)
F I B R A Integrantes: aguilera rodríguez Roberto jara Arellano Daniel Docente: ing. Félix pinto m. Fecha: 15 de abril de 2014 O P T I C A

2 multiplexación La multiplexación es el conjunto de técnicas que permite la transmisión simultánea de múltiples señales a través de un único enlace de datos.

3 multiplexacion

4 Longitudes de onda de los colores
Luz ultravioleta (UV) Luz visible luz infrarroja

5 Longitudes de onda de los colores

6 multiplexacion La multiplexación y la demultiplexación involucran señales luminosas transmitidas a través de canales de fibra óptica.

7 MULTIPLEXACION POR DIVISION DE LONGITUD DE ONDA (WDM)
Bandas de luz muy estrechas de distintas fuentes se combinan para conseguir una banda de luz mas ancha. En el receptor, las señales son separadas por el demultiplexor.

8 MULTIPLEXACION POR DIVISION DE LONGITUD DE ONDA (WDM)
El mecanismo de WDM es una tecnología muy compleja, pero sin embargo la idea es muy simple. Combinar y dividir haces de luz se resuelve fácilmente un prisma. Como la física básica que un prisma curva un rayo de luz basándose en el ángulo de incidencia y la frecuencia.

9 Componentes del Diagrama de WDM
Amplificadores de línea. Aisladores, Acopladores,Circuladores. Filtros. Demultiplexores Filtros Receptores. Fuentes Ópticas Multiplexores. Amplificadores Tx Mux Rx Demux Tx Rx

10 TECNOLOGIAS DE DISPOSITIVOS DE FIBRA OPTICA WDM
Los dispositivos WDM son los siguientes: Conectores Acopladores Aisladores Circuladores ADD/DROP Filtros ópticos Multiplexores y de multiplexores Amplificadores ópticos

11 Es de encaje directo de tipo “Push Pull”.
Tipos de Conectores ST “Straight Tip” mecanismo de sujeción en forma de bayoneta que fija la conexión al dar un cuarto de vuelta SC “Subscription Channel” Es de encaje directo de tipo “Push Pull”.

12 Tipos de Conectores LC “Lucent Connector” tiene un tamaño pequeño para aplicaciones de alta densidad, incorpora un único mecanismo de cierre generando estabilidad en el sistema de montaje en racks.

13 Acopladores permiten el enfrentamiento de dos conectores ópticos para el correcto alineamiento de las fibras Cuando se ponen varios acopladores juntos, se habla de rack.

14 Aisladores Permite la transmisión en una sola dirección
Dispositivo pasivo que permite la transmisión en un sola dirección. Se utiliza generalmente después de un láser o un amplificador para evitar que señales reflejadas afecten el rendimiento del sistema. Permite la transmisión en una sola dirección Toda transmisión en sentido opuesto es bloqueada

15 Circuladores Basados en aisladores.
Se utilizan principalmente en aplicaciones Add/Drop. También para separar señales de propagación forward y backward.

16 Add & Drop Elementos que permitan retirar y/o colocar uno o varios canales dentro de un enlace de fibra. Basados en circuladores y filtros

17 Filtros ópticos Un filtro óptico es un medio que sólo permite el paso a través de él, señales lumínicas suprimiendo o atenuando la luz restante. los filtros de color son aquellos que sólo dejan pasar luz de una determinada longitud de onda y son los mas comunes.

18 Multiplexores y Demultiplexores
Su objetivo principal es introducir diferentes longitudes de onda en la misma fibra óptica. Con esto se logra WDM.

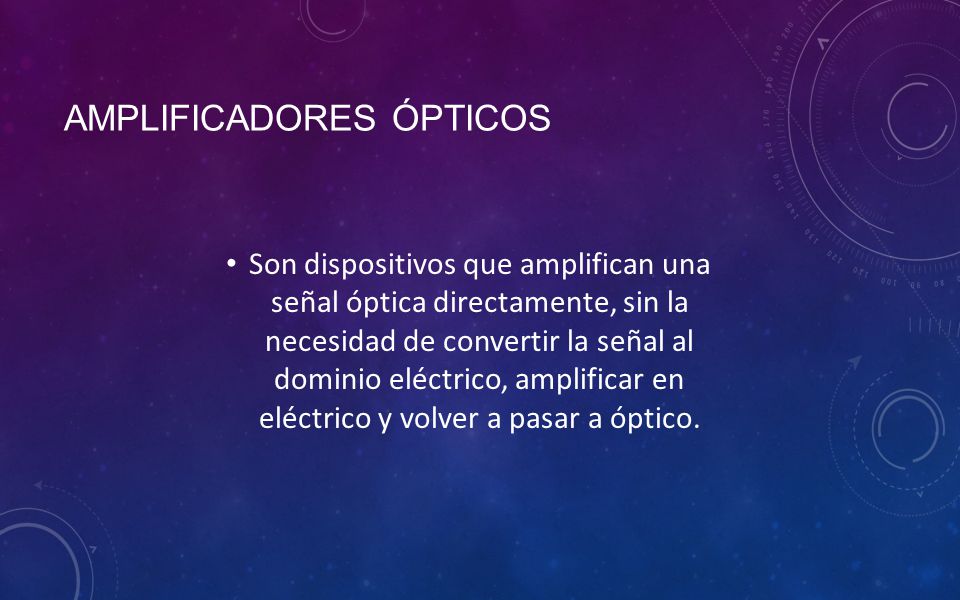

19 Amplificadores ópticos
Son dispositivos que amplifican una señal óptica directamente, sin la necesidad de convertir la señal al dominio eléctrico, amplificar en eléctrico y volver a pasar a óptico.

20 Aumenta el ancho de banda
VENTAJAS DE WDM Permite la transmisión simultanea de señales de diferentes longitudes de onda sobre la misma fibra Aumenta el ancho de banda Solución económica para alcanzar capacidades muy altas Permite alcanzar con amplificadores distancias muy altas.(cientos de kilómetros)

21 Sistemas wdm: CWDM DWDM

22 CWDM CWDM es una técnica de transmisión de señales a través de fibra óptica que pertenece a la familia de multiplexion por divisiòn de longitud de onda (WDM). Se basa en una rejilla o separación de longitudes de onda de 20 nm (o GHz) en el rango de a nm; pudiendo asi­ transportar hasta 18 longitudes de onda en una única fibra óptica monomodo.

23 CWDM Ventajas CWDM: Menor consumo energético.
Tamaño inferior de los láser CWDM, Soluciona los problemas de cuellos de botella Hardware y costo operativo más barato referente a otras tecnologías de la misma familia. Anchos de banda más elevada. Es más sencillo referente al diseño de la red, implementación y operación. Mayor facilidad de instalación, configuración y mantenimiento de la red Alto grado de flexibilidad y seguridad en la creación de redes ópticas metropolitanas.

24 dwdm DWDM significa Multiplexación por división en longitudes de onda densas, es una técnica de transmisión de señales a través de fibra óptica usando la banda C. En DWDM se consigue mayor números de canales ópticos reduciendo la dispersión cromática de cada canal mediante el uso de un láser de mayor calidad, fibras de baja dispersión.

25 COMPARACION DE CWDM Y DWDM

26 COMPARACION DE CWDM Y DWDM
Definido por Longitudes de Onda Definido por Frecuencias Corta Distancia de Transmisión Largas Distancias de Transmisión Usa amplios rangos entre frecuencias Estrechas frecuencias Desvío de Longitud de Onda posible Es necesario Láseres de mucha precisión para mantener los canales en el punto Espectro dividido en grandes proporciones Espectro dividido en pequeñas piezas La Señal de Luz no es amplificada Tal vez necesario amplificar la señal

27 EQUIPOS

28 GRACIAS
