Verdadero Tamaño de la Recta

Presentación del tema: "Verdadero Tamaño de la Recta"— Transcripción de la presentación:

1 Verdadero Tamaño de la Recta
Prof. Lin Hurtado Cambio de Planos Giro Rebatimiento

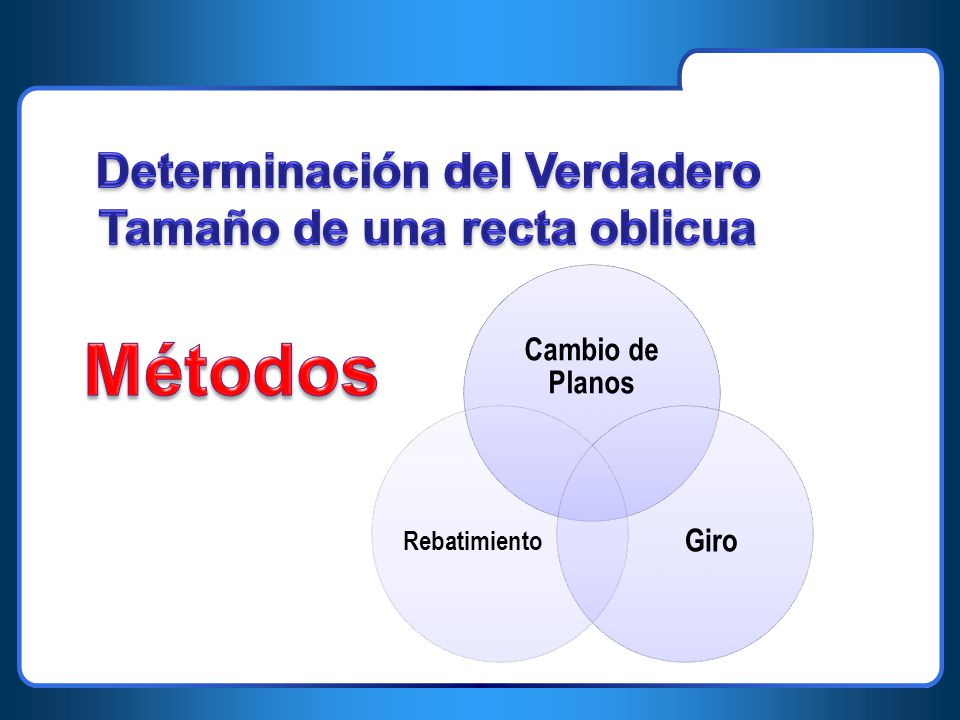

2 Determinación del Verdadero Tamaño de una recta oblicua
Cambio de Planos Giro Rebatimiento Métodos

3 Determinación del Verdadero Tamaño de una recta oblicua
1)Rebatimiento Métodos

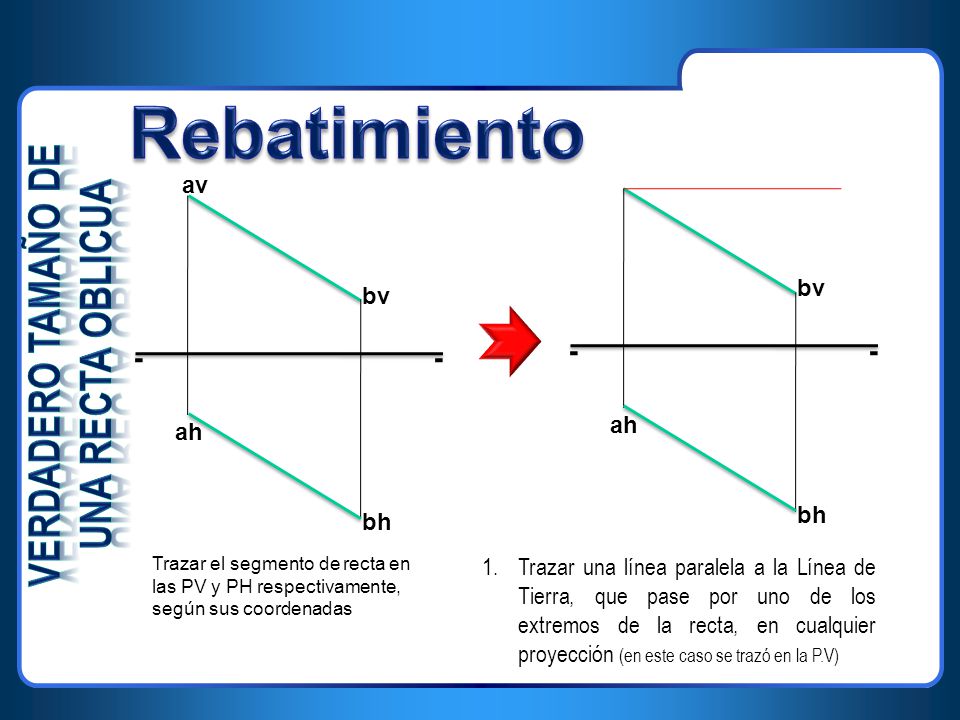

4 Verdadero Tamaño de una Recta oblicua
Rebatimiento Verdadero Tamaño de una Recta oblicua av bv bv ah ah bh bh Trazar el segmento de recta en las PV y PH respectivamente, según sus coordenadas Trazar una línea paralela a la Línea de Tierra, que pase por uno de los extremos de la recta, en cualquier proyección (en este caso se trazó en la P.V)

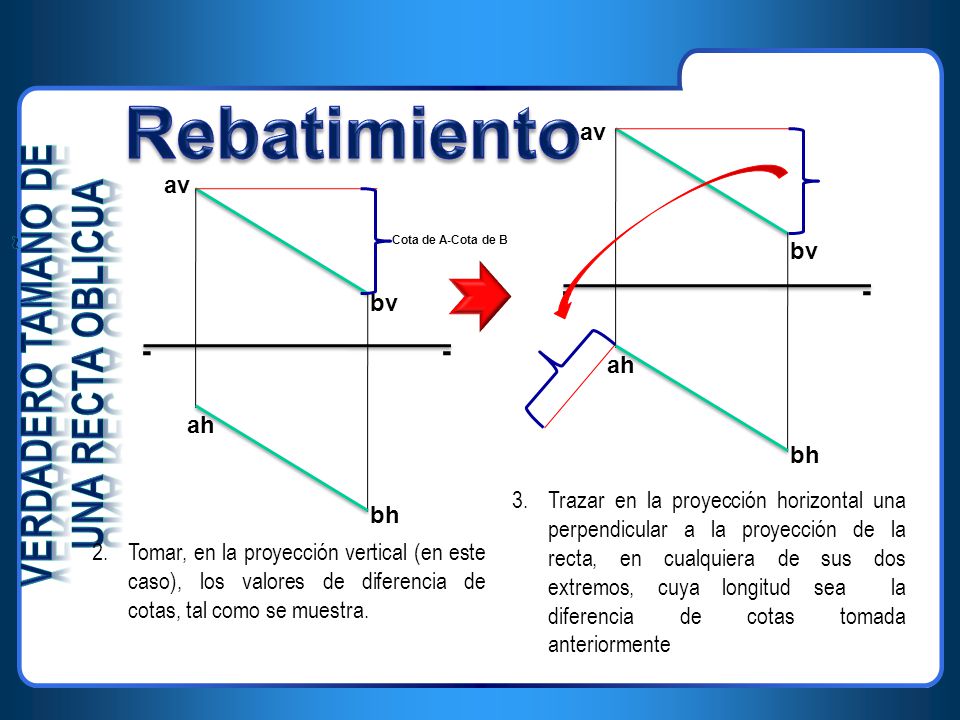

5 Verdadero Tamaño de una Recta oblicua
Rebatimiento Verdadero Tamaño de una Recta oblicua av av Cota de A-Cota de B bv bv ah ah bh Trazar en la proyección horizontal una perpendicular a la proyección de la recta, en cualquiera de sus dos extremos, cuya longitud sea la diferencia de cotas tomada anteriormente bh Tomar, en la proyección vertical (en este caso), los valores de diferencia de cotas, tal como se muestra.

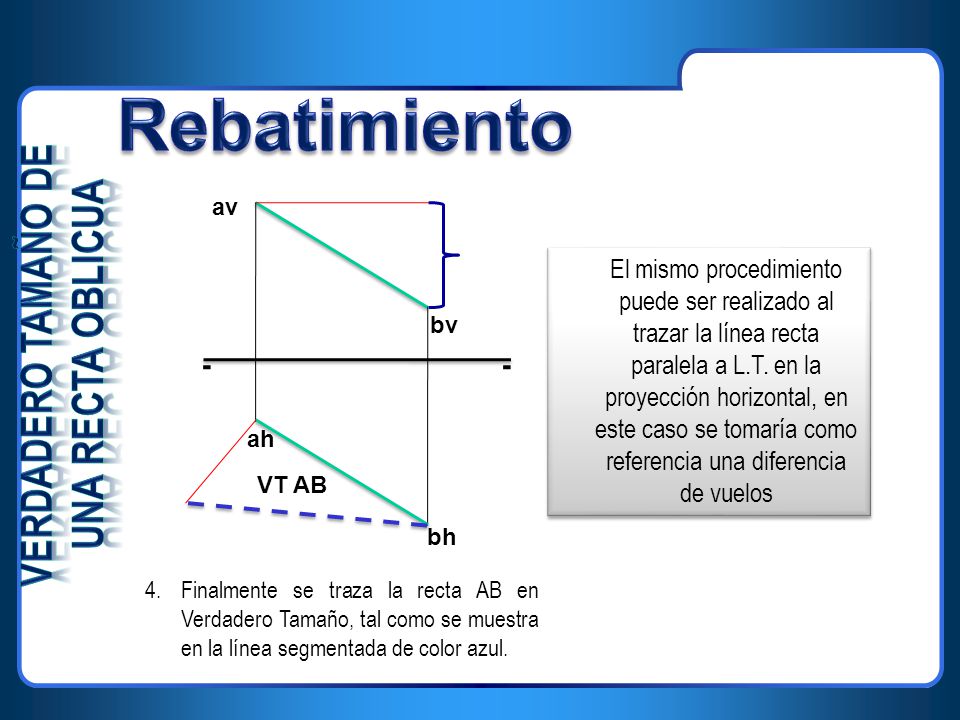

6 Verdadero Tamaño de una Recta oblicua
Rebatimiento Verdadero Tamaño de una Recta oblicua av El mismo procedimiento puede ser realizado al trazar la línea recta paralela a L.T. en la proyección horizontal, en este caso se tomaría como referencia una diferencia de vuelos bv ah VT AB bh Finalmente se traza la recta AB en Verdadero Tamaño, tal como se muestra en la línea segmentada de color azul.

7 Determinación del Verdadero Tamaño de una recta oblicua
2)Cambio de Planos Métodos

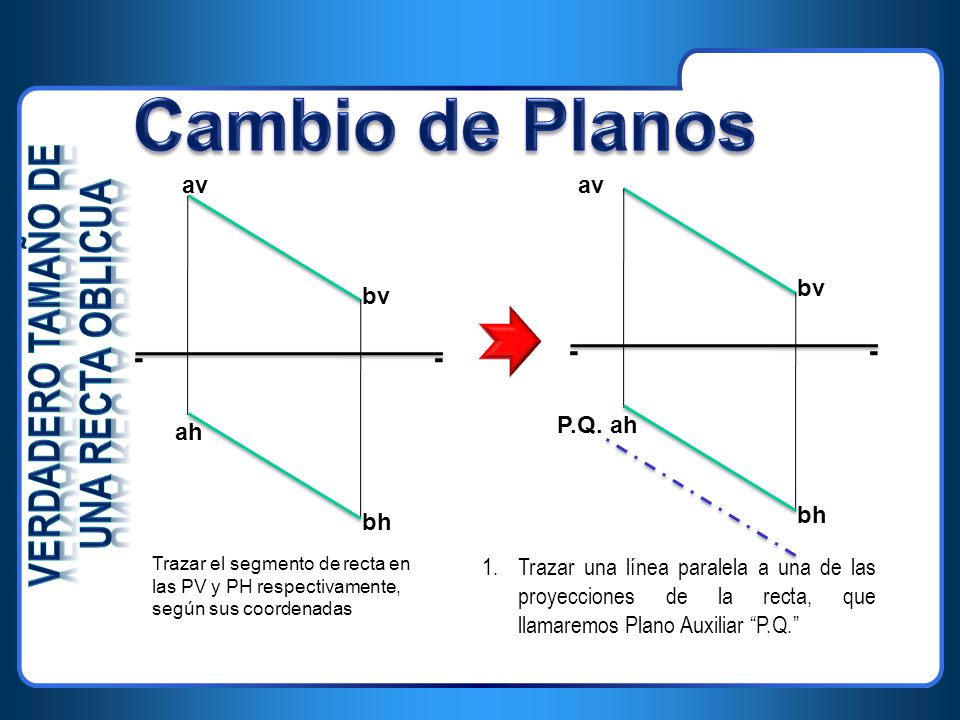

8 Verdadero Tamaño de una Recta oblicua
Cambio de Planos Verdadero Tamaño de una Recta oblicua av av bv bv P.Q. ah ah bh bh Trazar el segmento de recta en las PV y PH respectivamente, según sus coordenadas Trazar una línea paralela a una de las proyecciones de la recta, que llamaremos Plano Auxiliar “P.Q.”

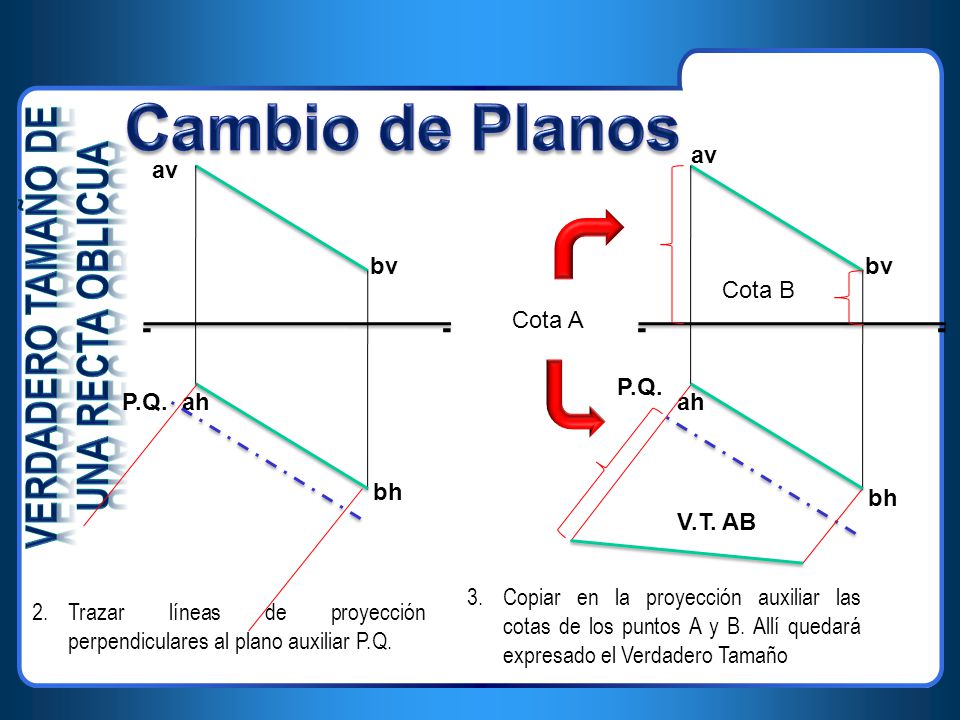

9 Verdadero Tamaño de una Recta oblicua
Cambio de Planos av av bv bv Cota B Cota A P.Q. P.Q. ah ah bh bh V.T. AB Copiar en la proyección auxiliar las cotas de los puntos A y B. Allí quedará expresado el Verdadero Tamaño Trazar líneas de proyección perpendiculares al plano auxiliar P.Q.

10 Determinación del Verdadero Tamaño de una recta oblicua
3) Giro Métodos

11 Verdadero Tamaño de una Recta oblicua
Giro av av bv bv ah ah bh Trazar una paralela a LT que pase por uno de los extremos del segmento de recta, en cualquier proyección. (en este caso se trazó por el punto ah) bh

12 Verdadero Tamaño de una Recta oblicua
Giro av Verdadero Tamaño de una Recta oblicua av bv b´v bv ah b´h ah b´h bh bh Ubicar en el PV la proyección del nuevo punto b´, para eso se traza una línea de proyección que parte de b´h , obteniendo así a b´v Hacer centro en el extremo donde se trazó la paralela (ah), hasta el otro extremo (bh) y girarlo hasta la paralela a LT, obteniendo así a b´h

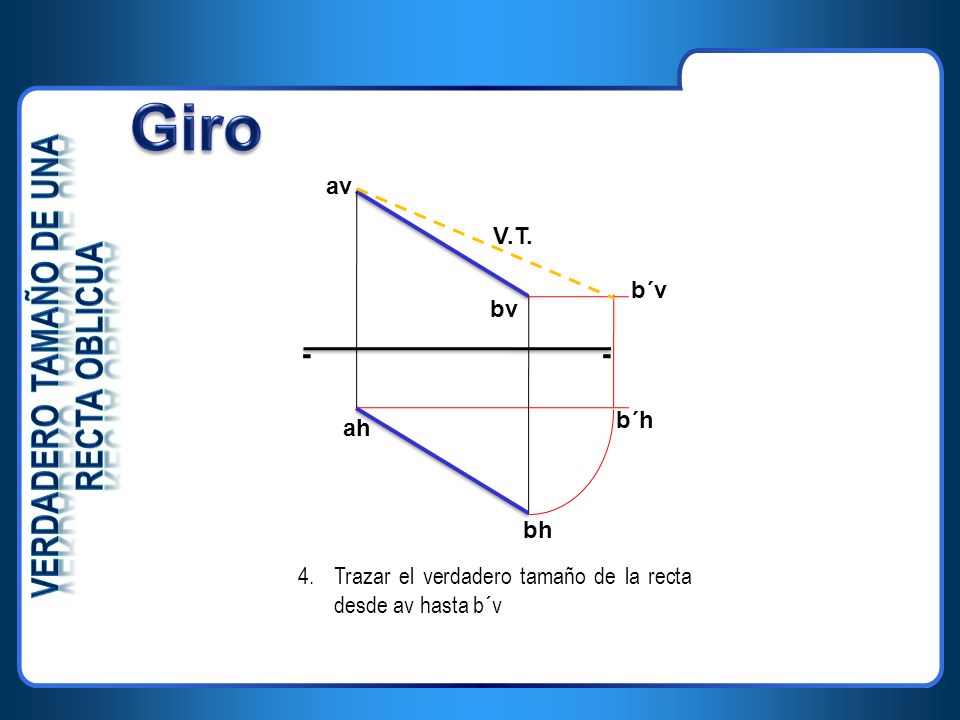

13 Verdadero Tamaño de una Recta oblicua
Giro Verdadero Tamaño de una Recta oblicua av V.T. b´v bv b´h ah bh Trazar el verdadero tamaño de la recta desde av hasta b´v

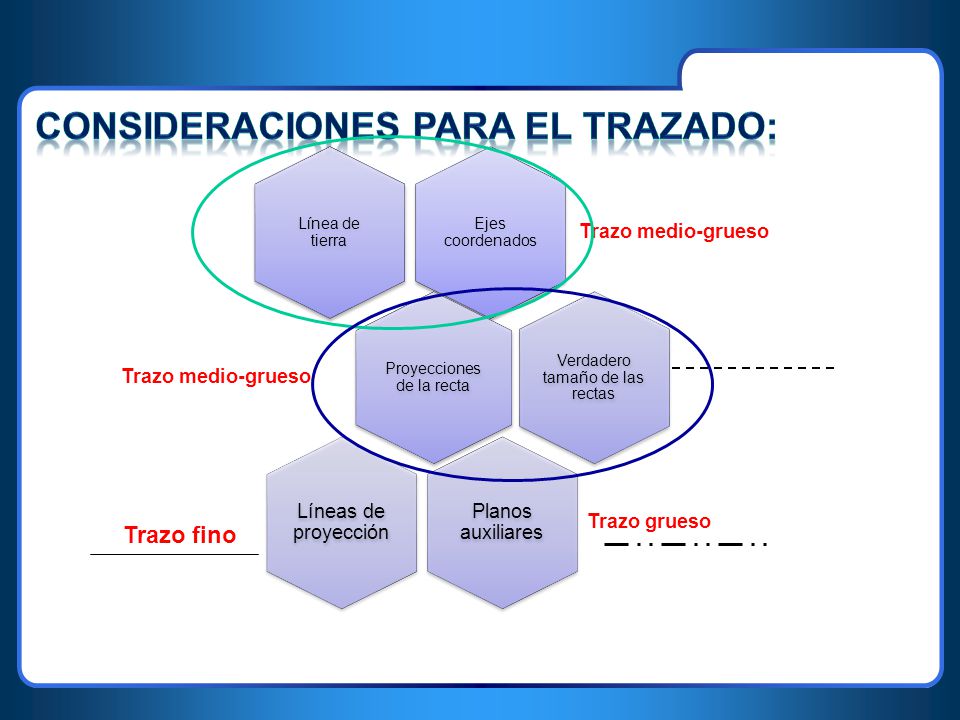

14 Consideraciones para el trazado:
Ejes coordenados Trazo medio-grueso Línea de tierra Proyecciones de la recta Verdadero tamaño de las rectas Planos auxiliares Trazo grueso Líneas de proyección Trazo fino
