UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO VERDADERO TAMAÑO DE FIGURAS PLANAS EN POSICIÓN OBLICUA POR EL MÉTODO DE CAMBIO DE.

Presentaciones similares


Presentación del tema: "UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO VERDADERO TAMAÑO DE FIGURAS PLANAS EN POSICIÓN OBLICUA POR EL MÉTODO DE CAMBIO DE."— Transcripción de la presentación:

1 UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO VERDADERO TAMAÑO DE FIGURAS PLANAS EN POSICIÓN OBLICUA POR EL MÉTODO DE CAMBIO DE PLANOS ELABORADO POR: PROF. CÉSAR CAMPOS VALENCIA NOVIEMBRE 2010

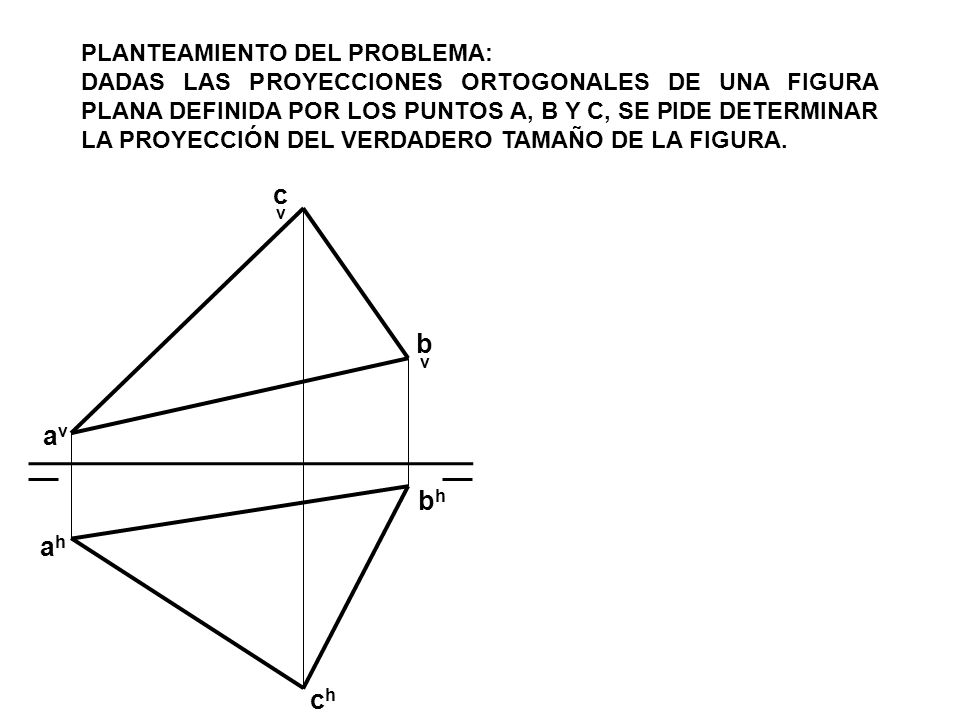

2 PLANTEAMIENTO DEL PROBLEMA: DADAS LAS PROYECCIONES ORTOGONALES DE UNA FIGURA PLANA DEFINIDA POR LOS PUNTOS A, B Y C, SE PIDE DETERMINAR LA PROYECCIÓN DEL VERDADERO TAMAÑO DE LA FIGURA. avav bvbv ahah bhbh chch cvcv

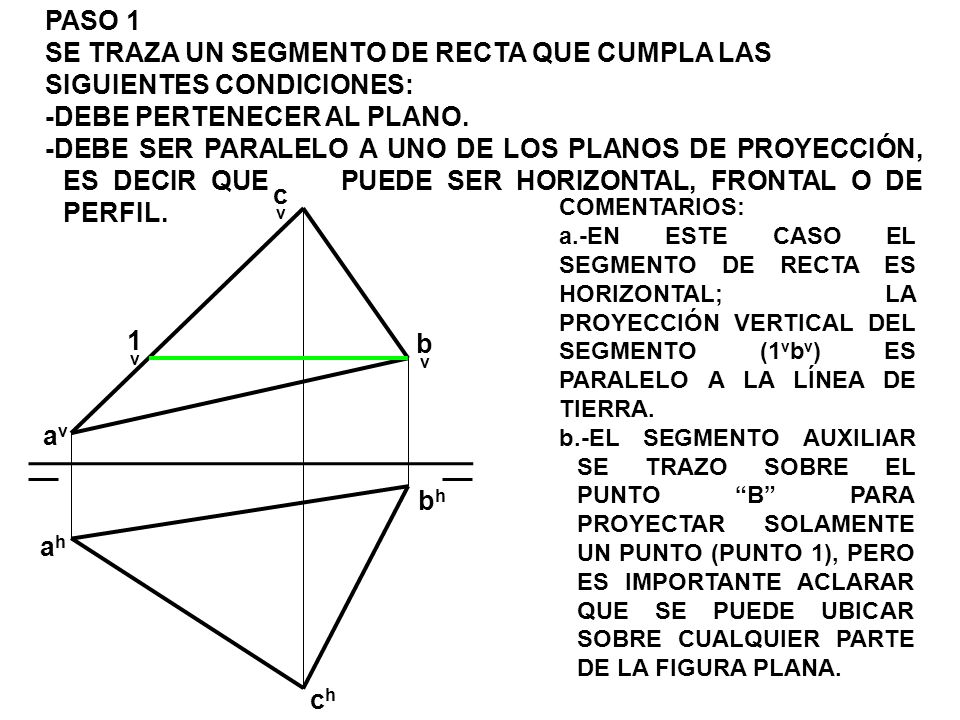

3 PASO 1 SE TRAZA UN SEGMENTO DE RECTA QUE CUMPLA LAS SIGUIENTES CONDICIONES: -DEBE PERTENECER AL PLANO. -DEBE SER PARALELO A UNO DE LOS PLANOS DE PROYECCIÓN, ES DECIR QUE PUEDE SER HORIZONTAL, FRONTAL O DE PERFIL. avav bvbv 1v1v cvcv ahah bhbh chch COMENTARIOS: a.-EN ESTE CASO EL SEGMENTO DE RECTA ES HORIZONTAL; LA PROYECCIÓN VERTICAL DEL SEGMENTO (1 v b v ) ES PARALELO A LA LÍNEA DE TIERRA. b.-EL SEGMENTO AUXILIAR SE TRAZO SOBRE EL PUNTO B PARA PROYECTAR SOLAMENTE UN PUNTO (PUNTO 1), PERO ES IMPORTANTE ACLARAR QUE SE PUEDE UBICAR SOBRE CUALQUIER PARTE DE LA FIGURA PLANA.

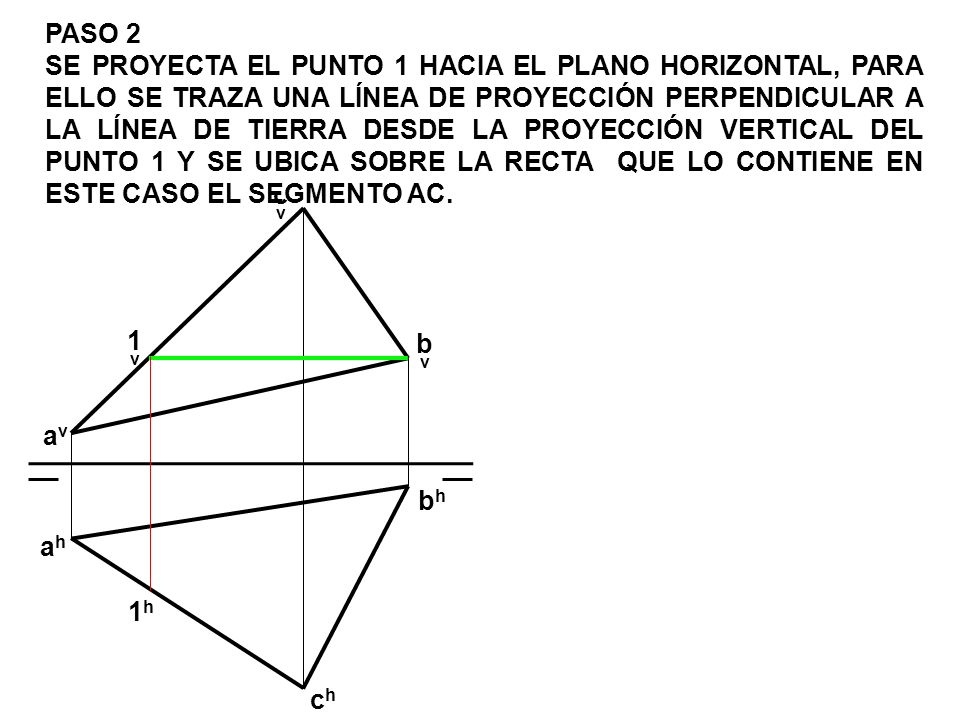

4 avav bvbv 1v1v cvcv ahah bhbh chch PASO 2 SE PROYECTA EL PUNTO 1 HACIA EL PLANO HORIZONTAL, PARA ELLO SE TRAZA UNA LÍNEA DE PROYECCIÓN PERPENDICULAR A LA LÍNEA DE TIERRA DESDE LA PROYECCIÓN VERTICAL DEL PUNTO 1 Y SE UBICA SOBRE LA RECTA QUE LO CONTIENE EN ESTE CASO EL SEGMENTO AC. 1h1h

5 avav bvbv 1v1v cvcv ahah bhbh chch PASO 3 TRAZAR LA PROYECCIÓN HORIZONTAL DEL SEGMENTO DE RECTA B1, ESTA PROYECCIÓN REPRESENTA EL VERDADERO TAMAÑO DEL MISMO. 1h1h

6 bvbv 1v1v 1h1h bhbh chch avav ahah PASO 4 SE EXTIENDE EL SEGMENTO EN VERDADERO TAMAÑO HACIA LA ZONA DONDE SE DESEE OBTENER LA PROYECCIÓN EN VERDADERO TAMAÑO DE LA FIGURA PLANA, EN ESTE CASO LA EXTENSIÓN SE REALIZO HACIA LA DERECHA. cvcv

7 bvbv 1v1v 1h1h bhbh chch PQ avav ahah PASO 5 SE TRAZA UN PLANO AUXILIAR PERPENDICULAR A LA PROYECCIÓN DEL SEGMENTO EN VERDADERO TAMAÑO. LA POSICIÓN DEL PLANO AUXILIAR ES ARBITRARIA, SIN EMBARGO SE RECOMIENDA UBICAR EN UN LUGAR QUE NO POSEA MUCHOS TRAZADOS. EN ESTE CASO EL PLANO AUXILIAR SE DENOMINARA PQ. cvcv

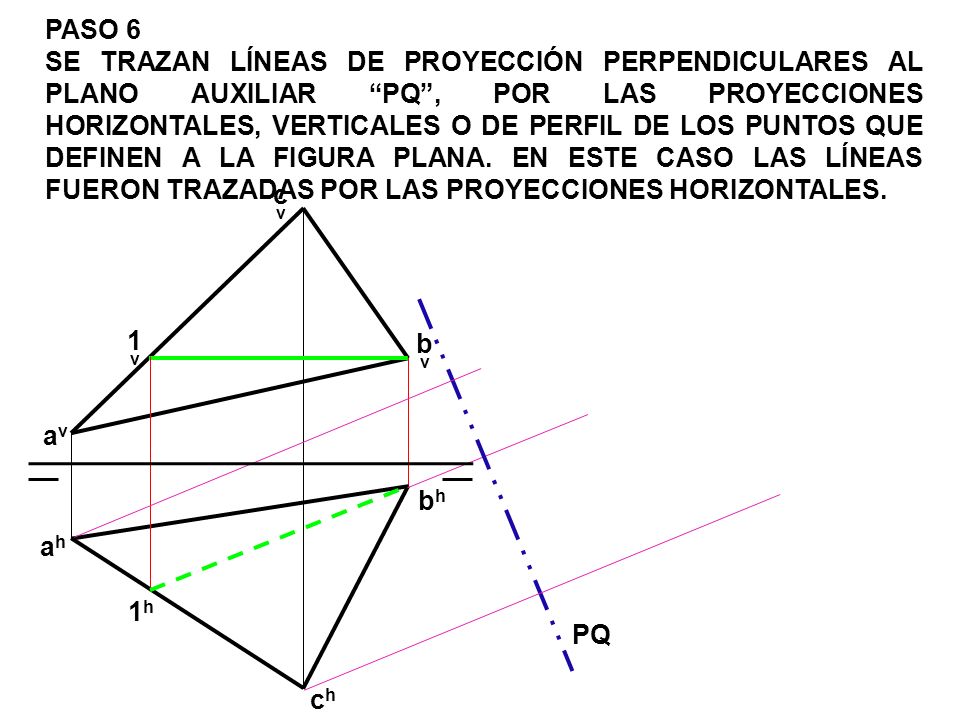

8 bvbv 1v1v 1h1h bhbh chch PQ avav ahah PASO 6 SE TRAZAN LÍNEAS DE PROYECCIÓN PERPENDICULARES AL PLANO AUXILIAR PQ, POR LAS PROYECCIONES HORIZONTALES, VERTICALES O DE PERFIL DE LOS PUNTOS QUE DEFINEN A LA FIGURA PLANA. EN ESTE CASO LAS LÍNEAS FUERON TRAZADAS POR LAS PROYECCIONES HORIZONTALES. cvcv

9 bvbv 1v1v 1h1h bhbh chch PQ avav ahah PASO 7 SE PROYECTAN SOBRE EL PLANO AUXILIAR PQ, LAS COTAS, LOS VUELOS O LAS DISTANCIAS DE LOS PUNTOS QUE DEFINEN LA FIGURA PLANA (PUNTOS: A, B Y C). EN ESTE CASO SE PROYECTAN LAS COTAS. cvcv COTA C COTA B COTA A

10 bvbv 1v1v 1h1h bhbh chch PQ aqaq cqcq bqbq avav ahah PASO 8 SE IDENTIFICAN LAS PROYECCIONES DE LOS PUNTOS QUE DEFINEN LA FIGURA PLANA, EN EL PLANO AUXILIAR PQ. EN ESTE CASO a q, b q y c q. cvcv

11 bvbv 1v1v 1h1h bhbh chch PQ aqaq cqcq bqbq avav ahah PASO 9 SE TRAZA LA VISTA DE FILO DE LA FIGURA PLANA, PARA ELLO SE UNEN LAS PROYECCIONES a q, b q y c q. VFab c cvcv

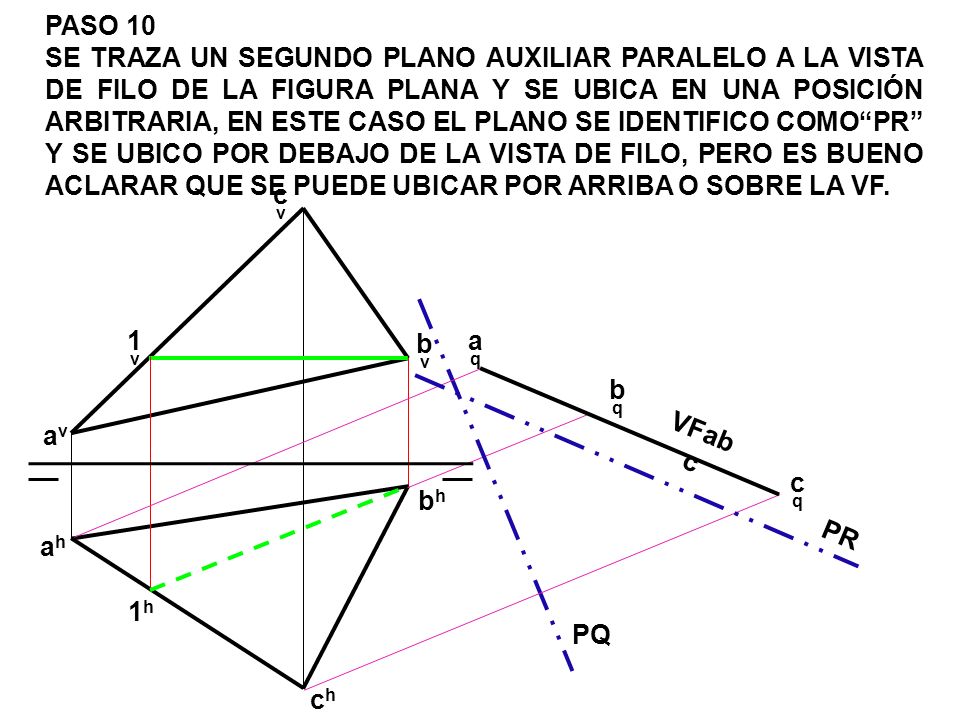

12 bvbv 1v1v 1h1h bhbh chch PQ aqaq cqcq bqbq avav ahah PASO 10 SE TRAZA UN SEGUNDO PLANO AUXILIAR PARALELO A LA VISTA DE FILO DE LA FIGURA PLANA Y SE UBICA EN UNA POSICIÓN ARBITRARIA, EN ESTE CASO EL PLANO SE IDENTIFICO COMOPR Y SE UBICO POR DEBAJO DE LA VISTA DE FILO, PERO ES BUENO ACLARAR QUE SE PUEDE UBICAR POR ARRIBA O SOBRE LA VF. PR VFab c cvcv

13 avav bvbv 1v1v ahah 1h1h bhbh chch PQ aqaq cqcq bqbq cvcv PASO 11 SE TRAZAN LÍNEAS DE PROYECCIÓN PERPENDICULARES AL PLANO AUXILIAR PR, POR LAS PROYECCIONES a q, b q y c q. VFab c PR

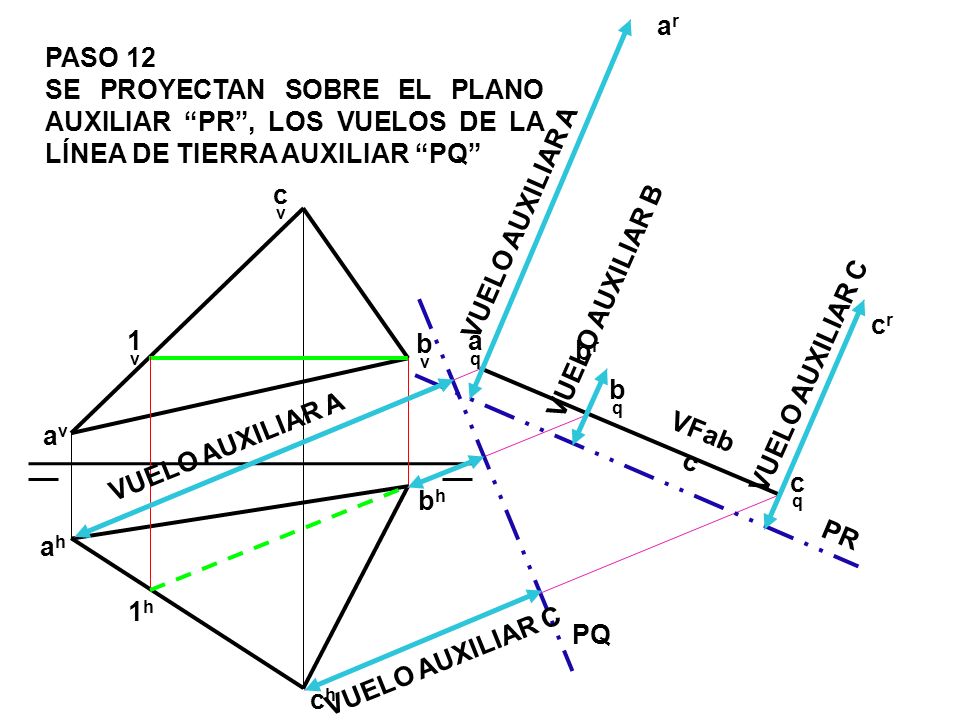

14 avav bvbv 1v1v ahah 1h1h bhbh chch PQ aqaq cqcq bqbq cvcv PASO 12 SE PROYECTAN SOBRE EL PLANO AUXILIAR PR, LOS VUELOS DE LA LÍNEA DE TIERRA AUXILIAR PQ VFab c VUELO AUXILIAR C VUELO AUXILIAR A VUELO AUXILIAR B arar VUELO AUXILIAR A brbr crcr PR

15 avav bvbv 1v1v ahah 1h1h bhbh chch PQ aqaq cqcq bqbq VMabc cvcv VFab c PASO 13 SE UNEN LAS PROYECCIONES DE LOS PUNTOS A, B Y C, EN EL PLANO PR Y SE OBTIENE LA PROYECCIÓN EN VERDADERO TAMAÑO. arar brbr crcr PR
