1 Tema III Técnicas de Modulación de Pulso (Primera Parte) REPÚBLICA BOLIVARIANA DE VENEZUELA UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA ANTONIO JOSÉ DE SUCRE ANTONIO JOSÉ DE SUCRE VICE-RECTORADO PUERTO ORDAZ Departamento de Ingeniería Electrónica Vigencia Abril 2008 Ch. González/H. Romero

2 Sumario Teorema de muestreo.Teorema de muestreo. Modulación de Amplitud de Pulso: PAM.Modulación de Amplitud de Pulso: PAM. Modulación de Ancho de Pulso: PWM.Modulación de Ancho de Pulso: PWM. Modulación de Posición de Pulso: PPM.Modulación de Posición de Pulso: PPM. Multiplexión por División de Tiempo: TDM.Multiplexión por División de Tiempo: TDM.

3 Teorema de Muestreo Sea f(t) una señal pasabajas de banda limitada a f m Hz. Además, sea p T (t) un tren periódico de pulsos rectangulares, con frecuencia 1 / T. f(t)F(w) wmwm

4 El producto de ambas señales f(t) y p T (t) producirá la señal muestreada f s (t): donde se ha considerando que T es el intervalo de Nyquist (inverso de la frecuencia del muestreo) Teorema de Muestreo

5 Según las propiedades de la transformada de Fourier, se tiene: Sabemos que la transformada de Fourier del tren de pulsos es: Teorema de Muestreo

6 Aplicando la convolución a P(w), se tiene que: El muestreo de f(t) produce la generación de replicas espectrales en múltiplos de 2 / T. Teorema de Muestreo f s (t) F s (w)

7 Cada replica espectral generada por el muestreo es una reproducción exacta de la densidad espectral original F(w) desplazada en frecuencia. La señal original f(t), se puede recuperar fácilmente de la señal muestreada f s (t) usando un filtro pasa bajas ideal. Teorema de Muestreo F s (w)

8 Modulación de Amplitud de Pulso (PAM) La modulación de amplitud de pulso se denota como PAM (Pulse Amplitude Modulation) y se produce al multiplicar una señal f(t) que contiene la información por un tren de pulsos periódicos p T (t). Al realizar el producto, la amplitud de los pulsos será escalada en magnitud por la amplitud de la señal f(t). De esta manera el resultado final es un tren de pulsos cuyas amplitudes son función del valor de la señal f(t) en cada uno de ellos.

9 Veamos dos ejemplos: Con y sin Nivel DC Información Pulso Señal PAM Modulación de Amplitud de Pulso (PAM)

10 Dependiendo de la forma como se implemente la Modulación de Amplitud de Pulso, se tienen dos casos: PAM de Muestreo NaturalPAM de Muestreo NaturalPAM de Muestreo NaturalPAM de Muestreo Natural PAM de Muestreo InstantáneoPAM de Muestreo InstantáneoPAM de Muestreo InstantáneoPAM de Muestreo Instantáneo Modulación de Amplitud de Pulso (PAM)

11 Un diagrama de bloques para un generador de modulación de amplitud de pulsos, es: Modulación de Amplitud de Pulso (PAM) FiltroPasabajas X Señal f(t) Señal PAM pt T ()

12 Una vez que se ha transmitido la señal de PAM, se debe extraer la información a partir de ella en el receptor. Esto se logra por medio de un filtro pasa bajo. Demodulación de Amplitud de Pulso (PAM) +2π/T w F(w) Señal PAM wmwm - w m -2π/T w F(w) Señal Banda Base wmwm - w m Filtro Pasa Bajos Entrada: Señal PAMSalida: Señal BB Utilizando Microsim, realice las simulaciones para la Modulación de una señal modulante seno de 1 kHz de frecuencia y amplitud 5 volt sin componente continua y con 6 volt de componente continua, tren de pulsos de 10 useg y periodo 50 useg, amplitud 3 voltios. Escoja el circuito adecuado para demodular esta señal y simule la detección. Establezca sus conclusiones para ambos casos. Entregue sus resultados para la próxima clase.

13 Modulación de Ancho de Pulso (PWM) En la modulación de ancho de pulso PWM (Pulse Width Modulation), los pulsos de amplitud constante varían su duración (ancho del ciclo útil) proporcionalmente a los valores de f(t) (la información) en los instantes de muestreo. La modulación de ancho de pulso PWM, a veces también se nombra como modulación de duración de pulso y se denota como PDM

14 En PWM, la señal f(t) se muestrea en forma periódica a una tasa bastante rápida como para satisfacer los requisitos del teorema del muestreo. En cada instante de muestreo se genera un pulso de amplitud fija y ancho proporcional a los valores de muestra de f(t), con un ancho mínimo asignado al valor mínimo de f(t). Modulación de Ancho de Pulso (PWM)

15 La variación del ancho del pulso a partir de es proporcional a f(t), definiéndose una constante de proporcionalidad k 1. Consideremos como modulante la señal con V=1 voltio Modulación de Ancho de Pulso (PWM)

16 La duración de los pulsos varía como Donde 0 es la duración o anchura del pulso sin modular. Sea además, un tren de pulsos p T (t) dado por: 0 = duración del pulso. 0 = duración del pulso. A = amplitud del pulso. T = período de los pulsos. Modulación de Ancho de Pulso (PWM)

17 Si en esta ultima ecuación se considera que A=1 voltio y se usa una variable auxiliar: La ecuación p T (t) se convierte en: Modulación de Ancho de Pulso (PWM)

18 Entonces el tren de pulsos modulado es: El primer término es una componente contínua, la cual se puede bloquear por medio de un condensador El segundo término corresponde a la señal moduladora multiplicada por un factor Modulación de Ancho de Pulso (PWM)

19 Si las otras frecuencias laterales en la expresión están suficientemente alejadas de f m, la modulante puede recuperarse pasando la señal modulada a través de un filtro pasa bajo. Posteriormente, veremos la aplicación de una estrategia de demodulación. Modulación de Ancho de Pulso (PWM)

20 A continuación analizaremos como se puede generar PWM. Generación de Modulación de Ancho de Pulso (PWM)

21 La señal f(t) se muestrea por medio del S/H (mantenedor: Sample and Hold) el cual está sincronizado con el generador de rampa por medio de una señal de reloj común. Ésta señal tiene valores constantes durante un cierto intervalo de tiempo para luego cambiar su valor en dependencia del valor de la señal f(t) de entrada al S/H. Generación de Modulación de Ancho de Pulso (PWM)

22 Las señales de salida del muestreador y el generador de rampa son sumados algebraicamente. Generación de Modulación de Ancho de Pulso (PWM)

23 Luego, pasa a través de un comparador que tiene en una de sus entradas un voltaje de referencia, que permite variar el ancho de los pulsos de la modulación PWM a un valor adecuado. Generación de Modulación de Ancho de Pulso (PWM)

24

25 Si se desea extraer la modulante a partir de una señal modulada en PWM, basta con pasar la señal PWM por un filtro pasa baja Demodulación de una señal con Modulación Ancho de Pulso (PWM) Veamos una simulación para la Modulación y Demodulación PWM Señal Modulante en Banda Base

26 Modulación de Posición de Pulso (PPM) Consiste en desplazar los pulsos desde una posición de referencia hasta otra, en función del valor de la señal f(t). El mínimo desplazamiento de pulso se usa para designar el mínimo valor de f(t) y el cambio de posición es proporcional a la señal moduladora f(t).

27 Una forma conveniente de generar PPM es usar la señal PWM generada y entonces accionar un generador de pulsos de ancho constante en los flancos de bajada de la señal PWM. El circuito generador de pulsos puede ser considerado como un monoestable el cual se dispara con el flanco de caída de la señal de PWM. El ancho del pulso generado se determina por el monoestable. Modulación de Posición de Pulso (PPM)

28

29 Considérese el tren de pulsos sin modular dado por: Si la frecuencia de muestreo es f s, donde f s = 1/T, el centro de cada pulso estará situado en los intervalos de tiempo 0, T, 2T, etc.. Modulación de Posición de Pulso (PPM)

30 Debido a la señal moduladora El centro de cada pulso se desplaza en el tiempo en una magnitud Modulación de Posición de Pulso (PPM)

31 La señal modulada se puede escribir como: Donde Jo, J1, J2… son valores obtenidos a través de las funciones de Bessel. Estos valores se pueden obtener a partir de tablas. Modulación de Posición de Pulso (PPM)

32 Para recuperar la modulante, los impulsos del tren PPM se convierten en un tren de pulsos PAM o PWM en el receptor y luego se pasan a través de un filtro pasa bajo. Demodulación de Posición de Pulso (PPM)

33 Veamos algunas aplicaciones de las técnicas de Modulación de Pulsos

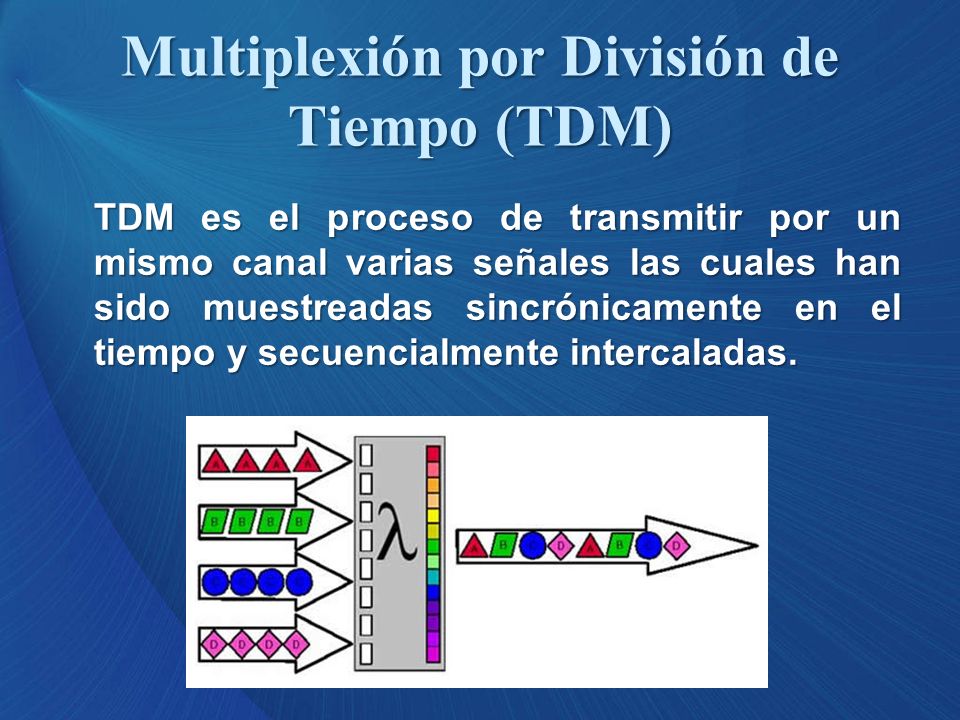

34 Multiplexión por División de Tiempo (TDM) TDM es el proceso de transmitir por un mismo canal varias señales las cuales han sido muestreadas sincrónicamente en el tiempo y secuencialmente intercaladas.

35 La señal TDM que se muestra, se obtuvo multiplexando en el tiempo dos señales de PAM. Se puede observar que entre dos muestras sucesivas de f 1 (t) existe un espacio de tiempo no utilizado. Multiplexión por División de Tiempo (TDM)

36 En este espacio se pueden colocar las muestras correspondientes a otras señales. En el caso de la figura se incluyen muestras de la señal f 2 (t). Multiplexión por División de Tiempo (TDM)

37 En el receptor TDM se requiere la sincronización de los cuadros (tramas) de modo que los datos multicanalizados recibidos se puedan clasificar y dirigir al canal de salida apropiado. Existen dos maneras enviar la sincronización hasta el receptor son: Línea adicional que llegue al Rx desde el Tx.Línea adicional que llegue al Rx desde el Tx. Señal de sincronismo implícita en el mensaje enviado.Señal de sincronismo implícita en el mensaje enviado. Multiplexión por División de Tiempo (TDM)

38 Línea adicional que llegue al Rx desde el Tx. Señal de sincronismo implícita en el mensaje enviado. Información Señal de Sincronismo Información + sincronismo Multiplexión por División de Tiempo (TDM)

39 Se observa que mientras más estrechas sean las muestras de las señales y mayor su distanciamiento una de otra, mayor número de muestras de señales se pueden incorporar entre dos muestras sucesivas de una misma señal. Multiplexión por División de Tiempo (TDM)

40 Un diagrama de bloques para un generador de TDM se muestra a continuación Multiplexión por División de Tiempo (TDM)

41 El conmutador determina la sincronización y la secuencia de los canales (señales) que se han de muestrear. El generador de pulsos produce los pulsos estrechos necesarios para accionar el muestreador. El reloj marca el tiempo de todo el sistema. Multiplexión por División de Tiempo (TDM)

42 La salida del generador de TDM (PAM) va conectado a un medio transmisor tal como una línea o a un transmisor. En el otro extremo la señal debe ser llevada a su forma original. Demultiplexión por División de Tiempo (TDM)

43 Actividades de Autodesarrollo 1.Revise los tópicos dados en clase en la bibliografía sugerida. 2. Desarrolle varios ejemplos utilizando Microsim para Modulación y Demodulación: PAM, PWM, PPM. Analice los resultados y establezca sus conclusiones. 3.Preparase para la sección de trabajo con los preparadores.

44 Final de la Primera Parte del Tema III Pasemos ahora al tema III - B

45 PAM de Muestreo Natural Tiene como característica que la amplitud del pulso obtenido en el proceso de muestreo no es plano y por el contrario adopta la forma de la señal analógica que tiene banda limitada a B Hz. La señal PAM de Muestreo Natural está dada por: donde w s (t) es la señal muestreada y s(t) (función sample, muestreadora) es el tren de pulsos que toma la muestra de la señal de manera regular.

46 El tren de pulsos está dado por: Donde se tiene: PAM de Muestreo Natural Es decir, debe cumplirse el teorema de Nyquist.

47 Formas de Ondas para la Señal PAM de Muestreo Natural. PAM de Muestreo Natural

48 PAM de Muestreo Instantáneo o de Cresta Plana El muestreo instantáneo tiene como característica que la cresta del pulso en el instante del muestreo es totalmente plana. Considere que w(t) es una forma de onda analógica de banda limitada a B Hz, entonces la señal PAM de muestreo instantáneo está dada por: Donde, debe cumplirse que:

49 Formas de Ondas para la Señal PAM de Muestreo Instantáneo PAM de Muestreo Instantáneo o de Cresta Plana
