1 Angela Paola Sanchez orozco
CEFALOMETRIA Angela Paola Sanchez orozco

2 cefalometria es el nombre que se da a las medidas que se obtienen del cráneo humano, por lo general realizadas por radiografías

3 Aplicaciones de la cefalometría
Estudio del crecimiento facial: repetición y reproducción de las estructuras del paciente. Superposición de trazados para estudiar su crecimiento.

4 Aplicaciones de la cefalometría
Diagnóstico de posibles patologías especiales, tales como dilaceraciones, traumatismos.

5 Aplicaciones de la cefalometría
Diagnóstico de anomalías cráneo-faciales (clase II, clase III…)

6 cefalometría Utilizando un criterio meramente clínico, a la hora de llevar a cabo una cefalometría, el profesional debería conocer los siguientes aspectos:

7 telerradiografía radiografía extra bucal, se trata de una radiografía tomada desde fuera de la boca y a una distancia determinada.

8 telerradiografía Para realizar la telerradiografía, la cabeza del paciente se orienta en el espacio como un cuerpo sólido, es decir, mediante tres planos o ejes que confluyen en el centro.

9 Las arcadas dentales están en el intercuspidazion máximo
telerradiografía Las arcadas dentales están en el intercuspidazion máximo

10 Los labios tienen que ser guardados en la posición natural
telerradiografía Los labios tienen que ser guardados en la posición natural

11 S:Sella: centro geométrico de la silla turca en al punto medio de su concavidad.
A:punto mas profundo de la concavidad anterior del hueso maxilar. N: Nasion: punto de unión entre las suturas Internasal y frontonasal Sutura Frontonasal B:punto más posterior de la concavidad anterior del hueso mandibular o: oregon, punto inferior de la orbita SNA: la espina nasal anterior

12

13

14

15

16 LINEAS Y PLANOS LINEA S-N PLANO BOLTON
PLANO FRANKFORT HORIZONTAL (FH). PLANO FACIAL. EJE FACIAL. EJE CONDILEO. EJE DEL CUERPO DE LA MANDIBULA. LINEA APo. LINEA E. EJES INCISALES.

17 Representa la base anterior del craneo.
LINEA S-N N: Sutura Frontonasal. S: Silla Turca. Representa la base anterior del craneo.

18 Condilos del occipital
PLANO BOLTON N: Nasion Condilos del occipital

19 PLANO FRANKFORT HORIZONTAL (F-N)
PORION MEATO AUDITIVO EXT O: ORBITAL PUNTO INFERIOR DE LA ORBITA

20 PLANO PALATINO ENA ENP Espina nasal anterior Espina nasal posterior

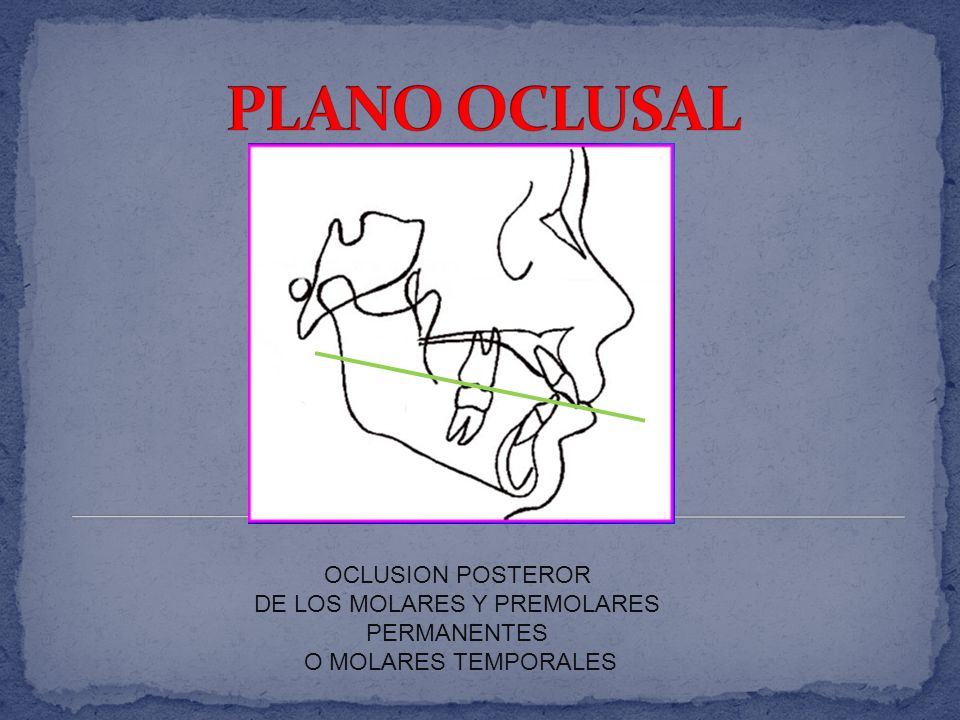

21 DE LOS MOLARES Y PREMOLARES
PLANO OCLUSAL OCLUSION POSTEROR DE LOS MOLARES Y PREMOLARES PERMANENTES O MOLARES TEMPORALES

22 PLANO MANDIBULAR Go: Gonion Gn: Gnation

23 LINEAS Y PLANOS MAS COMUNES
LINEA S-N S PLANO BOLTON P PLANO FRANKFORT HORIZONTAL O E N A PLANO PALATINO ENP C.O PLANO OCLUSAL Go PLANO MANDIBULAR Gn

24 PUNTOS Y PLANOS ALTERNATIVOS

25 PLANO FACIAL nagsion pogonion

26 EJE FACIAL N N INTERSECCION DEL PLANO FACIAL PTERIGOIDEO PT
INTERSECCION DEL PLANO MANDIBULAR Go GNATION Gn Gn REPRESENTA LA DIRECCION DEL CRECIMIENTO MANDIBULAR

27 EJE CONDILEO CENTRO DEL CONDILO MANDIBULAR
CENTRO DE LA RAMA DE LA MANDIBULA

28 EJE DEL CUERPO DE LA MANDIBULA
CENTRO DE LA RAMA DE LA MANDIBULA EXTENSION DEL CUERPO DE LA MANDIBULA

29 Linea maxilo mandibular
LINEA APo Linea maxilo mandibular A Po

30 LINEA E Punta del tejido blando de la nariz
Punta del tejido blando del menton

31 Ejes largos de los incisivos centrales sup e inf.
EJES INCISALES Ejes largos de los incisivos centrales sup e inf.

32 Ángulos y medidas

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47
