1 Facultad de Odontología Dr. Sergio A. García Piloña Facultad de Odontología Temática de Radiología Dr. Sergio A. García Piloña

2 TEMA 6 Técnica de Paralelismo (30)

3 OBJETIVOS: Definir palabras clave. Establecer el principio básico de la técnica de paralelismo e ilustrar la colocación de la película, el soporte de la película, el cono y el rayo central. Explicar la forma en que la distancia objeto- película afecta la imagen radiográfica y cómo se ajusta la distancia blanco-película para compensar estos cambios. Citar los soportes de película que se utilizan con la técnica de paralelismo.

4 Explicar por qué es necesario el soporte de película con esta técnica. Identificar y marcar las partes de los instrumentos Rinn XCP. Decir cuáles son los diferentes tamaños de películas utilizadas con la técnica de paralelismo y cómo se coloca cada película en la aleta de mordida. Establecer las cinco reglas básicas de la técnica de paralelismo

5 Describir las precauciones necesarias que se deben tomar con el paciente y el equipo antes de utilizar la técnica de paralelismo. Analizar la secuencia de exposición de las 14 películas periapicales colocadas durante la técnica de paralelismo. Describir la colocación de cada una de las 14 películas periapicales recomendadas para utilizarse con los instrumentos XCP. Resumir las normas para la colocación de las películas periapicales. Enumerar ventajas y desventajas de la técnica.

6 PALABRAS CLAVE: Angulo recto Colocación de la película Dientes anteriores y posteriores Distancia blanco-película Distancia objeto-película Eje longitudinal Instrumento Rinn XCP Intersecar Paladar Paralelo

7 Perpendicular Rayo central Soporte de película Técnica del paralelismo Torus

8 INTRODUCCIÓN

9 Técnica del Paralelismo También conocida como: Técnica de extensión de cono paralelo (XCP). Técnica de ángulo recto. Técnica de cono largo.

10 Método que se utiliza para exponer películas periapicales e interproximales. Es necesario que el odontólogo comprenda la terminología, los principios y las reglas que lo gobiernan, también se requiere conocer los soportes de las películas y el tipo de películas a utilizar.

11 Terminología Paralelo:Paralelo: que se mueve o se encuentra en el mismo plano, siempre separado por la misma distancia y sin intersección. Intersecar:Intersecar: cruzar o atravesar. Perpendicular:Perpendicular: intersecar en ángulo recto o formarlo.

12 Angulo recto:Angulo recto: ángulo de 90 grados formado por dos líneas perpendiculares entre sí. Eje longitudinal del diente:Eje longitudinal del diente: línea imaginaria que divide el diente en dos mitades iguales a lo largo. Rayo central:Rayo central: porción central del haz primario de rayos X.

13 Principios Se coloca la película en la boca en posición paralela al eje longitudinal del diente a examinar. El rayo central del haz se dirige en sentido perpendicular (en ángulo recto) a la película y al eje longitudinal del diente. Se utiliza un soporte de película para mantenerla paralela con el eje longitudinal del diente.

14 Distancia objeto-películaDistancia objeto-película Distancia blanco-películaDistancia blanco-película

15 Soportes de películas: La técnica de paralelismo requiere del empleo de un instrumento para sostener la película, con el fin de colocarla paralela al eje longitudinal del diente. Ejemplos: Rinn XCP (X=extensión, C=cono, P=paralelismo)

16 Soportes de películas precisión Aleta de mordida Stabe Soporte de película EEZEE- Grip Pinzas hemostáticas con aleta de mordida

17 Película: Región anterior Región posterior

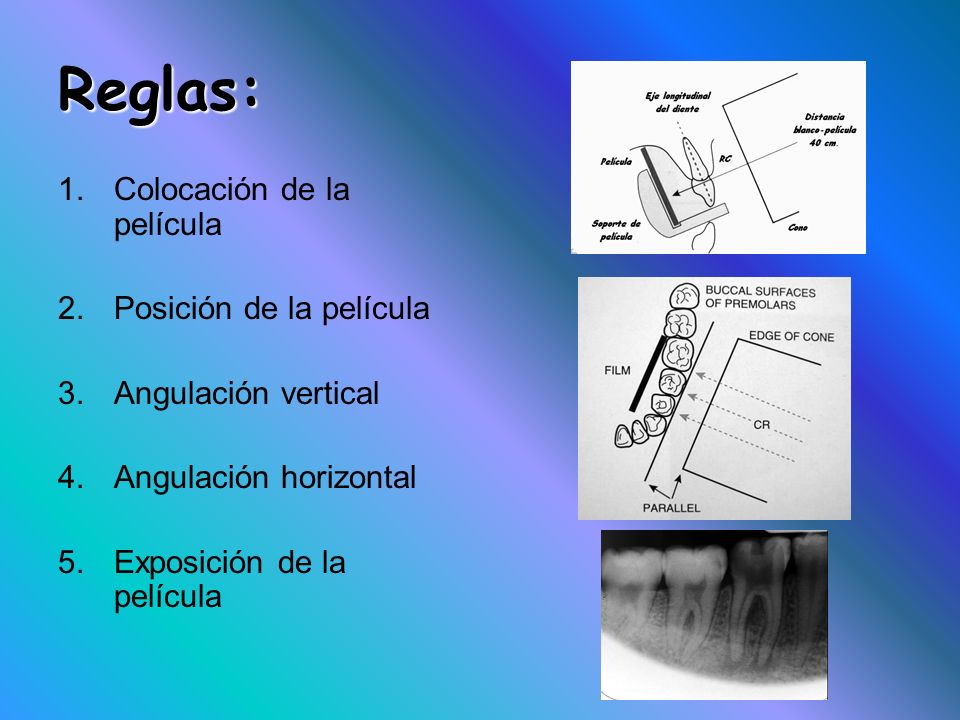

18 Reglas: 1.Colocación de la película 2.Posición de la película 3.Angulación vertical 4.Angulación horizontal 5.Exposición de la película

19 Procedimiento paso por paso:

20 Preparación del paciente:

21 Preparación del equipo:

22

23

24

25

26 Colocación de la película:

27 Secuencia de exposición para la colocación de películas:

28 Secuencia de exposición para dientes anteriores: ( caninos e incisivos)

29

30

31

32

33

34

35

36 Secuencia de exposición para dientes posteriores: (premolares y molares)

37

38

39

40

41

42

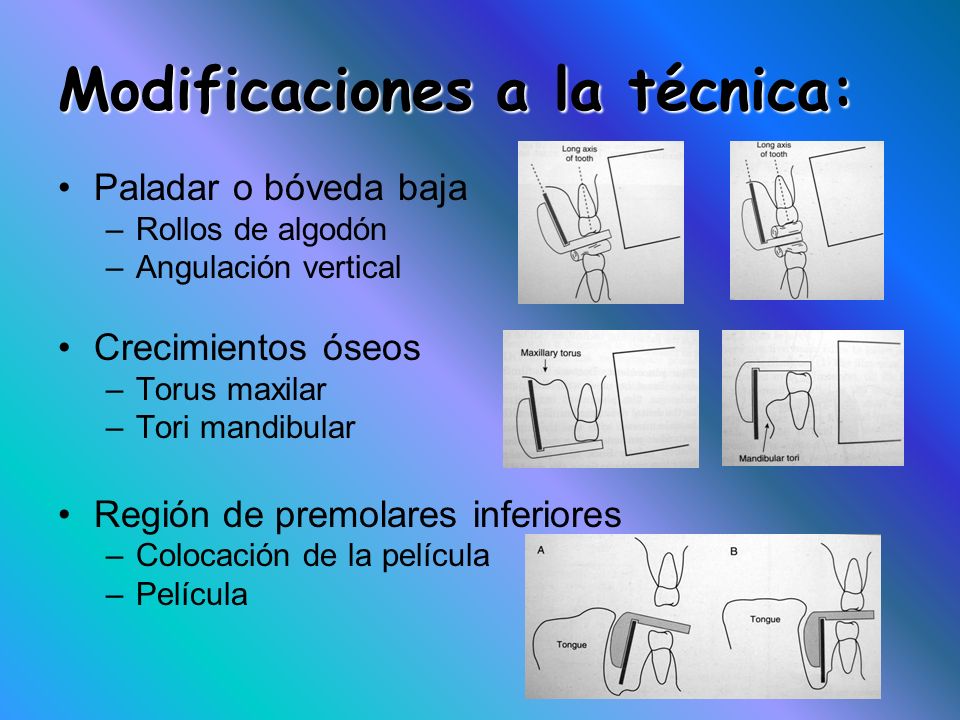

43 Modificaciones a la técnica: Paladar o bóveda baja –Rollos de algodón –Angulación vertical Crecimientos óseos –Torus maxilar –Tori mandibular Región de premolares inferiores –Colocación de la película –Película

44 Ventajas y desventajas: Ventajas: Precisión Simplicidad DuplicaciónDesventajas: Colocación de la película Molestias

45 GRACIAS
