Presentación del tema: "Retos Tecnológicos en Videojuegos Jesús de Santos García Equipo de Tecnología Pyro Studios."— Transcripción de la presentación:

1 Retos Tecnológicos en Videojuegos Jesús de Santos García Equipo de Tecnología Pyro Studios

2 Retos Tecnológicos en Videojuegos Filosofía general de esta presentación –Pocos detalles técnicos (referencias al final de la presentación) –Abarcar el mayor numero de áreas posible –Dar una visión general del tipo de problemas técnicos a los que nos enfrentamos los programadores de videojuegos –No estrictamente problemas técnicos ¿Qué tipo de retos tecnologicos? –Puramente técnicos –Problemas de tratamiento de datos –Complejidad humana en el proceso

3 Retos Tecnológicos en Videojuegos En la siguiente hora –Tecnología gráfica –Física –IA –Multithreading –Desarrollo de Herramientas –Metodologías / Procesos de Trabajo Resto –Preguntas

4 Retos Gráficos Potencia gráfica cada vez mayor. Ritmo de crecimiento superior a la Ley de Moore –GPU: cada vez mas funcionalidad de propósito –CPU: cada vez mas cores paralelos

5 Retos Gráficos Potencia gráfica de cada plataforma –PC Shader Model 3.0 Shader Model 4.0 OpenGL 2.0, DX9, DX10 –XBox PowerPC 3.2GHz x 2 threads hardware Tarjeta ATI – SM Mhz Memoria unificada 512Mb ~DX9.5 –PlayStation3 1 PPU (PowerPC 3.2Ghz) + 6 SPU (3.2Ghz) Tarjeta nVidia – SM 3.0 – 550Mhz 256Mb Video / 256Mb Sistema libgcm / ~OpenGL ES –Wii PowerPC 729Mhz Tarjeta ATI 243Mhz (Gamecube) 64Mb ~OpenGL

6 Retos Gráficos Aprovechar todo el potencial disponible Cada vez podemos asimilar más técnicas provenientes del mundo del Cine 3D –Materiales (Shaders) –Modelado –Iluminación –Sombras –Animación

7 Gráficos - Materiales RenderMan –Render empleado por Pixar para todas sus películas. La especificación es pública y ha sido empleado en un gran número de películas. –RenderMan Shading Language: un lenguaje para describir las propiedades visuales de los materiales (plástico, cristal…)

8 Gráficos - Materiales Ejemplo de RSL surface metal(float Ka = 1; float Ks = 1; float roughness = 0.1;) { normal Nf = faceforward(normalize(N), I); vector V = - normalize(I); Oi = Os; Ci = Os * Cs * (Ka * ambient() + Ks * specular(Nf, V, roughness)); }

9 Gráficos - Materiales Los videojuegos empezaron el camino de los shaders hace mucho tiempo. Es ahora, en esta generación, cuando realmente estamos llegando a la libertad disponible en el cine. Fin de la época de los Pseudoshaders HLSL, GLSL, CG

10 Gráficos - Materiales HLSL // // Directional Fragment Shader // float4 metal_fp(dirVertexOutput IN, uniform float Ks, uniform float SpecExpon, uniform float3 LightDir) : COLOR { float3 Nn = normalize(IN.WorldNormal); float3 Ln = -normalize(LightDir); float3 Vn = normalize(IN.WorldView); float3 Hn = normalize(Vn + Ln); float spec = pow(dot(Hn, Nn), SpecExpon); float3 color = Ks * spec; return float4(color, 1.0); }

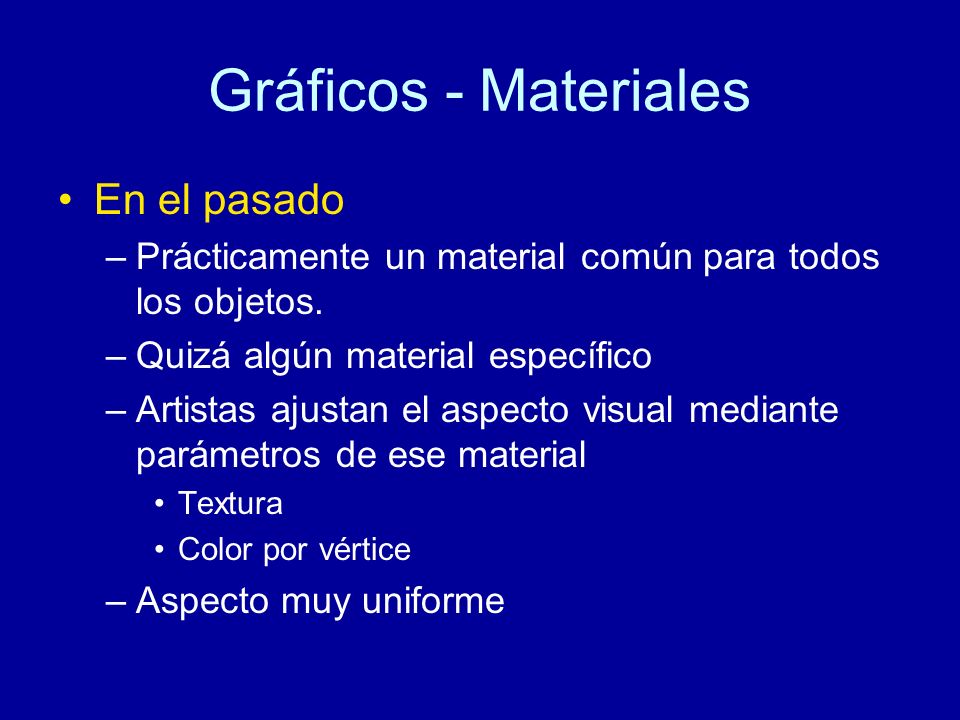

11 Gráficos - Materiales En el pasado –Prácticamente un material común para todos los objetos. –Quizá algún material específico –Artistas ajustan el aspecto visual mediante parámetros de ese material Textura Color por vértice –Aspecto muy uniforme

12 Gráficos - Materiales En esta generación –Materiales específicos para cada uso. Podemos emplear materiales distintos para un mismo personaje por ejemplo: pelo, piel, ojos, metal –Ajuste de parámetros específicos del material –Librerías de materiales –Un montón de herencia proveniente del cine, que por supuesto hay que optimizar

13 Gráficos - Materiales Efectos de postproceso –Un nuevo campo en este generación –Soporte de imágenes en coma flotante –Disponible todo el soporte de materiales –Ejemplos: Desenfoque Motion Blur Gamma/Color correction Flares / Glares

14 Gráficos - Materiales

15

16 Gráficos - Modelado Técnicas de modelado para tiempo real –Bump Mapping. Jim Blinn (1978) –Optimizada dio como resultado Normal Mapping. –Usada prácticamente en todas las superficies de esta generacion –Información proveniente de un modelo de alta poligonización

17 Gráficos - Modelado Evolución del Bump Mapping –Desplazamiento real de geometría. Displacement Mapping –Ray Tracing implementado en el shader –No aplicable a todas las superficies (costoso) Solo aquellos partes importantes (por ejemplo las más cercanas, cinemáticas) En superficies más aptas para esta técnica, como por ejemplo los terrenos

18 Gráficos - Modelado Displacement Mapping

19 Gráficos - Modelado Gracias a estas técnicas, los modeladores solo crean una malla visual –Sin restricción de ningún tipo Polígonos Texturas / Mapeado –Zbrush Esa malla es convertida luego a otra de menor detalle –Alto Detalle ~ Malla + Bump + Displacement –Proceso automatizable (asistido)

20 Gráficos - Modelado Subdivisión de superficies –Complemento ideal Displacement Mapping –Compresión / Reducción Bandwidth –Complicado de implementar en software –El siguiente paso necesario a implementar por hardware en la industria –Fin de los polígonos

21 Gráficos - Modelado Subdivisión de superficies Modelo de

22 Gráficos - Iluminación Uno de los grandes retos actuales Técnicas habituales –Iluminación estática pegada en texturas: lightmaps. Generada offline. Baking –Luces dinámicas ordenadas por importancia Luces por píxel Luces por vértice Luces por objeto

23 Gráficos - Iluminación Retos en iluminación –Iluminación dinámica Mapas de opacidad Precálculos de visibilidad Información de transmisión de luz (PRT) –Ambient occlusion –Luces de área Cube Maps Spherical Harmonics Cielos

24 Gráficos - Sombras Tema tradicionalmente complicado. –Muchos años luchando en este área. –Muchos años por luchar Implementación más sencilla con restricciones conocidas –Proyección en el suelo Juegos de lucha Juegos de coches –Volúmenes de sombras precalculados

25 Gráficos - Sombras Reto tecnológico –Toda la iluminación dinámica Auto sombras Sin casos particulares –Tras un periodo confuso de técnicas, el cine marca una vez mas el camino a seguir: Shadow Mapping Lance Williams (1978) Simple Eficiente Soportado por hardware

26 Gráficos - Sombras Shadow Mapping

27 Gráficos - Sombras

28 Gráficos – Animación Morphos –Animación facial –Soporte HW Esqueletos / Bones –Misma técnica desde 10 años –Nuevos modelos Retargeting Generación dinámica de animaciones

29 Gráficos En resumen –Gran parte de técnicas heredadas del mundo del cine –Poder creativo en manos del artista –El principio básico sigue funcionando: no tiene que ser realista, tiene que parecerlo. Y si es posible, de la manera mas sencilla.

30 Retos Tecnológicos en Videojuegos En la siguiente hora –Tecnología gráfica –Física –IA –Multithreading –Desarrollo de Herramientas –Metodologías / Procesos de Trabajo Resto –Preguntas

31 Física Responsabilidad del sistema Físico –Interacción del jugador con el entorno –Interacción entre objetos –Usos específicos según el tipo de videojuego: telas, vehículos –Ragdolls Por lo general el sistema físico emplea una representación del mundo independiente a la visual –KDTree –BSP –OBBTree –KDopTree

32 Física La física de un videojuego es un campo en el que el empleo de middleware es una norma habitual –Havok –AGEIA / PhysX Un camino que acabaran siguiendo prácticamente todos los subsistemas de un videojuego –¿Para qué reinventar la rueda si otro la vende mas barata?

33 Retos Tecnológicos en Videojuegos En la siguiente hora –Tecnología gráfica –Física –IA –Multithreading –Desarrollo de Herramientas –Metodologías / Procesos de Trabajo Resto –Preguntas

34 Inteligencia Artificial Campo con increíble potencial –Poco explotado hasta la fecha –El puesto de programador de IA era algo poco reconocido hasta hace poco –La potencia actual permite empezar a desarrollar inteligencia artificial de verdad. –Comportamientos emergentes Principal área de desarrollo del propio juego –Según vaya evolucionando el concepto de middleware los programadores del juego estarán mayormente en este campo

35 Inteligencia Artificial Entidad / Actor –Elemento principal –Comunicación mediante mensajes / eventos –Máquinas de estados

36 Inteligencia Artificial Es práctica habitual recurrir a lenguajes más eficientes en este campo que C/C++ –Lenguajes de script propios –Lua –Python –Lenguajes funcionales

37 Inteligencia Artificial Un lenguaje paralelizable es altamente deseable –Queremos cientos de actores ejecutándose individualmente Cada uno es un cerebro implementado en un procesador virtual –Comunicación con otros cerebros mediante mensajes Ejecución en una máquina virtual –Dominio diferente al del motor –Virtualización de recursos –Replicación de entidades por red Analogía con un sistema operativo

38 Inteligencia Artificial UnrealScript // This is the automatic state to execute auto state Idle { // When touched by another actor… function Touch( actor Other ) { log( "I was touched, so Im going to Attacking" ); GotoState( Attacking ); Log( "I have gone to the Attacking state" ); } Begin: log( "I am idle…" ); sleep( 10 ); goto Begin; } // Attacking state. state Attacking state Attacking { Begin: Log( "I am executing the attacking state code" ); //... }

39 Retos Tecnológicos en Videojuegos En la siguiente hora –Tecnología gráfica –Física –IA –Multithreading –Desarrollo de Herramientas –Metodologías / Procesos de Trabajo Resto –Preguntas

40 Multithreading Reto principal –Arquitecturas con varios núcleos La evolución de los microprocesadores está cambiando –No se evoluciona creando micros con mayor frecuencia de cálculo –Se crean micros con varios núcleos que trabajan en paralelo

41 Sistema La concurrencia hardware es una realidad a día de hoy –PC procesadores con 2 núcleos, con 4 núcleos… –XBox procesadores con 2 threads por hardware = 6 unidades de ejecución en paralelo –PlayStation3 1 procesador principal (PPU) + 6 procesadores (SPU) de cálculo

42 Sistema Estamos ante una nueva revolución a nivel de software Es necesario adaptar las técnicas de programación actuales para sacar provecho de la concurrencia. Adaptar el motor de un videojuego a estas técnicas nuevas para poder sacar provecho. The free luch is over – Herb Sutter

43 Sistema Objetivo –Descomponer el trabajo realizado a lo largo de un fotograma en muchas tareas pequeñas –Conseguir una aplicación escalable a n núcleos –Portabilidad siempre interesante

44 Sistema Riesgos –El nuevo paradigma es difícil de llevar a cabo con los lenguajes actuales. Lenguajes funcionales al rescate? Prolog, Haskell –C/C++ sigue siendo el principal lenguaje para crear videojuegos –Diseños con una gran cantidad de bloqueos ineficientes y muchas veces innecesarios –El resultado son arquitecturas complejas y con un alto riesgo Primera generación de juegos de Xbox360 solo empleaba un núcleo –No existe una solución clara a día de hoy.

45 Retos Tecnológicos en Videojuegos En la siguiente hora –Tecnología gráfica –Física –IA –Multithreading –Desarrollo de Herramientas –Metodologías / Procesos de Trabajo Resto –Preguntas

46 Herramientas La parte más importante en todo el proceso de producción del videojuego El verdadero reto actual en la producción de videojuegos Interface de la tecnología para los artistas Una tecnología potente no vale para nada sin unas herramientas que expongan la potencia a los artistas Esta es posiblemente la pagina mas importante de la presentación

47 Herramientas Evolución en la complejidad de los datos en videojuegos –Commandos Strike Force (Pyro Studios) ficheros 12 GB –NextGen en desarrollo (Pyro Studios) ficheros 17.7 GB

48 Herramientas Características deseables en cualquier herramienta decente –Interacción entre las herramientas y el motor lo mas rápida posible –Visualización directa en el motor del juego –Recarga en caliente Texturas Modelos Lógica

49 Herramientas Ejemplo –Editor de partículas

50 Herramientas Video de ejemplo

51 Retos Tecnológicos en Videojuegos En la siguiente hora –Tecnología gráfica –Física –IA –Multithreading –Desarrollo de Herramientas –Metodologías / Procesos de Trabajo Resto –Preguntas

52 Metodologías / Procesos de Trabajo Principales problemas a resolver en esta área –Problemas de comunicación en equipos grandes Optimizarla –Importancia de las personas en el equipo –Difusión del conocimiento en equipos

53 Metodologías / Procesos de Trabajo Herramientas para mejorar el flujo de trabajo y comunicación –Wiki Más eficiente que documentos sueltos Comunicación entre departamentos –Mensajería interna –RSS Más eficiente que el mail

54 Metodologías / Procesos de Trabajo Concepto de compilación continua –Una máquina dedicada exclusivamente a compilar la ultima versión del juego Directamente del repositorio de código Compilación en las diversas configuraciones Ejecución de test de regresión Compilación de datos Empaquetado –Siempre existe una última versión del juego en la máquina de compilación –Importante para mejorar la sensación de progresión. Moral del equipo

55 Metodologías / Procesos de Trabajo Metodologías Agile –Nuevas filosofías de trabajo con el objetivo de incrementar la productividad Scrum –Dos ciclos de desarrollo »Sprint: semanas »Scrum diario

56 Video Tecnología Demo para probar tecnología Estrictamente tecnología No jugable Stress a todos los subsistemas

57 Resumen Realización de un videojuego cada vez más y más compleja. Mucha herencia proveniente del cine Evolución del HW muy superior a lo asimilable Desarrollo de videojuegos con un alto factor de riesgo tecnológico Reducción del riesgo mediante middleware Importancia de las herramientas durante la producción Nueva revolución de software: paralelismo Nuevas metodologías de trabajo

58 Fin de la presentación ¿Preguntas? –Esta presentación con todos los links y más información en:

59 Referencias Real-Time Rendering –http://www.realtimerendering.com/http://www.realtimerendering.com/ D3D10 Unleashed: New Features and Effects –d3d10 unleashed - new features and effects.zipd3d10 unleashed - new features and effects.zip Spherical Harmonic Lighting: The Gritty Details –http://www.research.scea.com/gdc2003/spherical- harmonic-lighting.htmlhttp://www.research.scea.com/gdc2003/spherical- harmonic-lighting.html Generalized Displacement Maps –http://research.microsoft.com/users/xtong/gdm_electr onic.ziphttp://research.microsoft.com/users/xtong/gdm_electr onic.zip

60 Referencias Hardware Shadow Mapping –http://developer.nvidia.com/object/hwshadowmap_paper.htmlhttp://developer.nvidia.com/object/hwshadowmap_paper.html Practical Dynamic Parallax Occlusion Mapping –http://ati.amd.com/developer/SIGGRAPH05/Tatarchuk- ParallaxOcclusionMapping-Sketch-print.pdfhttp://ati.amd.com/developer/SIGGRAPH05/Tatarchuk- ParallaxOcclusionMapping-Sketch-print.pdf Subdivision Surface Theory –http://www.gamasutra.com/features/ /sharp_ pfv.htmhttp://www.gamasutra.com/features/ /sharp_ pfv.htm The RenderMan Companion: A Programmer's Guide to Realistic Computer Graphics –http://www.amazon.com/RenderMan-Companion-Programmers- Realistic-Computer/dp/ http://www.amazon.com/RenderMan-Companion-Programmers- Realistic-Computer/dp/

61 Referencias The Free Lunch Is Over: A Fundamental Turn Toward Concurrency in Software –http://www.gotw.ca/publications/concurrency-ddj.htmhttp://www.gotw.ca/publications/concurrency-ddj.htm Software and the Concurrency Revolution –http://www.gotw.ca/resources/Software%20an d%20Concurrency%20-%20OGDC.pdfhttp://www.gotw.ca/resources/Software%20an d%20Concurrency%20-%20OGDC.pdf Agile Game Development - GDC2007 Tutorial –http://www.agilegamedevelopment.com/2007/ 03/session-and-tutorial-slides-are-posted.htmlhttp://www.agilegamedevelopment.com/2007/ 03/session-and-tutorial-slides-are-posted.html
