CENTRALES GEOTÉRMICAS

Presentación del tema: "CENTRALES GEOTÉRMICAS"— Transcripción de la presentación:

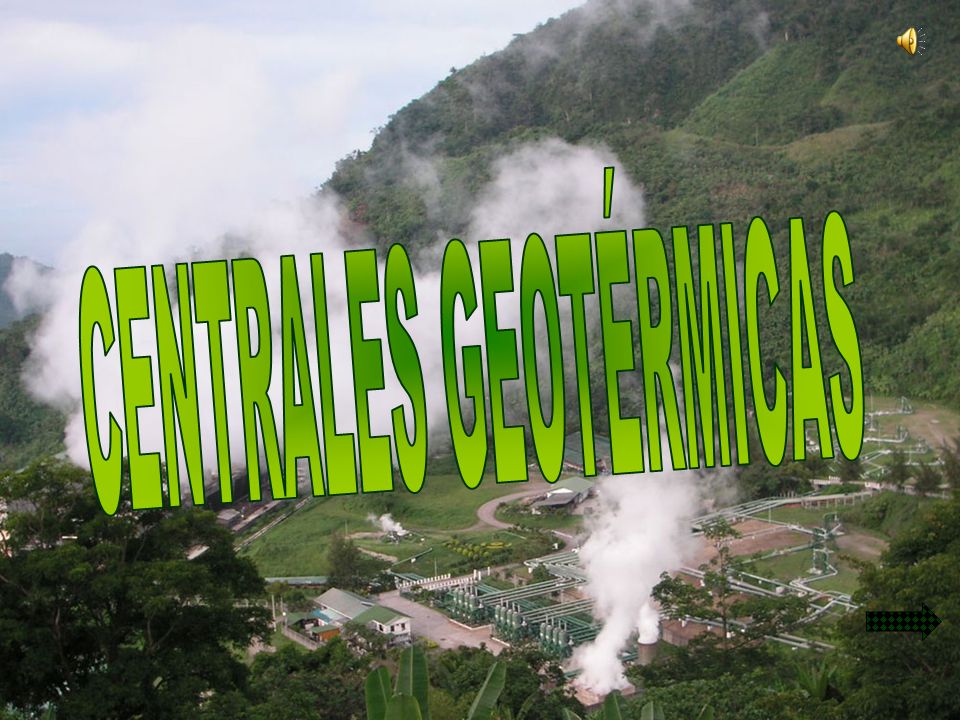

1 CENTRALES GEOTÉRMICAS

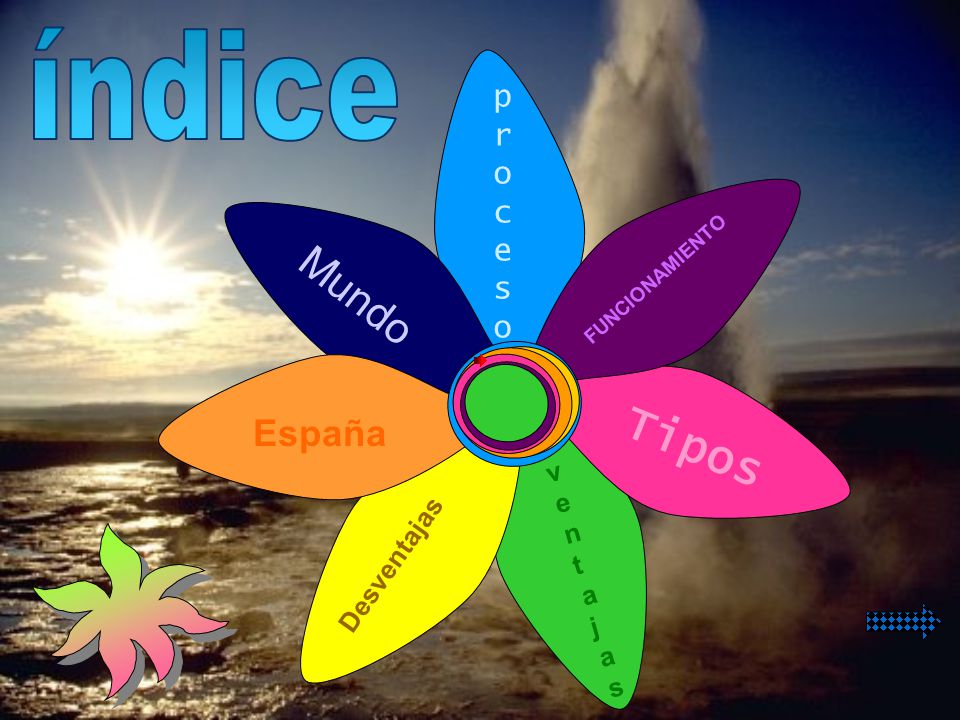

2 índice proceso FUNCIONAMIENTO ventajas Tipos Desventajas España Mundo

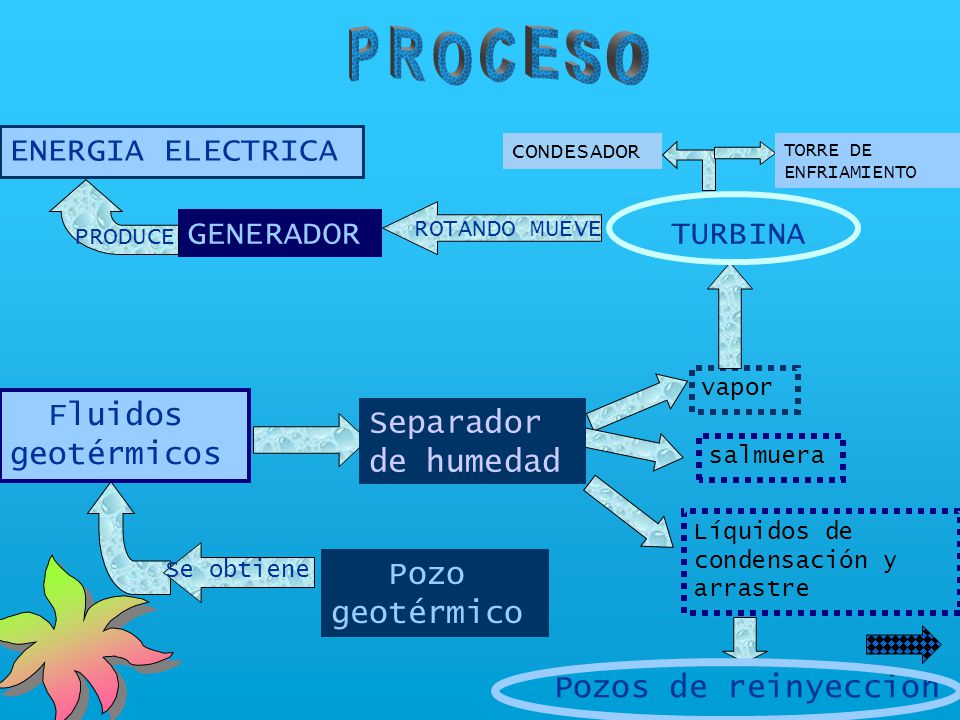

3 PROCESO ENERGIA ELECTRICA GENERADOR TURBINA Fluidos geotérmicos
CONDESADOR TORRE DE ENFRIAMIENTO ROTANDO MUEVE GENERADOR TURBINA PRODUCE vapor Fluidos geotérmicos Separador de humedad salmuera Líquidos de condensación y arrastre Se obtiene Pozo geotérmico Pozos de reinyección

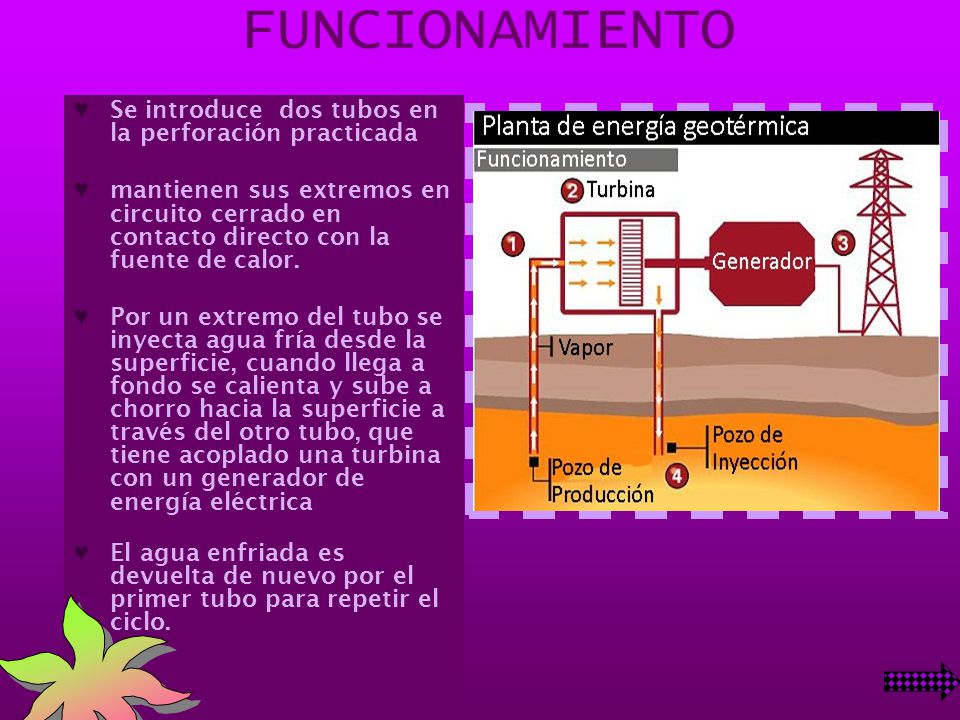

4 FUNCIONAMIENTO Se introduce dos tubos en la perforación practicada
mantienen sus extremos en circuito cerrado en contacto directo con la fuente de calor. Por un extremo del tubo se inyecta agua fría desde la superficie, cuando llega a fondo se calienta y sube a chorro hacia la superficie a través del otro tubo, que tiene acoplado una turbina con un generador de energía eléctrica El agua enfriada es devuelta de nuevo por el primer tubo para repetir el ciclo.

5 tipos de centrales geotérmicas
Según la temperatura a la que sale el agua Energía geotérmica de alta temperatura Energía geotérmica de temperaturas medias Energía geotérmica de baja temperatura

6 según a la temperatura a la que sale el agua
La energía geotérmica de alta temperatura existe en las zonas activas de la corteza. Su temperatura está comprendida entre 150 y 400ºC, se produce vapor en la superficie que enviando a las turbinas, genera electricidad.

7 Energía geotérmica de baja temperatura
Energía geotérmica de temperaturas medias La energía geotérmica de temperaturas medias es aquella en que los fluidos de los acuíferos están a temperaturas menos elevadas, normalmente entre 70 y 150ºC. Por consiguiente, la conversión vapor-electricidad se realiza a un menor rendimiento, y debe utilizarse como intermediario un fluido volátil. Pequeñas centrales eléctricas pueden explotar estos recursos Energía geotérmica de baja temperatura La energía geotérmica de baja temperatura es aprovechable en zonas más amplias que las anteriores; por ejemplo, en todas las cuencas sedimentarias. Es debida al gradiente geotérmico. Los fluidos están a temperaturas de 60 a 80ºC. La energía geotérmica de muy baja temperatura se considera cuando los fluidos se calientan a temperaturas comprendidas entre 20 y 60ºC. Esta energía se utiliza para necesidades domésticas, urbanas o agrícolas. La frontera entre energía geotérmica de alta temperatura y la energía geotérmica de baja temperatura es un poco arbitraria; es la temperatura por debajo de la cual no es posible ya producir electricidad con un rendimiento aceptable 120 a 180ºC.

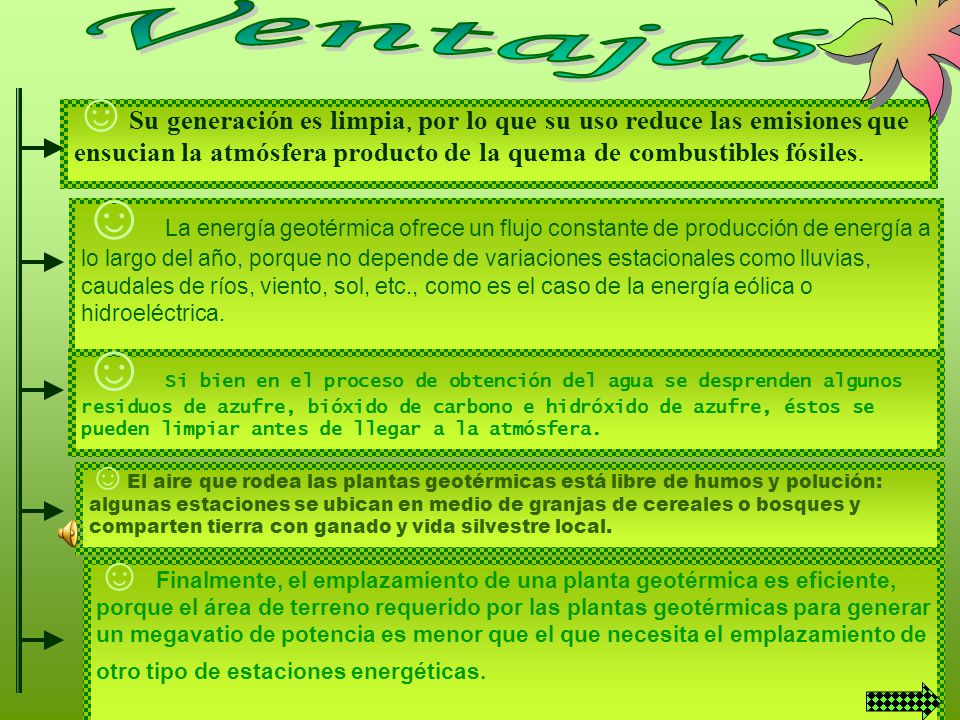

8 Ventajas Su generación es limpia, por lo que su uso reduce las emisiones que ensucian la atmósfera producto de la quema de combustibles fósiles. La energía geotérmica ofrece un flujo constante de producción de energía a lo largo del año, porque no depende de variaciones estacionales como lluvias, caudales de ríos, viento, sol, etc., como es el caso de la energía eólica o hidroeléctrica. Si bien en el proceso de obtención del agua se desprenden algunos residuos de azufre, bióxido de carbono e hidróxido de azufre, éstos se pueden limpiar antes de llegar a la atmósfera. El aire que rodea las plantas geotérmicas está libre de humos y polución: algunas estaciones se ubican en medio de granjas de cereales o bosques y comparten tierra con ganado y vida silvestre local. Finalmente, el emplazamiento de una planta geotérmica es eficiente, porque el área de terreno requerido por las plantas geotérmicas para generar un megavatio de potencia es menor que el que necesita el emplazamiento de otro tipo de estaciones energéticas.

9 DESVENTAJAS Una de las mayores desventajas es el costo de producción de una planta geotérmica: la perforación de las superficies rocosas duras es un proceso costoso. Por otro lado, si bien algunos residuos del aire se pueden limpiar, otros pueden resultar tóxicos y contaminantes, como el sulfuro de hidrógeno que es tóxico en grandes cantidades, pero además genera mal olor en pequeñas cantidades.

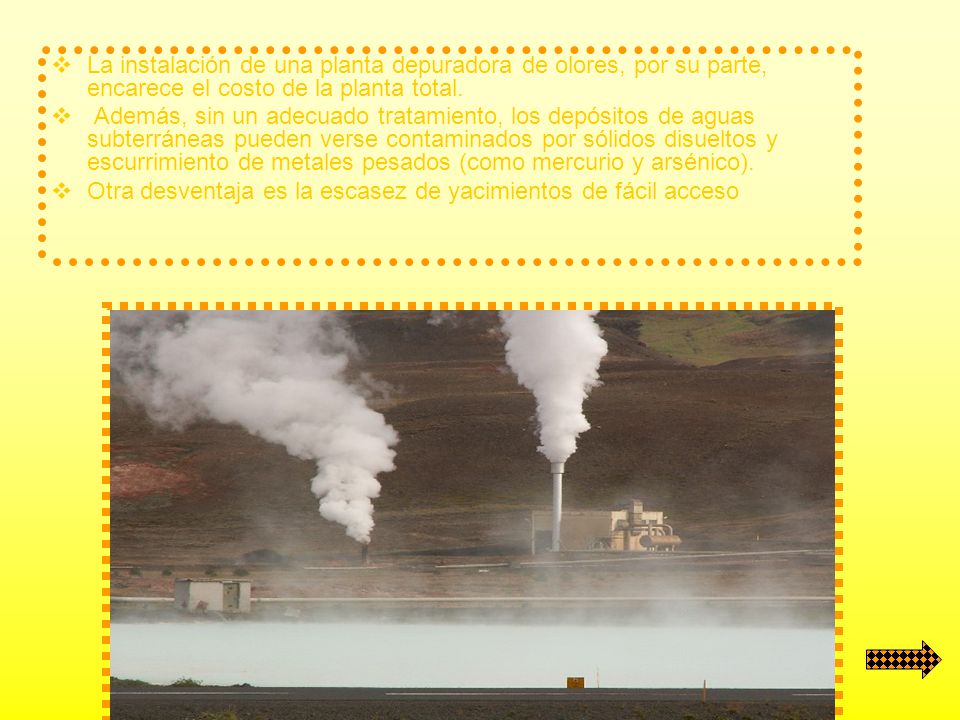

10 La instalación de una planta depuradora de olores, por su parte, encarece el costo de la planta total. Además, sin un adecuado tratamiento, los depósitos de aguas subterráneas pueden verse contaminados por sólidos disueltos y escurrimiento de metales pesados (como mercurio y arsénico). Otra desventaja es la escasez de yacimientos de fácil acceso

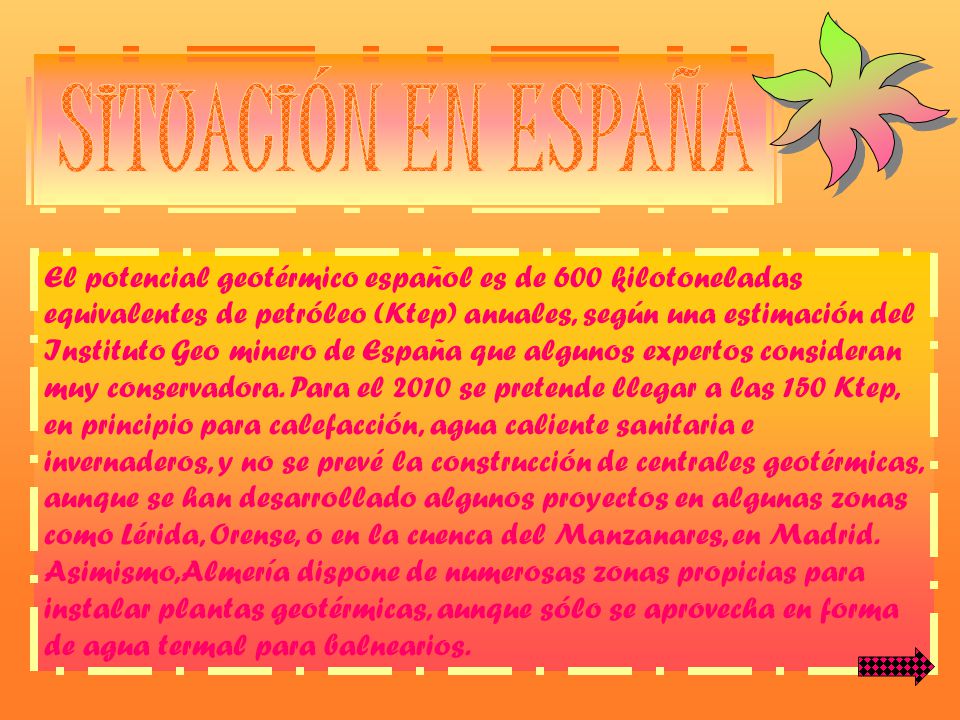

11 SITUACIÓN EN ESPAÑA El potencial geotérmico español es de 600 kilotoneladas equivalentes de petróleo (Ktep) anuales, según una estimación del Instituto Geo minero de España que algunos expertos consideran muy conservadora. Para el 2010 se pretende llegar a las 150 Ktep, en principio para calefacción, agua caliente sanitaria e invernaderos, y no se prevé la construcción de centrales geotérmicas, aunque se han desarrollado algunos proyectos en algunas zonas como Lérida, Orense, o en la cuenca del Manzanares, en Madrid. Asimismo, Almería dispone de numerosas zonas propicias para instalar plantas geotérmicas, aunque sólo se aprovecha en forma de agua termal para balnearios.

12 Las Islas Canarias cuentan también con enormes posibilidades, especialmente en un lugar con una fuerte dependencia energética exterior. En La Palma se han hecho estudios para instalar una planta que podría cubrir el 15% de la demanda eléctrica de la isla. Sin embargo, su coste, estimado entre 16 y 19 millones de euros, es una de las principales causas de su freno.

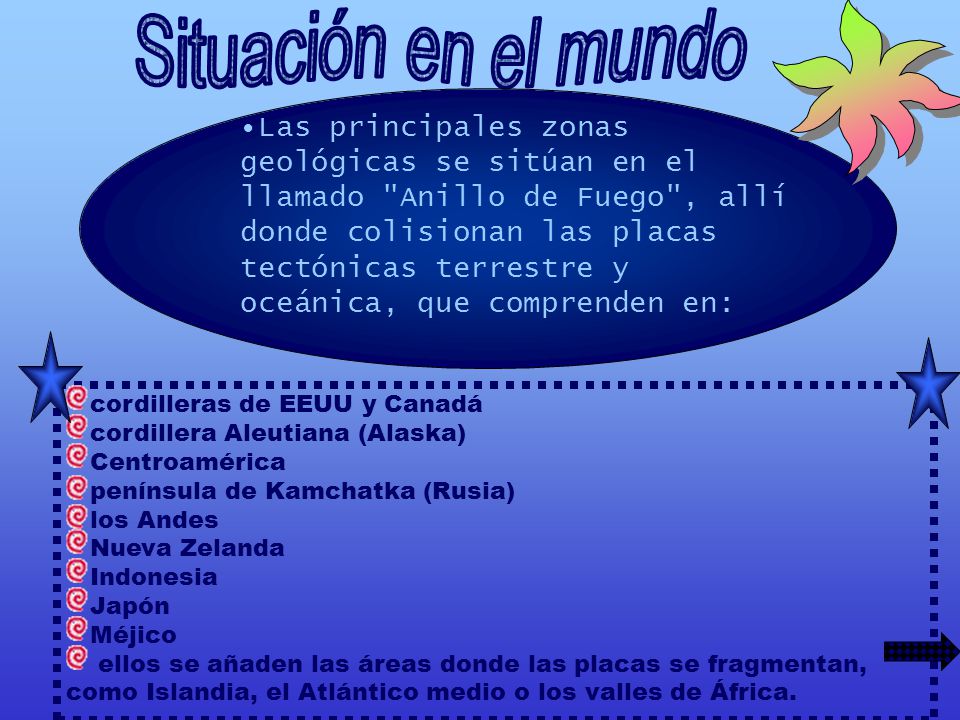

13 Situación en el mundo Las principales zonas geológicas se sitúan en el llamado "Anillo de Fuego", allí donde colisionan las placas tectónicas terrestre y oceánica, que comprenden en: cordilleras de EEUU y Canadá cordillera Aleutiana (Alaska) Centroamérica península de Kamchatka (Rusia) los Andes Nueva Zelanda Indonesia Japón Méjico ellos se añaden las áreas donde las placas se fragmentan, como Islandia, el Atlántico medio o los valles de África.

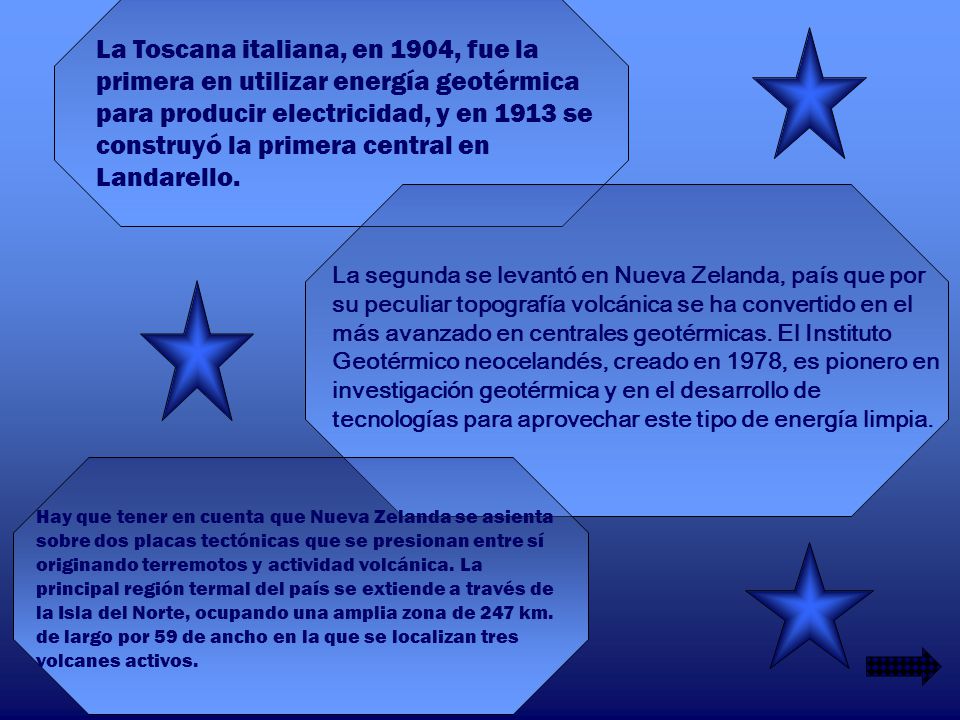

14 La Toscana italiana, en 1904, fue la primera en utilizar energía geotérmica para producir electricidad, y en 1913 se construyó la primera central en Landarello.  La segunda se levantó en Nueva Zelanda, país que por su peculiar topografía volcánica se ha convertido en el más avanzado en centrales geotérmicas. El Instituto Geotérmico neocelandés, creado en 1978, es pionero en investigación geotérmica y en el desarrollo de tecnologías para aprovechar este tipo de energía limpia.  Hay que tener en cuenta que Nueva Zelanda se asienta sobre dos placas tectónicas que se presionan entre sí originando terremotos y actividad volcánica. La principal región termal del país se extiende a través de la Isla del Norte, ocupando una amplia zona de 247 km. de largo por 59 de ancho en la que se localizan tres volcanes activos.

15 Los fluidos geotérmicos también pueden utilizarse como calefacción, como sucede en zonas de Hungría, Rumanía, Francia, Estados Unidos, Suecia, China y Rusia. En Islandia, abundante en depósitos termales, la energía geotérmica supone el 60% de la energía renovable consumida, usándose para redes de calefacción, balnearios o invernaderos.

16 Sarahit Bolaños Y Desirée Benavente 3º ESO “E” TECNOLOGÍA
