MODELO ENTIDAD RELACIÓN

Presentación del tema: "MODELO ENTIDAD RELACIÓN"— Transcripción de la presentación:

1 MODELO ENTIDAD RELACIÓN
Almacenes y Minería de Datos

2 Almacenes y Minería de Datos
Modelo de datos basado en una percepción del mundo real que consiste en un conjunto de objetos básicos llamados entidades y relaciones entre estos objetos. Almacenes y Minería de Datos

3 Almacenes y Minería de Datos
Características Reflejan la existencia de los datos No orientado a aplicaciones particulares Independiente de las BD y Sistemas Operativos Sin restricciones de espacio, almacenamiento ni tiempo de ejecución Abierto a la evolución del sistema Almacenes y Minería de Datos

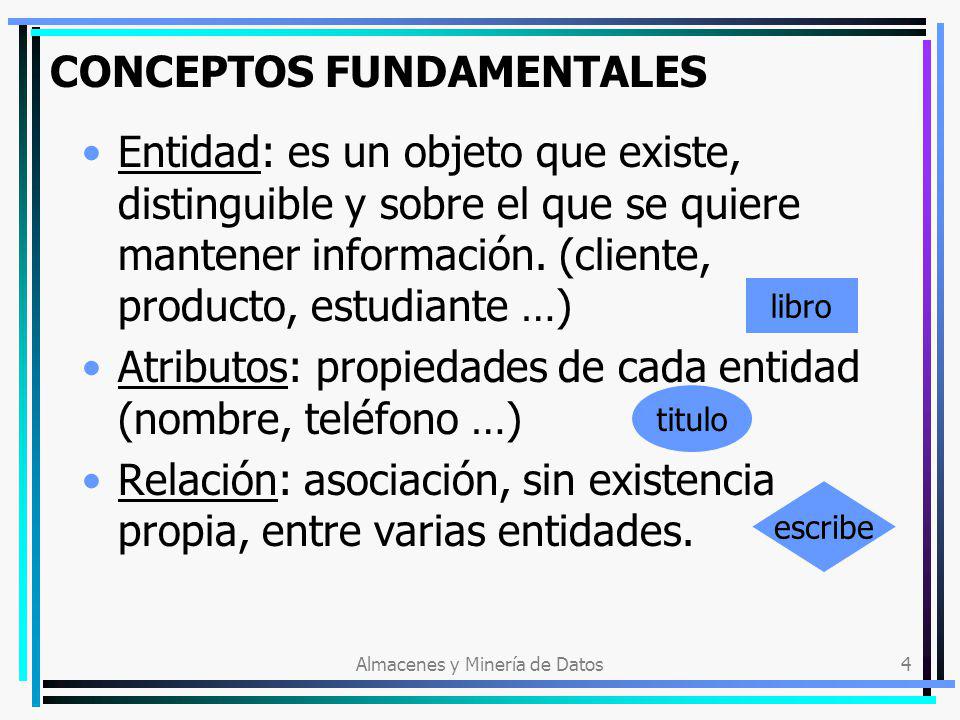

4 CONCEPTOS FUNDAMENTALES
Entidad: es un objeto que existe, distinguible y sobre el que se quiere mantener información. (cliente, producto, estudiante …) Atributos: propiedades de cada entidad (nombre, teléfono …) Relación: asociación, sin existencia propia, entre varias entidades. libro titulo escribe Almacenes y Minería de Datos

5 Almacenes y Minería de Datos
Dominio: rango de posibles valores para cada atributo Superclave: Conjunto de uno ó más atributos para identificar de forma única, un registro de una entidad Clave primaria: Menor número de atributos elegidos por el diseñador para identificar univocamente una entidad Clave Ajena: Atributo de una entidad que es clave primaria de otra entidad Almacenes y Minería de Datos

6 Almacenes y Minería de Datos
Grado de una relación: Número de entidades que asocia una relación Cardinalidad:Numero de registros de una entidad que se relacionan con cada registro de otra entidad dentro de una relación. Tipos: 1:1 1:N N:M 1 dirige 1 Persona Departamento N trabaja 1 Persona Departamento N actúa M Película Actor Almacenes y Minería de Datos

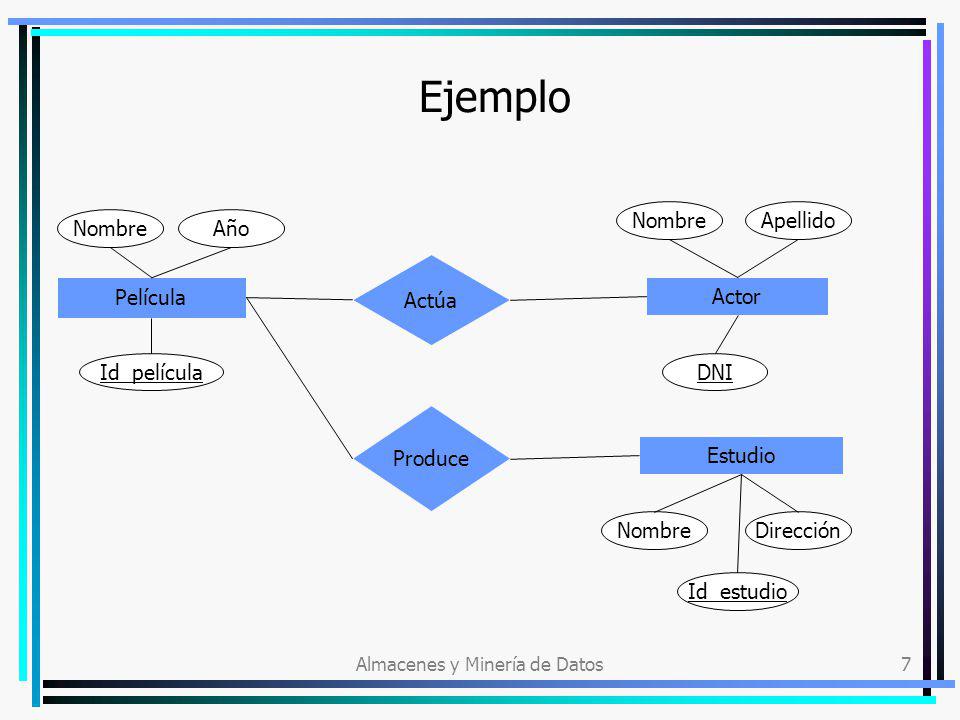

7 Almacenes y Minería de Datos
Ejemplo Nombre Apellido Nombre Año Actúa Película Actor Id_película DNI Produce Estudio Nombre Dirección Id_estudio Almacenes y Minería de Datos

8 Generalización y Herencia
La descomposición de tipos de entidad en varios subtipos es una necesidad muy habitual en el modelado de BD En el mundo real se pueden identificar varias jerarquías de entidades, en las que se plasma la idea “es un” (IS A) Otra característica muy importante de esta clase de interrelaciones es la herencia, ya que en principio todo atributo del supertipo pasa a ser un atributo de los supertipos Dni Nombre dirección Empleado Is a tema No docente asignatura docente Almacenes y Minería de Datos

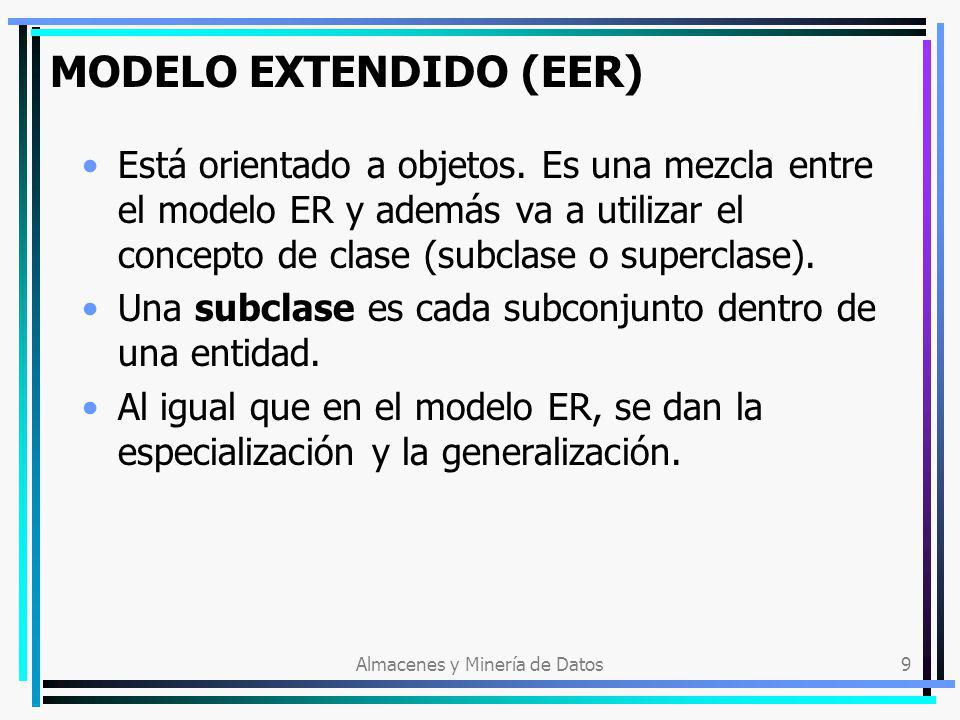

9 MODELO EXTENDIDO (EER)
Está orientado a objetos. Es una mezcla entre el modelo ER y además va a utilizar el concepto de clase (subclase o superclase). Una subclase es cada subconjunto dentro de una entidad. Al igual que en el modelo ER, se dan la especialización y la generalización. Almacenes y Minería de Datos

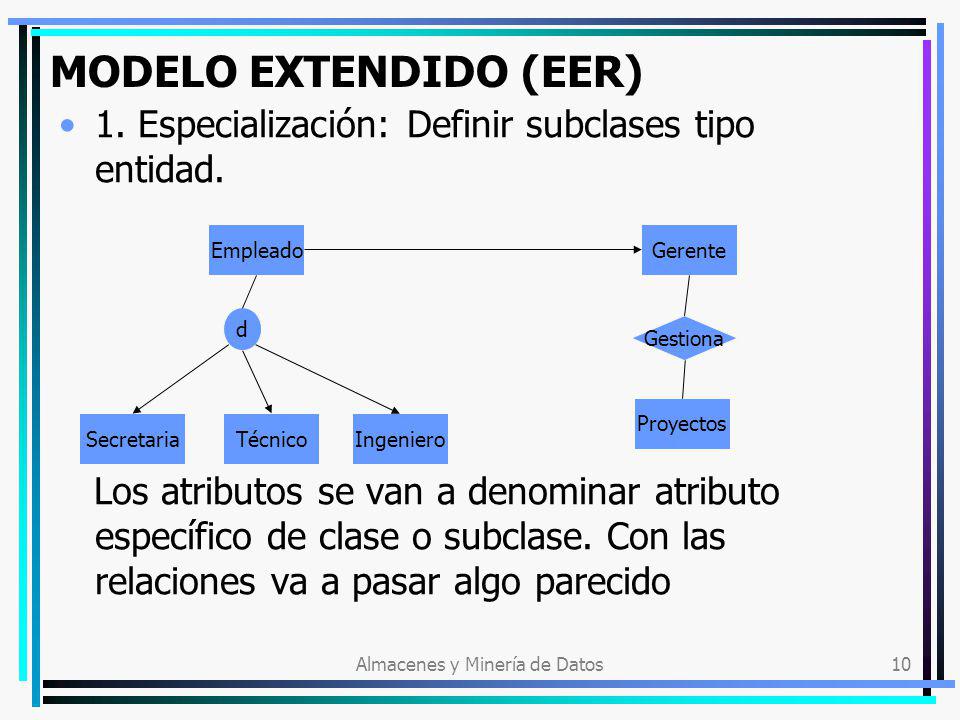

10 MODELO EXTENDIDO (EER)
1. Especialización: Definir subclases tipo entidad. Los atributos se van a denominar atributo específico de clase o subclase. Con las relaciones va a pasar algo parecido Empleado Gerente d Gestiona Proyectos Secretaria Técnico Ingeniero Almacenes y Minería de Datos

11 MODELO EXTENDIDO (EER)
2. Generalización: Extrae los atributos comunes para definir una entidad con estos atributos que esté por encima de estas entidades. Es decir, es una abstracción de los tipos de entidad de manera que consigamos una superclase Almacenes y Minería de Datos

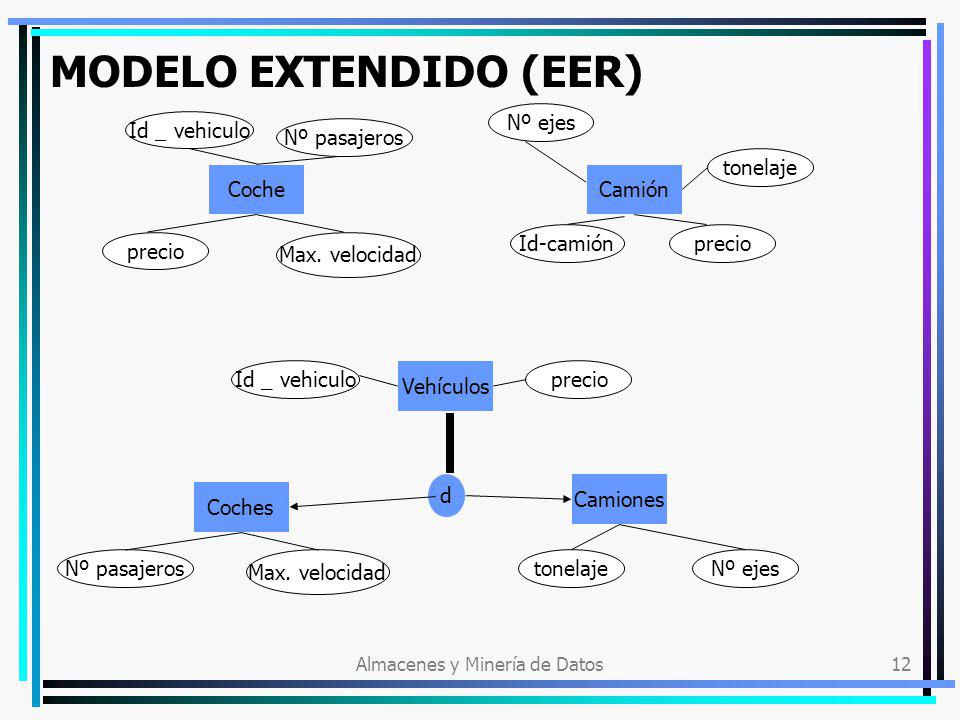

12 MODELO EXTENDIDO (EER)
Nº ejes Id _ vehiculo Nº pasajeros tonelaje Coche Camión Id-camión precio precio Max. velocidad Id _ vehiculo Vehículos precio d Camiones Coches Nº pasajeros Max. velocidad tonelaje Nº ejes Almacenes y Minería de Datos
