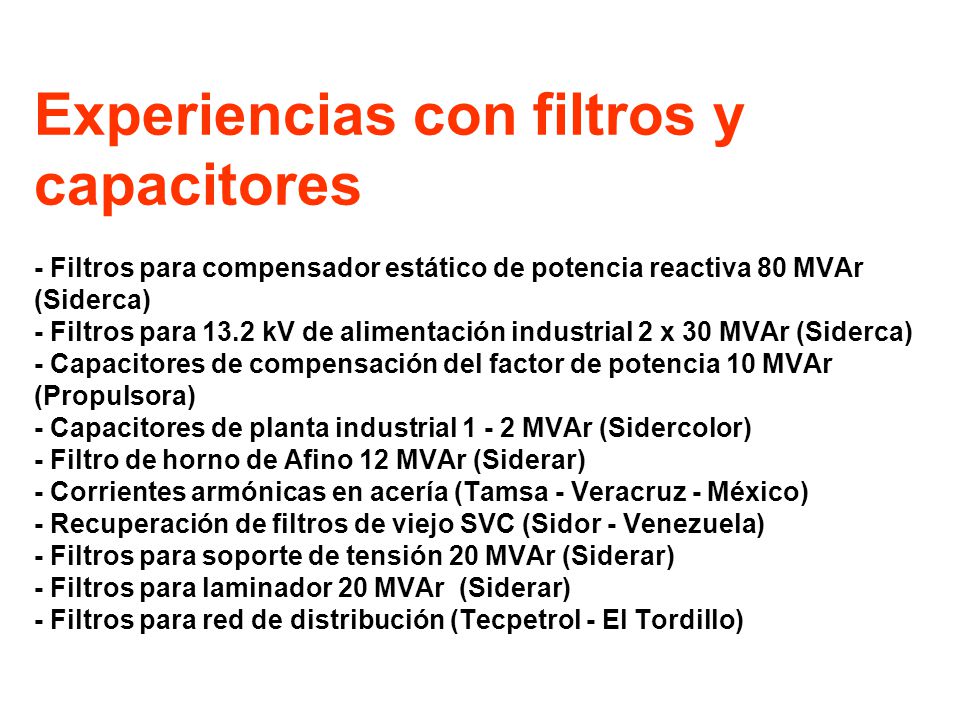

1 Experiencias con filtros y capacitores - Filtros para compensador estático de potencia reactiva 80 MVAr (Siderca) - Filtros para 13.2 kV de alimentación industrial 2 x 30 MVAr (Siderca) - Capacitores de compensación del factor de potencia 10 MVAr (Propulsora) - Capacitores de planta industrial MVAr (Sidercolor) - Filtro de horno de Afino 12 MVAr (Siderar) - Corrientes armónicas en acería (Tamsa - Veracruz - México) - Recuperación de filtros de viejo SVC (Sidor - Venezuela) - Filtros para soporte de tensión 20 MVAr (Siderar) - Filtros para laminador 20 MVAr (Siderar) - Filtros para red de distribución (Tecpetrol - El Tordillo)

2 Filtros para compensador estático de potencia reactiva 80 MVAr (Siderca) ARMONICAS HORNO Y TCR FILTROS 2, 3, 4, 5 SOBRECARGA FILTRO DE SEGUNDA INSERCION TRANSFORMADOR ARMONICAS 2 Y 4 INTERARMONICAS ENTRE 3 Y 4

3 Filtros PROTECCIONES CAPACITORES: FUSIBLES INTERNOS (O EXTERNOS) SOBRECARGA TENSION O CORRIENTE VALOR EFICAZ VERDADERO DESEQUILIBRIO I >

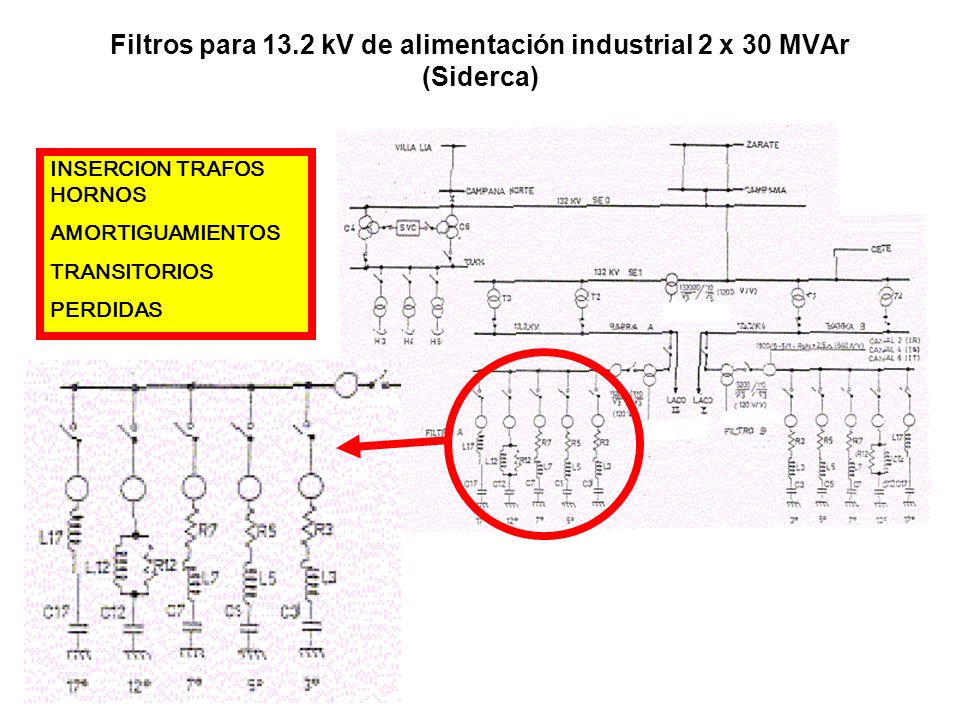

4 Filtros para 13.2 kV de alimentación industrial 2 x 30 MVAr (Siderca) INSERCION TRAFOS HORNOS AMORTIGUAMIENTOS TRANSITORIOS PERDIDAS

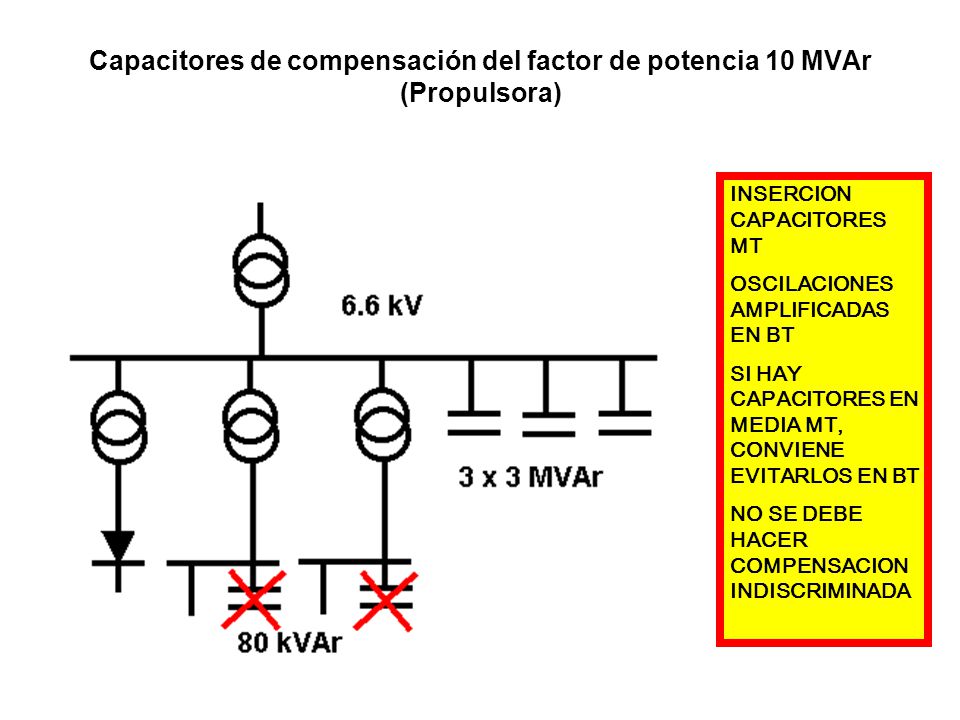

5 Capacitores de compensación del factor de potencia 10 MVAr (Propulsora) INSERCION CAPACITORES MT OSCILACIONES AMPLIFICADAS EN BT SI HAY CAPACITORES EN MEDIA MT, CONVIENE EVITARLOS EN BT NO SE DEBE HACER COMPENSACION INDISCRIMINADA

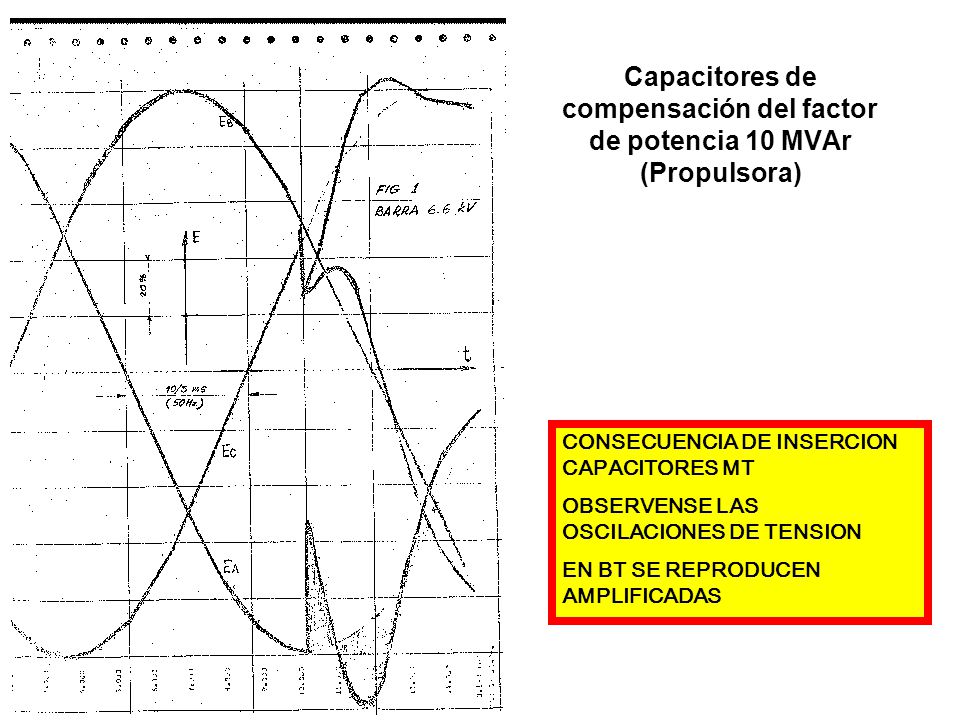

6 Capacitores de compensación del factor de potencia 10 MVAr (Propulsora) CONSECUENCIA DE INSERCION CAPACITORES MT OBSERVENSE LAS OSCILACIONES DE TENSION EN BT SE REPRODUCEN AMPLIFICADAS

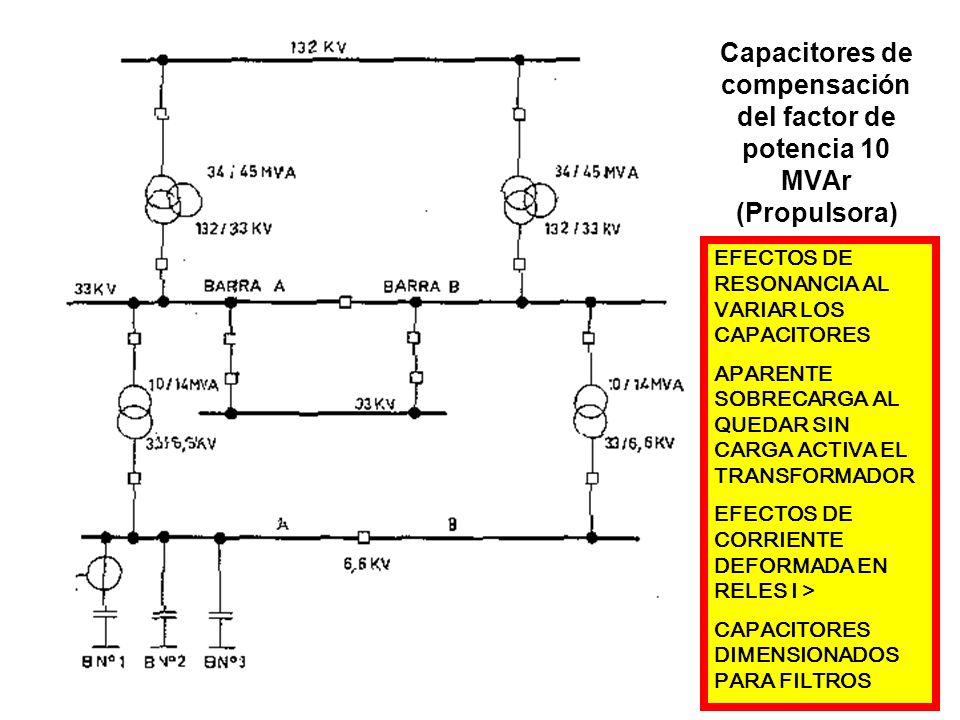

7 Capacitores de compensación del factor de potencia 10 MVAr (Propulsora) EFECTOS DE RESONANCIA AL VARIAR LOS CAPACITORES APARENTE SOBRECARGA AL QUEDAR SIN CARGA ACTIVA EL TRANSFORMADOR EFECTOS DE CORRIENTE DEFORMADA EN RELES I > CAPACITORES DIMENSIONADOS PARA FILTROS

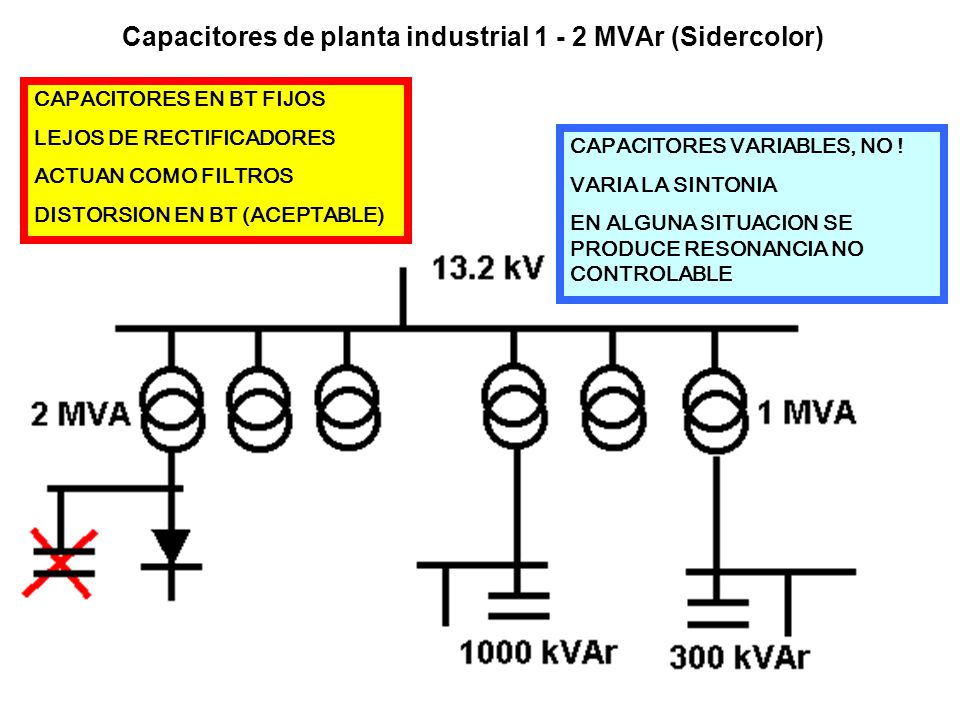

8 Capacitores de planta industrial MVAr (Sidercolor) CAPACITORES EN BT FIJOS LEJOS DE RECTIFICADORES ACTUAN COMO FILTROS DISTORSION EN BT (ACEPTABLE) CAPACITORES VARIABLES, NO ! VARIA LA SINTONIA EN ALGUNA SITUACION SE PRODUCE RESONANCIA NO CONTROLABLE

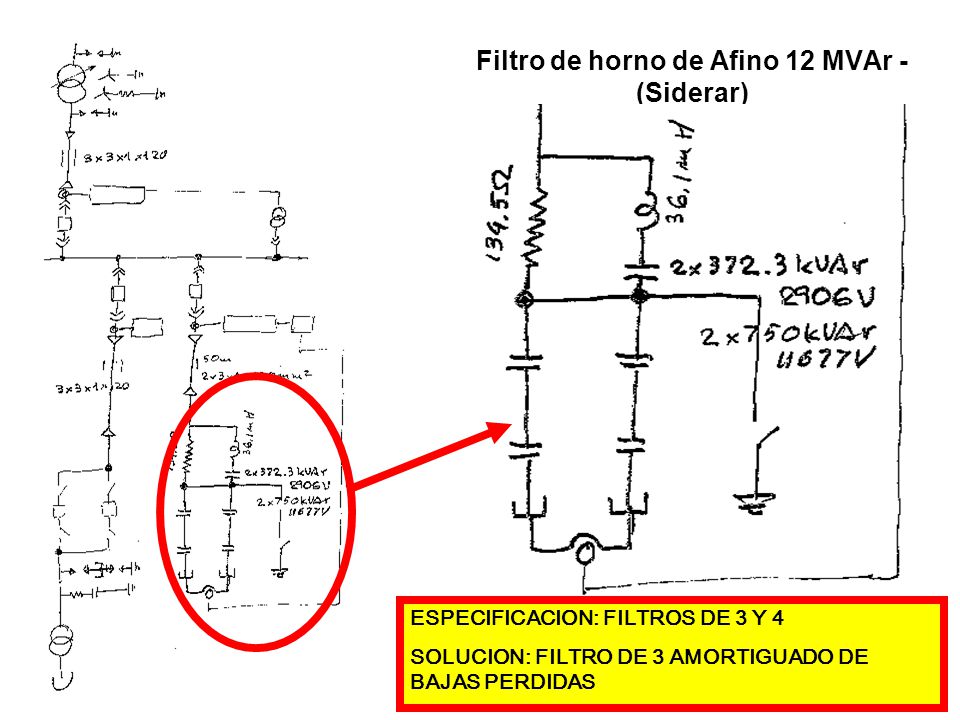

9 Filtro de horno de Afino 12 MVAr - (Siderar) ESPECIFICACION: FILTROS DE 3 Y 4 SOLUCION: FILTRO DE 3 AMORTIGUADO DE BAJAS PERDIDAS

10 Especificaciones de filtro Compensar el factor de potencia y filtrar armónicas Solución con complejo filtrante LC. Corrientes inyectadas por el horno (carga) – dato. La cantidad de filtros debe ser mínima (no debe haber demasiados). La potencia puede aumentar para permitir el máximo aprovechamiento de los módulos. Se debe considerar la perdida de sintonía, sin consecuencias peligrosas, sintonizar ligeramente debajo de la armonica. Deben considerarse influencias de transitorios (inserción de transformador de carga, y otros). Analizar las corrientes de inserción del filtro y efectos. Conexión preferida (generalmente doble estrella aislada de tierra) y el sistema puesto a tierra con resistor. Valores de distorsión permanente limitados y transitoria también, basados en una propuesta alcanzable, no fijar valores arbitrarios. Se debe estudiar una solución posible y proponer sus resultados como objetivo (seguros de que es alcanzable).

11 Costos del filtro en % y valores relacionados CLR COSTO % PESO kg brutos % POTENCIA DEL FILTRO 12 MVAR SINTONIZADO EN 3 ARMONICA POTENCIA DE CAPACITORES 18 MVAR SI SE PUSIERAN SOLO CAPACITORES ES COSTO SERIA 45 x 12 / 18 = 30 % PERO LOS CAPACITORES NO SOBREVIVEN...

12 Filtro de horno de Afino 12 MVAr - (Siderar) FALLA CAPACTOR CONSECUENCIA SOBRECARGA RESISTOR, SIN PROTECCION, SEGUNDA FALLA

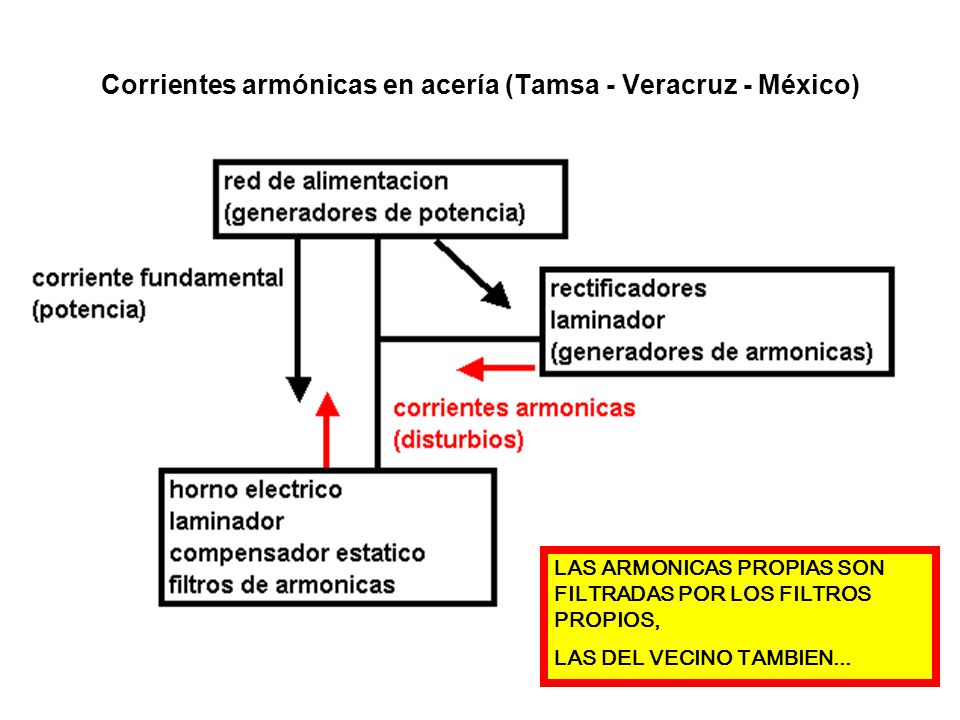

13 Corrientes armónicas en acería (Tamsa - Veracruz - México) LAS ARMONICAS PROPIAS SON FILTRADAS POR LOS FILTROS PROPIOS, LAS DEL VECINO TAMBIEN...

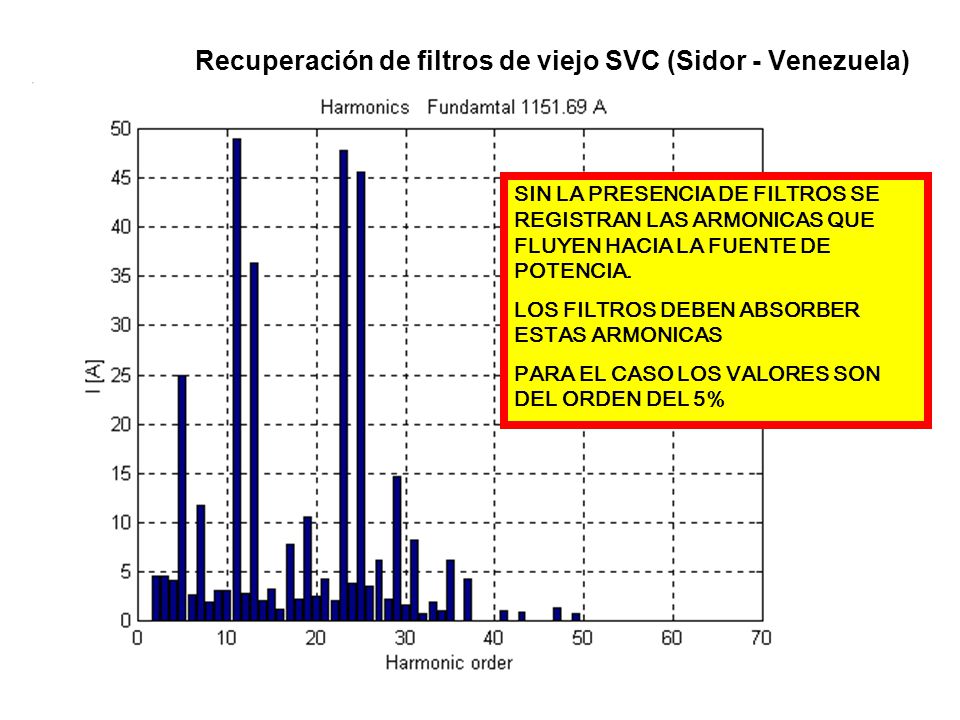

14 Recuperación de filtros de viejo SVC (Sidor - Venezuela) SIN LA PRESENCIA DE FILTROS SE REGISTRAN LAS ARMONICAS QUE FLUYEN HACIA LA FUENTE DE POTENCIA. LOS FILTROS DEBEN ABSORBER ESTAS ARMONICAS PARA EL CASO LOS VALORES SON DEL ORDEN DEL 5%

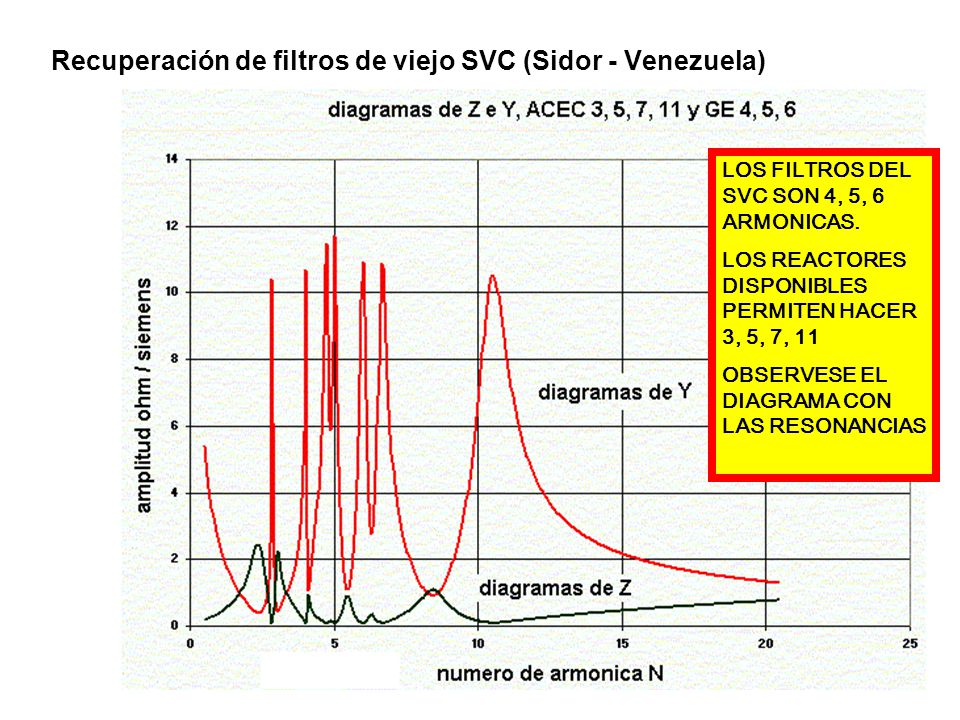

15 Recuperación de filtros de viejo SVC (Sidor - Venezuela) LOS FILTROS DEL SVC SON 4, 5, 6 ARMONICAS. LOS REACTORES DISPONIBLES PERMITEN HACER 3, 5, 7, 11 OBSERVESE EL DIAGRAMA CON LAS RESONANCIAS

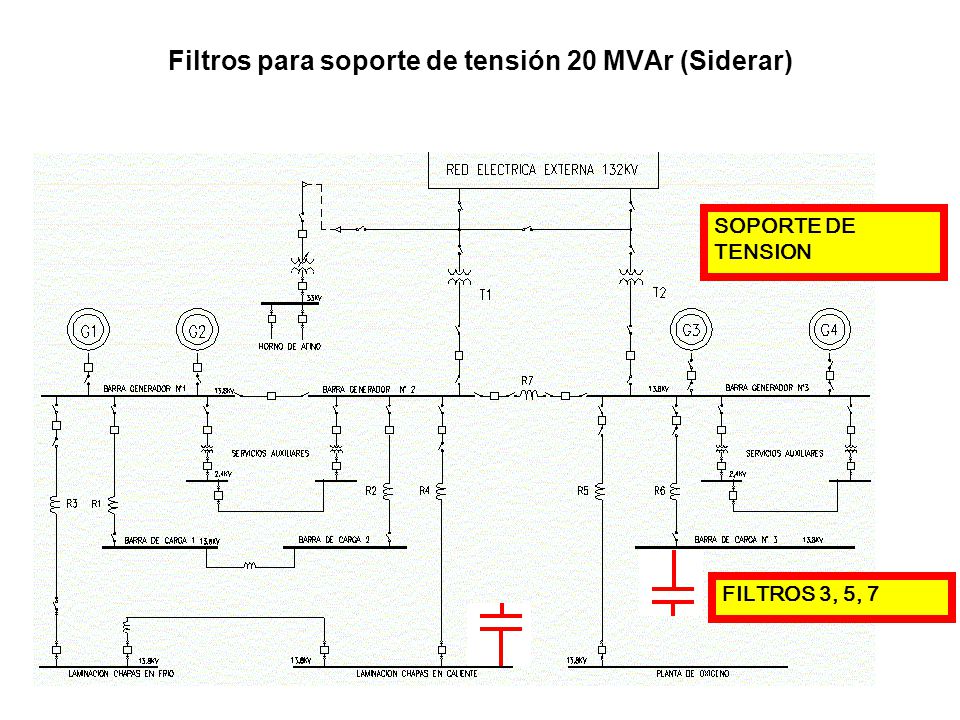

16 Filtros para soporte de tensión 20 MVAr (Siderar) FILTROS 3, 5, 7 SOPORTE DE TENSION

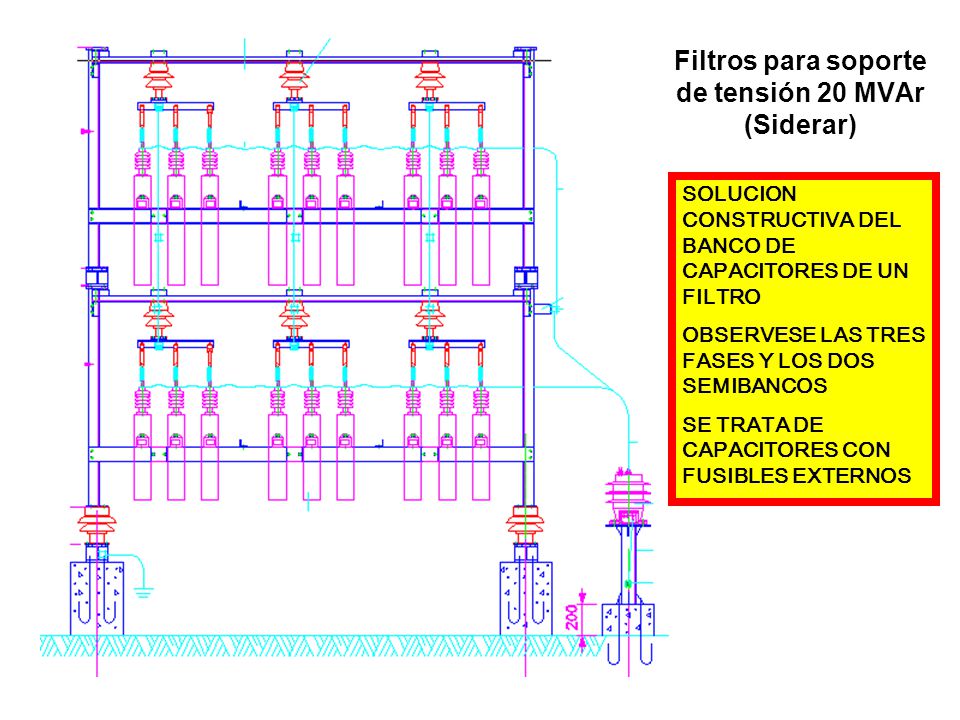

17 Filtros para soporte de tensión 20 MVAr (Siderar) SOLUCION CONSTRUCTIVA DEL BANCO DE CAPACITORES DE UN FILTRO OBSERVESE LAS TRES FASES Y LOS DOS SEMIBANCOS SE TRATA DE CAPACITORES CON FUSIBLES EXTERNOS

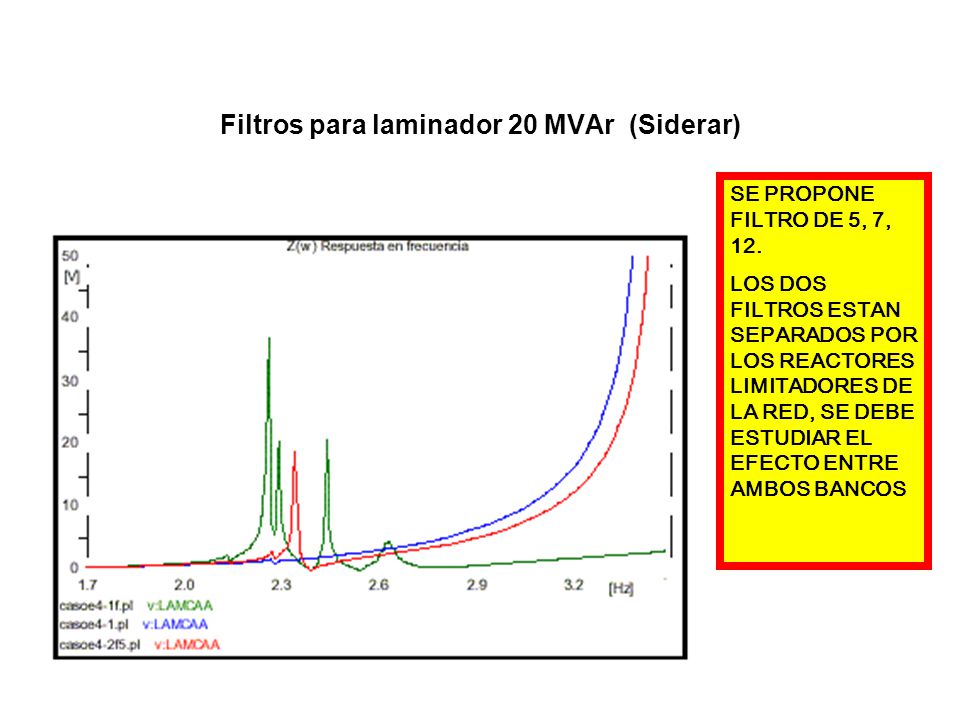

18 Filtros para laminador 20 MVAr (Siderar) SE PROPONE FILTRO DE 5, 7, 12. LOS DOS FILTROS ESTAN SEPARADOS POR LOS REACTORES LIMITADORES DE LA RED, SE DEBE ESTUDIAR EL EFECTO ENTRE AMBOS BANCOS

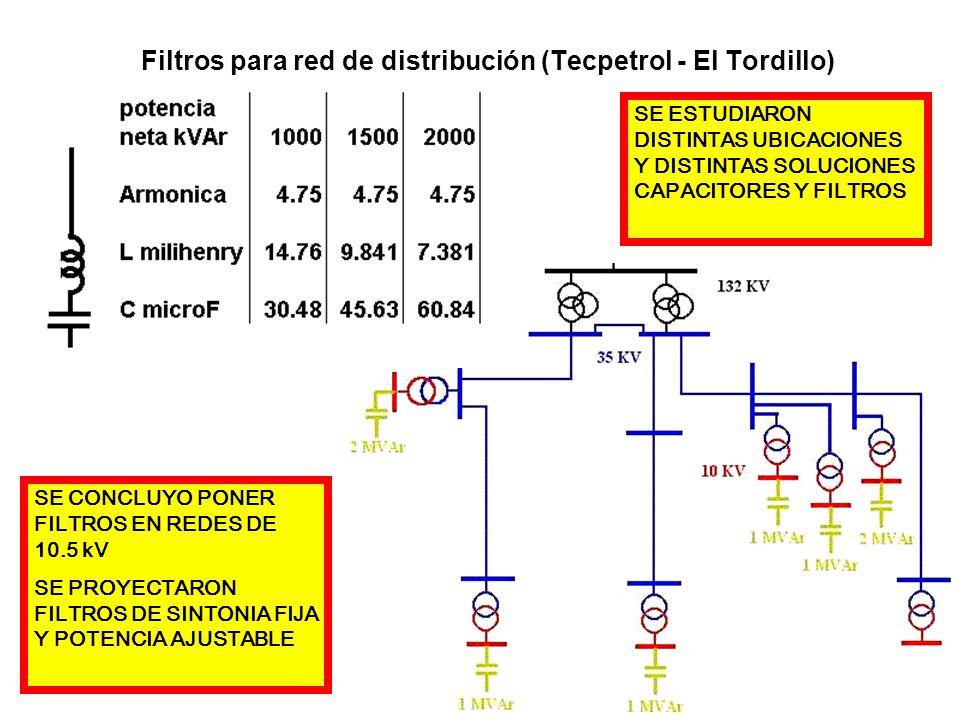

19 Filtros para red de distribución (Tecpetrol - El Tordillo) SE CONCLUYO PONER FILTROS EN REDES DE 10.5 kV SE PROYECTARON FILTROS DE SINTONIA FIJA Y POTENCIA AJUSTABLE SE ESTUDIARON DISTINTAS UBICACIONES Y DISTINTAS SOLUCIONES CAPACITORES Y FILTROS

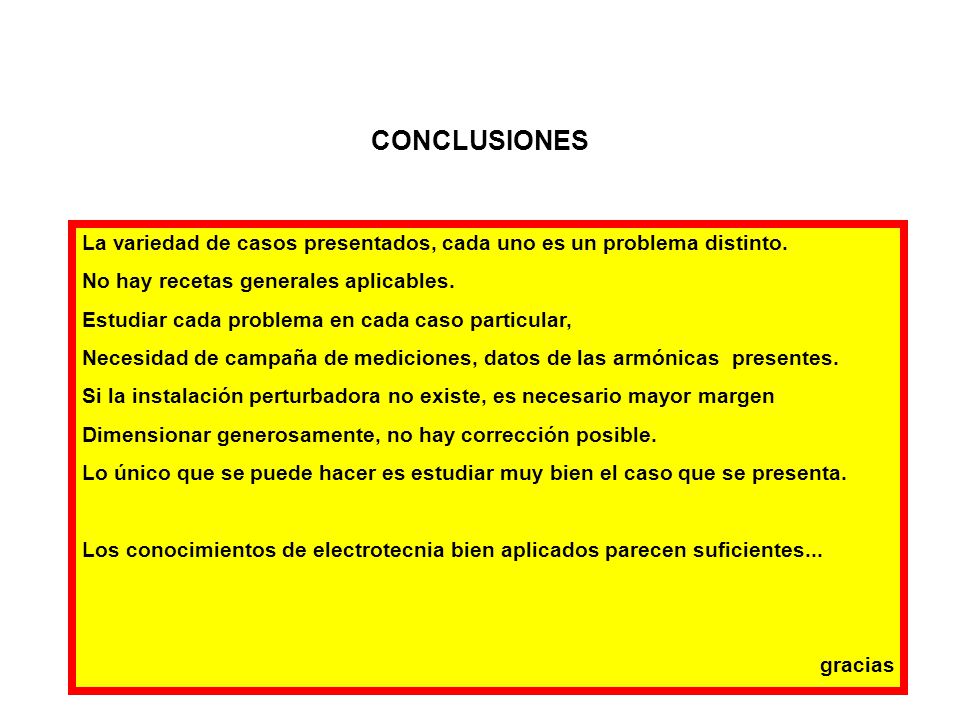

20 CONCLUSIONES La variedad de casos presentados, cada uno es un problema distinto. No hay recetas generales aplicables. Estudiar cada problema en cada caso particular, Necesidad de campaña de mediciones, datos de las armónicas presentes. Si la instalación perturbadora no existe, es necesario mayor margen Dimensionar generosamente, no hay corrección posible. Lo único que se puede hacer es estudiar muy bien el caso que se presenta. Los conocimientos de electrotecnia bien aplicados parecen suficientes... gracias

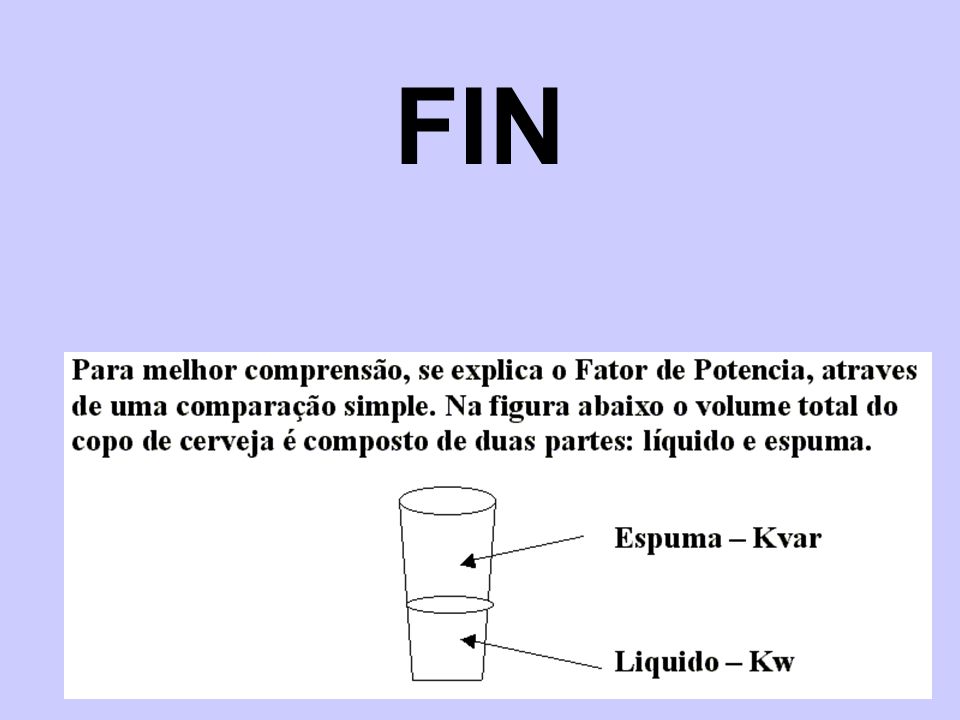

21 FIN
