CAUE-2005capacitores1 Capacitores Coseno Fi Armónicas Filtros Problemas que se presentan Posibles planteos Posibles soluciones.

Presentaciones similares


Presentación del tema: "CAUE-2005capacitores1 Capacitores Coseno Fi Armónicas Filtros Problemas que se presentan Posibles planteos Posibles soluciones."— Transcripción de la presentación:

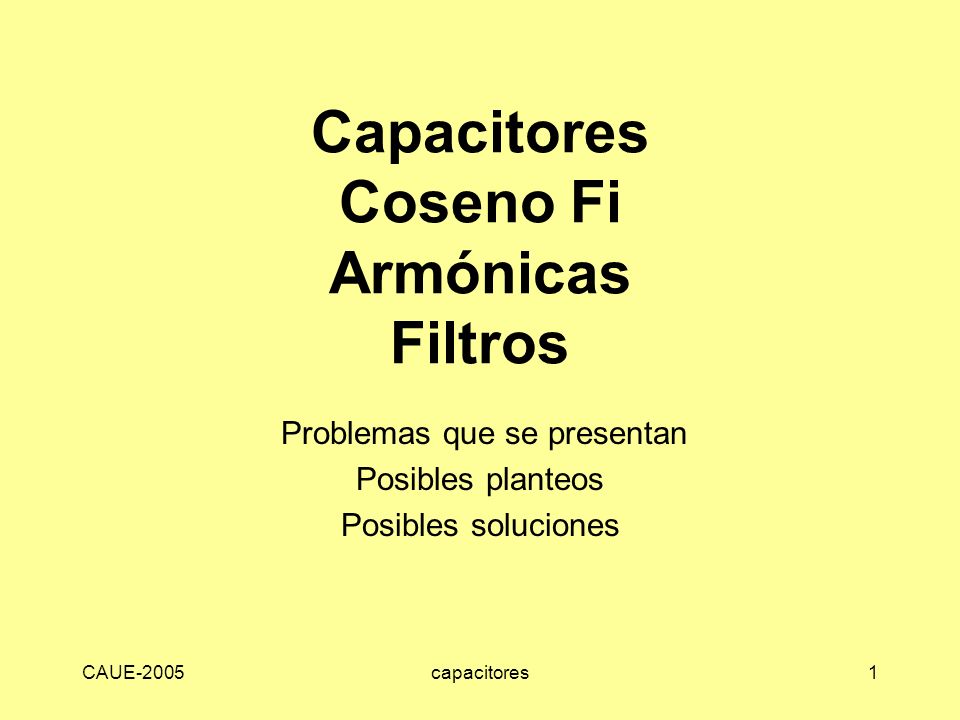

1 CAUE-2005capacitores1 Capacitores Coseno Fi Armónicas Filtros Problemas que se presentan Posibles planteos Posibles soluciones

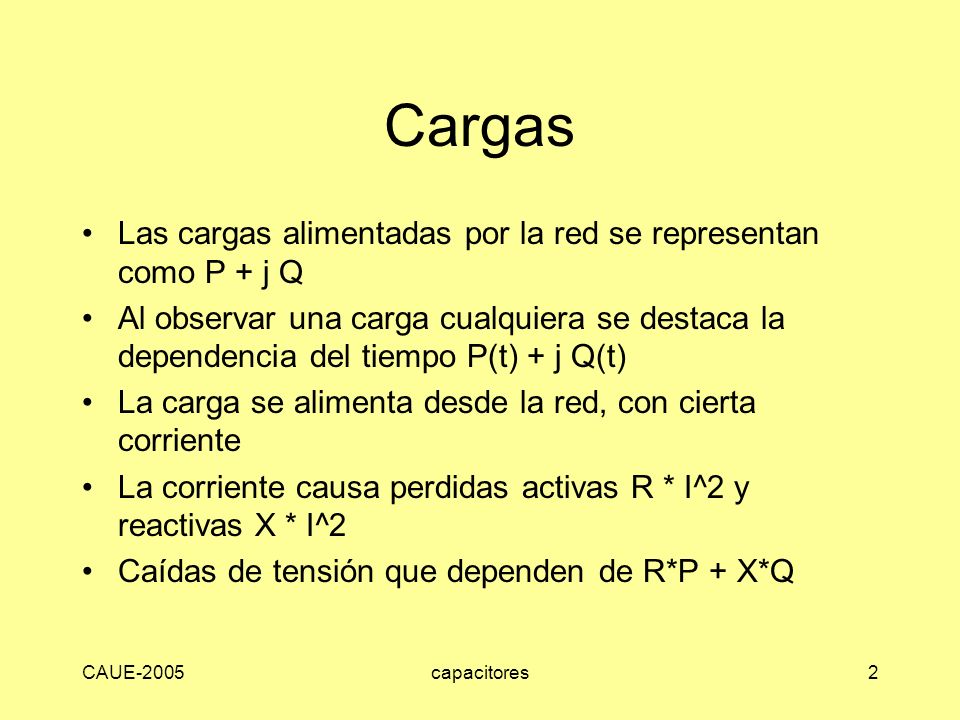

2 CAUE-2005capacitores2 Cargas Las cargas alimentadas por la red se representan como P + j Q Al observar una carga cualquiera se destaca la dependencia del tiempo P(t) + j Q(t) La carga se alimenta desde la red, con cierta corriente La corriente causa perdidas activas R * I^2 y reactivas X * I^2 Caídas de tensión que dependen de R*P + X*Q

3 CAUE-2005capacitores3

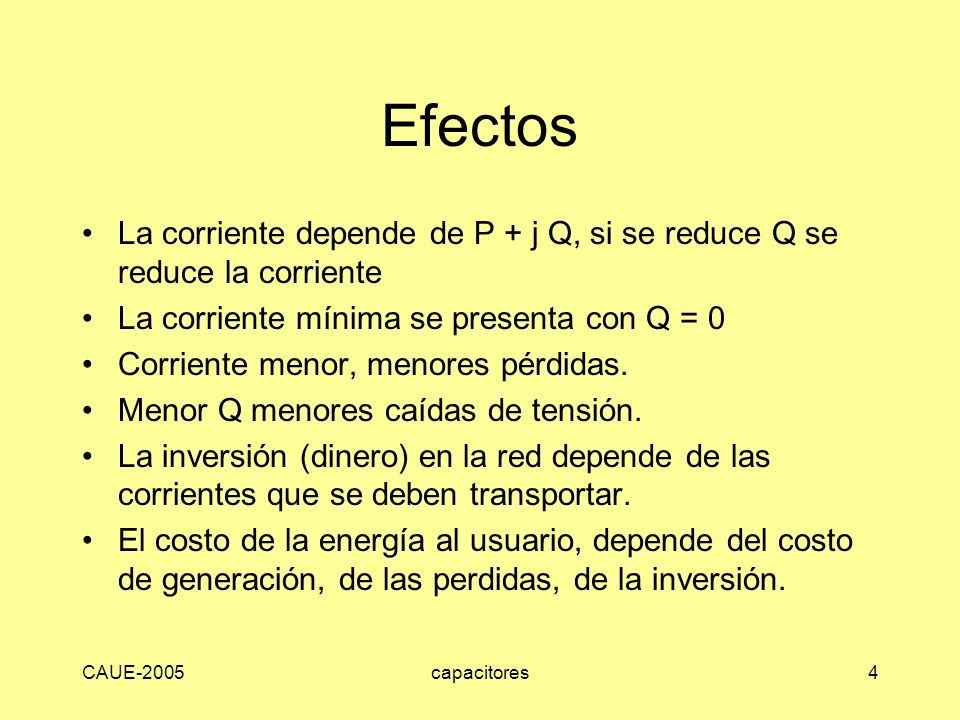

4 CAUE-2005capacitores4 Efectos La corriente depende de P + j Q, si se reduce Q se reduce la corriente La corriente mínima se presenta con Q = 0 Corriente menor, menores pérdidas. Menor Q menores caídas de tensión. La inversión (dinero) en la red depende de las corrientes que se deben transportar. El costo de la energía al usuario, depende del costo de generación, de las perdidas, de la inversión.

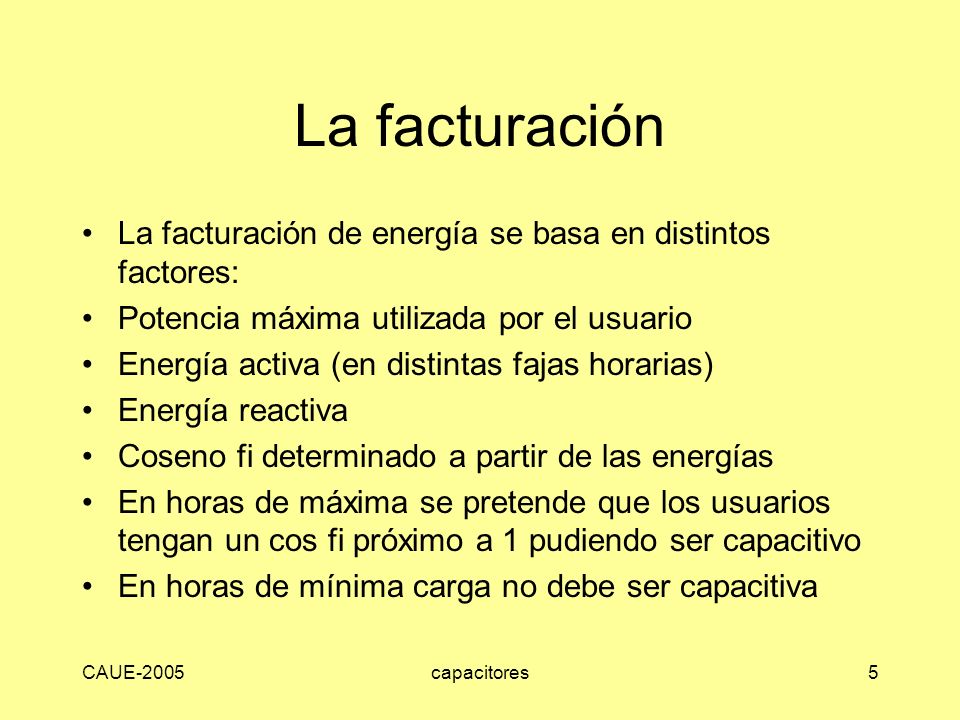

5 CAUE-2005capacitores5 La facturación La facturación de energía se basa en distintos factores: Potencia máxima utilizada por el usuario Energía activa (en distintas fajas horarias) Energía reactiva Coseno fi determinado a partir de las energías En horas de máxima se pretende que los usuarios tengan un cos fi próximo a 1 pudiendo ser capacitivo En horas de mínima carga no debe ser capacitiva

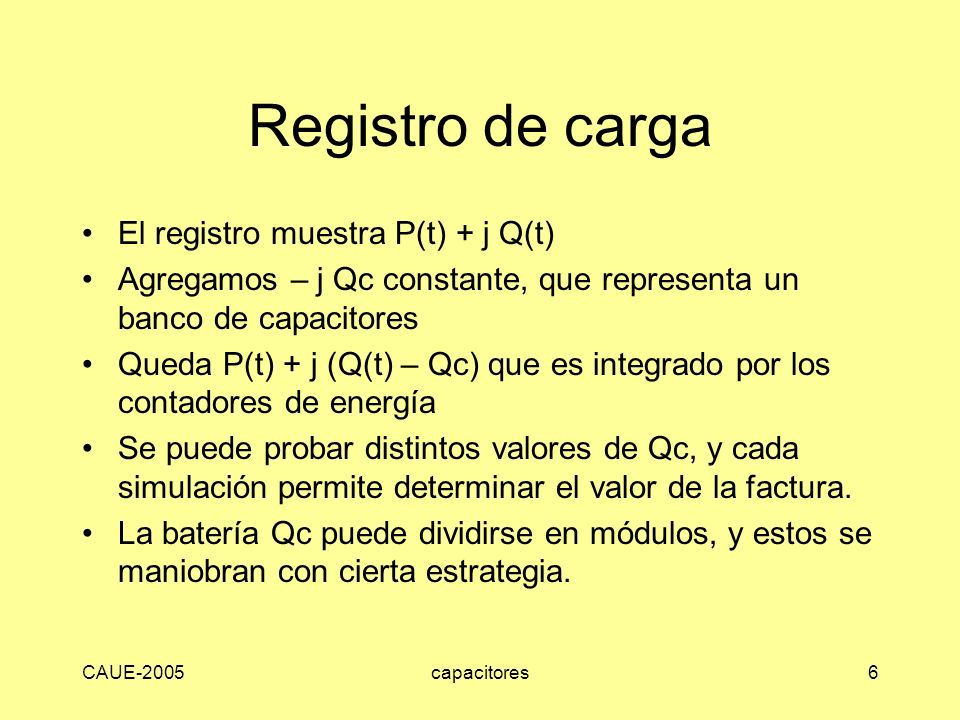

6 CAUE-2005capacitores6 Registro de carga El registro muestra P(t) + j Q(t) Agregamos – j Qc constante, que representa un banco de capacitores Queda P(t) + j (Q(t) – Qc) que es integrado por los contadores de energía Se puede probar distintos valores de Qc, y cada simulación permite determinar el valor de la factura. La batería Qc puede dividirse en módulos, y estos se maniobran con cierta estrategia.

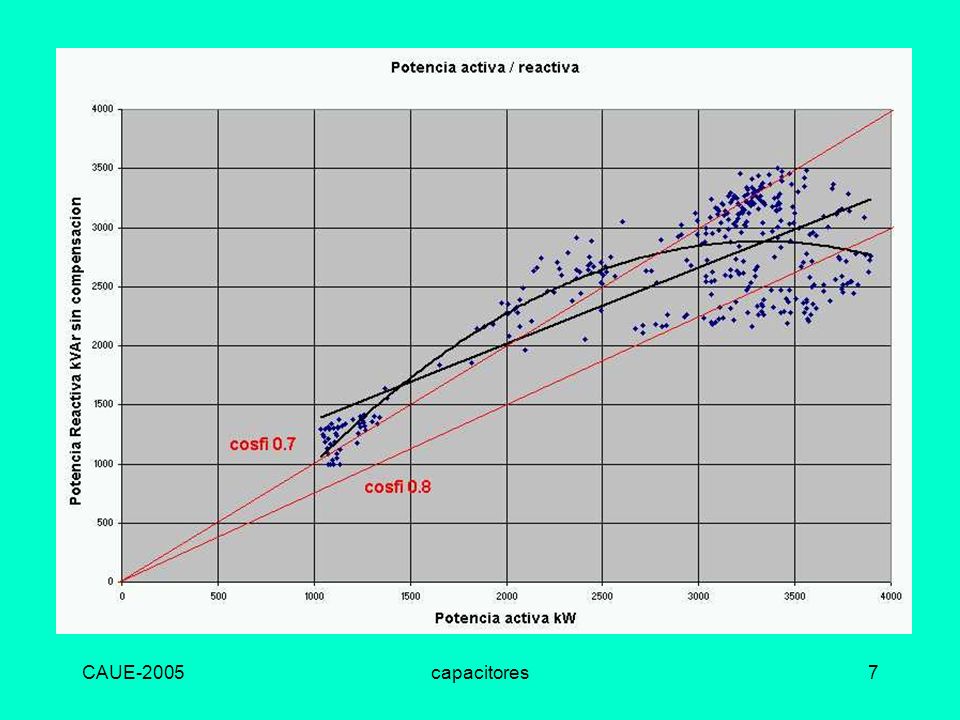

7 CAUE-2005capacitores7

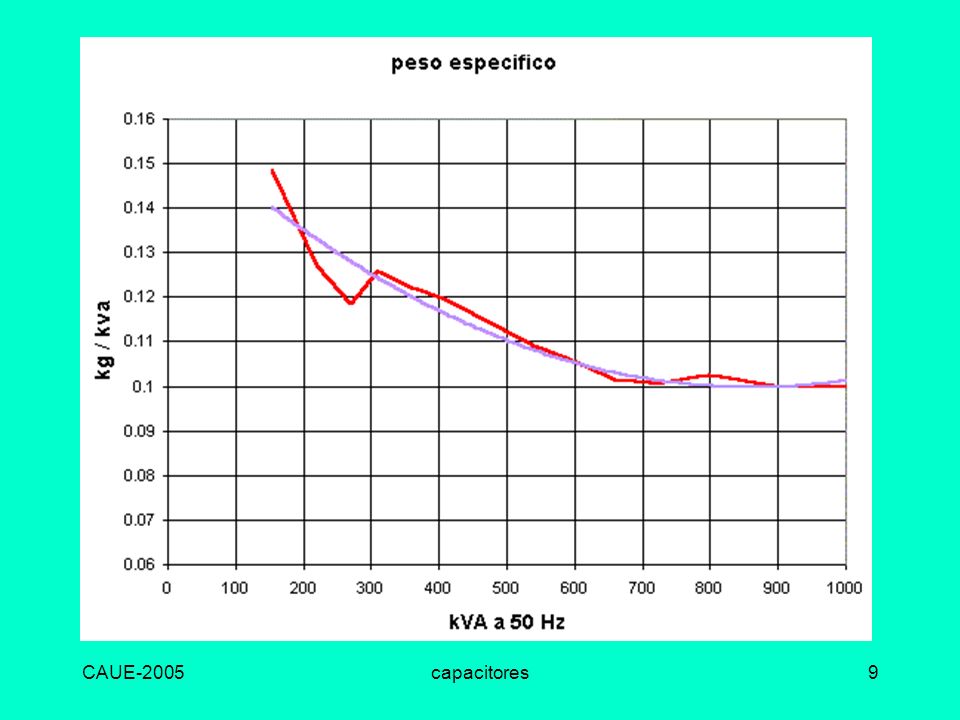

8 CAUE-2005capacitores8 El banco de capacitores Definida la potencia del banco se trata de construirlo con capacitores elementales (suponemos un banco de MT de algunos MVA) Los capacitores están contenidos en cajas metálicas de cierta tensión nominal y presentan cierta potencia Para construir el banco trifásico son necesarios cierta cantidad, múltiplo de 3. Los capacitores elementales pueden llegar a una potencia de la caja de 200 – 900 kVAr La máxima economía se consigue con las cajas mayores (mayor potencia menor peso especifico)

9 CAUE-2005capacitores9

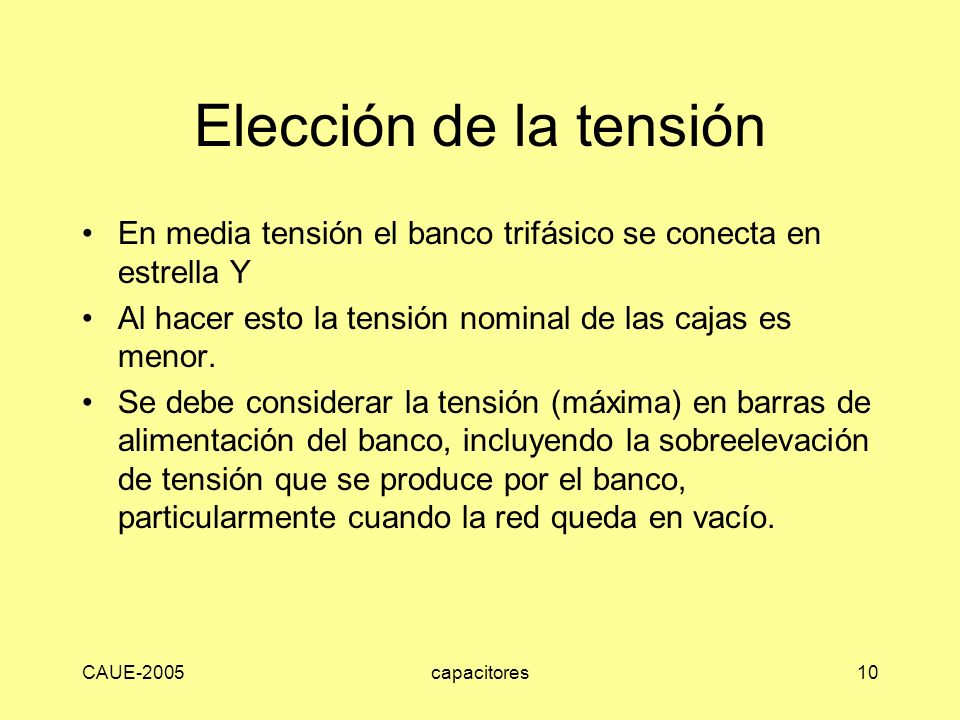

10 CAUE-2005capacitores10 Elección de la tensión En media tensión el banco trifásico se conecta en estrella Y Al hacer esto la tensión nominal de las cajas es menor. Se debe considerar la tensión (máxima) en barras de alimentación del banco, incluyendo la sobreelevación de tensión que se produce por el banco, particularmente cuando la red queda en vacío.

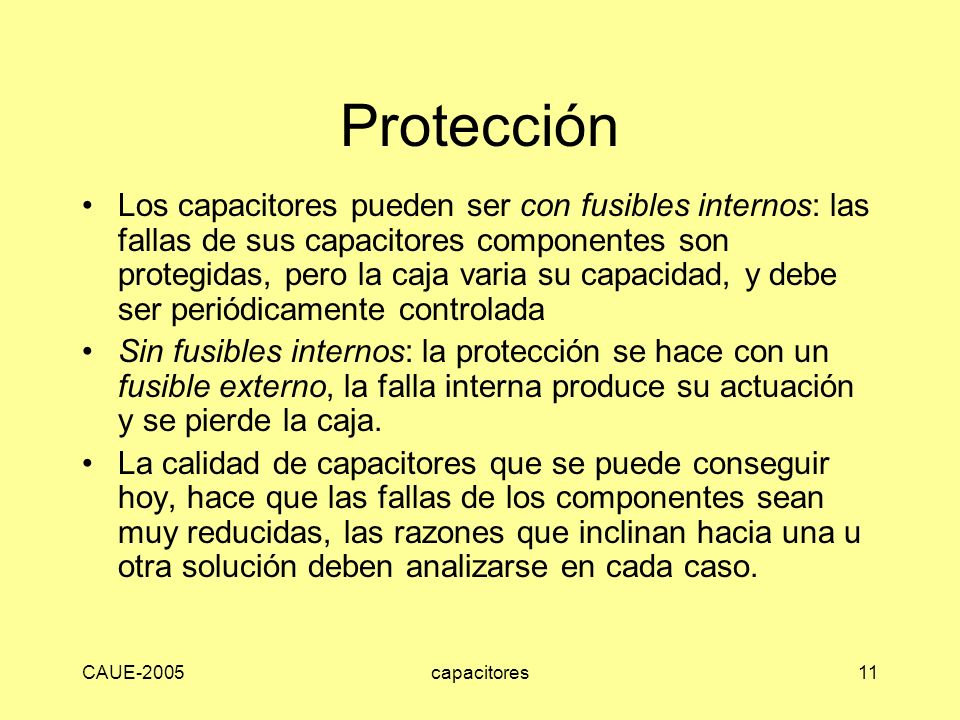

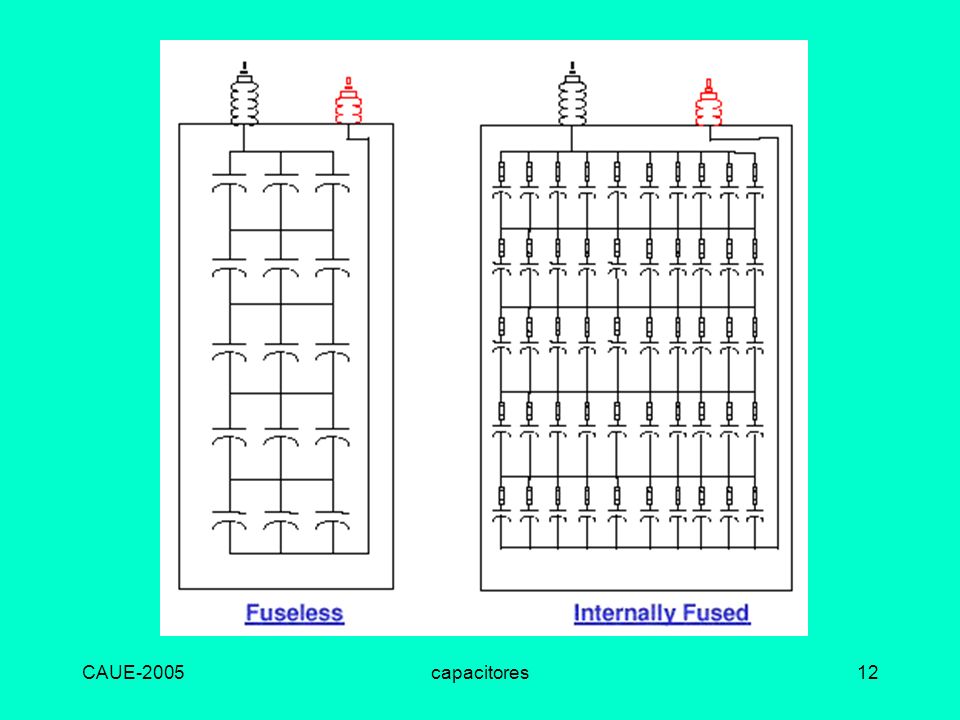

11 CAUE-2005capacitores11 Protección Los capacitores pueden ser con fusibles internos: las fallas de sus capacitores componentes son protegidas, pero la caja varia su capacidad, y debe ser periódicamente controlada Sin fusibles internos: la protección se hace con un fusible externo, la falla interna produce su actuación y se pierde la caja. La calidad de capacitores que se puede conseguir hoy, hace que las fallas de los componentes sean muy reducidas, las razones que inclinan hacia una u otra solución deben analizarse en cada caso.

12 CAUE-2005capacitores12

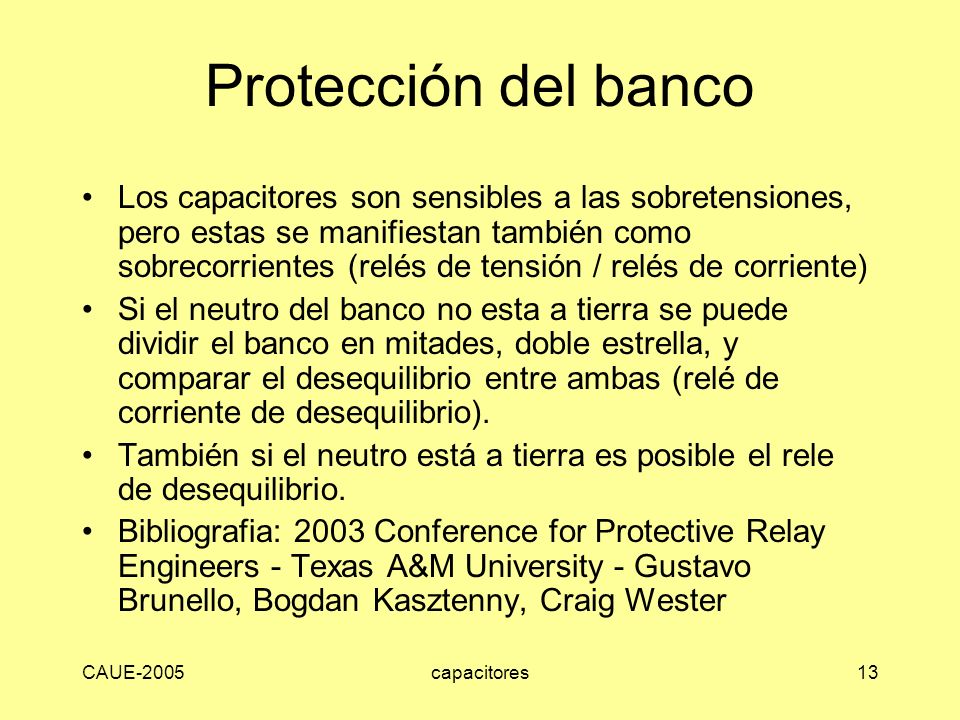

13 CAUE-2005capacitores13 Protección del banco Los capacitores son sensibles a las sobretensiones, pero estas se manifiestan también como sobrecorrientes (relés de tensión / relés de corriente) Si el neutro del banco no esta a tierra se puede dividir el banco en mitades, doble estrella, y comparar el desequilibrio entre ambas (relé de corriente de desequilibrio). También si el neutro está a tierra es posible el rele de desequilibrio. Bibliografia: 2003 Conference for Protective Relay Engineers - Texas A&M University - Gustavo Brunello, Bogdan Kasztenny, Craig Wester

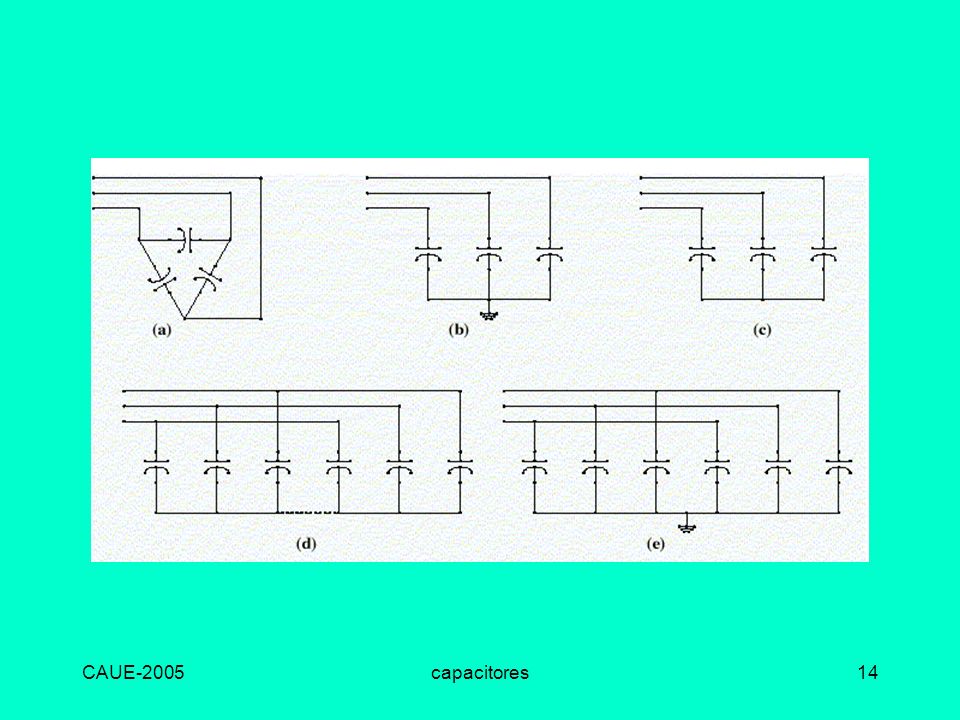

14 CAUE-2005capacitores14

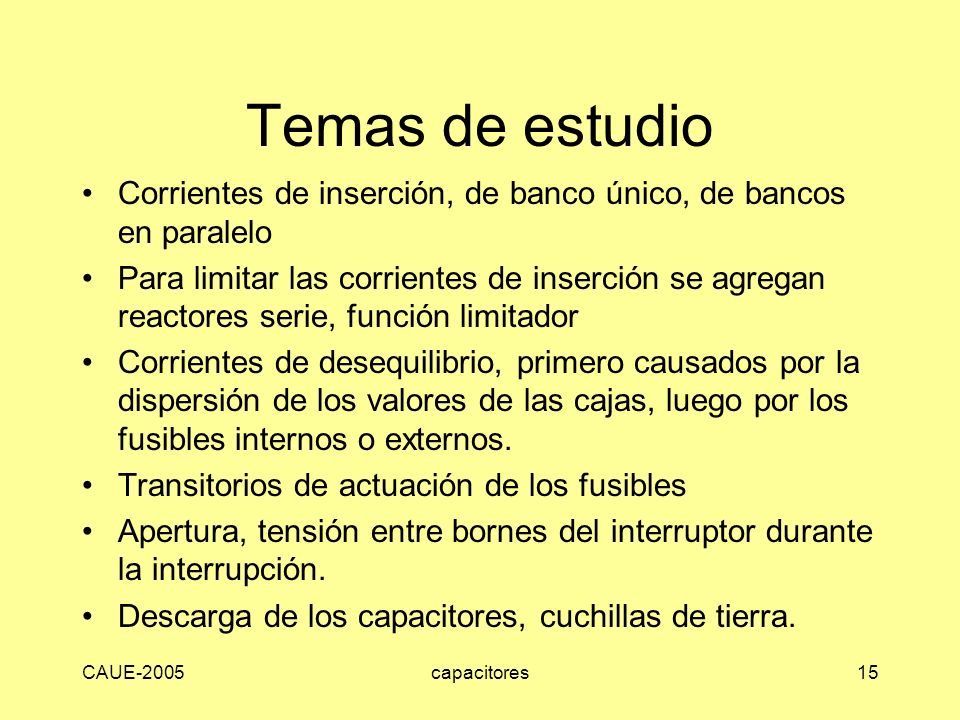

15 CAUE-2005capacitores15 Temas de estudio Corrientes de inserción, de banco único, de bancos en paralelo Para limitar las corrientes de inserción se agregan reactores serie, función limitador Corrientes de desequilibrio, primero causados por la dispersión de los valores de las cajas, luego por los fusibles internos o externos. Transitorios de actuación de los fusibles Apertura, tensión entre bornes del interruptor durante la interrupción. Descarga de los capacitores, cuchillas de tierra.

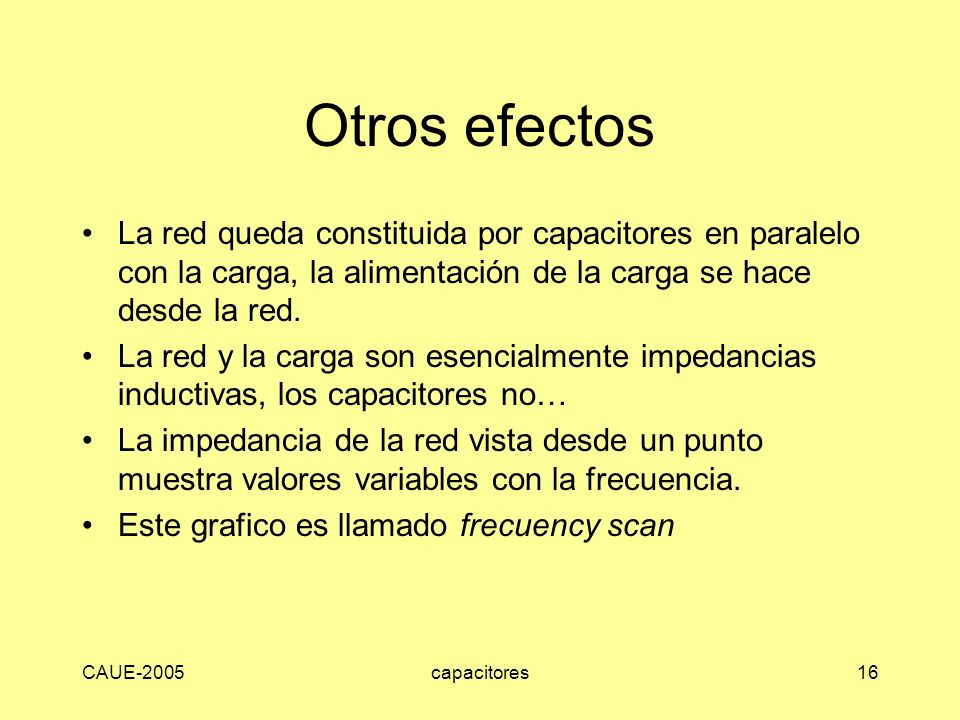

16 CAUE-2005capacitores16 Otros efectos La red queda constituida por capacitores en paralelo con la carga, la alimentación de la carga se hace desde la red. La red y la carga son esencialmente impedancias inductivas, los capacitores no… La impedancia de la red vista desde un punto muestra valores variables con la frecuencia. Este grafico es llamado frecuency scan

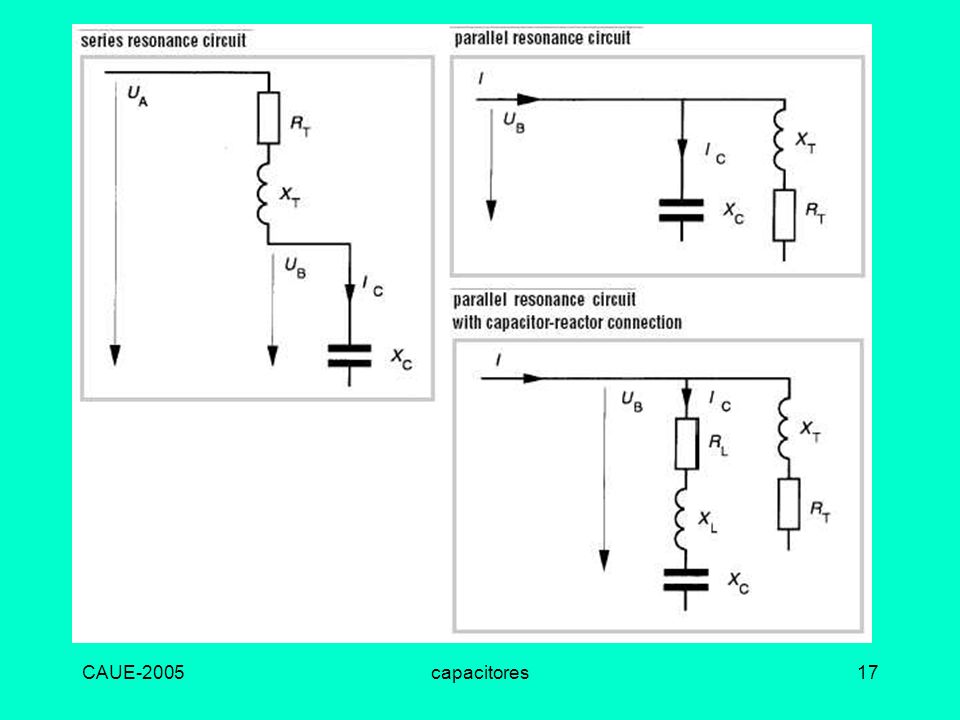

17 CAUE-2005capacitores17

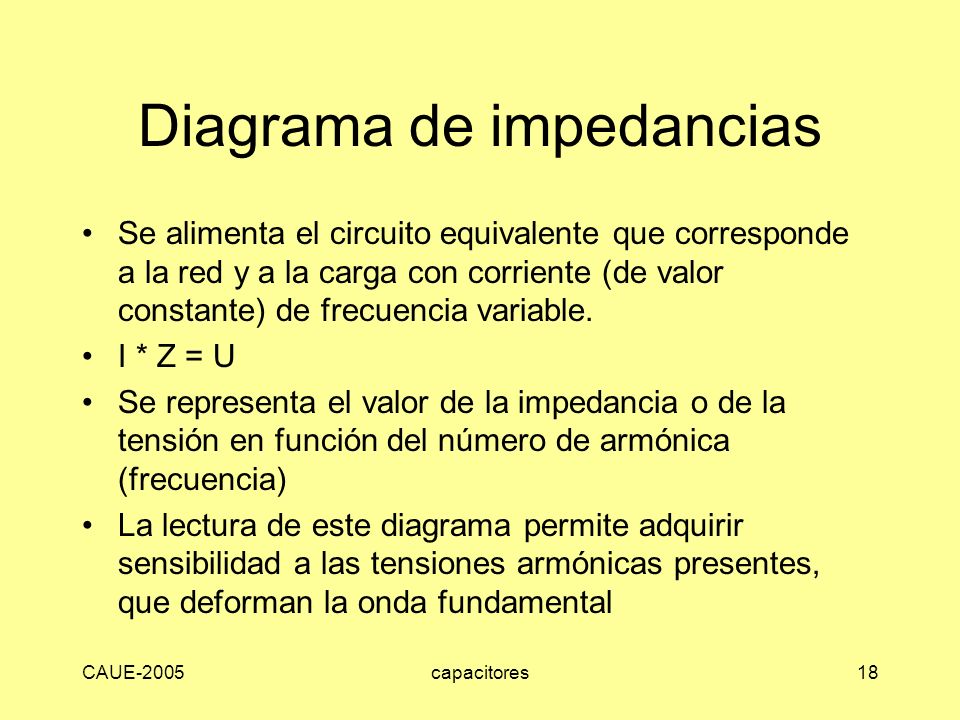

18 CAUE-2005capacitores18 Diagrama de impedancias Se alimenta el circuito equivalente que corresponde a la red y a la carga con corriente (de valor constante) de frecuencia variable. I * Z = U Se representa el valor de la impedancia o de la tensión en función del número de armónica (frecuencia) La lectura de este diagrama permite adquirir sensibilidad a las tensiones armónicas presentes, que deforman la onda fundamental

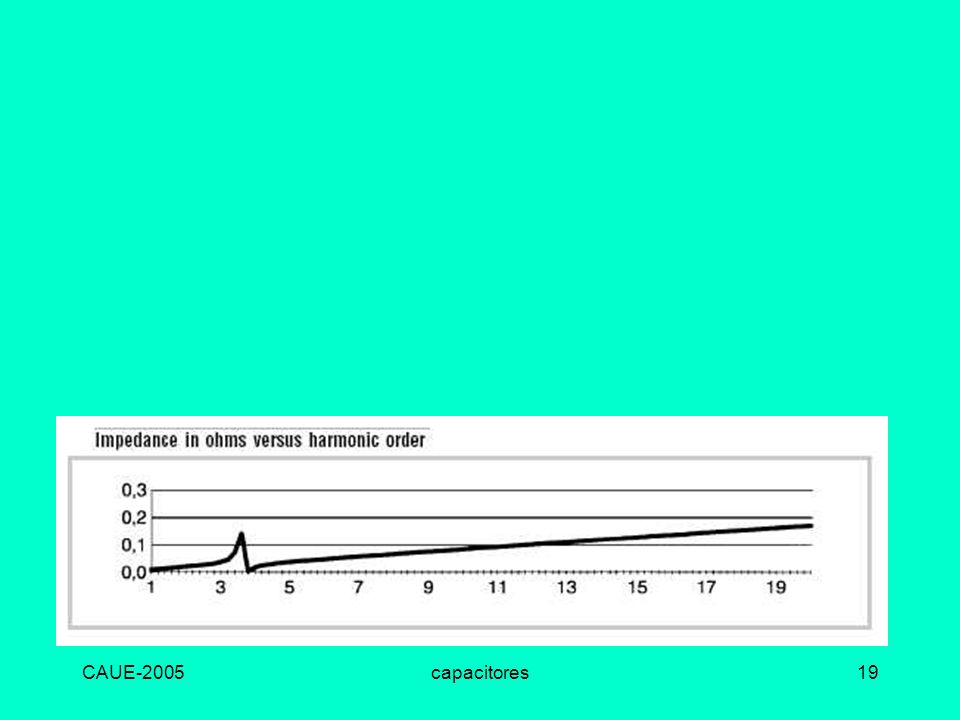

19 CAUE-2005capacitores19

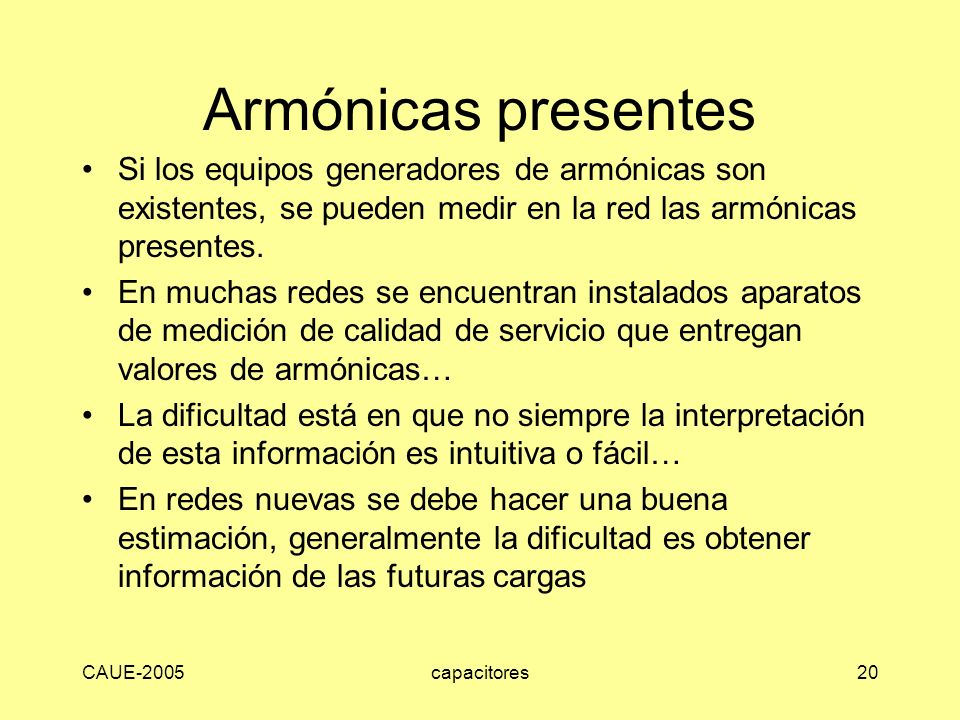

20 CAUE-2005capacitores20 Armónicas presentes Si los equipos generadores de armónicas son existentes, se pueden medir en la red las armónicas presentes. En muchas redes se encuentran instalados aparatos de medición de calidad de servicio que entregan valores de armónicas… La dificultad está en que no siempre la interpretación de esta información es intuitiva o fácil… En redes nuevas se debe hacer una buena estimación, generalmente la dificultad es obtener información de las futuras cargas

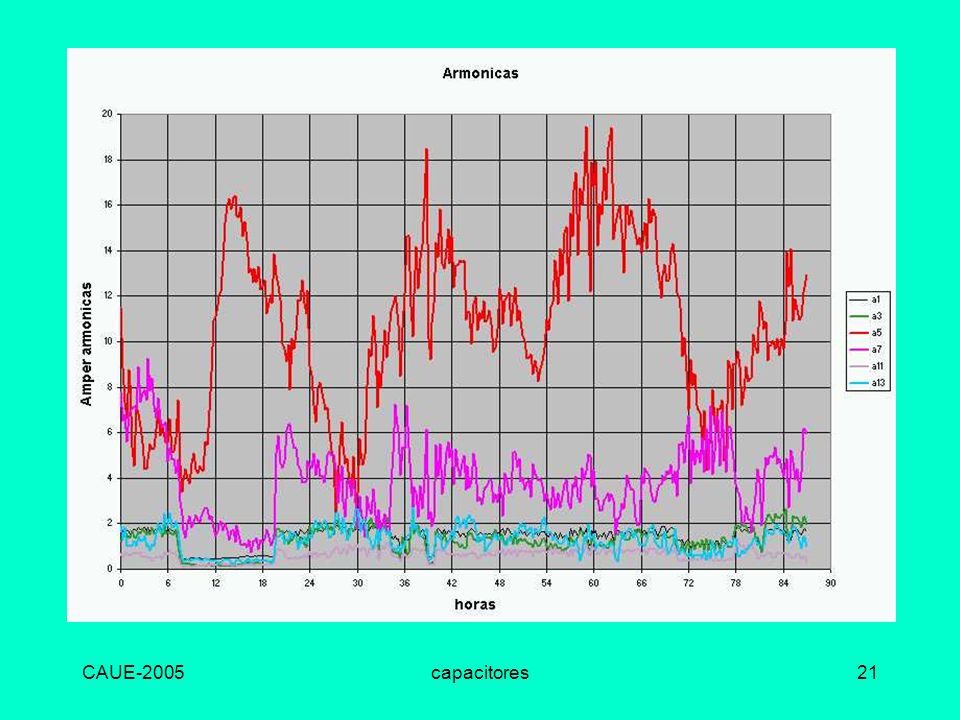

21 CAUE-2005capacitores21

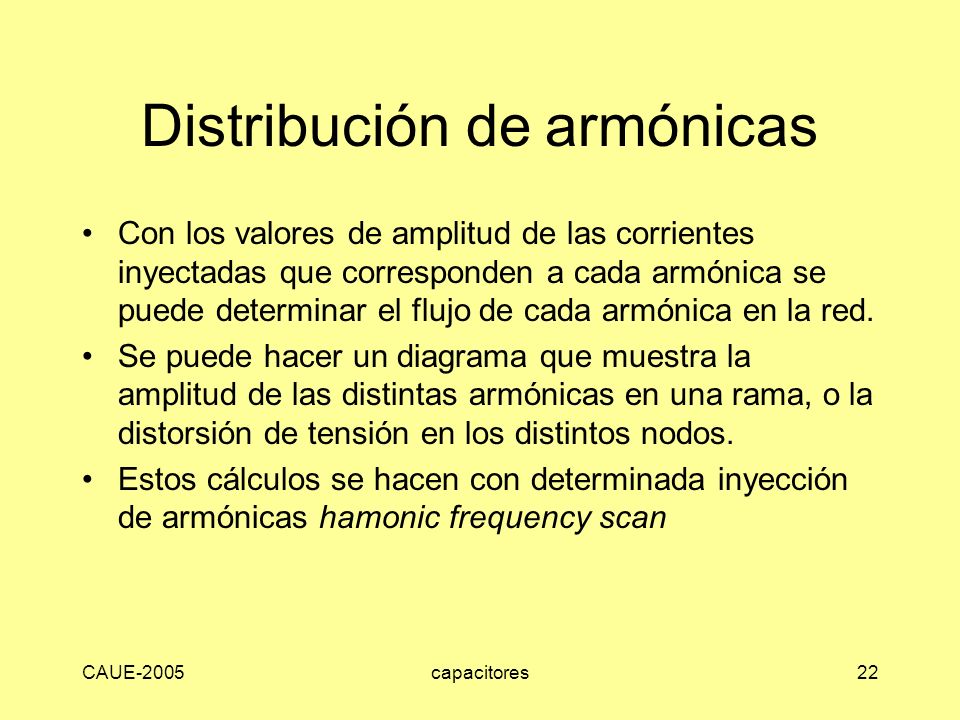

22 CAUE-2005capacitores22 Distribución de armónicas Con los valores de amplitud de las corrientes inyectadas que corresponden a cada armónica se puede determinar el flujo de cada armónica en la red. Se puede hacer un diagrama que muestra la amplitud de las distintas armónicas en una rama, o la distorsión de tensión en los distintos nodos. Estos cálculos se hacen con determinada inyección de armónicas hamonic frequency scan

23 CAUE-2005capacitores23 Dependencia de la carga Las armónicas varían con la carga, para observar relaciones se hacen gráficos de correlación. Se puede encontrar que hay casos con correlación entre carga y amplitud de las armónicas presentes A veces no hay correlación.

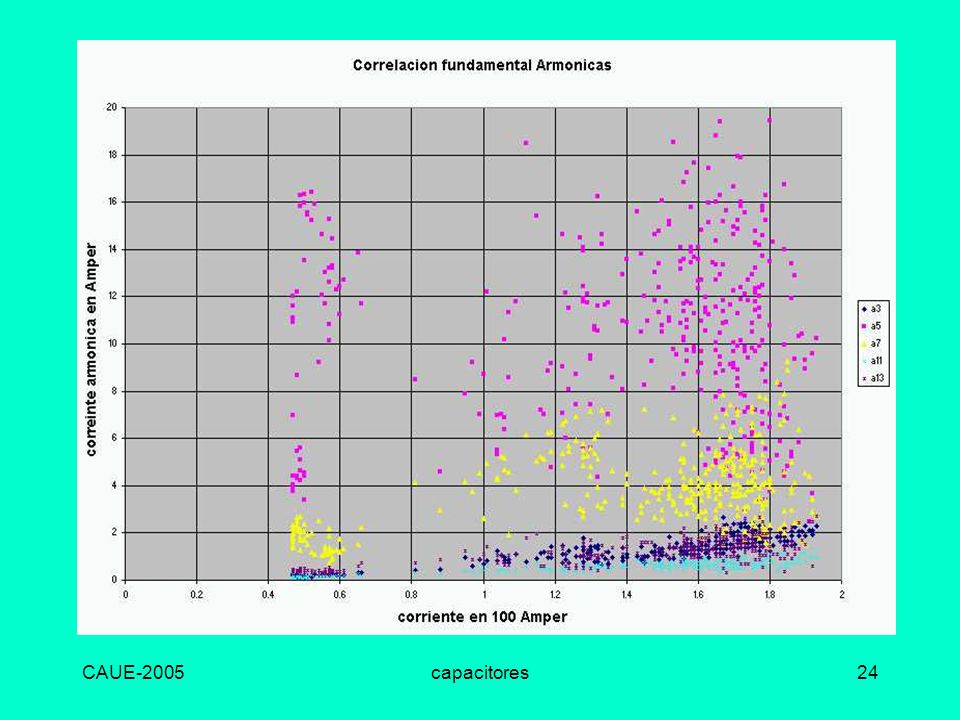

24 CAUE-2005capacitores24

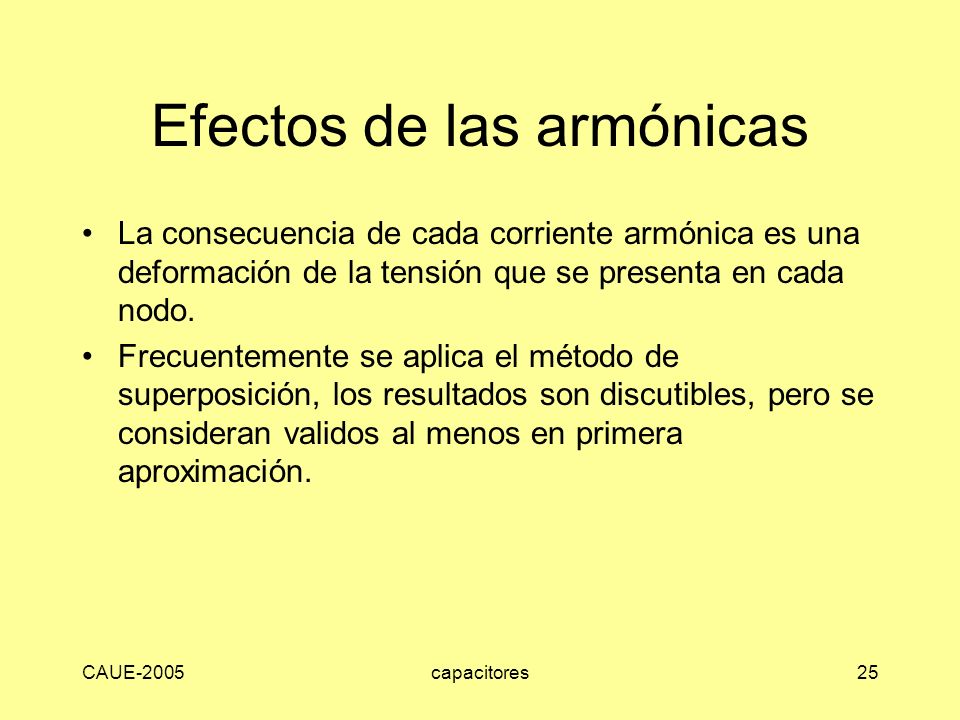

25 CAUE-2005capacitores25 Efectos de las armónicas La consecuencia de cada corriente armónica es una deformación de la tensión que se presenta en cada nodo. Frecuentemente se aplica el método de superposición, los resultados son discutibles, pero se consideran validos al menos en primera aproximación.

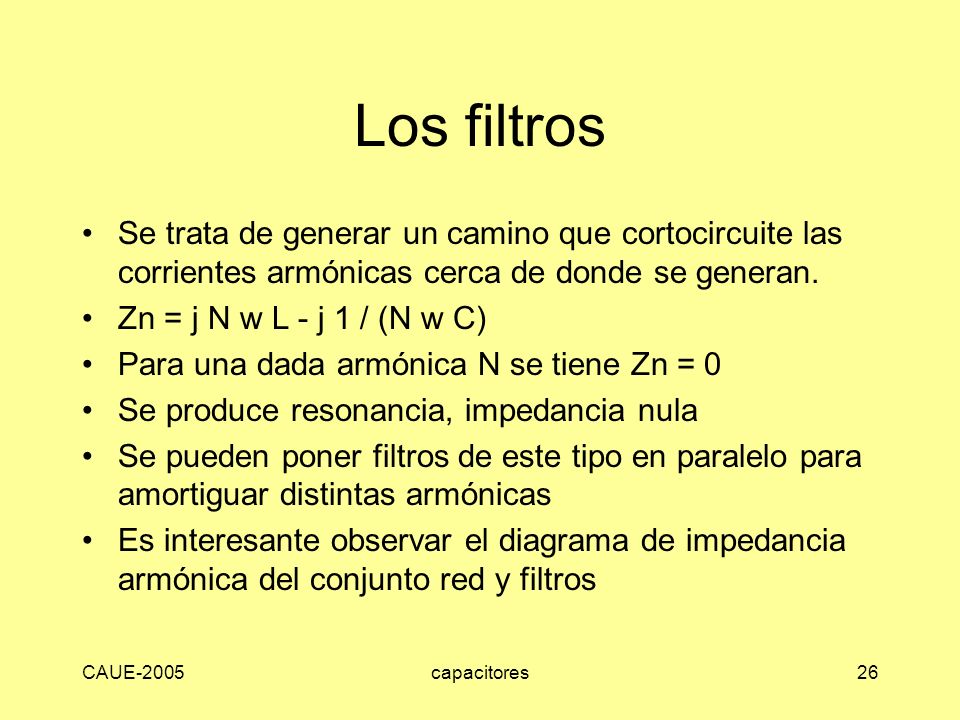

26 CAUE-2005capacitores26 Los filtros Se trata de generar un camino que cortocircuite las corrientes armónicas cerca de donde se generan. Zn = j N w L - j 1 / (N w C) Para una dada armónica N se tiene Zn = 0 Se produce resonancia, impedancia nula Se pueden poner filtros de este tipo en paralelo para amortiguar distintas armónicas Es interesante observar el diagrama de impedancia armónica del conjunto red y filtros

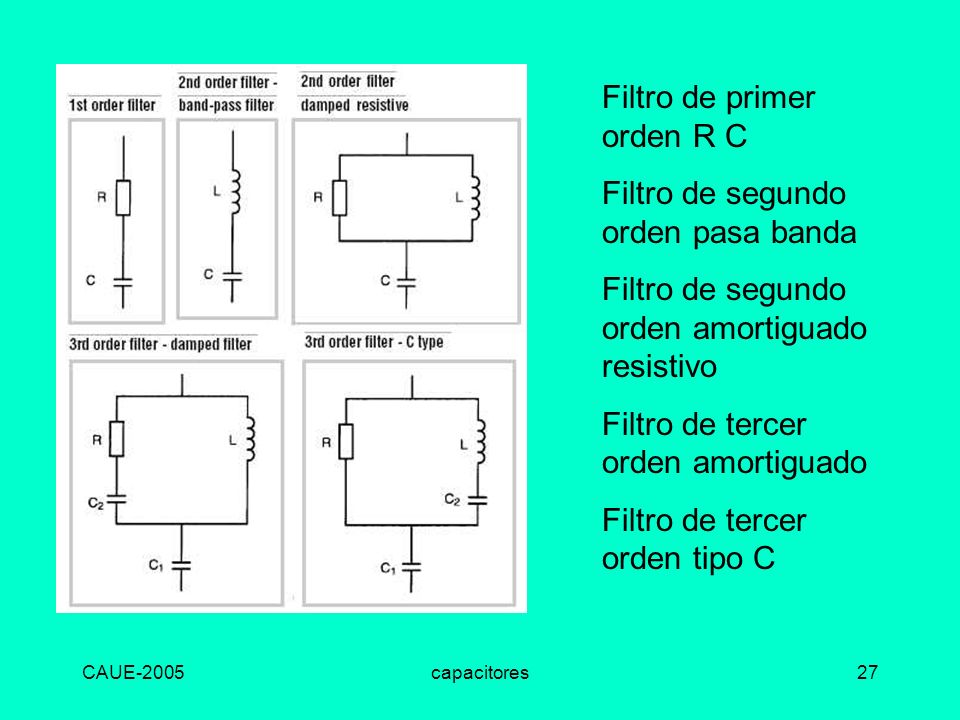

27 CAUE-2005capacitores27 Filtro de primer orden R C Filtro de segundo orden pasa banda Filtro de segundo orden amortiguado resistivo Filtro de tercer orden amortiguado Filtro de tercer orden tipo C

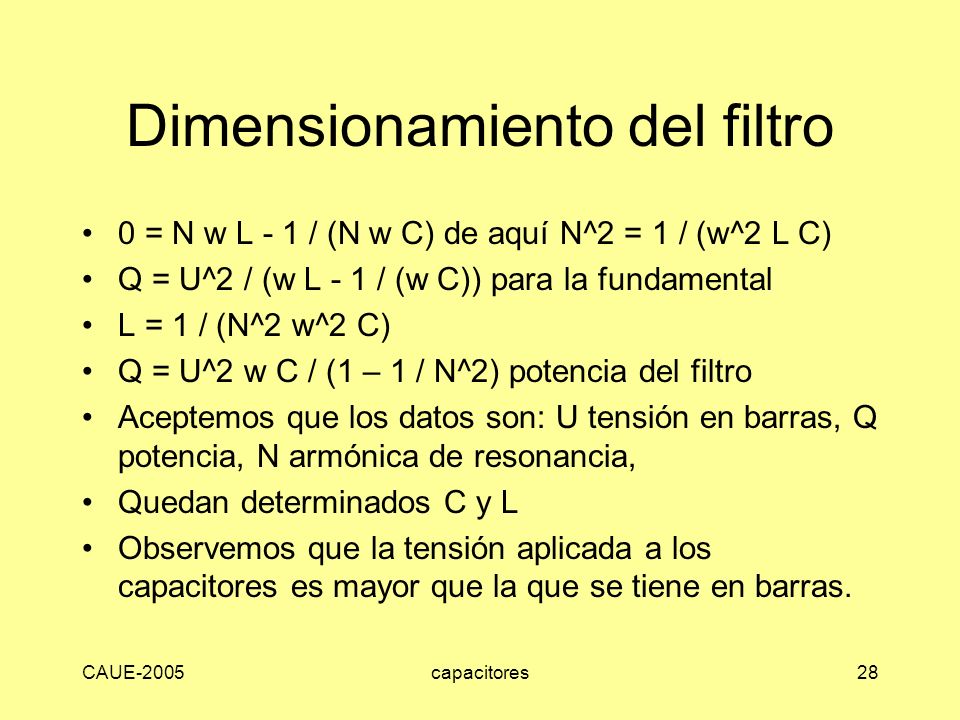

28 CAUE-2005capacitores28 Dimensionamiento del filtro 0 = N w L - 1 / (N w C) de aquí N^2 = 1 / (w^2 L C) Q = U^2 / (w L - 1 / (w C)) para la fundamental L = 1 / (N^2 w^2 C) Q = U^2 w C / (1 – 1 / N^2) potencia del filtro Aceptemos que los datos son: U tensión en barras, Q potencia, N armónica de resonancia, Quedan determinados C y L Observemos que la tensión aplicada a los capacitores es mayor que la que se tiene en barras.

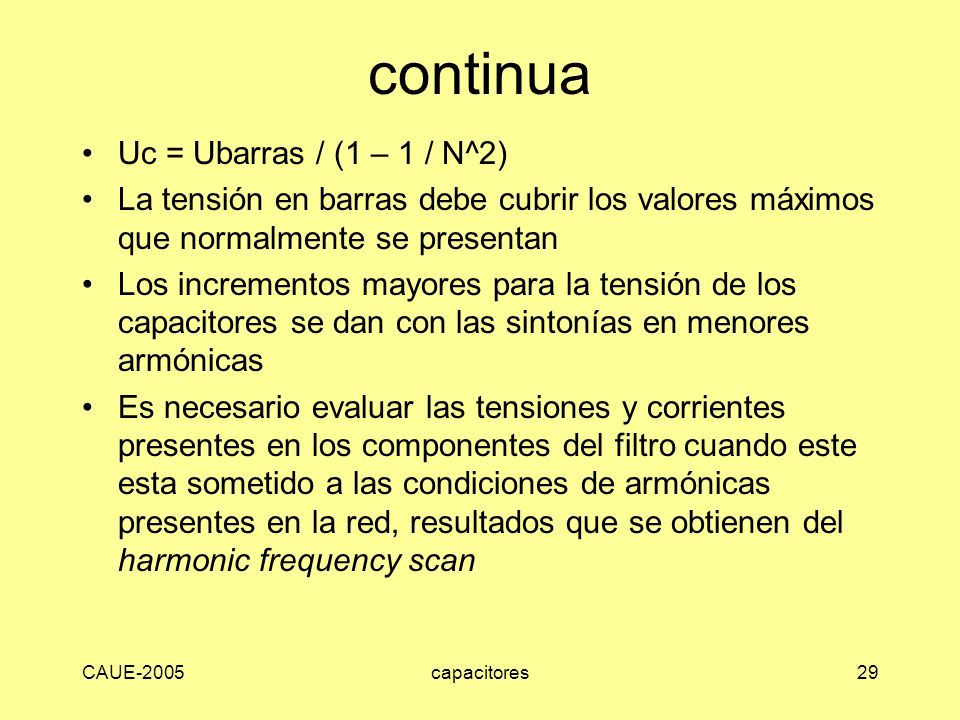

29 CAUE-2005capacitores29 continua Uc = Ubarras / (1 – 1 / N^2) La tensión en barras debe cubrir los valores máximos que normalmente se presentan Los incrementos mayores para la tensión de los capacitores se dan con las sintonías en menores armónicas Es necesario evaluar las tensiones y corrientes presentes en los componentes del filtro cuando este esta sometido a las condiciones de armónicas presentes en la red, resultados que se obtienen del harmonic frequency scan

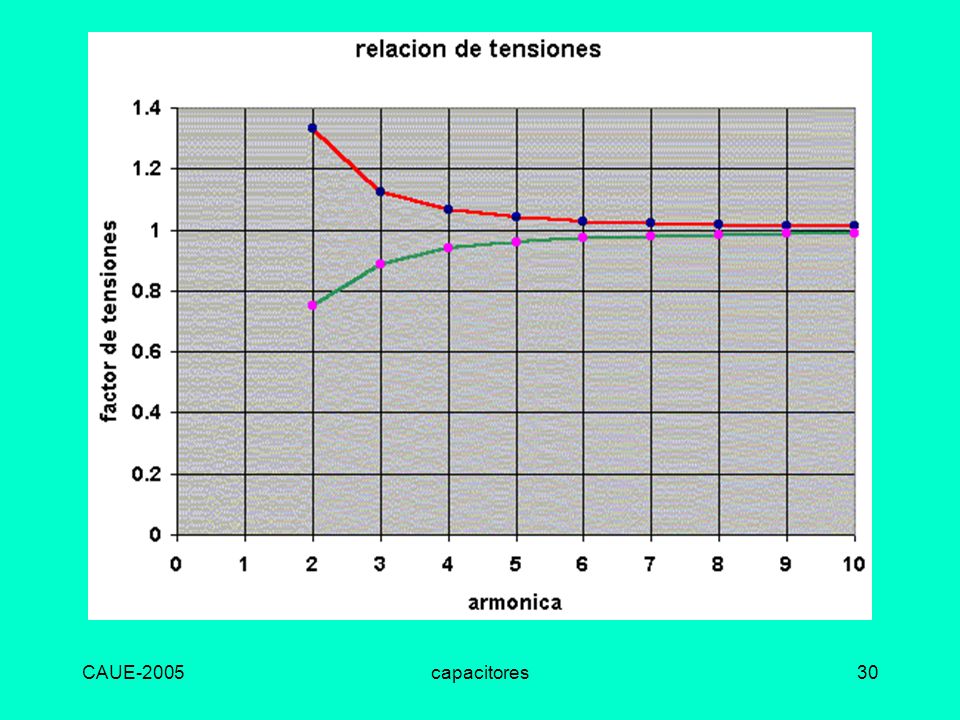

30 CAUE-2005capacitores30

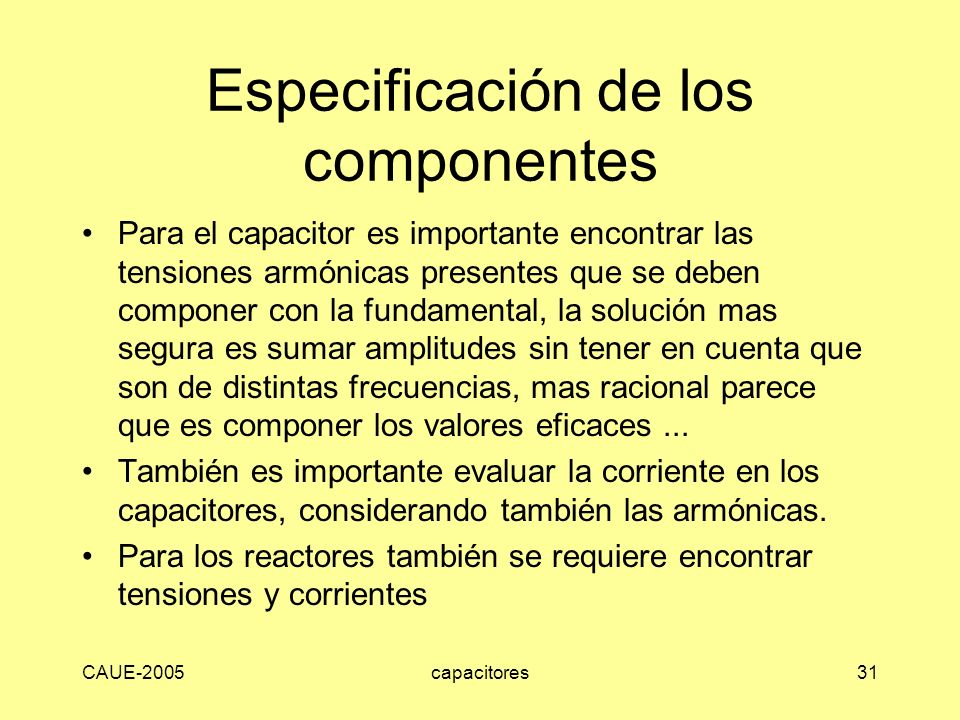

31 CAUE-2005capacitores31 Especificación de los componentes Para el capacitor es importante encontrar las tensiones armónicas presentes que se deben componer con la fundamental, la solución mas segura es sumar amplitudes sin tener en cuenta que son de distintas frecuencias, mas racional parece que es componer los valores eficaces... También es importante evaluar la corriente en los capacitores, considerando también las armónicas. Para los reactores también se requiere encontrar tensiones y corrientes

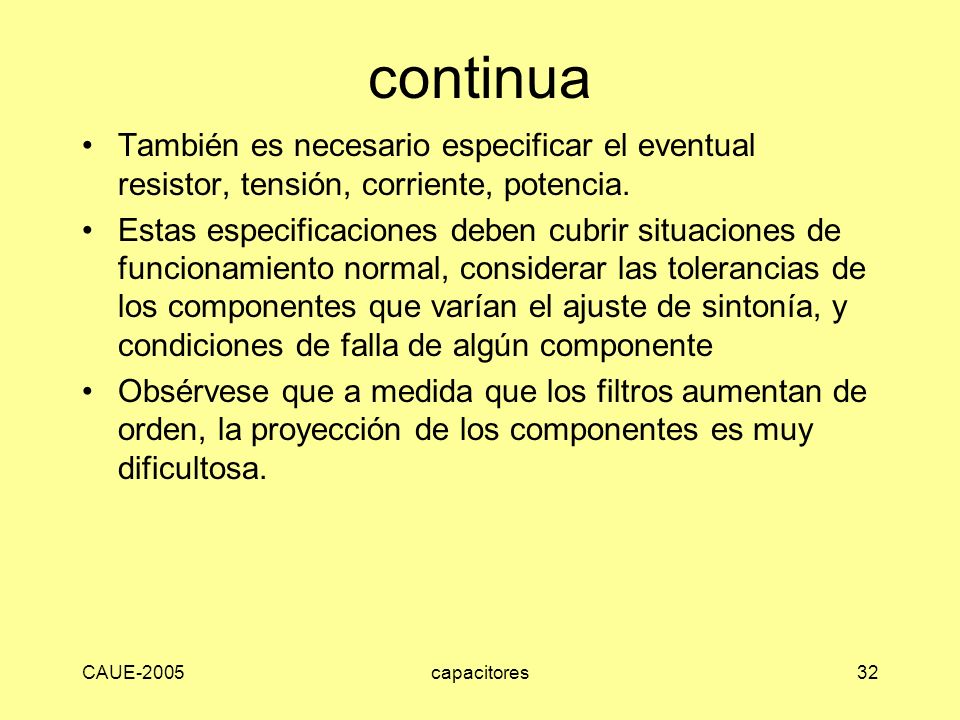

32 CAUE-2005capacitores32 continua También es necesario especificar el eventual resistor, tensión, corriente, potencia. Estas especificaciones deben cubrir situaciones de funcionamiento normal, considerar las tolerancias de los componentes que varían el ajuste de sintonía, y condiciones de falla de algún componente Obsérvese que a medida que los filtros aumentan de orden, la proyección de los componentes es muy dificultosa.

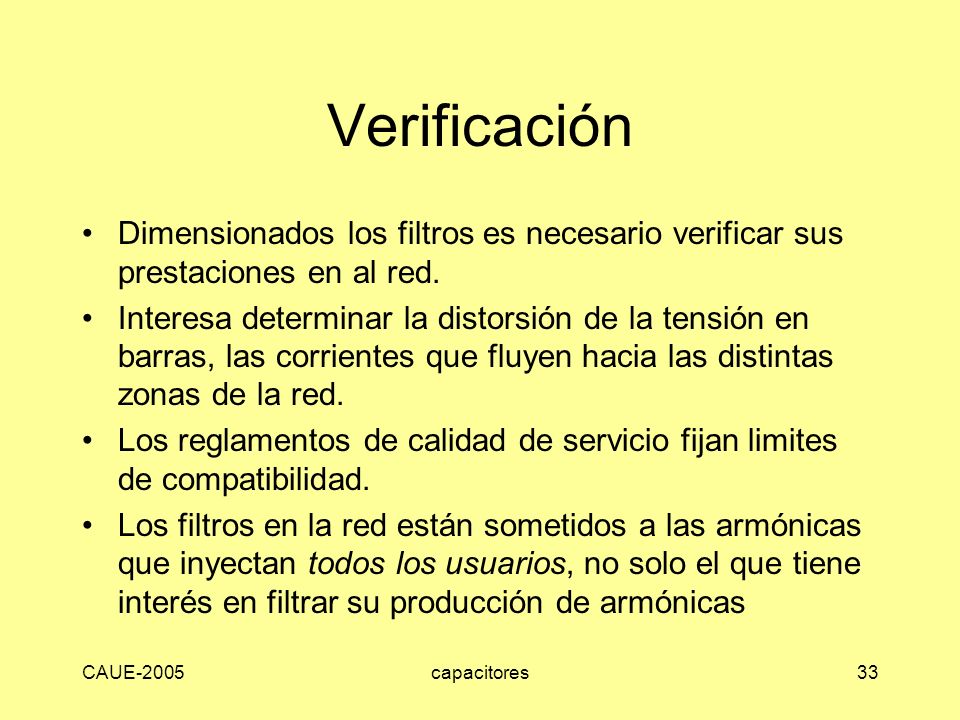

33 CAUE-2005capacitores33 Verificación Dimensionados los filtros es necesario verificar sus prestaciones en al red. Interesa determinar la distorsión de la tensión en barras, las corrientes que fluyen hacia las distintas zonas de la red. Los reglamentos de calidad de servicio fijan limites de compatibilidad. Los filtros en la red están sometidos a las armónicas que inyectan todos los usuarios, no solo el que tiene interés en filtrar su producción de armónicas

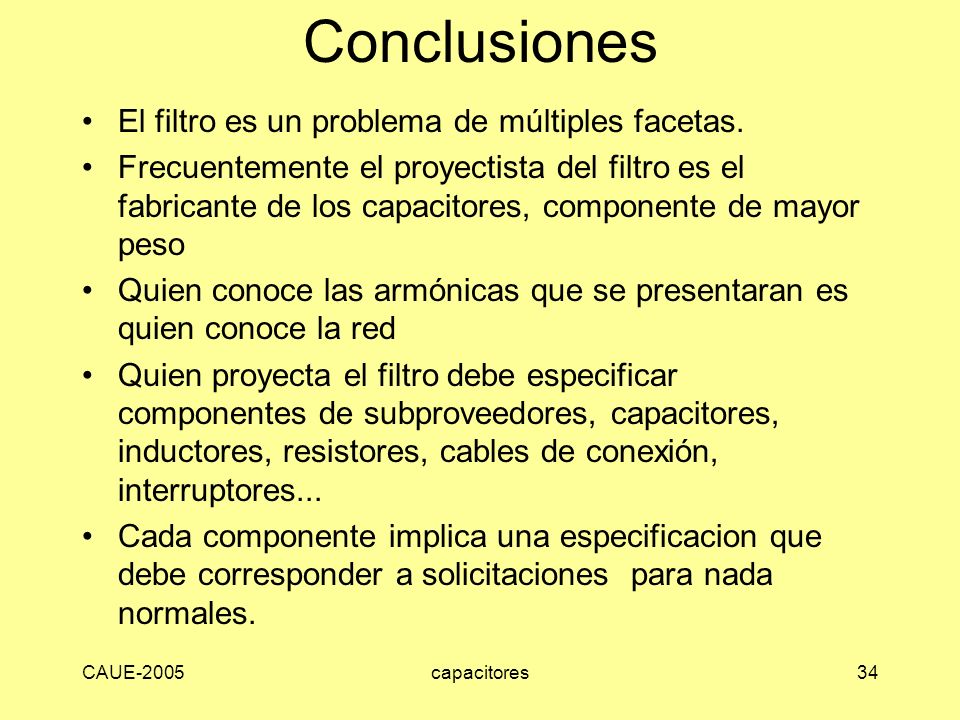

34 CAUE-2005capacitores34 Conclusiones El filtro es un problema de múltiples facetas. Frecuentemente el proyectista del filtro es el fabricante de los capacitores, componente de mayor peso Quien conoce las armónicas que se presentaran es quien conoce la red Quien proyecta el filtro debe especificar componentes de subproveedores, capacitores, inductores, resistores, cables de conexión, interruptores... Cada componente implica una especificacion que debe corresponder a solicitaciones para nada normales.

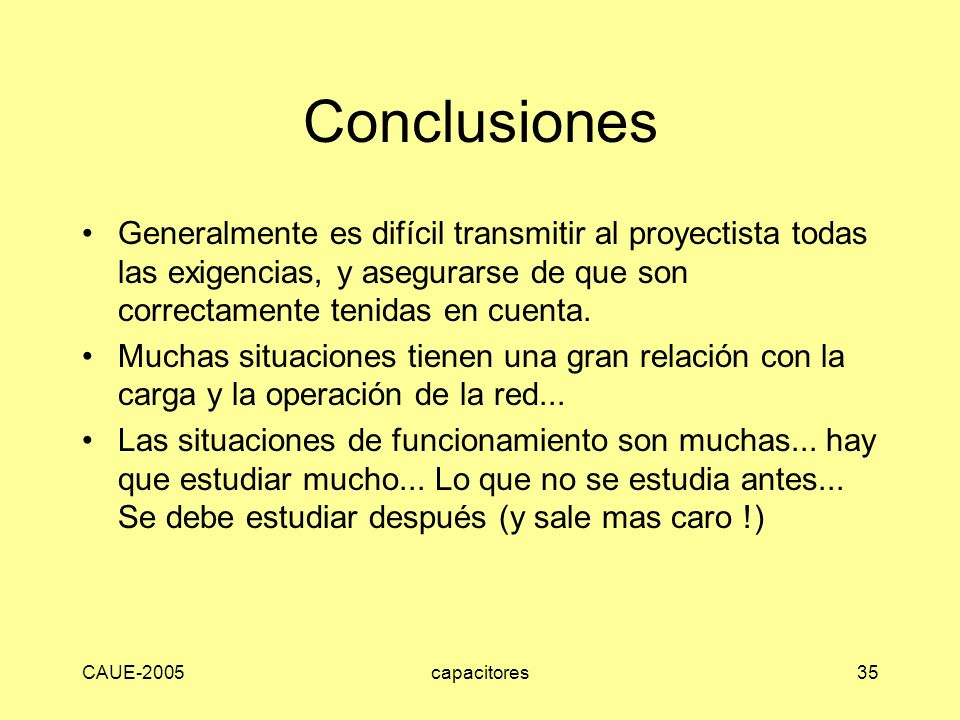

35 CAUE-2005capacitores35 Conclusiones Generalmente es difícil transmitir al proyectista todas las exigencias, y asegurarse de que son correctamente tenidas en cuenta. Muchas situaciones tienen una gran relación con la carga y la operación de la red... Las situaciones de funcionamiento son muchas... hay que estudiar mucho... Lo que no se estudia antes... Se debe estudiar después (y sale mas caro !)

36 CAUE-2005capacitores36 FIN Por su atención gracias
