UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO LEMNISCATA DE BERNOULLI FIS. JUAN VELÁZQUEZ TORRES.

Presentaciones similares


Presentación del tema: "UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO LEMNISCATA DE BERNOULLI FIS. JUAN VELÁZQUEZ TORRES."— Transcripción de la presentación:

1 UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO LEMNISCATA DE BERNOULLI FIS. JUAN VELÁZQUEZ TORRES

2

3 La lemniscata fue descrita por primera vez en 1694 por Jacob Bernoulli como la modificación de una elipse, curva que se define como el lugar geométrico de los puntos del plano tales que la suma de distancias a dos puntos fijos es una constante. La lemniscata es el lugar geométrico de los puntos del plano tales que el producto de estas distancias es una constante. Bernoulli la llamó lemniscus, que en Latín significa "cinta colgante". Introducción

4

5 La Lemniscata de Bernoulli es un tipo de curva descrita mediante coordenadas Polares según las siguientes ecuaciones: Ecuación de la Lemniscata de Bernoulli

6 La ecuación genérica de los óvalos de Cassini en forma polar es: La ecuación genérica de los óvalos de Cassini en coordenadas cartesianases: La forma de la curva depende de la relación b/a. Si es mayor que 1 la curva tiene dos lazos; si es menor que 1 la curva sólo tiene un lazo y si es 1, la curva es la Lemniscata de Bernoulli Óvalos de Cassini

7

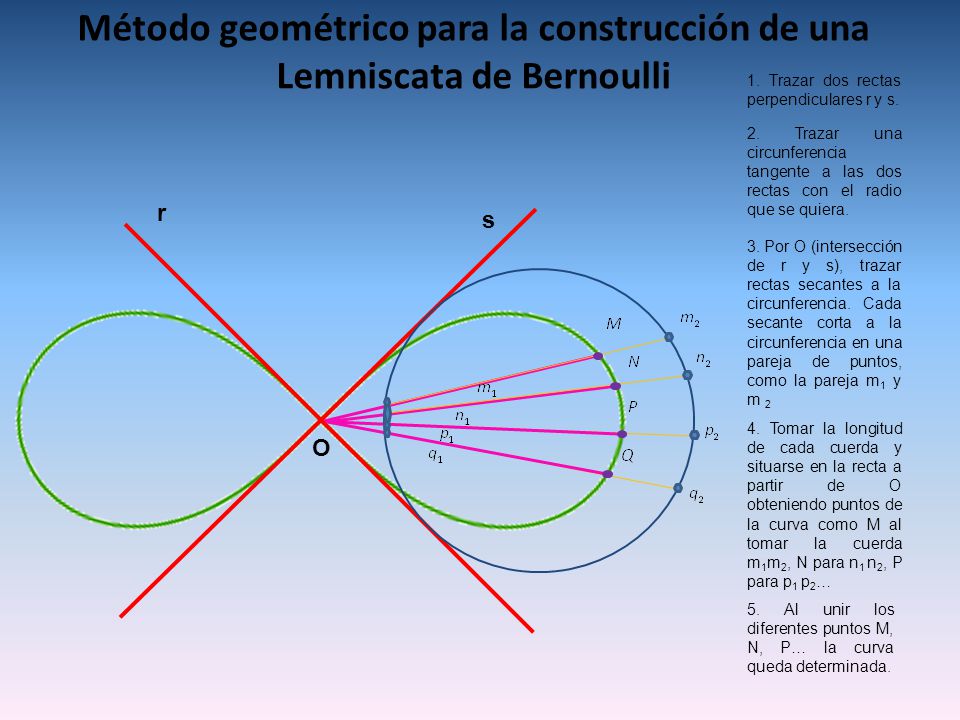

8 Método geométrico para la construcción de una Lemniscata de Bernoulli 1. Trazar dos rectas perpendiculares r y s. 2. Trazar una circunferencia tangente a las dos rectas con el radio que se quiera. 3. Por O (intersección de r y s), trazar rectas secantes a la circunferencia. Cada secante corta a la circunferencia en una pareja de puntos, como la pareja m 1 y m 2 4. Tomar la longitud de cada cuerda y situarse en la recta a partir de O obteniendo puntos de la curva como M al tomar la cuerda m 1 m 2, N para n 1 n 2, P para p 1 p 2 … 5. Al unir los diferentes puntos M, N, P… la curva queda determinada. r s O

9

10 Si seccionamos un toro con un plano paralelo a su eje, obtendremos óvalos de Cassini con diferentes formas según el plano esté más cerca o lejos de dicho eje (simplificando mucho la forma de expresarlo). En las imágenes está la Lemniscata de Bernoulli, caso particular de los óvalos de Cassini. Dulce Lemniscata de Bernoulli

11

12 Desde el momento en que un vehículo en marcha por una carretera entra en una curva, actúa sobre él, además de la fuerza gravitatoria, la fuerza centrífuga. La Lemniscata de Bernoulli tiene radio de curvatura variable por lo que junto a un peralte adecuado puede minimizar el efecto de la fuerza centrífuga La Lemniscata de Bernoulli en las curvas de las carreteras

13

14 Fuerza centrípeta

15

16 La imagen muestra un reloj de Sol, conocido como cuadrante vertical meridiano (exactamente frente al sur), con correcciones por longitud y por ecuación del tiempo. En dicho cuadrante aparecen unas líneas en forma de ocho muy alargados, llamadas Lemniscatas de Bernoulli, que son las encargadas de introducir la correción por la ecuación del tiempo (E.T.) Relojes de Sol

17

18 En el Tarot de Rider se corresponde con el Arcano de la Fuerza, el cual porta el símbolo del infinito, la Lemniscata de Bernoulli, sobre la cabeza. Se asocia al psiquismo, a la naturaleza dulce de lo femenino, al lado amable de la naturaleza humana, que al sublimarse logra maravillas, resultados concretos. La fuerza representa la conquista que alguien ha logrado sobre si mismo, teniendo ahora un poder infinito como aliado Significado esotérico de la Lemniscata de Bernoulli Frida Kalo con el símbolo de infinito en su trenza

19

20 El símbolo de infinito fue creado por el matemático inglés John Wallis más o menos por Tiene la forma de una curva llamada Lemniscata de Bernoulli, aunque no se sabe de dónde sacó Wallis la idea. Al y más allá

21
