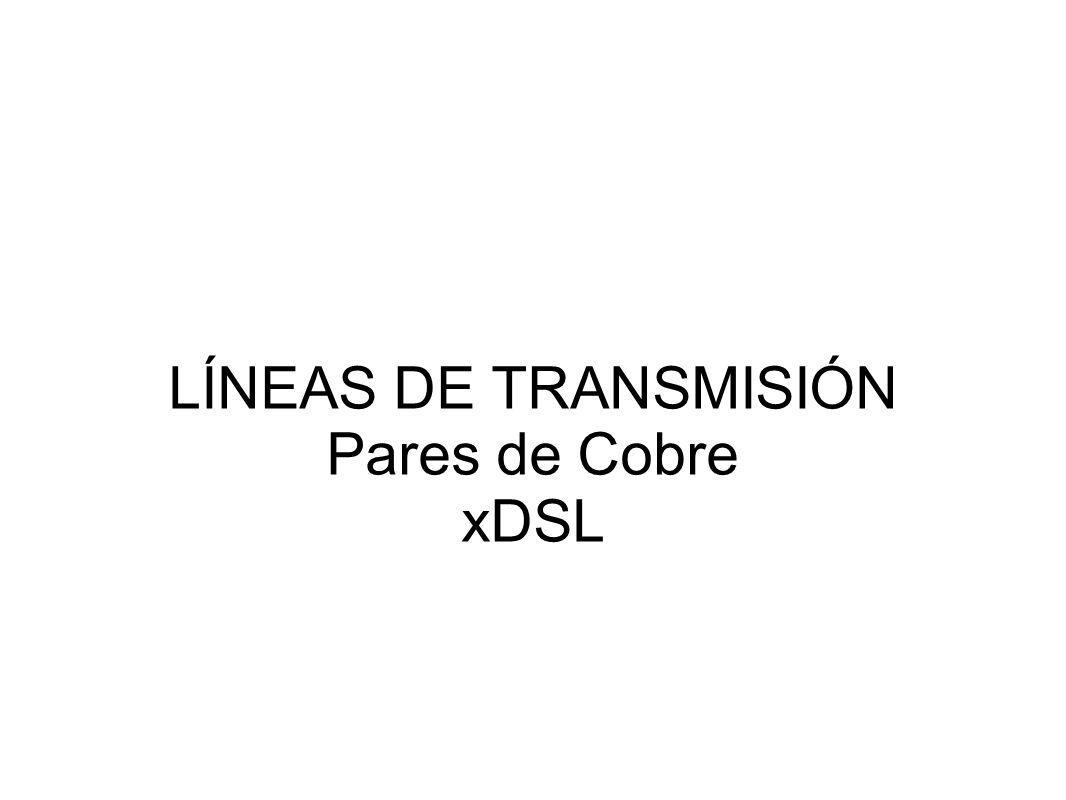

1 LÍNEAS DE TRANSMISIÓN Pares de Cobre xDSL

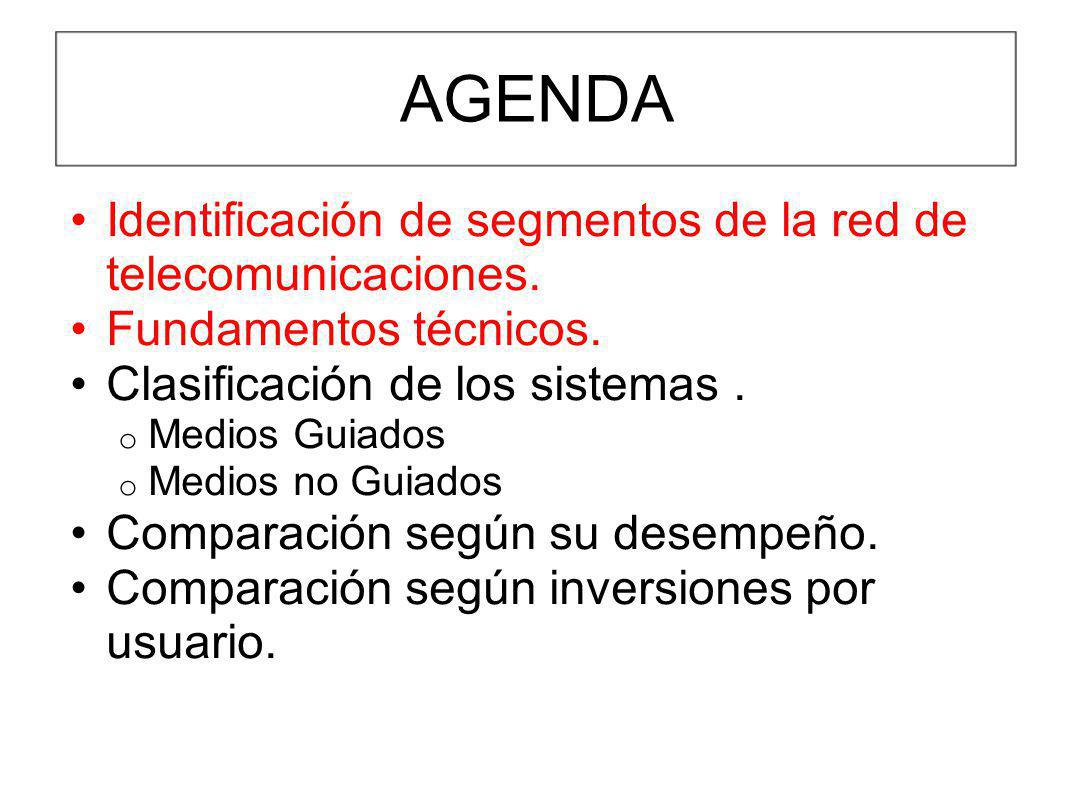

2 AGENDA Identificación de segmentos de la red de telecomunicaciones. Fundamentos técnicos. Clasificación de los sistemas. o Medios Guiados o Medios no Guiados Comparación según su desempeño. Comparación según inversiones por usuario.

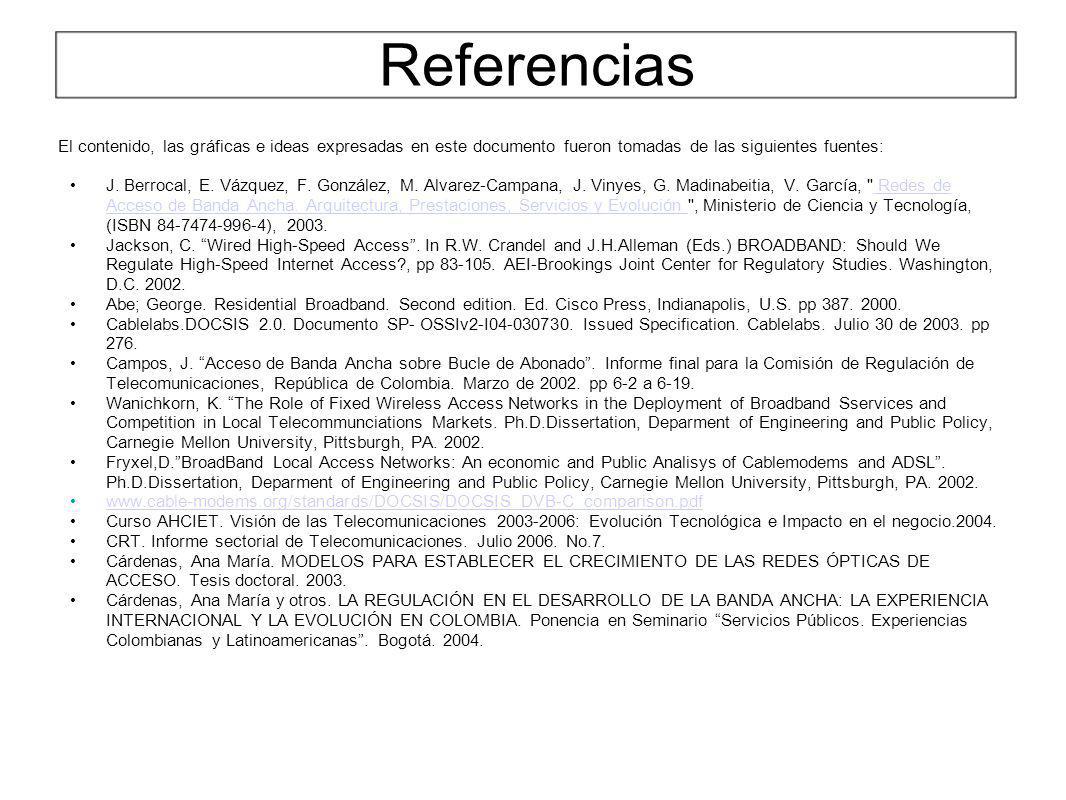

3 Referencias El contenido, las gráficas e ideas expresadas en este documento fueron tomadas de las siguientes fuentes: J. Berrocal, E. Vázquez, F. González, M. Alvarez-Campana, J. Vinyes, G. Madinabeitia, V. García, " Redes de Acceso de Banda Ancha. Arquitectura, Prestaciones, Servicios y Evolución ", Ministerio de Ciencia y Tecnología, (ISBN ), Redes de Acceso de Banda Ancha. Arquitectura, Prestaciones, Servicios y Evolución Jackson, C. Wired High-Speed Access. In R.W. Crandel and J.H.Alleman (Eds.) BROADBAND: Should We Regulate High-Speed Internet Access?, pp AEI-Brookings Joint Center for Regulatory Studies. Washington, D.C Abe; George. Residential Broadband. Second edition. Ed. Cisco Press, Indianapolis, U.S. pp Cablelabs.DOCSIS 2.0. Documento SP- OSSIv2-I Issued Specification. Cablelabs. Julio 30 de pp 276. Campos, J. Acceso de Banda Ancha sobre Bucle de Abonado. Informe final para la Comisión de Regulación de Telecomunicaciones, República de Colombia. Marzo de pp 6-2 a Wanichkorn, K. The Role of Fixed Wireless Access Networks in the Deployment of Broadband Sservices and Competition in Local Telecommunciations Markets. Ph.D.Dissertation, Deparment of Engineering and Public Policy, Carnegie Mellon University, Pittsburgh, PA Fryxel,D.BroadBand Local Access Networks: An economic and Public Analisys of Cablemodems and ADSL. Ph.D.Dissertation, Deparment of Engineering and Public Policy, Carnegie Mellon University, Pittsburgh, PA Curso AHCIET. Visión de las Telecomunicaciones : Evolución Tecnológica e Impacto en el negocio CRT. Informe sectorial de Telecomunicaciones. Julio No.7. Cárdenas, Ana María. MODELOS PARA ESTABLECER EL CRECIMIENTO DE LAS REDES ÓPTICAS DE ACCESO. Tesis doctoral Cárdenas, Ana María y otros. LA REGULACIÓN EN EL DESARROLLO DE LA BANDA ANCHA: LA EXPERIENCIA INTERNACIONAL Y LA EVOLUCIÓN EN COLOMBIA. Ponencia en Seminario Servicios Públicos. Experiencias Colombianas y Latinoamericanas. Bogotá

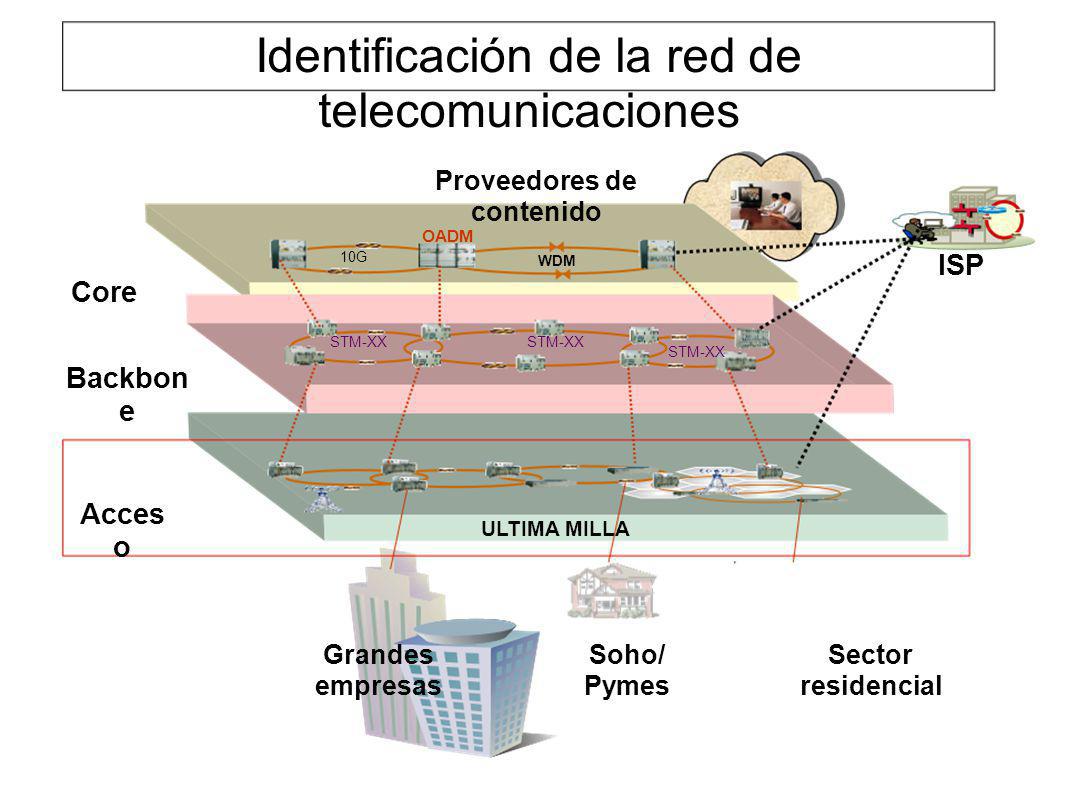

4 Identificación de la red de telecomunicaciones OADM WDM 10G Core Acces o ULTIMA MILLA STM-XX Backbon e STM-XX ISP Proveedores de contenido Grandes empresas Soho/ Pymes Sector residencial

5 AGENDA Identificación de segmentos de la red de telecomunicaciones. Fundamentos técnicos. Clasificación de los sistemas. o Medios Guiados o Medios no Guiados Comparación según su desempeño. Comparación según inversiones por usuario.

6 Fundamentos técnicos de RBB Modelo de referencia Medios físicos de transmisión de la información digital. Límites en la capacidad de transmisión de la información digital. Teorema de Nyquist y Ley de Shannon Control de errores

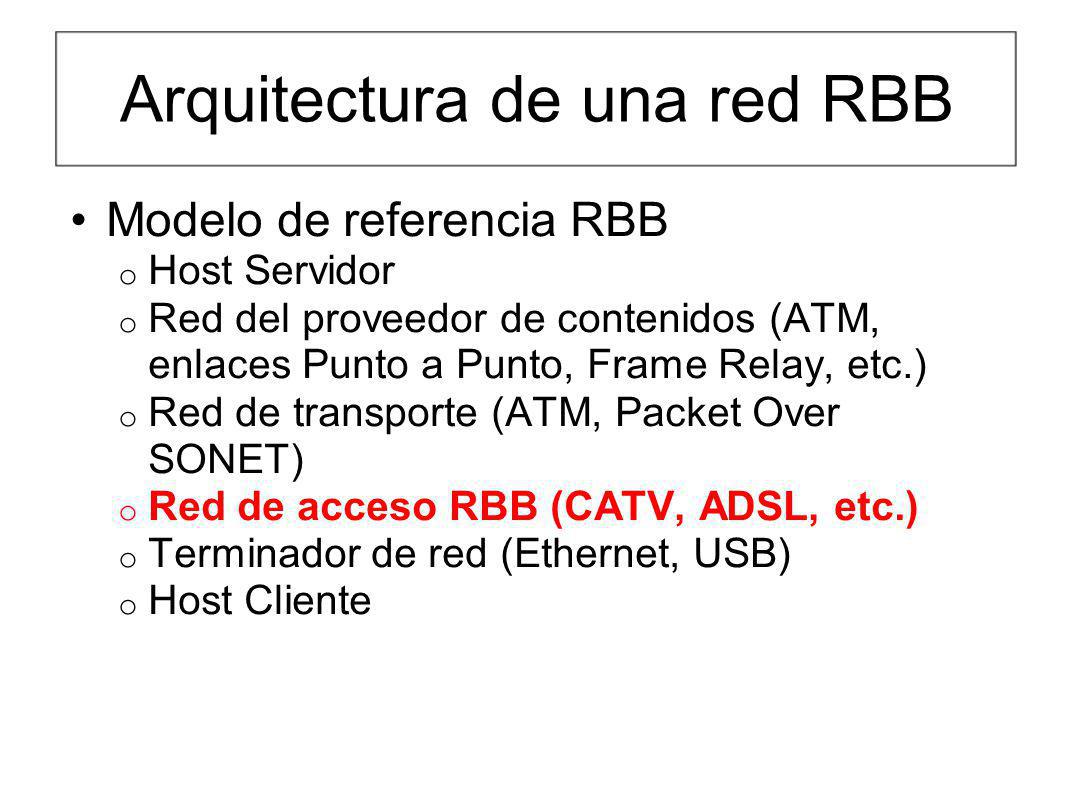

7 Arquitectura de una red RBB Modelo de referencia RBB o Host Servidor o Red del proveedor de contenidos (ATM, enlaces Punto a Punto, Frame Relay, etc.) o Red de transporte (ATM, Packet Over SONET) o Red de acceso RBB (CATV, ADSL, etc.) o Terminador de red (Ethernet, USB) o Host Cliente

8 Arquitectura completa de una red RBB

9 Red de Datos de un operador Cabecera Cable TV Comp B Comp A Inalámbrico (GSM, GPRS, UMTS) POTS RDSICableFrame ATM FUNI D/C ISP1 ISP2 IDSL/ SDSL ADSLVDSL/ ATM D/C DSLAM Backbone SONET/ATM Switch

10 Medios de transmisión de la información digital Cables o Metálicos (de cobre) Coaxial: CATV (redes de TV por cable) Par trenzado: ADSL o Fibra óptica monomodo: redes de transporte, FTTC (Fibre To The Curb), FTTH (Fibre To The Home) Aire (microondas): Satélites, LMDS

11 Problemas de las señales de banda ancha en cables metálicos Atenuación o Es la reducción de la potencia de la señal con la distancia. o Motivos: Calor Emisión electromagnética al ambiente o La atenuación es el principal factor limitante de la capacidad de transmisión de datos.

12 Problemas de las señales de banda ancha en cables metálicos Factores que influyen en la atenuación: o Grosor del cable: menor atenuación cuanto más grueso (a menos resistencia menos pérdida por calor) o Frecuencia: a mayor frecuencia mayor atenuación (proporcional a la raíz cuadrada) o Tipo de cable: menor atenuación en coaxial que en par trenzado (menos emisión electromagnética) o Apantallamiento (solo en coaxial): a mas apantallamiento menor atenuación (menos emisión electromagnética)

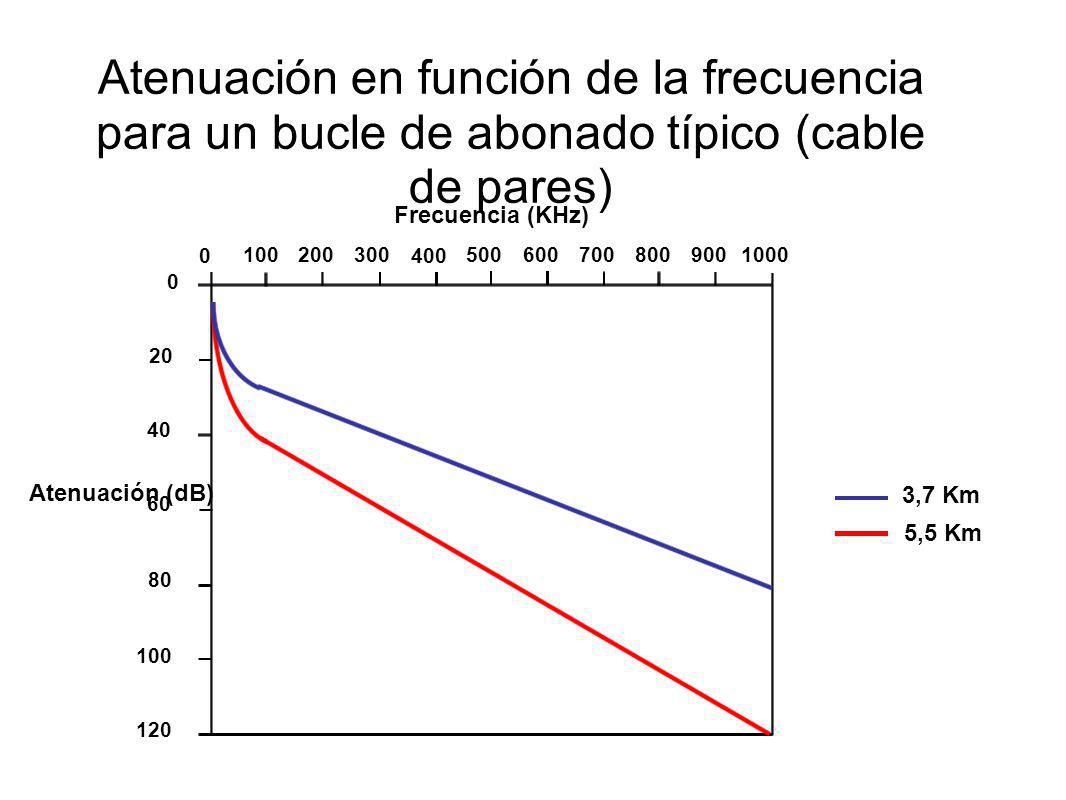

13 Atenuación en función de la frecuencia para un bucle de abonado típico (cable de pares) 3,7 Km 5,5 Km Frecuencia (KHz) Atenuación (dB)

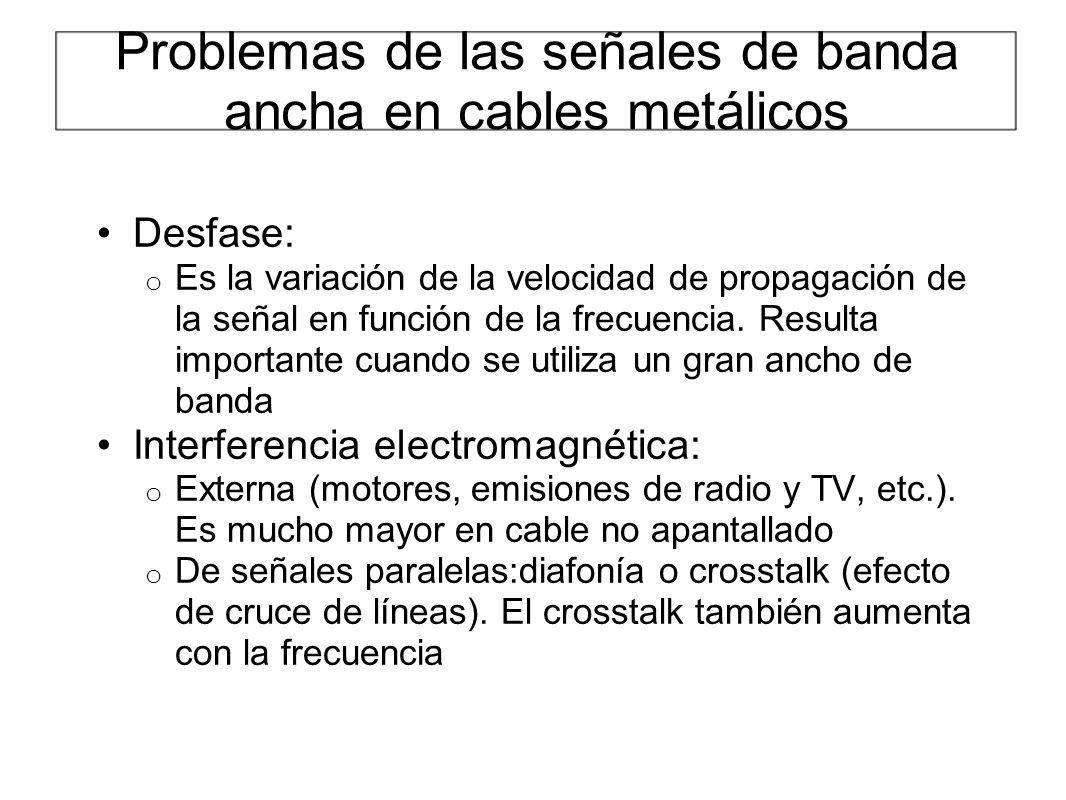

14 Problemas de las señales de banda ancha en cables metálicos Desfase: o Es la variación de la velocidad de propagación de la señal en función de la frecuencia. Resulta importante cuando se utiliza un gran ancho de banda Interferencia electromagnética: o Externa (motores, emisiones de radio y TV, etc.). Es mucho mayor en cable no apantallado o De señales paralelas:diafonía o crosstalk (efecto de cruce de líneas). El crosstalk también aumenta con la frecuencia

15 Problemas de las señales de banda ancha en cables metálicos El FEXT y el NEXT aumentan con la frecuencia. El NEXT es más fuerte que el FEXT porque la intensidad de la señal es mayor. Si se usa una frecuencia distinta para cada sentido el NEXT no es problema. Si se usa el mismo par para ambos sentidos (ADSL) el uso de diferentes frecuencias también evita los problemas del eco (señal que rebota en el mismo par debido a empalmes e irregularidades en el cable).

16

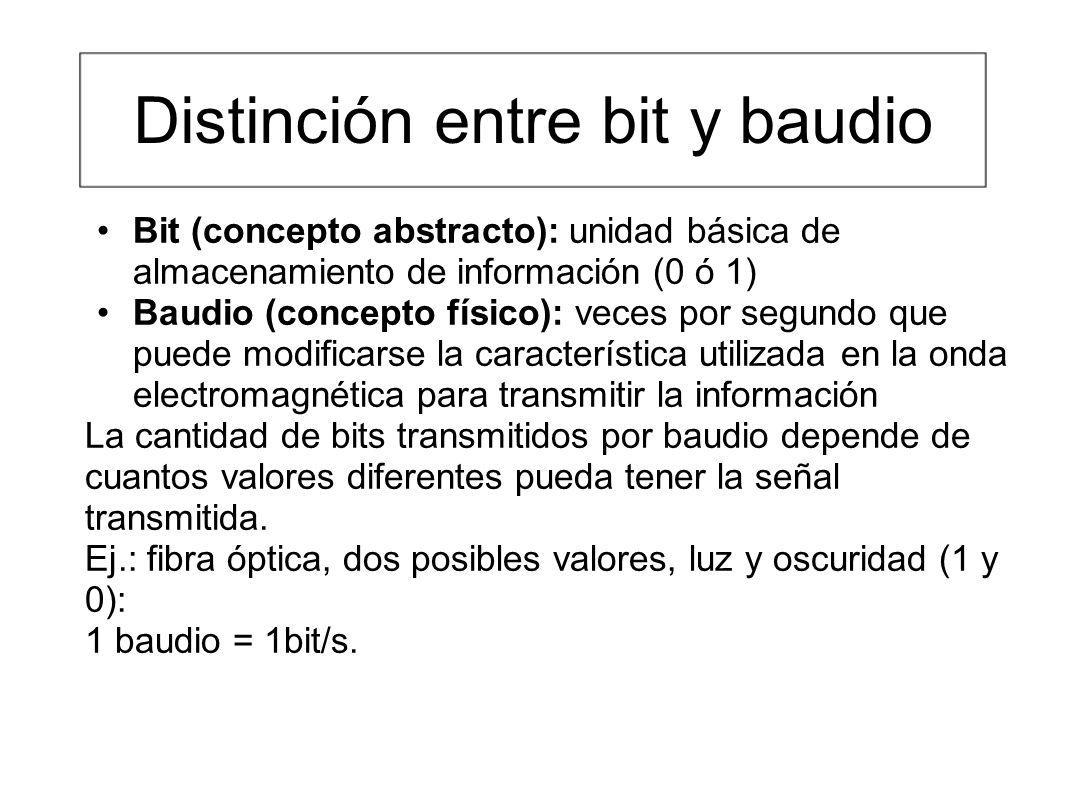

17 Distinción entre bit y baudio Bit (concepto abstracto): unidad básica de almacenamiento de información (0 ó 1) Baudio (concepto físico): veces por segundo que puede modificarse la característica utilizada en la onda electromagnética para transmitir la información La cantidad de bits transmitidos por baudio depende de cuantos valores diferentes pueda tener la señal transmitida. Ej.: fibra óptica, dos posibles valores, luz y oscuridad (1 y 0): 1 baudio = 1bit/s.

18 Distinción entre bit y baudio Con tres posibles niveles de intensidad se podrían definir cuatro símbolos y transmitir dos bits por baudio (destello): Símbolo 1: Luz fuerte: 11 Símbolo 2: Luz media: 10 Símbolo 3 Luz baja: 01 Símbolo 4 Oscuridad: 00 Pero esto requiere distinguir entre los tres posibles niveles de intensidad de la luz En cables de cobre se suele transmitir la información en una onda electromagnética (corrientes eléctricas). Para transmitir la información digital se suele modular usando la amplitud, frecuencia o fase de la onda transmitida.

19 Cambios de fase Señal binaria Modulación en fase Modulación en frecuencia Modulación en amplitud Modulación de una señal digital

20 Distinción entre bit y baudio En algunos sistemas en que el número de baudios esta muy limitado (p. ej. módems telefónicos) se intenta aumentar el rendimiento poniendo varios bits/s por baudio: 2 símbolos: 1 bit/s por baudio 4 símbolos: 2 bits/s por baudio 8 símbolos: 3 bits/s por baudio Esto requiere definir 2 n símbolos (n=Nº de bits/s por baudio). Cada símbolo representa una determinada combinación de amplitud (voltaje) y fase de la onda. La representación de todos los símbolos posibles de un sistema de modulación se denomina constelación

21 Constelaciones de algunas modulaciones habituales Amplitud Fase Binaria simple 1 bit/símb B1Q (RDSI) 2 bits/símb. 2,64 V 0,88 V -0,88 V -2,64 V QAM de 32 niveles (Módems V.32 de 9,6 Kb/s) 5 bits/símbolo QAM de 4 niveles 2 bits/símb Portadora

22 Modulaciones más utilizadas en RBB ADSLHasta 16Hasta 65536Varias CATV descendente QAM CATV descendente66464QAM CATV ascendente, LMDS 41616QAM CATV ascendente, satélite, LMDS 24QPSK (4QAM) UtilizaciónBits/símboloSímbolosTécnica QPSK: Quadrature Phase-Shift Keying QAM: Quadrature Amplitude Modulation

23 Teorema de Nyquist (1924) El número de baudios transmitidos por un canal nunca puede ser mayor que el doble de su ancho de banda (dos baudios por hertzio). En señales moduladas estos valores se reducen a la mitad (1 baudio por hertzio). Ej: o Canal telefónico: 3,1 KHz 3,1 Kbaudios o Canal ADSL: 1 MHz 1 Mbaudio o Canal TV PAL: 8 MHz 8 Mbaudios Recordemos que se trata de valores máximos

24 Teorema de Nyquist El Teorema de Nyquist no dice nada de la capacidad en bits por segundo, ya que usando un número suficientemente elevado de símbolos podemos acomodar varios bits por baudio. P. Ej. para un canal telefónico: 3,1 KHz Anchura ,338 3,112 Kbits/sBits/BaudioSímbolos

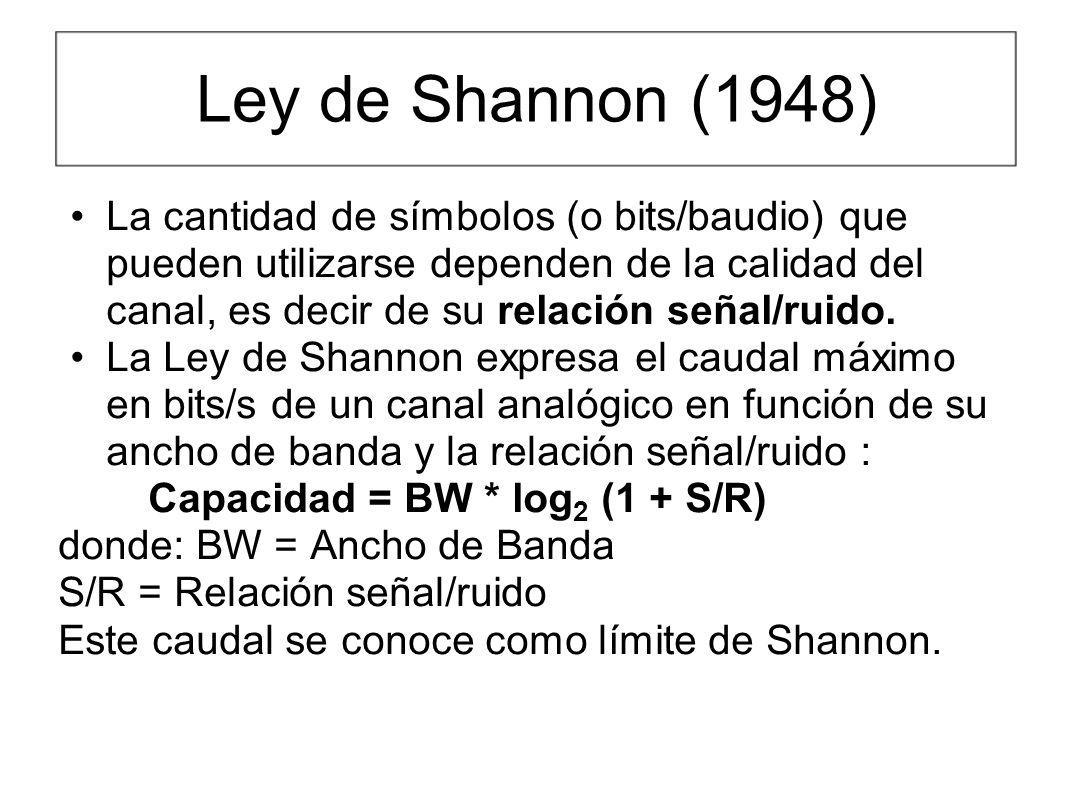

25 Ley de Shannon (1948) La cantidad de símbolos (o bits/baudio) que pueden utilizarse dependen de la calidad del canal, es decir de su relación señal/ruido. La Ley de Shannon expresa el caudal máximo en bits/s de un canal analógico en función de su ancho de banda y la relación señal/ruido : Capacidad = BW * log 2 (1 + S/R) donde: BW = Ancho de Banda S/R = Relación señal/ruido Este caudal se conoce como límite de Shannon.

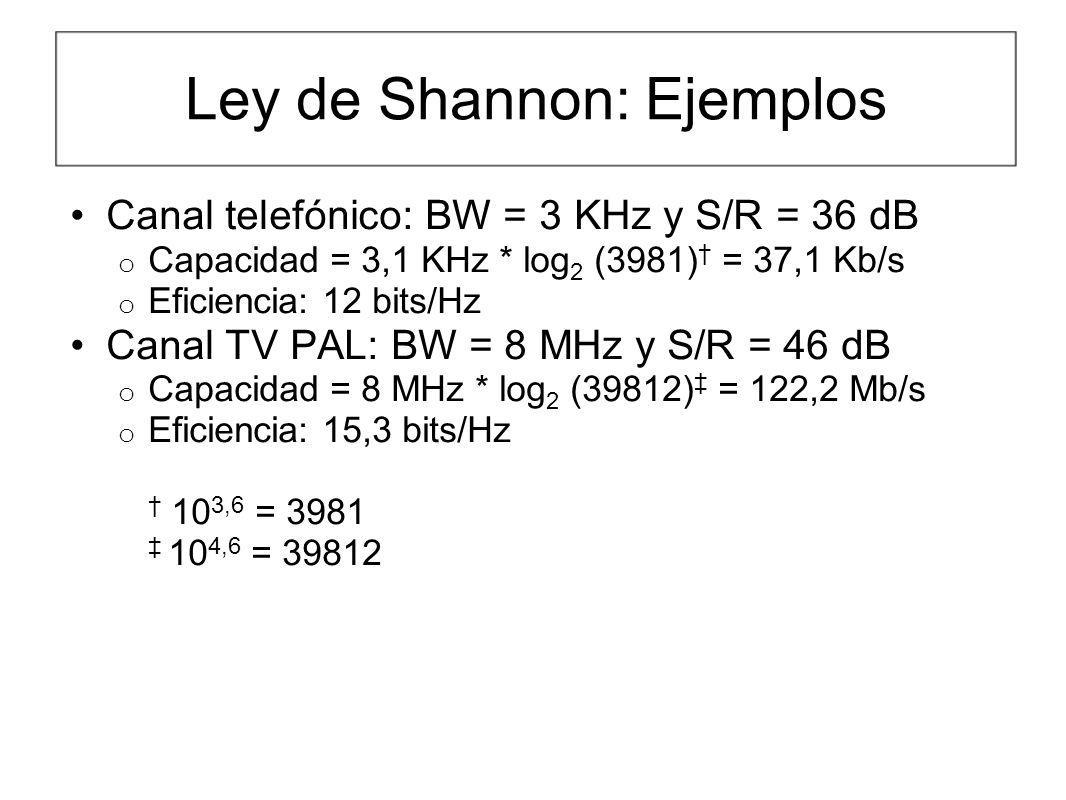

26 Ley de Shannon: Ejemplos Canal telefónico: BW = 3 KHz y S/R = 36 dB o Capacidad = 3,1 KHz * log 2 (3981) = 37,1 Kb/s o Eficiencia: 12 bits/Hz Canal TV PAL: BW = 8 MHz y S/R = 46 dB o Capacidad = 8 MHz * log 2 (39812) = 122,2 Mb/s o Eficiencia: 15,3 bits/Hz 10 3,6 = ,6 = 39812

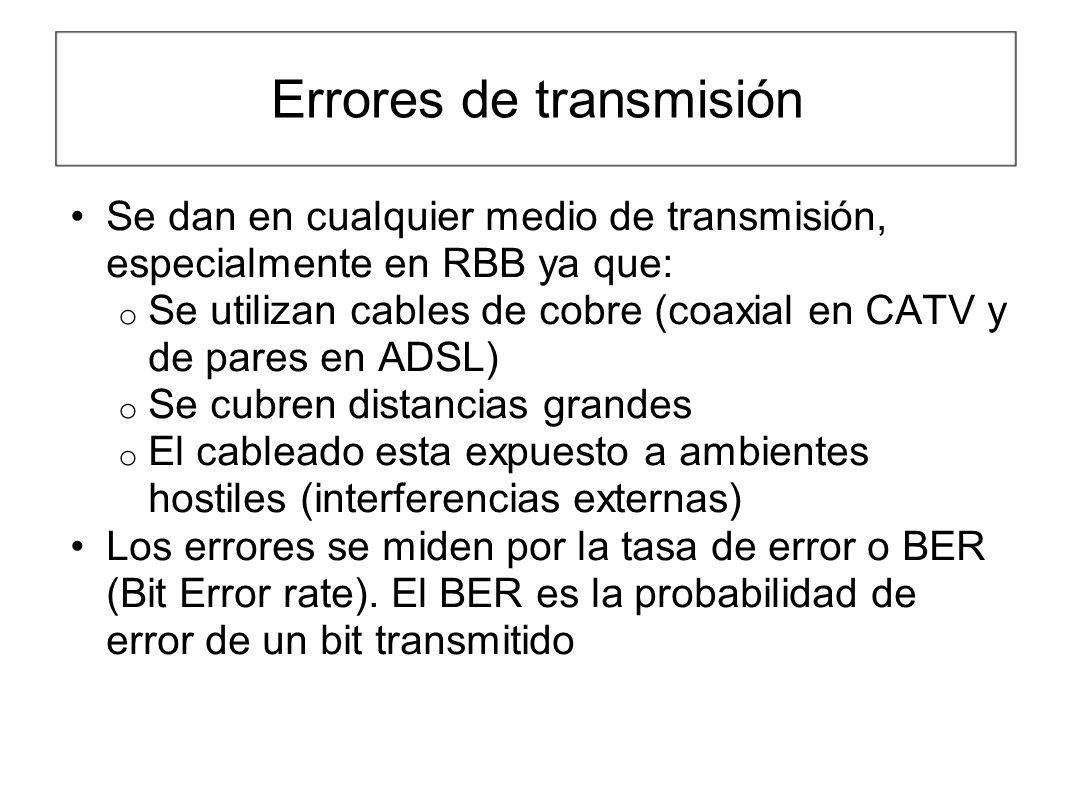

27 Errores de transmisión Se dan en cualquier medio de transmisión, especialmente en RBB ya que: o Se utilizan cables de cobre (coaxial en CATV y de pares en ADSL) o Se cubren distancias grandes o El cableado esta expuesto a ambientes hostiles (interferencias externas) Los errores se miden por la tasa de error o BER (Bit Error rate). El BER es la probabilidad de error de un bit transmitido

28 Errores de transmisión Algunos valores de BER típicos: o Ethernet 10BASE-5: <10 -8 o Ethernet 10/100/1000BASE-T: < o Ethernet 10/100BASE-F, FDDI: < 4 x o Fiber Channel, SONET/SDH:< o GSM, GPRS: o CATV, ADSL, Satélite: < Los flujos MPEG-2 (TV digital) requieren BER <

29 Errores de transmisión Ante la aparición de errores se pueden adoptar las siguientes estrategias: o Ignorarlos o Detectarlos y descartar la información errónea. Requiere un código detector de errores o CRC (Cyclic Redundancy Code). Introduce un overhead pequeño. o Detectarlos y pedir retransmisión. Requiere CRC. El overhead depende de la tasa de errores. o Detectarlos y corregirlos en recepción. Requiere un código corrector de errores o FEC (Forward Error Correction), que tiene un overhead mayor que el CRC pues tiene que incorporar más redundancia.

30 Control de errores. FEC La TV Digital (y por tanto la RBB) utiliza códigos correctores o FEC (Forward Error Correction). No se puede pedir retransmisión por varias razones: o La comunicación es simplex (no hay canal de retorno) o La emisión es broadcast (de uno a muchos) o Se funciona en tiempo real (la corrección no llegaría a tiempo) Los códigos FEC usados en RBB se llaman Reed-Solomon (RS) El overhead del FEC RS: 8-10%

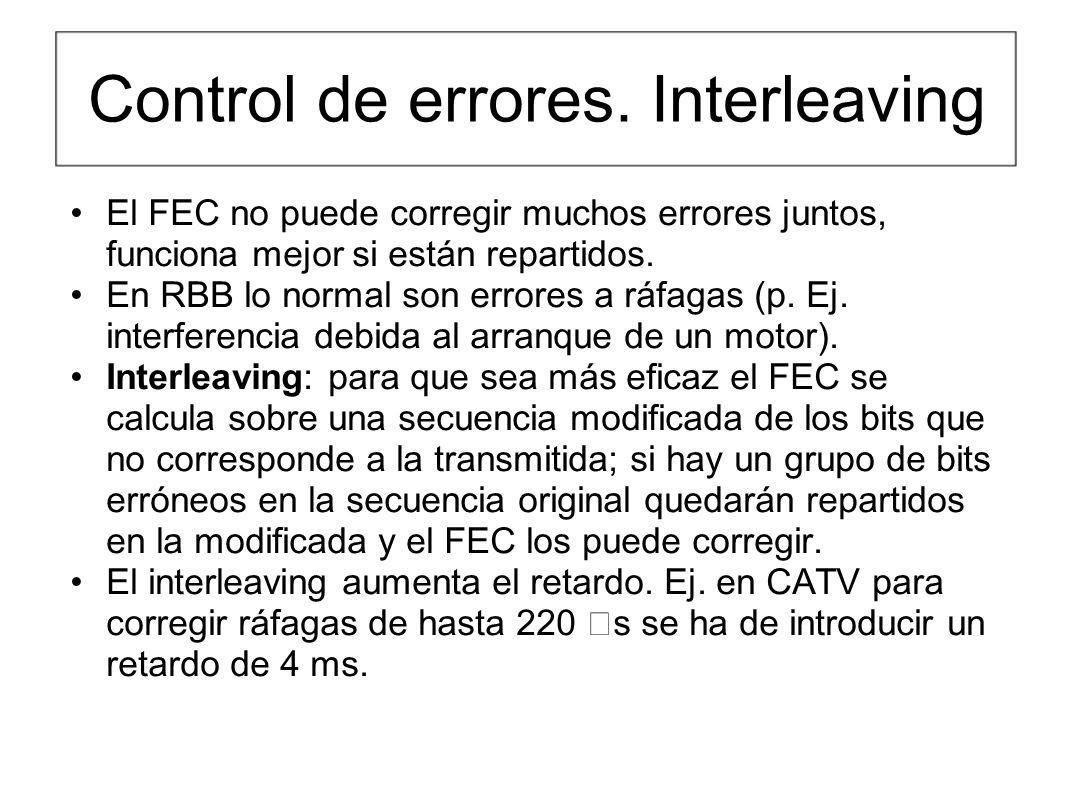

31 Control de errores. Interleaving El FEC no puede corregir muchos errores juntos, funciona mejor si están repartidos. En RBB lo normal son errores a ráfagas (p. Ej. interferencia debida al arranque de un motor). Interleaving: para que sea más eficaz el FEC se calcula sobre una secuencia modificada de los bits que no corresponde a la transmitida; si hay un grupo de bits erróneos en la secuencia original quedarán repartidos en la modificada y el FEC los puede corregir. El interleaving aumenta el retardo. Ej. en CATV para corregir ráfagas de hasta 220 s se ha de introducir un retardo de 4 ms.

32 Efecto de interleaving + FEC en corrección de errores a ráfagas Orden de transmisión Ráfaga en error Buffer de interleaving Al reordenar los datos para calcular el FEC los errores se reparten

33 Detección y Corrección de errores FEC y Entrelazado (interleaving)

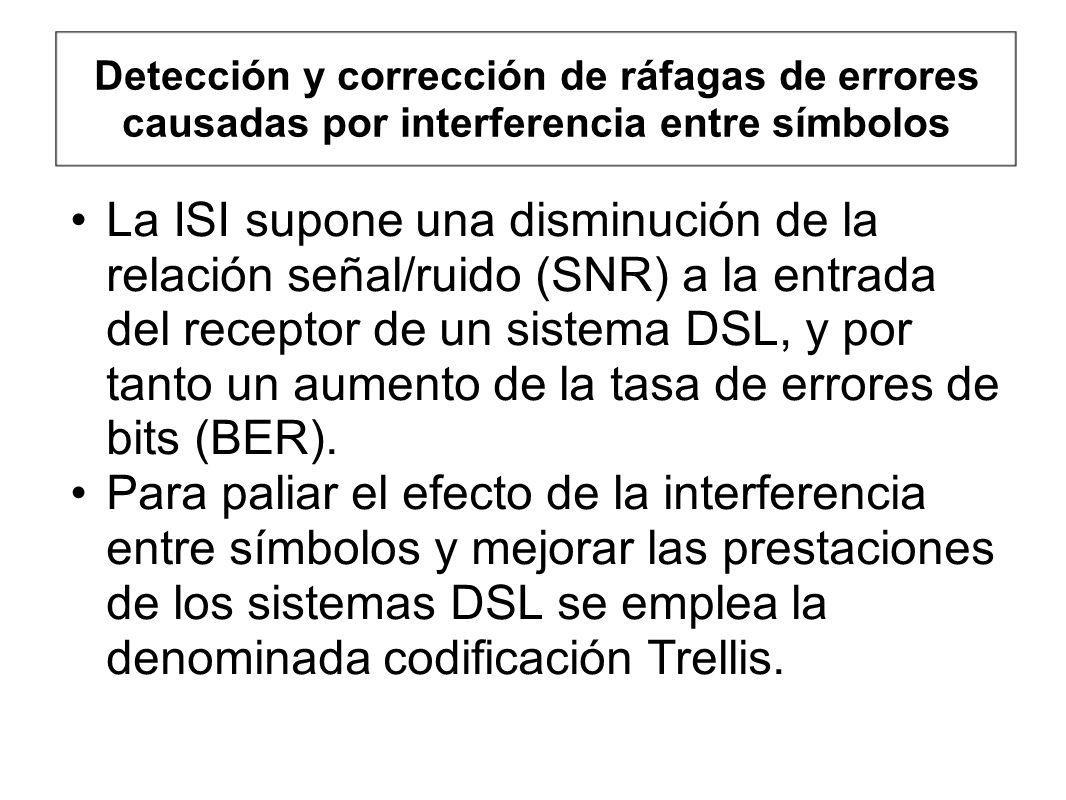

34 Detección y corrección de ráfagas de errores causadas por interferencia entre símbolos La ISI supone una disminución de la relación señal/ruido (SNR) a la entrada del receptor de un sistema DSL, y por tanto un aumento de la tasa de errores de bits (BER). Para paliar el efecto de la interferencia entre símbolos y mejorar las prestaciones de los sistemas DSL se emplea la denominada codificación Trellis.

35 Codificación Trellis

36 Redes xDSL

37 Evolución de la redes xDSL Bajo las siglas xDSL se agrupan un conjunto de tecnologías que, utilizando códigos de línea y técnicas de modulación adecuados, permiten transmitir regímenes de datos de alta velocidad sobre el par trenzado telefónico.

38 TIPOS TECNOLOGIAS xDSL

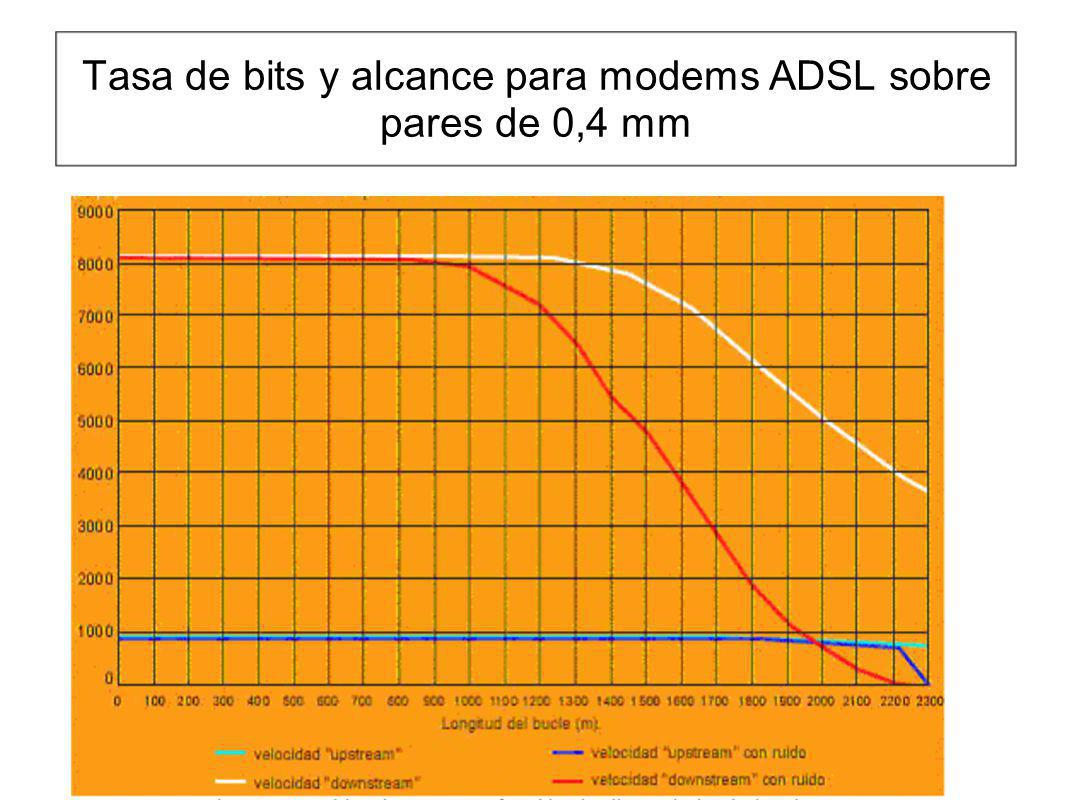

39 Tasa de bits y alcance para modems ADSL sobre pares de 0,4 mm

40 Aspectos básicos de la transmisión

41

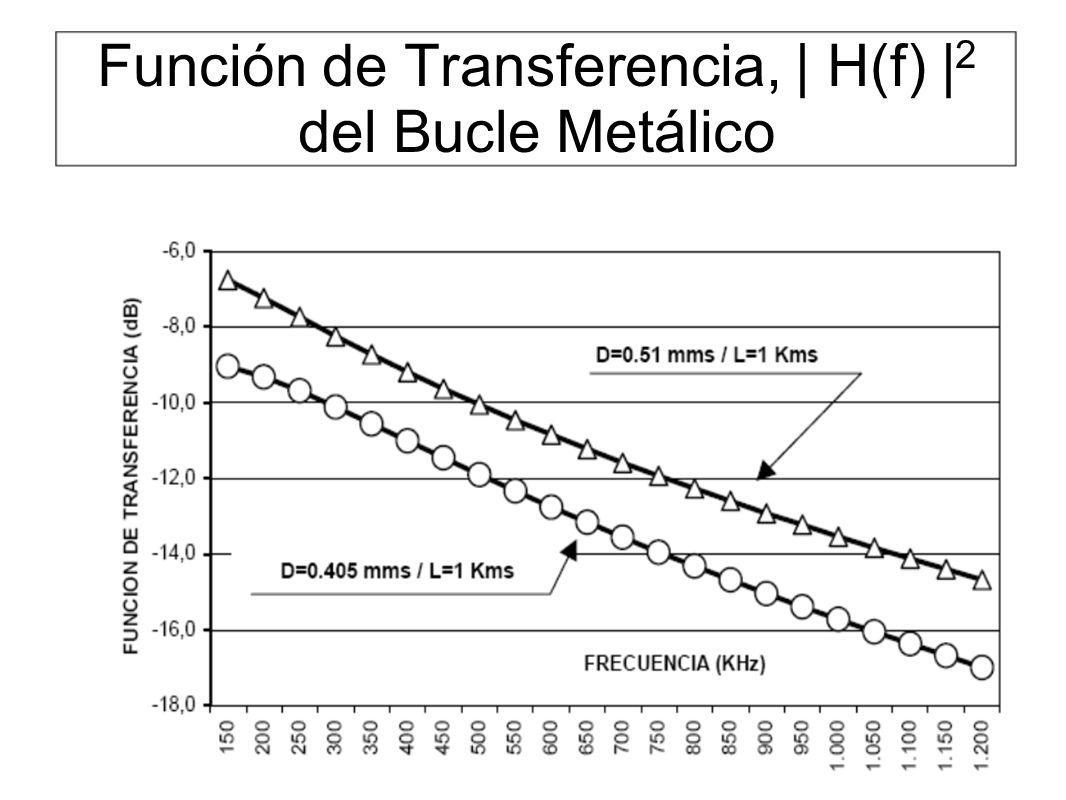

42 Función de Transferencia, | H(f) | 2 del Bucle Metálico

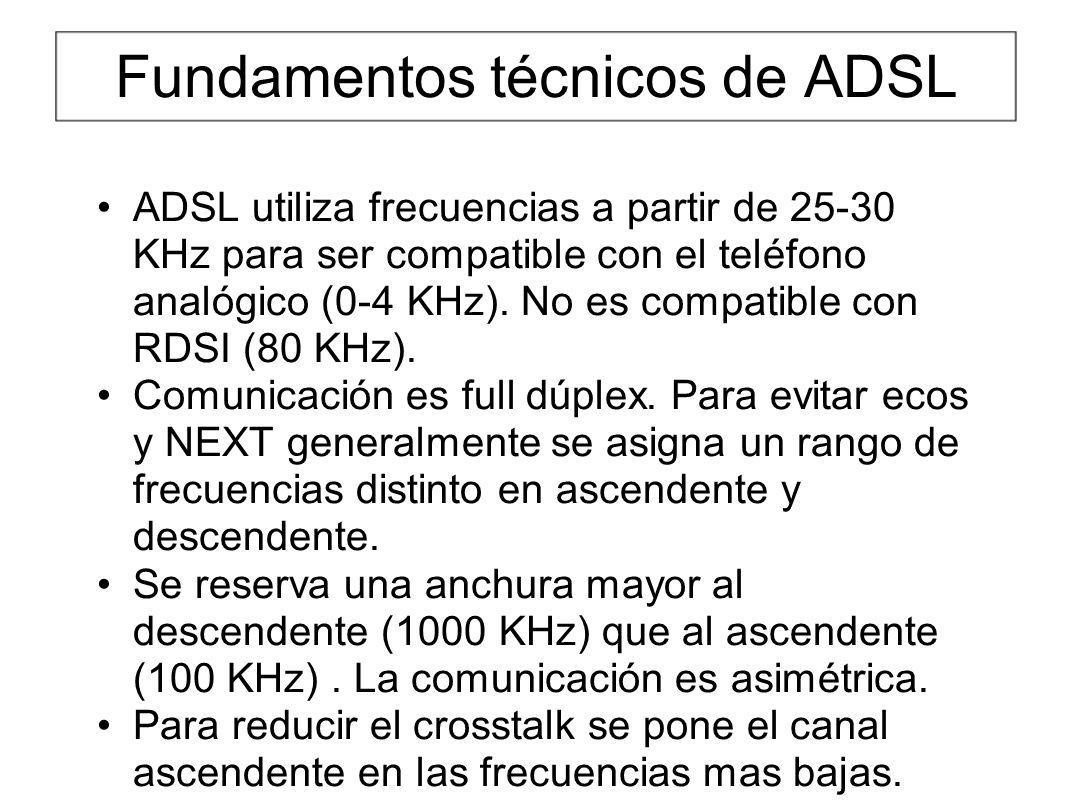

43 Fundamentos técnicos de ADSL La limitación de los enlaces telefónicos (33,6 o 56 Kb/s) no se debe al cable de pares sino al canal de 3,3 KHz. RDSI solo consigue 64 Kb/s (también usa red telefónica). Cobre es capaz de velocidades mayores, prescindiendo del sistema telefónico. ADSL utiliza solo el bucle de abonado de la red telefónica; a partir de la central emplea una red paralela para transportar los datos.

44 Fundamentos técnicos de ADSL ADSL utiliza frecuencias a partir de KHz para ser compatible con el teléfono analógico (0-4 KHz). No es compatible con RDSI (80 KHz). Comunicación es full dúplex. Para evitar ecos y NEXT generalmente se asigna un rango de frecuencias distinto en ascendente y descendente. Se reserva una anchura mayor al descendente (1000 KHz) que al ascendente (100 KHz). La comunicación es asimétrica. Para reducir el crosstalk se pone el canal ascendente en las frecuencias mas bajas.

45 Dominio espectral

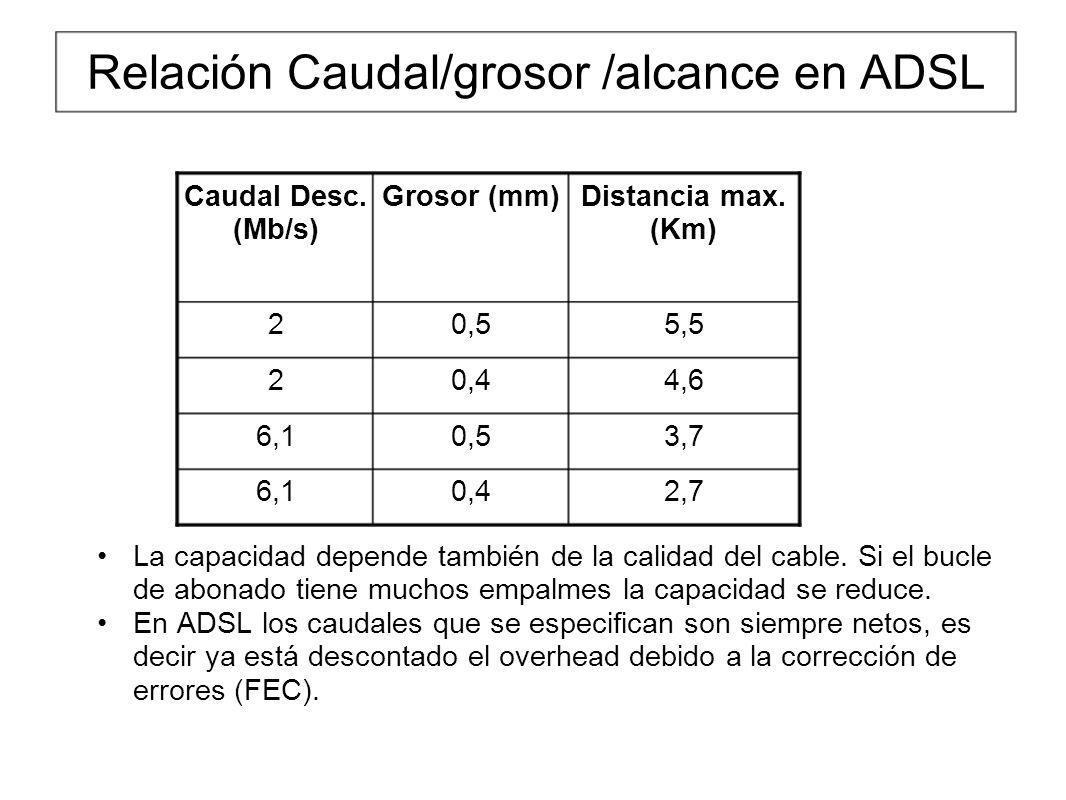

46 Relación Caudal/grosor /alcance en ADSL La capacidad depende también de la calidad del cable. Si el bucle de abonado tiene muchos empalmes la capacidad se reduce. En ADSL los caudales que se especifican son siempre netos, es decir ya está descontado el overhead debido a la corrección de errores (FEC). 2,70,46,1 3,70,56,1 4,60,42 5,50,52 Distancia max. (Km) Grosor (mm)Caudal Desc. (Mb/s)

47 Atenuación en función de la frecuencia para un bucle de abonado típico 3,7 Km 5,5 Km Frecuencia (KHz) Atenuación (dB)

48 Bucle de abonado típico Cable de Alimentación Cable de Distribución Empalme Puentes de derivación (instalaciones anteriores) 1600 m 0,5 mm 1200 m 0,4 mm 200 m 0,4 mm 1300 m 0,4 mm 1100 m 0,4 mm 60 m 0,4 mm 150 m 0,4 mm Central Telefónica Abonado

49 Problemas de ADSL Algunos usuarios ( 10%) se encuentran a más de 5,5 Km de una central telefónica. A veces ( 5%) a distancias menores no es posible la conexión por problemas del bucle (empalmes, etc.). No es posible asegurar a priori la disponibilidad del servicio, ni el caudal máximo disponible. Hay que hacer pruebas para cada caso. ADSL sufre interferencias por emisiones de radio de AM (onda media y onda larga).

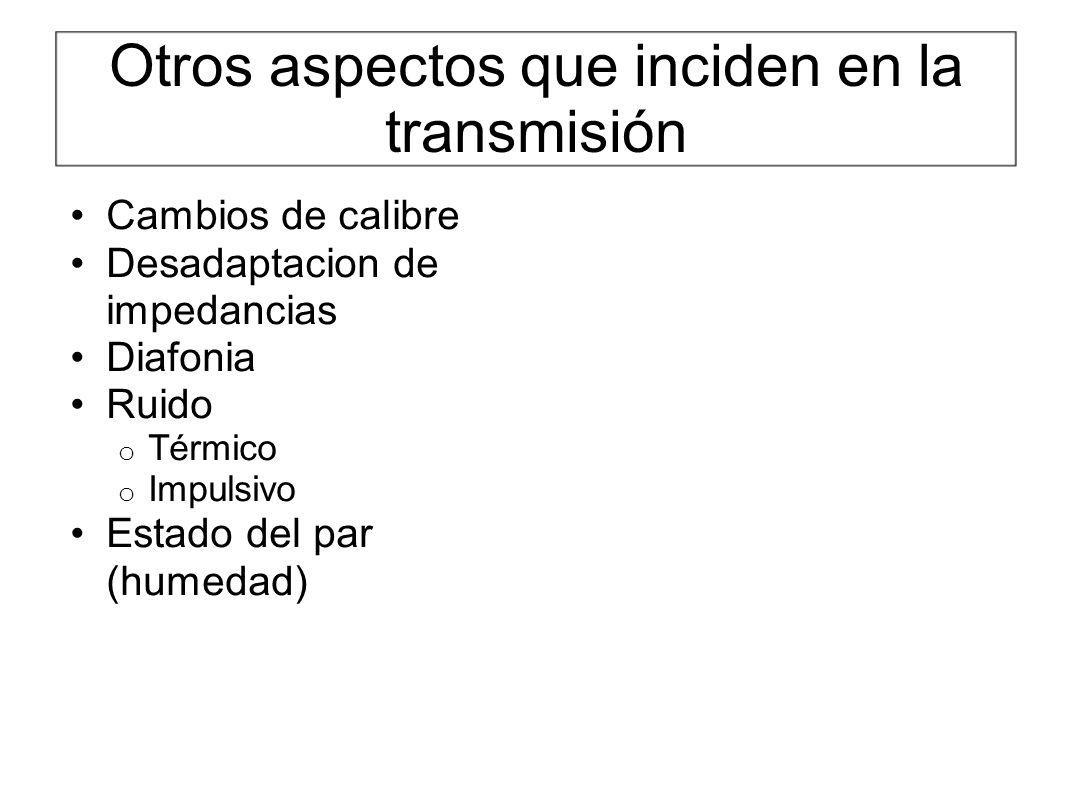

50 Otros aspectos que inciden en la transmisión Cambios de calibre Desadaptacion de impedancias Diafonia Ruido o Térmico o Impulsivo Estado del par (humedad)

51 1 Km 3 Km 0 dB-20 dB-60 dB Central Telefónica Atenuación de la señal descendente en ADSL A B Atenuación: 20 dB/Km

52 1 Km 3 Km 0 dB -60 dB Central Telefónica 0 dB-40 dB -20 dB Atenuación de la señal ascendente en ADSL Competencia desigual A B A B Atenuación: 20 dB/Km

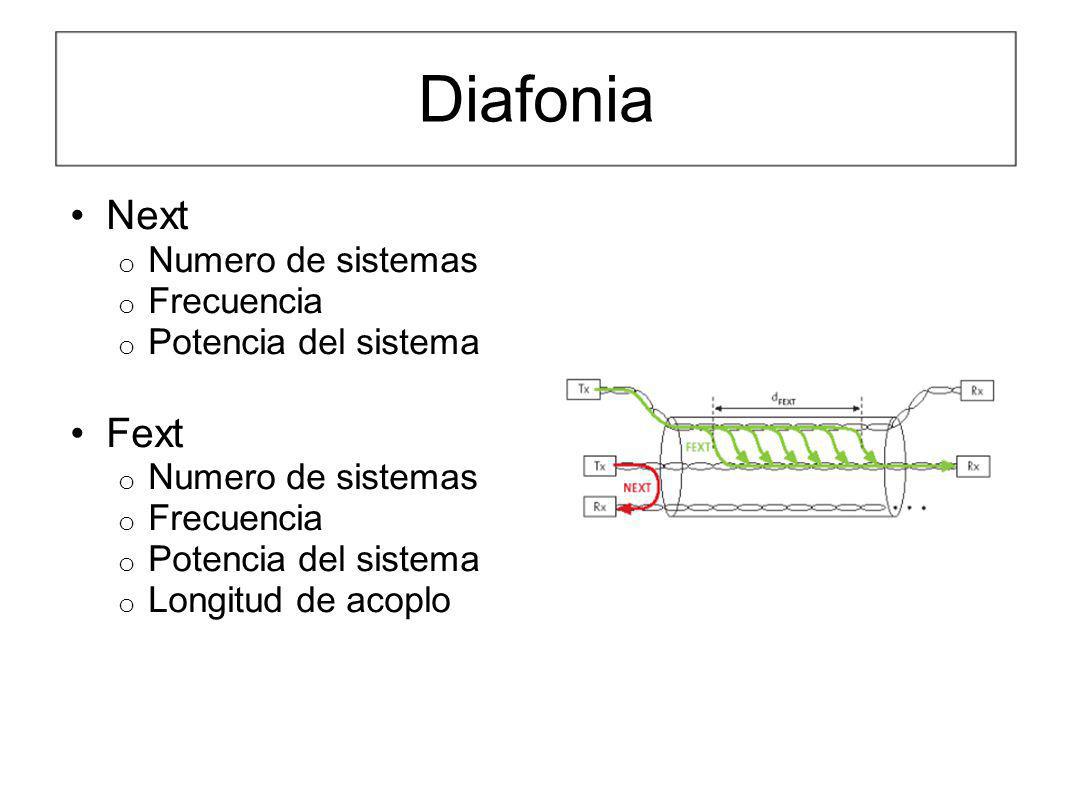

53 Diafonia Next o Numero de sistemas o Frecuencia o Potencia del sistema Fext o Numero de sistemas o Frecuencia o Potencia del sistema o Longitud de acoplo

54 Transmisión full-duplex sobre un mismo par Resolver el problema de la separación de señales asociadas a cada sentido de transmisión (en un sistema full-duplex) sobre un único par utilizando modulaciones que permitan obtener la mayor eficiencia espectral (el mayor número posible de bits por Hz). o FDD ( Frequency Division Duplexing ) y o EC ( Echo Cancellation ).

55 Modulaciones digitales para la transmisión a gran velocidad sobre pares metálicos Modulaciones digitales en banda base Modulaciones digitales en paso banda

56 Modulaciones QAM

57 Configuración filtros

58 Switch telefónico Red telefónica analógica Internet DSLAM (ATU-C) Splitter Teléfonos analógicos Modem ADSL (ATU-R) Bucle de Abonado (5,5 Km máx.) Ordenador Altas Frecuencias Bajas Frecuencias Configuración de una conexión ADSL Central Telefónica Domicilio del abonado Splitter DSLAM: DSL Access Multiplexor ATU-C: ADSL Transmission Unit - Central ATU-R: ADSL Transmission Unit - Remote

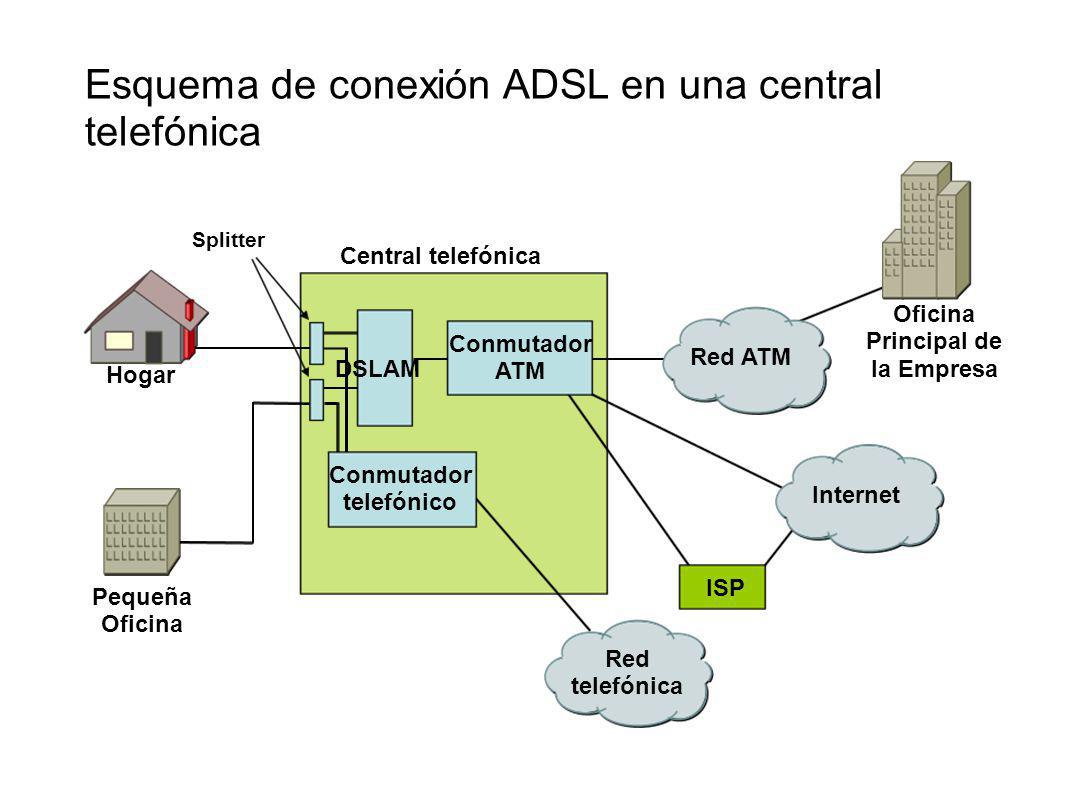

59 Esquema de conexión ADSL en una central telefónica Red ATM Internet Red telefónica DSLAM Conmutador ATM Conmutador telefónico Central telefónica ISP Oficina Principal de la Empresa Hogar Pequeña Oficina Splitter

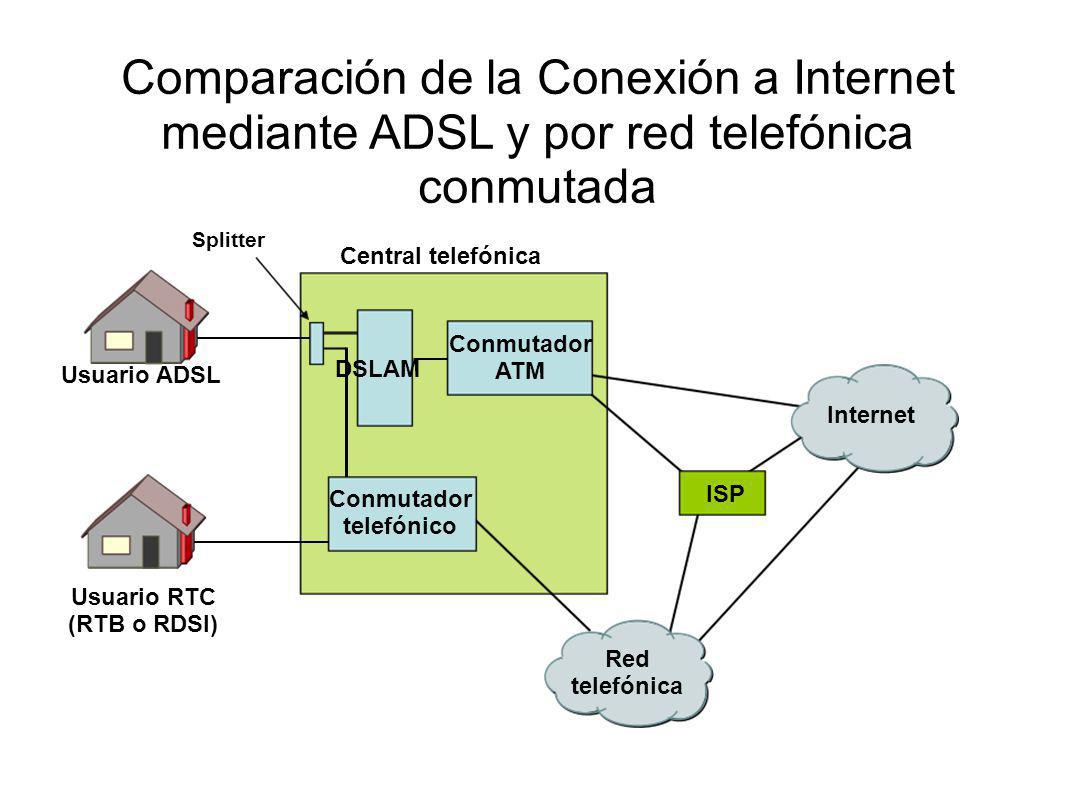

60 Internet Red telefónica DSLAM Conmutador ATM Conmutador telefónico Central telefónica ISP Usuario ADSL Usuario RTC (RTB o RDSI) Splitter Comparación de la Conexión a Internet mediante ADSL y por red telefónica conmutada

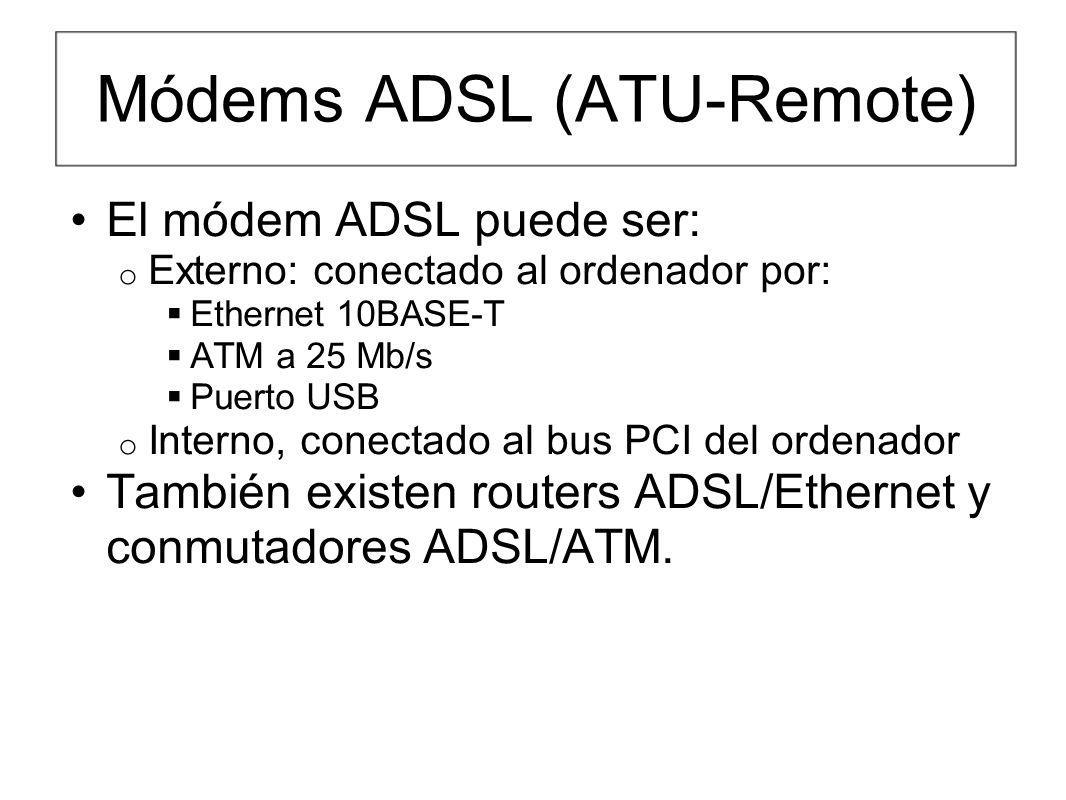

61 Módems ADSL (ATU-Remote) El módem ADSL puede ser: o Externo: conectado al ordenador por: Ethernet 10BASE-T ATM a 25 Mb/s Puerto USB o Interno, conectado al bus PCI del ordenador También existen routers ADSL/Ethernet y conmutadores ADSL/ATM.

62 Conexión de módem ADSL externo por bus USB Conectores telefónicos RJ11

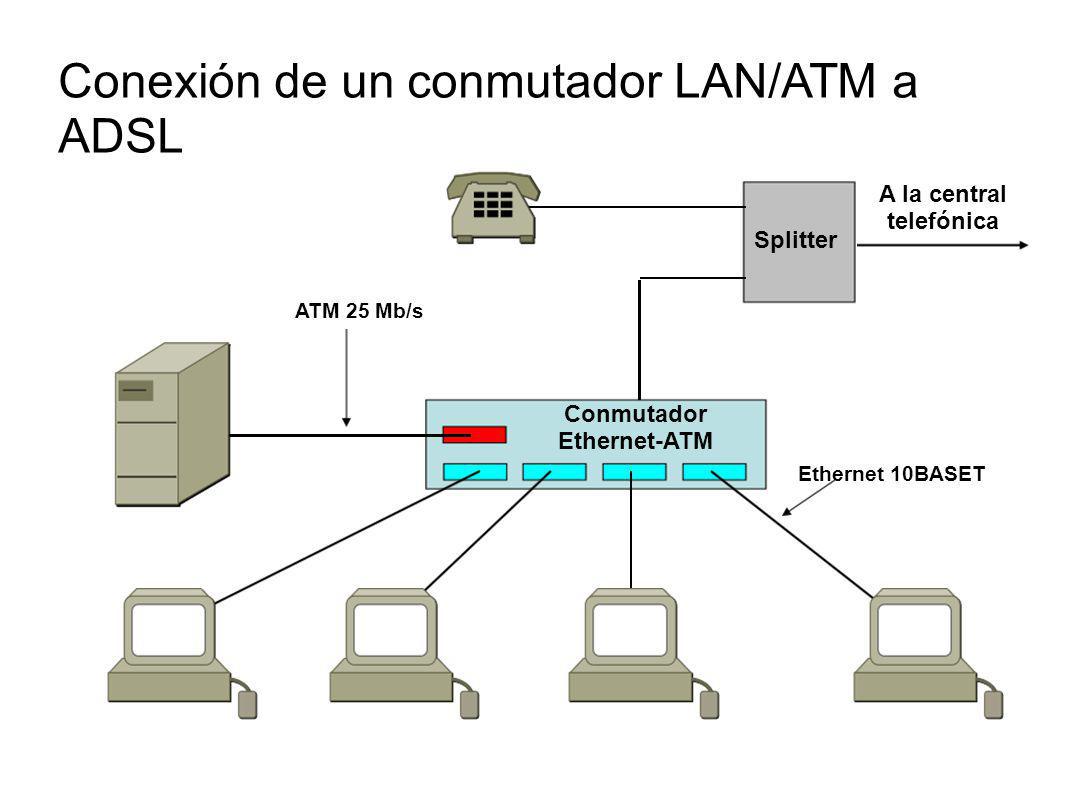

63 Conexión de un conmutador LAN/ATM a ADSL Splitter A la central telefónica Conmutador Ethernet-ATM Ethernet 10BASET ATM 25 Mb/s

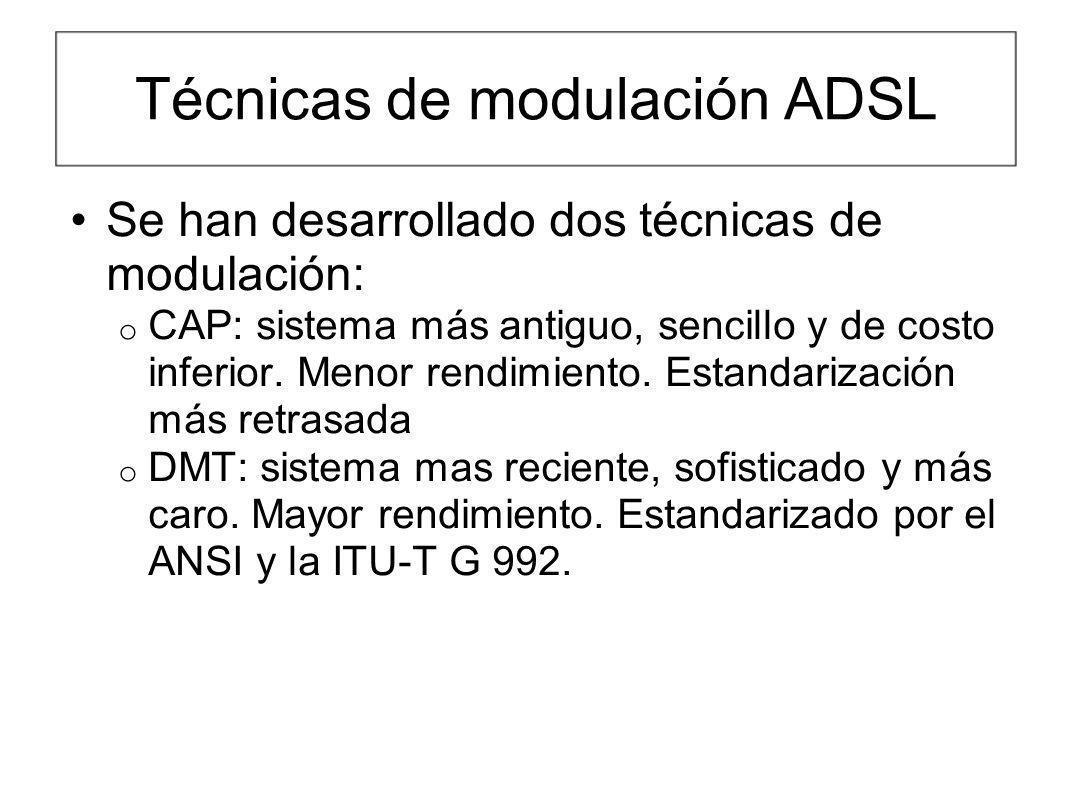

64 Técnicas de modulación ADSL Se han desarrollado dos técnicas de modulación: o CAP: sistema más antiguo, sencillo y de costo inferior. Menor rendimiento. Estandarización más retrasada o DMT: sistema mas reciente, sofisticado y más caro. Mayor rendimiento. Estandarizado por el ANSI y la ITU-T G 992.

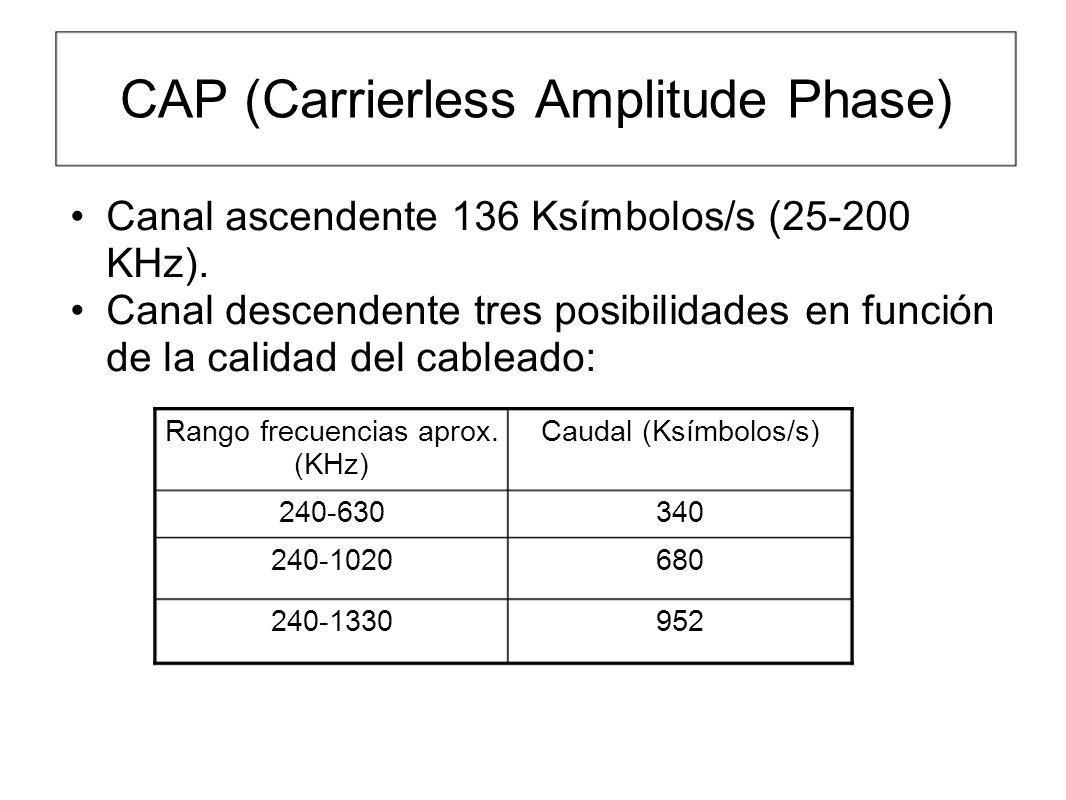

65 CAP (Carrierless Amplitude Phase) Canal ascendente 136 Ksímbolos/s ( KHz). Canal descendente tres posibilidades en función de la calidad del cableado: Caudal (Ksímbolos/s)Rango frecuencias aprox. (KHz)

66 ADSL CAP 04 kHz kHz (depende de la línea) 25 kHz kHz Teléfono Analógico Canal Ascendente Canal Descendente Amplitud Frec.

67 CAP (Carrierless Amplitude Phase) Se utiliza modulación QAM variando el número de bits por símbolo según la relación señal/ruido del bucle. Al ser muy ancho el canal descendente la atenuación varía mucho en el rango de frecuencias (las frecuencias altas se atenúan mas). Para compensarlo se utiliza una ecualización adaptativa muy compleja.

68 Modulaciones DMT Generalización de la modulación QAM en la que en lugar de tener una única portadora, se emplean N portadoras equi-espaciadas (denominadas subportadoras). Cada subportadora está modulada en QAM por una parte del flujo total de bits que se han de transmitir. Es la que en la actualidad se esta usando de forma mas generalizada como tecnología básica en los modem ADSL comerciales.

69 Esquema modulación DMT Para el sentido descendente, la normalización internacional (UIT-T/G.992, ANSI T1.413,..) estipula 256 subcanales, N=256 y 2N=512 [19], con un prefijo cíclico de 32 muestras de longitud (muestras 480 a 511).

70 DMT (Discrete MultiTone) 256 subcanales (bins) de 4,3125 KHz de anchura (frecuencias KHz). Los bins más bajos se reservan para la voz, los siguientes se asignan al tráfico ascendente y el resto al descendente. Los datos se envían repartidos entre todos los bins Cada bin tiene una atenuación relativamente constante. En cada bin se usa la técnica de modulación óptima según su relación señal/ruido. La necesidad de distribuir el tráfico en los bins requiere que el módem tenga un procesador muy potente. Para el sentido descendente, la normalización internacional (UIT- T/G.992, ANSI T1.413) estipula 256 subcanales, N=256 y 2N=512, con un prefijo cíclico de 32 muestras de longitud (muestras 480 a 511).

71 Reparto de bins en ADSL DMT 142, Tráfico descendente 25,9-168,26-38Tráfico ascendente 0-25,90-5Teléfono analógico Rango frecuencias (KHz) BinsUso

72 ADSL DMT (ITU G.992.1) Frec. 04 kHz MHz Canal Descendente Canal Ascendente Teléfono Analógico 30 kHz kHz Bin Amplitud

73 Modulaciones utilizadas en una conexión ADSL DMT 4 Ksímbolos/s por bin. Eficiencia máxima: 16 bits/símbolo Frecuencia Energía 0 MHz1 MHz Sin Datos QPSK16 QAM64 QAM 16 QAM Bin

74 Proceso de negociación de un módem ADSL. 3: En base a la relación señal/ruido se decide la codificación a emplear en cada bin, y con ello la cantidad de bits por segundo enviados en cada uno Frecuencia (KHz) Eficiencia (bits/s/bin) 2: A partir de los resultados obtenidos se determina la relación señal/ruido para el enlace a cada una de las frecuencias que se van a utilizar Frecuencia (KHz) Relación señal/ruido (dB) 1: Se envía una señal de prueba en toda la gama de frecuencias para determinar la calidad de cada bin Frecuencia (KHz) Señal de prueba

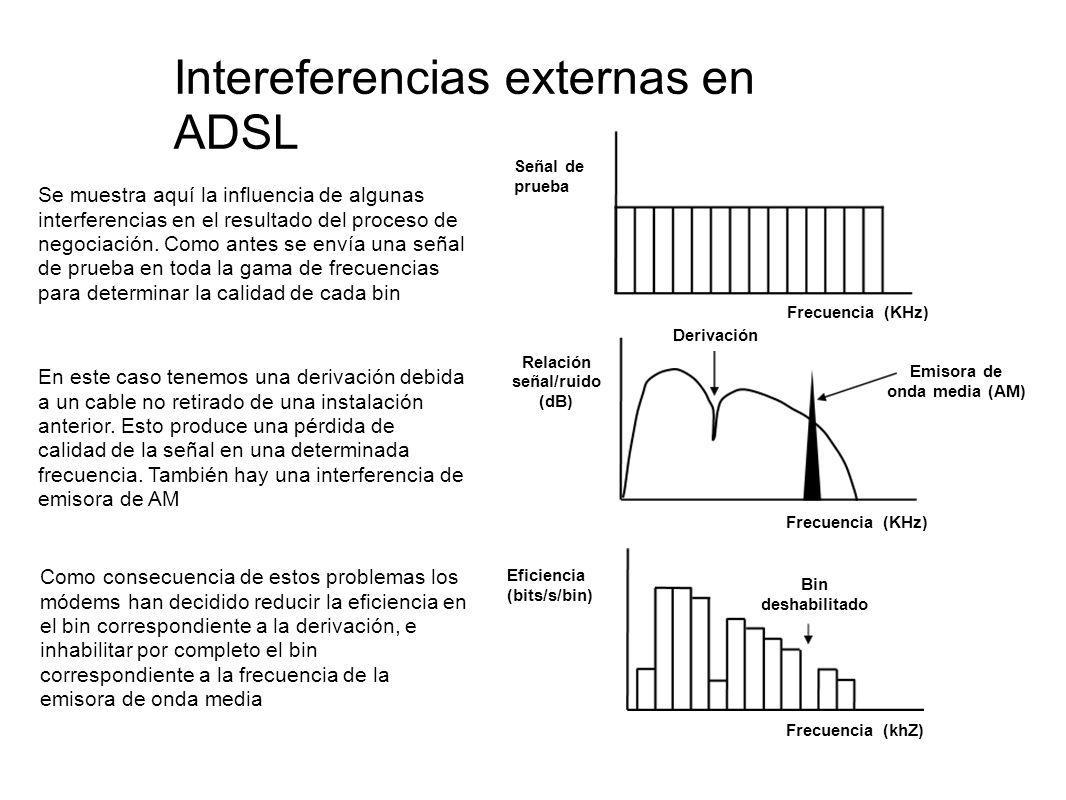

75 Intereferencias externas en ADSL Se muestra aquí la influencia de algunas interferencias en el resultado del proceso de negociación. Como antes se envía una señal de prueba en toda la gama de frecuencias para determinar la calidad de cada bin En este caso tenemos una derivación debida a un cable no retirado de una instalación anterior. Esto produce una pérdida de calidad de la señal en una determinada frecuencia. También hay una interferencia de emisora de AM Frecuencia (KHz) Relación señal/ruido (dB) Señal de prueba Emisora de onda media (AM) Derivación Como consecuencia de estos problemas los módems han decidido reducir la eficiencia en el bin correspondiente a la derivación, e inhabilitar por completo el bin correspondiente a la frecuencia de la emisora de onda media Frecuencia (khZ) Eficiencia (bits/s/bin) Bin deshabilitado

76 Detección y corrección de ráfagas de errores causadas por interferencia entre símbolos La ISI supone una disminución de la relación señal/ruido (SNR) a la entrada del receptor de un sistema DSL, y por tanto un aumento de la tasa de errores de bits (BER). Para paliar el efecto de la interferencia entre símbolos y mejorar las prestaciones de los sistemas DSL se emplea la denominada codificación Trellis.

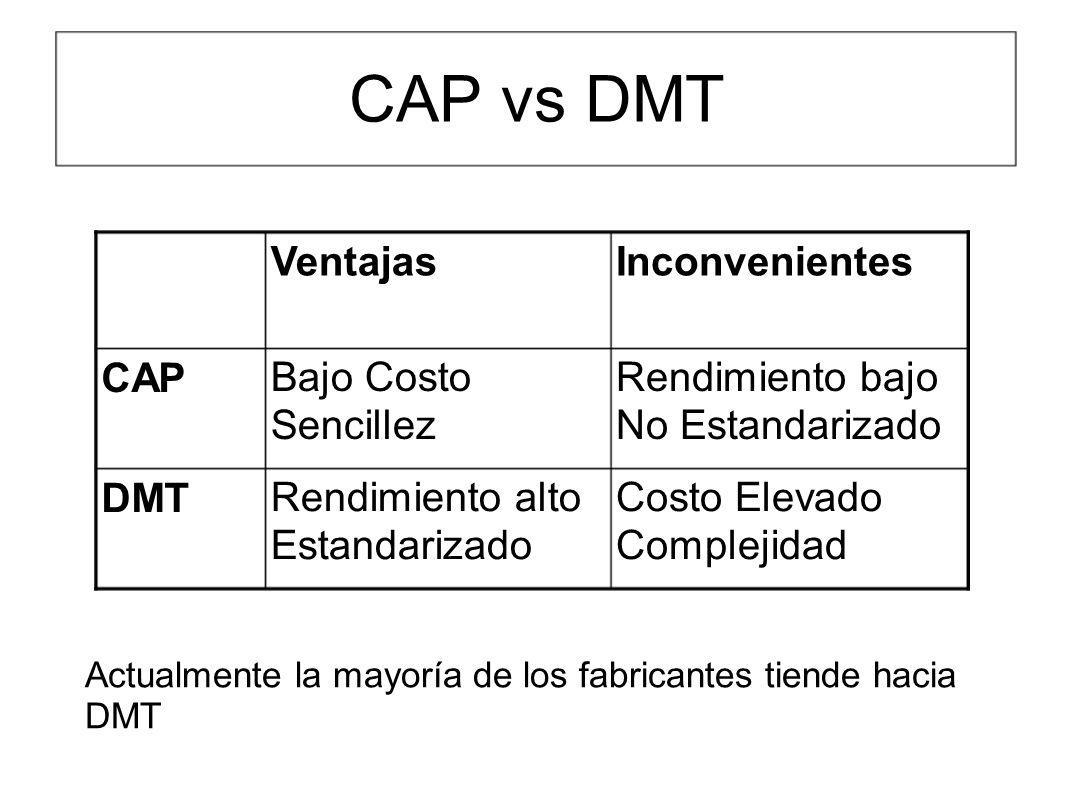

77 CAP vs DMT CAP consigue menor rendimiento, pero es más sencillo y barato de implementar. DMT es más caro, pero está estandarizado por ANSI e ITU. La tendencia de la mayoría de los fabricantes apunta claramente hacia DMT.

78 CAP vs DMT Costo Elevado Complejidad Rendimiento alto Estandarizado DMT Rendimiento bajo No Estandarizado Bajo Costo Sencillez CAP InconvenientesVentajas Actualmente la mayoría de los fabricantes tiende hacia DMT

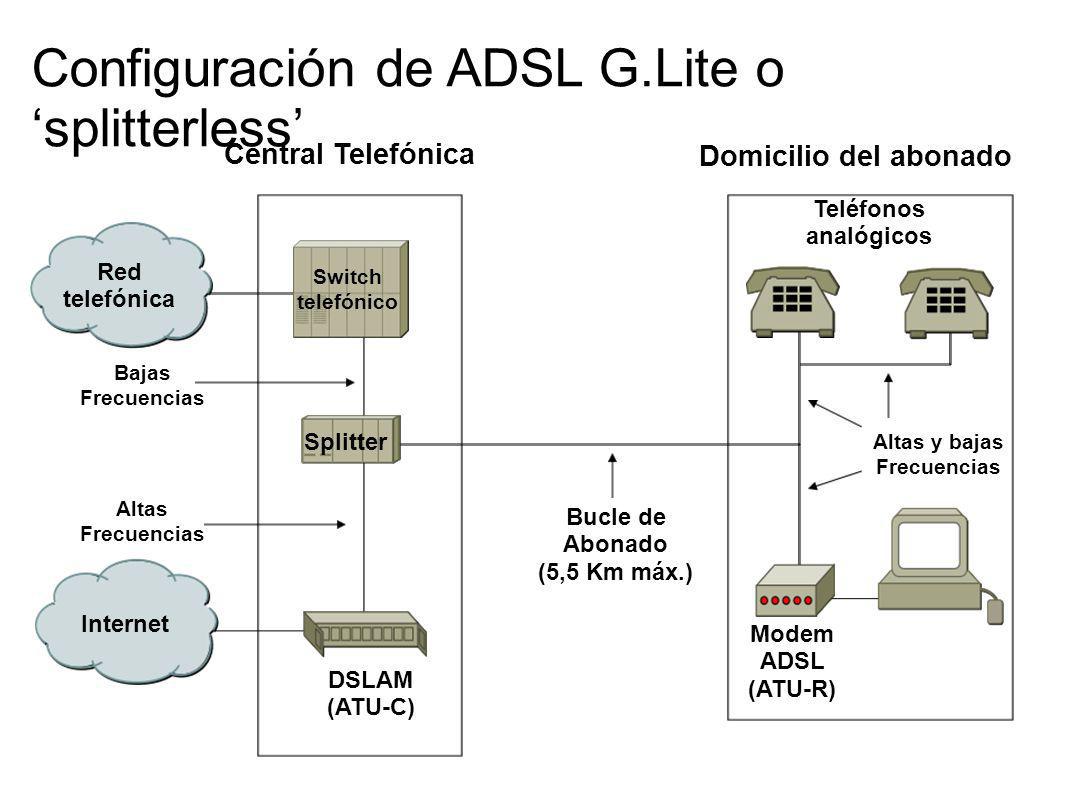

79 ADSL G.Lite (ITU G.992.2) ADSL requiere instalar en casa del usuario un filtro de frecuencias o splitter (teléfono de ADSL). El splitter aumenta el costo de instalación y limita el desarrollo. ADSL G.Lite suprime el splitter. También se llama ADSL Universal, ADSL splitterless o CADSL (Consumer ADSL). Sin splitter hay más interferencias, sobre todo a altas frecuencias.

80 ADSL G.Lite ADSL G.Lite puede utilizar CAP o DMT. Con DMT solo usa bins (0-552 KHz) y modulación 256 QAM como máximo (8 bits/símbolo). Rendimiento máximo: 1-1,5 Mb/s en desc. y Kb/s en asc. (suficiente para la mayoría de aplicaciones actuales). Hay DSLAMs que pueden interoperar con módems ADSL o ADSL G.Lite.

81 Red telefónica Internet DSLAM (ATU-C) Modem ADSL (ATU-R) Bucle de Abonado (5,5 Km máx.) Altas Frecuencias Bajas Frecuencias Configuración de ADSL G.Lite o splitterless Central Telefónica Domicilio del abonado Altas y bajas Frecuencias Switch telefónico Teléfonos analógicos Splitter

82 RADSL (Rate Adaptative DSL) Versión inteligente de ADSL que adapta la capacidad dinámicamente a las condiciones de la línea, como los módems V.34 (28,8 Kb/s) de red telefónica conmutada. Permite obtener un rendimiento óptimo en todas las condiciones. Esta disponible actualmente en la mayoría de las implementaciones de ADSL y ADSL G.Lite (CAP y DMT).

83 Usuario Final Red de acceso Backbone Operador Proveedor de contenidos Física Enlace Red Transporte ADSL ATM AAL5 PPP IP TCP/UDP Red ATM DSLAMRouter Servidor Protocolos utilizados en ADSL HTTP, etc.AplicaciónHTTP, etc.

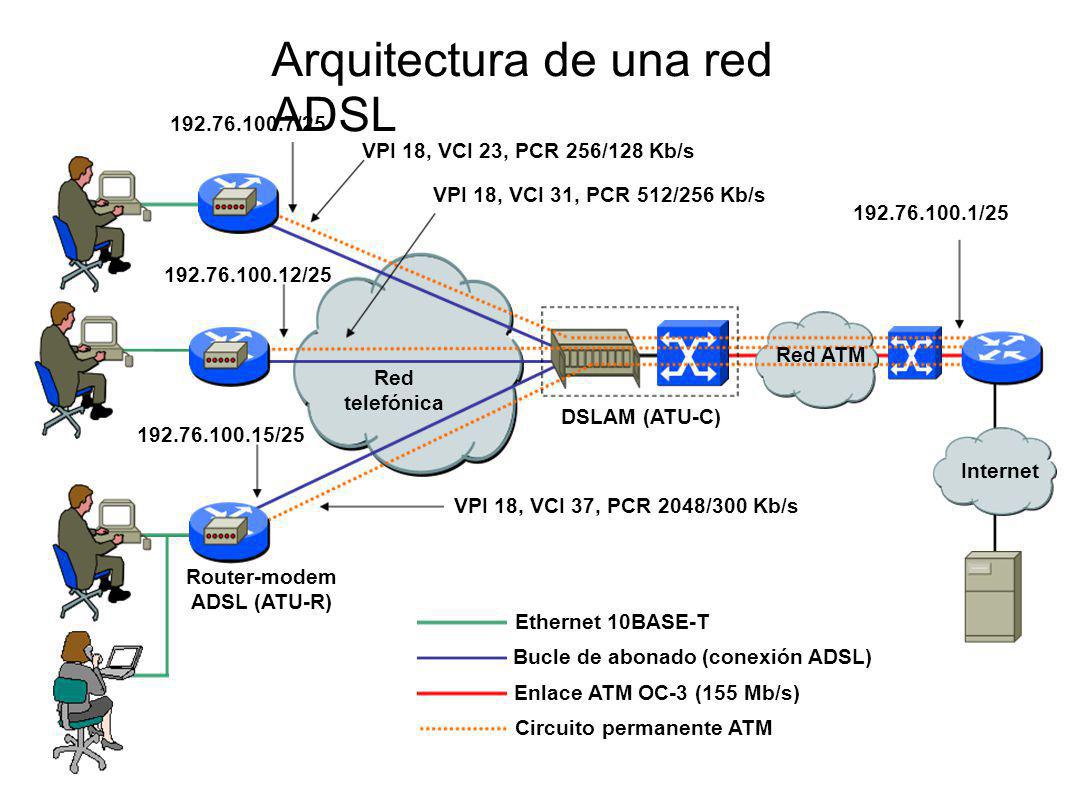

84 Bucle de abonado (conexión ADSL) Red telefónica DSLAM (ATU-C) Router-modem ADSL (ATU-R) Ethernet 10BASE-T VPI 18, VCI 23, PCR 256/128 Kb/s VPI 18, VCI 31, PCR 512/256 Kb/s VPI 18, VCI 37, PCR 2048/300 Kb/s Circuito permanente ATM Enlace ATM OC-3 (155 Mb/s) Red ATM / / / /25 Arquitectura de una red ADSL Internet

85 Otros tipos de xDSL IDSL: ISDN DSL HDSL: High Speed DSL SDSL: Single-line (o Symmetric) DSL VDSL: Very high speed DSL En todos los casos sólo se utiliza de la red telefónica el bucle de abonado, empleando una red específica para datos a partir de allí.

86 Comparación de servicios xDSL SI1,513-52/1,6-2,3 ó 13-52/13-52 Por decidirVDSL NO3,02/22B1Q ó CAPSDSL NO4,62/2OPTISHDSL NO5,50,144/0,1442B1QIDSL SI5,51,5/0,2CAP ó DMTADSL G.Lite SI5,58/1CAP ó DMTADSL Compatible con voz Distancia Max. (Km) Capacidad desc./asc. (Mb/s) ModulaciónServicio

87 Generalidades de la tecnología

88

89 Arquitectura de redes xDSL

90 Cómo logra las velocidades sobre pares de cobre? Las principales técnicas de modulación son CAP (Carrier-less Amplitude and Phase modulation) y DMT (Discrete Multi-Tone). CAP utiliza una sola portadora por sentido de transmisión para modular en amplitud y fase la información binaria. DMT divide la capacidad del canal en numerosos subcanales. Cada uno de ellos se modula en amplitud y fase, adaptándose la tasa de bit a la capacidad real de dicho subcanal, dada su SNR. En ADSL se emplean 256 subportadoras, en VDSL son hasta El espaciado entre las portadoras es de 4,3215 kHz. DMT proporciona más alcance para la misma velocidad. Pero hay más complejidad (más área de silicio), márgenes dinámicos más amplios (convertidores A/D de más resolución, dispositivos analógicos con grandes márgenes dinámicos). Ambas soluciones están recogidas en los estándares y esta tendencia se mantiene en la estandarización de VDSL, donde en la actualidad prevalece la solución CAP multibanda.

91 Distribución de Frecuencias

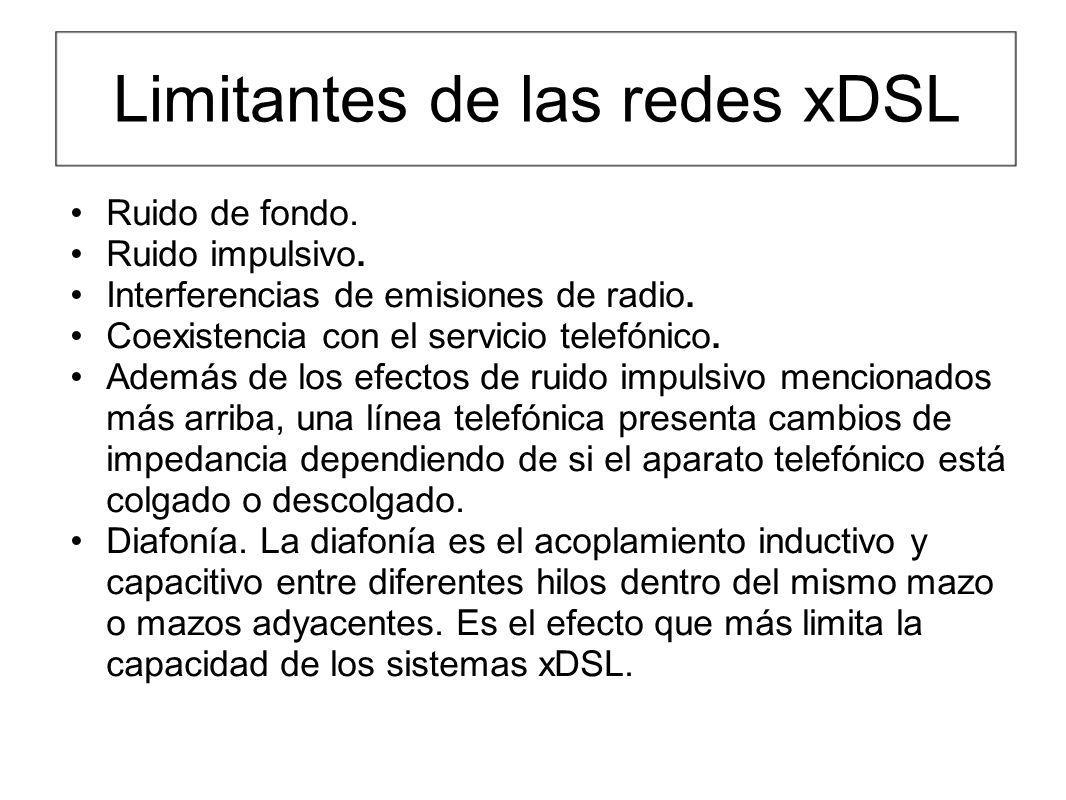

92 Limitantes de las redes xDSL Ruido de fondo. Ruido impulsivo. Interferencias de emisiones de radio. Coexistencia con el servicio telefónico. Además de los efectos de ruido impulsivo mencionados más arriba, una línea telefónica presenta cambios de impedancia dependiendo de si el aparato telefónico está colgado o descolgado. Diafonía. La diafonía es el acoplamiento inductivo y capacitivo entre diferentes hilos dentro del mismo mazo o mazos adyacentes. Es el efecto que más limita la capacidad de los sistemas xDSL.

93 Normativa asociada HDSL A nivel europeo en la ETR 152 (Transmission and Multiplexing; High bit rate Digital Subscriber Line transmission system on metallic local lines; HDSL core specification and applications for 2048 kbit/s based access digital sections), y a nivel internacional en la Recomendación G del ITU-T (High bit rate Digital Subscriber Lines transceivers). SHDSL Está especificado en el estándar TS de ESTI (Transmission and Multiplexing; Access transmission system on metallic access cables; Symmetrical single pair high bit rate Digital Subscriber Line, SDSL). Dentro del ámbito internacional, rige la Recomendación G del ITU-T (Single pair Highspeed Digital Subscriber Lines transceivers). ADSL Las recomendaciones del ITU-T G y G especifican los estándares para ADSL DMT y ADSL-lite, respectivamente. En el caso de ADSL-2, las recomendaciones aplicables son las G y la G En 2003, se adopta el G para el ADSL 2+.

94 VDSL VDSL (Very high bit rate Digital Subscriber Line) es la tecnología DSL con la que se consiguen las mayores velocidades, pudiendo alcanzar hasta los 52 Mbps. La implantación de esta tecnología no podrá ser de importancia hasta que no se concluya completamente su estandarización. En un futuro se espera que se desarrolle un estándar único de la ITU-T, que será el G VDSL Alliance 4 : Defiende DMT. Los miembros más activos son: Alcatel, Analog Devices, Ericsson, IBM, Ikanos Communications, Mitel, Nortel Networks, Samsung, ST Micro- electronics, Telia, Texas Instruments y Toshiba. VDSL Coalition: Defiende QAM. Están las compañías Metalink (proveedor de chipsets de acceso de banda ancha de alto rendimiento) e Infineon (proveedor de circuitos integrados para sistemas de comunicaciones avanzados)

95 ADSL 2+ Obedece a la necesidad de disponer de soluciones DSL de mayor alcance (manteniendo la velocidad). Esta mejora se logra básicamente gracias al: Empleo de mayor cantidad de espectro: Se pasa de los 1,1 MHz hasta 2,2 MHz. Esto hace que al tener el doble de espectro se puedan conseguir velocidades en sentido descendente (red- >usuario) de hasta 20 Mbps. Aumento de la cantidad de información transmitida (8 bits por bin). Uso de distintas técnicas de envío/recepción de la información en función de la distancia de bucle.

96 ADSL 2+ Se suelen distinguir tres zonas: Zona 1: Distancias cortas, en las que se ofrece más capacidad, aptas para la distribución de vídeo. Éste parece que será el uso más idóneo de esta tecnología. Zona 2: Distancias intermedias, a las que se las puede ofrecer mayor ancho de banda que con las soluciones ADSL actuales. Apropiadas para mejorar el intercambio de datos. Zona 3: Distancias lejanas (hasta pies, aprox. 6 km), en las que se puede ofrecer acceso a Internet de banda ancha a usuarios que antes no tenían esta posibilidad.

97 FastADSL FastADSL Permite un incremento de la capacidad hasta alcanzar los 11 Mbps, lo cual permite la distribución de dos canales de vídeo digital junto con el acceso a Internet y el servicio tradicional de voz (POTS) sobre un único par de cobre.

98 Emulación de fibra sobre múltiples pares de cobre Se han desarrollado nuevas tecnologías, basadas en la utilización de técnicas de multiplexación espacial sobre múltiples enlaces de cobre para obtener rendimientos similares a los de los enlaces de fibra óptica.

99 Condiciones ambientales Los equipos de central están diseñados para operar con aire acondicionado. Este requisito es esencial en el caso de los DSLAM por la elevada disipación que producen. Para versiones de intemperie, requieren cabinas con volúmenes y sistemas de climatización adecuados a fin de soportar la disipación. El precio de las versiones intemperie, está en torno al 50% de un equipo de central equivalente.

100 Desempeño de redes xDSL HDSL y SHDSL (TDM) Tasa de Errores y Disponibilidad del Servicio, se pueden cifrar en y 0,99999 respectivamente. Los caudales ofrecidos al usuario, son constantes: kbit/s para interfaces no estructuradas y kbit/s para estructuradas. ADSL y SHDSL (ATM) ATM al utilizarlo en ambientes hostiles como el par de cobre, requiere el empleo de técnicas FEC (Forward Error Correction) muy potentes, unidas a métodos de protección contra ráfagas de errores como el entrelazado convolucional de bloques. Cuanto mayor es la protección contra ráfagas, mayor es el alcance del bucle de Abonado, pero mayor es el retardo que introducen. En cuanto a seguridad, los sistemas de pares gozan de privacidad intrínseca.

101 Distribución de TV sobre xDSL Dificultades para prestar el servicio: Las soluciones propuestas se basaban en el empleo de señalización ATM, utilizando funciones como el establecimiento de la conexión entre dos puntos por un tercero (el centro de control de servicio) que, aunque normalizadas (UNI4.0), no implementaban la mayoría de las redes. Los DSLAM poseen interfaces hacia la red de 155 Mbit/s, lo cual permite llegar en la práctica entre 15 y 30 canales en distribución. Para hacer un uso efectivo de la red, sería necesario que los nodos hicieran multicast, el DSLAM más concretamente. Para poder soportar una oferta de programación amplia, la selección y conmutación de los flujos de vídeo ha de hacerse en un punto de la red más arriba, llegando incluso a la cabecera. Esto, unido a la sincronización que se produce de los zapping hace que las soluciones sean complejas y, por tanto, caras.

102 Distribución de TV sobre xDSL Lo que se ha hecho para solucionar los problemas anteriores: Mayores capacidades de la interfaz hacia la red: 622 Mbit/s y 1 Gbit/s. Capacidad de multicast interno, con lo que la ocupación de ancho de banda es por programa y no por usuario. Utilización del IP, y sus capacidades de multicast, en combinación con ATM, para mantener la QoS. Solución de la respuesta rápida al zapping en el DSLAM (por ejemplo, mediante IGMP snooping).
