1 PLC Power Line Communications
Sistemas de transmisión IUE – 2009

2 ¿Qué es? PLC (Power Line Comunications), también denominada BPL (Broadband over Power Lines) es una tecnología basada en la transmisión de datos utilizando como infraestructura la red eléctrica. Esto implica la capacidad de ofrecer, mediante este medio, cualquier servicio basado en IP, como podría ser telefonía IP, Internet , videoconferencia, datos a alta velocidad, etc…

3 Tipos de PLC: PLOC (Power Line Outdoors Telecoms)
Comunicación entre la subestación eléctrica y la red doméstica (electro-modem). EXTRAHOGAREÑAS El estándar es ETSI – Inst. Estándares de Telec. Europeos PLIC (Power Line Indoors Telecoms) Usa la red eléctrica interior de la casa, para establecer comunicaciones internas. INTRAHOGAREÑAS Ejemplo: PLIC es una de las vías utilizadas en domótica

4 ¿Cómo funciona? El concepto técnico es sencillo, desde la estación de transformación hasta el usuario final se utiliza la red eléctrica y a partir de la estación de transformación se conecta con la red de telecomunicaciones convencional. Esto supone que se podrá tener acceso a Internet en cualquier punto de la geografía donde llegue la red eléctrica no siendo necesario acceso a la red telefónica, lo que posibilita el acceso a internet en puntos donde la red telefónica no llega y por lo tanto no se tiene acceso a ADSL y en cambio la red eléctrica si lo hace. La señal utilizada para transmitir datos a través de la red eléctrica suele ser de 1,6 a 30 Mhz, la cual difiere mucho de la frecuencia de la red eléctrica convencional (60 Hz – 50 Hz Europa) esto supone que la posibilidad de interferencias entre ambas señales es prácticamente nula.

5 ¿Cómo funciona?

6 ¿Cómo funciona?

7 ¿Cómo funciona? LA UNIDAD DE ACONDICIONAMIENTO HFCPN  (High Frequency Conditioned Power Network)  La unidad de acondicionamiento CU se pone cerca del contador en cada uno de los consumos caseros que lo necesiten. Las aplicaciones del CU contienen los filtros para segregar las señales de electricidad y de los datos, facilitando el acoplamiento entre los clientes y una subestación eléctrica. El CU contiene tres puertos que se juntan. El dispositivo recibe la entrada agregada en su puerto de red (NP), esta entrada agregada pasa por un filtro pasa altos. Este filtrado de las señales de alta frecuencia permite derivarlos al puerto de comunicación CDP, y mediante un filtro pasa bajos se envía la electricidad al consumo. La señal de 60 Hz. fluye del filtro pasa bajos y también sirve para atenuar el ruido provocado por las aplicaciones eléctricas en casa del cliente, ya que el agregado de estos ruidos extraños provocaría distorsiones significativas en la red. La señal de datos, sale del CU a las unidades de consumo y distribución de datos mediante el empleo de cables coaxiales o UTP estándar.

8 ¿Cómo funciona?

9 Características destacadas
Tecnología de banda ancha Vtrans de hasta 45 Mbps en el tramo de la Baja Tensión. Vtrans de hasta 135 Mbps en el tramo de la Media Tensión. Transmisión simultánea de voz y datos. Conexión de datos permanente (activa las 24 horas del día) Proceso de instalación sencillo y rápido para el cliente final. Sin necesidad de obras ni cableado adicional. Equipo de conexión Módem PLC Enchufe eléctrico (Toma única de alimentación, voz y datos.) Permite seguir prestando el suministro eléctrico sin ningún problema

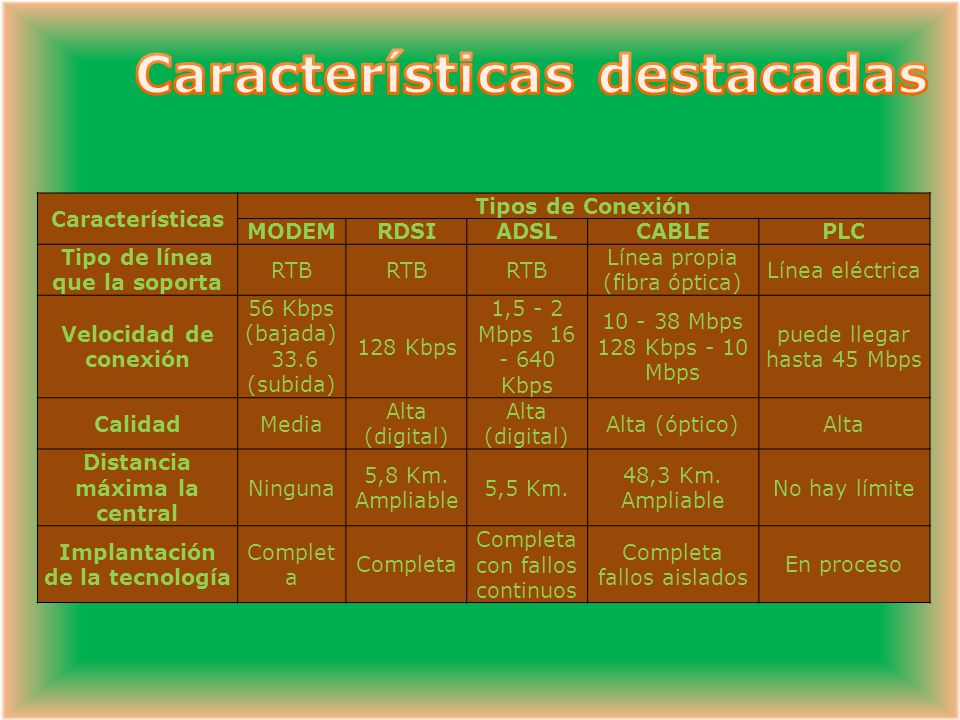

10 Características destacadas
Tipos de Conexión MODEM RDSI ADSL CABLE PLC Tipo de línea que la soporta RTB Línea propia (fibra óptica) Línea eléctrica Velocidad de conexión 56 Kbps (bajada) 128 Kbps 1,5 - 2 Mbps Kbps Mbps 128 Kbps - 10 Mbps puede llegar hasta 45 Mbps  33.6 (subida) Calidad Media Alta (digital) Alta (óptico) Alta Distancia máxima la central Ninguna 5,8 Km. Ampliable 5,5 Km. 48,3 Km. Ampliable No hay límite Implantación de la tecnología Completa Completa con fallos continuos Completa fallos aislados En proceso

11 Ventajas e Inconvenientes
Se emplea la infraestructura existente. Los servicios ofertados son competitivos en calidad y en precio. Alternativa válida a las conexiones ADSL y CATV. Gran ubicuidad: permite un despliegue masivo de la tecnología, ya que la red ya está implantada. Llegando incluso a aquellos lugares donde la red telefónica no es de suficiente calidad para acceder a internet. INCONVENIENTES: Tecnología en fase de desarrollo, por lo que aún no está implantada en la mayoría de los sitios. Posibles interferencias sobre las transmisiones de radio en onda corta (radioaficionados).

12 Bibliografía Foro dedicado a la investigacion e implementacion de redes PLC: Word Class Standards: Grupos Energéticos con investigación y desarrolos en PLC:
