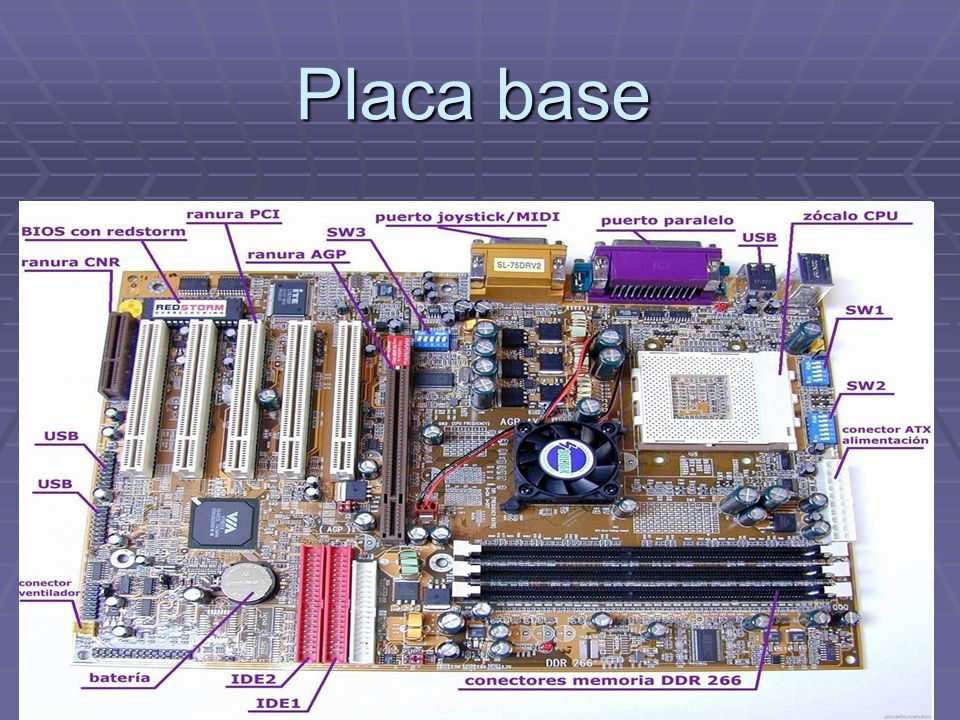

1 Placa base

2 Definición La placa base, también conocida como placa madre o tarjeta madre (del inglés motherboard o mainboard) es una placa de circuito impreso a la que se conectan los componentes que constituyen la computadora u ordenador.

3 Factor de forma AT Baby AT ATX LPX NLX BTX buscar información
WTX buscar información

4 AT Basado en el PC AT de IBM, fue el primer estándar de factor de forma de la placa base. El único periférico integrado en una placa base AT es el conector de teclado. Todos los puertos de E/S están cableados desde la placa base a la parte posterior de la caja, o bien instalados como tarjetas adaptadoras.

5 Baby AT Placa base más pequeña que la AT, debido a la mayor integración en los componentes. Se llama así porque se monta en cajas AT. La mayoría de las cajas fabricadas entre 1984 y 1996 fueron Baby AT; por eso son las típicas de los ordenadores clónicos desde el 286 a los primeros Pentium. En este tipo de placas es habitual el conector «gordo» para el teclado. Ventajas: mejor precio con respecto a las placas ATX. Inconvenientes: debe señalarse que la actualización de determinados componentes hace que haya que desmontar gran parte del ordenador para llegar a ellos con holgura.

6 ATX Estas placas, introducidas por Intel en 1995, son actualmente las más populares, ya que ofrecen mayores ventajas: - Mejor disposición de sus componentes. - Mejor colocación de la CPU y de la memoria, lejos de las tarjetas de expansión y cerca del ventilador de la fuente de alimentación, para recibir aire fresco de su ventilador. - Los conectores de la fuente de alimentación tienen una sola pieza y un solo conector, que además no es posible conectar  incorrectamente. - Los conectores para los dispositivos IDE y las disqueteras se sitúan más cerca, reduciendo la longitud de los cables.

7 LPX Este factor de forma lo utilizan muchos equipos de marca para ordenadores de sobremesa. La mayoría de las placas tienen integrados más periféricos de los usuales, como, por ejemplo, el módem, la tarjeta de red, la tarjeta de vídeo o la tarjeta de sonido. Los slots para las tarjetas de expansión no se encuentran sobre la placa base, sino en un conector especial en el que están pinchadas, llamado riser card (lit. `tarjeta elevadora´).

8 NLX Es similar al LPX. El objetivo de este factor de forma es la facilidad para retirar y sustituir la placa base sin herramientas.

9 LA placa Flex es igual que una atx pero solo tiene dos ranuras
Dudas Adolfo La placa base solo se puede detectar que este en mal estado si tiene hinchados los condensadores, o esta quemada lo demas debe probarlo mediante la fuente de alimentación LA placa Flex es igual que una atx pero solo tiene dos ranuras

10 Actividad Visita la pagina web de Intel y consulta las placas base para ordenadores de sobremesa. Consulta algunas con factor de forma. ATX y BTX. Estudia sus diferencia.

11 Componentes Zócalo del micro Ranura de memoria Chipset
Componentes integrados BIOS Ranuras de expansión Conectores internos Conectores externos

12 Zócalo de microprocesador
El conector donde se inserta el microprocesador

13 Ranuras de memoria Son los conectores donde se instalan la memoria principal del ordenador, la memoria RAM. También se les llama bancos de memoria

14 Chipset Esta formado por dos chips: Northbridge (puente norte) y Southbridge (puente sur). Funciones: Controla la transmisión de datos, las instrucciones, señales de control que fluyen entre la CPU y el resto de elementos del sistema. Maneja la transferencia de datos entre la CPU, la memoria, y los dispositivos periféricos Ofrece soporte para el bus de expansión(mas conocido como ranuras de e/s)

15 Chipset Fabricantes: intel, VIA, AMD, Nndia, Maxwell, SIS e ITE.

16 Northbridge Responsable del bus frontal (Front Side Bus) (bus principal) Controla las siguientes características del sistema: Tipo de microprocesador que soporta la placa Nº de microprocesadores que soporta la placa La velocidad del micro La velocidad del bus frontal Tipo y cantidad máxima de memoria RAM soportada Controladora gráfica integrada.

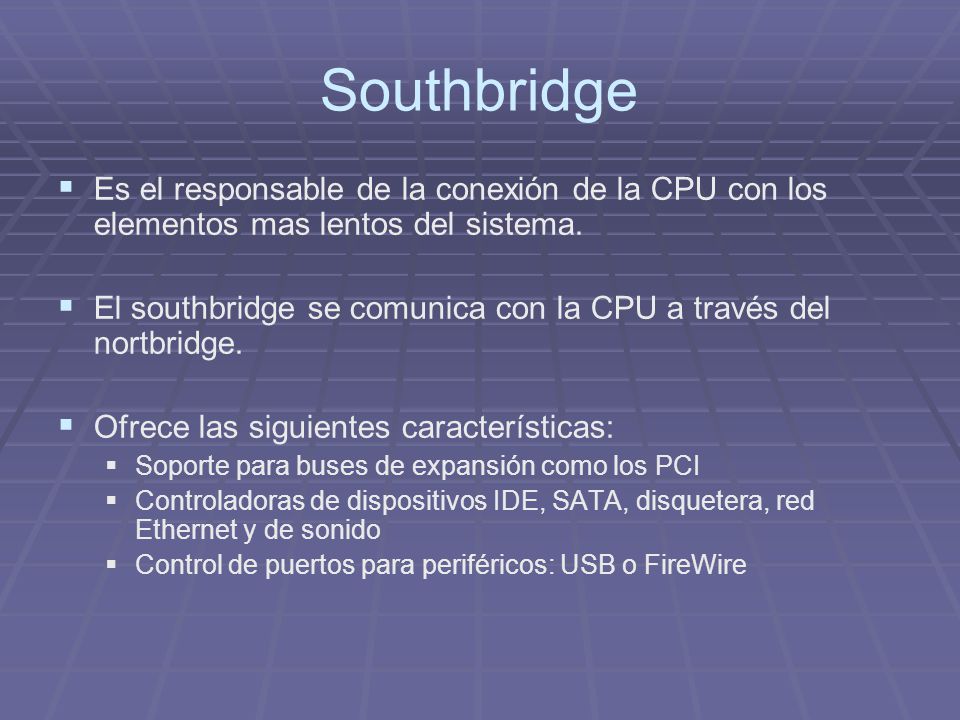

17 Southbridge Es el responsable de la conexión de la CPU con los elementos mas lentos del sistema. El southbridge se comunica con la CPU a través del nortbridge. Ofrece las siguientes características: Soporte para buses de expansión como los PCI Controladoras de dispositivos IDE, SATA, disquetera, red Ethernet y de sonido Control de puertos para periféricos: USB o FireWire

18 Componentes integrados
Puertos de teclado y de ratón Controlador de la disquetera Controlador IDE , SATA. Se utiliza para conectar discos duros, unidades de CD, DVD, y otros dispositivos Puertos de comunicación serie y paralelo Conectores de audio,vídeo, modem y red. Inconveniente: un fallo en un componente puede obligar a cambiar la placa Ventaja: hay menos conexiones eléctricas a la placa(y tambien menos ranuras utilizadas…)

19 BIOS Sistema basico de E/S(Basic Input/Output System), es un pequeño conjunto de programas almacenados en una memoria EPROM que permite que el sistema se comunique con los dispositivos durante el proceso de arranque.

20 Ranuras de expansión Son ranuras de plástico o slots con conectores eléctricos donde se insertan las tarjetas de expansión. Estas ranuras forman parte de un bus: Bus PCI o AGP Como ejemplo: AGP PCI PCI Express

21 AGP Acelerated graphic port
Debido a su arquitectura solo puede aparece una en la placa y suele ser de color marrón. Durante 10 años han sido muy utilizadas hasta que han aparecido las PCI express que ofrecen mejores prestaciones respecto a frecuencia y ancho de banda. Actualmente están obsoletas.

22 PCI PCI (Peripheral Component Interconnect)
Se conectan dispositivos como: tarjeta de video, sonido o de red. Ofrecen la capacidad de configuración automática, plug and play, que hace que su instalación y configuración sea mas sencilla. Normalmente en cada placa hay dos o tres ranuras PCI. Su color es blanco.

23 PCI-E o PCI Express Desarrollada por intel en el 2004
Son mucho mas rapidas que las PCI. Se pueden conectar al ordenador sin necesidad de apagarlo

24 Conectores internos Conector IDE para el disco duro
Puerto FDD para disquetera Conectores SATA

25 Conectores internos Conector USB Conectores para el frontal de la caja
Conector CD – IN para conectar el cable de audio Conectores para ventiladores Conectores para sonido digital SPDIF Conector de energía

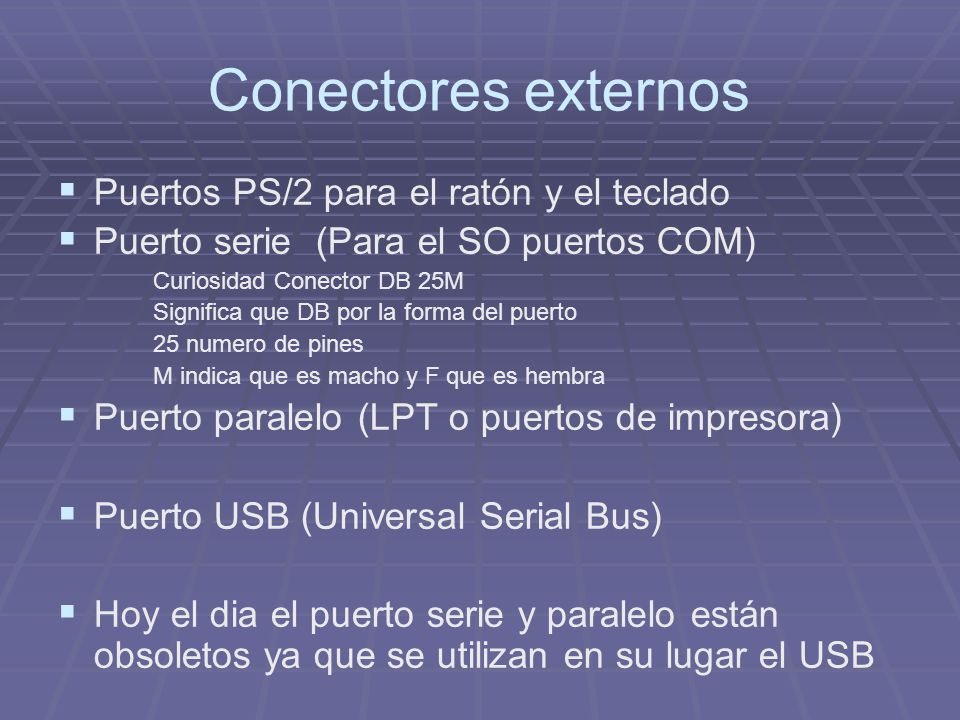

26 Conectores externos Puertos PS/2 para el ratón y el teclado
Puerto serie (Para el SO puertos COM) Curiosidad Conector DB 25M Significa que DB por la forma del puerto 25 numero de pines M indica que es macho y F que es hembra Puerto paralelo (LPT o puertos de impresora) Puerto USB (Universal Serial Bus) Hoy el dia el puerto serie y paralelo están obsoletos ya que se utilizan en su lugar el USB

27 Puertos de fireWire Puertos VGA y DVI Conectores de Audio Conectores de red

28 Conectores de audio Salida central del subwoofer Entrada de línea
Altavoces traseros Altavoces delanteros Altavoces laterales Micrófono (1) (2) (3) (4) (5) (6)

29 Conectores externos Puerto joystick/midi (obsoleto por usb)
Puerto eSATA conexión de discos duros externos Conectores HDMI

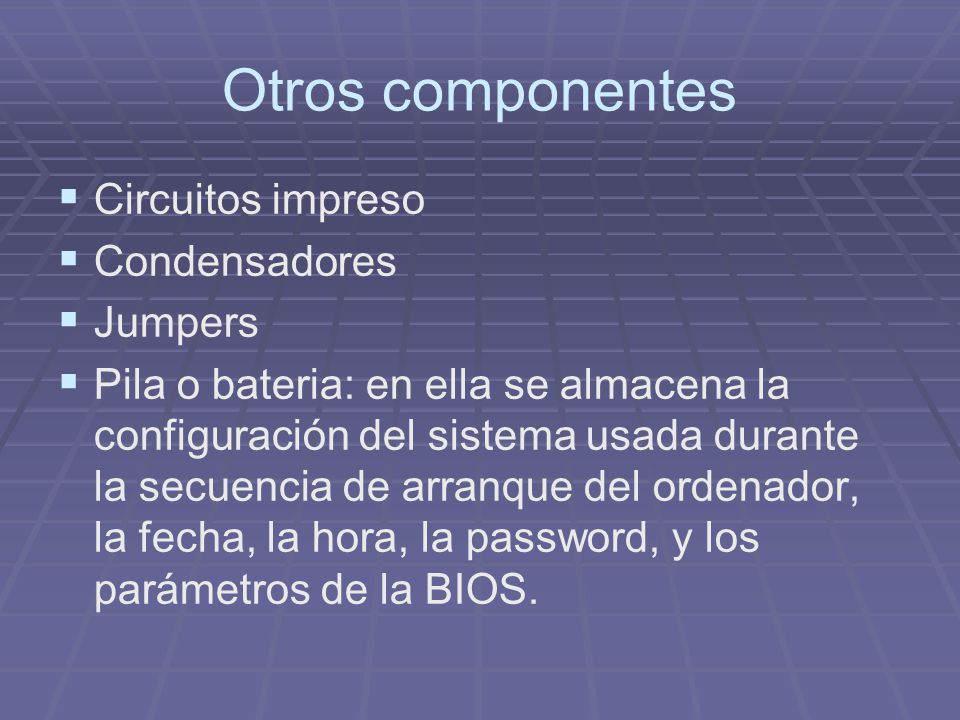

30 Otros componentes Circuitos impreso Condensadores Jumpers
Pila o bateria: en ella se almacena la configuración del sistema usada durante la secuencia de arranque del ordenador, la fecha, la hora, la password, y los parámetros de la BIOS.

31 Influencia Organización Control Comunicación Soporte del procesador
Soporte de periféricos Rendimiento Actualización

32 Actividades A continuación …
