Presentación del tema: "Necesidad de un diseño Implementación efectiva de un SIG se consigue a través de un buen diseño de la base de datos. Para lograr un buen diseño de la base."— Transcripción de la presentación:

1 Necesidad de un diseño Implementación efectiva de un SIG se consigue a través de un buen diseño de la base de datos. Para lograr un buen diseño de la base de datos es necesario hacerse las preguntas correctas: ¿Cómo se puede implementar la tecnología SIG para lograr las funciones existentes, o cambiar la forma en que se logra un objetivo? ¿Qué datos beneficiarán más a la organización? ¿Qué datos pueden almacenarse? ¿Quién es o debería ser, responsable de mantener la base de datos? Curso SIG – Diseño de Geodatabases

2 Necesidad de un diseño (cont.) La respuesta a estas preguntas dependen de cómo se entienda la tecnología SIG, y del conocimiento de la organización. El diseño para la implementación de un SIG es igual que cualquier otro diseño: Comienzo en conocer las metas Progresivamente aumentando el nivel de detalle a medida que se obtiene más información, y se acerca la implementación. Es necesario dedicar el tiempo justo al diseño, ya que de no hacerlo el impacto sobre toda la aplicación actual y futuras puede ser muy negativo. La base de datos y las aplicaciones asociadas no pueden ser tratadas en forma independiente.

3 Curso SIG – Diseño de Geodatabases Objetivos de un diseño Diseño es el proceso en donde se definen las metas, se identifican, analizan y evalúan las alternativas de diseño, y se determina un plan de implementación. El diseño provee una foto de dónde estamos, dónde vamos, y cómo ir de un lugar a otro. Un diseño de base de datos provee una arquitectura para la base de datos, provee una vista que abarca toda la base de datos permitiendo una evaluación global de la misma desde varios aspectos.

4 Curso SIG – Diseño de Geodatabases Objetivos de un diseño (cont) Un buen diseño resulta en una base de datos bien construida, eficientemente funcional y operacional que: Satisface objetivos y soporta los requerimientos. Contiene los datos necesarios pero no en forma redundante. Organiza los datos para su acceso múltiple Permite varias vistas de los datos Distingue aplicaciones que mantienen los datos de aquellas que solo los usan Representa, codifica y organiza apropiadamente elementos geográficos

5 Curso SIG – Diseño de Geodatabases Objetivos de un diseño (cont) Beneficios del diseño: Aumento de la flexibilidad del acceso y análisis de los datos. Facilita la implementación de aplicaciones Disminución del costo de captura, almacenamiento y uso de los datos Facilita y mantiene datos para soportar diferentes usuarios Facilita los cambios futuros Minimiza la redundancia en los datos.

6 Curso SIG – Diseño de Geodatabases Consejos para el diseño Involucrar a los usuarios: ellos adquieren la sensación de ser dueños, ustedes ganan conocimiento. Hacer diagramas de a poco, por pasos. Es un proceso interactivo e iterativo. Se progresa apropiadamente en función de las necesidades. Crear un equipo de gente, expertos que ataquen cada etapa. Creatividad. Un nuevo proyecto es una posibilidad para aportar una nueva tecnología y procesos. Dividir grandes proyectos en unidades de trabajo. Project milestones no menos de cada dos meses. Mantener bien presentes en todo momento los objetivos y metas de la organización, basado en los requerimientos reales.

7 Curso SIG – Diseño de Geodatabases Consejos para el diseño No agregar detalles prematuramente, hacerlo en la etapa o momento adecuado. Ej: no tratar de definir todas las reglas de validación antes de que la geodatabase se construya. Documentar todo, mantener los borradores, hacer diagramas, etc. Flexibilidad, el diseño deberá ser cambiado a lo largo de las etapas hasta llegar a un diseño que se ajuste más a la realidad, que sea aceptado por la gente y apropiado para la tecnología. Crear un plan para la implementación del modelo, basado en las prioridades de la organización.

8 Curso SIG – Diseño de Geodatabases Etapas del diseño Modelado de la vista del usuario (requerimientos, funciones,etc) Definir objetos y sus relaciones (UML) Identificar representaciones de entidades Ajustarlo al modelo de geodatabase (UML con objetos propios del software de base) Organizarlo en datasets geográficos Primeros tres se refieren al modelo conceptual, clasificando los elementos basado en los datos requeridos, decidiendo su representación espacial. Los dos últimos desarrollan el modelo lógico, ajustándolo al modelo de geodatabase implementable por el software de base a utilizar

9 Curso SIG – Diseño de Geodatabases Modelado de la vista del usuario Objetivo – asegurar el entendimiento entre los usuarios y los desarrolladores Identificar las funciones o requerimientos de los usuarios, metas y objetivos de los mismos desde un punto de vista corporativo. Identificar los datos requeridos por dichos requerimientos Organizar los datos en unidades lógicas de elementos Definir un plan de implementación inicial Identificar funciones asociadas a la organización de la corporación.

10 Curso SIG – Diseño de Geodatabases Identificación de funciones Trabajar con funciones de negocio y no con unidades (secciones, departamentos, divisiones) de la corporación: Son más estables en la corporación, una unidad cumple con ciertas funciones que en el futuro la cumple otra unidad. Para cada función determinar una descripción general de actividades asociadas a dicha función. Actividades pueden incluir el manejo de aprobaciones de ciertas actividades en el terreno (padrones), control del uso del suelo, acuerdos de desarrollo para la construcción de infraestructuras. Se identifican proveedores y consumidores de la información geográfica

11 Curso SIG – Diseño de Geodatabases Identificación funciones corporativas Gerenciamiento de desarrollo territorial Recibir aplicación Verificación de condiciones de aceptación Distribuir para revisión Actualizar datos Planeamiento de uso de suelo Gravamen Desarrollo territorial Gerenciamiento vial Planeamiento de transporte Zona uso territorial Plan maestro Propietario Padrón Plan de transporte Calle Subdivisión Aplicación Subdivisor

12 Curso SIG – Diseño de Geodatabases Identificar las fuente de datos Determinar los datos necesarios para las funciones. Determinar que datos CREA o USA una función. Diagrama de flujos: Datos que SALEN de la función indica que la función es responsable de la definición, almacenamiento, creación y distribución de los mismos. Datos que ENTRAN a la función es responsabilidad de otra función. Intercambio es de muchas formas (formularios, datos, lineamientos, pedidos, respuestas) La pregunta es: ¿Con quién o con qué interactúa esta función y cuál es la naturaleza de su interacción?

13 Curso SIG – Diseño de Geodatabases Interactuar con aquellos que ejecutan la función ya que son los que conocen de los datos. Usuario debe validar documentos y diagramas asociados a funciones y datos. Registro territorial Tipo de datosFuente de datos ParcelaSubdivisiones Descripción de la parcela Títulos territoriales Fotografías de parcelas Archivo de históricos PropietarioGravamen territorial ServiciosIngeniería Identificar las fuente de datos Resolver (aclarar) inmediatamente situaciones de: Sinónimos Funciones que duplican datos

14 Curso SIG – Diseño de Geodatabases Organizar los datos en unidades lógicas Las unidades lógicas o grupos representan sistemas tales como registro territorial, calles, terreno, distribución de agua, etc. Cada grupo definido es operado por una función que recibe y/o transmite información. Ej: Grupo que incluye modelo de superficie con datos sobre niveles de lluvia se conecta con otro que maneja o controla una red hidrográfica ya que le provee ciertos datos hidrológicos, que le permite a la función que controla la red determinar el nuevo flujo de agua provocado por las lluvias recientes. Cada uno de estos grupos debe tener un sistema de coordenadas común, un tipo de topología (planar, de red o ninguno), y generalmente interactúan entre si.

15 Curso SIG – Diseño de Geodatabases Etapas del diseño Modelado de la vista del usuario (requerimientos, funciones,etc) Definir objetos y sus relaciones (UML) Identificar representaciones de entidades Ajustarlo al modelo de geodatabase (UML con objetos propios del software de base) Organizarlo en datasets geográficos

16 Curso SIG – Diseño de Geodatabases Definición de objetos (entidades) y relaciones entidad = objetos con propiedades comunes. Se identificarán y describirán entidades Se identificarán y describirán relaciones entre entidades Se documentará las entidades y relaciones mediante diagramas basados en UML La identificación de entidades y relaciones se puede lograr mediante el análisis de frases de tal forma que un SUSTANTIVO comúnmente identifica una ENTIDAD, un VERBO define una RELACION entre entidades. Una válvula controla el flujo de gas – entidad (válvulas) Un dispositivo de gas se conecta a uno o más líneas – Relación entre entidades. Un sistema de gas se compone de dispositivos y tubos – Agregación de entidades para determinar una nueva entidad más compleja. Un línea de distribución es un tipo de tubo – Subclasificación

17 Curso SIG – Diseño de Geodatabases Definición de objetos (entidades) y relaciones Verbos enmascarados como sustantivos dificultan la determinación de relaciones – ej: conexión, descripción, identificación, agregación) Para documentar adecuadamente las entidades y sus relaciones se utiliza diagramas basados en UML

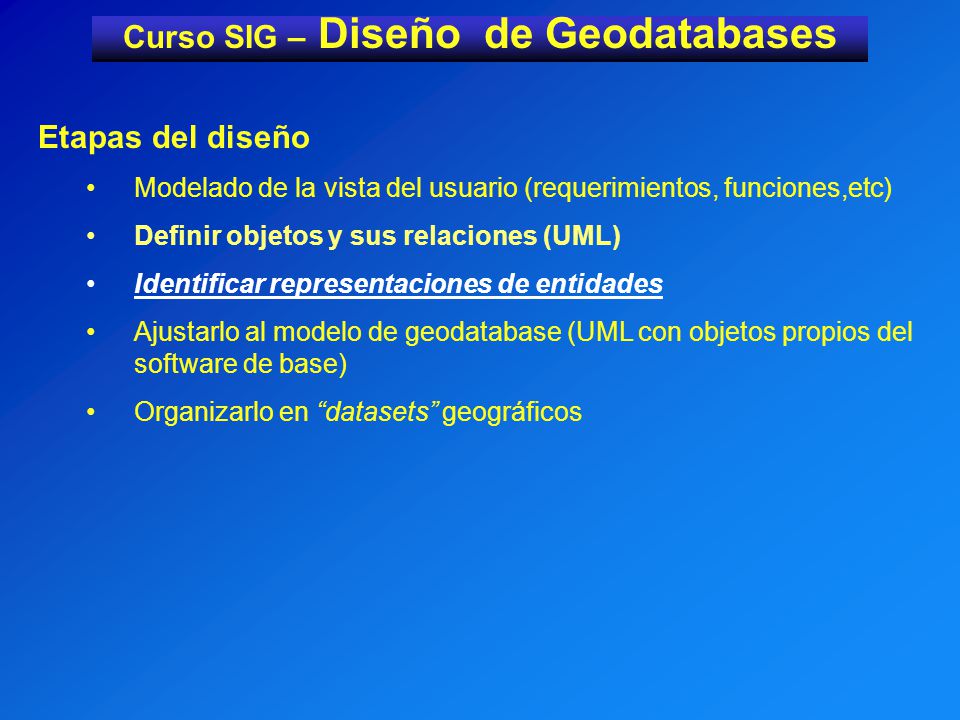

18 Curso SIG – Diseño de Geodatabases Etapas del diseño Modelado de la vista del usuario (requerimientos, funciones,etc) Definir objetos y sus relaciones (UML) Identificar representaciones de entidades Ajustarlo al modelo de geodatabase (UML con objetos propios del software de base) Organizarlo en datasets geográficos

19 Curso SIG – Diseño de Geodatabases Identificar representaciones de entidades Consiste en clasificar las entidades según la forma de representarlas, basadas en la geometría, o solamente atributos. Considerar si: El elemento debe representarse en un mapa La forma del EG es importante o no para el análisis El elemento es un dato que puede accederse o visualizarse a través de una relación con otro elemento. El EG tendrá diferentes representaciones a distintas escalas (ej. Río) Texto será desplegado en pantalla o en productos cartográficos.

20 Curso SIG – Diseño de Geodatabases Identificar representaciones de entidades Asignación de tipos: Punto – ilustra ubicación de un elemento de forma muy pequeña como par a verse como un área. Línea – ilustra ubicación de un elemento de forma muy fina como par a verse como un área. Area - ilustra ubicación y forma poligonal de un elemento. Superficie - ilustra ubicación de un elemento como un área, pero también incluye los cambios en la altura (incluye TINs y ciertos rasters). Raster – representa un área mediante celdas rectangulares (imágenes satelitales, fotografías aéreas, capa de datos continua) y puede ser usada para varios análisis. Imágenes, fotos, dibujos – cada uno representa un dibujo digital y no puede ser usado para análisis. Objeto – identifica un elemento para el cual no se necesita ningún punto, línea, o área, para el cual no existe representación geométrica o gráfica.

21 Curso SIG – Diseño de Geodatabases Etapas del diseño Modelado de la vista del usuario (requerimientos, funciones,etc) Definir objetos y sus relaciones (UML) Identificar representaciones de entidades Ajustarlo al modelo de geodatabase (UML con objetos propios del software de base) Organizarlo en datasets geográficos

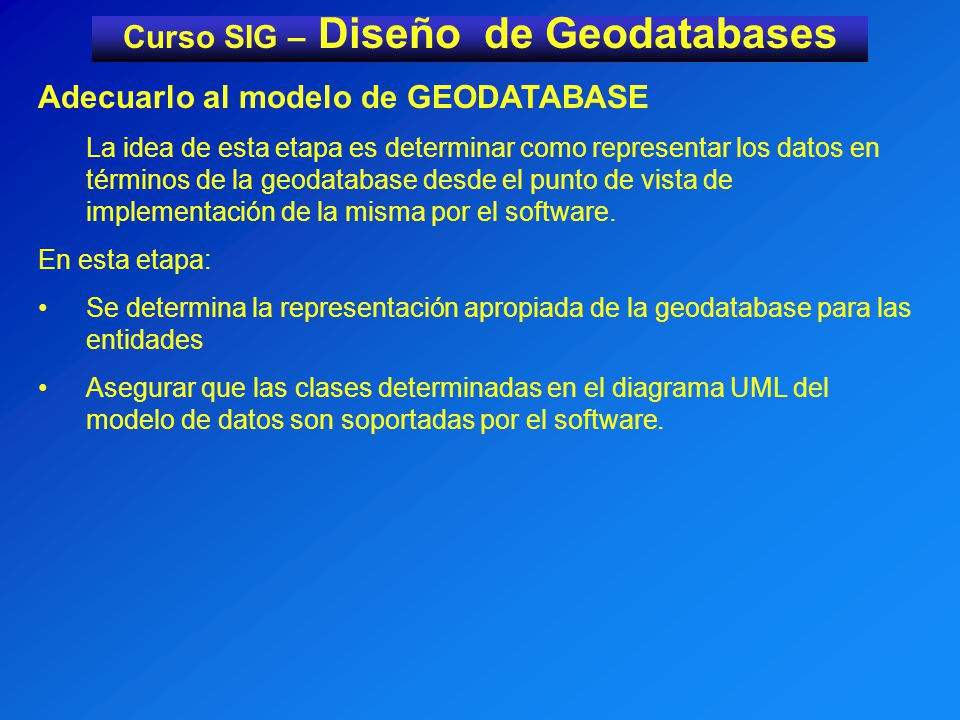

22 Curso SIG – Diseño de Geodatabases Adecuarlo al modelo de GEODATABASE La idea de esta etapa es determinar como representar los datos en términos de la geodatabase desde el punto de vista de implementación de la misma por el software. En esta etapa: Se determina la representación apropiada de la geodatabase para las entidades Asegurar que las clases determinadas en el diagrama UML del modelo de datos son soportadas por el software.

23 Curso SIG – Diseño de Geodatabases Adecuarlo al modelo de GEODATABASE ¿Cómo se hace esto con ArcINFO? Si el tipo de dato espacial es un punto: Para puntos no conectados, tales como monumentos históricos, es un PUNTO Para puntos conectados, tales como una intersección que conecta calles, es un JUNCTION SIMPLE Para puntos conectados que tienen topología interna, tales como una planta de tratamientos, es un JUNCTION COMPLEX. Si el tipo de dato espacial es una línea: Para una línea aislada (ej. Alambrado), es una línea Para elementos lineales que participan en un sistema tales como una red vial, es una EDGE SIMPLE Para elementos lineales con secciones conectadas tales como líneas de servicio de una red de agua, es una EDGE COMPLEJO.

24 Curso SIG – Diseño de Geodatabases Adecuarlo al modelo de GEODATABASE Si el tipo de dato espacial es un área: Para una área aislada (ej. parque), es una polígono. Para áreas de llenado continuo, tales como vegetación, es un polígono con topología plana (es decir no puede cruzar otro polígono sin cortarlo). Si el tipo de dato espacial es una imagen (fotografía, mapa escaneado, imagen satelital, u otras), entonces es un tipo RASTER Si el tipo de dato espacial es una superficie: Para superficies en donde los detalles del terreno son importantes, se usa TIN Para superficies que cubren grandes áreas y que usan los modelos de elevación existentes, usar RASTER. Si el tipo de dato espacial es un objeto, se usa OBJETO general. No tiene representación geográfica directa, pero se relacionan con elementos geográficos

25 Curso SIG – Diseño de Geodatabases Etapas del diseño Modelado de la vista del usuario (requerimientos, funciones,etc) Definir objetos y sus relaciones (UML) Identificar representaciones de entidades Ajustarlo al modelo de geodatabase (UML con objetos propios del software de base) Organizarlo en datasets geográficos

26 Curso SIG – Diseño de Geodatabases Organizar los elementos en DATASETS Geográficos Identificar y nombrar los DATASETS geográficos que contendrán las entidades. Asignación de entidades a Feature classes y subtipos Reagrupación EG relacionados en redes geométricas o topologías planas Organización feature classes y datasets en geodatabases.

27 Curso SIG – Diseño de Geodatabases Reagrupar Feature Classes Definir la estructura de la FC con subtipos y si pertenecen a un feature dataset o van separadas. Determinar si una entidad es representable por una FC o un subtipo. Menos FC (por elegir subtipos) logran geodatabases performante. Cuando es necesario crear nuevas feature classes: Cuando cada grupo de elementos relacionados requieren de implementación de comportamientos distintos Cuando tiene atributos sustancialmente diferentes Cuando se requiere distintos privilegios en el acceso para cada grupo de elementos (o features) Cuando algunos features deben ser accedidos a través de versiones y otras no (Versioning sobre algunas FC)

28 Curso SIG – Diseño de Geodatabases Definición de roles topológicos para las FC Si el tipo de feature es Edge simple, Junction simple, Edge compleja o Junction compleja, entonces participa de una red geométrica. Todas las componentes de una red geométrica deben pertenecer a un mismo feature dataset, lo cual obliga a que tengan una misma referencia espacial. Si el tipo de feature es línea o polígono y la entidad va a cubrir un área completa, tales como parcelas, o si se quiere que los EG que se cruzan se corten, entonces deben pertenecer en un mismo feature dataset. Para entidades con features simples, también se pueden ubicar en un feature dataset, el cual funciona como contenedor de capas que puede ser similares o tener algo en común.

29 Curso SIG – Diseño de Geodatabases Agrupar datasets y FC en geodatabases Consideraciones: Si es una gran corporación, con departamentos con responsabilidades sobre muchos features datasets. Las geodatabases pueden definirse acompañando la estructura de la corporación Se puede usar cualquier base de datos relacionales comerciales, pero cada una debe servir a una geodatabase distinta Si se está trabajando con geodatabases personales, tal vez se debe determinar nuevas geodatabase debido a limitaciones en el tamaño.

30 Curso SIG – Diseño de Geodatabases entidadrelacionado atipo espacialGDB software Agua Bombapuntoobjeto Medidorpunto Caja medidorMedidorpunto VálvulapuntoJunction simple TubolíneaEdge compleja PlantapuntoJunction compleja

31 Curso SIG – Diseño de Geodatabases Sistema de Agua Elementos de R. Agua Bomba Caja de medidor Red de Agua Válvula Tubos Medidor Planta Geodatabase Feature dataset Object Class Feature class de punto Red geométrica Feature class de JS Feature class de EC Feature class de JC

32 Curso SIG – Diseño de Geodatabases Base Territorial Padrones Propietario Polígono Geodatabase Feature dataset Object Class Feature class de polígono Feature class de relación Feature dataset Feature class de línea Feature class de punto Calle Luces de tráfico Calles Pertenencia
