1 ARTICULADORES Dr. RODOLFO MARTINELLI Dr. RODOLFO MARTINELLI

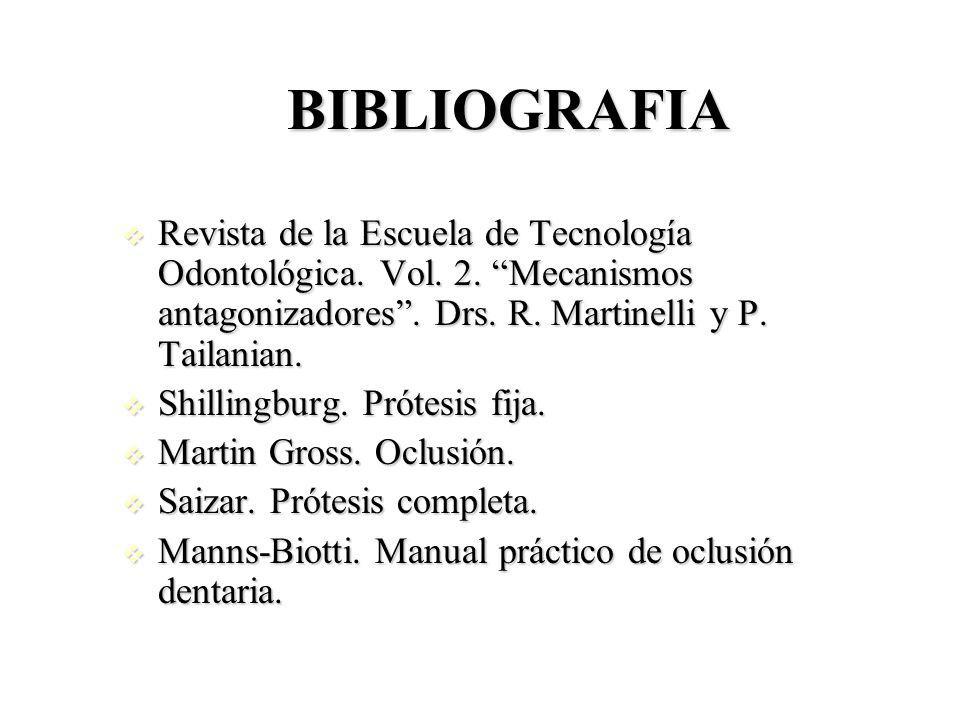

2 BIBLIOGRAFIA Revista de la Escuela de Tecnología Odontológica. Vol. 2. Mecanismos antagonizadores. Drs. R. Martinelli y P. Tailanian. Revista de la Escuela de Tecnología Odontológica. Vol. 2. Mecanismos antagonizadores. Drs. R. Martinelli y P. Tailanian. Shillingburg. Prótesis fija. Shillingburg. Prótesis fija. Martin Gross. Oclusión. Martin Gross. Oclusión. Saizar. Prótesis completa. Saizar. Prótesis completa. Manns-Biotti. Manual práctico de oclusión dentaria. Manns-Biotti. Manual práctico de oclusión dentaria.

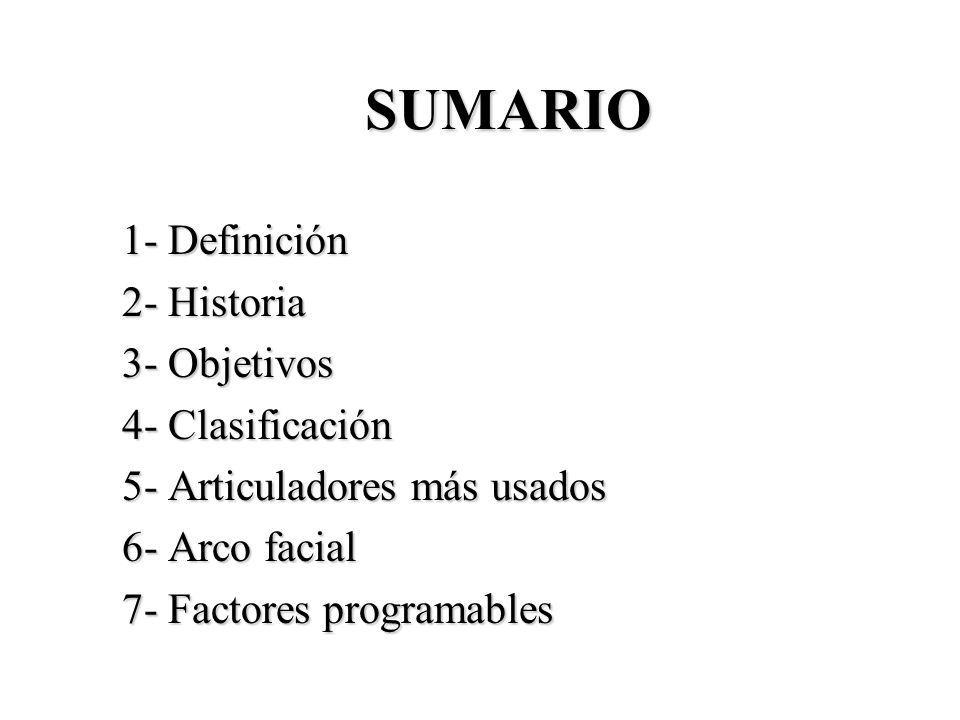

3 SUMARIO 1- Definición 2- Historia 3- Objetivos 4- Clasificación 5- Articuladores más usados 6- Arco facial 7- Factores programables

4 DEFINICION El nombre articuladores El nombre articuladores proviene de registrar la articulación. Son instrumentos que permiten relacionar o posicionar el modelo inferior con respecto al superior. Son aparatos mecánicos que reproducen las posiciones y movimientos mandibulares.

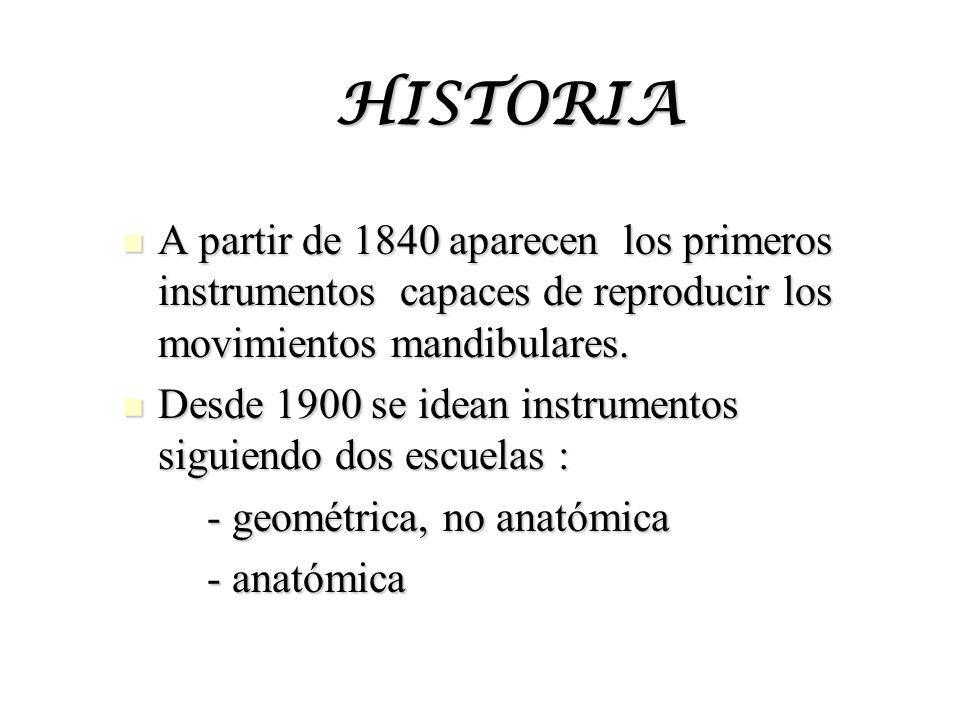

5 HISTORIA A partir de 1840 aparecen los primeros instrumentos capaces de reproducir los movimientos mandibulares. A partir de 1840 aparecen los primeros instrumentos capaces de reproducir los movimientos mandibulares. Desde 1900 se idean instrumentos siguiendo dos escuelas : Desde 1900 se idean instrumentos siguiendo dos escuelas : - geométrica, no anatómica - geométrica, no anatómica - anatómica - anatómica

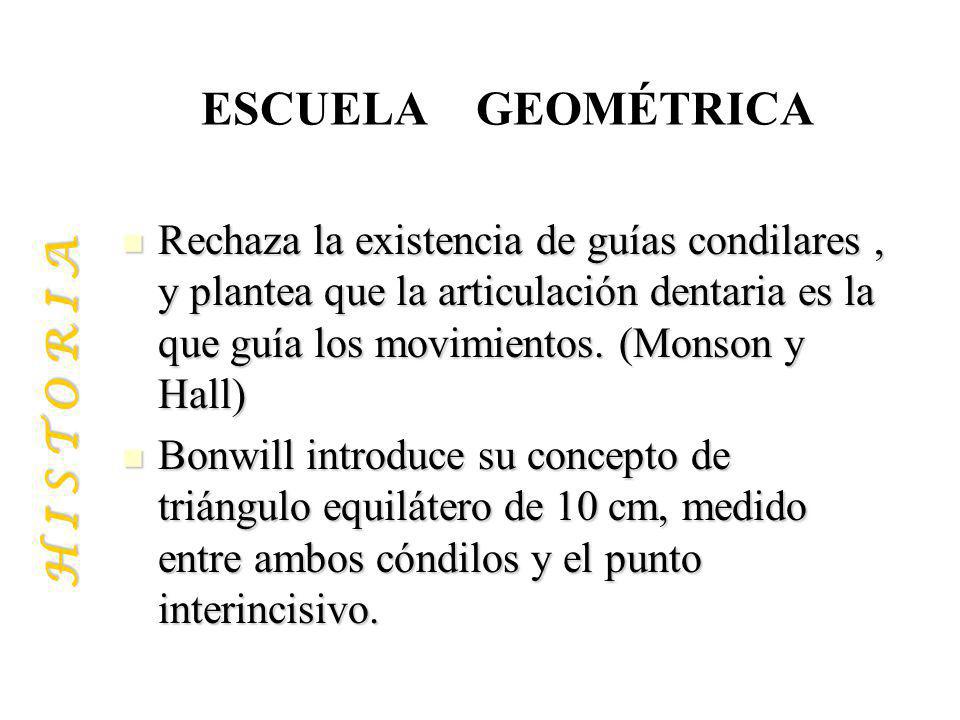

6 ESCUELA GEOMÉTRICA Rechaza la existencia de guías condilares, y plantea que la articulación dentaria es la que guía los movimientos. (Monson y Hall) Rechaza la existencia de guías condilares, y plantea que la articulación dentaria es la que guía los movimientos. (Monson y Hall) Bonwill introduce su concepto de triángulo equilátero de 10 cm, medido entre ambos cóndilos y el punto interincisivo. Bonwill introduce su concepto de triángulo equilátero de 10 cm, medido entre ambos cóndilos y el punto interincisivo. H I S T O R I A

7 TEORIA DE MONSON

8 ESCUELA ANATÓMICA Presenta articuladores con guías condíleas ajustables. Presenta articuladores con guías condíleas ajustables Hanau plantea que las teorías de Monson y Hall presentaban una mala interpretación de los movimientos mandibulares, durante la masticación al aplicarlas al articulador. Planteó que era necesario ajustar el articulador con la obtención de registros individuales Hanau plantea que las teorías de Monson y Hall presentaban una mala interpretación de los movimientos mandibulares, durante la masticación al aplicarlas al articulador. Planteó que era necesario ajustar el articulador con la obtención de registros individuales. H I S T O R I A

9 OBJETIVOS Diagnóstico Diagnóstico Rehabilitación Rehabilitación

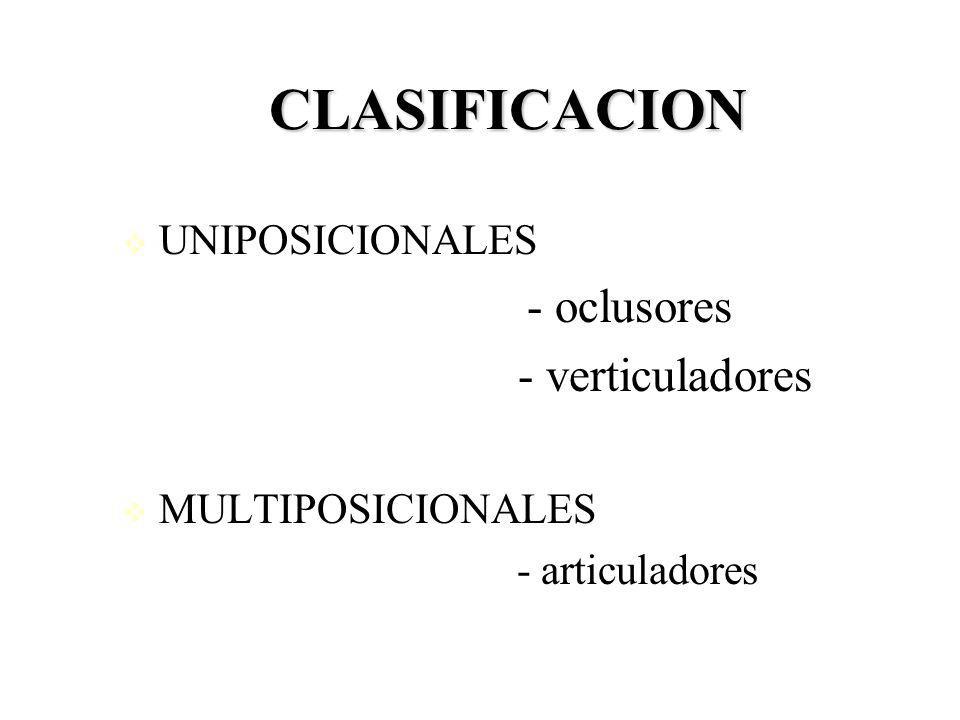

10 CLASIFICACION UNIPOSICIONALES - oclusores - verticuladores MULTIPOSICIONALES - articuladores

11 OCLUSORES La distancia entre el eje de bisagra del oclusor y las piezas dentarias suele ser distinta que en el paciente. La distancia entre el eje de bisagra del oclusor y las piezas dentarias suele ser distinta que en el paciente.

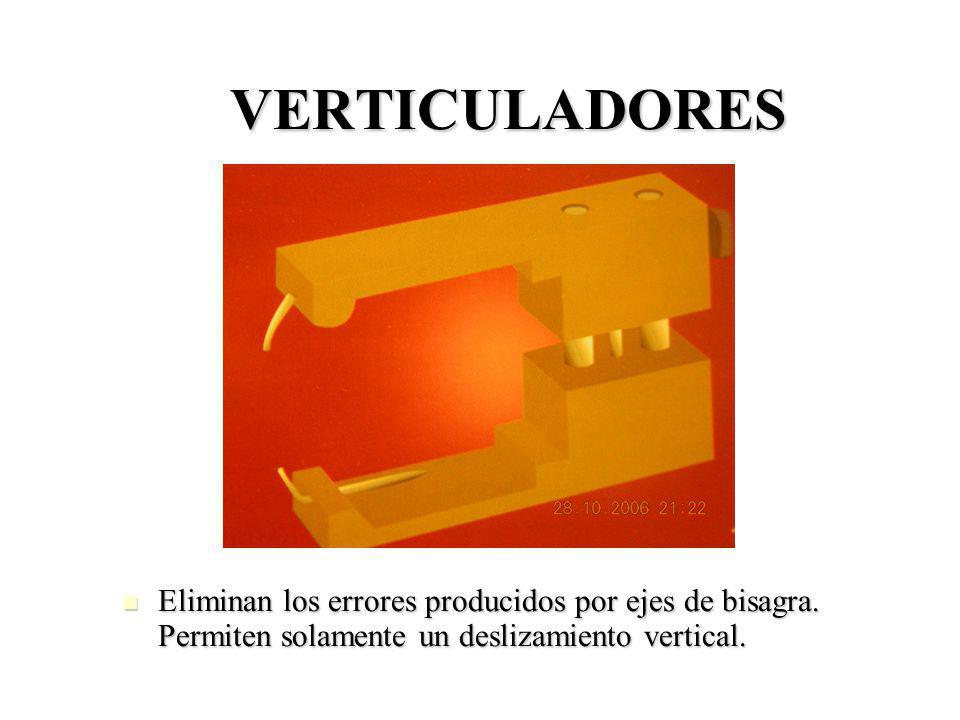

12 VERTICULADORES Eliminan los errores producidos por ejes de bisagra. Permiten solamente un deslizamiento vertical. Eliminan los errores producidos por ejes de bisagra. Permiten solamente un deslizamiento vertical.

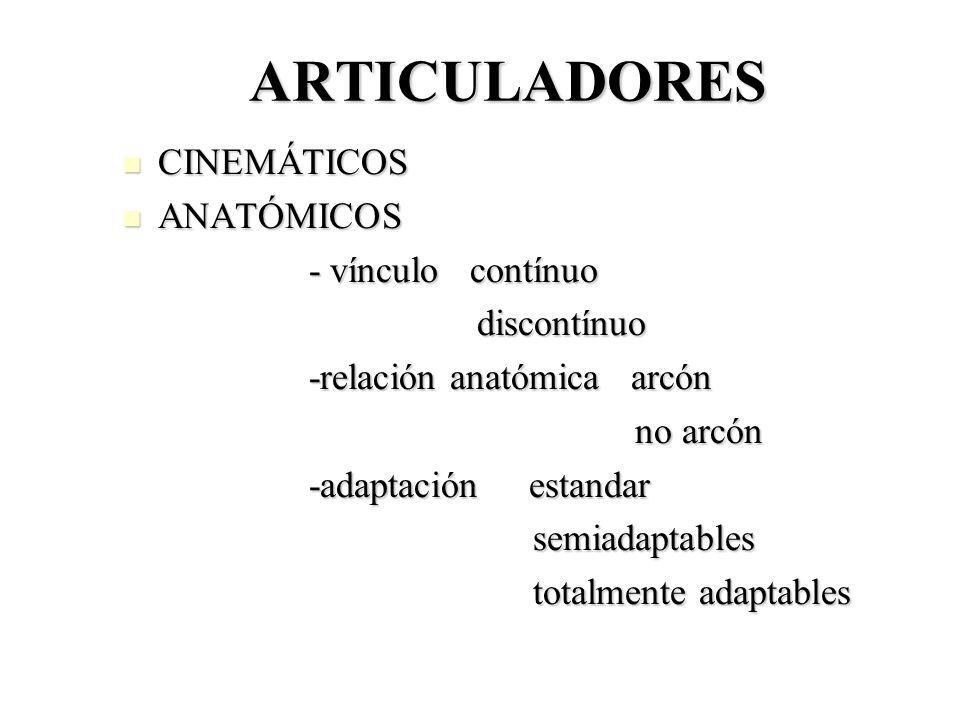

13 ARTICULADORES CINEMÁTICOS CINEMÁTICOS ANATÓMICOS ANATÓMICOS - vínculo contínuo - vínculo contínuo discontínuo discontínuo -relación anatómica arcón -relación anatómica arcón no arcón no arcón -adaptación estandar -adaptación estandar semiadaptables semiadaptables totalmente adaptables totalmente adaptables

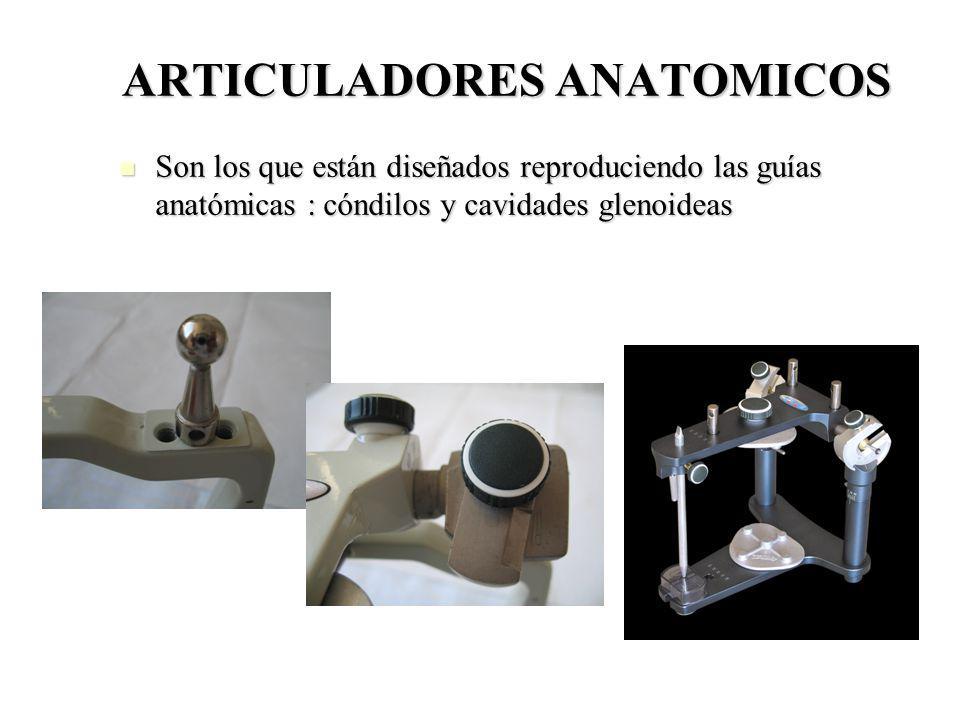

14 ARTICULADORES ANATOMICOS Son los que están diseñados reproduciendo las guías anatómicas : cóndilos y cavidades glenoideas Son los que están diseñados reproduciendo las guías anatómicas : cóndilos y cavidades glenoideas

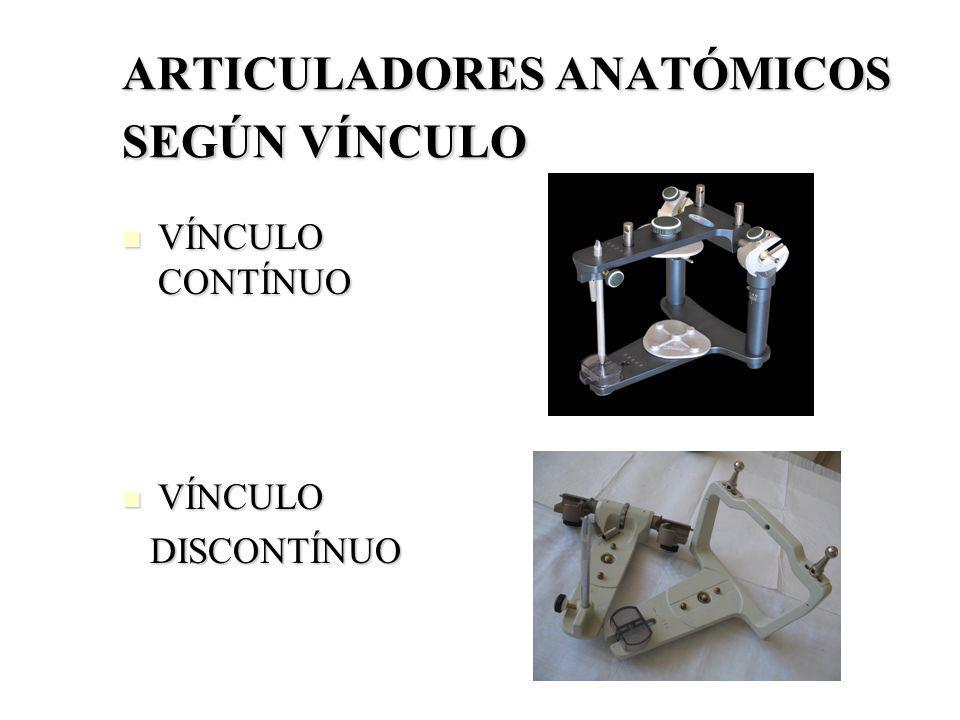

15 ARTICULADORES ANATÓMICOS SEGÚN VÍNCULO VÍNCULO CONTÍNUO VÍNCULO CONTÍNUO VÍNCULO VÍNCULO DISCONTÍNUO DISCONTÍNUO

16 Los elementos condilares están localizados en la rama inferior y las cavidades glenoideas en la rama superior. ARTICULADORES ANATÓMICOS SEGÚN SU RELACIÓN ANATÓMICA ARCON

17 Los elementos condilares están localizados en la rama superior y las cavidades glenoideas en la rama inferior. ARTICULADORES ANATÓMICOS SEGUN SU RELACIÓN ANATÓMICA NO ARCON

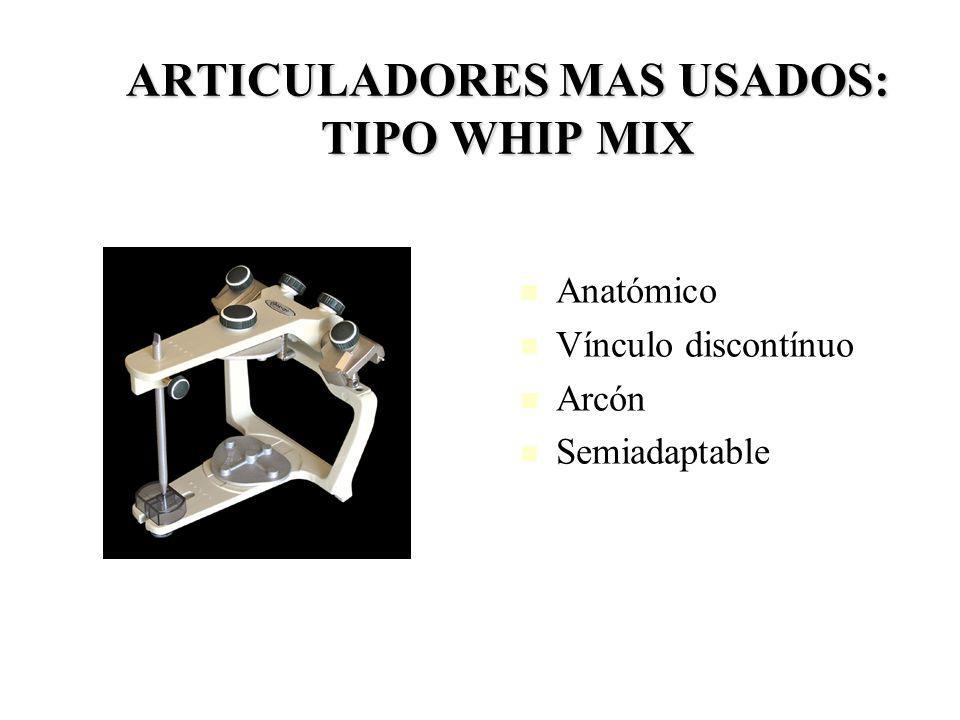

18 ARTICULADORES MAS USADOS: TIPO WHIP MIX Anatómico Vínculo discontínuo Arcón Semiadaptable

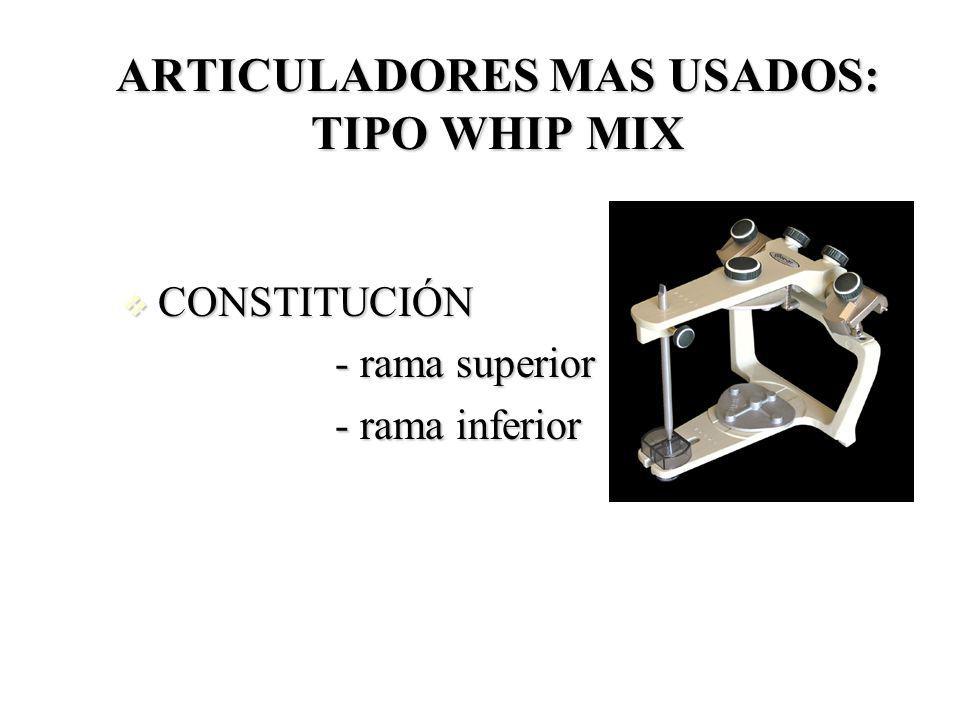

19 ARTICULADORES MAS USADOS: TIPO WHIP MIX CONSTITUCIÓN CONSTITUCIÓN - rama superior - rama superior - rama inferior - rama inferior

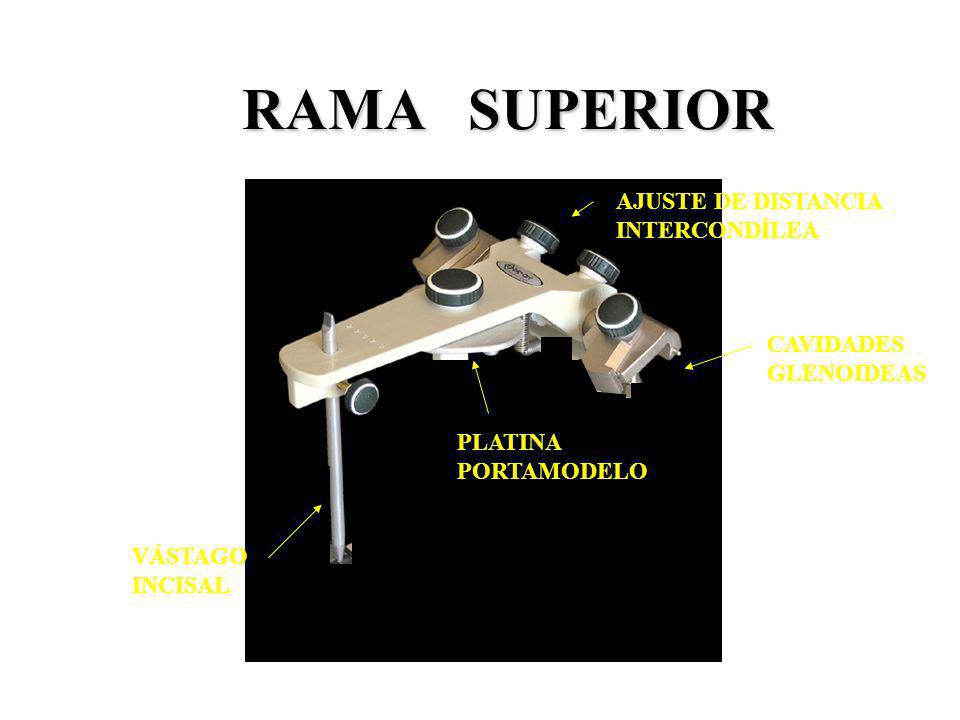

20 RAMA SUPERIOR CAVIDADES GLENOIDEAS VÁSTAGO INCISAL PLATINA PORTAMODELO AJUSTE DE DISTANCIA INTERCONDÍLEA

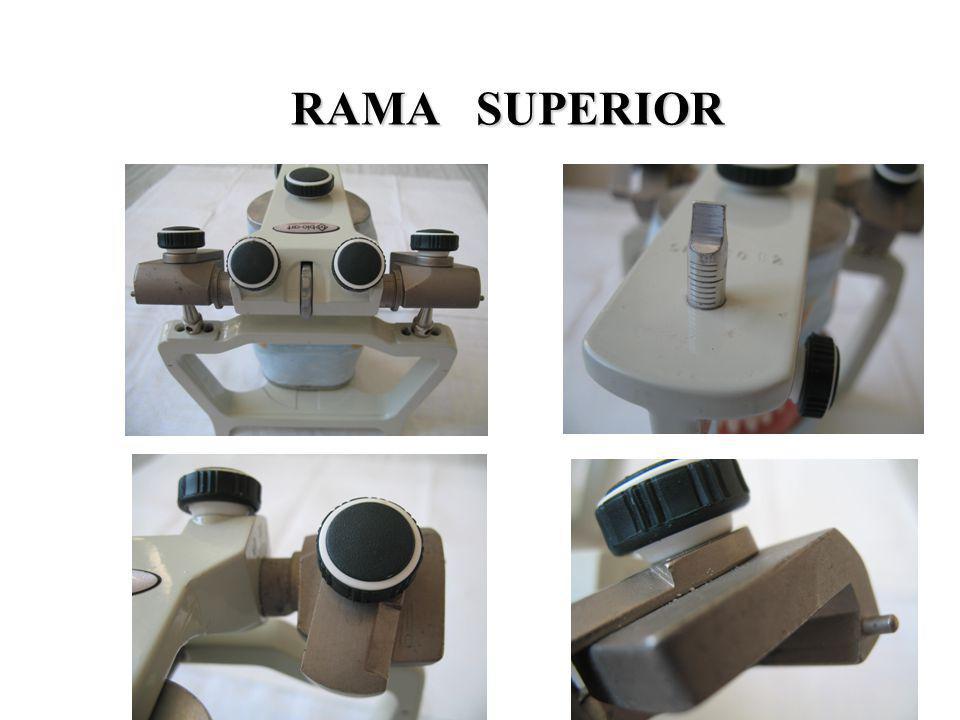

21 RAMA SUPERIOR

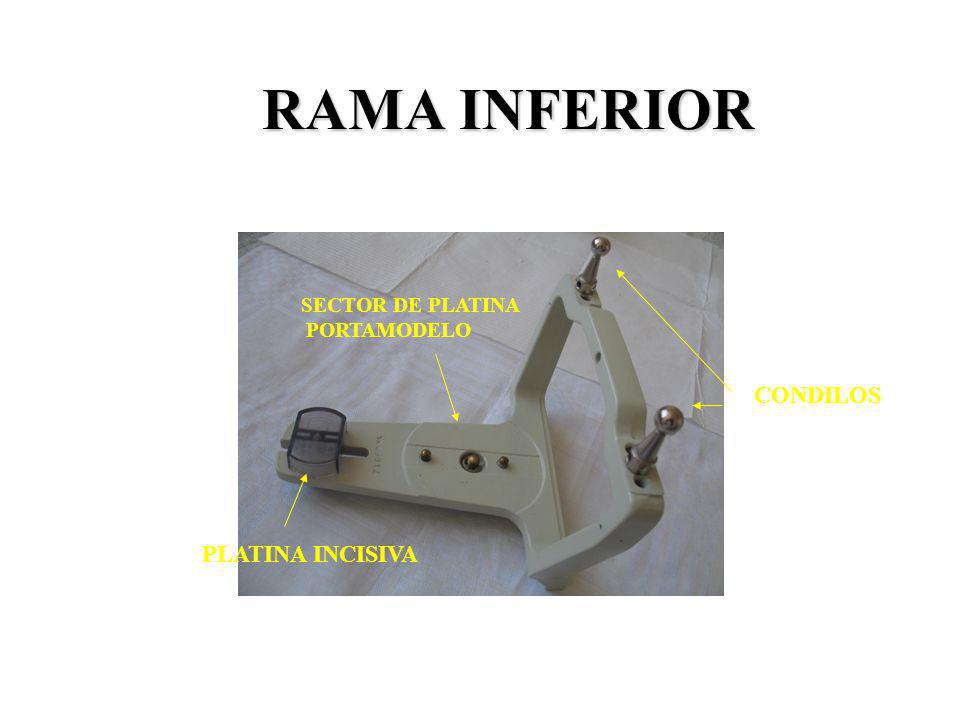

22 RAMA INFERIOR CONDILOS SECTOR DE PLATINA PORTAMODELO PLATINA INCISIVA

23 RAMA INFERIOR

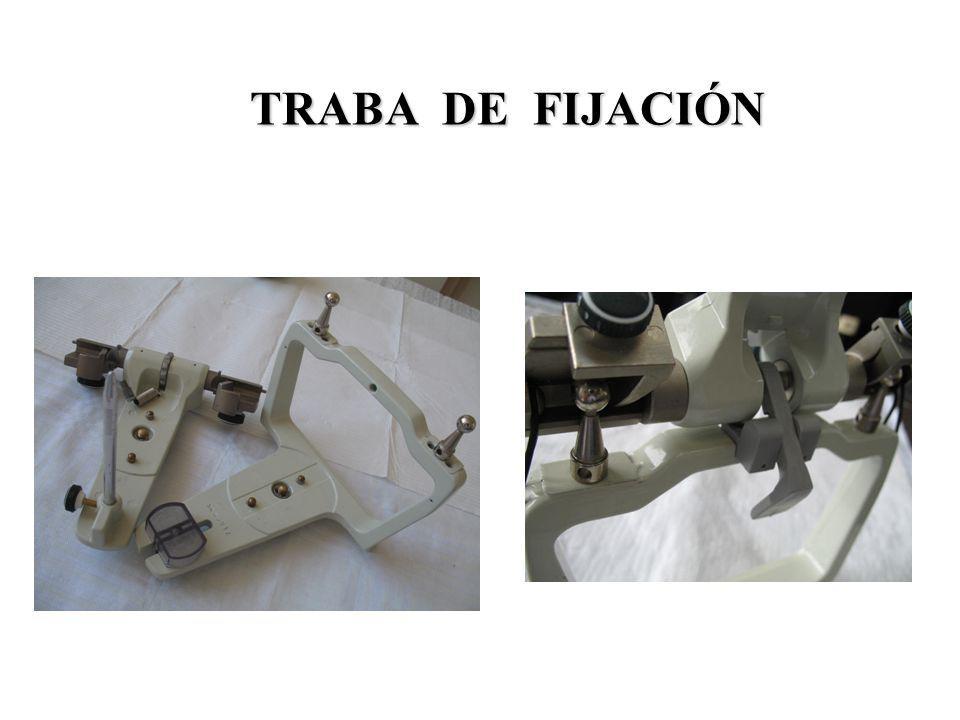

24 TRABA DE FIJACIÓN

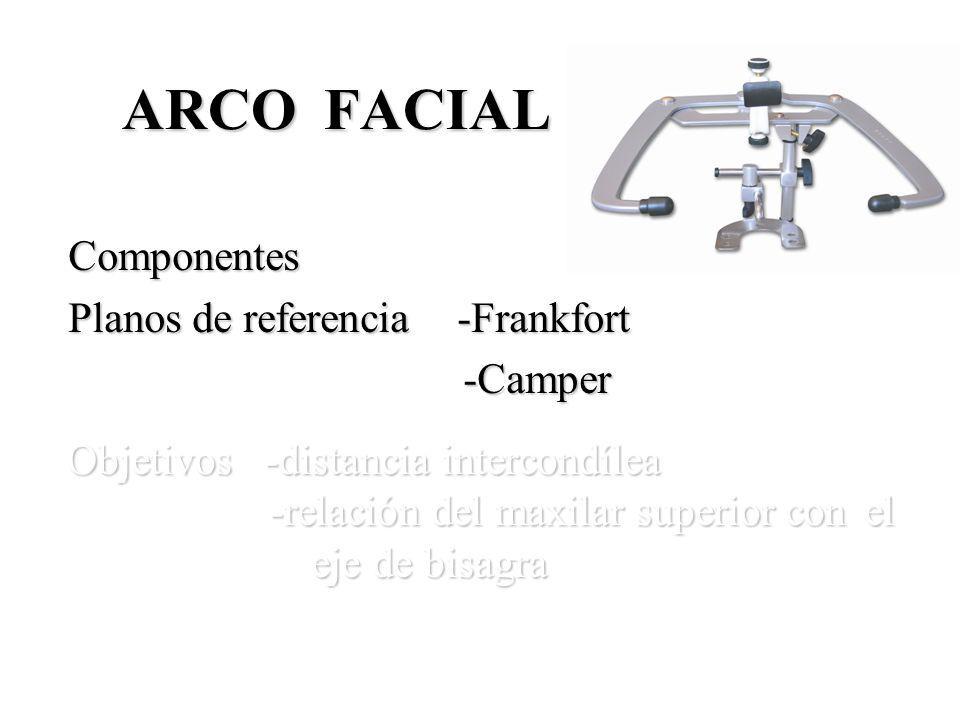

25 ARCO FACIAL Componentes Componentes Planos de referencia -Frankfort Planos de referencia -Frankfort -Camper -Camper Objetivos -distancia intercondílea -relación del maxilar superior con el -relación del maxilar superior con el eje de bisagra eje de bisagra

26 ARCO FACIAL COMPONENTES

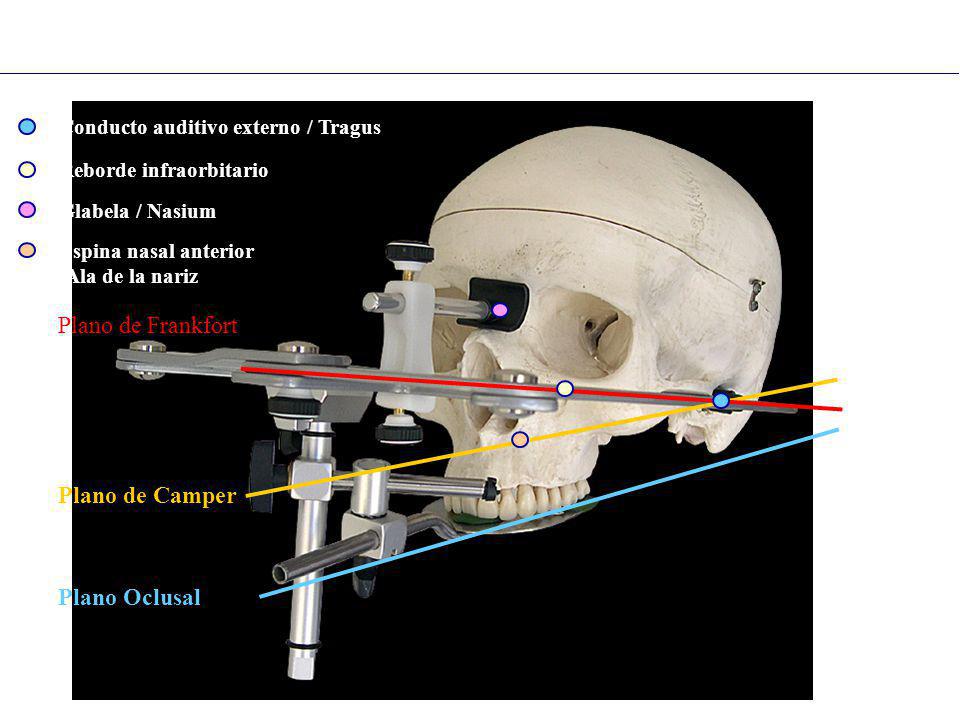

27 Glabela / Nasium Reborde infraorbitario Espina nasal anterior /Ala de la nariz Conducto auditivo externo / Tragus Plano Oclusal Plano de Camper Plano de Frankfort Arco Facial : planos de referencia

28 Arco facial Objetivos DISTANCIA INTERCONDÍLEA RELACIÓN MAX SUP. CON EJE DE BISAGRA

29

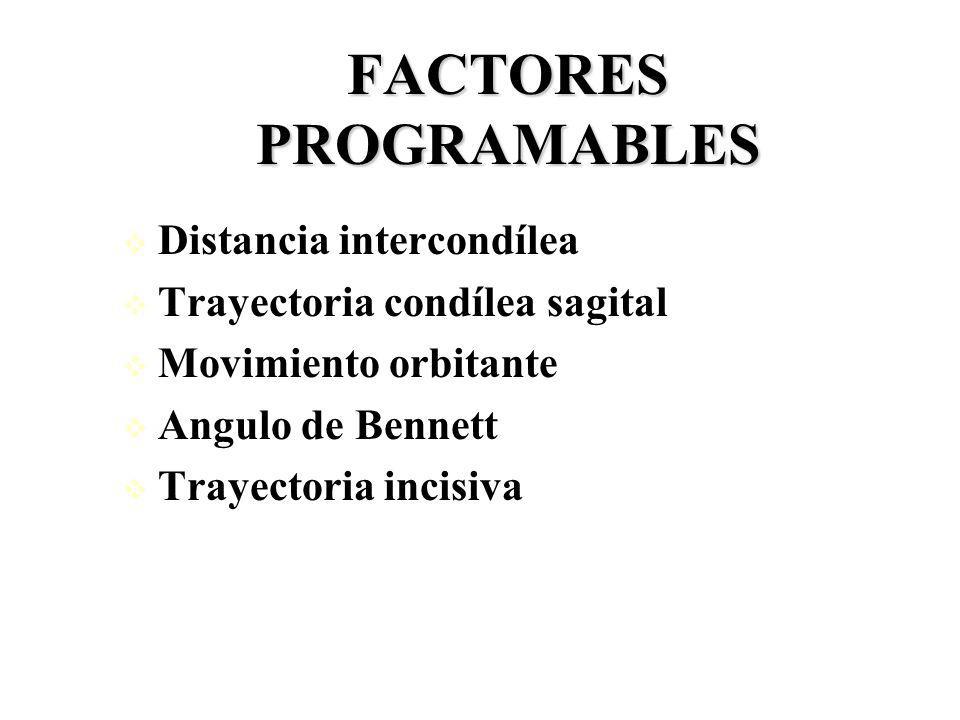

30 FACTORES PROGRAMABLES Distancia intercondílea Trayectoria condílea sagital Movimiento orbitante Angulo de Bennett Trayectoria incisiva

31 Distancia Intercondílea

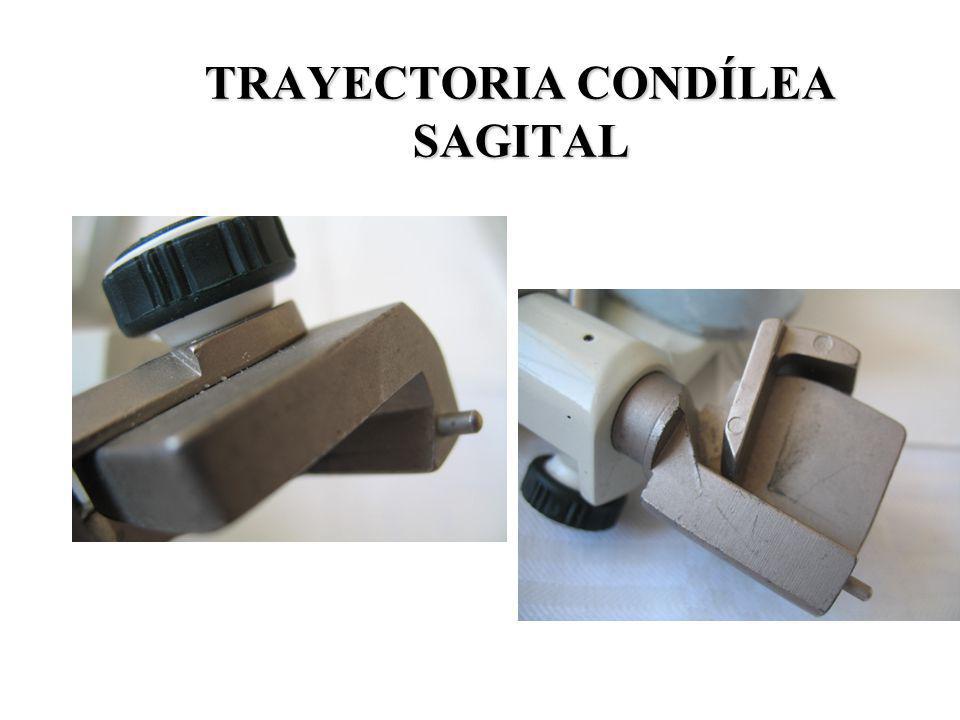

32 TRAYECTORIA CONDÍLEA SAGITAL

33 MOVIMIENTO ORBITANTE

34 ANGULO DE BENNETT

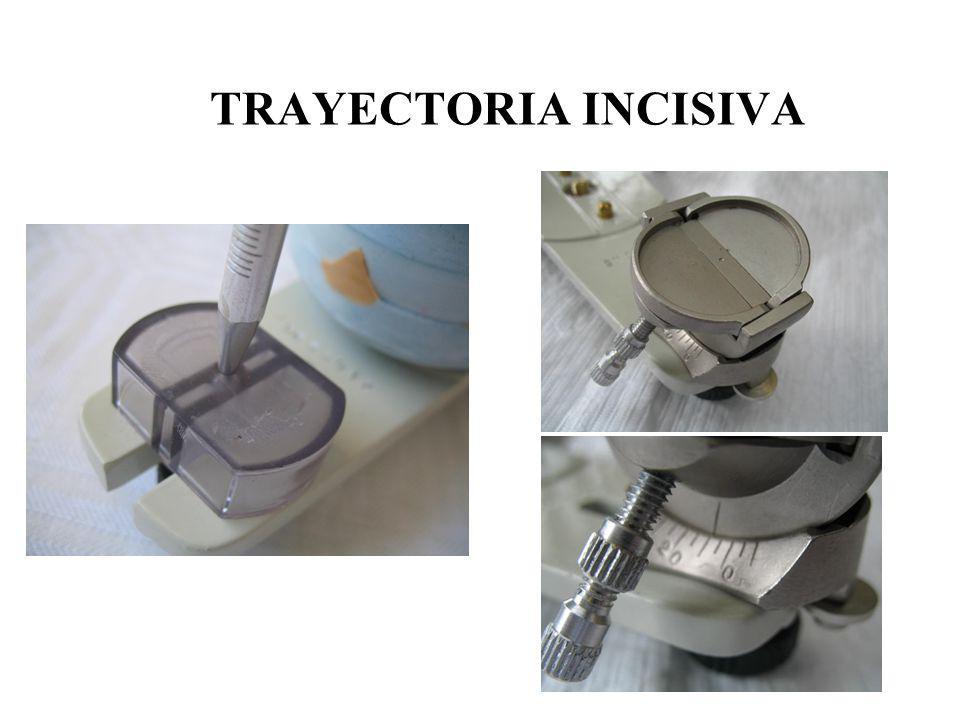

35 TRAYECTORIA INCISIVA
