1 Programa para el Manejo del Agua y del Suelo Felipe Cisneros Espinosa PhD Director PROMAS-UNIVERSIDAD DE CUENCA Quito noviembre del 2013 Avances en Investigación para mejorar la gestión del Riego desarrollados en el marco del Programa para el manejo del agua y del suelo PROMAS de la Universidad de Cuenca: Software administrativo para sistemas de riego (CERES-PLUS), Sistema de soporte de decisiones para el riego (CERES- PRO), Sistemas de extensión para mejorar la eficiencia del riego SEMINARIO INTERNACIONAL DE RIEGO Y DRENAJE MANEJO DE REDES COMUNITARIAS PARA GESTION EFICIENTE DEL AGUA. Jueves 14 de Noviembre del 2013

2 Programa para el Manejo del Agua y del Suelo CONTENIDO Introducción Software administrativo para sistemas de riego (CERES- PLUS), Sistema de soporte de decisiones para el riego (CERES-PRO), Sistemas de extensión para mejorar la eficiencia del riego

3 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 3 El sistema informático para la administración de proyectos de riego, CERES, empezó a desarrollarse en el Programa para el Manejo del Agua y del Suelo (PROMAS) de la Universidad de Cuenca, enmarcado en el proyecto del Consejo Inter-Universitario Flamenco (VLIR) denominado Manejo día a día de Proyectos de Riego en el Sur-Oriente Ecuatoriano, el cual arrancó en Mayo de Introducción

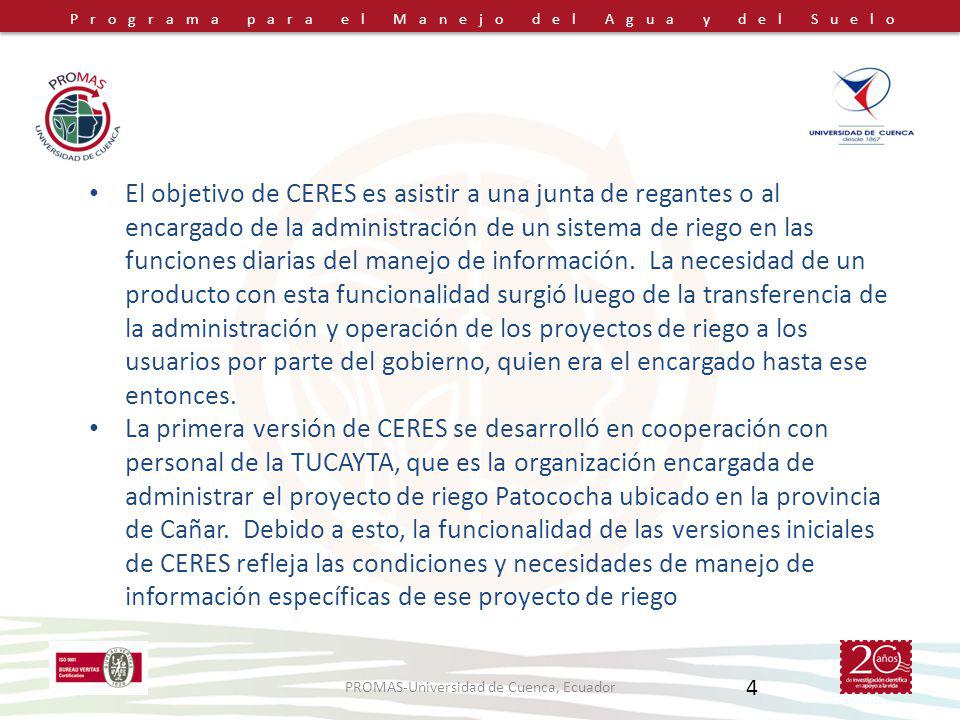

4 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 4 El objetivo de CERES es asistir a una junta de regantes o al encargado de la administración de un sistema de riego en las funciones diarias del manejo de información. La necesidad de un producto con esta funcionalidad surgió luego de la transferencia de la administración y operación de los proyectos de riego a los usuarios por parte del gobierno, quien era el encargado hasta ese entonces. La primera versión de CERES se desarrolló en cooperación con personal de la TUCAYTA, que es la organización encargada de administrar el proyecto de riego Patococha ubicado en la provincia de Cañar. Debido a esto, la funcionalidad de las versiones iniciales de CERES refleja las condiciones y necesidades de manejo de información específicas de ese proyecto de riego

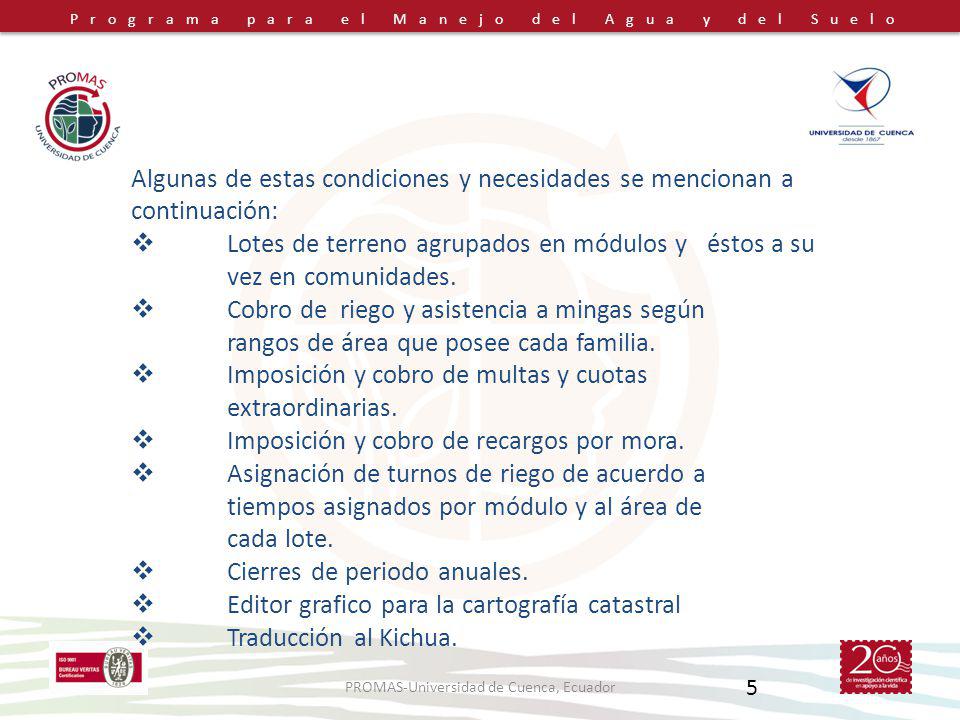

5 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 5 Algunas de estas condiciones y necesidades se mencionan a continuación: Lotes de terreno agrupados en módulos y éstos a su vez en comunidades. Cobro de riego y asistencia a mingas según rangos de área que posee cada familia. Imposición y cobro de multas y cuotas extraordinarias. Imposición y cobro de recargos por mora. Asignación de turnos de riego de acuerdo a tiempos asignados por módulo y al área de cada lote. Cierres de periodo anuales. Editor grafico para la cartografía catastral Traducción al Kichua.

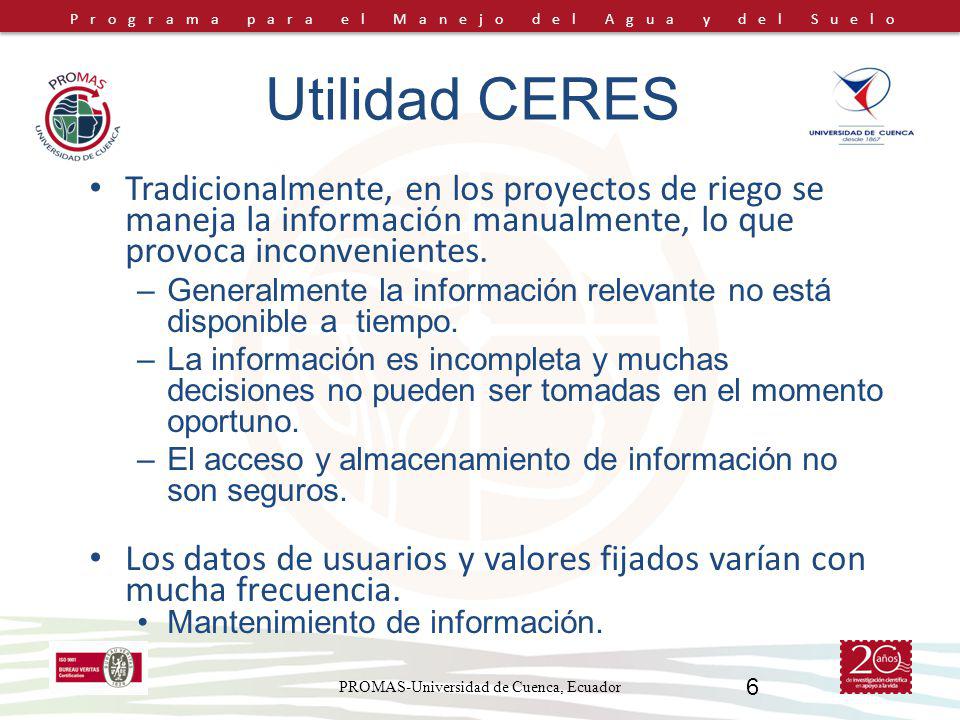

6 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 6 Utilidad CERES Tradicionalmente, en los proyectos de riego se maneja la información manualmente, lo que provoca inconvenientes. –Generalmente la información relevante no está disponible a tiempo. –La información es incompleta y muchas decisiones no pueden ser tomadas en el momento oportuno. –El acceso y almacenamiento de información no son seguros. Los datos de usuarios y valores fijados varían con mucha frecuencia. Mantenimiento de información.

7 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 7 Utilidad CERES Tarifas y recaudación inadecuadas para mantener la infraestructura. – Tarifas generalmente no están asociadas al volumen de agua utilizado. – Falta de información de apoyo para otorgamiento de derechos de agua y fijación de tarifas.

8 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 8 La información que se maneja en un sistema de riego es bien conocida y básica (suelos, clima, red de irrigación,uso del suelo, etc.) Esta información se comparte a menudo para diversos propósitos: – distribución riego – plan de irrigación – contabilidad – pagos del agua – indicadores del funcionamiento, etc. Utilidad CERES

9 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 9 Funcionalidades Lenguaje de programación: Visual Basic (ver ) DBMS:Access Actualización, eliminación de datos descriptivos Relación de información cartográfica - digital Automatiza tareas diarias de las Administradoras de Riego ,3 8,2 11,3 9,5 7,4 6,5 5

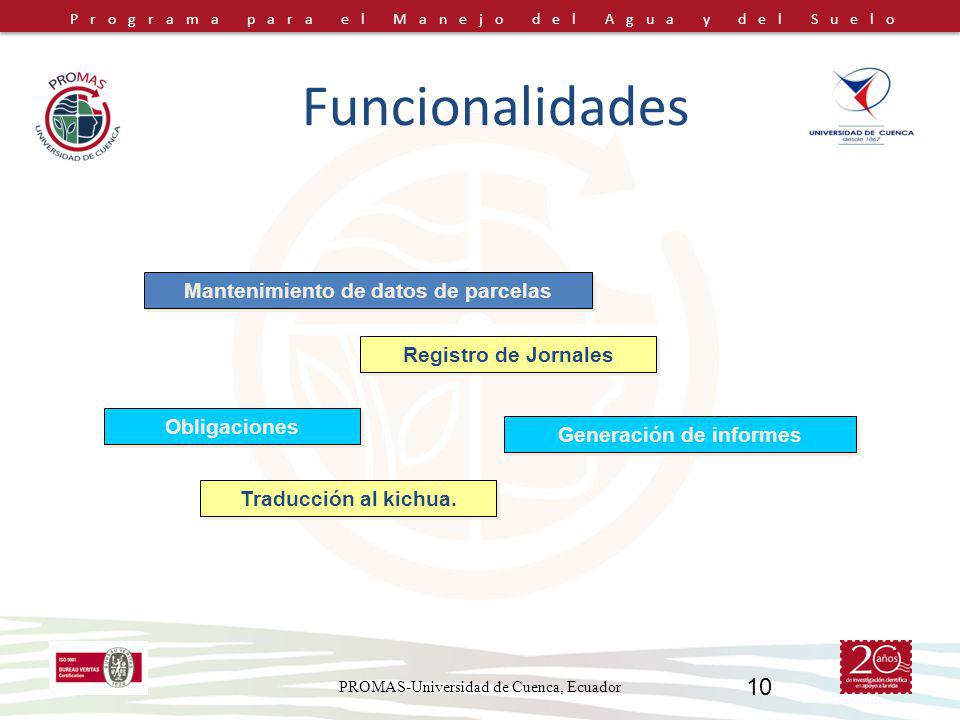

10 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 10 Generación de informes Obligaciones Mantenimiento de datos de parcelas Registro de Jornales Traducción al kichua. Funcionalidades

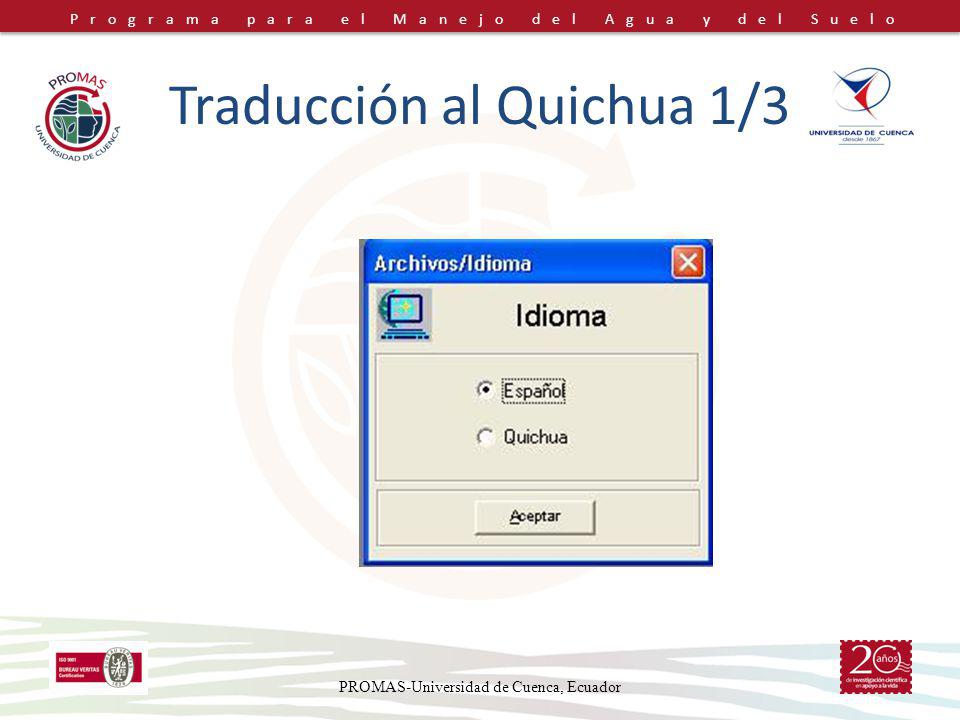

11 Programa para el Manejo del Agua y del Suelo Traducción al Quichua 1/3 PROMAS-Universidad de Cuenca, Ecuador

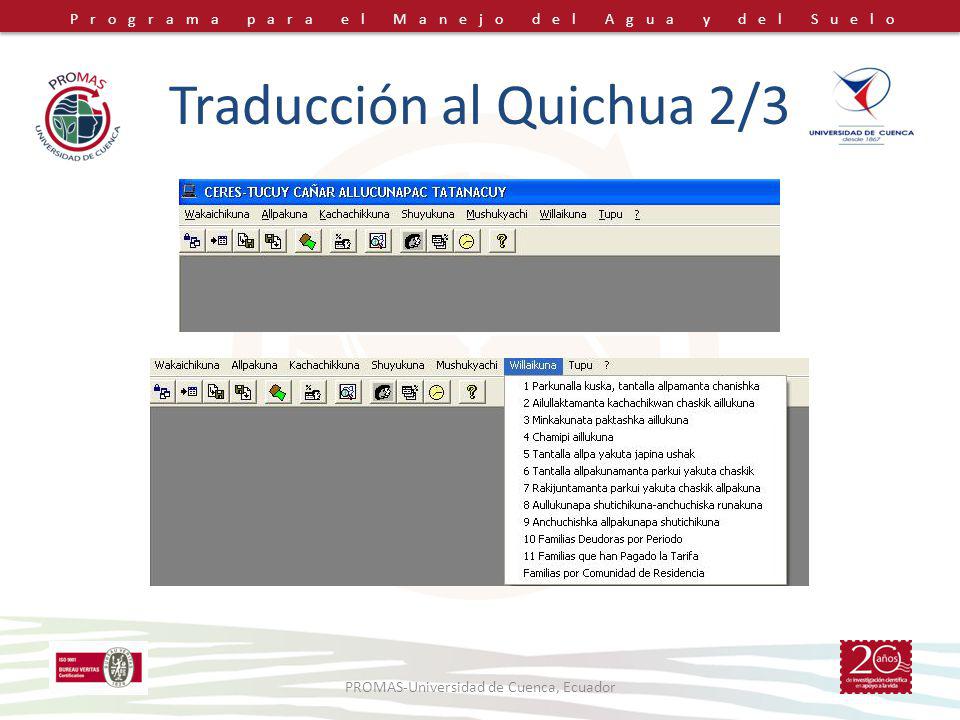

12 Programa para el Manejo del Agua y del Suelo Traducción al Quichua 2/3 PROMAS-Universidad de Cuenca, Ecuador

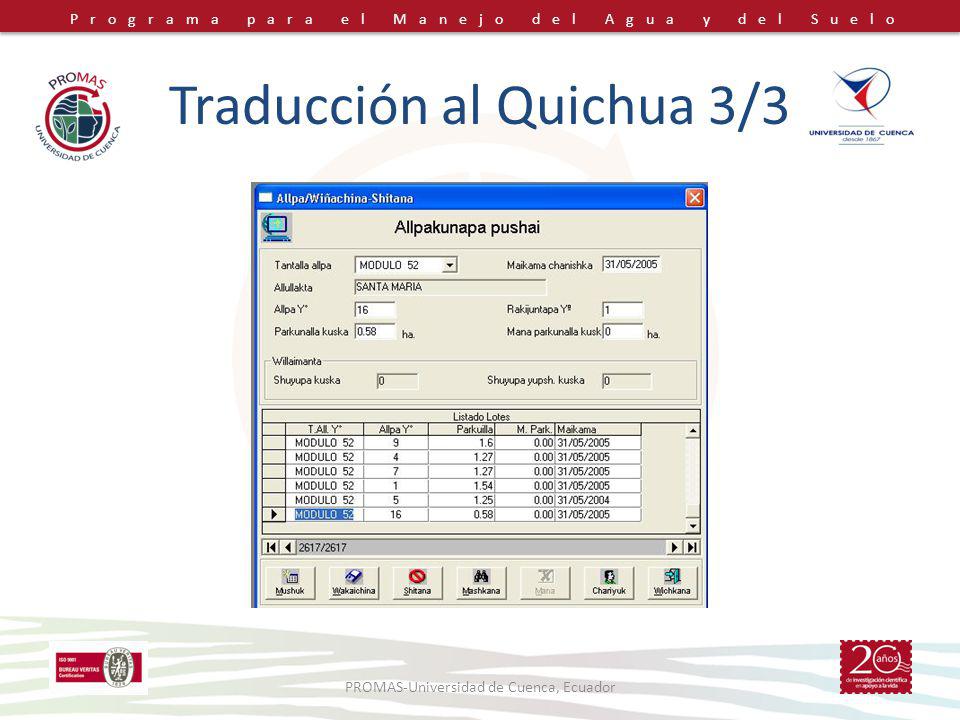

13 Programa para el Manejo del Agua y del Suelo Traducción al Quichua 3/3 PROMAS-Universidad de Cuenca, Ecuador

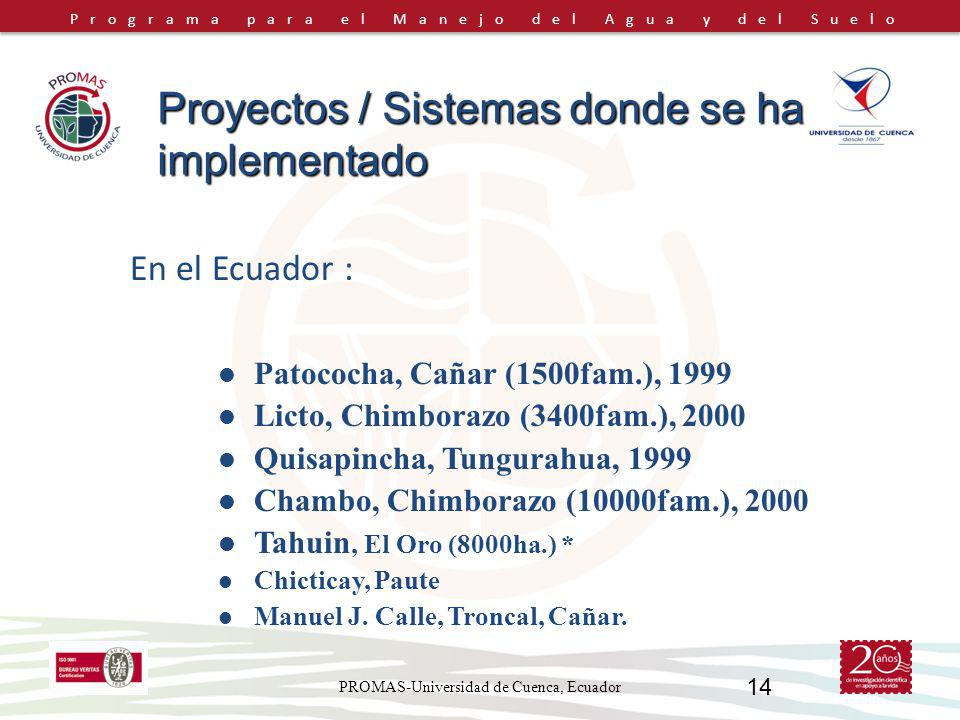

14 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 14 En el Ecuador : Proyectos / Sistemas donde se ha implementado Patococha, Cañar (1500fam.), 1999 Licto, Chimborazo (3400fam.), 2000 Quisapincha, Tungurahua, 1999 Chambo, Chimborazo (10000fam.), 2000 Tahuin, El Oro (8000ha.) * Chicticay, Paute Manuel J. Calle, Troncal, Cañar.

15 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 15 En el Ecuador... Cunuyacu, Tungurahua (5000 usuarios), 2002 Chiquicahua, Tungurahua (2500 usuarios), 2002 Alobamba, Tungurahua (560 usuarios), 2002 Toallo Comunidades, Tungurahua (1700 usuarios), 2003 Proyecto Nabón, Azuay, 2003 Sistema de Riego Manuel J. Calle (La Troncal – Cañar) Proyectos / Sistemas donde se ha implementado

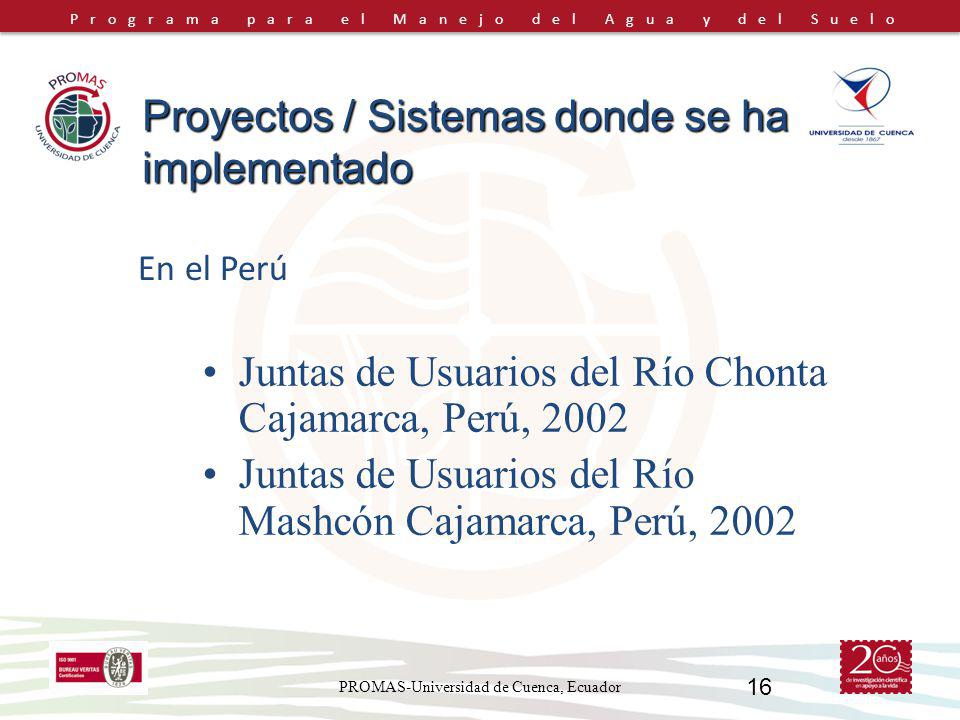

16 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 16 En el Perú Juntas de Usuarios del Río Chonta Cajamarca, Perú, 2002 Juntas de Usuarios del Río Mashcón Cajamarca, Perú, 2002 Proyectos / Sistemas donde se ha implementado

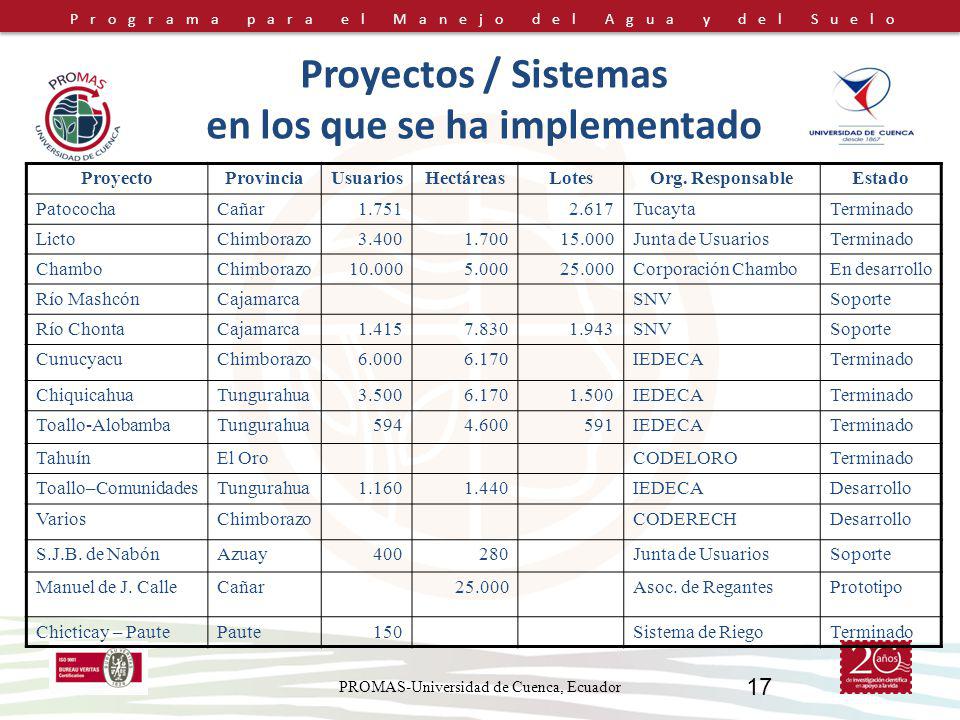

17 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 17 Proyectos / Sistemas en los que se ha implementado ProyectoProvinciaUsuariosHectáreasLotesOrg. ResponsableEstado PatocochaCañar TucaytaTerminado LictoChimborazo Junta de UsuariosTerminado ChamboChimborazo Corporación ChamboEn desarrollo Río MashcónCajamarcaSNVSoporte Río ChontaCajamarca SNVSoporte CunucyacuChimborazo IEDECATerminado ChiquicahuaTungurahua IEDECATerminado Toallo-AlobambaTungurahua IEDECATerminado TahuínEl OroCODELOROTerminado Toallo–ComunidadesTungurahua IEDECADesarrollo VariosChimborazoCODERECHDesarrollo S.J.B. de NabónAzuay400280Junta de UsuariosSoporte Manuel de J. CalleCañar25.000Asoc. de RegantesPrototipo Chicticay – PautePaute150Sistema de RiegoTerminado

18 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 18 Metodología de Implementación DescripciónEl usuario obtendrá: 1. Licencia de uso de CERES CD de instalación Clave para registro oficial del CERES en su computadora 2. Análisis de requerimientos Se realizará un taller de análisis de requerimientos de un día. Cronograma de actividades previo a la realización del mismo. Memoria del taller. 3. Programación de adaptaciones De acuerdo al análisis de requerimientos se realizará la programación adicional de hasta un mes de trabajo, para adaptar a estos requerimientos. CD de instalación de la versión de CERES adaptada a sus requerimientos.

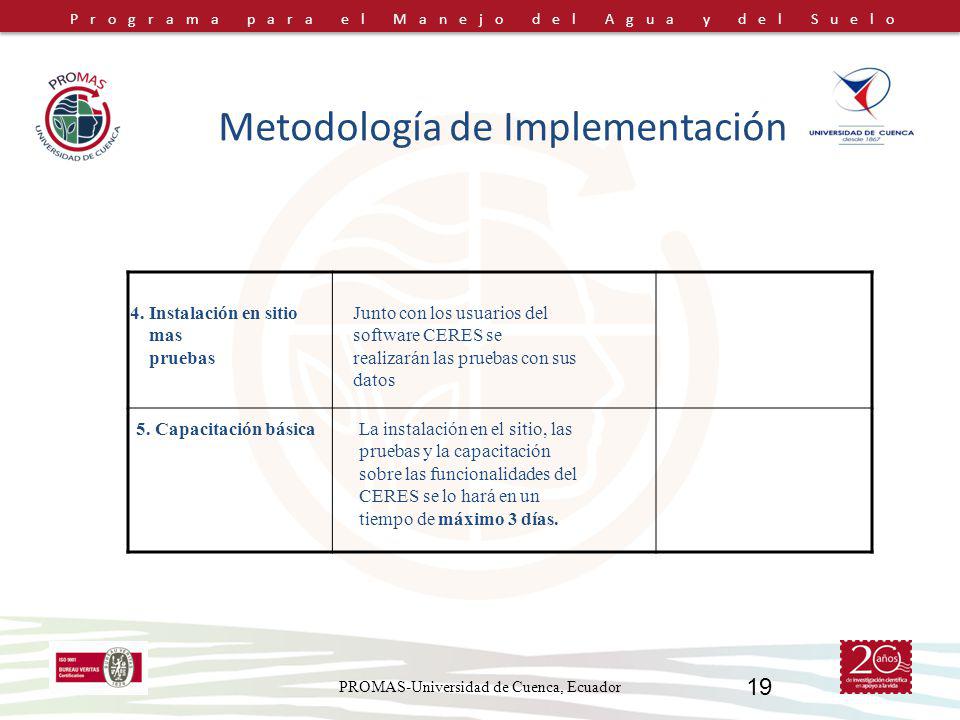

19 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 19 Metodología de Implementación 4. Instalación en sitio mas pruebas Junto con los usuarios del software CERES se realizarán las pruebas con sus datos 5. Capacitación básicaLa instalación en el sitio, las pruebas y la capacitación sobre las funcionalidades del CERES se lo hará en un tiempo de máximo 3 días.

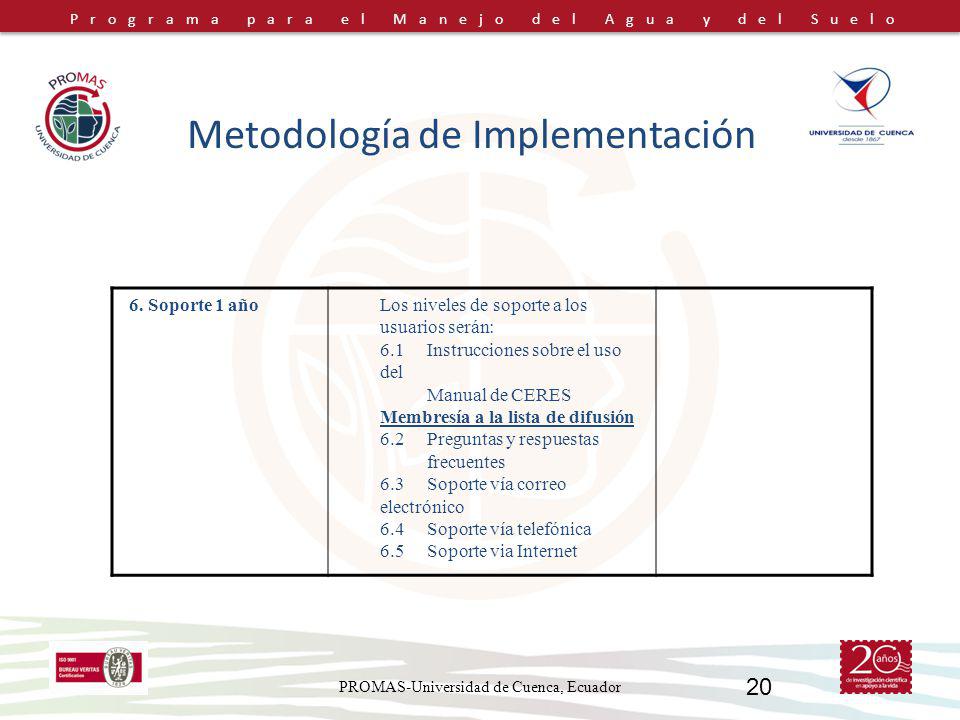

20 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 20 Metodología de Implementación 6. Soporte 1 añoLos niveles de soporte a los usuarios serán: 6.1 Instrucciones sobre el uso del Manual de CERES Membresía a la lista de difusión 6.2 Preguntas y respuestas frecuentes 6.3 Soporte vía correo electrónico 6.4 Soporte vía telefónica 6.5 Soporte via Internet

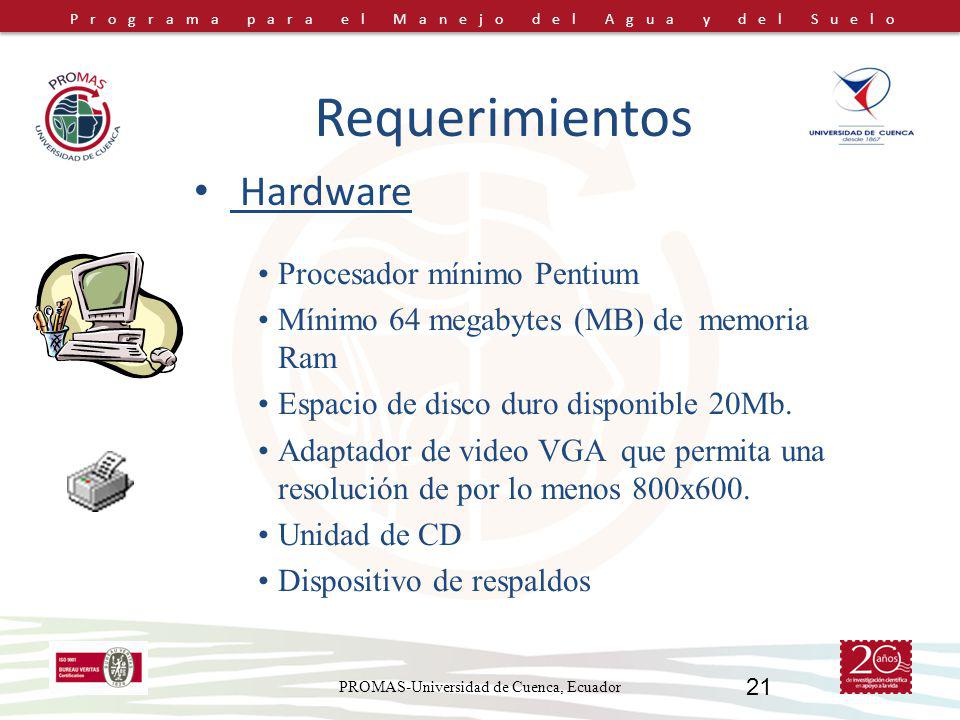

21 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 21 Procesador mínimo Pentium Mínimo 64 megabytes (MB) de memoria Ram Espacio de disco duro disponible 20Mb. Adaptador de video VGA que permita una resolución de por lo menos 800x600. Unidad de CD Dispositivo de respaldos Hardware Requerimientos

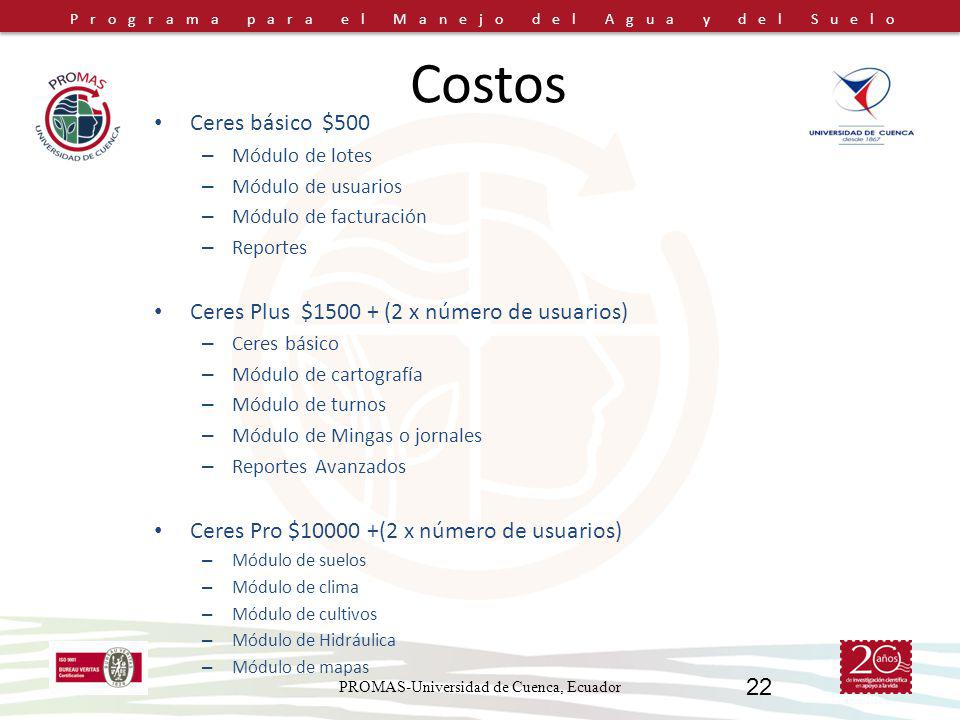

22 Programa para el Manejo del Agua y del Suelo Costos Ceres básico $500 – Módulo de lotes – Módulo de usuarios – Módulo de facturación – Reportes Ceres Plus $ (2 x número de usuarios) – Ceres básico – Módulo de cartografía – Módulo de turnos – Módulo de Mingas o jornales – Reportes Avanzados Ceres Pro $ (2 x número de usuarios) – Módulo de suelos – Módulo de clima – Módulo de cultivos – Módulo de Hidráulica – Módulo de mapas PROMAS-Universidad de Cuenca, Ecuador 22

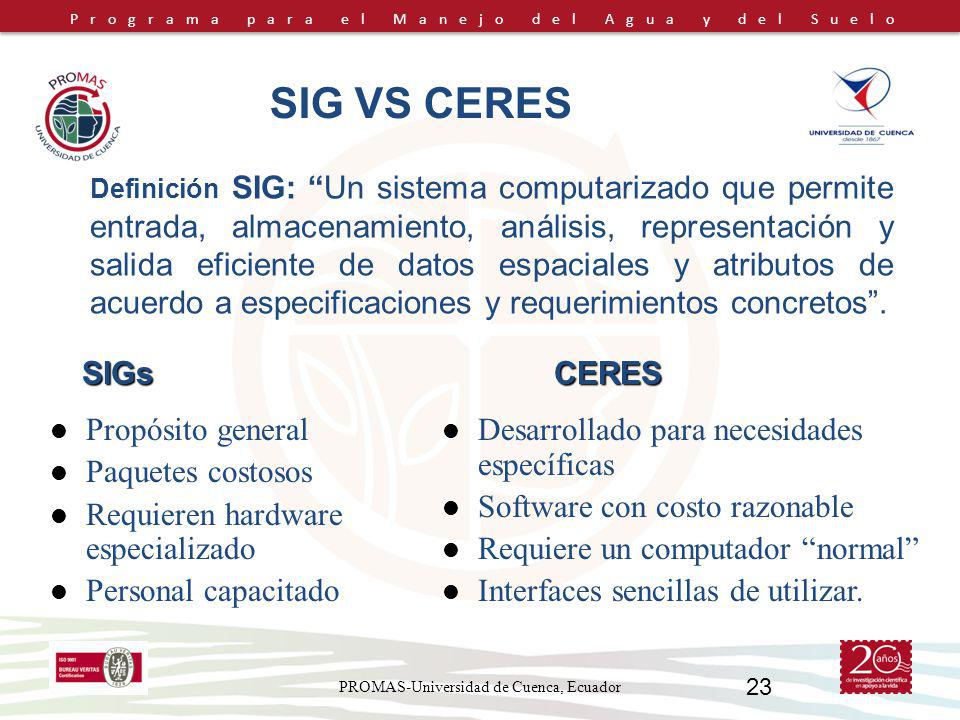

23 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 23 SIG VS CERES Definición SIG: Un sistema computarizado que permite entrada, almacenamiento, análisis, representación y salida eficiente de datos espaciales y atributos de acuerdo a especificaciones y requerimientos concretos. Propósito general Paquetes costosos Requieren hardware especializado Personal capacitado Desarrollado para necesidades específicas Software con costo razonable Requiere un computador normal Interfaces sencillas de utilizar. SIGsCERES

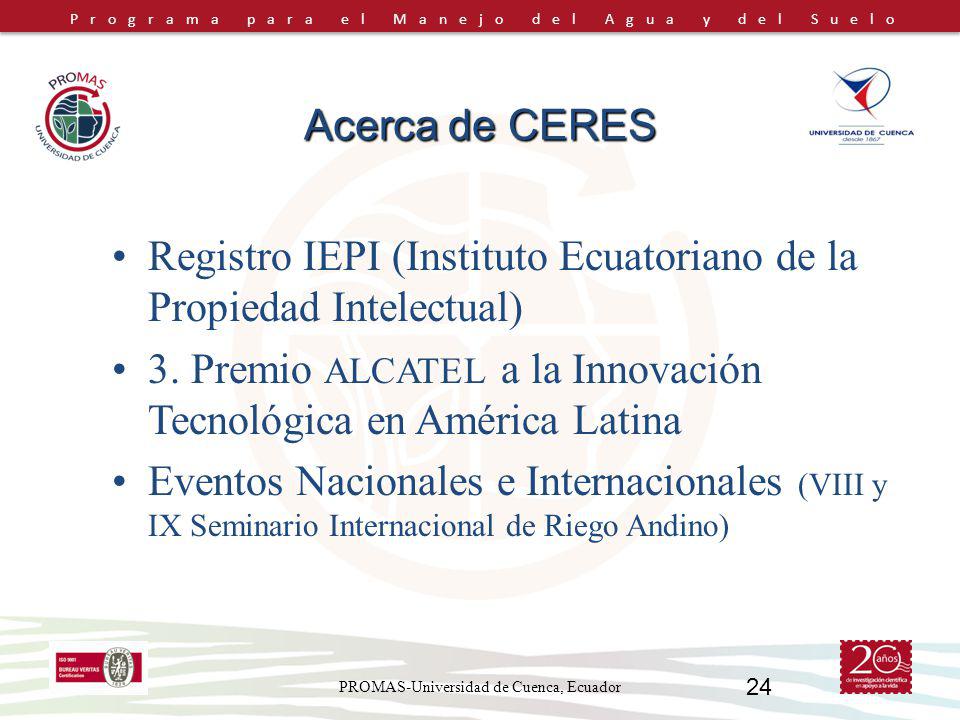

24 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 24 Acerca de CERES Registro IEPI (Instituto Ecuatoriano de la Propiedad Intelectual) 3. Premio ALCATEL a la Innovación Tecnológica en América Latina Eventos Nacionales e Internacionales (VIII y IX Seminario Internacional de Riego Andino)

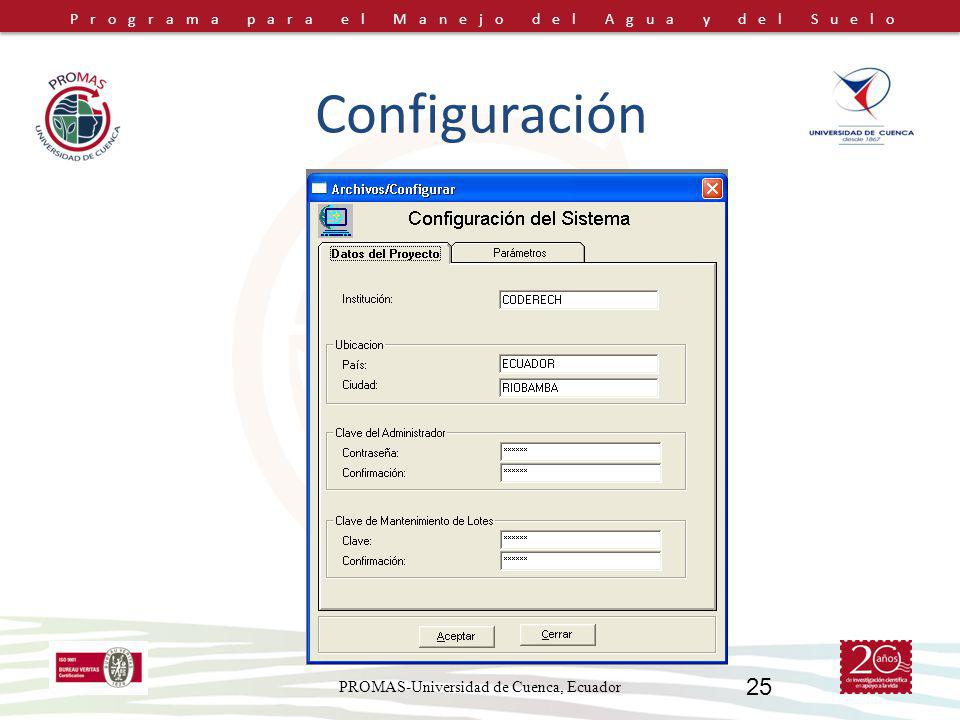

25 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 25 Configuración

26 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 26 Lotes o Parcelas

27 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 27 Importación, edición y visualización de cartografía

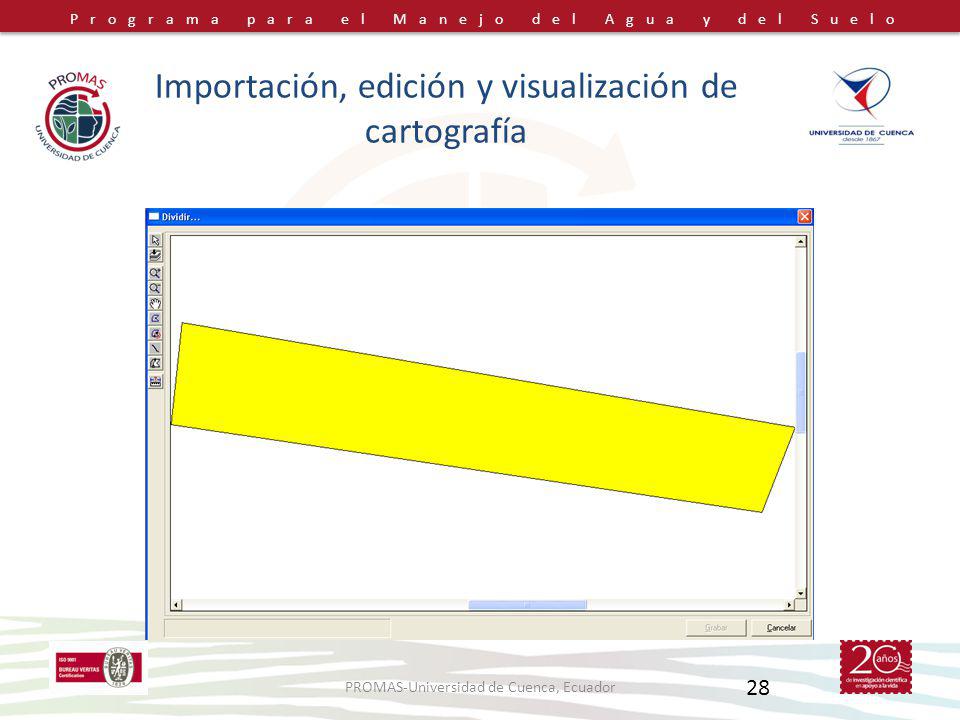

28 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 28 Importación, edición y visualización de cartografía

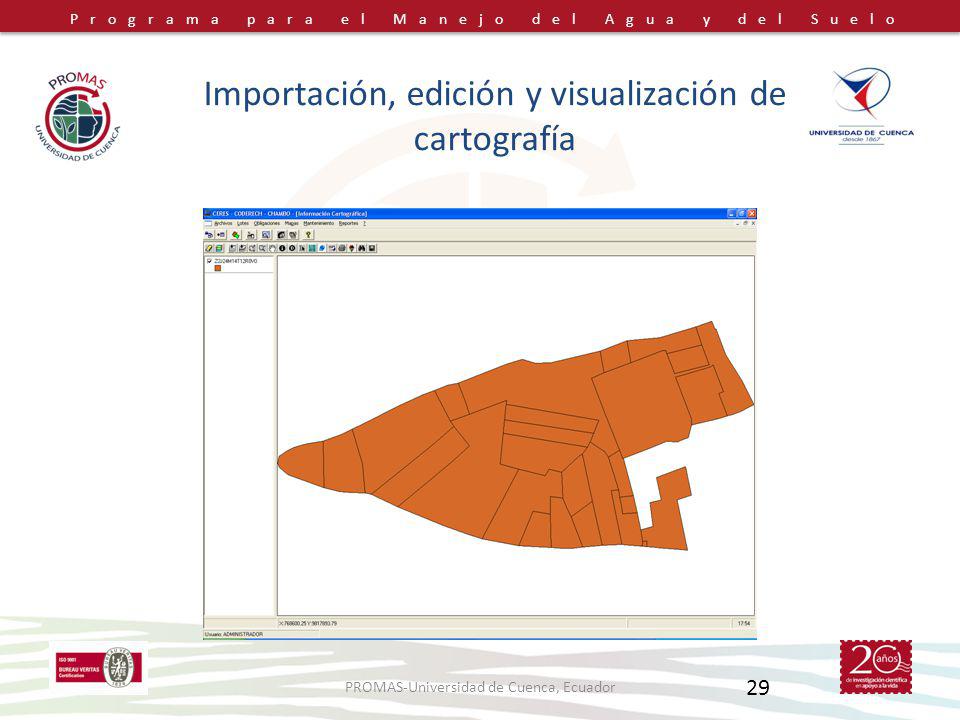

29 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 29 Importación, edición y visualización de cartografía

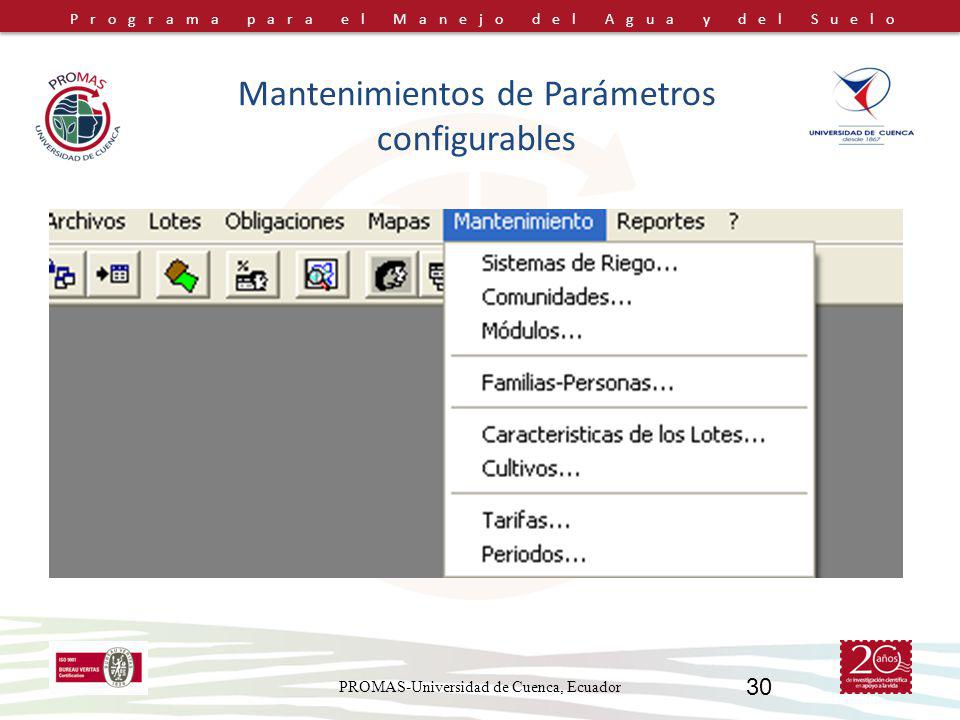

30 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 30 Mantenimientos de Parámetros configurables

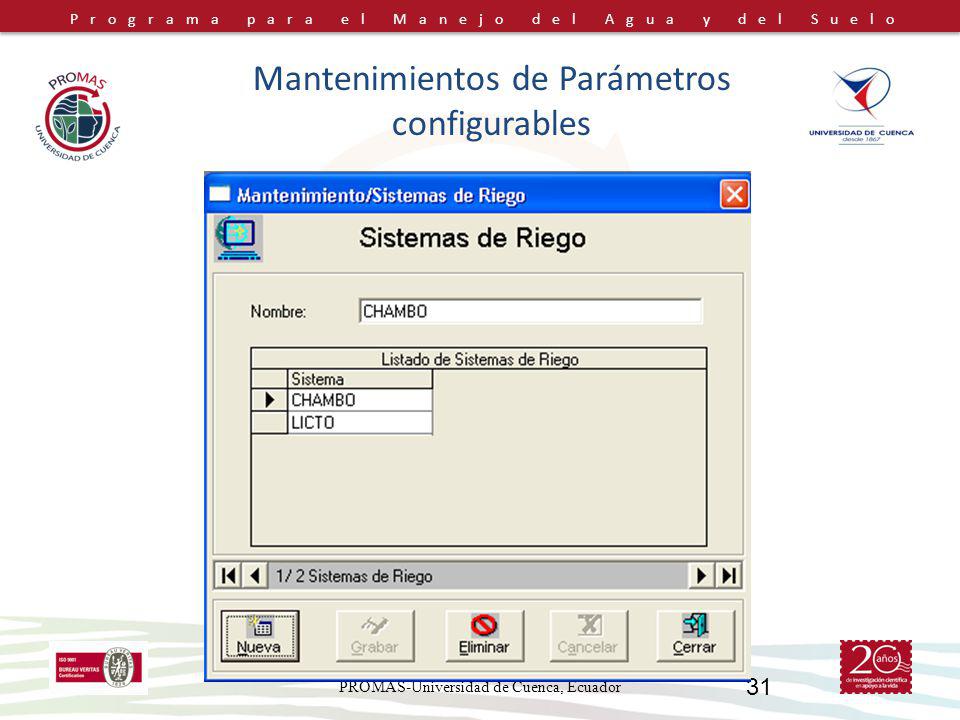

31 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 31 Mantenimientos de Parámetros configurables

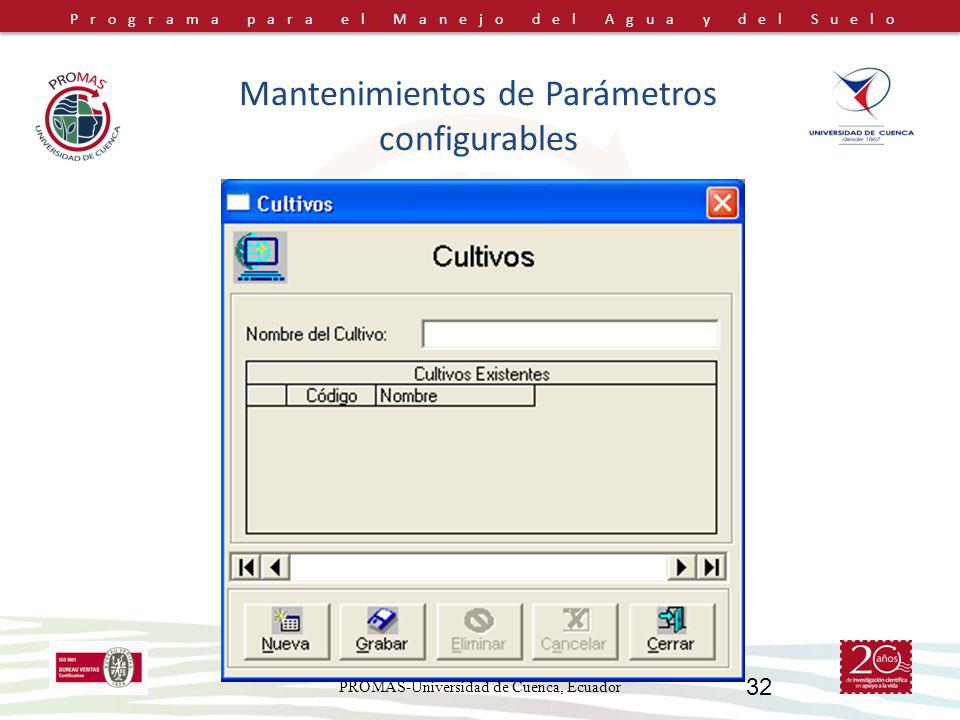

32 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 32 Mantenimientos de Parámetros configurables

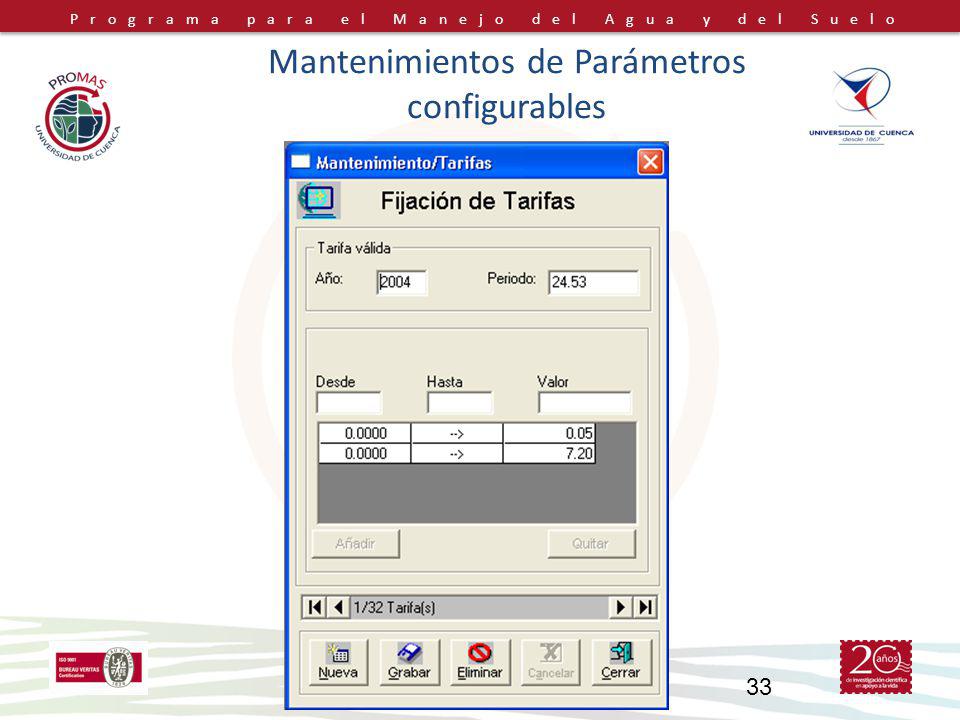

33 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 33 Mantenimientos de Parámetros configurables

34 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 34 Mantenimientos de Parámetros configurables

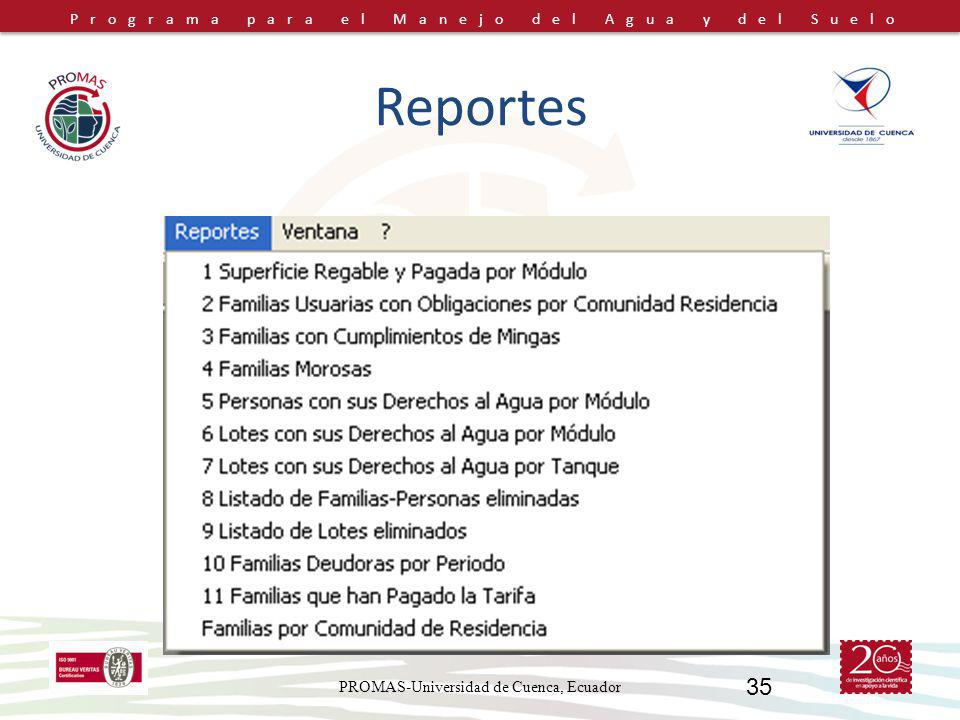

35 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 35 Reportes

36 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 36 Reportes

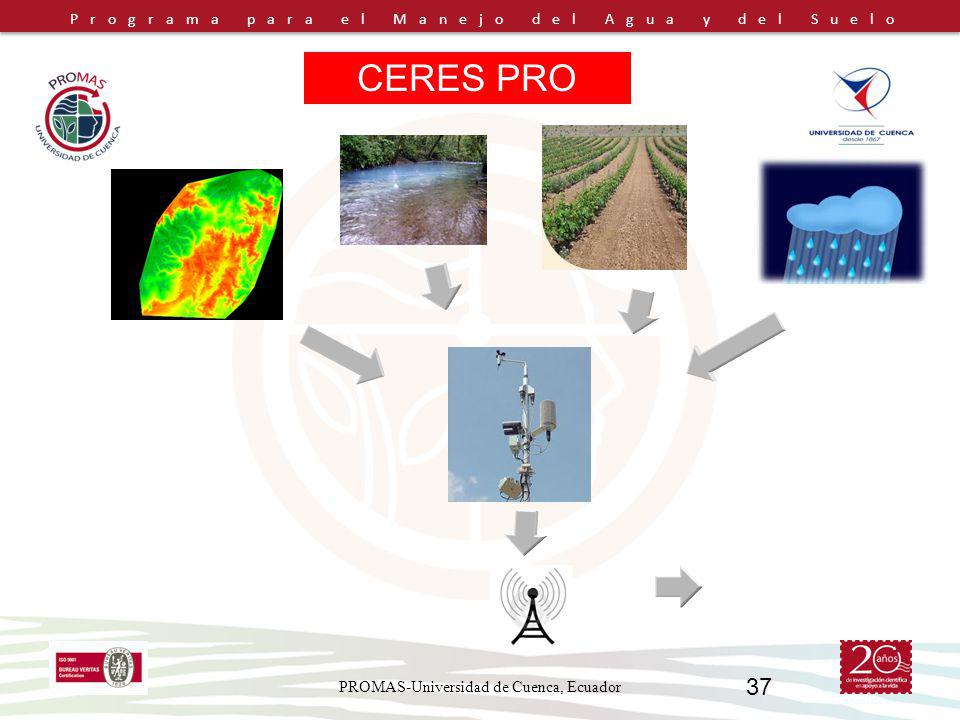

37 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 37 CERES PRO

38 Programa para el Manejo del Agua y del Suelo PROMAS-Universidad de Cuenca, Ecuador 38 CERES PRO MANEJO DE RIEGO Cuando Aplicar ? Cuanto Aplicar ?

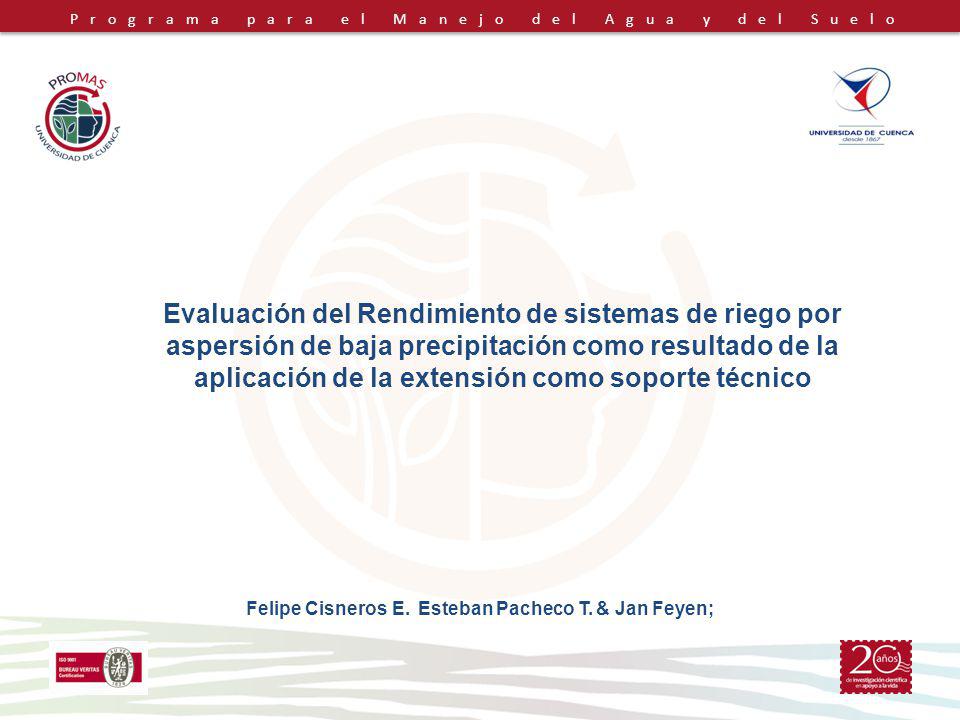

39 Programa para el Manejo del Agua y del Suelo Evaluación del Rendimiento de sistemas de riego por aspersión de baja precipitación como resultado de la aplicación de la extensión como soporte técnico Felipe Cisneros E. Esteban Pacheco T. & Jan Feyen;

40 Programa para el Manejo del Agua y del Suelo Complementación de la tabla de Keller determinación de las ratas de aplicación para altas pendientes Keller and Bliesner, 1990Cisneros et al., 2000

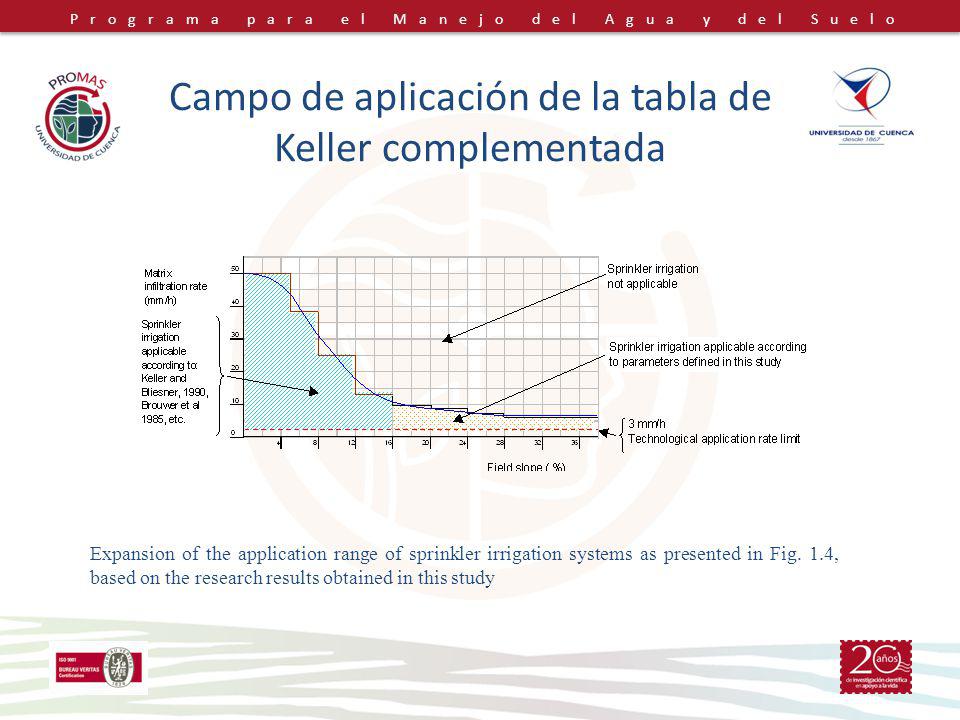

41 Programa para el Manejo del Agua y del Suelo Campo de aplicación de la tabla de Keller complementada Expansion of the application range of sprinkler irrigation systems as presented in Fig. 1.4, based on the research results obtained in this study

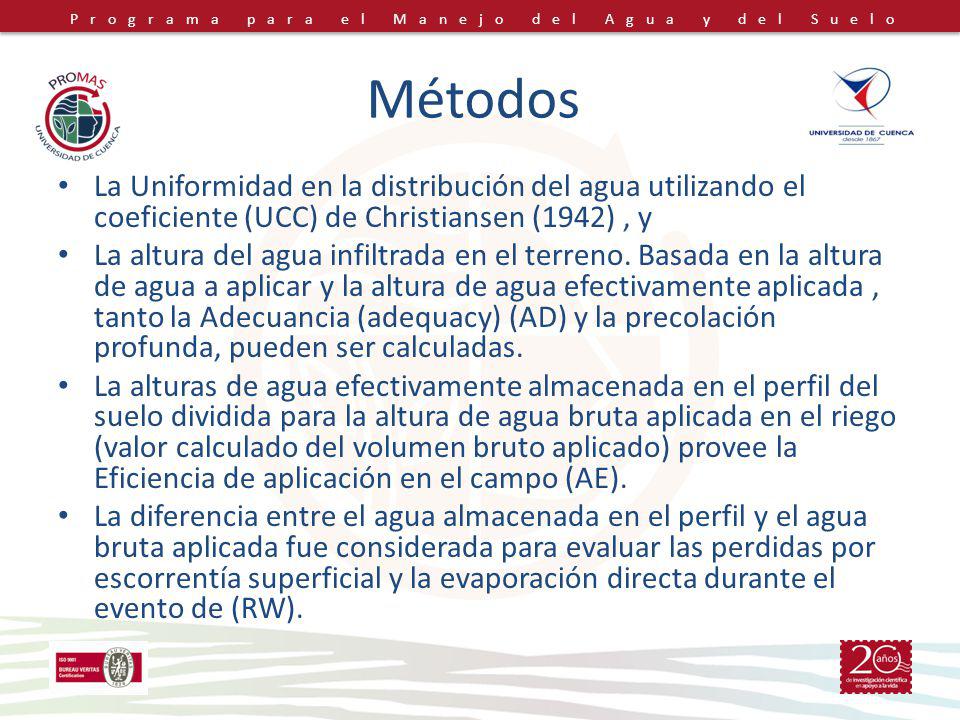

42 Programa para el Manejo del Agua y del Suelo Métodos La Uniformidad en la distribución del agua utilizando el coeficiente (UCC) de Christiansen (1942), y La altura del agua infiltrada en el terreno. Basada en la altura de agua a aplicar y la altura de agua efectivamente aplicada, tanto la Adecuancia (adequacy) (AD) y la precolación profunda, pueden ser calculadas. La alturas de agua efectivamente almacenada en el perfil del suelo dividida para la altura de agua bruta aplicada en el riego (valor calculado del volumen bruto aplicado) provee la Eficiencia de aplicación en el campo (AE). La diferencia entre el agua almacenada en el perfil y el agua bruta aplicada fue considerada para evaluar las perdidas por escorrentía superficial y la evaporación directa durante el evento de (RW).

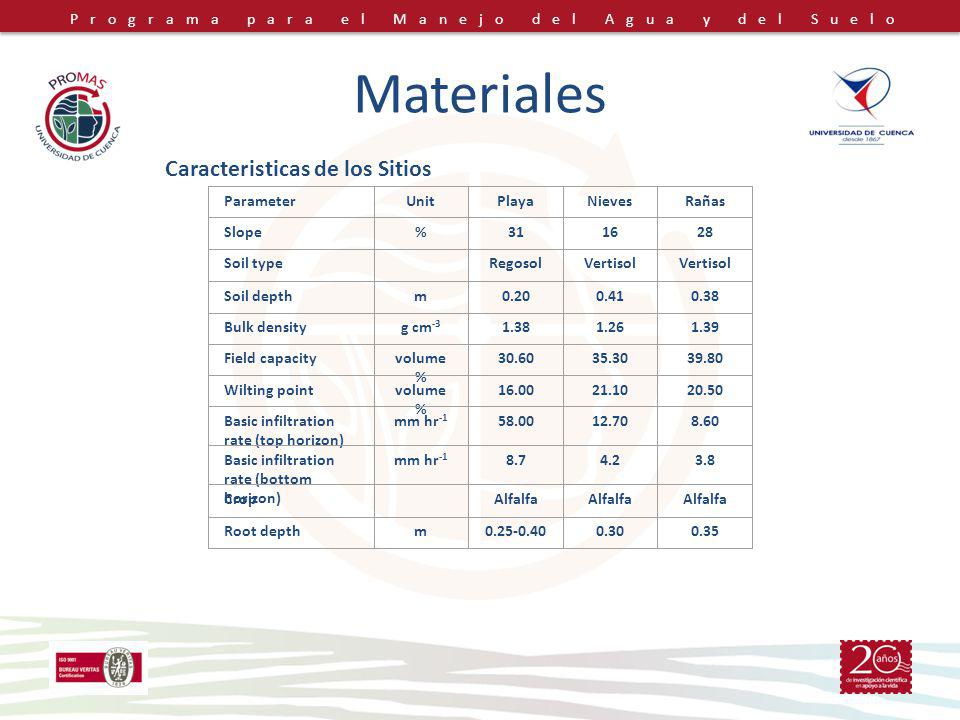

43 Programa para el Manejo del Agua y del Suelo Materiales ParameterUnitPlayaNievesRañas Slope% Soil type RegosolVertisol Soil depthm Bulk densityg cm Field capacityvolume % Wilting pointvolume % Basic infiltration rate (top horizon) mm hr Basic infiltration rate (bottom horizon) mm hr Crop Alfalfa Root depthm Caracteristicas de los Sitios

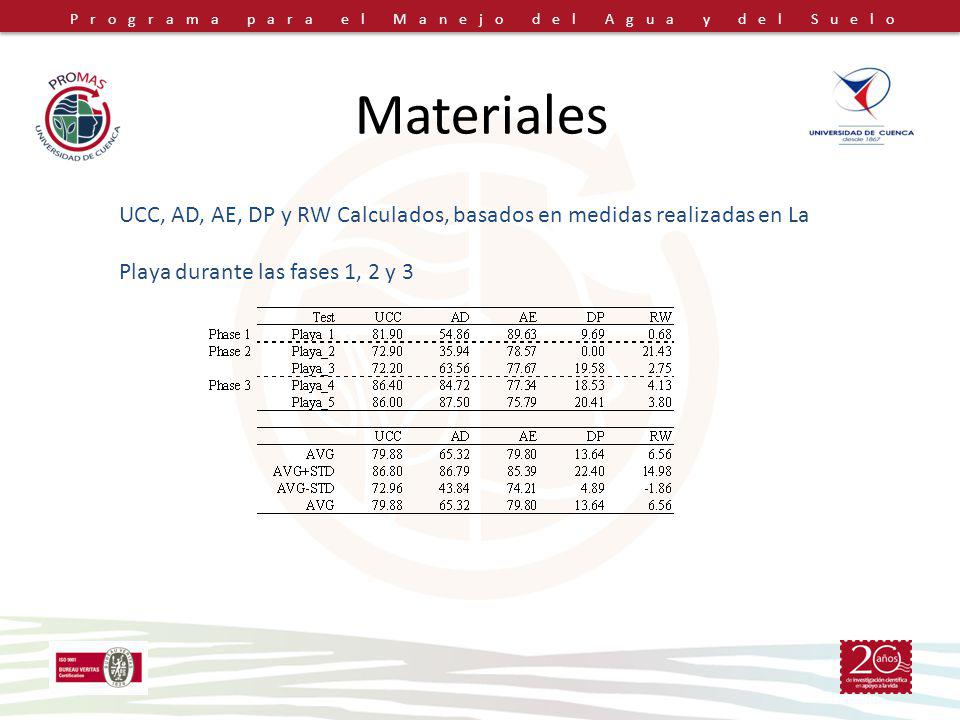

44 Programa para el Manejo del Agua y del Suelo Materiales UCC, AD, AE, DP y RW Calculados, basados en medidas realizadas en La Playa durante las fases 1, 2 y 3

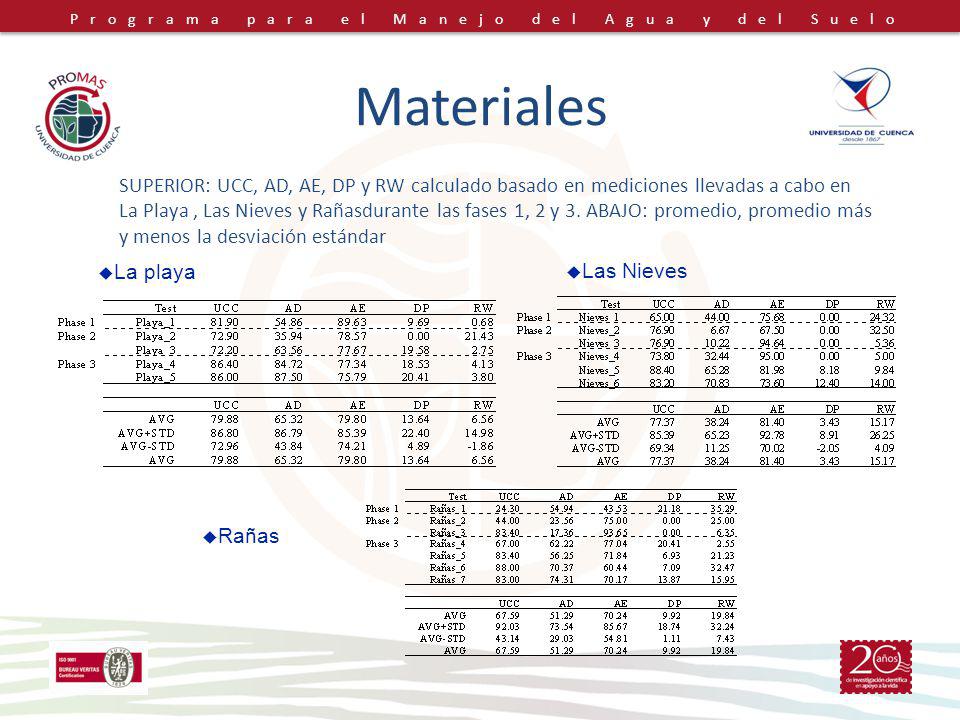

45 Programa para el Manejo del Agua y del Suelo Materiales SUPERIOR: UCC, AD, AE, DP y RW calculado basado en mediciones llevadas a cabo en La Playa, Las Nieves y Rañasdurante las fases 1, 2 y 3. ABAJO: promedio, promedio más y menos la desviación estándar La playa Las Nieves Rañas

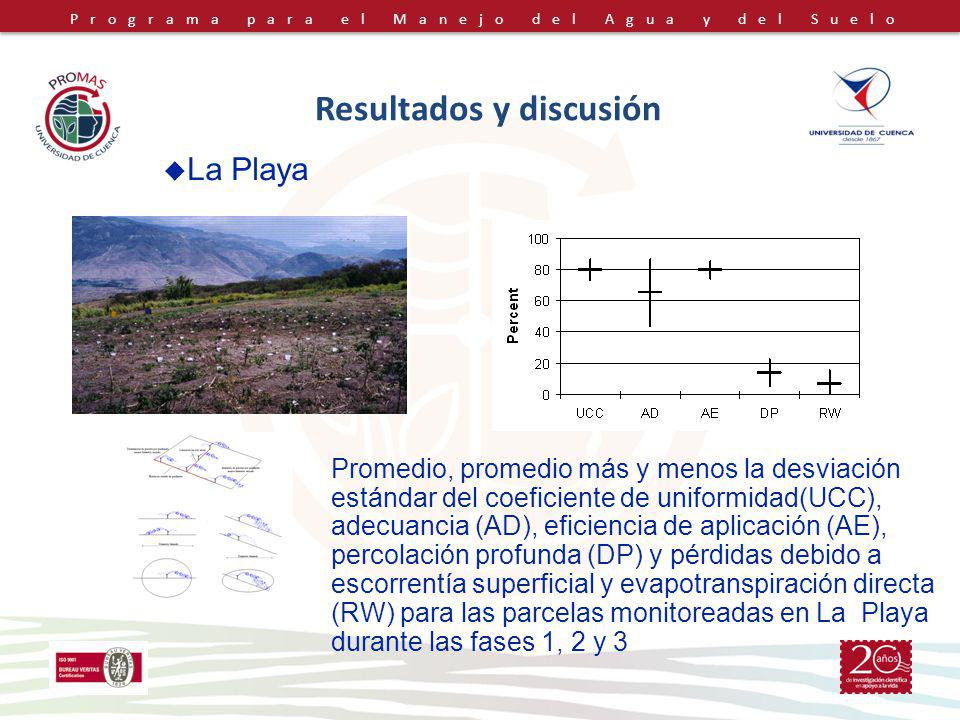

46 Programa para el Manejo del Agua y del Suelo Resultados y discusión Promedio, promedio más y menos la desviación estándar del coeficiente de uniformidad(UCC), adecuancia (AD), eficiencia de aplicación (AE), percolación profunda (DP) y pérdidas debido a escorrentía superficial y evapotranspiración directa (RW) para las parcelas monitoreadas en La Playa durante las fases 1, 2 y 3 La Playa

47 Programa para el Manejo del Agua y del Suelo Resultados y discusión Promedio, promedio más y menos la desviación estándar del coeficiente de uniformidad(UCC), adecuancia (AD), eficiencia de aplicación (AE), percolación profunda (DP) y pérdidas debido a escorrentía superficial y evapotranspiración directa (RW) para las parcelas monitoreadas en Las Nieves durante las fases 1, 2 y 3 Las Nieves

48 Programa para el Manejo del Agua y del Suelo Resultados y discusión Promedio, promedio más y menos la desviación estándar del coeficiente de uniformidad(UCC), adecuancia (AD), eficiencia de aplicación (AE), percolación profunda (DP) y pérdidas debido a escorrentía superficial y evapotranspiración directa (RW) para las parcelas monitoreadas en Rañas durante las fases 1, 2 y 3 3 Rañas

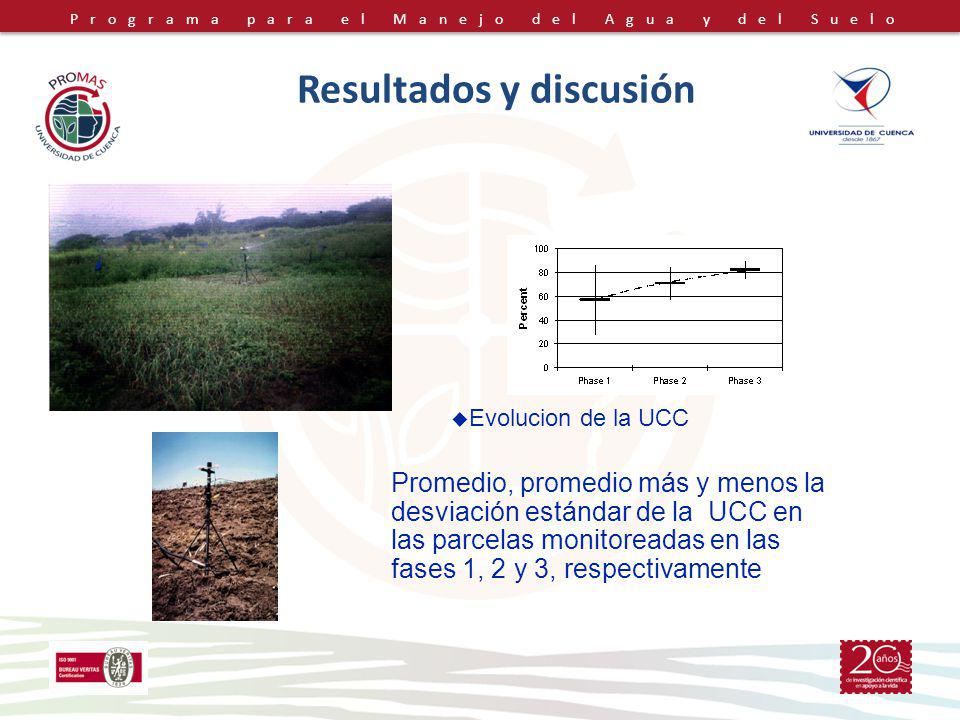

49 Programa para el Manejo del Agua y del Suelo Resultados y discusión Promedio, promedio más y menos la desviación estándar de la UCC en las parcelas monitoreadas en las fases 1, 2 y 3, respectivamente Evolucion de la UCC

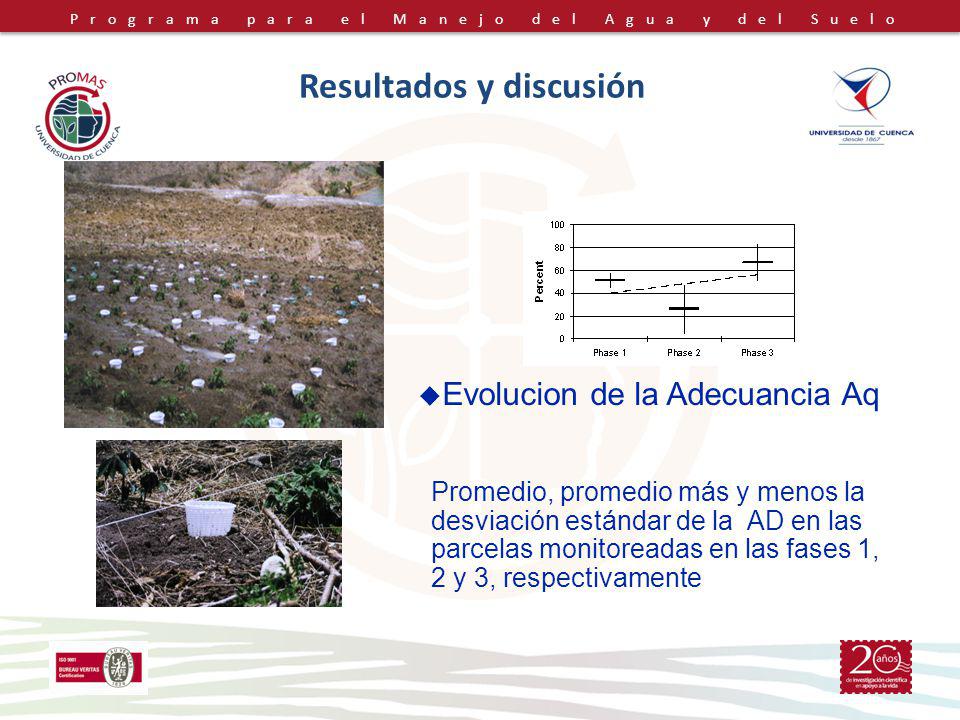

50 Programa para el Manejo del Agua y del Suelo Resultados y discusión Promedio, promedio más y menos la desviación estándar de la AD en las parcelas monitoreadas en las fases 1, 2 y 3, respectivamente Evolucion de la Adecuancia Aq

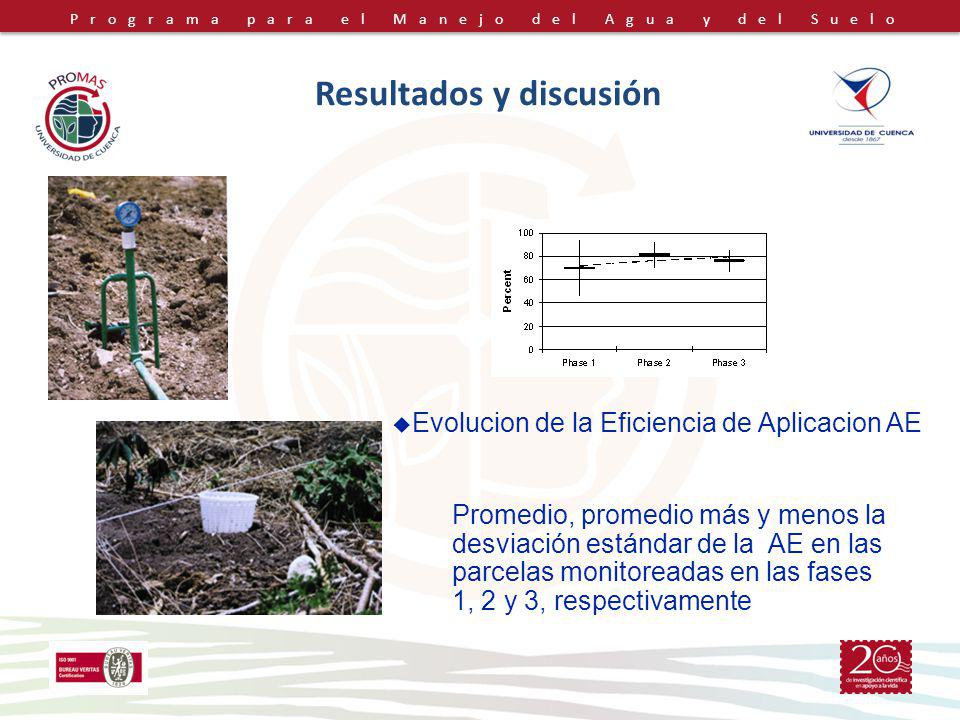

51 Programa para el Manejo del Agua y del Suelo Resultados y discusión Promedio, promedio más y menos la desviación estándar de la AE en las parcelas monitoreadas en las fases 1, 2 y 3, respectivamente Evolucion de la Eficiencia de Aplicacion AE

52 Programa para el Manejo del Agua y del Suelo Resultados y discusión Promedio, promedio más y menos la desviación estándar de la DP en las parcelas monitoreadas en las fases 1, 2 y 3, respectivamente Evolucion de la Percolacion profunda DP

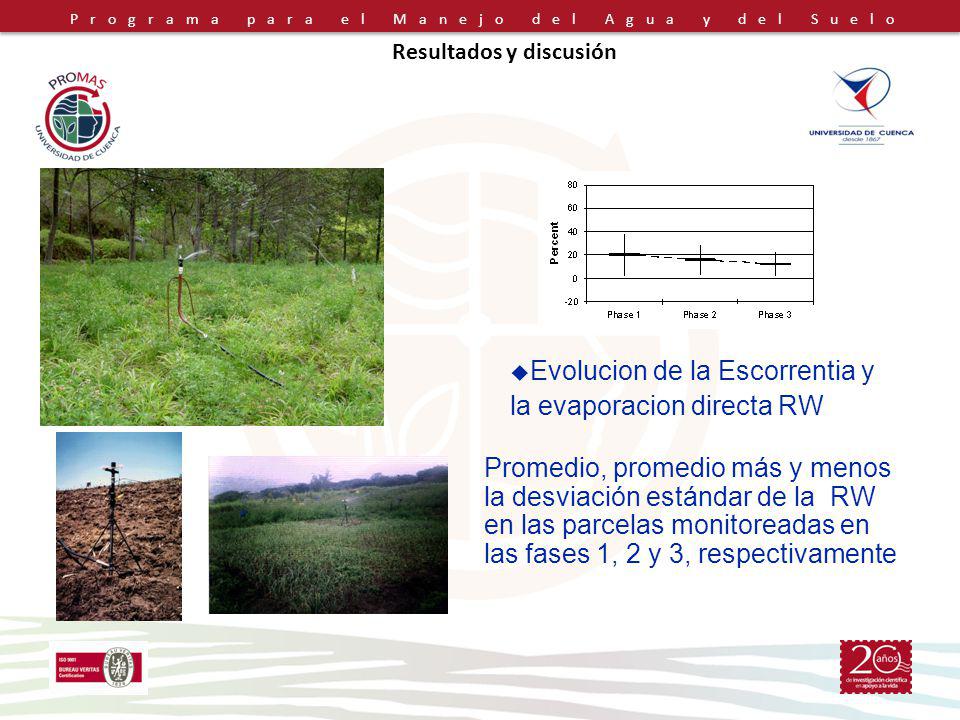

53 Programa para el Manejo del Agua y del Suelo Resultados y discusión Promedio, promedio más y menos la desviación estándar de la RW en las parcelas monitoreadas en las fases 1, 2 y 3, respectivamente Evolucion de la Escorrentia y la evaporacion directa RW

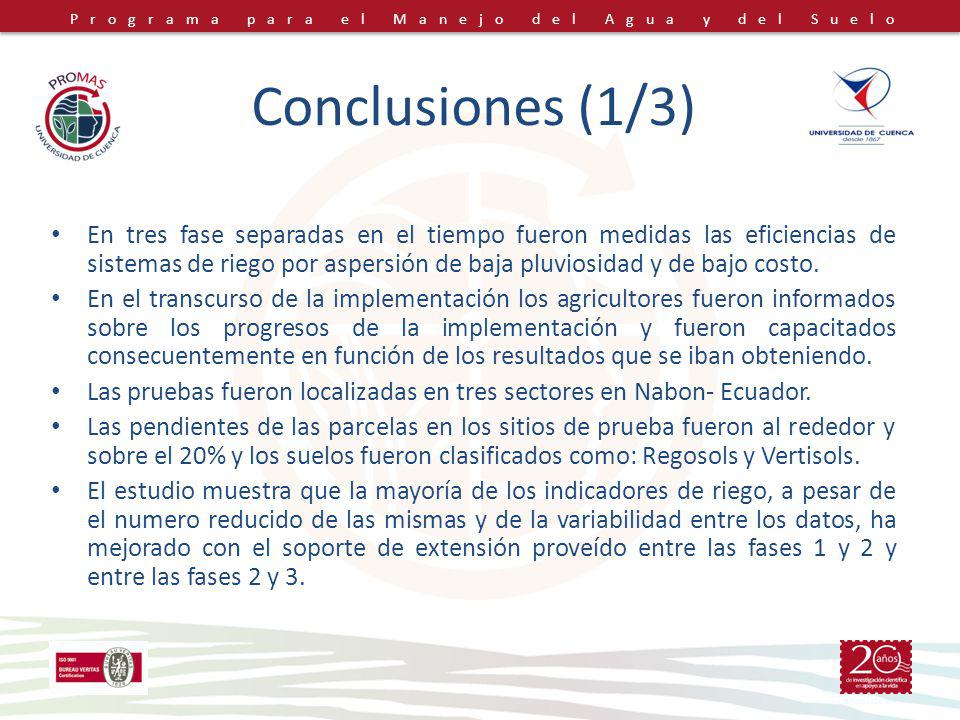

54 Programa para el Manejo del Agua y del Suelo Conclusiones (1/3) En tres fase separadas en el tiempo fueron medidas las eficiencias de sistemas de riego por aspersión de baja pluviosidad y de bajo costo. En el transcurso de la implementación los agricultores fueron informados sobre los progresos de la implementación y fueron capacitados consecuentemente en función de los resultados que se iban obteniendo. Las pruebas fueron localizadas en tres sectores en Nabon- Ecuador. Las pendientes de las parcelas en los sitios de prueba fueron al rededor y sobre el 20% y los suelos fueron clasificados como: Regosols y Vertisols. El estudio muestra que la mayoría de los indicadores de riego, a pesar de el numero reducido de las mismas y de la variabilidad entre los datos, ha mejorado con el soporte de extensión proveído entre las fases 1 y 2 y entre las fases 2 y 3.

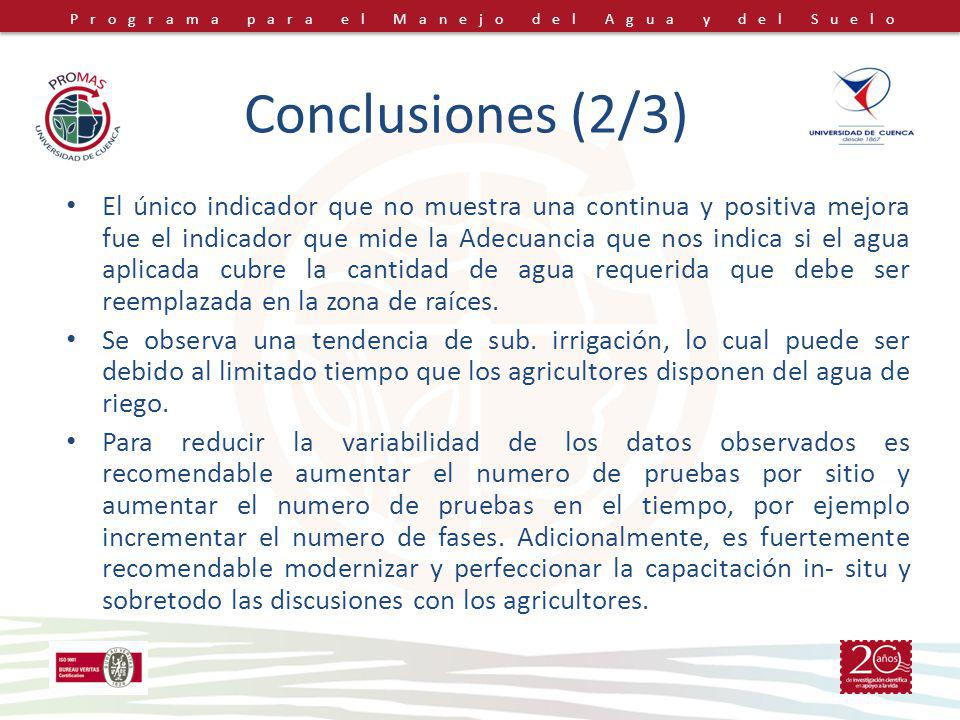

55 Programa para el Manejo del Agua y del Suelo Conclusiones (2/3) El único indicador que no muestra una continua y positiva mejora fue el indicador que mide la Adecuancia que nos indica si el agua aplicada cubre la cantidad de agua requerida que debe ser reemplazada en la zona de raíces. Se observa una tendencia de sub. irrigación, lo cual puede ser debido al limitado tiempo que los agricultores disponen del agua de riego. Para reducir la variabilidad de los datos observados es recomendable aumentar el numero de pruebas por sitio y aumentar el numero de pruebas en el tiempo, por ejemplo incrementar el numero de fases. Adicionalmente, es fuertemente recomendable modernizar y perfeccionar la capacitación in- situ y sobretodo las discusiones con los agricultores.

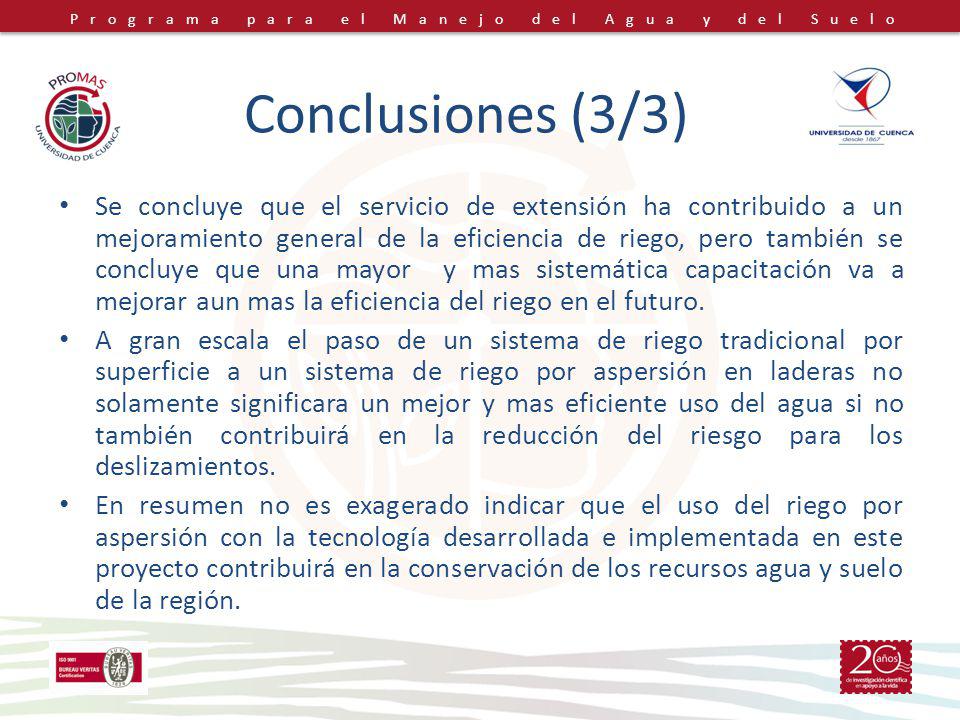

56 Programa para el Manejo del Agua y del Suelo Conclusiones (3/3) Se concluye que el servicio de extensión ha contribuido a un mejoramiento general de la eficiencia de riego, pero también se concluye que una mayor y mas sistemática capacitación va a mejorar aun mas la eficiencia del riego en el futuro. A gran escala el paso de un sistema de riego tradicional por superficie a un sistema de riego por aspersión en laderas no solamente significara un mejor y mas eficiente uso del agua si no también contribuirá en la reducción del riesgo para los deslizamientos. En resumen no es exagerado indicar que el uso del riego por aspersión con la tecnología desarrollada e implementada en este proyecto contribuirá en la conservación de los recursos agua y suelo de la región.

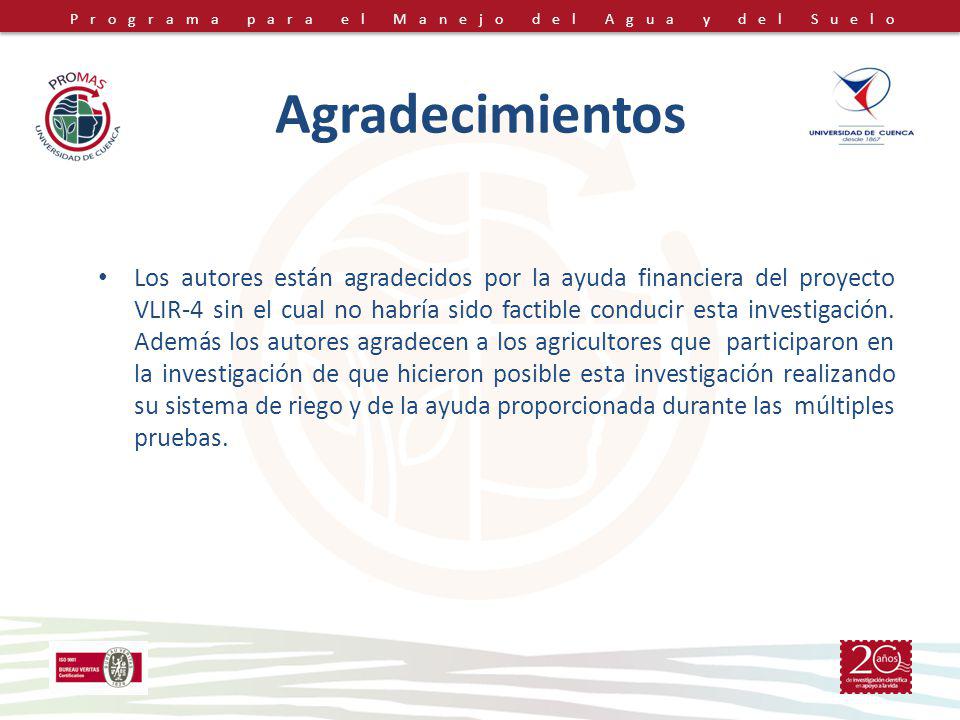

57 Programa para el Manejo del Agua y del Suelo Agradecimientos Los autores están agradecidos por la ayuda financiera del proyecto VLIR-4 sin el cual no habría sido factible conducir esta investigación. Además los autores agradecen a los agricultores que participaron en la investigación de que hicieron posible esta investigación realizando su sistema de riego y de la ayuda proporcionada durante las múltiples pruebas.

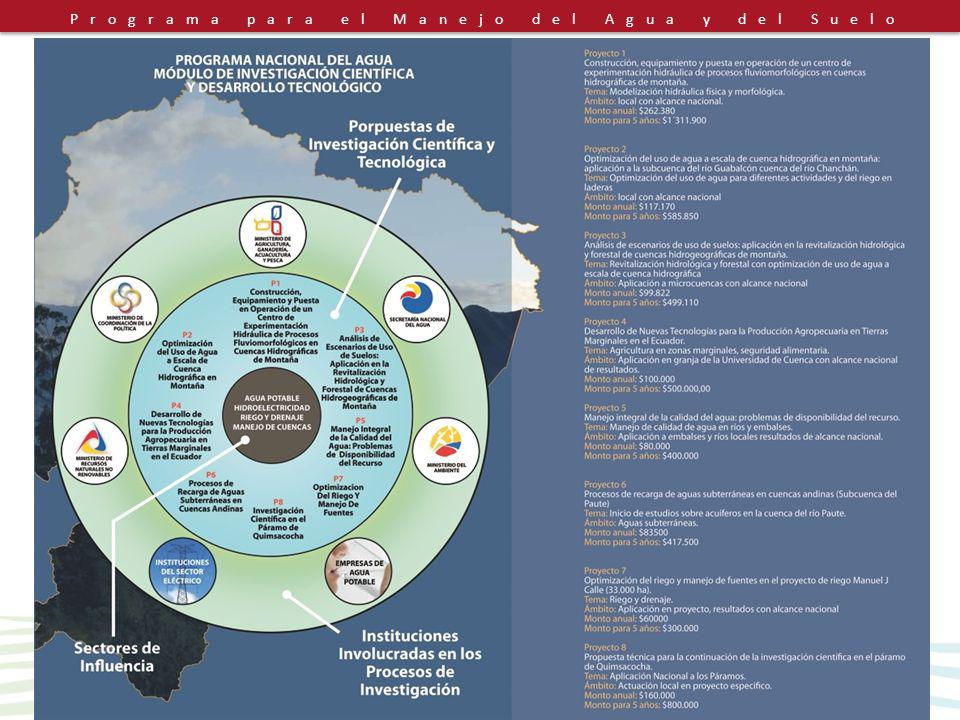

58 Programa para el Manejo del Agua y del Suelo Programa de investigación científica propuesto para los próximos años

59 Programa para el Manejo del Agua y del Suelo

60

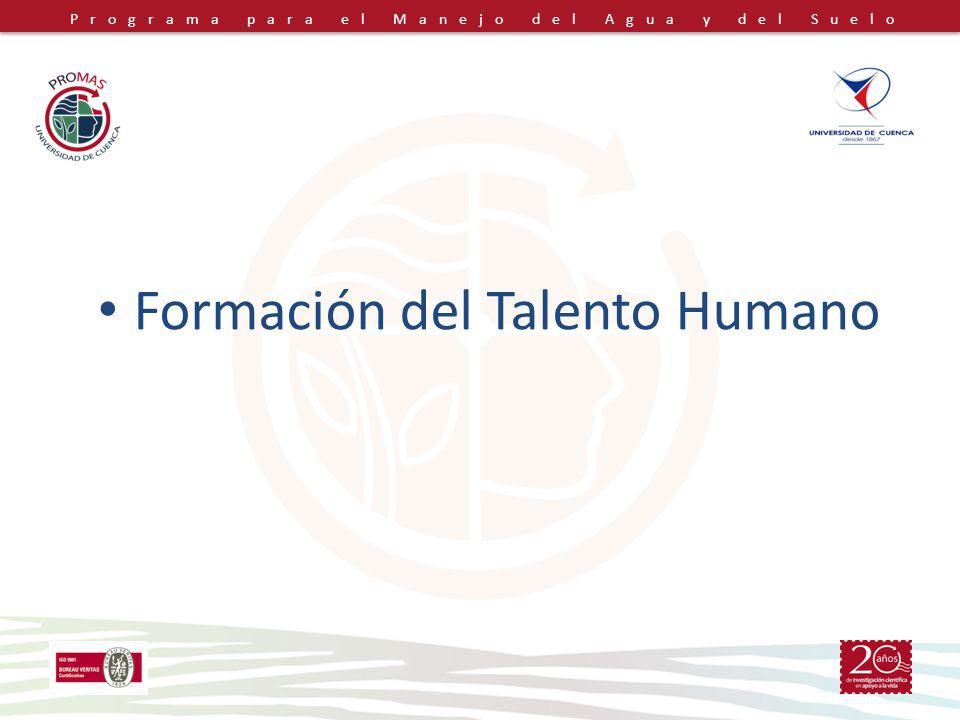

61 Formación del Talento Humano

62 Programa para el Manejo del Agua y del Suelo Maestría de Ciencias en Manejo y Conservación del agua y del suelo – 3 promociones terminadas con 26 MSc graduados NETWORK UNIVERSITY COOPERATION VLIR - ESPOL – Nuevo programa del VLIR – Se forma una red de 4 Universidades: ESPOL EPN UTN U Cuenca Programa para la formación de Talento Humano
