Propuesta de Tesis Vera Olivera, David Carlos Marín Rosales, Nicolae Harry Seminario de Tesis I Método de Reconocimiento de texto impreso a partir de imágenes.

Presentaciones similares


Presentación del tema: "Propuesta de Tesis Vera Olivera, David Carlos Marín Rosales, Nicolae Harry Seminario de Tesis I Método de Reconocimiento de texto impreso a partir de imágenes."— Transcripción de la presentación:

1 Propuesta de Tesis Vera Olivera, David Carlos Marín Rosales, Nicolae Harry Seminario de Tesis I Método de Reconocimiento de texto impreso a partir de imágenes de mapa de bits mediante Repositorios de Clasificación y Aprendizaje 4 Noviembre 2006

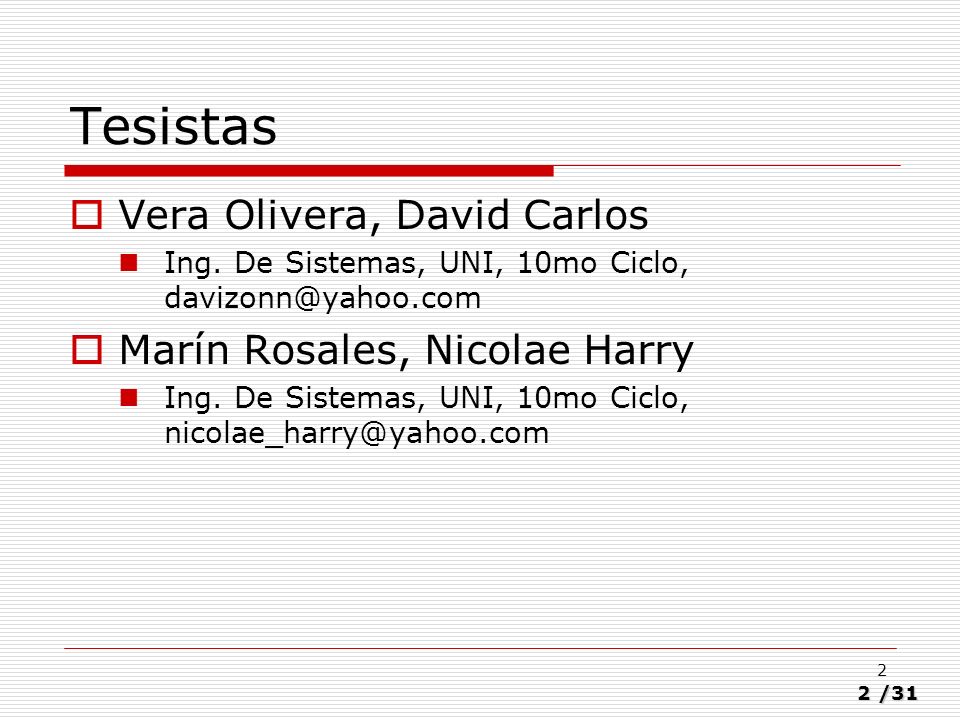

2 2/31 2 Tesistas Vera Olivera, David Carlos Ing. De Sistemas, UNI, 10mo Ciclo, Marín Rosales, Nicolae Harry Ing. De Sistemas, UNI, 10mo Ciclo,

3 3/31 3 PROPUESTA

4 4/31 4 Título Método de Reconocimiento de texto impreso a partir de imágenes de mapa de bits mediante Repositorios de Clasificación y Aprendizaje

5 5/31 5 JUSTIFICACIÓN Actualmente los algoritmos no pueden identificar eficazmente los tipos y tamaños de letras de aquellas regiones de texto que padecen de escasa resolución y cierta presencia de ruido en las imágenes de mapa de bits. Este método presentará una innovación en términos de análisis por incorporar métodos de aprendizaje y no solamente métodos clásicos de reconocimiento de texto basados en la comparación directa con patrones de tipos y tamaños de letra.

6 6/31 6 Ámbito de la investigación Se tendrá en cuenta todas las imágenes de mapa de bits que resulten del proceso de digitalización (Scanner) a partir de imágenes impresas en un medio físico, particularmente papel.

7 7/31 7 El Problema Dentro de los sistemas de reconocimiento de texto clásicos, existe una necesidad de reconocimiento dinámico, un sistema de reconocimiento que cuente con un modulo de aprendizaje. Capítulo 2 de Sampieri

8 8/31 8 Objetivo General Disminuir el nivel de error de reconocimiento de texto de los métodos clásticos OCR, de tal manera que a pesar de los altos niveles de ruido y baja resolución la eficiencia del sistema no baje del 50%. Capítulo 2 de Sampieri

9 9/31 9 Objetivos Específico Revisar las distintas técnicas existentes de reconocimiento de texto y caracteres. Establecer un método idóneo de reconocimiento de texto basado en el entrenamiento de ciertas plantillas. Implementar el método apoyado en diversas técnicas de análisis de regiones de texto junto con repositorios de plantillas entrenables. Capítulo 2 de Sampieri

10 10/31 10 Antecedentes SHUNJI MORI, CHING (1992), revisión histórica del desarrollo e investigación del Reconocimiento Óptico de Caracteres (OCR) GEORGE NAGY (2000), Investigación acerca del análisis de imágenes y texto en documentos digitalizados. Capítulo 3 de Sampieri

11 11/31 11 METODOLOGIA DE LA INVESTIGACION

12 12/31 12 Tipo de Investigación Tipo de Diseño Experimental Experimental Capítulo 6 de SampieriCapítulo 4 de Sampieri

13 13/31 13 DISEÑO DEL EXPERIMENTO

14 14/31 14 Diseño Experimental Porque se establece manipulación de una variable experimental no comprobada, en condiciones rigurosamente controladas, con el fin de describir de que modo o por qué causa se produce una situación o acontecimiento particular. En este caso, el de los distintos tamaños y tipos de fuentes cuando se presentan en las regiones de texto con distintas resoluciones y niveles de ruido.

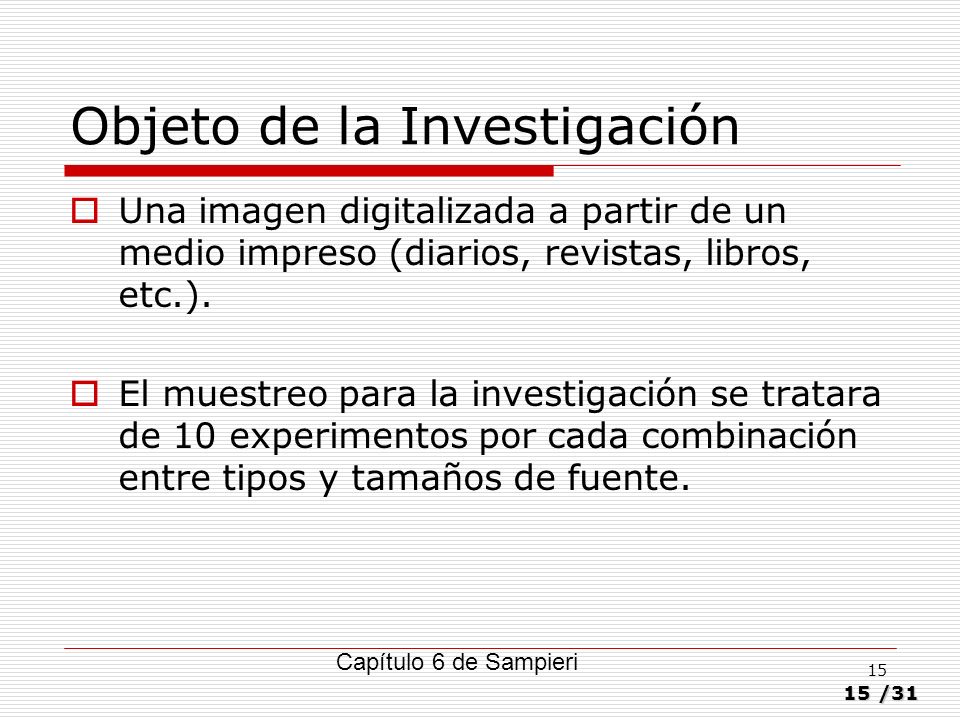

15 15/31 15 Objeto de la Investigación Una imagen digitalizada a partir de un medio impreso (diarios, revistas, libros, etc.). El muestreo para la investigación se tratara de 10 experimentos por cada combinación entre tipos y tamaños de fuente. Capítulo 6 de Sampieri

16 16/31 16 Población Todos lo tipos de fuente de texto, utilizados frecuentemente en medios impresos (revistas, diarios, libros). Todos los tamaños de fuente de texto, utilizados con frecuencia en los medios impresos (revistas, diarios, libros).

17 17/31 17 Muestra Se tomara el 10% de los tipos de fuente mas usados en los medios de texto impresos. Se tomara el 10% de los tamaños de fuente mas usados en los medios de texto impresos. Se realizara 10 experimentos por cada combinación entre tipo de fuente y tamaño de fuente entre los valores del diseño muestral.

18 18/31 18 Variables Variables independientes: Regiones de Texto. Grupos de Tamaño de fuente. Grupos Tipo de fuente. Estado de Región (Tipo + Tamaño de fuente). Nivel de ruido en imágenes. Separación de caracteres. Nivel de resolución. Nivel de Grises. EXPERIMENTOEXPERIMENTO Variables dependientes: éxito = (1 – error) es comúnmente usado para determinar la efectividad un clasificador: Instrumento de medición No se diseña una encuesta Los datos se extraen desde la imagen digitalizada mediante: - Adquisición y Binarización - Fragmentación de la imagen. - Adelgazamiento de las componentes. - Comparación de patrones Instrumento de medición No se diseña una encuesta para registrar los datos. Se diseña un algoritmo para extraer el error de cada experimento.

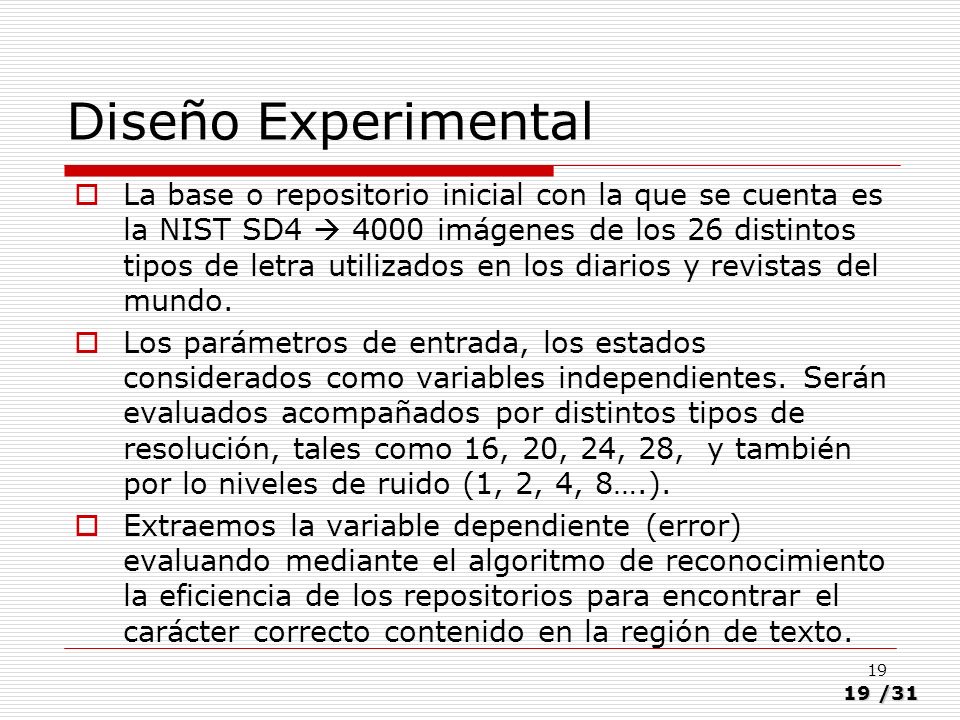

19 19/31 19 Diseño Experimental La base o repositorio inicial con la que se cuenta es la NIST SD imágenes de los 26 distintos tipos de letra utilizados en los diarios y revistas del mundo. Los parámetros de entrada, los estados considerados como variables independientes. Serán evaluados acompañados por distintos tipos de resolución, tales como 16, 20, 24, 28, y también por lo niveles de ruido (1, 2, 4, 8….). Extraemos la variable dependiente (error) evaluando mediante el algoritmo de reconocimiento la eficiencia de los repositorios para encontrar el carácter correcto contenido en la región de texto.

20 20/31 20

21 21/31 21 Procedimiento Experimental

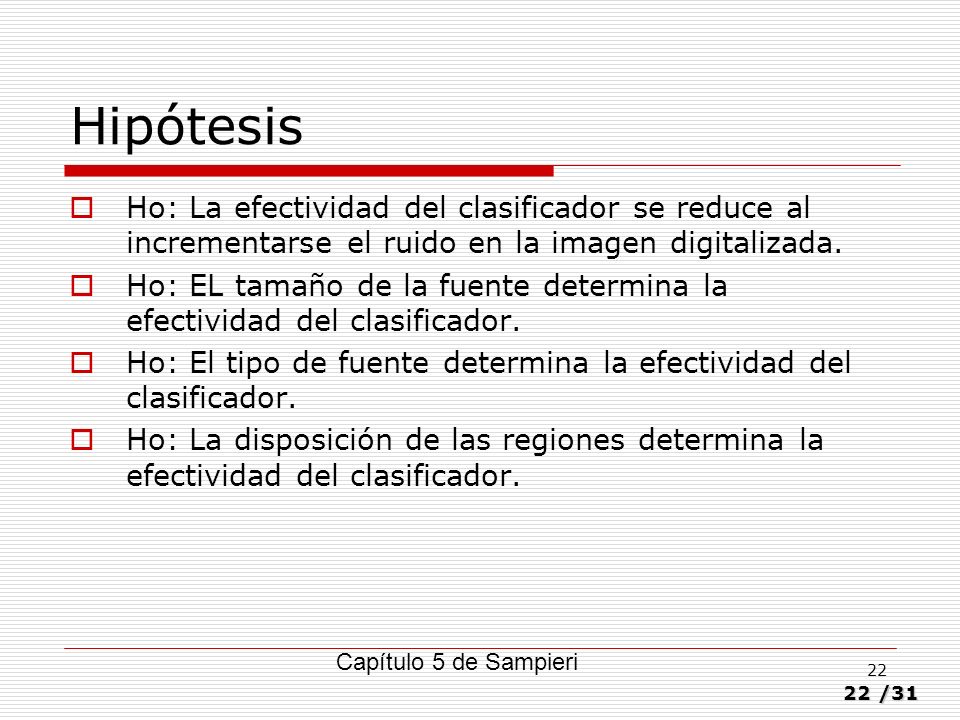

22 22/31 22 Hipótesis Ho: La efectividad del clasificador se reduce al incrementarse el ruido en la imagen digitalizada. Ho: EL tamaño de la fuente determina la efectividad del clasificador. Ho: El tipo de fuente determina la efectividad del clasificador. Ho: La disposición de las regiones determina la efectividad del clasificador. Capítulo 5 de Sampieri

23 23/31 23

24 24/31 24 MODELO DE SOLUCION

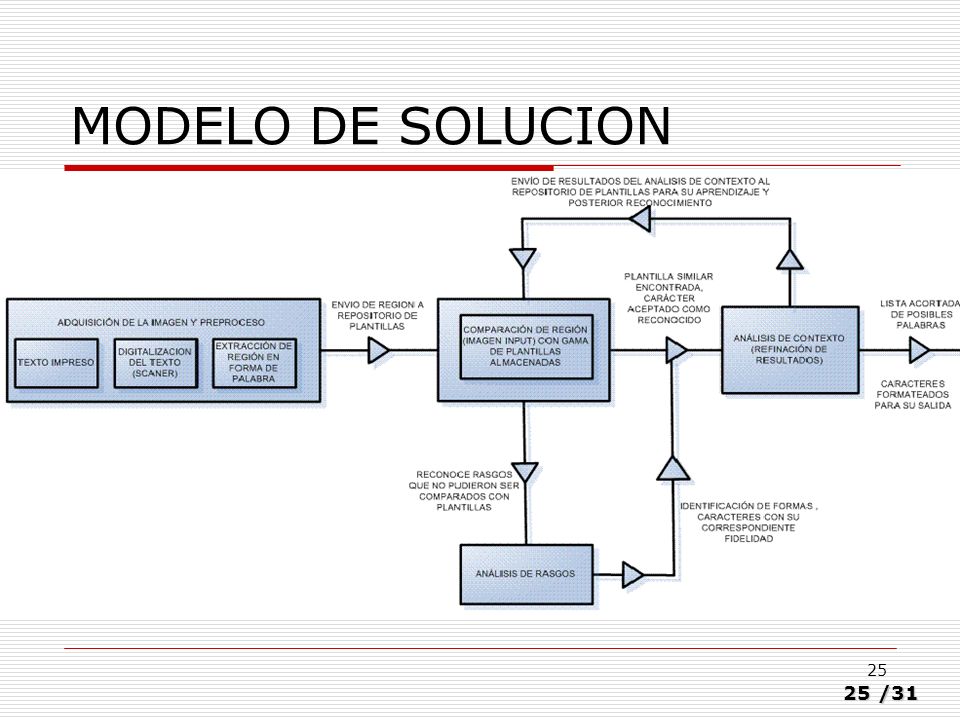

25 25/31 25 MODELO DE SOLUCION

26 26/31 26 PLANIFICACION

27 27/31 27 CRONOGRAMA DE TRABAJO

28 28/31 28 PRESUPUESTO DE LA INVESTIGACION

29 29/31 29 CONCLUSIONES

30 30/31 30 CONCLUSIONES Y RECOMENDACIONES Podemos decir que, con este trabajo se pretende desarrollar un sistema tipo software que permita trabajar con imágenes reales de documentos y que realice una primera aproximación al proceso del reconocimiento del texto incluido en tales documentos utilizando la tecnología de las redes neuronales.

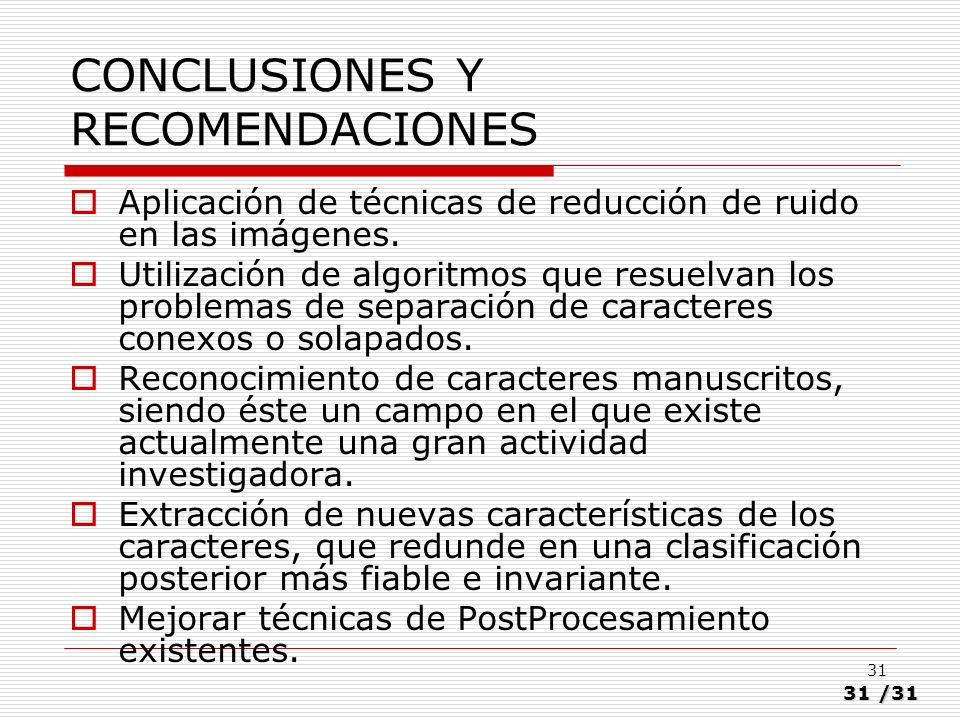

31 31/31 31 Aplicación de técnicas de reducción de ruido en las imágenes. Utilización de algoritmos que resuelvan los problemas de separación de caracteres conexos o solapados. Reconocimiento de caracteres manuscritos, siendo éste un campo en el que existe actualmente una gran actividad investigadora. Extracción de nuevas características de los caracteres, que redunde en una clasificación posterior más fiable e invariante. Mejorar técnicas de PostProcesamiento existentes. CONCLUSIONES Y RECOMENDACIONES
