Presentación del tema: "DESCOMPOSICION RECTANGULAR DE UN VECTOR ¿Qué es una descomposición rectangular?"— Transcripción de la presentación:

1

2 DESCOMPOSICION RECTANGULAR DE UN VECTOR

3 ¿Qué es una descomposición rectangular?

4 DESCOMPOSICION RECTANGULAR DE UN VECTOR Es la representación de un vector en función de otros vectores sobre dos direcciones mutuamente perpendiculares.

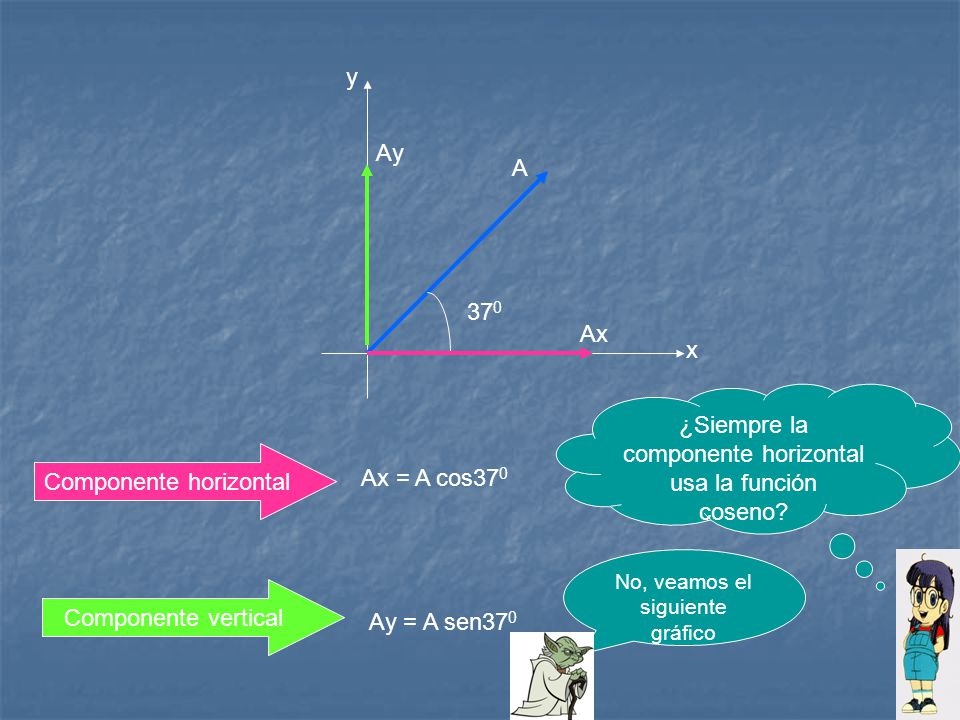

5 y x A 37 0 Ay Ax Ax = A cos37 0 Ay = A sen37 0 Componente horizontal Componente vertical ¿Siempre la componente horizontal usa la función coseno? No, veamos el siguiente gráfico

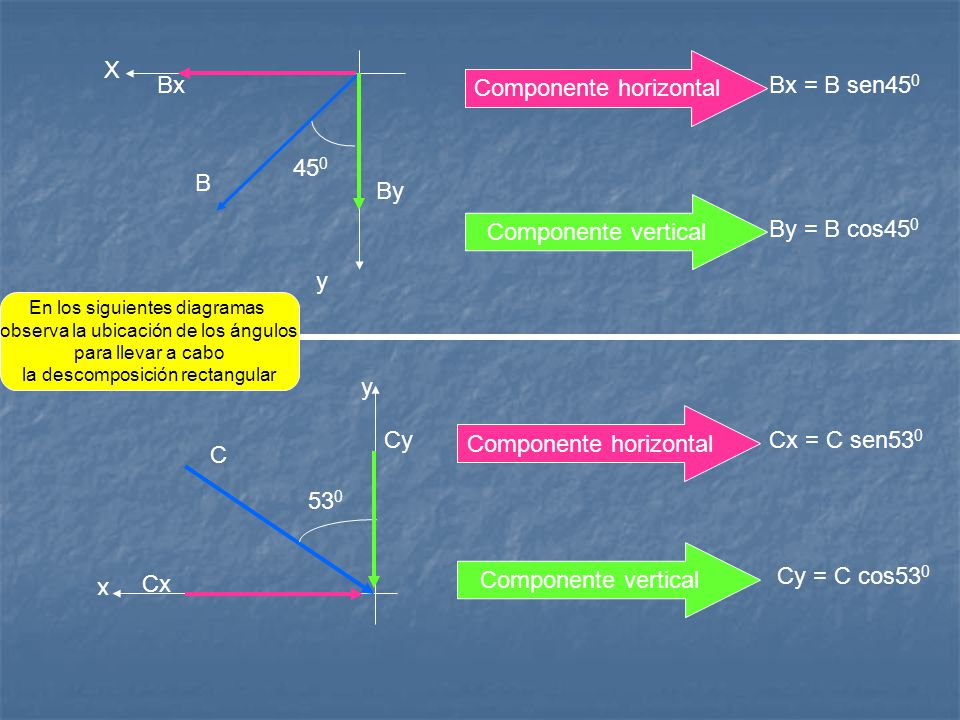

6 X y x B By Bx y C Cx Cy Componente horizontal Componente vertical Componente horizontal Componente vertical Bx = B sen45 0 By = B cos45 0 Cx = C sen53 0 Cy = C cos53 0 En los siguientes diagramas observa la ubicación de los ángulos para llevar a cabo la descomposición rectangular

7 x y A 37 0 Ay Ax 53 0 Bx By Ax = Acos37 0 Ay = Asen37 0 Bx = Bsen53 0 By = Bcos53 0 A B B

8 ¡Ahora hallamos el valor de cada componente!

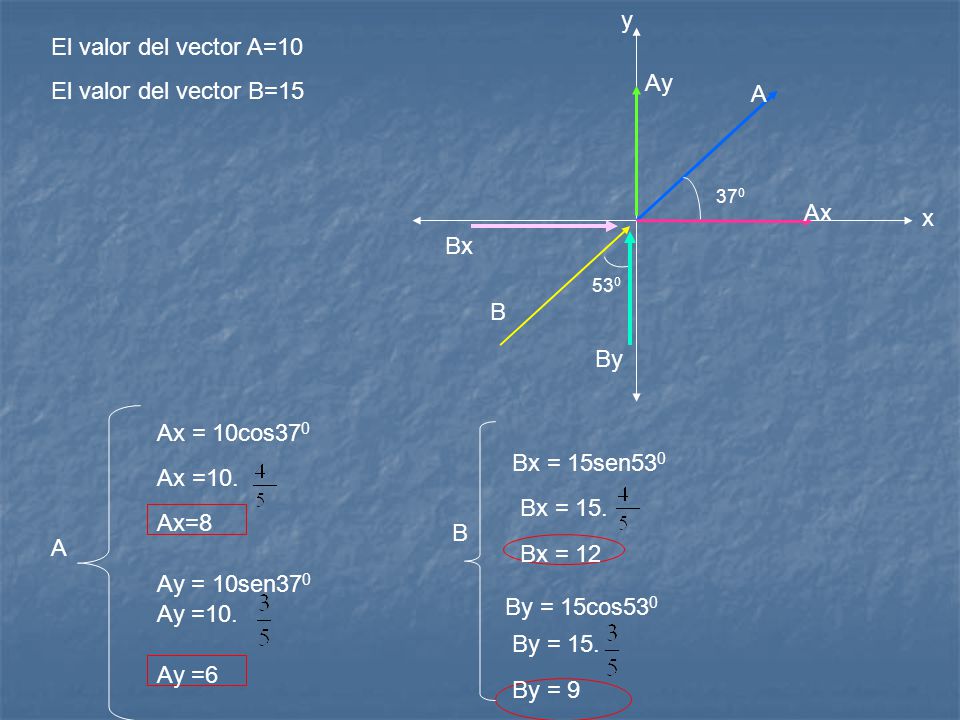

9 Ax = 10cos37 0 y Ay = 10sen37 0 Bx = 15sen53 0 By = 15cos53 0 A B El valor del vector A=10 El valor del vector B=15 Ax =10. Ax=8 Ay =10. Ay =6 Bx = 15. Bx = 12 By = 15. By = 9 x A 37 0 Ay Ax 53 0 Bx By B

10 Ahora es tu oportunidad para aplicar lo aprendido: resuelve en tu cuaderno.

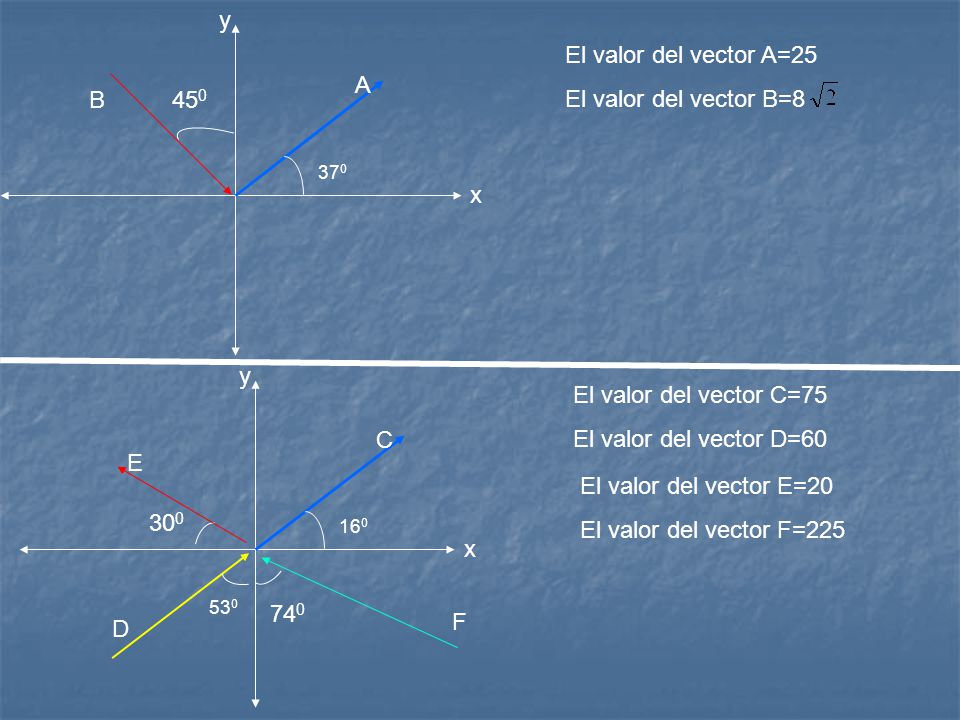

11 x y A 37 0 x y C B D E F El valor del vector A=25 El valor del vector B=8 El valor del vector C=75 El valor del vector D=60 El valor del vector E=20 El valor del vector F=225
