1 Prototocolos de la DVB-C MEDICIONES EN TELECOMUNICACIONES

2 Introduccion Además de la transmisión de audio y vídeo, DVB también define protocolos (DVB-IPI: protocolo de Internet; DVB-NPI: protocolo de red independiente

3 DVB-IPI (protocolo de Internet) El DVB-IPI es un estándar abierto creado por DVB para la transmisión de servicios multimedia utilizando la infrastructura existente y más extendida como es la red IP Protocolo de Internet A grandes rasgos, una vez tenemos los datos codificados con MPEG-2 e insertados en MPEG-2 Transport Streams (MTS), los encapsulamos en RTP (Real-time Transport Protocol) y éstos, a su vez, en datagramas IP En esta imagen podemos observar que la carga efectiva del datagrama son los datos del usuario más las cabeceras correspondientes a los protocolos MTS y RTP

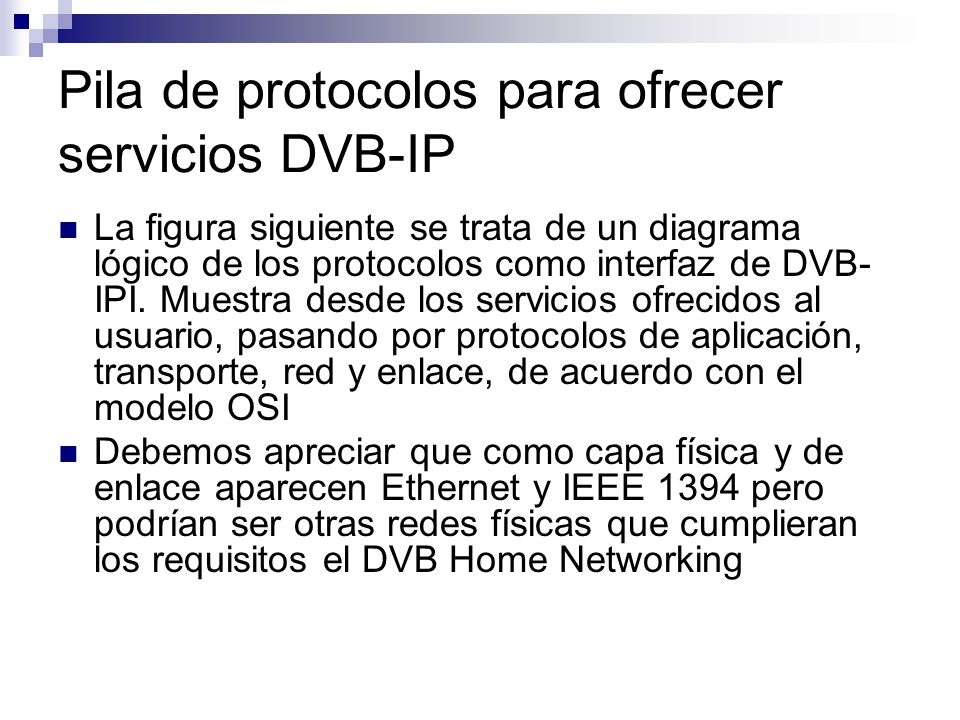

4 Pila de protocolos para ofrecer servicios DVB-IP La figura siguiente se trata de un diagrama lógico de los protocolos como interfaz de DVB- IPI. Muestra desde los servicios ofrecidos al usuario, pasando por protocolos de aplicación, transporte, red y enlace, de acuerdo con el modelo OSI Debemos apreciar que como capa física y de enlace aparecen Ethernet y IEEE 1394 pero podrían ser otras redes físicas que cumplieran los requisitos el DVB Home Networking

5 Pila de protocolos para ofrecer servicios DVB-IP

6 Servicios y/o Aplicaciones Servicios de entretenimiento: Pay TV (audio/vídeo). Video On Demand (audio/vídeo). Música. Descarga de imágenes. Juegos. Servicios de información general: Guía de programación. Anuncios a la carta. Noticias deportivas. Noticias de ocio. Información de emergencia. Noticias de interés general. Información de reservas de vuelos. Información financiera.

7 Servicios y/o Aplicaciones Servicios de eduación: E-Learning. Servicios de mensajería: . Mensajería multimedia. Servicios de comunicación: Vídeo conferencia. Videotelefonía. Voz sobre IP. Servicios unidifusión (Unicast) Servicios Multidifusión Multicast

8 Equipos de medición Con las recientes tecnologías de compresión digital -MPEG-2 y MPEG-4- es preciso implementar y verificar nuevos protocolos, para garantizar la calidad que esperan los usuarios de los servicios de vídeo

9 DTS-330 Digital Broadcast Test Platform El DTS-330 ofrece múltiples posibilidades de generación, captura, creación y análisis de flujos de transporte MPEG-2

10 DTS-330 Digital Broadcast Test Platform Características Monitorización, análisis, registro, creación y reproducción de flujos de transporte, desde 1 Kb/segundo hasta 214 MB/segundo. Reproducción y análisis simultáneo de flujos, para la simulación y el examen en tiempo real. Interfaces disponibles: DVB ASI, DVB SPI, QAM, GbE, COFDM, 8VSB, SMPTE-310M, DHEI, QPSK. Opción: Análisis simultáneo de dos flujos de transporte. Opción: Reproducción simultánea de dos flujos de transporte

11 DTS-200 MPEG-2 Field Instrument El DTS-200 permite a los operadores de redes digitales y fabricantes de equipos asociados ver los flujos de transporte MPEG y realizar numerosas pruebas desde un lugar remoto

12 DTS-200 MPEG-2 Field Instrument Características Completo analizador en tiempo real para flujos de transporte MPEG-2. Captura y reproducción de flujos MPEG-2. Múltiples interfaces digitales, incluyendo DVB ASI, DVB SPI y SMPTE-310M. Múltiples interfaces de RF, incluyendo QAM, 8VSB, COFDM, QPSK y Gigabit Ethernet. Soporte para altas velocidades MPEG, hasta 214 MB/segundo. Arquitectura modular con numerosas opciones software y de interfaz de productos

13 MTX100B Sistema de pruebas portable de MPEG Herramienta del análisis del MPEG de la serie MTS400

14 MTX100B Sistema de pruebas portable de MPEG Características y ventajas Las opciones están disponibles para interfaces ASI, SPI (DVB paralelo), el análisis excesivo de la conformidad de la corriente del transporte de IP en tiempo real Ambos paquetes del analizador de la conformidad de la corriente del transporte ofrecen la característica de CaptureVu y de medida de PCR y las capacidades de la representación gráfica Analiza corrientes almacenadas del transporte en hasta 400 Mb/s para reducir grandemente la duración del análisis. El análisis en tiempo real de la corriente del transporte esta disponible a partir de 500 hasta 214 Mb/s
