1 Redes LAN Elementos que forman una Lan Aplicaciones
2.1 LAN de computadores personales 2.2 Redes de respaldo y almacenamiento 2.3 Redes Ofimáticas 2.4 Otros Topologías 3.1 Redes Lan en Bus 3.2 Redes Lan en Anillo 3.1 Redes Lan en estrella 3.1 Redes Lan Inalámbricas 3.4 Otros

2 Redes de Área Local (LAN)
Expositor: Antonio Iraheta

3 LOS ELEMENTOS QUE FORMAN UNA LAN (LOCAL ÁREA NETWORK)

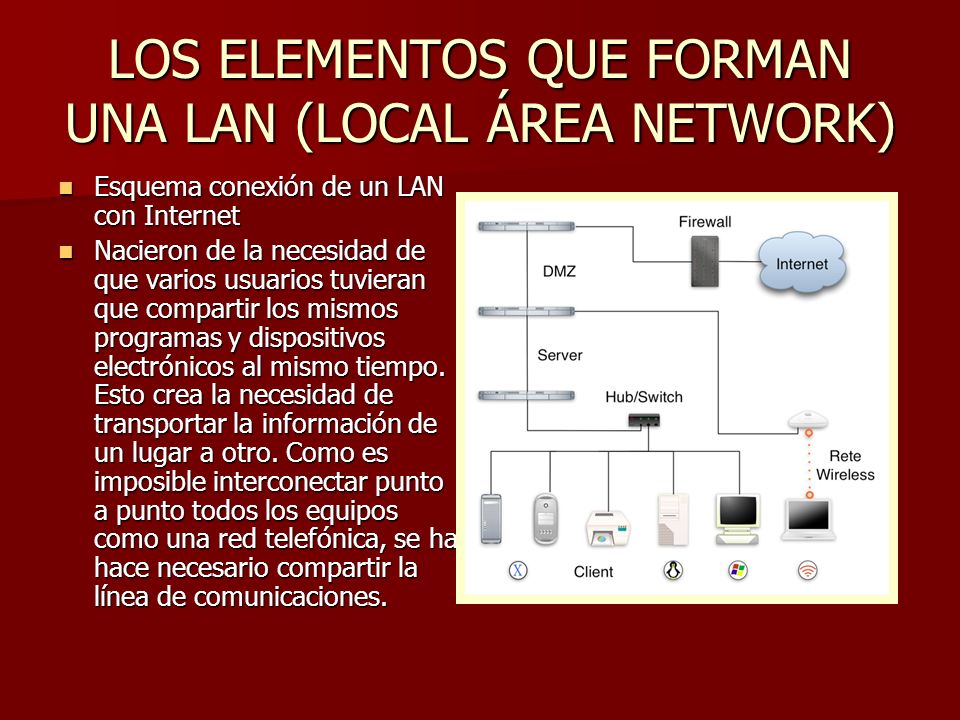

Esquema conexión de un LAN con Internet Nacieron de la necesidad de que varios usuarios tuvieran que compartir los mismos programas y dispositivos electrónicos al mismo tiempo. Esto crea la necesidad de transportar la información de un lugar a otro. Como es imposible interconectar punto a punto todos los equipos como una red telefónica, se ha hace necesario compartir la línea de comunicaciones.

4 COMPONENTES > SERVIDOR
Una aplicación informática o programa que realiza algunas tareas en beneficio de otras aplicaciones llamadas clientes Un servidor no es necesariamente una máquina de última generación grande y monstruosa Un servidor también puede ser un proceso que entrega información o sirve a otro proceso

5 COMPONENTES > GATEWAYS
es un dispositivo, con frecuencia un ordenador, que realiza la conversión de protocolos entre diferentes tipos de redes o aplicaciones La traducción de las unidades de información reduce mucho la velocidad de transmisión a través de estos equipos

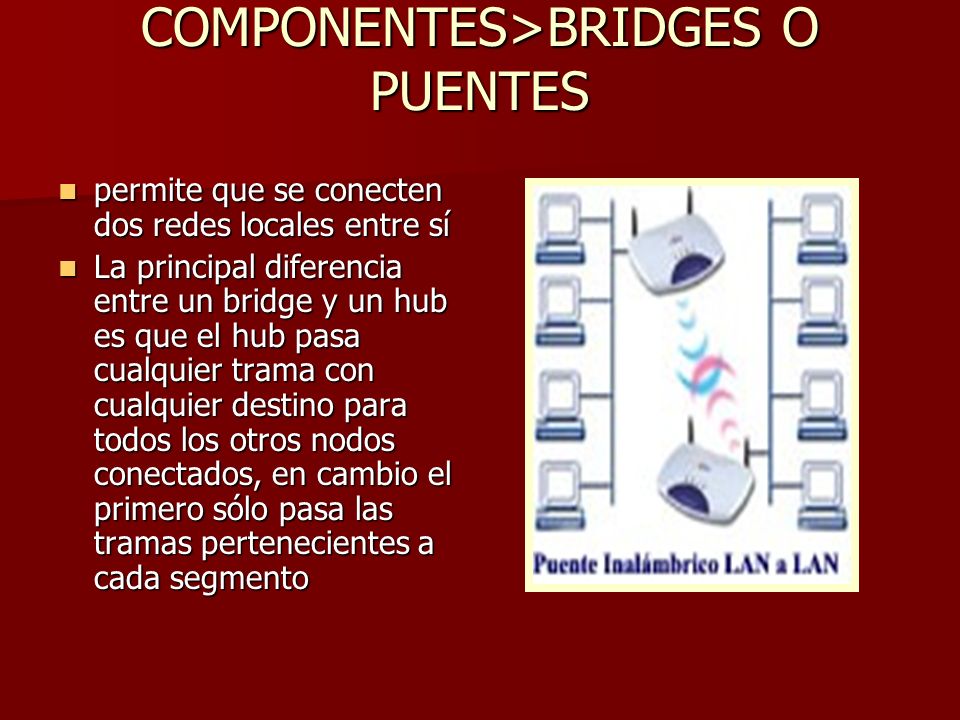

6 COMPONENTES>BRIDGES O PUENTES
permite que se conecten dos redes locales entre sí La principal diferencia entre un bridge y un hub es que el hub pasa cualquier trama con cualquier destino para todos los otros nodos conectados, en cambio el primero sólo pasa las tramas pertenecientes a cada segmento

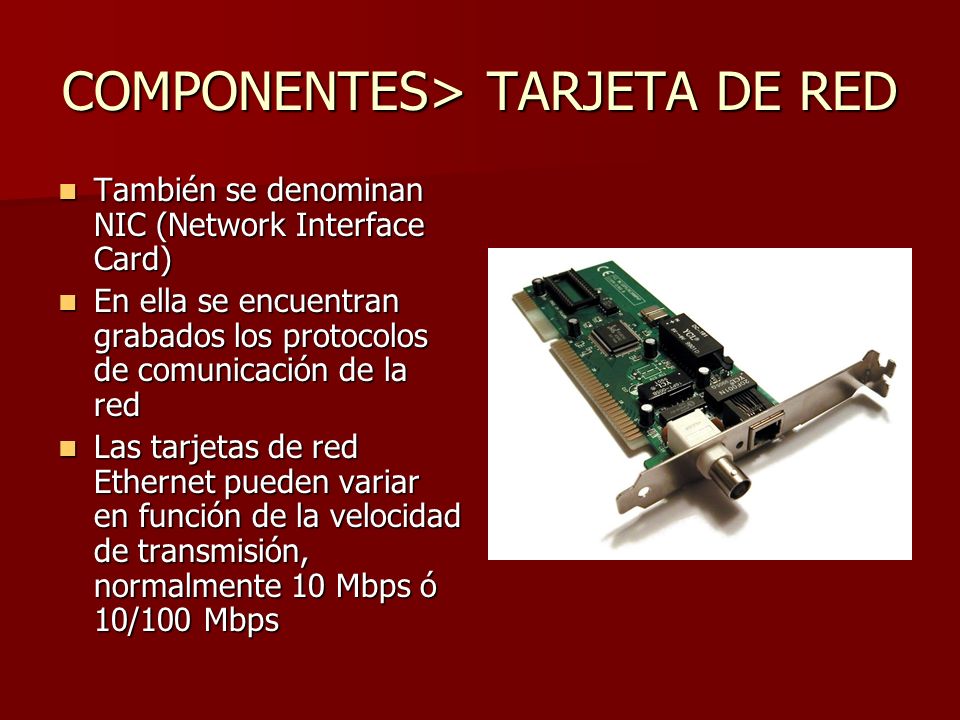

7 COMPONENTES> TARJETA DE RED
También se denominan NIC (Network Interface Card) En ella se encuentran grabados los protocolos de comunicación de la red Las tarjetas de red Ethernet pueden variar en función de la velocidad de transmisión, normalmente 10 Mbps ó 10/100 Mbps

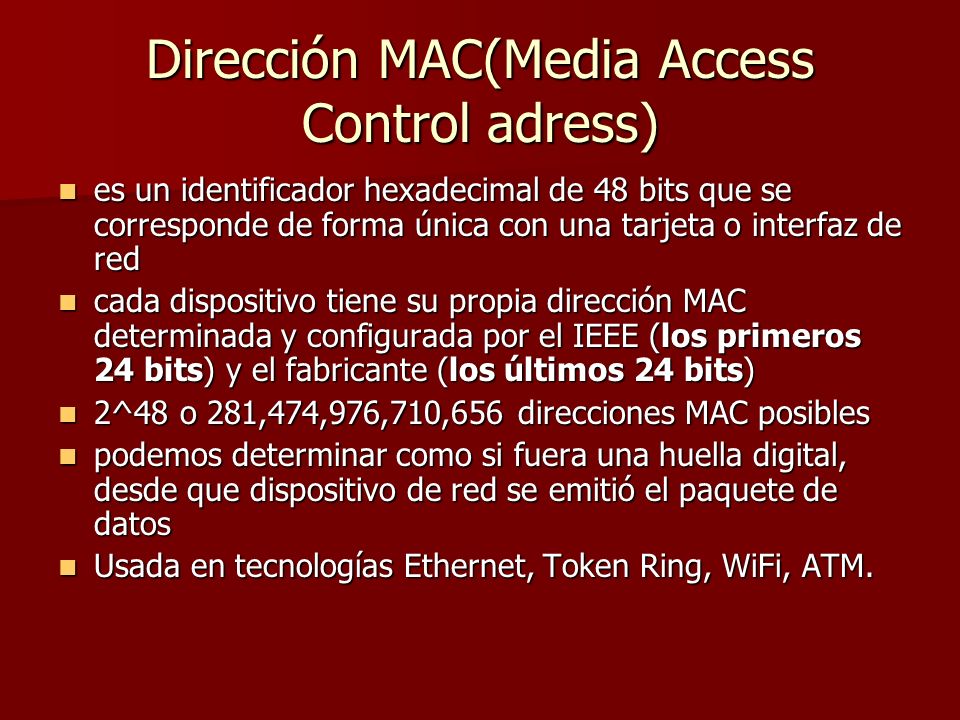

8 Dirección MAC(Media Access Control adress)
es un identificador hexadecimal de 48 bits que se corresponde de forma única con una tarjeta o interfaz de red cada dispositivo tiene su propia dirección MAC determinada y configurada por el IEEE (los primeros 24 bits) y el fabricante (los últimos 24 bits) 2^48 o 281,474,976,710,656 direcciones MAC posibles podemos determinar como si fuera una huella digital, desde que dispositivo de red se emitió el paquete de datos Usada en tecnologías Ethernet, Token Ring, WiFi, ATM.

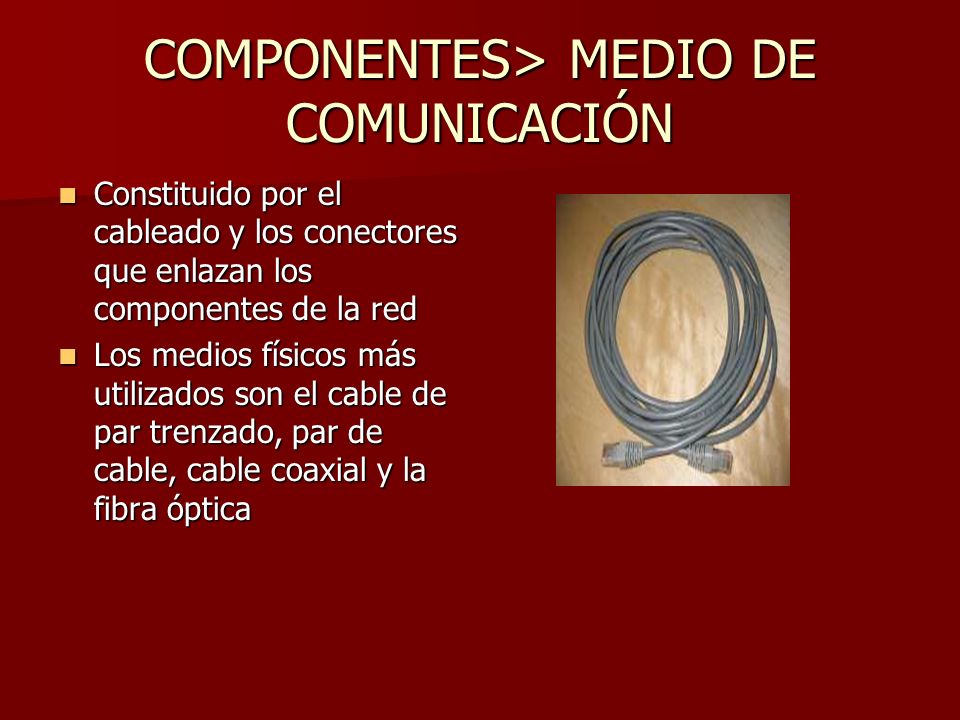

9 COMPONENTES> MEDIO DE COMUNICACIÓN
Constituido por el cableado y los conectores que enlazan los componentes de la red Los medios físicos más utilizados son el cable de par trenzado, par de cable, cable coaxial y la fibra óptica

10 Componentes> Concentradores de cableado
es un dispositivo que permite centralizar el cableado de una red El concentrador envía información a ordenadores que no están interesados funciona a la velocidad del dispositivo más lento de la red

11 LAN de computadores Personales
constituye una forma de interconectar una serie de equipos informáticos. una LAN no es más que un medio compartido (como un cable coaxial al que se conectan todas las computadoras y las impresoras) junto con una serie de reglas que rigen el acceso a dicho medio

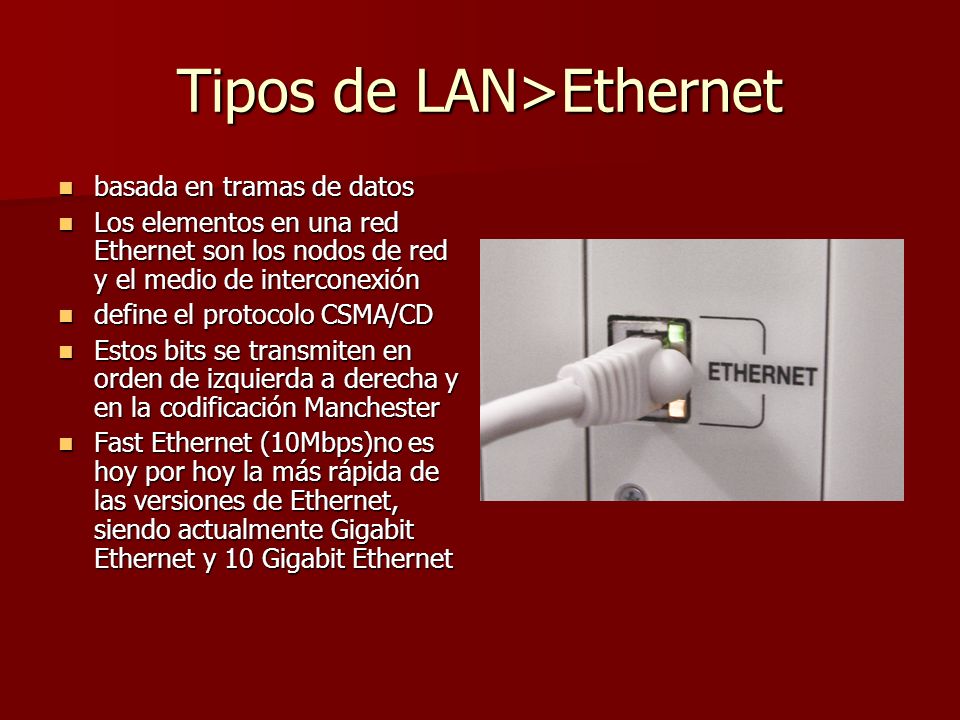

12 Tipos de LAN>Ethernet
basada en tramas de datos Los elementos en una red Ethernet son los nodos de red y el medio de interconexión define el protocolo CSMA/CD Estos bits se transmiten en orden de izquierda a derecha y en la codificación Manchester Fast Ethernet (10Mbps)no es hoy por hoy la más rápida de las versiones de Ethernet, siendo actualmente Gigabit Ethernet y 10 Gigabit Ethernet

13 Tipos de LAN>FDDI permite una comunicación tipo Full Duplex usando cable de fibra Óptica Una red FDDI utiliza dos arquitecturas token ring , una de ellas como apoyo en caso de que la principal falle En cada anillo, el tráfico de datos se produce en dirección opuesta a la del otro. Empleando uno solo de esos anillos la velocidad es de 100 Mbps y el alcance de 200 km

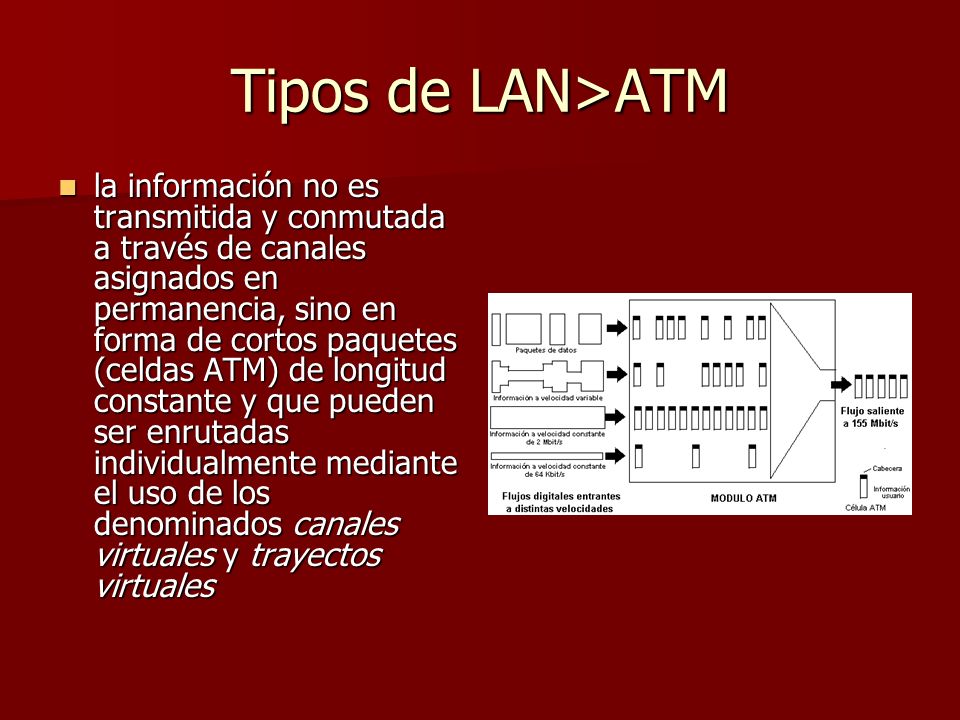

14 Tipos de LAN>ATM la información no es transmitida y conmutada a través de canales asignados en permanencia, sino en forma de cortos paquetes (celdas ATM) de longitud constante y que pueden ser enrutadas individualmente mediante el uso de los denominados canales virtuales y trayectos virtuales

15 Tipos de LAN>LocalTalk

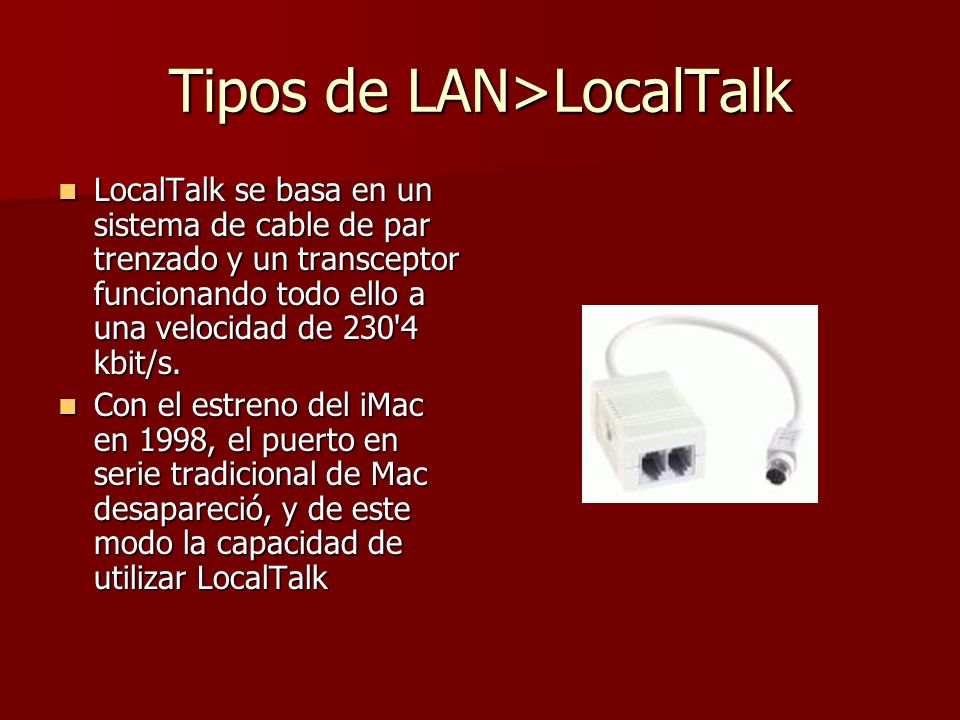

LocalTalk se basa en un sistema de cable de par trenzado y un transceptor funcionando todo ello a una velocidad de 230'4 kbit/s. Con el estreno del iMac en 1998, el puerto en serie tradicional de Mac desapareció, y de este modo la capacidad de utilizar LocalTalk

16 REDES DE RESPALDO Y ALMACENAMIENTO
Expositor: Ricardo Alvarado

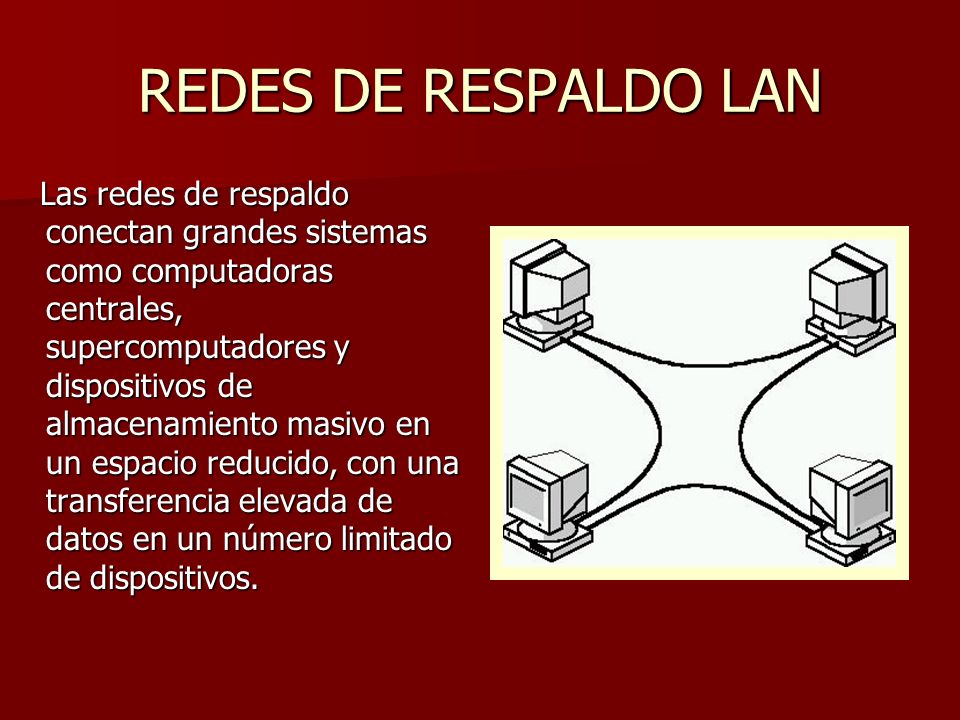

17 REDES DE RESPALDO LAN Las redes de respaldo conectan grandes sistemas como computadoras centrales, supercomputadores y dispositivos de almacenamiento masivo en un espacio reducido, con una transferencia elevada de datos en un número limitado de dispositivos.

18 REDES DE RESPALDO LAN La planeación contra desastres y contingencias deberán abordar tres aspectos importantes, los cuales son: Mantener la disponibilidad del sistema. Mantener la integridad, disponibilidad y seguridad de los datos. Recuperarse de los desastres en un tiempo bastante corto.

19 REDES DE RESPALDO LAN Downtime:
Es la indisponibilidad de un sistema computacional o parte de un sistema computacional, incluyendo su software y periféricos, el cual resulta en una perdida de la productividad de la empresa o proyecto.

20 REDES DE RESPALDO LAN Desastres Efectos Problemas de cableado
Indisponibilidad del sistema, soluciones altamente costosas y dilatadas. Falla en el disco del servidor Indisponibilidad del sistema, pérdida o corrupción de datos. Falla en el servidor Borrado accidental de archivo Pérdida de datos. Falta de energía Indisponibilidad del sistema, pérdida o corrupción de datos, daños en el hardware. Virus Indisponibilidad total o parcial del sistema, pérdida o corrupción de datos.

21 REDES DE ALMACENAMIENTO

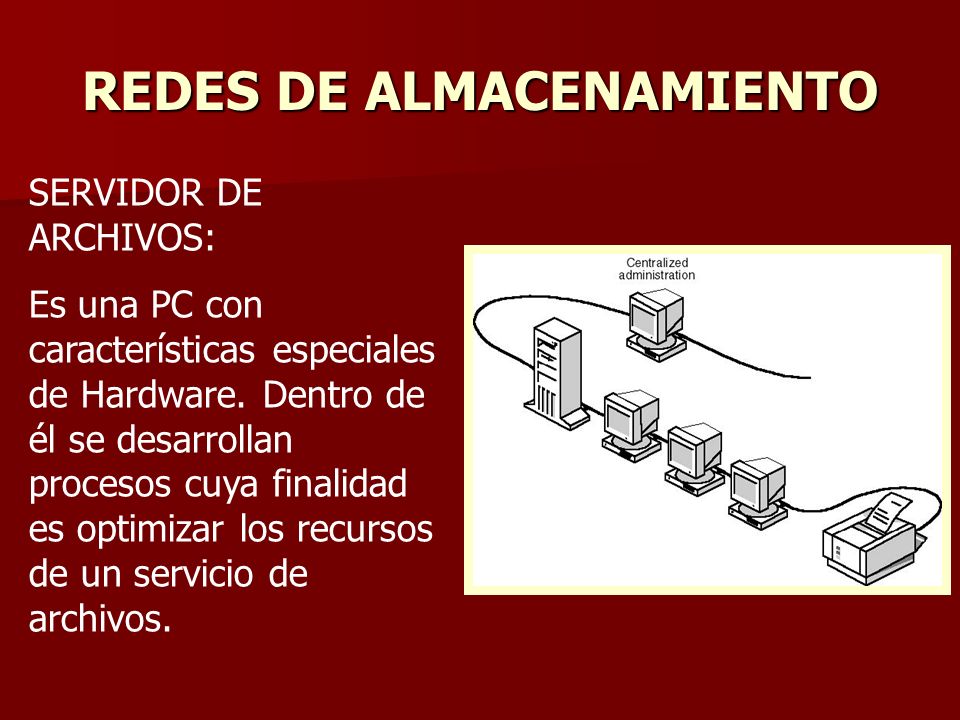

SERVIDOR DE ARCHIVOS: Es una PC con características especiales de Hardware. Dentro de él se desarrollan procesos cuya finalidad es optimizar los recursos de un servicio de archivos.

22 REDES DE ALMACENAMIENTO

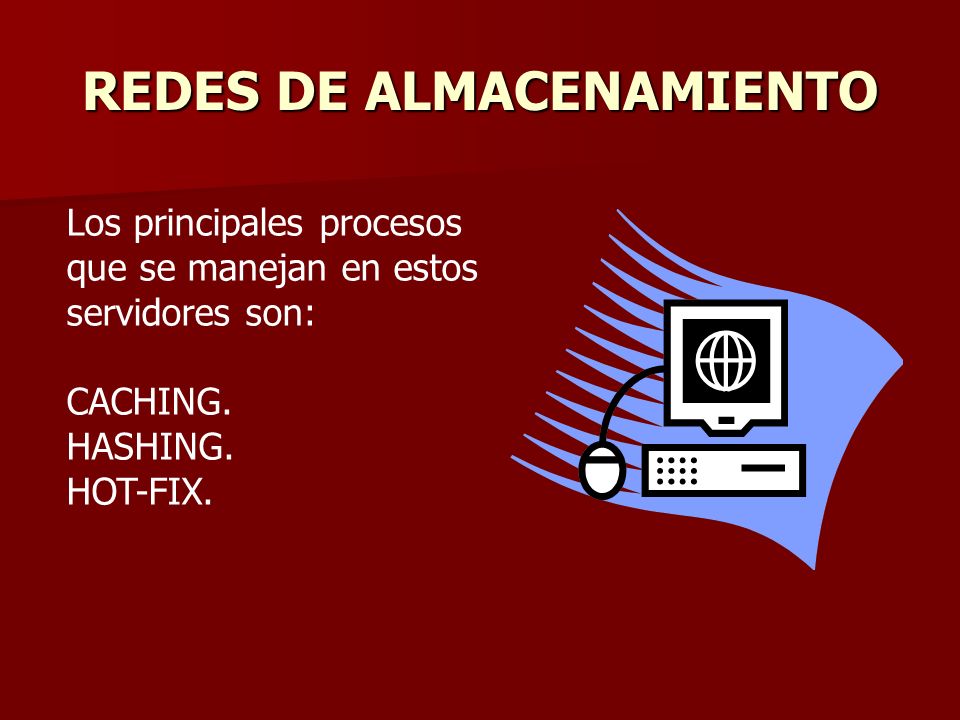

Los principales procesos que se manejan en estos servidores son: CACHING. HASHING. HOT-FIX.

23 REDES DE ALMACENAMIENTO

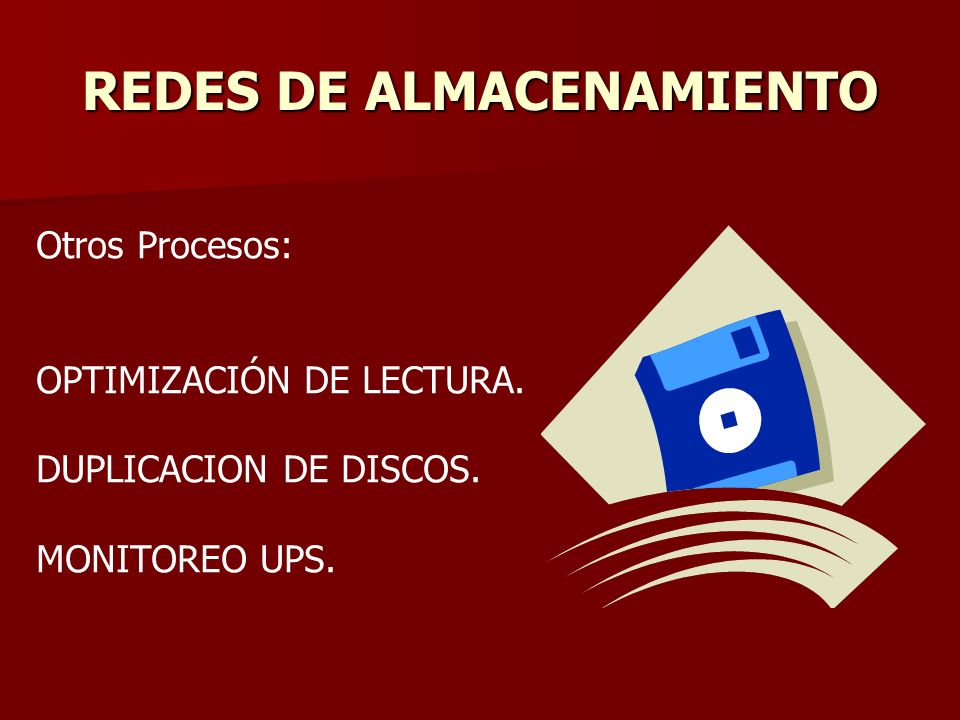

Otros Procesos: OPTIMIZACIÓN DE LECTURA. DUPLICACION DE DISCOS. MONITOREO UPS.

24 REDES OFIMATICAS LAN

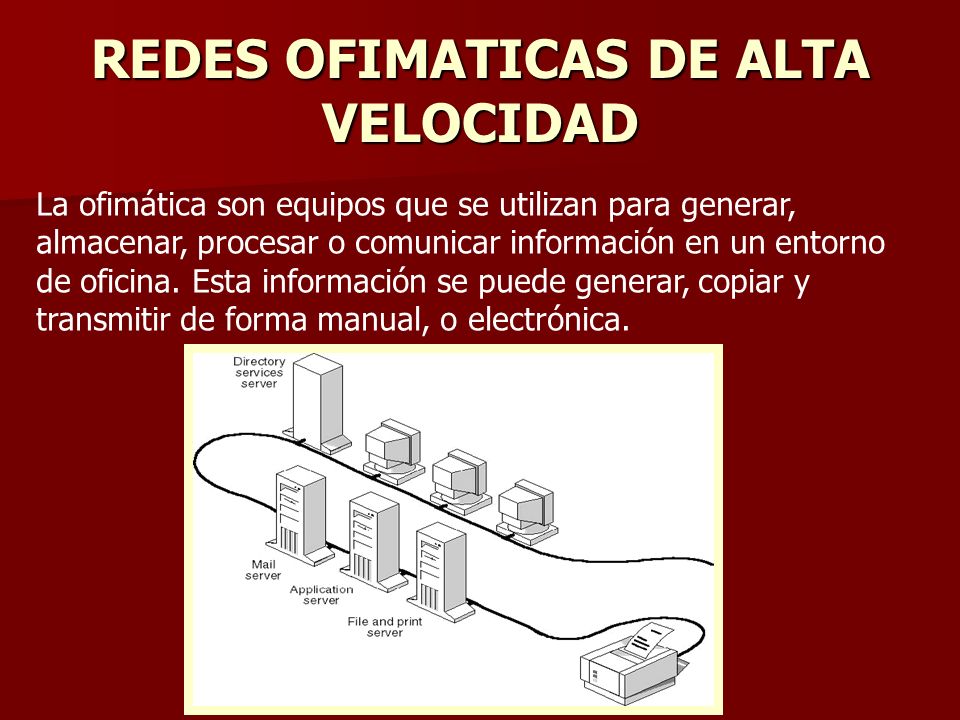

25 REDES OFIMATICAS DE ALTA VELOCIDAD
La ofimática son equipos que se utilizan para generar, almacenar, procesar o comunicar información en un entorno de oficina. Esta información se puede generar, copiar y transmitir de forma manual, o electrónica.

26 Redes Privadas Extranet(Oficina Virtual)
OTRAS APLICACIONES Redes Privadas Extranet(Oficina Virtual) Expositor: Alvaro Navarrete

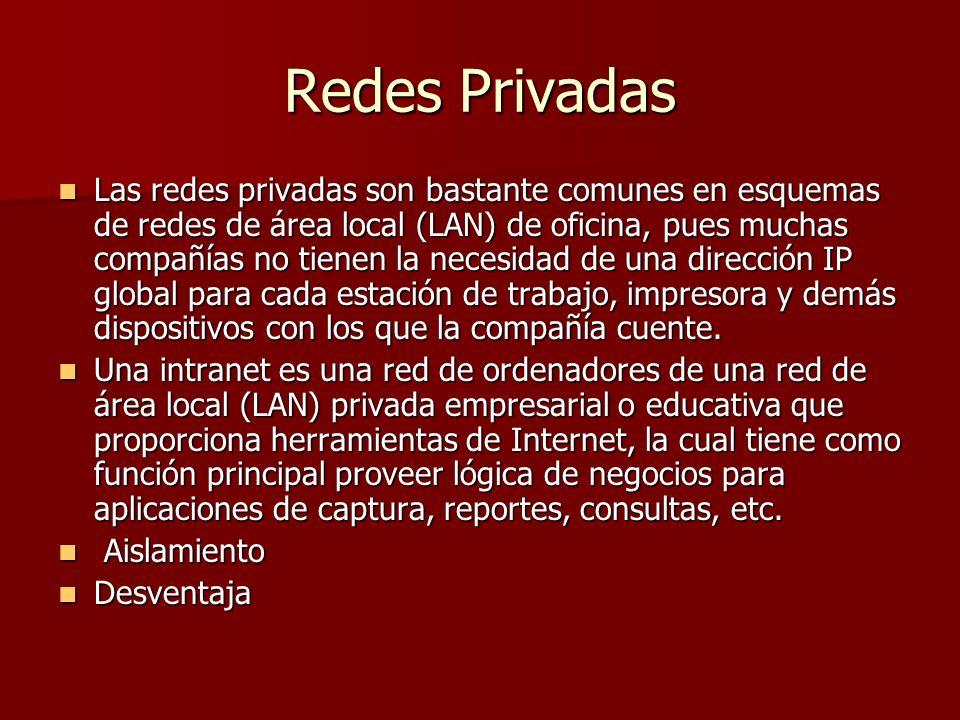

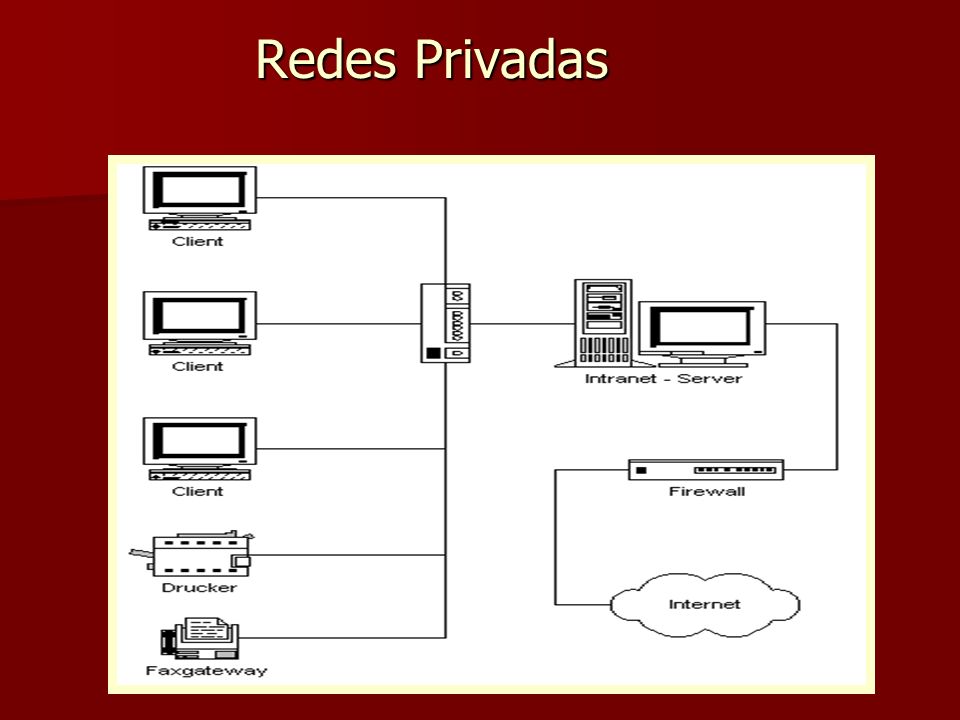

27 Redes Privadas Las redes privadas son bastante comunes en esquemas de redes de área local (LAN) de oficina, pues muchas compañías no tienen la necesidad de una dirección IP global para cada estación de trabajo, impresora y demás dispositivos con los que la compañía cuente. Una intranet es una red de ordenadores de una red de área local (LAN) privada empresarial o educativa que proporciona herramientas de Internet, la cual tiene como función principal proveer lógica de negocios para aplicaciones de captura, reportes, consultas, etc. Aislamiento Desventaja

28 Redes Privadas

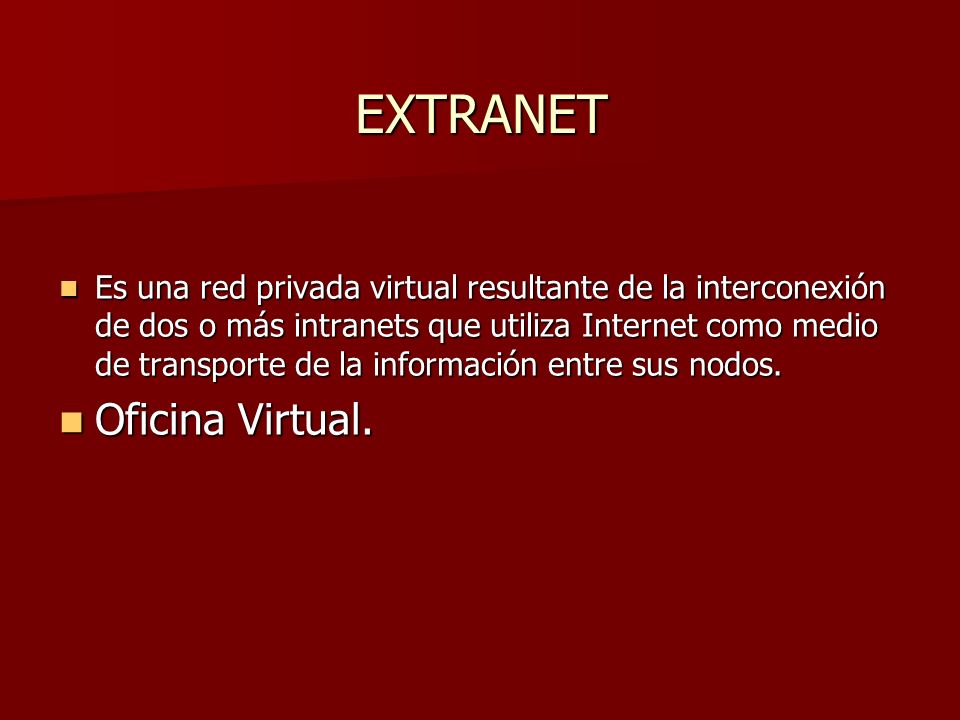

29 EXTRANET Oficina Virtual.
Es una red privada virtual resultante de la interconexión de dos o más intranets que utiliza Internet como medio de transporte de la información entre sus nodos. Oficina Virtual.

30 OFICINA VIRTUAL

31 REDES LAN EN BUS Una topología de bus usa un solo cable backbone que debe terminarse en ambos extremos. Todos los hosts se conectan directamente a este backbone. BackBone ¿Quiénes Proporcionan el BackBone?

32 TOPOLOGÍAS DE REDES LAN

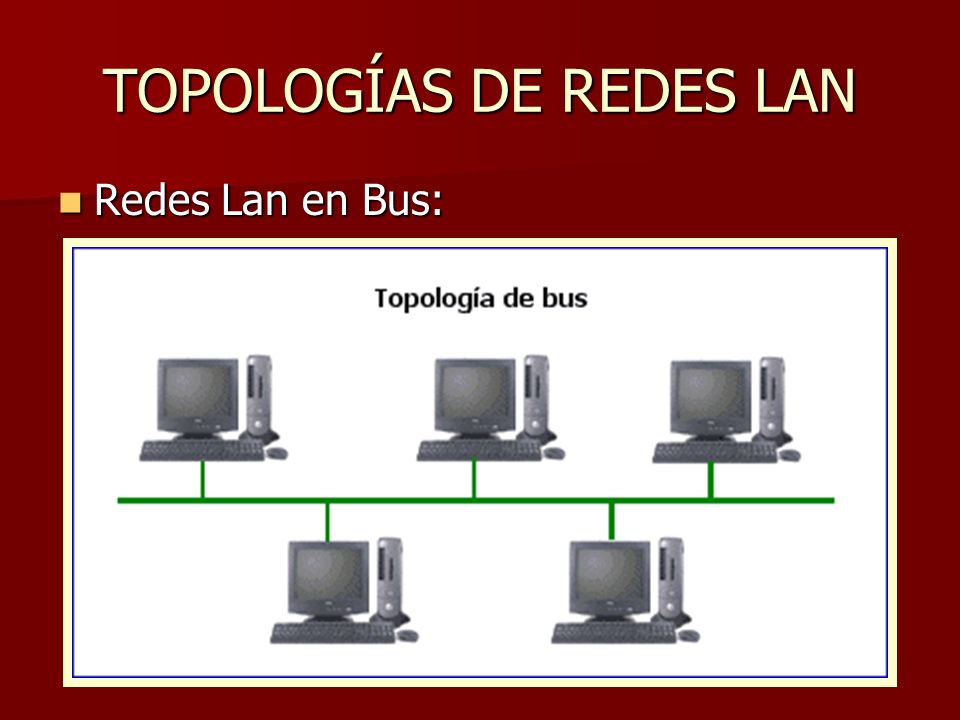

Redes Lan en Bus:

33 Expositor: Boris Lemus
LAN ANILLO - ESTRELLA Expositor: Boris Lemus

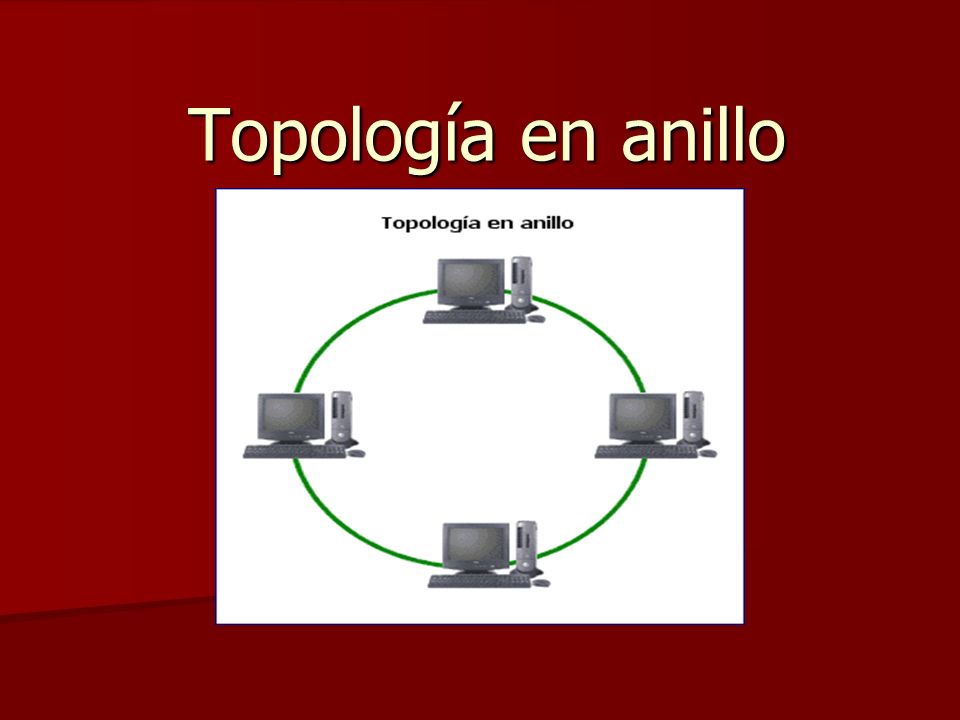

34 Topología en anillo

35 Definición Topología de red en la que las estaciones se conectan formando un anillo. Cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación del anillo.

36 Elementos que forman una red en anillo
Estaciones de trabajo Servidores Tarjeta de Interfaz de Red Cableado

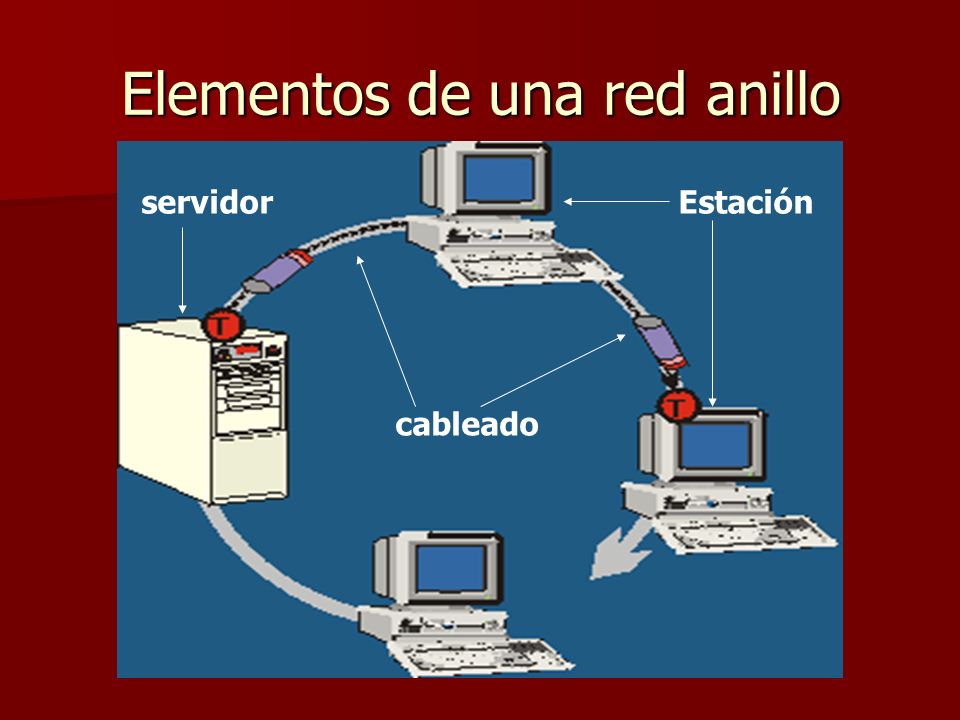

37 Elementos de una red anillo
servidor Estación cableado

38 Tarjeta de red o NIC (Network Interface Controller )
Coaxial

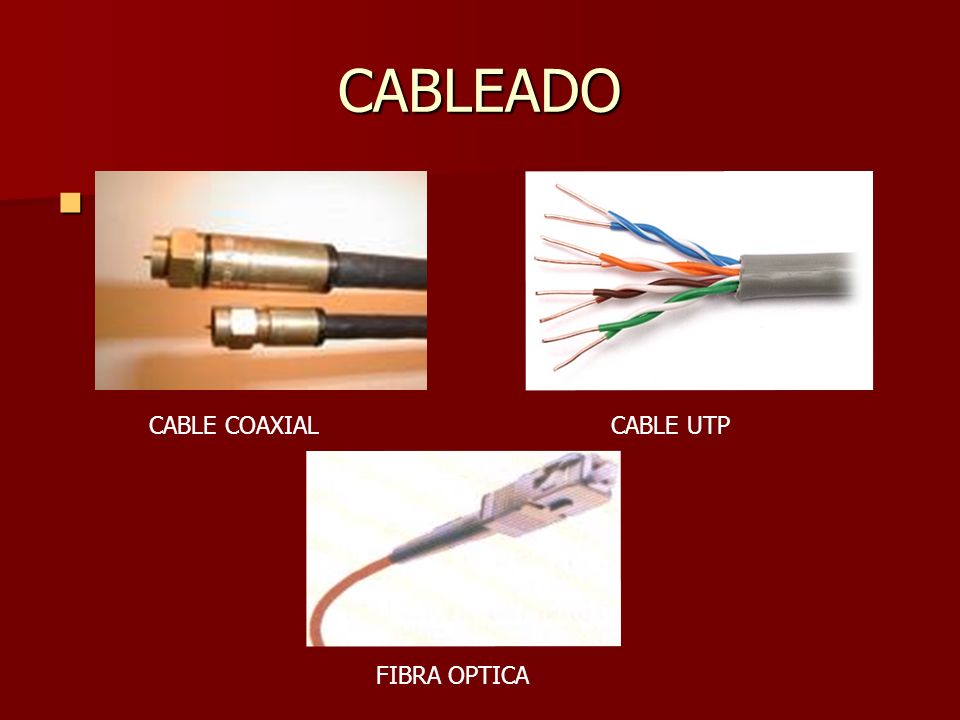

39 CABLEADO CABLE COAXIAL CABLE UTP FIBRA OPTICA

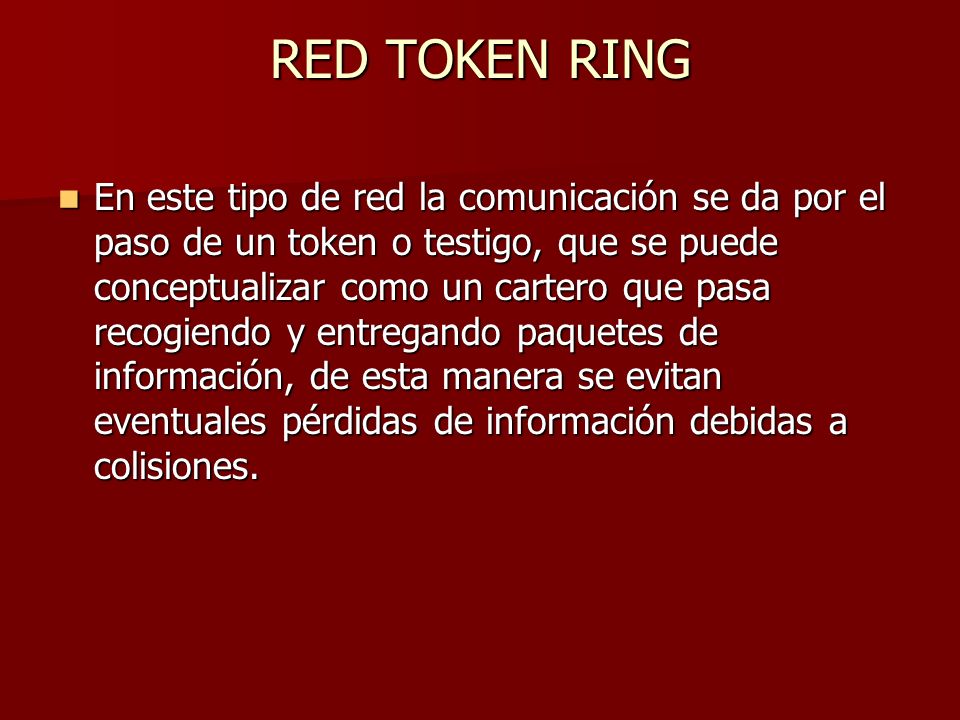

40 RED TOKEN RING En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.

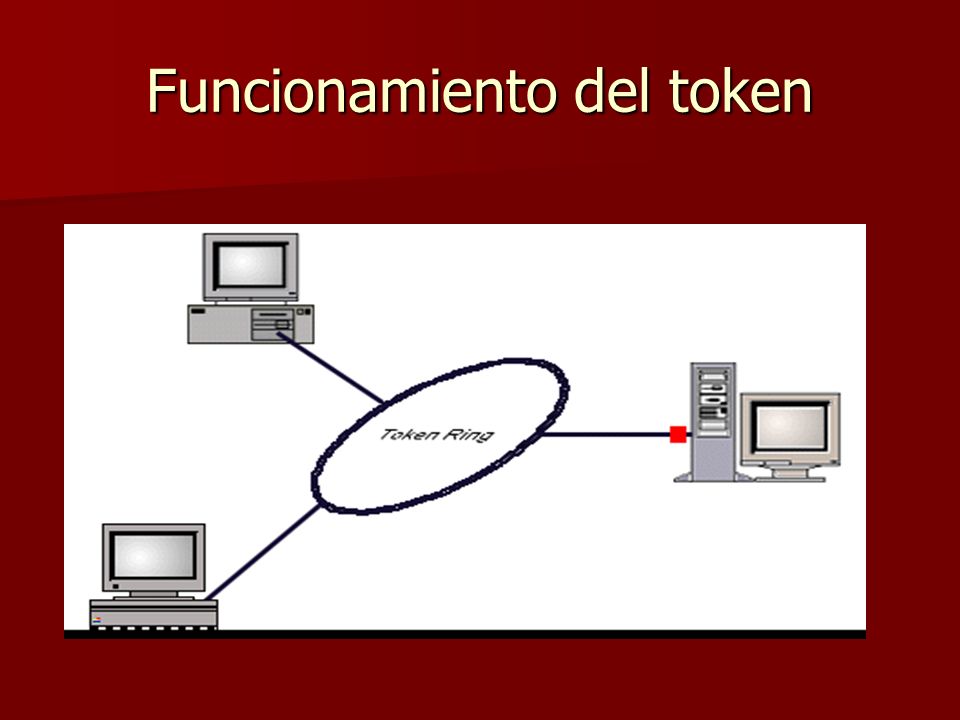

41 Funcionamiento del token

42 EL PASE DE TESTIGO un testigo es una secuencia especial de bits que viajan alrededor de una red Token Ring

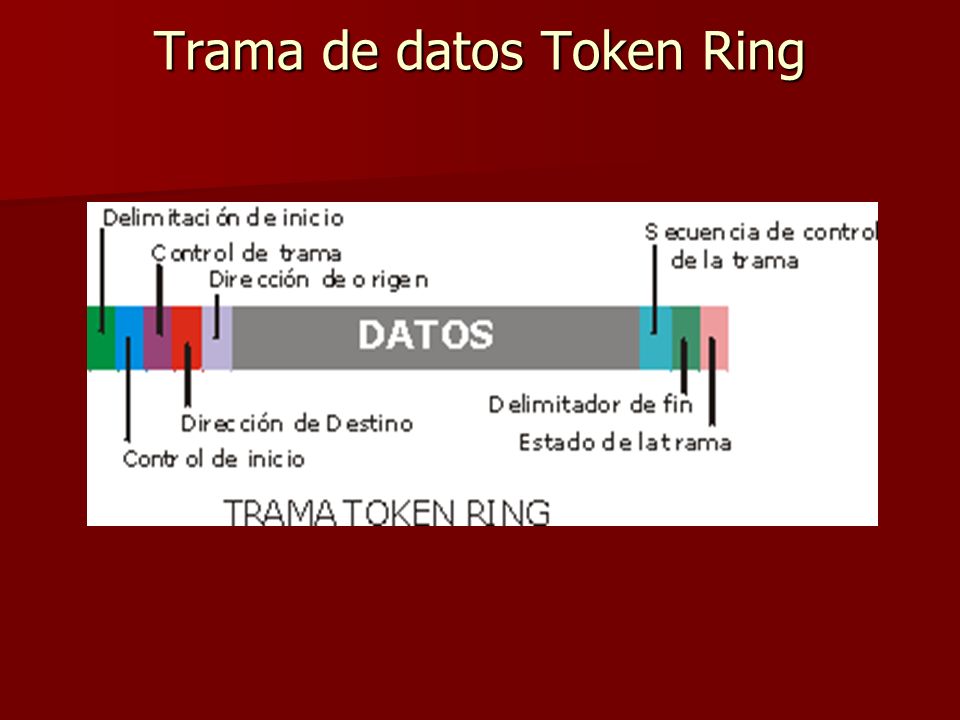

43 Trama de datos Token Ring

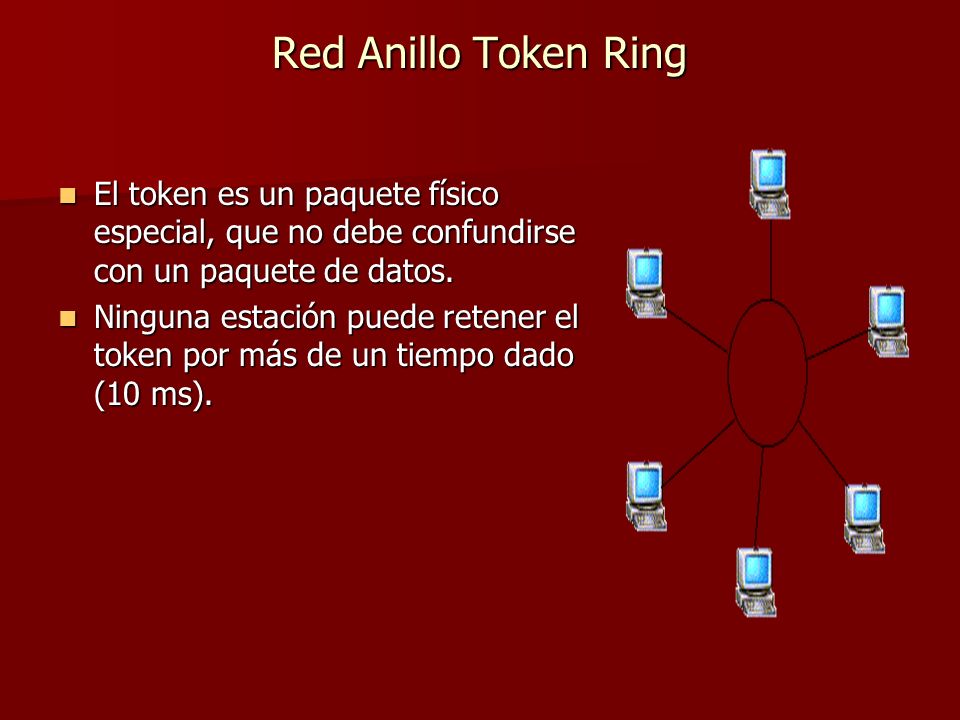

44 Red Anillo Token Ring El token es un paquete físico especial, que no debe confundirse con un paquete de datos. Ninguna estación puede retener el token por más de un tiempo dado (10 ms).

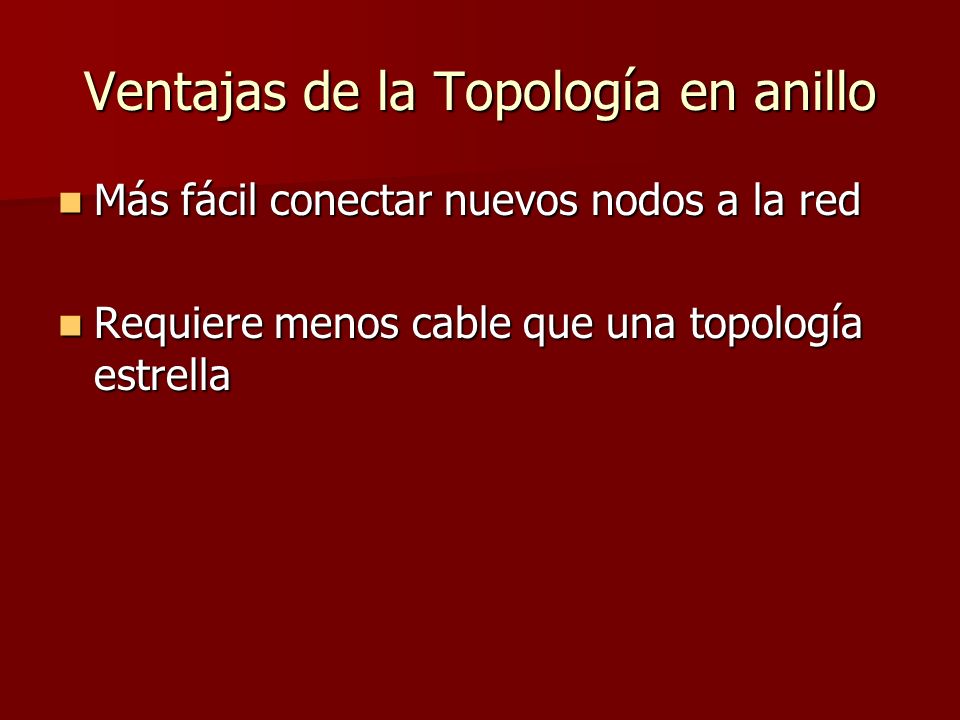

45 Ventajas de la Topología en anillo
Más fácil conectar nuevos nodos a la red Requiere menos cable que una topología estrella

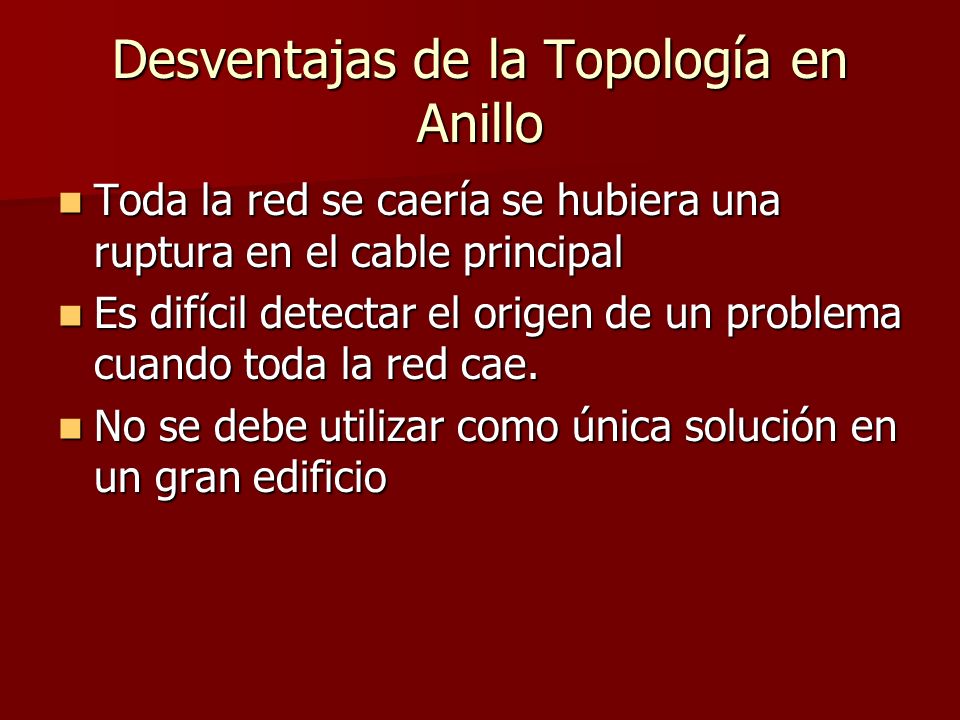

46 Desventajas de la Topología en Anillo
Toda la red se caería se hubiera una ruptura en el cable principal Es difícil detectar el origen de un problema cuando toda la red cae. No se debe utilizar como única solución en un gran edificio

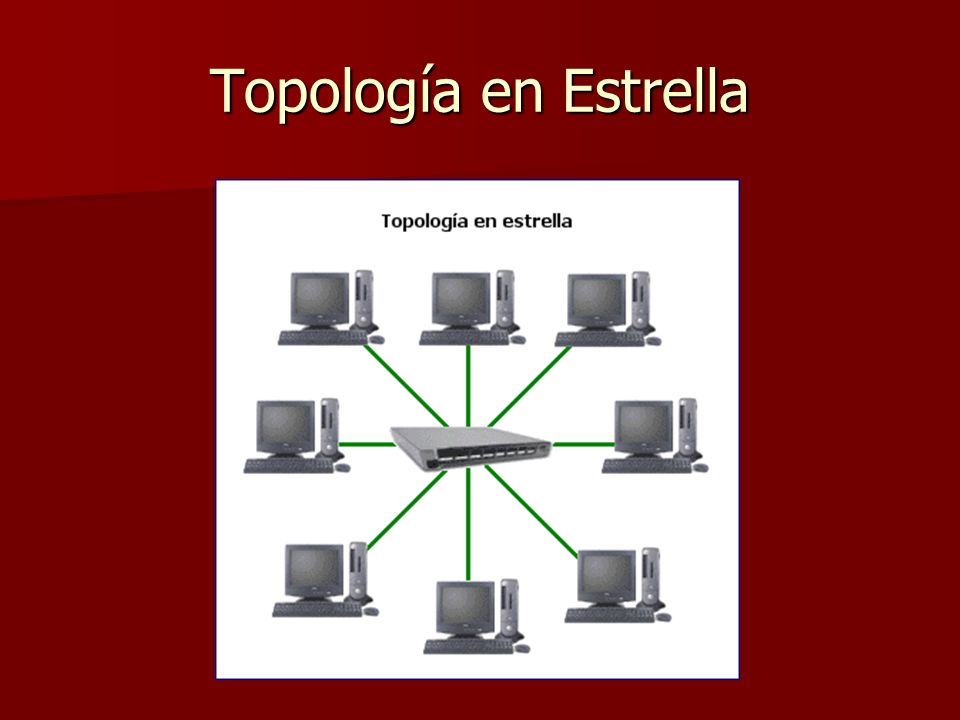

47 Topología en Estrella

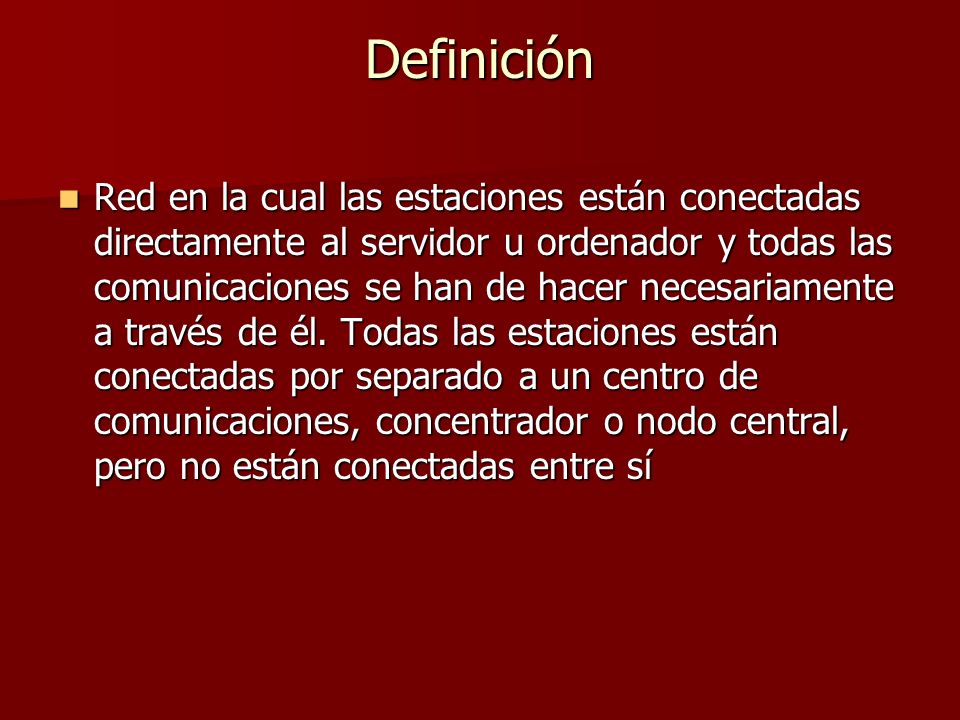

48 Definición Red en la cual las estaciones están conectadas directamente al servidor u ordenador y todas las comunicaciones se han de hacer necesariamente a través de él. Todas las estaciones están conectadas por separado a un centro de comunicaciones, concentrador o nodo central, pero no están conectadas entre sí

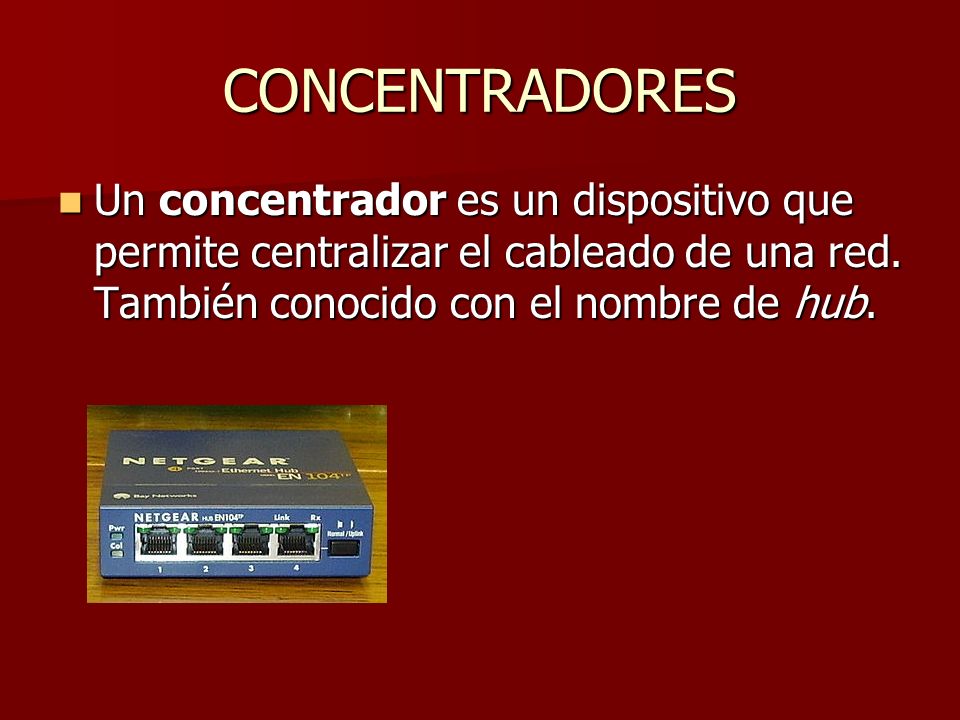

49 CONCENTRADORES Un concentrador es un dispositivo que permite centralizar el cableado de una red. También conocido con el nombre de hub.

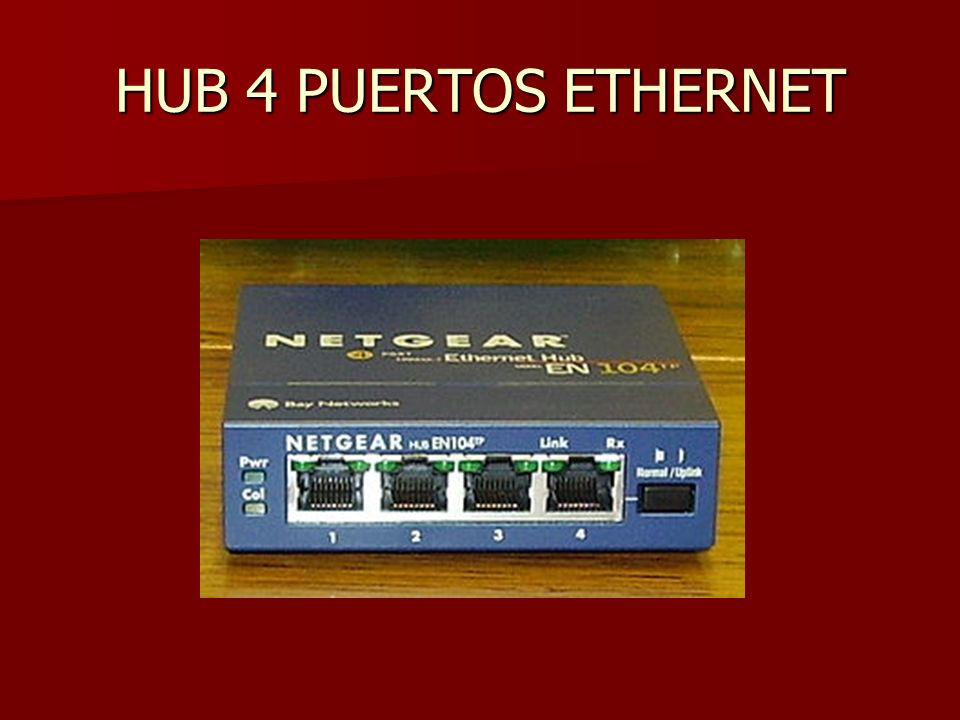

50 HUB 4 PUERTOS ETHERNET

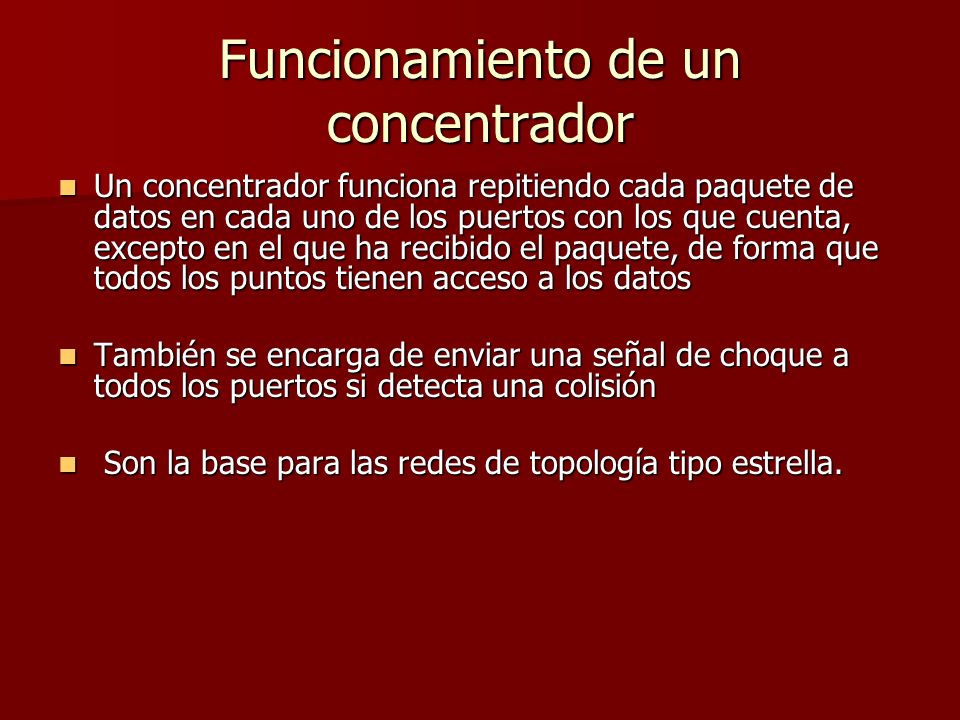

51 Funcionamiento de un concentrador
Un concentrador funciona repitiendo cada paquete de datos en cada uno de los puertos con los que cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los datos También se encarga de enviar una señal de choque a todos los puertos si detecta una colisión Son la base para las redes de topología tipo estrella.

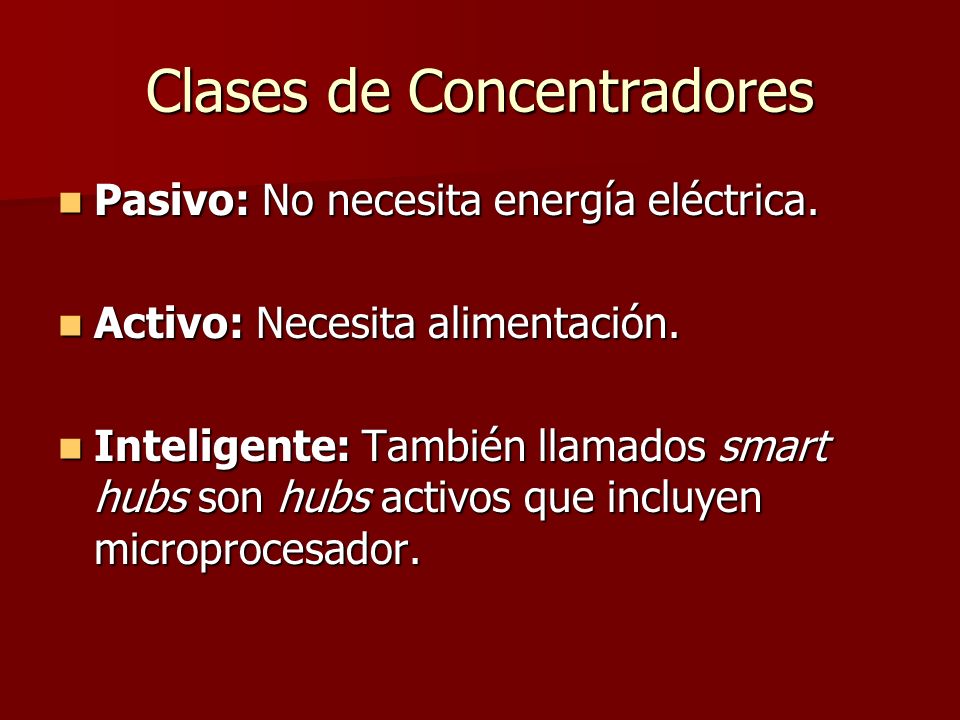

52 Clases de Concentradores
Pasivo: No necesita energía eléctrica. Activo: Necesita alimentación. Inteligente: También llamados smart hubs son hubs activos que incluyen microprocesador.

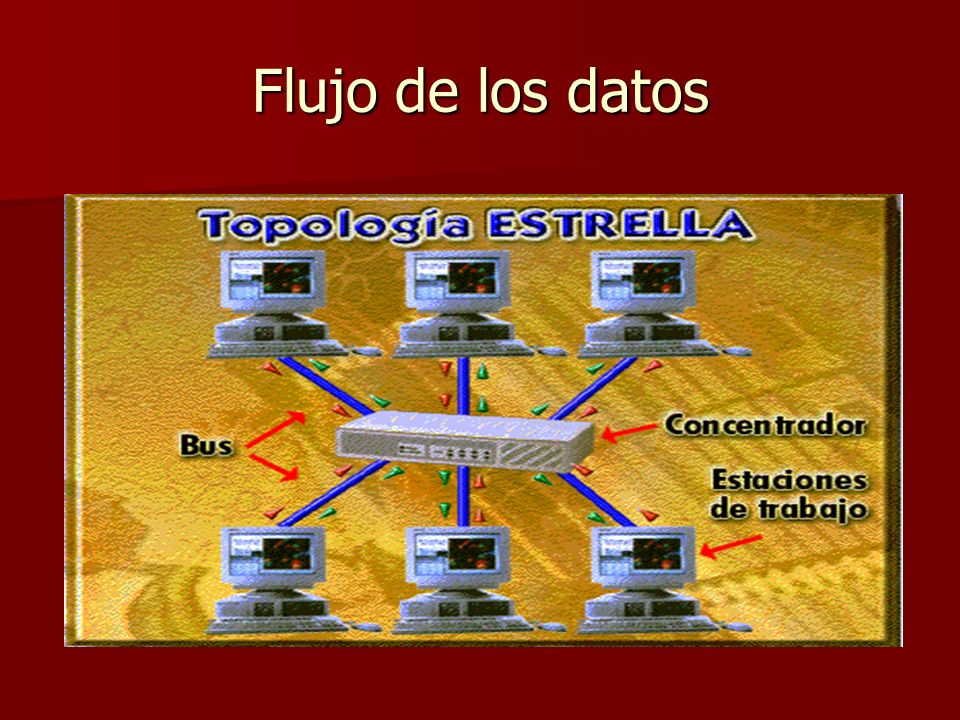

53 Flujo de los datos

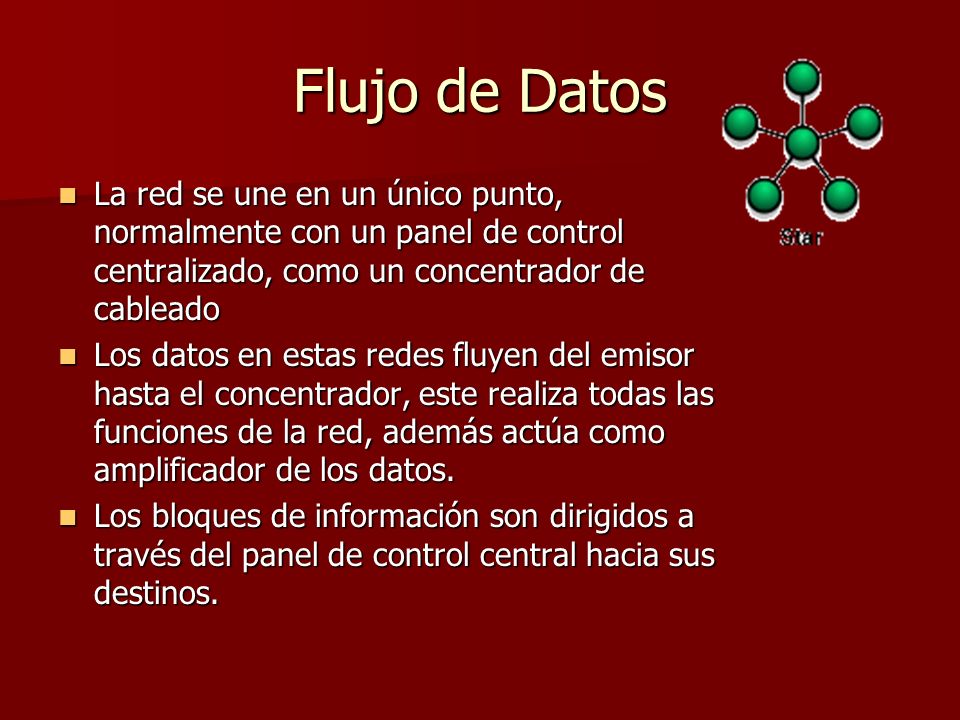

54 Flujo de Datos La red se une en un único punto, normalmente con un panel de control centralizado, como un concentrador de cableado Los datos en estas redes fluyen del emisor hasta el concentrador, este realiza todas las funciones de la red, además actúa como amplificador de los datos. Los bloques de información son dirigidos a través del panel de control central hacia sus destinos.

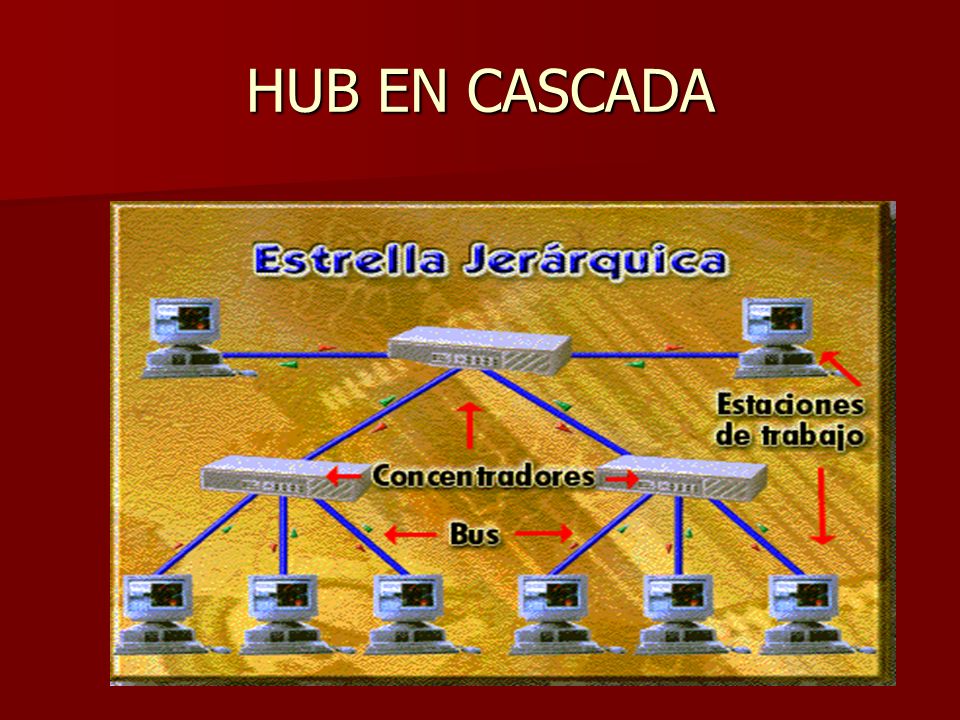

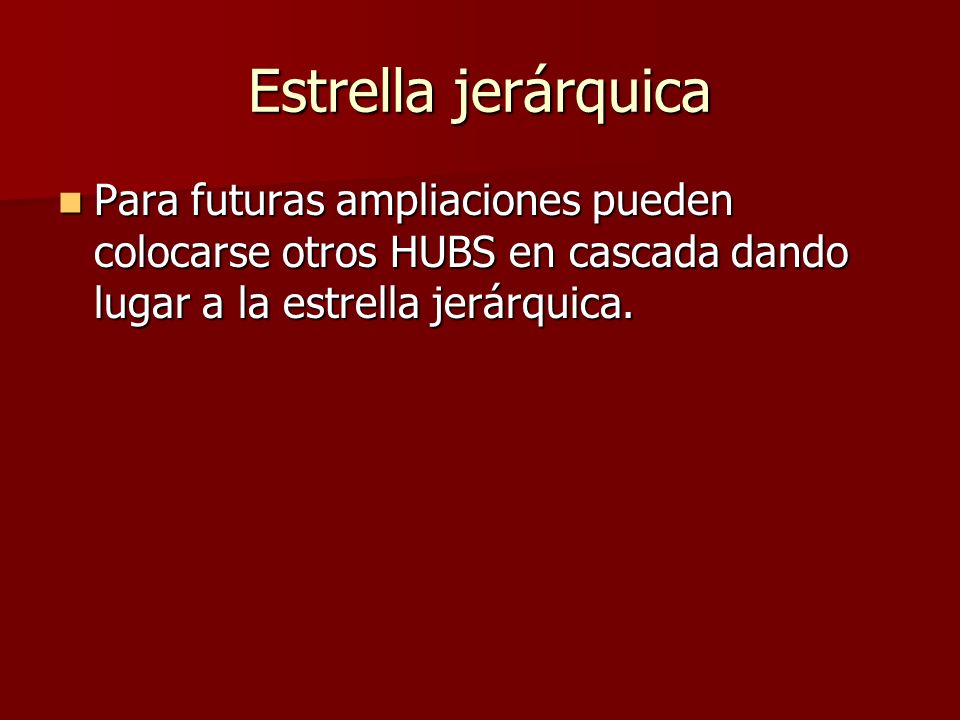

55 Estrella jerárquica Para futuras ampliaciones pueden colocarse otros HUBS en cascada dando lugar a la estrella jerárquica.

56 HUB EN CASCADA

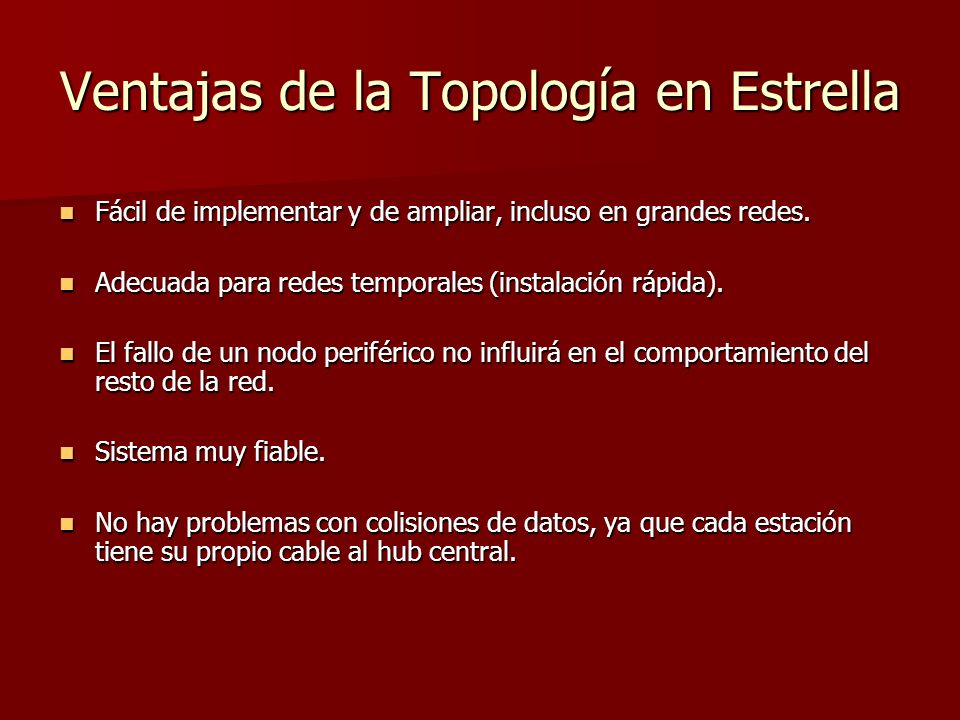

57 Ventajas de la Topología en Estrella
Fácil de implementar y de ampliar, incluso en grandes redes. Adecuada para redes temporales (instalación rápida). El fallo de un nodo periférico no influirá en el comportamiento del resto de la red. Sistema muy fiable. No hay problemas con colisiones de datos, ya que cada estación tiene su propio cable al hub central.

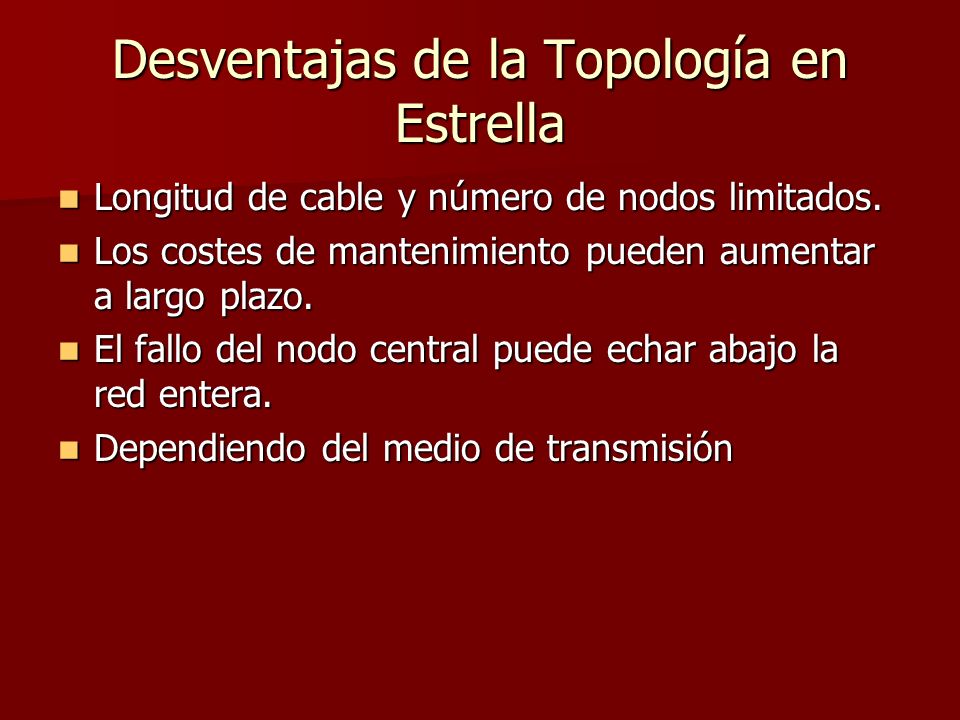

58 Desventajas de la Topología en Estrella
Longitud de cable y número de nodos limitados. Los costes de mantenimiento pueden aumentar a largo plazo. El fallo del nodo central puede echar abajo la red entera. Dependiendo del medio de transmisión

59 Expositor: Darío Hernández
LAN INALAMBRICAS Expositor: Darío Hernández

60 LAN INALAMBRICAS Definición: Una red de área local por radio frecuencia o WLAN (Wireless LAN) puede definirse como una red local que utiliza tecnología de radiofrecuencia para enlazar los equipos conectados a la red, en lugar de los cables coaxiales o de fibra óptica que se utilizan en las LAN convencionales cableadas, o se puede definir de la siguiente manera: cuando los medios de unión entre sus terminales no son los cables antes mencionados, sino un medio inalámbrico, como por ejemplo la radio, los infrarrojos o el láser.

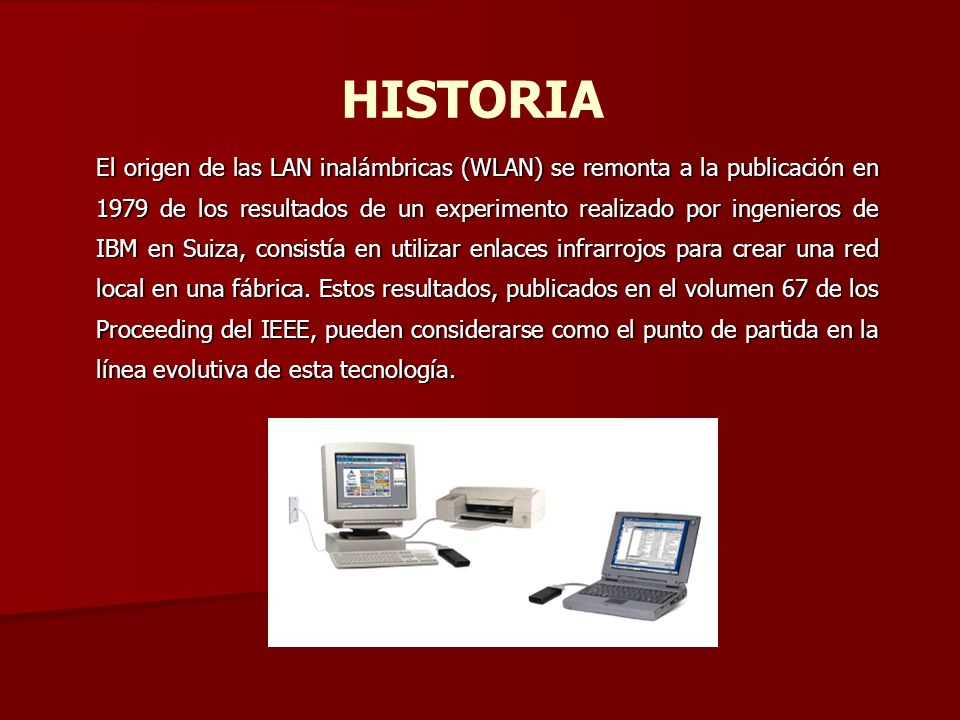

61 HISTORIA El origen de las LAN inalámbricas (WLAN) se remonta a la publicación en 1979 de los resultados de un experimento realizado por ingenieros de IBM en Suiza, consistía en utilizar enlaces infrarrojos para crear una red local en una fábrica. Estos resultados, publicados en el volumen 67 de los Proceeding del IEEE, pueden considerarse como el punto de partida en la línea evolutiva de esta tecnología.

62 NORMALIZACIÓN Actualmente, destaca la implementación de dos soluciones LAN inalámbricas. Se trata de los estándares IEEE y la solución propuesta por el grupo de trabajo HomeRF.

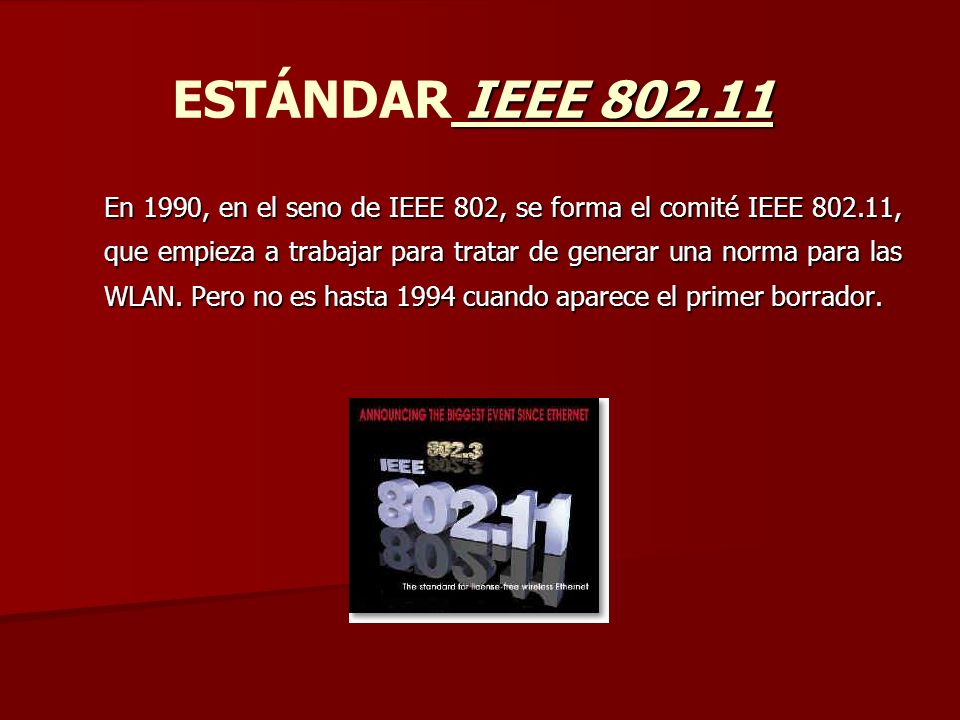

63 ESTÁNDAR IEEE En 1990, en el seno de IEEE 802, se forma el comité IEEE , que empieza a trabajar para tratar de generar una norma para las WLAN. Pero no es hasta 1994 cuando aparece el primer borrador.

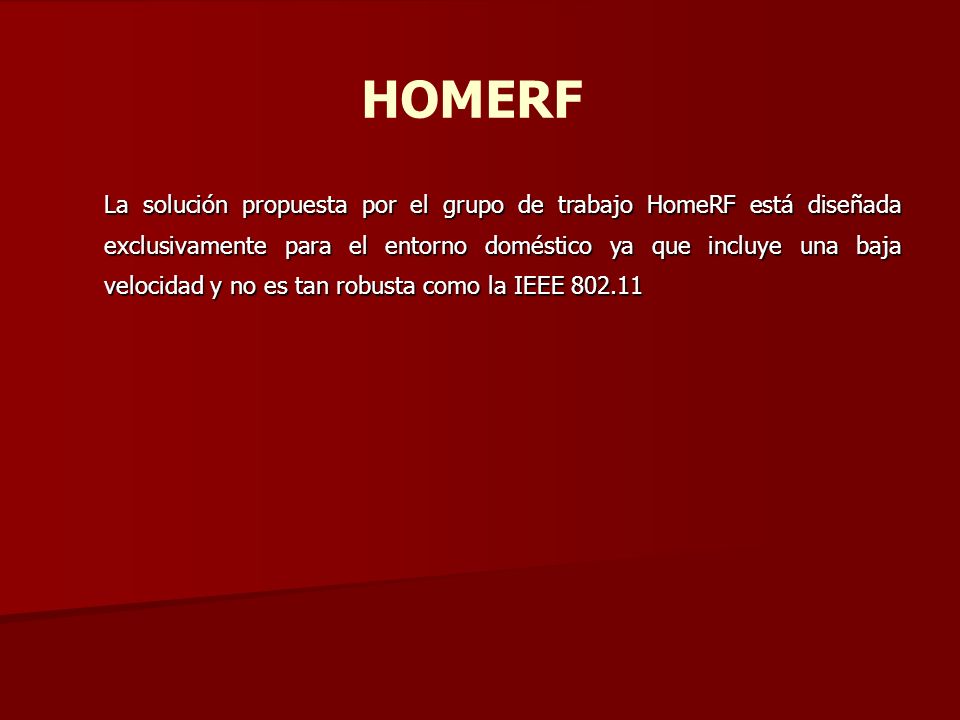

64 HOMERF La solución propuesta por el grupo de trabajo HomeRF está diseñada exclusivamente para el entorno doméstico ya que incluye una baja velocidad y no es tan robusta como la IEEE

65 Técnicas de LAN Inalámbricas
Infrarrojo Microondas Láser Bluetooth

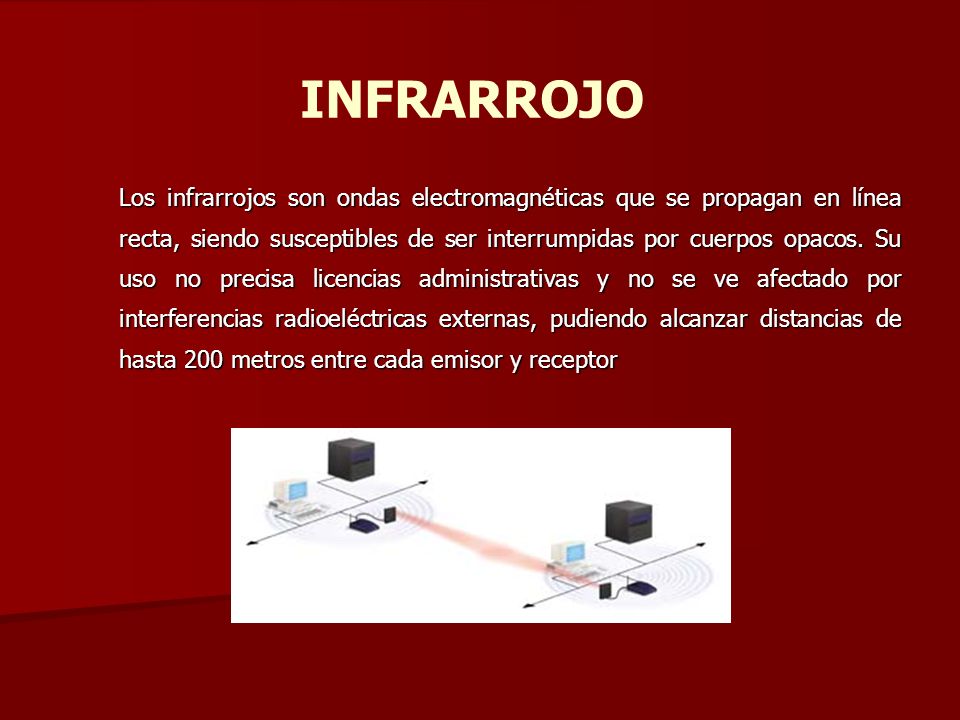

66 INFRARROJO Los infrarrojos son ondas electromagnéticas que se propagan en línea recta, siendo susceptibles de ser interrumpidas por cuerpos opacos. Su uso no precisa licencias administrativas y no se ve afectado por interferencias radioeléctricas externas, pudiendo alcanzar distancias de hasta 200 metros entre cada emisor y receptor

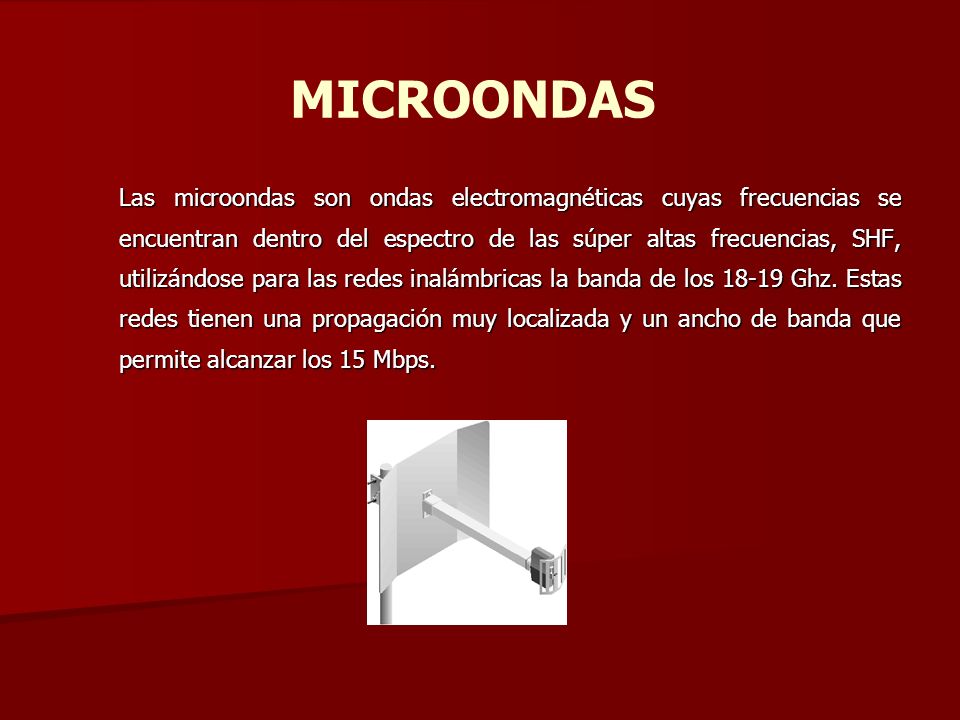

67 MICROONDAS Las microondas son ondas electromagnéticas cuyas frecuencias se encuentran dentro del espectro de las súper altas frecuencias, SHF, utilizándose para las redes inalámbricas la banda de los Ghz. Estas redes tienen una propagación muy localizada y un ancho de banda que permite alcanzar los 15 Mbps.

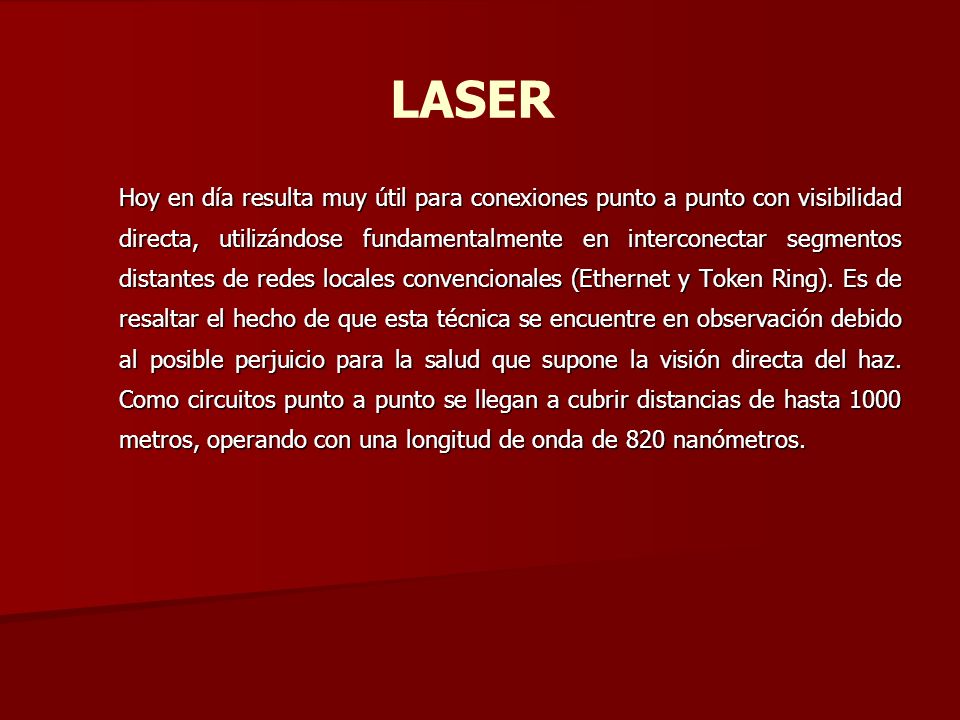

68 LASER Hoy en día resulta muy útil para conexiones punto a punto con visibilidad directa, utilizándose fundamentalmente en interconectar segmentos distantes de redes locales convencionales (Ethernet y Token Ring). Es de resaltar el hecho de que esta técnica se encuentre en observación debido al posible perjuicio para la salud que supone la visión directa del haz. Como circuitos punto a punto se llegan a cubrir distancias de hasta 1000 metros, operando con una longitud de onda de 820 nanómetros.

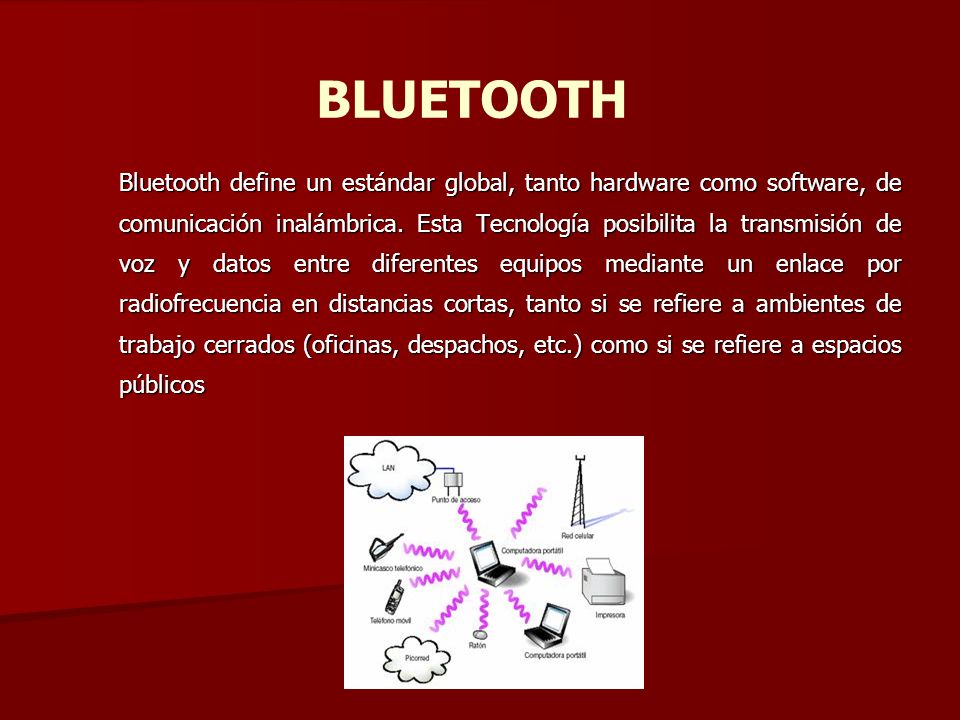

69 BLUETOOTH Bluetooth define un estándar global, tanto hardware como software, de comunicación inalámbrica. Esta Tecnología posibilita la transmisión de voz y datos entre diferentes equipos mediante un enlace por radiofrecuencia en distancias cortas, tanto si se refiere a ambientes de trabajo cerrados (oficinas, despachos, etc.) como si se refiere a espacios públicos

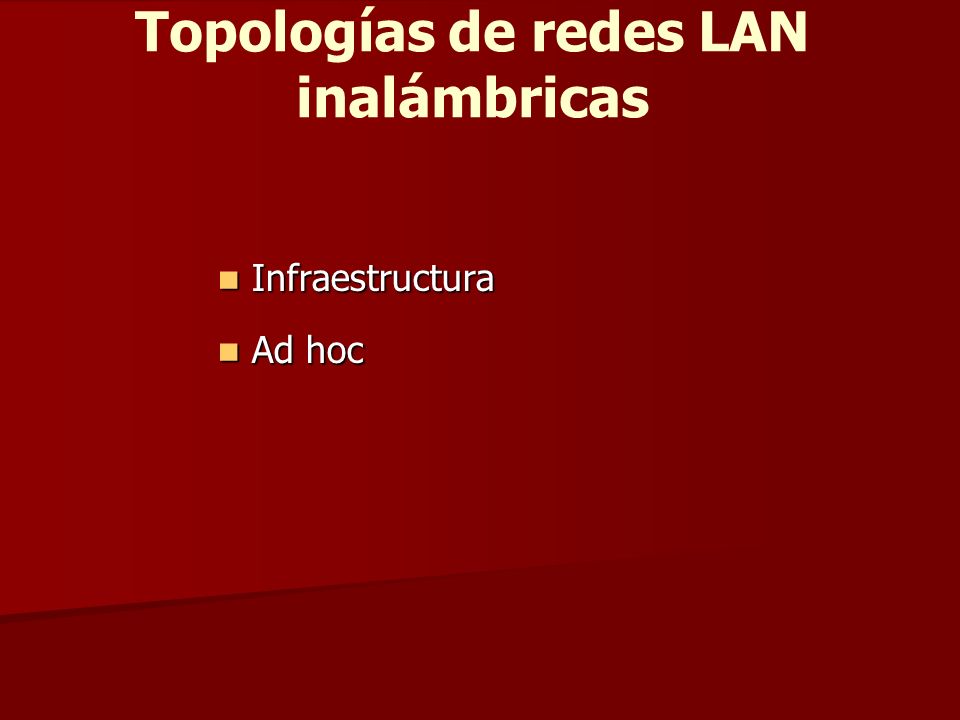

70 Topologías de redes LAN inalámbricas
Infraestructura Ad hoc

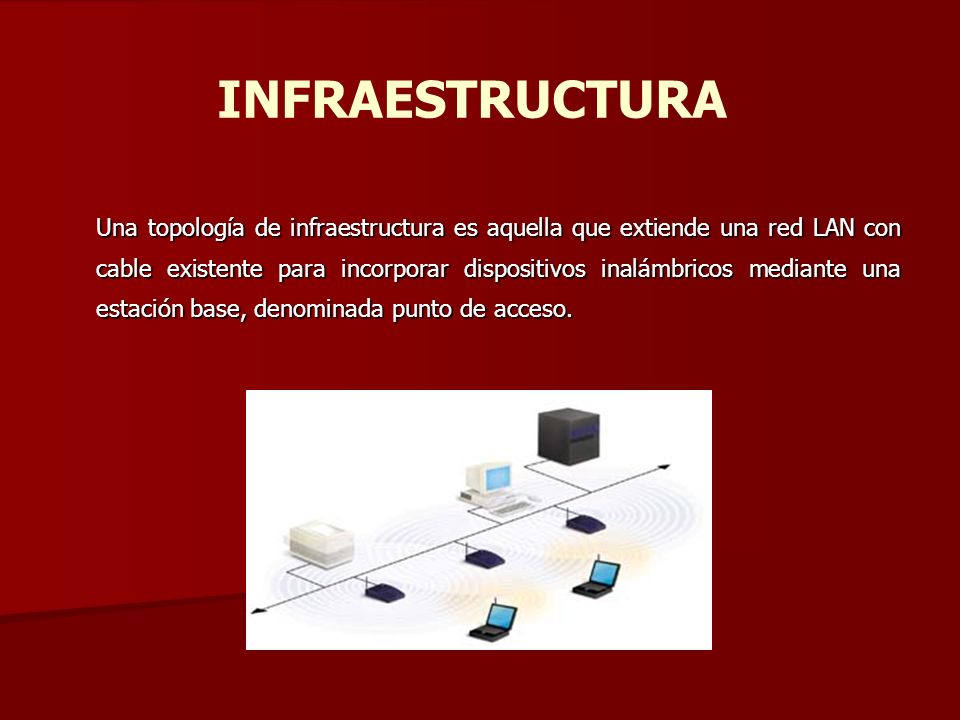

71 INFRAESTRUCTURA Una topología de infraestructura es aquella que extiende una red LAN con cable existente para incorporar dispositivos inalámbricos mediante una estación base, denominada punto de acceso.

72 AD HOC En una topología ad hoc, los propios dispositivos inalámbricos crean la red LAN y no existe ningún controlador central ni puntos de acceso. Cada dispositivo se comunica directamente con los demás dispositivos de la red, en lugar de pasar por un controlador central.

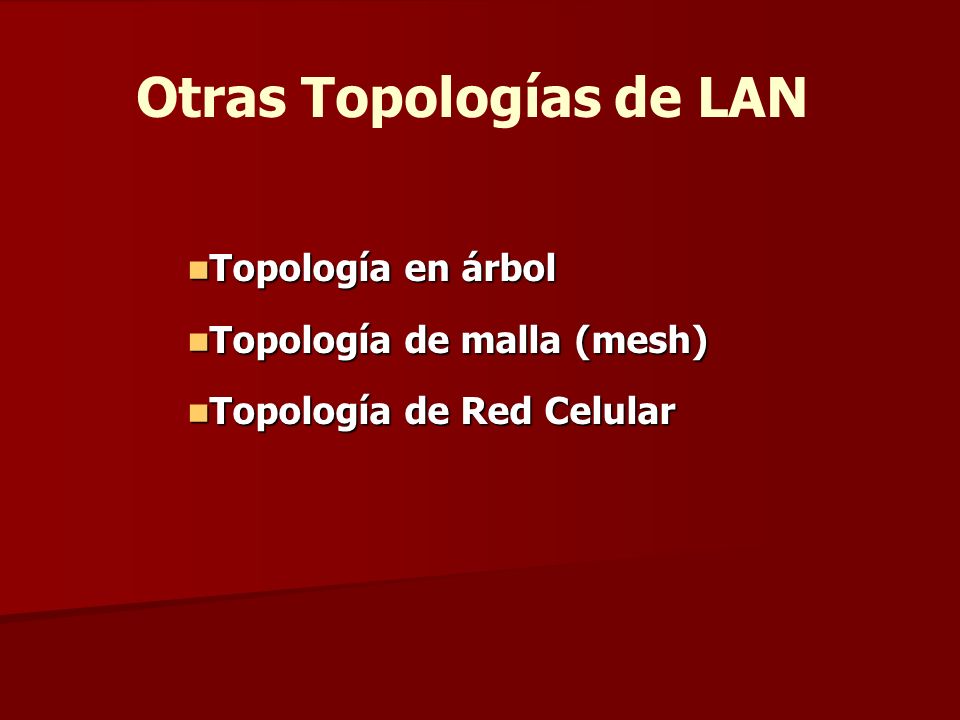

73 Otras Topologías de LAN
Topología en árbol Topología de malla (mesh) Topología de Red Celular

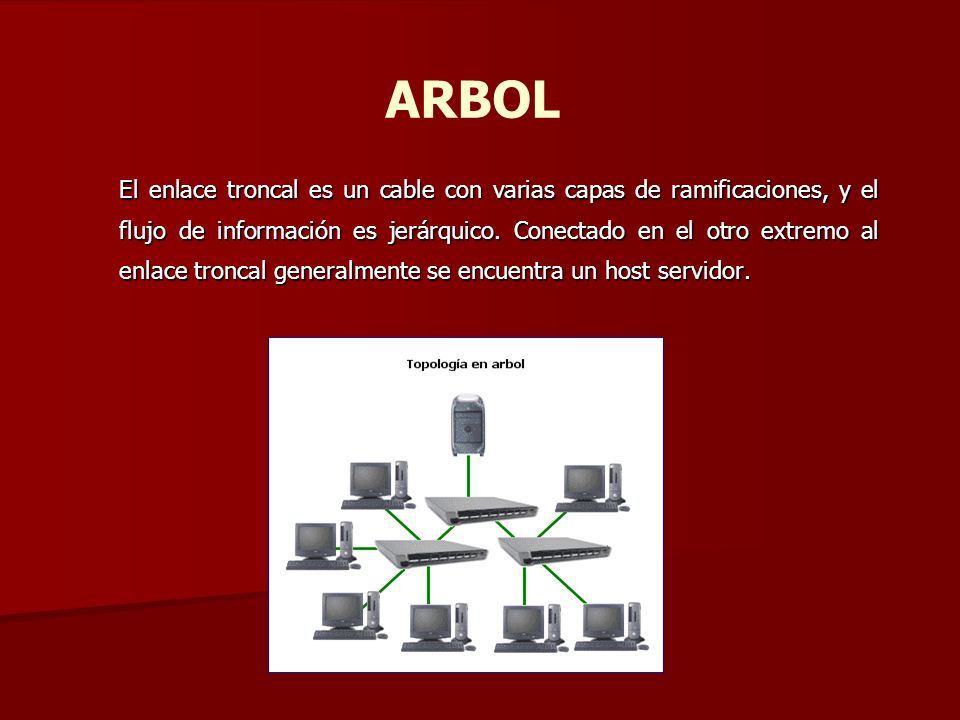

74 ARBOL El enlace troncal es un cable con varias capas de ramificaciones, y el flujo de información es jerárquico. Conectado en el otro extremo al enlace troncal generalmente se encuentra un host servidor.

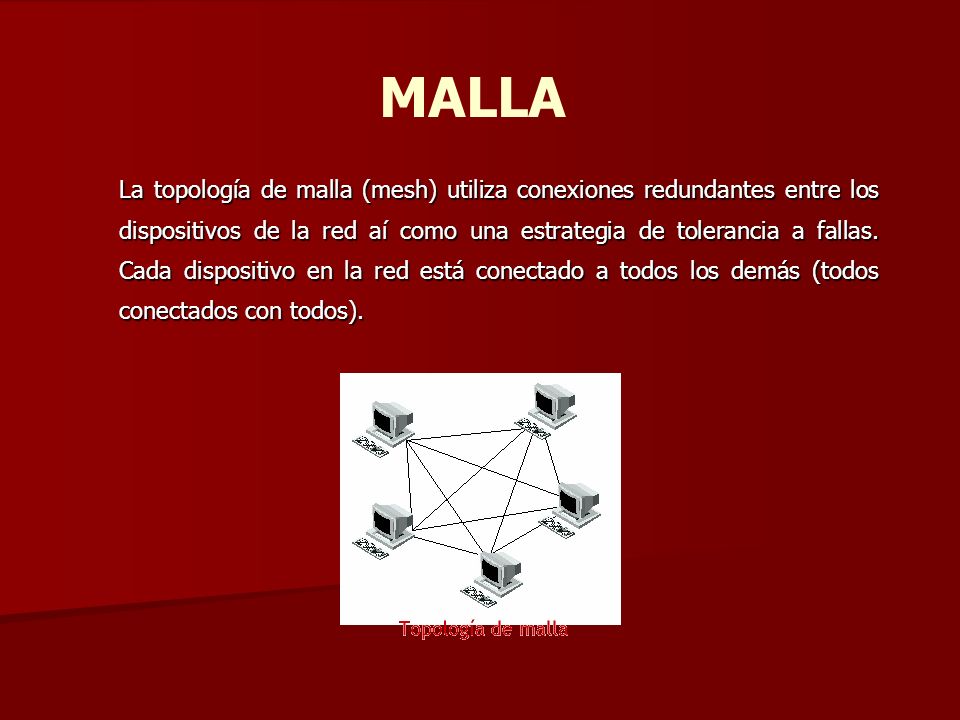

75 MALLA La topología de malla (mesh) utiliza conexiones redundantes entre los dispositivos de la red aí como una estrategia de tolerancia a fallas. Cada dispositivo en la red está conectado a todos los demás (todos conectados con todos).

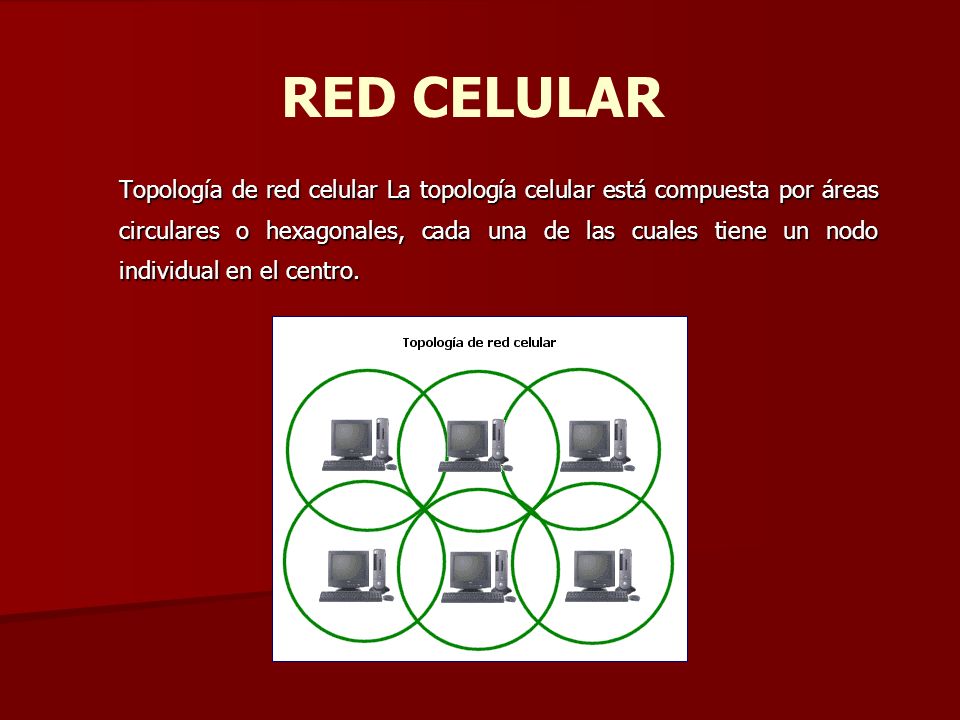

76 RED CELULAR Topología de red celular La topología celular está compuesta por áreas circulares o hexagonales, cada una de las cuales tiene un nodo individual en el centro.
