1 Redes de Área Local (LAN)

2 Aplicaciones LAN

3 LAN de computadores personales
El objetivo de las LAN de computadores personales es el compartir recursos dentro de un entorno reducido, específicamente almacenamiento de datos y ejecución de aplicaciones además permiten compartir archivos, impresoras y otros recursos como internet. Consisten en computadores personales con características que normalmente satisfacen las necesidades básicas para un entorno laboral básico o educativo, como la ejecución de paquetería de oficina

4 Redes de respaldo y almacenamiento
Manejar adecuada y eficazmente la información que se genera constantemente dentro de una empresa, sin excederse en sus presupuestos establecidos, es uno de los mayores retos que las organizaciones tienen hoy en día. En las redes de respaldo el objetivo primario de la prevención y recuperación de desastres en una LAN es permitir a las empresas u organizaciones a operar sin interrupción, o a reactivarlas después de un desastre en un tiempo prudencial,  con el respaldo de un conjunto de archivos o la totalidad de los datos considerados lo suficientemente importantes para ser conservados.

5 Redes SAN En una SAN, un dispositivo de almacenamiento no es propiedad exclusiva de un servidor, sino que los dispositivos de almacenamiento son compartidos entre todos los servidores de la red como recursos individuales. De la misma forma como una LAN puede ser usada para conectar clientes a, una SAN puede ser usada para conectar servidores a dispositivos de almacenamiento.

6 Arquitectura SAN Capa Host. Esta capa consiste principalmente en Servidores, dispositivos ó componentes (HBA host bus adapter, GBIC gigabit interface converter, GLM) y software (sistemas operativos). Capa Fibra. Esta capa la conforman los cables (Fibra óptica) así como el SAN Hubs y el SAN switches como punto central de conexión para la SAN. Capa almacenamiento. Esta capa la componen las formaciones de discos (Disk Arrays, Memoria Caché, RAIDs) y cintas empleados para almacenar datos.

7 NAS: Network Attached Storage
La tecnología Network-Attached storage (NAS), cuya traducción sería “almacenamiento adosado a la red”, es una vía a través de la lentitud y las interrupciones de servicio que ocurren en un modelo convencional de servidor de archivos. Proporciona acceso compartido a ficheros Servidor especializado con HW y SW optimizado Usa protocolo estándar (p.ej. NFS o Common Internet File System) Fácil instalación

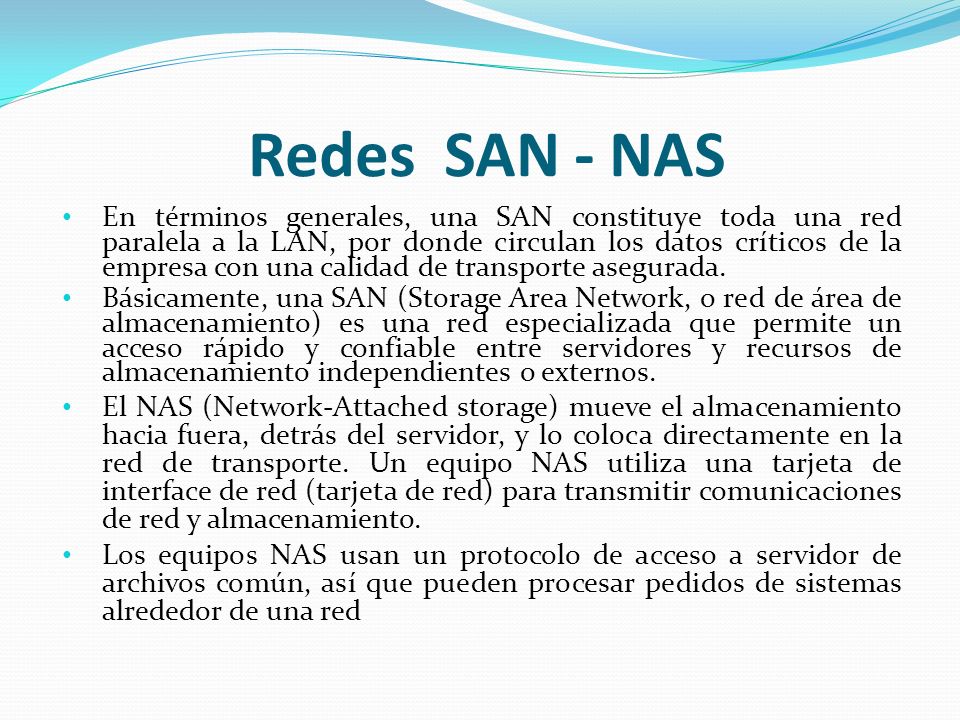

8 Redes SAN - NAS En términos generales, una SAN constituye toda una red paralela a la LAN, por donde circulan los datos críticos de la empresa con una calidad de transporte asegurada. Básicamente, una SAN (Storage Area Network, o red de área de almacenamiento) es una red especializada que permite un acceso rápido y confiable entre servidores y recursos de almacenamiento independientes o externos. El NAS (Network-Attached storage) mueve el almacenamiento hacia fuera, detrás del servidor, y lo coloca directamente en la red de transporte. Un equipo NAS utiliza una tarjeta de interface de red (tarjeta de red) para transmitir comunicaciones de red y almacenamiento. Los equipos NAS usan un protocolo de acceso a servidor de archivos común, así que pueden procesar pedidos de sistemas alrededor de una red

9 NAS y SAN: coexistencia

10 Redes DAS (Direct Attached Storage)
Es el método tradicional de almacenamiento y el más sencillo. Consiste en conectar el dispositivo de almacenamiento directamente al servidor o estación de trabajo, es decir, físicamente conectado al dispositivo que hace uso de él. Tanto en DAS como en SAN, las aplicaciones y programas de usuarios hacen sus peticiones de datos al sistema de ficheros directamente. La diferencia entre ambas tecnologías reside en la manera en la que dicho sistema de ficheros obtiene los datos requeridos del almacenamiento. En una DAS, el almacenamiento es local al sistema de ficheros, mientras que en una SAN, el almacenamiento es remoto

11 Redes de almacenamiento Comparativas
Una SAN se puede considerar una extensión de Direct Attached Storage (DAS). Donde en DAS hay un enlace punto a punto entre el servidor y su almacenamiento, una SAN permite a varios servidores acceder a varios dispositivos de almacenamiento en una red compartida. Tanto en SAN como en DAS, las aplicaciones y programas de usuarios hacen sus peticiones de datos al sistema de ficheros directamente. La diferencia reside en la manera en la que dicho sistema de ficheros obtiene los datos requeridos del almacenamiento

12 Redes ofimáticas de alta velocidad
El objetivo es optimizar los recursos dentro de una red con grandes cantidades de computadores personales con propósitos diferentes pero que utilizan recursos similares dentro de la red para compartir, obtener y almacenar datos. Ademas se busca laoptimización de recursos incluye: Equipos (impresoras, faxes, dispositivos de red, …), Aplicaciones, Datos, ….

13 Redes ofimáticas de alta velocidad

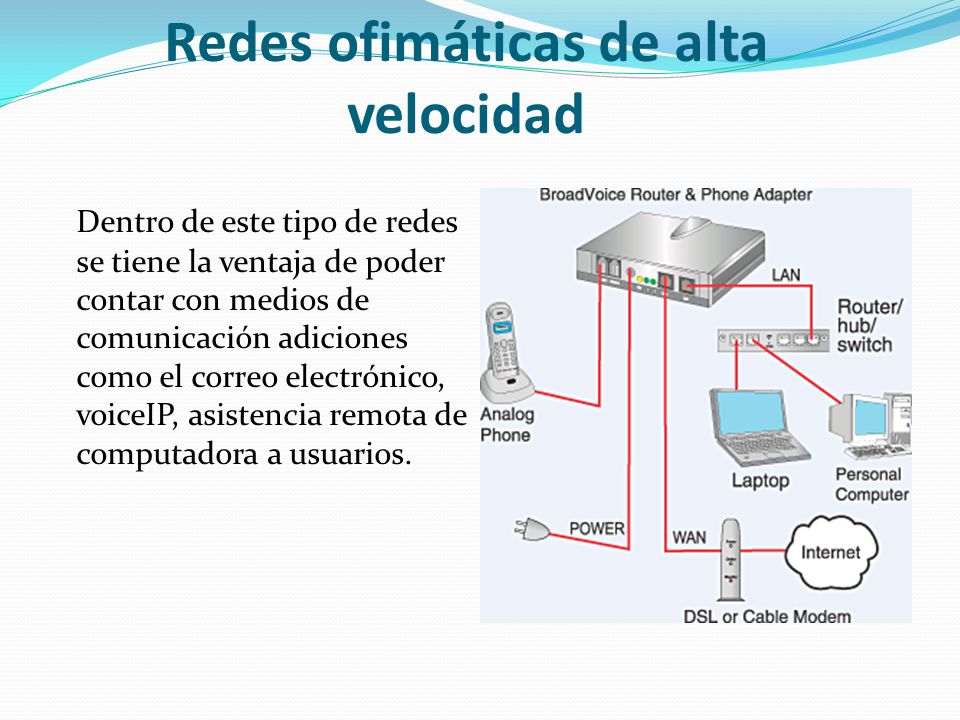

Dentro de este tipo de redes se tiene la ventaja de poder contar con medios de comunicación adiciones como el correo electrónico, voiceIP, asistencia remota de computadora a usuarios.

14 Redes Troncales Las redes troncales son aquellas que unifican otras "redes" o más bien grupos de redes. El soporte de comunicaciones de datos entre oficinas precisa de un servicio de red capaz de cubrir las distancias Existen varios inconvenientes en una estrategia de una sola LAN: Fiabilidad: un servicio de interrupción, incluso de corta duración, en un LAN simple podría provocar un trastorno importante para los usuarios. Capacidad: una sola LAN se podría saturar cuando crezca a lo largo del tiempo el número de los dispositivos conectados a una red. Costo: una tecnología de LAN simple no resulta óptima para los diversos requisitos de interconexión y conmutación. La existencia de un gran número de PCs de bajo costo hace que el soporte de red para estos dispositivos sea también bajo. Las redes LAN que admiten conexiones de muy bajo costo no son adecuadas para satisfacer los requisitos globales.

15 Topología de Red

16 Topología Bus Red multipunto
La información emitida por una estación recorre todo el bus bidireccionalmente hasta llegar a su destino. Al fallar un cable se cae toda la red. Redundancia

17 Topología Anillo Red punto a punto
Un único canal con repetidores de señal en cada estación para dejar pasar todos los datos y ser un punto de acceso a las estaciones La información viaja en un sentido del anillo.

18 Topología Estrella Red punto a punto
Todas las estaciones están conectadas a un concentrador no entre si El concentrador controla el acceso al medio físico

19 Topología Malla Requiere mayor cableado que la de bus o estrella
Enlace punto a punto y dedicado Robusta y fiable

20 Topología Hibrida Se combinan dos o más topologías para formar un diseño de red completo para obtener los Beneficios de las topologías combinadas. Se utilizan dos tipos de topologías híbridas: topología en estrella-bus y topología en estrella-anillo. Si un solo equipo falla, no afecta al resto de la red.
